| Termék típusa | Elektromos tárolós vízmelegítő |
| Névleges kapacitás | 50 liter |
| Névleges nyomás | 0,6 MPa (6 bar) |
| Névleges teljesítmény | 2000 W (szabványos becslés) |
| Névleges feszültség | 230 V (egyfázisú) |
| Maximális hőmérséklet | 75 °C |
| Működési módok | Készenlét, Fűtés, Smart Control (ECO), Smart Home (Wi-Fi) |
| Különleges funkciók | Fagyvédelem, Legionella elleni védelem, Öntanulás, Gyári beállítások visszaállítása |
| Beépített védelmek | Termosztát, Hőelem (túlmelegedés), Biztonsági szelep |
| Hidraulikus csatlakozás | G½" menet (hidegvíz bemenet kék gyűrű, melegvíz kimenet piros gyűrű) |
| Elektromos csatlakozás | Kábellel vagy anélkül, vagy kábel nélkül, modelltől függően |
| Hőszigetelés | Nagy sűrűségű poliuretán hab |
| Belső tartály anyaga | Zománcozott acél vagy rozsdamentes acél |
| Védőanód | Magnézium (zománcozott tartályhoz) |
| Energiahatékonysági osztály | Maximális (ECO mód) |
| Kapcsolódás | Beépített Wi-Fi (modelltől függően) |
| Telepítés | Fali, szakképzett szerelő által kötelező |
| Rendszeres karbantartás | Éves vízkőtelenítés, anód csere kopás szerint |
| Súly | Nincs meghatározva |
| Méretek (Szé x Ma x Mé) | Nincs meghatározva |
Gyakran ismételt kérdések - ModEco Cloud 50 Tesy
Felhasználói kérdések a következőről ModEco Cloud 50 Tesy
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kazán PDF formátumban ingyenesen! Találja meg kézikönyvét ModEco Cloud 50 - Tesy és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ModEco Cloud 50 márka Tesy.
HASZNÁLATI ÚTMUTATÓ ModEco Cloud 50 Tesy
HU ELEKTROMOS MELEGVÍZTÁROLÓ 90-93 Kezelési utasítás
3.3. Bojler bez napájacieho kábla
A TESY üdvözli Önt az általa gyártott elektronikai termékek tulajdonosainak növekvő családjában. Reméljük, hogy az új termék hozzájárul az otthoni komfort javításához.
Jelen technikai leírás és használati útmutató célja, hogy megismertesse a készülékkel és annak helyes szerelésének és használatának elveivel. A szerelési útmutatót azok a szakképzett szakemberek számára készítettük, amelyekre bizza a felszerelést, a leszerelést és a meghibásodott készülék javítását.
Jelen útmutatóban foglalt előírások betartása a vásárló érdekét szolgálja, és a jótállási feltételek egyike.
Tartsa szem előtt, hogy a jelen használati utasításban lévő utasítások betartása mindenek előtt a vásárló érdekét szolgálja, de ezzel együtt a jótállási jegyen megjelölt jótallási feltételek egyíke is ahhoz, hogy a vásárló ingyenesen igénybe vehesse a jótallási szolgáltatást. A gyártó nem felel a készülékben bekövetkezett olyan rongálódásokért és esetleges károkért, amelyek az üzembentartásnak és/vagy üzembeállításnak az ebben a kézikönyvben található utasításoknak és rendelkezésenek nem megfelelő következményeiböl adódnak.
Az villanybojler az EN 60335-1, EN 60335-2-21 szabványok előírásainak felel meg.
I. KÉSZÜLÉK RENDELTETÉSE
A készülék olyan lakossági, kommunális épületek teljes melegvíz igényének a kielégítésére alkalmas, ahol a vízhálózat nyomása nem haladja meg a 6 bar (0,6 MPa). A készüléket csak zárt és fütött helyiségben való üzemeltetésre tervezték, ahol a hömérséklet nem esik 4°C alá, és nem rendeltetett megszakítás nélküli folyamatos
üzemmódban működni.
A készüléket olyan helyekre tervezték, ahol a víz keménysége nem több 10 nk°-nál. Abban az esetben, ha olyan területen helyezik üzembe, ahol „keményebb” a víz, lehetséges a nagyon gyors vízkőlerakódás, ami jellegzetes zajt idéz elő a melegítésnél, illetve az elektromos rész gyors megrongálódása. A keményebb vízű területeken ajánlott a készülék évenkénti megtisztítása a lerakódott vízkötől, valamint a vízmelegítő készülék 2 kW teljesítményig történő használata.
II. MÜSZAKI ADATOK
- Névleges ürtartalom V, liter – lásd a készüléken feltüntetve
- Névleges feszültség - lásd a készüléken feltüntetve
- Névleges teljesítmény - lásd a készüléken feltüntetve
- Névleges nyomás - lásd a készüléken feltüntetve
Ez nem a vízvezeték-hálózat nyomása. Ez a készülékre vonatkozó meghatározás, és a biztonsági szabványok követelményeire vonatkozik.
- Bojler típusa - zárt rendszerű forróvíztároló, hőszigeteléssel
- Napi energiafogyasztás - lásd I. sz. melléklet
- Névleges terhelési profil - lásd I. sz. melléklet
- A kevert víz mennyisége 40 °C fokon V40 literben - lásd I. sz.melléklet
- A termosztát maximális hömérséklete - lásd I. sz. melléklet
- Alapértelmezett hömérséklet beállítások – lásd I. sz. melléklet
- Energiahatékonyság vízmelegítés alatt - lásd I. sz. melléklet
III. FONTOS TUDNIVALÓK
- bojlert csak a tűzvédelmi szabályoknak megfelelő helyeken szabad felszerelni.
- Mielött bekapcsolja a vízmelegítőt, győződjön meg arról, hogy fel van töltve.
FIGYELEM! A KÉSZÜLÉK HELYTELEN TELEPÍTÉSE ÉS CSATLAKOZTATÁSA VESZÉLYESSÉ TESZI, SÚLYOS KÖVETKEZMÉNYEKEL A FOGYASZTÓK EGÉSZSÉGÜKRE ÉS AKÁR HALÁLT IS OKOZHAT. SZINTÉN A VAGYONUK KÁRAIHOZ IS VEZETHET EZ, ÚGY AHOGY AZ ÁRADÁSTÓL, ROBBANÁSTÓL, TÜZTÓL OKOZOT HARMADIK SZEMÉLYEKNEK IS.
A beszerelést, a vízvezetékhez és az elektromos hálozathoz való csatlakozásokat szakképzett technikusok végezhetik. A szakképzett technikus olyan személy, aki az adott állam szabályai szerint megfelelő kompetenciával rendelkezik.
- A bojler elektromos bekötésekor ügyelni kell a védővezetős kábel szabályszerű bekötésére (a zsinórral és csatlakazó dugóval nem rendelkező modelek esetén).
- Ha előfordul olyan lehetőség, hogy a hömérseklét a helyiségben lecsökken O °C fók alatt, akkor a vízmelegitőt le kell csapolni (folytatni kell a tennivalókat a V szakasz, 2 sz. pontban "A vízmelegitő összekapcsolása a vízcsatornazási halozathóz" címén leírt használati útasítás szerint).
- Az üzembehelyezésnél – (vízmelegítő üzemmód) – normális, ha csöpög a víz a biztonsági szelep víztelenítő nyílásából. Ezt szabadon nyitva kell hagyni. Intézkedéseket kell tenni a kifolyt mennyiség eltávolítására vagy összegyűjtésére a sérülések ekerülése érdekében, továbbá nem szabad megsérteni az V. bekezdés 2. pontjában leírt követelményeket sem. A szelepet és a hozzá kapcsolódó elemeket védeni kell a fagyástól.
- A melegítés ideje alatt a készülékben fütyülő zaj keletkezhet (a forrásban lévő víztől). Ez normális, és nem jelez hibát. A zaj idővel erősödik, és az oka a vízkő felhamozódása. A zaj megszüntetése érdekében szükséges a készüléket kitisztítani. Ez a szolgáltatás nem képezi a jótállás tárgyát.
- A biztonságos üzemelés érdekében célszerű időnként a kombinált biztonsági szelepet tisztítani és annak helyes működését átvizsgáltatni /hogyha esetleg zárva maradt/. Kemény víz esetén meg kell tisztítani a rárakódott vízkötől. A jótállási kötelezettség nem terjed ki erre a szolgáltatásra.
A bojler szerkezetének és villamos sémájának akármilyen jellegű változtatása, illetve átalakítása tilos. Ezen utóbbiak megállapítása esetén, a jótállás megszűnik. Akármilyen jellegű változtatások, illetve átalakítások alatt minden ag beépített elemek leszerelését, mindenfajta szerelvények utólagos telepítését, alkotórészek analóg, de a gyártó em jóváhagyott típusokkal való kicserélését értjük.
- Jelen útmutató csak a höcserélővel felszerelt bojlerre vonatkozik.
- Amennyiben a áramellátó vezeték meghibásodott (az ezzel rendelkező modeleknél), minden kockázat elkerülése érdekében azt ki kell cseréltetni a szerviz képviselőjével vagy szakképzett szakemberrel.
- Ezt a készüléket használhatják 8 éves és annál idősebb gyerekek és korlátozott fizikai, érzelmi és szellemi képességű emberek, vagy olyanok, akik tapasztalat és ismeretek hiányában vannak, amennyiben felügyelet alatt állnak, vagy a készülék veszélytelen használatával kapcsolatban megfelelő utasításokkal vannak ellátva, és értik a veszélyeket, amelyek fennállhatnak.
• Gyerekek nem játszhatnak a készülékkel - A készülék tisztítását és kezelését nem végezhetik felügyelet néküli gyerekek.
IV. A KÉSZÜLÉK LEÍRÁSA ÉS MÜKÖDÉSE
A készülék alkotórészei: készüléktest, alsó részében található karima / függölegesen szerelhető bojlerek esetén/ vagy oldali karima / vízszintesen szerelhető bojlerek esetén /, védő műanyag fedél és biztonsági visszacsapó szelep.
A készüléktest ökológiailag tiszta kemény poliuretán habbal hőszigetelt acéltartályból (víztároló) és köpenyböl áll (felső fedőlap), illetve két G ½" átmérőjű csőből - hidegvíz bemenő ág (kék gyűrűvel) és melevíz kimenő ág (piros gyűrűvel).
Modeltöl függöen a belső konténernek két típusa van:
- Különleges üvegkerámia burkolattal ellátott fekete acél bevonatú - Rozsdamentes acélú
A függőlegesen szerelhető vízmelegítők beépített höcserélővel (szerpentin) rendelkezhetnek. A szerpentin bemenete és kimenete oldalsó állású G 3/4" átmérőjű csöveket képeznek.
- A karimán egy villamos fütőelem van szerelve. Az üvegkerámia bevonatú bojlereknél magnézium protektor is be van építve.
A villamos fütőelem felmelegíti a tárolóban levő vizet, és a hömérséklet automatukus beállítására szolgáló termosztát segítségével szabályzoható. A készülék túlmelegedés elleni védelemmel (hőméséklet korlátozó) rendelkezik, amely kikapcsolja a melegítőt, amikor a víz hömérséklete eléri a túlmelegedés veszélyes értékét.
- A biztonsági visszacsapó szelep megakadályozza a készülék teljes kiürítését a vízhálózatból érkező hidegvíz leállítása esetén. A felesleges viz lefolyó nyílásán keresztüli elvezetése révén a szelep megvédi a készüléket attól, hogy a víztárolóban uralkodó nyomás nem haladja meg a melegítési üzemmód maximálisan megengedett határértékét (a hőmérséklet megnövekedése a viz tágulását és a nyomás emelkedését eredményezi).
Amennyiben a hálózati víznyomás magasabb a megengedet határértéknél, a biztonsági visszacsapó szelep nem biztosítja a szükséges védelmet.
V. SZERELÉS ÉS ÜZEMBE HELYEZÉS
FIGYELEM! A KÉSZÜLÉK HELYTELEN TELEPÍTÉSE ÉS CSATLAKOZTATÁSA VESZÉLYESSÉ TESZI, SÜLYOS KÖVETKEZMÉNYEKEL A FOGYASZTÓK EGÉSZSÉGÜKRE ÉS AKÁR HALÁLT IS OKOZHAT. SZINTÉN A VAGYONUK KÁRAIHOZ IS VEZETHET EZ, ÜGY AHOGY AZ ÁRADÁSTÓL, ROBBANÁSTÓL, TÜZTÓL OKOZOT HARMADIK SZEMÉLYEKNEK IS.
A beszerelést, a vízvezetékhez és az elektromos hálozathoz való csatlakozásokat szakképzett technikusok végezhetik. A szakképzett technikus olyan személy, aki az adott állam szabályai szerint megfelelő kompetenciával rendelkezik.
1. Szerelés
A melegvizcső okozta höveszteség csökkentése érdekében lehetőleg a melegvíz használati helyek közelébe telepítse a készüléket. Fúrdőszobában való szerelés esetében figyelni kell arra, hogy a felső-vagy kézi zuhanyból folyó víz ne öntse el a készüléket. A készülék falhoz való erősítése a testen rögzített támasztóelemek segítségével történik (amennyiben nincsenek rögzítve, rögzítse a mellékelt csavarokkal). A bojler falra szerelése két előzetesen falba rögzített akasztó segítségével zajlik (min. 10 mm-es átmérővel) (nincsenek mellékelve a falra szereléshez szükséges tartozékokhoz). A függőlegesen szerelhető bojlerek támasztóelemének a szerkezete univerzális és lehetőséget biztosít arra, hogy az akasztók közötti távolság 220-tól 310 mm-ig változzon – 1a. ábra.
A használati melegvízzel ellátó rendszer meghibásodása esetén a fogyasztó és harmadik személyek sérülése elkerülése érdekében szükséges, hogy a készüléket padló vízszigeteléssel és alagcsövezett vízelvezető csatornákkal ellátott helységekben szereljük fel. Ne helyezzen a készülék alá nem vízálló tárgyakat. Vízszigetelés nélküli helységekben való szerelés esetén szükséges, hogy a készülék alatt lefolyóba vezetett gyűjtötölcsért szereljünk fel.
Megjegyzés: a gyűjtőtölcsér nincs a készülék csomagjában, és azt a fogyasztó választja.
2. Csatlakozás a vízhálozatra (4. ábra)
ábrához 4.a. rajz –vízszintes szerelésre
Ahol: 1 – vízbemenő cső; 2 – biztonsági szelep; 3 – redukáló szelep (amennyiben a vízvezetékben lévő nyomás nagyobb, mint 0,6 MPa); 4 – megszakító csap; 5 – tölcsér a csatornához történő csatlakozáshoz; 6 – tömlő; 7 – a vízmelegítő kifolyó csapja
A bojler vízhálozatra való csatlakozásakor figyelembe kell venni a csövek színes jelöléseit: a hideg /bemenő/ víz bekötése kék színű koronggal van jelölve, a meleg / kimenő/ vízé - pirossal.
A bojlerhez mellékelt biztonsági visszacsapó szelep szerelése köztelező. A szelepet a hidegvíz vezetékke kell bekötni, a készüléktesten található és a víz áramlási irányát jelző nyílnak megfelelően. A szelep és a készülék közé vízvezetéki szerelvényt beépíteni tilos!
Kivétel: Ha a helyi szabályok (normák) (EN 1487 vagy EN 1489-nek megfelelő) más biztonsági szelep vagy szerkezet használatát kívánják meg, azt külön kell megvásárolni. Az EN 1487-nek megfelelő berendezések maximális névleges üzemi nyomása 0.7 MPa kell hogy legyen. Más biztonsági szelepek esetében a nyomásnak, amire kalibrálva (hitelesítve) vannak, 0.1 MPa-lal alacsonyabbnak kell lennie, mint amit a készülék táblájának a jelzése nutat. Ezekben az esetekben nem kell használni a készülékkel együtt kapott dugattyús biztonsági szelepet
Más /régi/ biztonsági visszacsapó szelepek beépítése az Ön készülékének meghibásodását eredményezi. Azért azokat el kell távolítani.
Nem engedélyezett más elzáró felszerelés a dugattyús biztonsági szelep (biztonsági szerkezet) és a készülék között.
Ne csavarja be a szelepet 10 mm-nél hosszabb csonkra, ellenkező esetben ez az Ön szelepének meghibásodását eredményezi és veszélyezteti éke biztonságát.
Függőlegesen szerelhető bojlerek esetén, először le kell venni a készülék védő műanyag fedelét, és utdána – összekötni a biztonsági visszacsapó et a vízbemenő csőhöz. A felszerelése után a készüléknek a 2. rajzon látható ketben kell lennie.
A dugattyús biztonsági szelepet és a belöle a forróvíztárolóba vezető csővezetéket védeni kell a fagyástól. Ha tömlővel vezetjük el belöle a vizet, pod végének mindig szabadon nyitva kell lennie (ne merüljön el). A tömlőt is itani kell fagyás ellen.
A vízmelegítő vízzel való feltöltéséhez nyissa ki a vízhálózati hidegvizes csapot, valamint a csaptelep melegvíz csapját. A feltöltés után a vízcsapból víz folyik ki.
Zárja el a melegvíz csapot.
Amennyiben szükség van a vízmelegítő leeresztésére, először kapcsolja le az áramellátást. Előszor meg kell állítani a víz beadagolását a vízmelegítőbe. Ki kell nyítni annak keverő készülék meleg vízú csapját. Azútán ki kell nyítni a 7 sz. csapot (ábra 4a) ahhóz, hogy a vízmelegítő vízét lecsapolhassunk. Abban a esetben, ha a berendezésben nincsen beszerlve olyan, a vízmelegítő lecsapolható egyenesen a bevezető csőból, ha azt megelőzően szétcsatoltuk a csatornából
A karima leszerelésekor normális, hogy néhány liter víz kifolyik a víztárolóból.
A leeresztés előtt intézkedéseket kell tenni a kifolyó víz okozta károk megelőzésére.
Abban az esetben, ha a vízvezeték-hálózatban a nyomás meghaladja a feljebb, az l. bekezdésben feltüntetett értéket, szükséges nyomáscsökkentő szelep beépítése, ellenkező esetben a kazán nem helyesen lesz üzembe állítva. Ellenkező esetben a vízmelegítő üzemeltetése szabálytalan lesz, A gyártó nem vállal felelősséget a használati utasításon kívüli alkalmazásból eredő károkért.
3. Elektromos bekötés.
Mielőtt bekapcsolja az áramellátást, győződjön meg arról, hogy a készülék fel van töltve.
3.1. A zsinórral és csatlakozó dugóval felszerelt modelek esetén, a bekötés konnektorba való dugással történik.
A elektromos hálózatról való leválasztásához, húzza ki a csatlakozó dugót a konnektorból.
A csatlakozónak helyesen kell csatakoznia a különálló, biztosítékkal biztosított áramkörhöz. Földelve kell hogy legyen.
3.2. Dugó nélküli tápkábellel kiegészített vízmelegítő készülékek
A készüléket a rögzített elektromos hálózattól különálló áramkörhöz kell csatlakoztatni, 16A meghatározott névleges áramerősségű biztosítékkal biztosítva (20A > 3700W teljesítményhez). Az összekötésnek folyamatosnak kell lennie – dugó nélküli érintkezés. Az áramkörnek biztosítékkal és beépített szerkezettel kell biztosítva lennie, amely biztosítja minden pólus megszakítását III. kategóriás túlfeszültség esetén.
A készülék tápkábelének zsinórajit a következőképpen kell összekötni:
- A szigetelés barna színű zsinórja – az elektromos hálózat fázisvezetőjéhez (L) - A szigetelés kék színű zsinórja – az elektromos hálózat nullavezetőjéhez (N) - A szigetelés sárga-zöld színű zsinórja – az elektromos hálózat védővezetőjéhez ÷.
3.3. Tápkábel nélküli vízmelegítő készülék
A készüléket a rögzített elektromos hálózattól különálló áramkörhöz kell csatlakoztatni, 16A meghatározott névleges áramerősségű biztosítékkal biztosítva (20A > 3700W teljesítményhez). Az összekötés egymagos (szilárd) réz vezetékekkel valósul meg - 3x2,5 mm² - es kábel 3000W összteljesítmény (3x4.0 mm² - es kábel > 3700W teljesítmény).
A készülék energiaellátását biztosító elektromos körbe be kell építeni olyan berendezést, amely Ill. kategóriás túlterhelés esetén minden pólus lekapcsolását biztosítja.
Az ellátó villanyvezeték vízmelegítőhöz való rögzítése érdekében, először le kell szerelni a műanyag fedelet (2. ábra).
A tápvezetékeket a sarkantyúk jelzésének megfelelően kell bekötni az alábbiak szerint A:
- A fázist az A vagy A1 vagy L vagy L1 jelzésűhöz. - a semlegest az N (B vagy B1 vagy N1) jelzésűhöz - A védőkábel a jelzéssel megjelölt csavarkötéshez való megkötése kötelező 12 .
A szerelés befejezésekor, szerelje vissza a műanyag fedelet!
Magyarázat a 3. ábrához:
TS - hőkikapcsoló, TR/EC - hőszabályzó/ elektromos egység, S - érzékelő, R - melegítő, F - karima.
HU
VI. KORRÓZIÓVÉDELEM - MAGNÉZIUM ANÓD (ÜVEGKERÁMIA BEVONATÚ TÁROLÓTARTÁLYOK ESETÉN)
A magnézium anód hatékony védelmet biztosít a tárolóartály belső felületének a korrózió ellen. A magnézium anódot rendszeresen kell ellenőrizni, és szükség esetén cserélni. Az Ön vízmelegítő élettartamának kiterjesztése, valamint annak hibátlan üzemeltetése érdekében, a gyártó ajánlja a magnézium anód műszaki szakember által végzett időszakos ellenőrzését, és szükség esetén annak cserélését. Az ellenőrzés az időszakos karbantartásakor hajtható végre. A kicseréléshez, lépjen kapcsolatba felhatalmazott szakszervizekkel!
VII. KÉSZÜLÉK KEZELÉSE.
Ennek a készüléknek négy fő működési módja van: "Stand by", "Fűtés" - a beállított hőmérséklet fenntartáshoz, "Smart Control" - folyamatosan öntanuló üzemmód, amely az aktív üzemmódtól függetlenül automatikusan választja ki a fűtési hőmérsékletet, és: „Smart Home„- a távoli megfigyelésre és kezelésre.
Mint további extrákat lehet megjelölni - hangjelzés jelenléte a gombok megnyomásával, a vízmelegitő bojler fagyvédelme, "Antilegionella" funkció.
1. A készülék üzembe helyezése
Mielött bekapcsolja a készüléke, ellenőrizze a szabályos csatlakozás a hálózatban és figyeljen arra, hogy a bojler legyen feltöltve vízzel. A bojler bekapcsolása a beépített szerkezet segítségével történik meg (lásd V. § 3.3 alpont) vagy a konnektor összekötése a csatlakozóval (ha a bojler modell rendelkezik összekötő kábellel csatlakozóval).

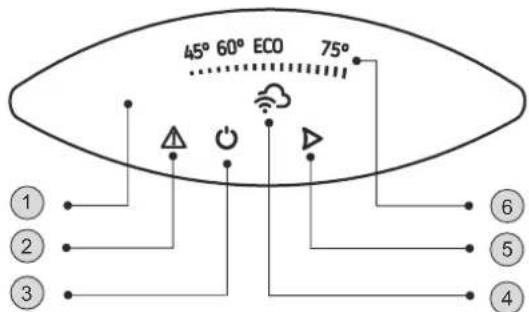

2. Az irányítási panel leírása
A készülék kezelőpanelje a vízmelegitő bojler működéséről és állapotáról mutat információkat. A gombok és az elemek megjelölése:
1 - Ellenőrző panel
2 - Regisztrált probléma indikátor
3 - „Stand by"/ "ON" gomb;
4 - Wi-Fi modul indikátor
5 - Müködési üzemmód választó gomb
6 - A beállított és a tényleges vízhömérséklet indikátora
3. A készülék beállításai és irányítása
A készülék elektronikus vezérlés bekapcsolása
A készülék vezérlés bekapcsoláshoz nyomják meg a ⏻ gombot. A kezelőpanelen megjelenik a beállított üzemmód.
Az elektronikus vezérlés kikapcsoláshoz nyomják meg ismét a ⏻ gombot. A "Stand By" üzemmód aktiválodik és a készülék automatikusan "Befagyás elleni" módba lép. A kezelöpanelen továbbra is világít a ⏻ gomb, ▶ gomb és a Wi-Fi kapcsolat jelző.
•Wi-Fi kapcsolat indikátor
A beépített Wi-Fi kommunikációs eszközzel rendelkező készülékeknek van lehetőségük egy valós idejű távoli vezérlési és megfigyelési rendszerhez csatlakozni. A Wi-Fi indikátor által Ön informálva van a kapcsolat aktivitásáról.
Az indikátor állandóan világít, ha a Wi-fi készülékkel van kapcsolat és villog, ha a kapcsolat megszakad.
Lokális vezérlés (Indoor)
Azokat a készülékeket, amelyeket úgy alakitottakki, hogy internetkapcsolat nélkül helyi kapcsolattal működjenek, simbólumot villog.
A készülék mobil eszközökön keresztül érhető el (telefon, táblagép, számítógép). A készülék Internet általi vezérlésre vonatkozó részletes utasításokat az Ön készülékéhez mellékelt "Útmutatások a beépített Wi-Fi kommunikációs modul használatához" tartalmazza.

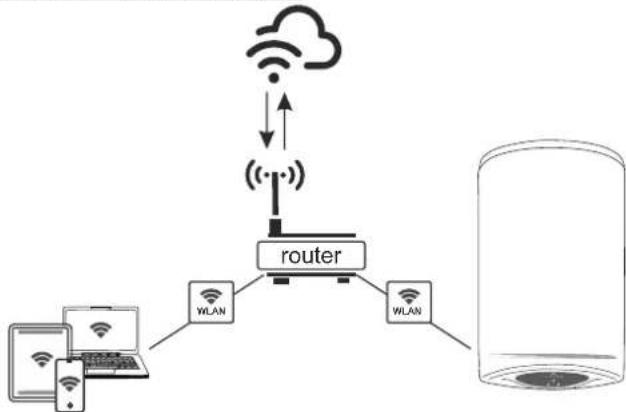

Interneten általi vezérlés (Outdoor)
A Wi-Fi hálózatokkal és Internetkapcsolattal való működéshez tervezett készülékeknél, az indikátor a - szimbólumot jelöli meg.
A készülék Internet általi vezérlésre vonatkozó részletes utasításokat az Ön készülékéhez mellékelt "Útmutatások a beépített Wi-Fi kommunikációs modul használatához" tartalmazza.
Ha a Wifi indikátor nem érhető el a vezérlőpulton, akkor ezek a készülékek skálájának alapmodeljével rendelkeznek. A készüléket „Kézi vezérlés” módban is vezérelhetik a vezérlőpanelen.
FONTOS: A "Távoli megfigyelésre és kezelésre" üzemmódból való kilépéshez nyomják meg a ▶ - gombot.
•Kézi üzemmód
A "Kézi vezérlés" vezérlését a ▶ gombbal lehet végrehajtani. Az aktív üzemmódot és a készülék aktuális állapotát a kezelőpanelen világító indikátor jelzi.
Aktív üzemmód (beállított hömérséklet) és hömérséklet indikáció skála:
| 45°...... | 60°...... | ECO...... | 75°...... |
A ▶ gomb választja az üzemmódot. Négy üzemmód közül választhat: 45°C, 60°C, ECO vagy 75°C.
Minden alkalommal, ha ezt a gombot megnyomják, a 45°C, 60°C, ECO vagy 75°C hőmérsékleti tartományba eső szekvencia üzemmódot választják, az
alábbiak szerint:
45° C üzemmódok
Ebben az üzemmódban a készülék kb. 45° C-ra melegíti fel a vizet.
A vezérlőpulton a fényindikátor visszajelzést ad a megtett választásról. Felmelegedés alatt a fény skála első szektorja villog. A beállított hőmérséklet elérésekor a skála szektor álandóan világít.
60° C üzemmódok
Ebben az üzemmódban a készülék kb. 60° C-ra melegíti fel a vizet.
A vezérlópulton a fényindikátor visszajelzést ad a megtett választásról. Felmelegedés alatt a fény skála első és második szektorja villognak.
Amikor a viz 45° C-ra melegedik fel, az első szektorja álandóan világít, és a skála második szektorja továbbra is villog. A beállított (60° C) hőmérséklet elérésekor a skála mindkét szektorjai álandóan világítanak.
75°C üzemmódok
Ebben az üzemmódban a készülék kb. 75° C-ra melegíti fel a vizet.
A vezérlöpulton a fényindikátor visszajelzést ad a megtett választásról. Felmelegedés alatt a fény skála első, második és harmadik szektorjai villognak. Amikor a viz 45° C-ra melegedik fel, az első szektorja álandóan világít, és a skála második és harmadik szektorjai továbbra is villognak. Amikor a viz 60° C-ra melegedik fel, a második szektor is álandóan világít, a skála harmadik szektorja továbbra is villog. A beállított (75° C) hömérséklet elérésekor az egész skála álandóan világít.
ECO módok (önoktatási mód)
Ez az üzemmód mindenekelőtt a meleg vízfogyasztással kapcsolatos kialakult szokások jelenlétében megfelelő (például mindennap körülbelül azonos időben fűrödni). A vízmelegítő "Eco" üzemmódban történő működtetéséhez nyomják meg a ▶ gombot, amíg a vezérlőpanelen nem jelenik meg az ECO jelzőfény. Első hét, amely során a háztartási szokásoknak megfelelően önoktatodik a készülék, és a viz 70° C-ra melegedik fel. Ezen időszak után a vízmelegítés maximális értéke megegyezik a valódi szükséglettel.
Melegítés közben az egész fény skála villog. Amikor a viz 45° C-ra melegedik fel, az első szektorja álandóan világít, és a skála második és harmadik szektorjai továbbra is villognak. Amikor a viz 60° C-ra melegedik fel, a második szektor is álandóan világít, a skála harmadik szektorja továbbra is villog. A (70° C) hömérséklet elérésekor az egész skála álandóan világít. „ECO” módokban az elektromos vízmelegítő saját müködési algoritmust fejleszt ki annak érdekében, hogy az energiaköltségek megtakarítását garantálja, illetve a villamosenergia-költséget csökkentse, de a maximális kényelmet fenntartsa.
Figyelem! Az Ön tulajdonában lévő „Tesy” villanybojler a legmagasabb energiatakarékos készülék kategóridan sorolható. Ez csak az „ECO Smart“ üzemmódban biztosítható, a nagy energia megtakarítás miatt.
Működési elv: Az „ECO“ mód kiválasztása után a készülék megtanulja szokásait, és saját maga heti programot fog kidolgozni, amely a megfelelő mennyiségű vizet biztosítja a megfelelő időben, amikor van rá szükségük, ugyanakkor energiamegtakarítást eredményez és csökkenti a villamosenergia-számlát. A munka elve megkövetel egy hetes önoktatási időtartamot, amely után az „ECO“ üzemmód automatikusan reprodukálja a munka tanulmányozott ciklusát, és elkezd energiamegtakarítást felhalmozni anélkül, hogy a kényelmét megzavarja, a tanulmányozott szokások alapján kiszámítva. A készülék folytatja követni a szokásait és állandóan önoktatodni.
Ha gyakran változtatják meg a szokásukat, akkor a készülék nem tudna olyan tökéletes algoritmust előállítani, amely garantálja az Ön kényelmét és meleg vizet biztosítani, éppen amikor van rá szükségük.
Megjegyzés: Áramkimaradás esetén a készülék 12 óraig megőrzi a beállításokat.
Aktivált ECO üzemmódban, ha egyszeri maximális hömérsékletű víz felmelegítésre van szükség, válasszák ki a 75°C módot. Ennél a változásnál az ECO algoritmus megmarad.
Az ECO üzemmódba való újboli visszatérésnél a vízmelegítő működése a kidolgozott algoritmus szerint folytatódik.
• "Befagyás elleni" funkció
A "Befagyás elleni" funkció "Stand By" üzemmódnál aktív. Ha hosszú ideig nem akarják a vízmelegítőt használni, a ⏻ gomb megnyomással védjék meg fagyástól a tartalmát, hogy a "Befagyás elleni" funkciót aktiválják, aminél a vízmelegítő kb. 10° C hőmérsékleten fogja a víz hőmérsékletet fenntartani.
FONTOS: A készülék elektromos tápellátását be kell kapcsolni. A biztonsági szelepet és tőle a készülékhez vezető csövezetéket kötelezően a fagy ellen ztosítani.
• „GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA" funkció
Azt, hogy ez a funkció működjon, szükséges hogy a bojler „Stand by” üzemmódban legyen. Ez min. 10 másodperces ⏻ és ▶ gombok megnyomásával történik meg. Ebben a 10 másodpercben hallani kell két hangjelzést. Az első az un. „Teszt”, azalatt felgyullad az összes jelzés a kijelzőn, ha tovább is nyomva tártja a gombokat, akkor jelentkezik a második hangjelzés, ami azt jelenti, hogy a készülék visszaállt a gyári beállításokra.
A vízmelegitő alacsony vízhőmérséklete kedvező környezetet teremt a mikroorganizmusok és különösen a Legionella baktérium fejlődéséhez, amely rendkívül veszélyes lehet az emberi szervezetre.
Az Anti Legionella/Fertötlenítő funkció - innovatív funkció, és automatikusan aktiválódik annak érdekében, hogy a vízmelegítött a meleg vízben lévő baktériumoktól megvédje.
Ha a vízmelegítőben lévő víz 7 nap hosszán át nem éri el a 65°C hőmérsékletet, akkor az antiolegionella funkció bekapcsolódik. A vízmelegítőben lévő viz 65°C-ra felmelegedik és 60 perc hosszában fenntartodik.
4. Regisztrált problémák
Az eszközön regisztrált problémánál, minden karakter kialszik.
A panelen a △ szimbólum kigyullad és elkezd villogni. Ugyanakkor a készülék melegítője kikapcsol (a készülék leállítja a melegítést), és a munka üzemmód jelzése kialszik. A különböző hibákat a szimbólum különböző számú villogása kódolja (N-szer villog és 2 másodperc alatt kialszik).
A hibák listája és azok kódjai:
| Hibakód Hiba neve | ||
| 1 villogás 1 | -es hiba Az | alsó érzékelő megszakad |
| 2 villogás 2 | -es hiba Az | alsó érzékelő rövidzárlatos |
| 3 villogás | 3-as hiba | A felső érzékelő megszakad |
| 4 villogás | 4-es hiba | A felső érzékelő rövidzárlatos |
| 5 villogás 5 | -ös hiba Szárazon bekapcsolt melegítő | |
| 6 villogás 6 | -ös hiba Idő | és dátum beállítás |
Figyelem! Az eszközön regisztrált problémánál "6-ös hiba": Az Ön okostelefonja (tábletje, laptopja) segítségével indítson a Wi-Fi hálózat keresését, a megtallálasa után csatlakozzon rá.
Megjegyzés: Ha hibakód a fent említettek közül, kérjük lépjen kapcsolatban a felhatalmazott márkaszervizzel! A szervizek listáját a garancia lapban található.
VIII. KARBANTARTÁS
A bojler normál működése során a fűtőelem felületén a magas hőmérséklet mészkő /úgynevezett vízkő/ képződik, ami zavarja a fűtőelem és a viz közötti hőcserét. A fűtőelem felületén, illetve körülötte mérhető hőmérséklet emelkedik. Jellegzetes zaj keletkezik /a forni kezdő víz hangja/. A hőszabályozó gyakrabban be- és kikapcsolódik. A túlmelegedés elleni védelem "hamis" aktiválása is lehetséges. Ezért a készüléken kétévente a gyártó által előírt szükséges karbantartásokat a kijelölt szakszervizekkel célszerű elvégeztetni. Ehhez a karbantartáshoz az anód protektor tisztítása és vizsgálata tartozik (üvegkeramia bevonatú bojlereknél), és ha szükséges, annak kicserélése is.
A készülék tisztításához használjon nedves törlőkendőt! Ne használjon karcoló vagy oldószert tartalmazó tisztítószereket! Ne öntsön a készülékbe vizet!
A gyártó nem vállal felelősséget jelen útmutatás előírásainak be nem tartásából adódó károkért.
Az elavult, idejüket leszolgált villanykészülékek értékes anyagokat tartalmaznak, és ezért azokat nem szabad a háztartási hulladékokkal együtt a szemétbe kidobni ! E készüléknek a külön erre a célra létesített felvásárlótelepen (ha van ilyen) való leadásával Ön is közreműködhet és aktívan hozzájárulhat a természeti anyagforrások és a tiszta
környezet megőrzéséhez.
