INSTRUKCJA OBSŁUGI ModEco Cloud 50 Tesy

PL POGRZEWACZE ELEKTRYCZNE 34-37 Instrukcja obsługi, użytkowania i przechowywania

Nasz zespół serdecznie gratuluje Państwu dokonania nowego zakupu. Mamy nadzieję, że nasz nowy produkt przyczyni się do polepszenia komfortu Waszego domu. Niniejszy opis techniczny i instrukcja eksploatacji mają na celu zapoznanie Państwa z podgrzewaczem, warunkami jego montażu i użytkowania. Instrukcja przeznaczona jest także dla uprawnionych instalatorów, którzy będą montować produkt, ewentualnie w przypadku uszkodzenia będą go demontowali i naprawiali. Przestrzeganie wskazań niniejszej instrukcji leży w interesie kupującego i jest jednym z warunków gwarancji wskazanych w karcie gwarancyjnej. Prosimy mieć na uwadze, że przestrzeganie wskazówek zamieszczonych w niniejszej instrukcji działa przede wszystkim na korzyść nabywcy, a także stanowi część warunków ważności gwarancji produktu. Informacja ta zawarta jest w treści karty gwarancyjnej po to, aby nabywca mógł korzystać z bezpłatnej obsługi gwarancyjnej. Producent nie ponosi odpowiedzialności za uszkodzenia produktu, a także za ewentualne straty powstałe wskutek nieodpowiednego sposobu eksploatacji i/lub montażu, nieodpowiadającego wskazówkom i wytycznym zawartym w treści niniejszej instrukcji.

Nasz elektryczny podgrzewacz wody jest wyprodukowany zgodnie z normami: EN 60335-1, EN 60335-2-21.

I. PRZEZNACZENIE

Urządzenie przeznaczone jest do zabezpieczenia w gorącą wodę obiektów mieszkalnych mających dostęp do sieci wodociągowej, z ciśnieniem nie większym niż 6 bar (0,6 MPa). Przeznaczony jest do eksploatacji jedynie w zamkniętych, ocieplonych pomieszczeniach, w których temperatura nie spada poniżej 4 °C. Produkt nie jest przystosowany do pracy w trybie nieprzerywalnego przepływu wody.

Urządzenie jest przeznaczone do eksploatacji w rejonach z twardością wody do 10 °dH. W przypadku zamontowania tego sprzętu w rejonach, gdzie woda jest „bardziej twarda” możliwe jest bardzo szybkie gromadzenie się warstw osadowych wapnia, co powoduje charakterystyczny szum podczas podgrzewania wody oraz rychłe uszkodzenie elektrycznych części sprzętu. W rejonach, gdzie woda jest bardziej twarda, poleca się czyszczenie sprzętu od zgromadzonych warstw osadowych wapnia co rok oraz korzystanie z mocy grzejnika do 2 kW.

II. CHARAKTERYSTYKA TECHNICZNA

1. Nominalna pojemność V, litry - patrz na tabelę na produkcie
2. Nominalne napięcie - patrz na tabelę na produkcie
3. Nominalna moc - patrz na tabelę na produkcie
4. Nominalne ciśnienie - patrz na tabelę na produkcie

To nie jest ciśnienie sieci wodociągowej. Jest to ciśnienie robocze dla danego produktu i odnosi się do wymagań standardów bezpieczeństwa.

1. Typ produktu - zamknięty, akumulacyjny podgrzewacz wodny, z izolacją termiczną
2. Dzienne zużycie energii elektrycznej - patrz załącznik nr l
3. Zgłoszony profil obciążenia - patrz załącznik nr I
4. Ilość zmieszanej wody przy temperaturze 40 °C V40 w litrach - patrz załącznik nr l
5. Maksymalna temperatura termostatu - patrz załącznik nr I
6. Fabryczne ustawienie temperatury - patrz załącznik nr I
7. Efektywność energetyczna w trybie podgrzewania wody - patrz załącznik nr l

III. WAŻNE PRAWIDŁA

• Urządzenie montować należy w pomieszczeniach ze standardowymi zabezpieczeniami ppoż.
• Nie należy włączać urządzenia bez uprzedniego sprawdzenia, czy zbiornik napełniony jest wodą.

UWAGA! Nieprawidłowy montaż i nieprawidłowe podłączenie urządzenia może doprowadzić do zagrożenia dla zdrowia i nawet do śmierci użytkowników. Możliwie jest powstanie szkód majątkowych dlaowników lub dla osób trzecich w skutku powodzia, wybuchu lub pożaru. Tylko uprawniony technik może nać montaż, podłączenie do sieci wodociągowej i podłączenie do sieci elektrycznej. Przez pojęcie uprawnionego jika rozumie się osoba, która posiada odpowienie uprawnienia zgodnie z obowiązującymi przepisami prawa w m kraju.

• Podczas podłączania urządzenia do sieci elektrycznej uważać należy na prawidłowe podłączenie ochronnych przewodów (modele bez przewodu z wtyczką).
• W razie prawdopodobieństwa obniżania temperatury poniżej 0 °C, podgrzewacz wody powinien być wyłączony (Proszę śledzić procedurę opisaną w punkcie V, podpunkt 2 „Podłączenie podgrzewacza do sieci wodociągowej”).
• W trakcie eksploatacji (tryb podgrzewania wody) normalnie jest, że z otworu drenażowego zaworu bezpieczeństwa kapie woda. Zawór należy zostawić otwartym. Koniecznie należy przedsięwziąć środki ostrożności odnośnie odprowadzania, albo zbierania wyciekłej wody, w celu uniknięcia strat. Przy tym nie wolno naruszać warunków opisanych w p. 2 paragrafu V. Zawór bezpieczeństwa wraz z połączonymi z nią elementami należy zabezpieczyć przed zamarzanem.
• Podczas nagrzewania z wnętrza sprzętu możnausłyszeć gwizdźący szum (zaczynającej gotować się wody). Zjawisko to jest normalne i nie oznacza zaistnienia problemu. Z biegiem czasu szum ten może się nasilać. Powodem tego jest gromadzenie się wapnia. W celu usunięcia szumu niezbędne jest oczyszczenie urządzenia. Usługa ta nie wchodzi w zakres obsługi gwarancyjnej.
• Dla bezpiecznej pracy ogrzewacza wody należy regularnie oczyszczać zawór bezpieczeństwa i badań czy funkcjonuje normalnie / nie powinien się blokować / tak więc, dla rejonów gdzie jest wapienna woda, trzeba go oczyszczać z nagromadzonego wapnia. Czynność ta nie jest przedmiotem usługi gwarancyjnej.

Zabronione są wszelkie zmiany i przekształcenia w konstukcji i schematu elektrycznego bojlera. Jeżeli będzie taka konstatacja, to gwarancja pada. Jako zmiany i przekształcenia rozumie się każde zniszczenie włożonych z centa elementy, wbudowanie dodatkowych komponentów w bojler, zmiana z analogicznymi, nie aprobowanymi z centa.

• Jeżeli przewód zasilający (dotyczy modeli wyposażonych w przewód elektryczny) jest zepsuty, to należy go wymienić przez uprawnioną osobę (posiadającą odpowiednie kwalifikacje), by nie ponosić żadnego ryzyka.
• Elektryczny podgrzewacz wody może być użytkowany przez dzieci w wieku powyżej 8 roku życia, a także przez osoby o ograniczonej zdolności fizycznej, emocjonalnej, lub psychicznej, oraz przez osoby nieposiadające doświadczenia lub znajomości sprzętu, pod warunkiem, że osoby te są poinstruowane z zasadami bezpiecznego korzystania z urządzenia i rozumienia zagrożeń, które mogą się pojawić.
• Dzieci nie powinny bawić się urządzeniem.
• Czyszczenie i obsługa urządzenia nie powinno być wykonywane przez dzieci niebędące pod kontrolą dorosłych.

IV. OPISANIE I SPOSÓB DZIAŁANIA

1. Główną częścią podgrzewacza jest zbiornik ze stali wysokogatunkowej, w którym podgrzewana jest woda. Izolację cieplną stanowi bezfreonowa pianka poliuretanowa, która zapewnia bardzo dobre właściwości termoizolacyjne. Urządzenie posiada dwa króćce przyłączeniowe o rozmiarze G ½", pierwszy (oznaczony kolorem niebieskim) doprowadza zimną wodę, drugi (oznaczony kolorem czerwonym) odprowadza ciepłą wodę z urządzenia.

Zbiornik, od strony wewnętrznej, w zależności od modelu może być wykonany:

• z czarnej stali pokrytej szklaną emalią ceramiczną chroniącą przed korozją.
• ze stali nierdzewnej. Podgrzewacze wertykalne mogą występować w wersji z wbudowaną wężownicą. Wejście i wyjście wężownicy umieszczone jest z boku i stanowią je rury w rozmiarze G 3/4".
• Na kołnierzu zamontowany jest element grzejny. W podgrzewaczch pokrytych szklaną emalią ceramiczną zamontowana jest ochronna anoda magnezowa. Element grzejny z nastawnym termostatem służy do ogrzewania wody i podtrzymywania określonej, zadanej temperatury wody w zbiorniku. Urządzenie posiada wbudowany termo-wyłącznik, który wyłączy ogrzewacz z sieci elektrycznej, kiedy temperatura wody stanie się za wysoka.
• Ciśnieniowy zawór bezpieczeństwa chroni urządzenie przed nadmiernym wzrostem ciśnienia, przekracającym wartości dopuszczalne (! przy wzroście temperatury woda rozszerza się i wzrasta ciśnienie, co może doprowadzić do wypłwu wody z zaworu bezpieczeństwa.

Caśnieniowy zawór bezpieczeństwa nie będzie zabezpieczal urządzenia, kiedy z sieci wodociągowej podawane jest wyższe ciśnienież przewidziane dla urządzenia.

V. MONTAŻ I POŁĄCZENIE

UWAGA! Nieprawidłowy montaż i nieprawidłowe podłączenie urządzenia może doprowadzić do zagrożenia dla zdrowia i nawet do śmierci użytkowników. Możliwie jest powstanie szkód majątkowych dla użytkowników lub dla osób trzecich w skutku powodzia, wybuchu lub pożaru. Tylko uprawniony technik może wykonać montaż, podłączenie do sieci wodociągowej i podłączenie do sieci elektrycznej. Przez pojęcie uprawnionego technika rozumie się osoba, która posiada odpowienie uprawnienia zgodnie z obowiązującymi przepisami prawa w danym kraju.

1. Montaż

Rekomenduje się, by urządzenie montować maksymalnie blisko od miejsc korzystania z ciepłej wody, aby zmniejszyć straty cieplne. Przy montażu w łazienkach podgrzewacz powinien być zamontowany w takim miejscu, by nie dochodziło do oblewania go wodą z prysznica lub słuchawki prysznicowej. Przy montażu do ściany - podgrzewacz zawiesza się na wieszakach. Podczas montażu do ściany o odpowiedniej nośności - urządzenie zawiesza się na wieszakach, montowanych do korpusu. Jeśli wieszaki nie są do niego przymocowane, należy je przykręcić załączonymi śrubami. Produkt zawiesza się się do ściany na dwóch hakach (min. ∅ 10 mm, haki nie stanowią elementu wyposażenia). Konstrukcja wieszaków, dla podgrzewcza wertykalnego jest uniwersalna i pozwala na montaż haków w dystansie od 220 do 310 mm Rys.1a.

By nie wyrządzić szkody konsumentowi oraz osobom trzecim, wynikającej z nieprawidłowego działania instalacji rozprowadzającej ciepłą wodę, należy zainstalować urządzenie w pomieszczeniach posiadających izolację wodną i przelew do kanalizacji. W żadnym przypadku nie należy umieszczać pod podgrzewaczem przedmiotów, które nie są wodoodporne. Podczas montażu urządzenia w pomieszczeniach nie mających izolacji wodnej podłogi, należy podłożyć pod ogrzewacz zbiornik (wannę, złew) z przelewem do kanalizacji.

Uwaga: zbiornik ochronny nie znajduje się w komplecie z podgrzewaczem i wybierany jest oddzielnie przez konsumenta.

2. Podłączenie podgrzewacza do sieci wodociągowej

Rys. 4a – dla montażu wertykalnego;

Gdzie: 1 – Rurka doprowadzająca wodę; 2 – zawór bezpieczeństwa; 3 – redyktor cisnienia (redukuje ciśnienie w rurociągu powyżej 0,7 MPa); 4 – kran hamulcowy; 5 – lejek połaczony z kanalizacją; 6 – wąż gumowy; 7 – zawór/ kran wypuszczający wodę z podgrzewacza.

Przy podłączaniu ogrzewacza do sieci wodociągowej należy zwrócić uwagę na kolorowe oznaczenia rur na pierścieniach: niebieski – dla zimnej / wchodzącej/ wody, czerwony - dla gorącej / wychodzącej/ wody. Obowiązkowe jest montowanie zaworu bezpieczeństwa, stanowiącego element wyposażenia urządzenia. Montuje się go na wejściu zimnej wody, zgodnie ze strzałkami na korpusie, które wskazują kierunek wchodzącej wody. Nie wolno stosować innej armatury zaporowej pomiędzy zaworem bezpieczeństwa, a urządzeniem.

Wyjątek: w przypadku, gdy lokalne normy prawne wymagają korzystania z innego rodzaju zaworu bezpieczeństwa albo urządzenia (które jest zgodne z wymaganiami EN 1487 lub EN 1489), muszą być zakupione dodatkowo. Dla urządzeń zgodnym z wymaganiami EN 1487 zgłoszone maksymalne ciśnienie robocze musi się równać 0.7 MPa. Dla innych zaworów bezpieczeństwa ciśnienie kalibrowania musi być o 0.1 MPa poniżej zaznaczonego na tabeli sprzętu. W takim przypadku nie wolno montować dostarczonego razem z podgrzewaczem zaworu bezpieczeństwa

Fukcjonowanie /starych/ zwrotno-ochronnych zaworów bezpieczeństwa może spowodować uszkodzenie urządzenia i należy je usunąć.

Nie jest dopuszczalne montowanie dodatkowej armatury zaporowej pomiędzy powrotnym zaworem bezpieczeństwa (sprzętem zabezpieczającym), a urządzeniem.

Nie dopuszcza się wkręcania zaworu więcej niż na 10 mm, w przeciwnym przypadku może to doprowadzić do zepsucia zaworu i jest niebezpiecznie dla waszego urządzenia.

W przypadku podgrzewaczy montowanych w pozycji pionowej, zawór bezpieczeństwa powinien być podłączony do rury wejściowej przy zdjętym plastikowym panelu urządzenia. Po zamontowaniu powinien się znajdować w pozycji, pokazanej na Rys. 3d.

Zawór bezpieczeństwa oraz rurkę przyłączającą wodę do ogrzewacza należy zabezpieczyć przed zamarzaniem. W razie odprowadzania wody za pomocą węża jego koniec konieczne należy zawsze zostawiać otwartym na powietrze (nie zatapiać go w wodzie). Podobnie wąż należy zabezpieczyć przed zamarzaniem.

Aby napelnić ogrzewacz wodą, należy otworzyć zawór wpuszczający do niego zimną wodę z sieci wodociągowej i gorącą wodę na armaturze/baterii. Po napelnieniu podgrzewacza z baterii popłynie strumeń wody - wtedy można zamknąć pobór ciepłej wody na baterii. W przypadku opróżniania podgrzewacza, konieczne jest przede wszystkim wyłączenie zasilania elektrycznego oraz zatrzymanie doprowadzenia wody do urządzenia. Następnie należy otworzyć baterię na wypływ ciepłej wody. Otworzyć zawór/kran 7 (Rys. 4a), by wypuścić wodę z podgrzewacza. Jeśli w instalacji nie został zainstalowany zawór/kran, można wypuścić wodę z ogrzewacza bezpośrednio przez rurę doprowadzającą wodę, po wstępnym demontażu ogrzewacza od sieci wodociągowej.

Przy usuwaniu kołnierza rzeczą normalną jest wyciek pozostałych kilku litrów wody z urządzenia.

W takiej stuacji należy zapobiec możliwym stratom, wynikającym z wycieku resztek wody.

W przypadku, gdy ciśnienie w sieci wodociągowej przekracza wartość wskazaną powyżej w paragrafie I, niezbędne jest zamontowanie zaworu redukującego, w przeciwnym przypadku ogrzewacz nie będzie prawidłowo użytkowany. Producent nie ponosi odpowiadalności za problemy wynikające z niewłaściwej eksploatacji urządzenia.

3. Podłączenie do sieci elektrycznej.

Przed włączeniem zasilania elektrycznego, należy upewnić się, że podgrzewacz jest napełniony wodą.

3.1. Dla modeli zaopatrzonch w kabel zasilający w komplecie z wtyczką, podłączenie urządzenia następuje w momencie włożenia wtyczki do kontaktu. Urządzenie jest rozłączone po wyciągnięciu wtyczki z kontaktu.

Kontakt powinien być podłączony do odrębnego obwodu elektrycznego, zabezpieczonego poprzez bezpiecznik elektryczny. Gniazdko należy koniecznie uziemić.

3.2. Podgrzewacze wody wyposażone w przewód zasilający bez wtyczki. Urządzenie musi być podłączone do obwodu prądu, odrębnego od podstawowej instalacji elektrycznej oraz wyposażonego w bezpiecznik prądu znamionowego zaznaczony na nominalny prąd 16 A (20 A dla mocy podgrzewacza > 3700 W). Połączenie powinno być stałe - nie wolno używać wtyczki i gniazda. Obwód elektryczny musi być wyposażony w bezpiecznik oraz we wbudowane urządzenie, które zapewniałoby odlączenie wszystkich zacisków w warunkach kategorii przepięciowej III.

Podłączenie przewodów kabla zasilania urządzenia należy przeprowadzić w następujący sposób:

• Przewód o brązowym kolorze izolacji – do przewodu fazowego instalacji elektrycznej (L)
• Przewód o niebieskim kolorze izolacji – do przewodu neutralnego instalacji elektrycznej (N)
• Przewód o żółto-zielonym kolorze izolacji – do przewodu bezpieczeństwa (uziemienia) instalacji elektrycznej 12

3.3. Podgrzewacze wody niewyposażone w przewód zasilający

Muszą być podłączone do obwodu prądu w sposób odrębny od podstawowej instalacji elektrycznej oraz wyposażone w bezpiecznik prądu znamionowego zaznaczony na nominalny prąd 16 A (20 A dla mocy podgrzewacza > 3700 W). Połączenie powinno być wykonane z użyciem jednodrutowych (twardych) miedzianych przewodów - kabel 3 x 2,5 mm² do całościowej mocy 3000 W (kabel 3 x 4.0 mm² do całościowej mocy > 3700 W).

W elektrycznym konturze zasilania podgrzewacza musi być wbudowane urządzenie, które zapewni rozdzielenie wszystkich biegunów w warunkach nadmiaru napięcia kategorii III.

Aby montować zasilający przewód elektryczny do podgrzewacza, należy usunąć plastykową pokrywkę (rys.2).

Podłączanie przewodów doprowadzących prąd należy przeprowadzić w następujący sposób:

• fazowy do oznaczenia A albo A1 albo L albo L1.
  • neutralny do oznaczenia N (B albo B1 albo N1)
• Obowiązkowe jest złączenie przewodu ochronnego do śrubowego połączenia, oznaczone znakiem 12 .

PL

Po montażu, plastikową pokrywkę należy zamknąć!

Wyjaśnienie do fig.3: TS – termowyłącznik; TR/EC – termoregulator/blok elektroniczny; S – Czujnik; R – grzejnik; F – flansza

VI. OCHRONA ANTYKOROZYJNA - ANODA MAGNEZOWA

Anoda magnezowa chroni wewnętrzną powierzchnię zbiornika od korozji. Jest to część, która się zużywa i dlatego trzeba ją okresowo wymieniać.

W celu długotrwałej i i bezawaryjnej eksploatacji podgrzewacza, producent rekomenduje okresowe badania stanu anody magnezowej przez wykwalifikowanych instalatorów i cykliczną jej wymianę podczas przeglądów urządzenia. W celu przeprowadzenia wymiany, prosimy o kontakt z autoryzowanymi serwisami!

VII. PRACA Z NARZĘDZIEM

Urządzenie dysponuje czterema trybami pracy: „Stand by”, „Podgrzewanie“ – do utrzymania zadanej temperatury, „Smart Control” – tryb ciągłego samokształcenia z automatycznym wyborem temperatury podgrzewania niezależnie od aktywnego trybu pracy, oraz „Smart Home“ – do zdalnego monitorowania i sterowania.

Dodatkowe funkcje to obecność sygnału dźwiękowego w razie naciśnięcia przycisków, zabezpieczenie przed zamarznięciem bojlera, funkcja „Antilegionella

1. Podłączenie elektrycznego ogrzewacza wody

Przed tym jak po raz pierwszy włączyć sprzęt należy sprawdzić czy został on podłączony do sieci elektrycznej w prawidłowy sposób oraz czy został wypełniony wodą. Podłączenie elektrycznego ogrzewacza wody dokonuje się za pomocą przełącznika wbudowanego podczas montażu, jak podano w punkcie 3.2. paragrafu V, albo podłączeniem wtyczki do gniazdka.

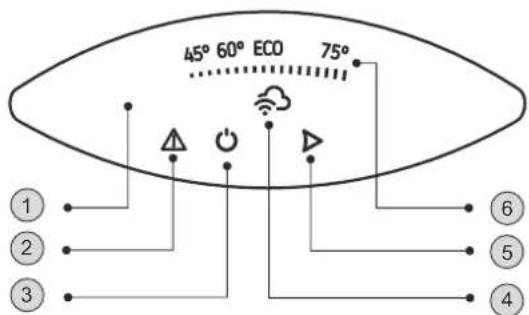

2. Opis panelu sterowania urządzenia

45° 60° ECO 75° ① ② ③ ④ ⑤ ⑥

Na panelu sterowania urządzenia wyświetlana jest informacja o pracy i stanie bojlera.

Oznakowanie przycisków i elementów:

① – Panel sterowania
- Wskaźnik zarejestrowanego problemu
③ – Przycisk „Stand by“ / „ON“;
4 - Wskaźnik modułu Wi-Fi
⑤ – Przycisk wyboru trybu pracy
6 - Wskaźnik zadanej i rzeczywistej temperatury wody:

3. Ustawienia i sterowanie urządzenia

Włączenie sterowania elektronicznego urządzeniem

Nacisnąć przycisk ⏻ by włączyć sterowanie urządzeniem. Na panelu sterowania wyświetlany jest ustawiony tryb pracy.

ECO Power Cloud Play

Nacisnąć ponownie przycisk ⏻ by wyłączyć sterowanie elektroniczne. Tryb „Stand by“ jest włączony i urządzenie automatycznie wchodzi w tryb „Przeciw zamarznięcia” Na panelu sterowania przycisk ⏻, przycisk ▶ i wskaźnik sieci Wi-Fi zostają podświetlane.

• Wskaźnik sieci Wi-Fi

Urządzenia z wbudowanym modułem komunikacyjnym Wi-Fi mają możliwość połączenia się z systemem zdalnego sterowania i monitorowania w czasie rzeczywistym. Za pomocą wskaźnika modułu Wi-Fi Państwo otrzymają informację o aktywności połączenia.

Wskaźnik świeci w sposób ciągły, kiedy jest połączenie Wi-Fi z urządzeniem, i miga, kiedy połączenie zostaje przerwane.

Sterowanie lokalne (Indoor)

Dla urządzeń projektowanych do połączenia lokalnego bez potrzeby połączenia z Internet, symbolem miga.

Dostęp do bojlera można wykonać za pomocą urządzeń mobilnych (telefonu, tabletu, komputera). Szczegółową instrukcję obsługi urządzenia można znaleźć w instrukcji "Instrukcja korzystania z bezprzewodowego modułu komunikacyjnego (Wi-Fi)" dostarczonej z urządzeniem.

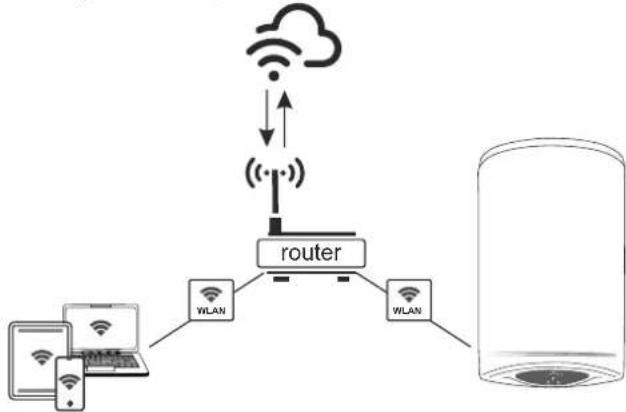

Sterowanie przez Internet(Outdoor)

Dla urządzeń projektowanych do pracy w sieciach Wi-Fi i do połączenia z Internet, wskaźnik wyposażony jest symbolem -

Szczegółową instrukcję sterowania urządzeniem przez Internet można znaleźć w instrukcji „Instrukcja korzystania z bezprzewodowego modułu komunikacyjnego (Wi-Fi) “ dostarczonej z urządzeniem.

W przypadku gdy na panelu sterowania nie ma wskaźnika sieci Wi-Fi, oznacza to, że Państwo dysponują modelem bazowym z tej gamy. Państwo mogą obsługiwać urządzenie w trybie „Ręcznego sterowania” za pomocą panelu sterowania.

Uwaga! Żeby wyjść z trybu „do zdalnego monitorowania i sterowania”, należy nacisnąć przycisk ▶.

•Tryb „Ręcznego sterowania”

Sterowanie w trybie „Ręcznego sterowania“ odbywa się za pomocą przycisku ▶. Aktywny tryb i bieżący stan urządzenia wyświetlane są na panelu sterowania za pomocą wskaźników świetlnych.

Aktywny tryb (zadana temperatura) i skala wyświetlania temperatury:

45°......

60°......

ECO......

75°......

Za pomocą przycisku ▶ można wybrać tryb pracy. Państwo mają możliwość wybrać jeden z czterech trybów 45 °C, 60 °C, ECO lub 75 °C.

Każdy raz po naciśnięciu tego przycisku wybierany jest tryb w następującej kolejności 45°C, 60°C, ECO lub 75°C, jak podano poniżej:

Tryby 45 °C

W tym trybie urządzenie podgrzeje wodę do temperatury około 45 °C.

Wskaźnik świetlny na panelu sterowania udziela informacji zwrotnych dotyczących dokonanego wyboru. Podczas podgrzewania pierwszy sektor skali świetlnej miga. Po osiągnięciu zadanej temperatury sektor skali zaczyna świecić w sposób ciągły,

Tryby 60 °C

W tym trybie urządzenie podgrzeje wodę do temperatury około 60 °C.

Wskaźnik świetlny na panelu sterowania udziela informacji zwrotnych dotyczących dokonanego wyboru. Podczas podgrzewania pierwszy i drugi sektor skali świetlnej migają. Po osiągnięciu temperatury wody 45 °C pierwszy sektor zaczyna świecić w sposób ciągły, a drugi sektor skali miga dalej. Po osiągnięciu zadanej temperatury (60 °C) oba sektory skali zaczynają świecić w sposób ciągły.

Tryby 75 °C

W tym trybie urządzenie podgrzeje wodę do temperatury około 75 °C.

Wskaźnik świetlny na panelu sterowania udziela informacji zwrotnych dotyczących dokonanego wyboru. Podczas podgrzewania pierwszy, drugi i trzeci sektor skali świetlnej migają. Po osiągnięciu temperatury wody 45 °C pierwszy sektor zaczyna świecić w sposób ciągły, a drugi i trzeci sektor skali migają dalej. Po osiągnięciu temperatury wody 60 °C i drugi sektor zaczyna świecić w sposób ciągły, a trzeci sektor skali miga dalej. Po osiągnięciu zadanej temperatury (75 °C) cała skala zaczyna świecić w sposób ciągły.

Tryby ECO (tryb samokształcenia)

Ten tryb pracy jest przydatny przede wszystkim w przypadku ustalonych przyzwyczajeń dotyczących zużycia ciepłej wody (na przykład: Państwo biorą prysznic mniej więcej o tej samej porze dnia). Żeby podgrzewacz wody pracował w trybie „ECO”, należy naciskać przycisk ▶, aż pojawi się wskaźnik świetlny ECO na panelu sterowania. Podczas pierwszego tygodnia dostosowania się urządzenia do przyzwyczajeń rodziny woda podgrzewana jest do temperatury 70°C. Po tym okresie maksymalna wartość podgrzewania wody odpowiada na rzeczywiste zapotrzebowanie.

Podczas podgrzewania cała skala świetlna miga. Po osiągnięciu temperatury wody 45 °C pierwszy sektor zaczyna świecić w sposób ciągły, a drugi i trzeci sektor skali migają dalej. Po osiągnięciu temperatury wody 60 °C i drugi sektor zaczyna świecić w sposób ciągły, a trzeci sektor skali miga dalej. Po osiągnięciu temperatury wody 70 °C cała skala zaczyna świecić w sposób ciągły.

W trybach „ECO” bojler elektryczny opracuje własny algorytm pracy, żeby zapewnić oszczędzanie kosztów energii elektrycznej i jednocześnie z tym zmniejszyć miesięczne koszty energii elektrycznej, maksymalnie zachowując komfort użycia.

Uwaga! Posiadany przez Ciebie elektryczny ogrzewacz wody TESY jest urządzeniem maksymalnie możliwej klasy energetycznej. Kląse energetyczną urządzenia zapewnia się jedynie w trybie roboczym EKO Eco smart wskutek znacznego stopnia oszczędzania energii generowanego w tym trybie pracy.

Zasada działania: Po wybraniu trybu „ECO” urządzenie zapozna się z Państwa przyzwyczajeniami i sam opracuje tygodniowy program tak by zapewnić potrzebną ilość wody w odpowiednim momencie, w którym Państwo potrzebuje, jednocześnie z tym zapewniając oszczędność energii i obniżenie rachunku za energię elektryczną. Zasada działania wymaga tygodniowego okresu samokształcenia, po którym tryb „ECO” automatycznie odtwarza zapamiętany cykl pracy – ustalony na podstawie zbadanych przyzwyczajeń Państwa – i zaczyna zapewniać oszczędność energii nie zakłócając Państwa komfort. Urządzenie dalej śledzi Państwa przyzwyczajenia i ciągle samodzielnie uczy się.

W przypadku gdy Państwo często zmieniają swoje przyzwyczajenia, urządzenie nie będzie w stanie opracować dokładny algorytm gwarantujący Państwa komfort i zapewniający gorącą wodę w chwili, w której jest potrzebna.

Uwaga: W przypadku braku zasilania urządzenie zachowuje ustawienia w ciągu 12 godzin.

W przypadku potrzeby jednokrotnego podgrzewania wody do temperatury maksymalnej w aktywnym trybie ECO, należy wybrać tryb 75 °C. W razie takiej zmiany algorytm zostanie zachowany w pamięci. Po powrocie do trybu ECO praca podgrzewacza wody kontynuuje zgodnie z opracowanym algorytmem.

Funkcja „Przeciw zamarznięcia”

Funkcja „Przeciw zamarznięcia“ jest aktywna w trybie „Stand by“.

Jeśli Państwo mają zamiar nie używać podgrzewacza wody przez dłuższy okres, należy zabezpieczyć wodę przed zamarznięciem za pomocą przycisku ⏻ do aktywacji funkcji „Przeciw zamarznięcia”, w tej sytuacji podgrzewacz wody będzie utrzymywał temperaturę wody około 10 °C.

UWAGA: Zasilanie elektryczne urządzenia należy być włączone. Zawór bezpieczeństwa i system rur od zaworu do urządzenia należy zostać zabezpieczony przed zamarznięciemti

- Funkcja „PRZYWRACANIE USTAWIEN FABRYCZNYCH“

W celu aktywacji tej funkcji ważne jest, by elektryczny ogrzewacz wody znajdował się w trybie "Stand by". Aktywacja następuje po zatrzymaniu przycisków + razem na co najmniej 10 sekund. W ciągu tych 10 sekund urządzenie musi podać dwa sygnały dźwiękowe. Pierwszy sygnał to „test”, razem z nim zapalą się wszystkie symbole na wyświetlaczu. Przy dalszym naciskaniu dwóch przycisków zostanie podany drugi sygnał, którym potwierdza się przywrócenie urządzenia do fabrycznych ustawień.

•Funkcja „Antilegionella"

Niska temperatura wody w bojlerze stwarza łagodne środowisko rozwoju mikroorganizmów i zwłaszcza bakterii Legionella, która może być wyjątkowo niebezpieczna dla ludzkiego organizmu.

Funkcja Antilegionella/Dezynfekcja jest innowacyjną funkcją, która włącza się automatycznie w celu zabezpieczenia bojlera przed wzrostem bakterii w ciepłej wodzie.

W przypadku gdy w ciągu 7 dni woda w podgrzewaczu nie osiągnie temperatury 65 °C, włącza się funkcja Antilegionella. Woda w podgrzewaczu podgrzewana jest do 65 °C i temperatura ta utrzymywana jest w ciągu 60 minut.

4. Zarejestrowane problemy

W przypadku zarejestrowanego problemu w urządzeniu wszystkie symbole gasną. Symbol △ świeci na panelu i zaczyna migać. Jednocześnie z tym grzałka urządzenia wyłącza się (urządzenie przestaje podgrzewać) i wskaźnik trybu pracy gaśnie. Różne błędy są kodowane częstotliwością migania symbolu (symbol miga N razy i gaśnie na 2 sekundy).

Lista błędów i ich kodów.

Kod błędu Nazwa błędu

1 miganie błąd 1 Dolny czujnik jest przerwany

2 migania błąd 2 Zwarcie dolnego czujnika

3 migania błąd 3 Górny czujnik jest przerwany

4 migania błąd 4 Zwarcie górnego czujnika

5 migania błąd 5 Grzałka włączona w suchym stanie

6 migania błąd 6 Ustawienie daty i godziny

Uwaga! W przypadku zarejestrowanego problemu "błąd 6": Wykryj bezprzewodową sieć internetową generowaną przez ogrzewacz wody: "TCHxxxxxxx", połącz się do niej.

Uwaga!: W przypadku wyświetlenia się razem z kodem błędu jak najszybciej należy skontaktować się z upoważnionym zakładem serwisowym! Spis upoważnionych zakładów serwisowych załączony jest do karty gwarancyjnej.

1. KONSERWACJA

Podczas pracy ogrzewacza, przy wysokiej temperaturze, na powierzchni elementu grzejnego odkłada się kamień. Ma to wpływ na pogarszanie się wymiany cieplnej pomiędzy grzałą, a wodą. Ma to wpły na podwyższenie temperatury grzałki oraz wody wokół niej. Pojawia się charakterystyczny szum /gotującej się wody/. Termoregulator zaczyna włączaś się i wyłączać corazczęściej. Możliwe jest zbyt szybkie wyłączanie podgrzewania wody. Z tego powodu producent zaleca profilaktycznie, raz na dwa lata przegląd urządzenia przez autoryzowany serwis. Przegląd taki powinien zawierać czyszczenie zbiornika oraz anody ochronnej (dotyczy ogrzewaczy z pokryciem szkło-ceramicznym), którą w razie konieczności należy wymienić na nową. Czyszczenie urządzenia należy wykonywać przy użyciu nawilżonej ściereczki. Nie używać materiałów ściernych ani rozpuszczalników. Nie polewać sprzętu wodą.

Producent nie ponosi odpowiedzialności za konsekwencje mogące się pojawić w wyniku nie przestrzegania niniejszej instrukcji.

Recykling i utylizacja

Zużyte urządzenia elektryczne są surowcami wtórnymi – nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ mogą zawierać substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska

naturalnego przez przekazanie zużytych urządzeń do punktu składowania surowców wtórnych - zużytych urządzeń elektrycznych.
