MANUALE UTENTE ModEco Cloud 50 Tesy

- Modo "Comando Manual"

La TESY si congratula con Lei per il suo acquisto! Ci auguriamo che il nuovo prodotto porterà maggior comfort in casa sua.

Questo manuale di istruzione nonché descrizione tecnica, è stato preparato con lo scopo di farle conoscere il prodotto e le condizioni per una corretta installazione ed utilizzo. Le istruzioni sono anche destinate all'utilizzo dei tecnici qualificati, che dovranno effettuare la prima installazione e/o la sostituzione del prodotto.

E' nel pieno interesse dell'acquirente rispettare le seguenti istruzioni anche perché ciò rappresenta una delle Condizioni di Garanzia, come specificato nel "Certificato di Garanzia".

Si prega di tenere presente che l'osservanza delle indicazioni nella presente istruzione è innanzitutto nell'interesse del compratore, ma nello stesso tempo è anche una delle condizioni di garanzia indicate nel certificato di garanzia, affinché il compratore possa usare servizio di garanzia gratuito. Il produttore non è responsabile di guasti nell'impianto neanche di eventuali danni causati in seguito a utilizzazione e/o montaggio che non corrispondono alle indicazioni e le istruzioni in questa guida.

Gli scaldabagno elettrici rispettano le normative EN 60335-1 e EN 60335-2-21.

I. UTILIZZO

Il prodotto viene utilizzato per fornire acqua calda alle abitazioni domestiche, e la sua pressione massima di esercizio non deve superare 6 bar (0,6 MPa). Esso è destinato solo all'utilizzo in ambienti chiusi e dotati di impianto di riscaldamento, nei quali la temperatura non scende sotto i 4°C, e non è destinato a funzionare continuamente in regime istantaneo.

L'impianto è destinato a funzionare in regioni dove la durezza dell'acqua è fino a 10°dH. Nel caso che sia montato in una regione dove l'acqua è "più dura", è possibile un accumulo molto veloce di deposizioni calcaree che provocano un rumore particolare nel caso di riscaldamento, e anche un guasto veloce della parte elettrica. Per le regioni dove l'acqua è più dura si raccomanda di pulire l'impianto dalle deposizioni calcaree accumulate ogni anno.

II. CARATTERISTICHE

1. Volume nominale, litri - vedi targhetta scaldabagno
2. Tensione nominale, V - vedi targhetta scaldabagno
3. Potenza installata, W - vedi targhetta scaldabagno
4. Pressione nominale – vedi targhetta scaldabagno

Questa non è la pressione dalle condutture idriche. È quella pressione dichiarata per l'impianto e riguarda i requisiti degli lard di sicurezza.

1. Tipo di scaldabagno - tipo chiuso ad accumulo, con isolamento termico.
2. Consumo quotidiano di energia elettrica - vedi allegato I
3. Profilo di carico dichiarato - vedi allegato I
4. Quantità di acqua miscelata a 40 ° C V40 in litri - vedi allegato I
5. Temperatura massima del termostato - vedi allegato I
6. Impostazioni di temperatura predefinite - vedi allegato I
7. Efficienza energetica durante il riscaldamento dell'acqua - vedi allegato I

III. REGOLE IMPORTANTI

• Lo scaldabagno va installato esclusivamente in locali che rispettino le nonne antincendio.
• Prima di accendere lo scaldabagno assicurarsi che si sia riempito d'acqua.

ATTENZIONE! IL MONTAGGIO E IL COLLEGAMENTO SCORRETTO DELL'APPARECCHIO PUO' AVERE DELLE CONSEGUENZE GRAVI ALLA SALUTE E PERFINO MORTE DEGLI UTENTI. INOLTRE PUO' CAUSARE DANNI ALLA VOSTRA PROPRIETA', NONCHE' A QUELLA DI TERZI PER LA VERIFICA DI ALLUVIAMENTO, ESPLOSIONE E INCENDIO. Il montaggio, il collegamento alla rete idrica e alla rete elettrica deve essere fatto da tecnici qualificati. La persona qualificata è quella, che sia in possesso delle competenze descritte nel quadro normativo del rispettivo paese.

• Collegando lo scaldabagno alla rete elettrica dovete fare attenzione a collegare regolarmente il conduttore protetto (nei modelli senza spina a presa).
• È probabile che la temperatura nella stanza si abassi sotto 0°C, in questo caso lo scaldabagno deve essere svuotato (seguite il procedimento descritto nel punto V, comma 2 “Collegamento dello scaldabagno verso la rete di condutture idriche”).
• Durante l'utilizzazione – (il regime del riscaldamento dell'acqua) – è normale il gocciolio d'acqua dal foro di drenaggio della valvola di sicurezza. Lo stesso deve essere lasciato aperto verso l'atmosfera. Devono essere prese delle misure per l'incanalazione e la raccolta della quantità deflussa, per evitare alcuni danni, e nello stesso tempo non devono essere violati i requisiti descritti nel p.2 del paragrafo V. La valvola e gli elementi collegati ad essa devono essere protetti contro congelamento.
• Durante il riscaldamento dall'impianto si può sentire un rumore di fischio (l'acqua cominciante a bollire). Questo è normale e non indica un guasto. Il rumore aumenta con il passare del tempo ed il motivo è il calcare accumulato. Affinché il rumore sia eliminato, l'impianto deve essere pulito. Questo servizio non è oggetto del servizio di garanzia.
• Per il funzionamento sicuro dello scaldabagno, la valvola di non ritorno deve essere regolarmente pulita e ispezionata per vedere se funziona bene /se non sia bloccata/, e per le zone con acqua calcarea deve essere pulita dal calcare accumulato. Questo servizio non fa parte del servizio di garanzia.

Sono vietate modificazioni o ristrutturazioni nella costruzione e nello schema elettrico dello scaldabagno. Se tali modifiche venissero constatate, la garanzie dell'apparecchio non è più valida. Sotto cambiamenti e ristrutturazioni onde ogni rimozione di elementi impostati dal produttore, ogni inserimento di componenti nello scaldabagno, ogni uzione di elementi con elementi analoghi, ma non approvati dal produttore.

• Se la presa di alimentazione (nei modelli equipaggiati con tale presa) è guasta, deve essere subito sostituita da un rappresentante del centro assistenza o da una persona qualificata per evitare ogni tipo di rischio.
• Questo apparecchio è destinato ad essere utilizzato da bambini che abbiano 8 e più di 8 anni e persone le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure persone senza esperienza e conoscenza, se siano sotto sorveglianza o siano istruiti in conformità all'utilizzazione sicura dell'apparecchio e si rendano conto dei pericoli che possano sorgerne.
• I bambini non devono giocare con l'apparecchio
• L'apparecchio non deve essere pulito, né servito da bambini che non siano sotto sorveglianza.

IV. DESCRIZIONE E PRINCIPIO DI AZIONE

Il prodotto è costituito da un corpo in metallo, una flangia nella parte inferiore (per gli scaldabagno ad installazione verticale) o laterale (per gli scaldabagno ad installazione rizzontale), annello protettivo in plastica e valvola di sicurezza.

1. Il corpo consiste in un serbatoio in metallo la cui struttura esterna è isolata da poliuretano ad alta densità ed ecologicamente sicuro, più l'allacciamento idraulico da G ½ " per l'entrata di acqua fredda (segnalato dall'anello blu) e per l'uscita di acqua calda (segnalato dall'anello rosso).

Il serbatoio si differenzia a seconda del modello e può essere di due tipi:

- in metallo protetto dalle corrosioni da uno speciale rivestimento interno in vetro ceramica

• in acciaio inossidabile

Gli scaldabagno verticali possono essere equipaggiati da uno scambiatore di calore incorporato (serpentina). Tale scambiatore ha l'entrata e l'uscita laterale per l'alimentazione termoidraulica da G 3/4".

1. Sulla flangia è montata resistenza elettrica di riscaldamento La flangia è equipaggiata da: resistenza elettrica e termostato. Gli scaldabagni con rivestimento vetro ceramico sono equipaggiati con un anodo al magnesio.

Lo scaldabagno elettrico è utilizzato per riscaldare l'acqua all'interno del suo serbatoio -ed è regolato dal termostato, che automaticamente mantiene la temperatura impostata. L'attrezzo dispone con impiantato modulo di protezione contro surriscaldamento (disinfestatore termico), che disinnesta la resistenza di riscaldamento dalla rete elettrica, quando la temperatura dell'acqua assume valori troppo elevati.

1. La valvola di non ritorno evita il ritorno in rete del contenuto del serbatoio qualora si dovesse verificare l'interruzione del servizio di erogazione da parte dell'Ente preposto. (Acquedotto) La valvola di sicurezza protegge lo scaldabagno nel caso in cui la pressione dell'acqua dovesse superare il valore consentito l'acqua si dilatta e attraverso l'apertura della valvola permette lo sfiato della pressione in eccesso.

La valvola di sicurezza non può preservare lo scaldabagno nel caso in cui la pressione dell'acqua superi i valori che la sua struttura può sopportare

V. INSTALLAZIONE E ACCENSIONE

ATTENZIONE! IL MONTAGGIO E IL COLLEGAMENTO SCORRETTO DELL'APPARECCHIO PUO' AVERE DELLE CONSEGUENZE GRAVI ALLA SALUTE E PERFINO MORTE DEGLI UTENTI. INOLTRE PUO' CAUSARE DANNI ALLA VOSTRA PROPRIETA', NONCHE' A QUELLA DI TERZI PER LA VERIFICA DI ALLUVIAMENTO, ESPOSIONE E INCENDIO. Il montaggio, il collegamento alla rete idrica e alla rete elettrica deve essere fatto da tecnici qualificati. La persona qualificata è quella, che sia in possesso delle competenze descritte nel quadro normativo del rispettivo paese

1. Montaggio

Raccomandiamo l'installazione dello scaldabagno il più vicino possibile ai punti in cui l'acqua calda è maggionnente utilizzata, in modo da ridurre le perdite di calore durante l'alimentazione. Nel caso in cui venga montato in un bagno, è necessario scegliere un'area in cui lo scaldabagno non possa essere raggiunto dagli spruzzi d'acqua.

L'apparecchio viene affisso al muro attraverso dei tasselli, montati sul suo corpo (se questi nono sono stati fissati in anticipo, devono essere montati attraverso i bulloni applicati). Il montaggio avviene attraverso due ganci (min.D 10 mm) fissati bene al muro (non sono stati inclusi nel corredo di montaggio). La costruzione del tassello portante, negli scaldabagni dal montaggio verticale è universale e consente che la distanza fra i ganci sia da 220 a 310 mm - fig. 1a.

Per evitare infortuni all'utente e a terzi, in caso si verificassero difetti al sistema di fornitura di acqua calda, lo scaldabagno deve essere installato in locali aventi isolamento idrico sul pavimento e drenaggio nella canalizzazione. Non lasciare mai, sotto l'apparecchio, oggetti che non siano idrorepellenti. Se montate lo scaldabagno in locali che non hanno l'isolamento idrico, è necessario fare una vasca di protezione sotto di esso con drenaggio verso la canalizzazione.

Nota: la vasca di protezione non rientra nel corredo e viene scelta dall'utente.

2. Alimentazione idraulica dello scaldabagno

Fig. 4a - per montaggio verticale

Ove: 1 - Tubo d'entrata; 2 - valvola di sicurezza; 3 - valvola riducente (quando la pressione nell'acquedotto è superiore allo 0,6 MPa); 4- rubinetto dell'acqua; 5 - imbuto collegato alla canalizzazione; 6-tubo di gomma; 7 - rubinetto di svuotamento dello scaldabagno

Collegando lo scaldabagno alla rete idrica, si devono prendere in considerazione i segni /anelli/ colorati che sono indicati sui tubi dell'apparecchio: blù - per l'acqua fredda /d'entrata, rosso - per l'acqua calda d'uscita

È obbligatorio installare la valvola di non ritorno, con la quale è stato acquistato lo scaldabagno.

La valvola si installa all'entrata dell'acqua fredda, in conformità alla freccia sul suo corpo, che indica la direzione dell'acqua fredda in entrata. Non è ammessa l'installazione di altre rubinetterie fra la valvola e l'apparecchio.

Eccezione: Se le regolazioni (le norme) locali richiedono l'utilizzo di un'altra valvola di sicurezza oppure un meccanismo (corrispondente a EN 1487 o EN 1489), essi devono essere comprati in aggiunta. Per i meccanismi corrispondenti a EN 1487 la pressione massima di lavoro che è dichiarata deve essere 0.7 MPa. Per altre valvole di sicurezza, la pressione a cui sono calibrate deve essere con 0.1 MPa sotto quella marcata sulla targhetta dell'impianto. In questi casi la valvola di ritorno e di sicurezza consegnata insieme all'impianto non deve essere utilizzata.

La presenza di altre /vecchie/ valvole di non ritorno può portare ad una rottura del vostro apparecchio, eperciò queste devono essere eliminate.

Non si ammette altra attrezzatura di intercettazione fra la valvola di ritorno e di sicurezza (il meccanismo di sicurezza) e l'impianto.

Non è ammesso l'avvitamento della valvola a filettature con la lunghezza superiore ai 10 mm., altrimenti ciò potrebbe comportare a un guasto rabile della vostra valvola ed è anche pericoloso per lo scaldabagno.

Con boiler per montaggio verticale la valvola di sicurezza deve essere collegata al tubo d'ingresso a tolto panello in materiale plastico trezzo. Dopo il montaggio esso deve essere in posizione come indicato alla 2.

La valvola di ritorno e di sicurezza e la tubatura da essa verso lo scaldabagno devono essere protetti contro congelamento. In caso di drenaggio con un di gomma – la sua estremità libera deve essere sempre aperta verso osfera (non deve essere immersa). Anche il tubo di gomma deve essere to contro congelamento.

Il riempimento dello scaldabagno con acqua avviene, aprendo il rubinetto dell'acqua fredda delle rete idrica e il rubinetto dell'acqua calda del miscelatore. Dopo il riempimento, dal miscelatore deve cominciare a scorrere un continuo getto d'acqua. Ormai potete chiudere il rubinetto dell'acqua calda.

Quando dovete svuotare lo scaldabagno è obbligatorio prima di tutto interrompere l'alimentazione elettrica. Bloccate l'erogazione dell'acqua verso lo scaldabagno. Aprite il rubinetto per acqua calda della rubinetteria. Aprite il rubinetto 7(figura 4a) per lasciar correre tutta la quantità d'acqua dallo scaldabagno. Se nell'impianto non è installato un rubinetto di questo genere, lo scaldabagno può essere svuotato direttamente dal tubo di entrata e prima di essere tolto dall'acquedotto.

Togliendo la flangia è normale che fuoriescano alcuni litri d'acqua, rimasti nel serbatoio d'acqua.

Durante lo svuotamento dello scaldabagno devono essere prese misure per prevenire danni dall'acqua che fuoriesce.

In caso che la pressione nella rete di condutture idriche superi il valore indicato sopra nel paragrafo I, deve essere montata una valvola riduttrice, altrimenti lo scaldabagno non sarà utilizzato regolarmente. Il produttore non si assume la responsabilità riguardo i problemi derivanti dall'utilizzo scorretto dello scaldabagno.

3. Collegamento alla rete idraulica.

Assicurarsi che lo scaldabagno sia pieno d'acqua prima di collegarlo all'impianto elettrico.

3.1. I modelli dotati di cavo elettrico e di spina si connettono inserendo la spina nella presa.

Staccando la spina dalla presa di interrompe l'alimentazione elettrica.

Il contatto deve essere regolarmente collegato ad un singolo circuito dotato di un dispositivo di protezione. Esso deve essere collegato a

terra.

3.2. Riscaldatori d'acqua muniti di cavo di alimentazione senza spina

L'apparecchio deve essere connesso ad un singolo circuito elettrico dell'impianto elettrico permanente, munito di una sicura con una corrente nominale dichiarata 16A (20A per una potenza >3700W). La connessione deve essere permanente – senza spine. Il circuito elettrico deve essere munito di una sicura e di un meccanismo integrato che assicura disgiungimento di tutti i poli nelle condizioni di sovratensione di III categoria.

La connessione dei conduttori del cavo di alimentazione dell'apparecchio deve essere eseguita quanto segue:

• Conduttore con colore marrone dell'isolamento – al conduttore di fase dell'impianto elettrico (L)
• Conduttore con colore blu dell'isolamento – al conduttore di neutro dell'impianto elettrico (N)
• Conduttore con colore verdegiallo dell'isolamento – al conduttore di protezione dell'impianto elettrico 12 .

3.3. scaldatore d'acqua senza cavo di alimentazione

L'apparecchio deve essere connesso ad un singolo circuito elettrico dell'impianto elettrico permanente, munito di una sicura con una corrente nominale dichiarata 16A (20A per una potenza >3700W). La connessione viene effettuata tramite conduttori (duri) di rame che hanno solo un filo – un cavo di 3x2,5 mm² per una potenza totale di 3000W (un cavo di 3x4.0 mm² per una potenza >3700W).

Nel contorno elettrico di alimentazione dell'apparecchio deve essere montato un apparecchio assicurante l'interruzione di tutti i poli nelle condizioni di ipertensione di III categoria.

Per montare il conduttore elettrico di alimentazione allo scaldabagno, è necessario smontare il coperchio di plastica (fig. 2).

Il collegamento dei conduttori di alimentazione dovra corrispondere alle segnalazioni sui terminali come segue:

• quello di fase verso indicazione A, A1, L oppure L1.
• quello neutro verso indicazione N (B, B1 oppure N1)
• È obbligatorio collegare il conduttore di protezione alla giuntura a vite, indicata con il segno ‡.

Dopo montaggio il coperchio di plastica si rimette a posto!

Precisazione alla fig. 3:

TS - interruttore termico; TR/EC - regolatore termico/ blocco elettronica; S - Sensore; R - riscaldatore; F - flangia.

IT

PROTEZIONE ANTICORROSIVA - ANODO DI MAGNESIO

L'anodo di magnesio protegge in aggiunta la superficie interna del serbatoio d'acqua dalla corrosione. Esso rappresenta un elemento che si consuma facilmente, sottoposto a un cambiamento periodico. Al fine di ottenere un lungo e sicuro utilizzo del vostro scaldabagno, il produttore raccomanda di far fare visite periodiche, delle condizioni dell'anodo di magnesio, da un tecnico competente e, se necessario sostituirlo. Ciò può avvenire durante la profilassi periodica dell'apparecchio. Per la sostituzione è sufficiente rivolgersi ad un Centro Assistenza Autorizzato!

VI. OPERAZIONI CON L'APPARECCHIO

Questo apparecchio ha quattro principali modalità di lavoro: "Stand by", "Riscaldamento" - per il mantenimento della temperatura impostata, "Smart Control" - modalità di autoapprendimento continuo con selezione automatica della temperatura di riscaldamento indipendentemente dalla modalità attiva di lavoro, e "Smart Home" - per monitoraggio e comando a distanza.

Come extra supplementari si possono indicare: la presenza di segnale acustico, quando si premano i tasti, protezione da gelo del boiler, la funzione "Antilegionella".

1. Accendere la caldaia elettrica

Prima di avviare l'apparecchio assicurarsi che sia correttamente collegato alla rete elettrica e pieno di acqua. L'accensione della caldaia avviene tramite un dispositivo integrato all'installazione come descritto nella sezione 3.3 del paragrafo V o tramite connessione tra la spina e la presa di corrente (se il modello ha un cavo con la spina).

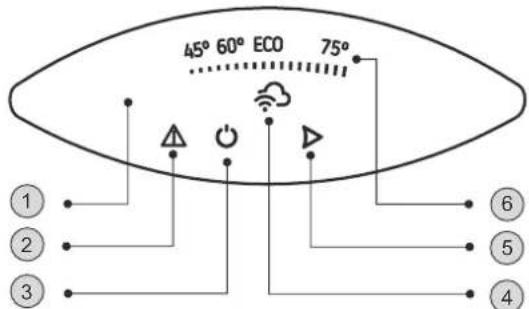

2. Descrizione del pannello di comando dell'apparecchio

45° 60° ECO 75° ① ② ③ ⑥ ⑤ ④

Sul pannello di controllo dell'apparecchio esce informazione per il lavoro e lo stato del boiler.

Designazione di pulsanti ed elementi:

1 – Pannello di controllo
② – Indicatore del problema registrato
3 - Pulsante „Stand by“/ "ON";
4 – Indicatore del modulo Wi-Fi
5 – Pulsante per l'impostazione di modalità di lavoro
6 – Indicatore della temperatura impostata e reale dell'acqua

3. Impostazioni e comando dell'apparecchio

Come accendere il comando elettronico dell'apparecchio

Premere pulsante ⏻ per accendere il comando dell'apparecchio. Sul pannello di controllo esce la modalità di lavoro impostata.

Premere di nuovo il pulsante ⏻ per spegnere il comando elettronico. Si attiva la modalità "Stand By" e l'apparecchio automaticamente entra in modalità "Antigelo". Sul panello di controllo rimane illuminato il pulsante ⏻, pulsante ▶ e l'indicatore della rete Wi-Fi.

•Indicatore di rete Wi-Fi

Gli apparecchi con il dispositivo integrato di Wi-Fi hanno la possibilità di collegamento con il sistema di comando a distanza e di monitoraggio in tempo reale. Tramite l'indicatore del modulo Wi-Fi potete avere informazione sull'attività della rete.

L'indicatore rimane sempre illuminato, quando la rete Wi-Fi è collegata e lampeggia, quando la rete è interrotta.

Per gli apparecchi previsti per il lavoro con la rete locale senza internet, L'indicatore - 🎨 lampeggia.

L'accesso all'apparecchio si può realizzare tramite dispositivi mobili (telefono, tablet, computer). Istruzioni dettagliate per il lavoro a distanza potete trovate nell'istruzione "Istruzioni per l'uso del modulo di comunicazione wireless integrato (Wi-Fi)", consegnata con il vostro apparecchio.

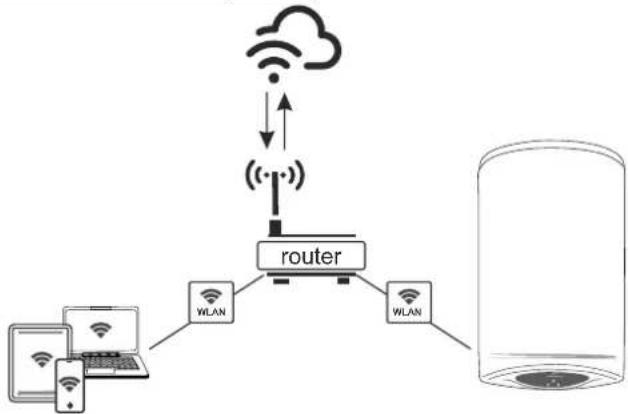

Comando tramite internet (Outdoor)

Per gli apparecchi, che lavorano con rete Wi-Fi e collegamento internet, l'indicatore è rappresentato con il simbolo -

Istruzioni dettagliate per il lavoro tramite internet potete trovate nell'istruzione "Istruzioni per l'uso del modulo di comunicazione wireless integrato (Wi-Fi)", consegnata con il vostro apparecchio.

Se l'indicatore per la rete Wi-Fi manca sul pannello di controllo, allora voi disponete del modello base di questo gamma di prodotti. Potete gestire l'apparecchio in modalità "Comando manuale" sul pannello di comando.

Attenzione! Per uscire dalla modalità "monitoraggio e comando a distanza" dovete premere il tasto ▶.

- Modalità "Comando manuale"

Il lavoro in "Comando manuale" si effettua tramite il pulsante ▶. La modalità attiva e lo stato corrente dell'apparecchio vengono mostrati tramite un indicatore luminoso sul pannello di controllo:

Modalità attiva (temperatura impostata) e scala per l'indicazione della temperatura

45°......

60°......

ECO......

75°......

Tramite il pulsante ▶ si imposta la modalità di lavoro. Avete la possibilità di scegliere uno dei quattro regimi: 45 °C, 60 °C, ECO oppure 75 °C.

Ogni volta, quando premete questo pulsante, si imposta il regime in sequenza, che passa da 45°C, 60°C, ECO oppure 75°C, come segue:

Regimi 45 °C

In questo regime l'apparecchio scalderà l'acqua fino alla temperatura all'incirca 45 °C.

Sul pannello di controllo l'indicatore luminoso dà retroindicazione per la scelta fatta. Durante il riscaldamento, il primo settore della scala luminosa lampeggia. Al raggiungimento della temperatura impostata, il settore della scala si illumina costantemente.

Regimi 60 °C

In questo regime l'apparecchio scalderà l'acqua fino alla temperatura all'incirca 60 °C.

Sul pannello di controllo l'indicatore luminoso dà retroindicazione per la scelta fatta. Durante il riscaldamento, il primo e il secondo settore della scala lampeggiano. Quando la temperatura dell'acqua arriva a 45°C, il primo settore s'illumina costantemente e li secondo continua a lampeggiare. Al raggiungimento della temperatura impostata (60°C), tutti e due settori della scala si illuminano costantemente.

Regimi 75 °C

In questo regime l'apparecchio scalderà l'acqua fino alla temperatura all'incirca di 75 °C.

Sul pannello di controllo l'indicatore luminoso dà retroindicazione per la scelta fatta. Durante il riscaldamento il primo, il secondo e il terzo settore della scala lampeggiano. Quando la temperatura dell'acqua arriva a 45 °C, il primo settore s'illumina costantemente e li secondo e il terzo continuano a lampeggiare. Quando la temperatura dell'acqua arriva a 60 °C, il primo e il secondo settore s'illuminano costantemente e li terzo continua a lampeggiare.

Al raggiungimento della temperatura impostata (75°C), tutta la scala si illumina costantemente.

Regimi ECO (modalità di autoapprendimento)

Questo regime è adatto soprattutto alla presenza di abitudini continue riguardo l'uso di acqua calda (per es.: fate la doccia ogni giorno sempre allo stesso orario). Per attivare il riscaldatore in modalità "Eco" premere il pulsante

▶, fino all'apparizione dell'indicazione luminosa ECO sul pannello di controllo. La prima settimana, durante la quale si effettua l'adattamento dell'apparecchio secondo le abitudini della famiglia, l'acqua si scalda fino a 70°C. Dopo questo periodo il valore massimo di riscaldamento dell'acqua è in base al reale uso.

Durante il riscaldamento tutta la scala luminosa lampeggia. Quando l'acqua si scalda fino a 45 °C, il primo settore s'illumina costantemente, mentre il secondo e il terzo continuano a lampeggiare. Quando la temperatura dell'acqua arriva a 60 °C, il primo e il secondo settore s'illuminano costantemente e li terzo continua a lampeggiare. Al raggiungimento della temperatura impostata (70°C), tutta la scala si illumina costantemente.

Nelle modalità "ECO" il boiler elettrico elabora un proprio algoritmo di lavoro per garantire risparmio di spese per consumo di energia, rispettivamente per ridurre la vostra bolletta, ma per mantenere anche al massimo il comfort.

Attenzione! La caldaia elettrica TESY che possiedi ha la classe energetica più alta. La classe dell'apparecchio è garantita solo quando l'apparecchio è utilizzato in modalità ECO "Eco smart" a causa degli indicativi risparmi energetici generati.

Principio di lavoro: dopo la selezione della modalità "Eco", l'apparecchio autoapprenderà le vostre abitudini ed elaborerà da solo un programma settimanale per assicurare la quantità necessaria di acqua nel rispettivo momento, ma anche per garantire risparmio dell'energia elettrica e ridurre la vostra bolletta. Il principio di lavoro richiede un periodo di autoapprendimento, che dura una settimana, dopo il regime "Eco" automaticamente applica il ciclo studiato di lavoro e comincia ad accumulare riduzione dell'energia elettrica senza toccare il vostro comfort, calcolato in base alle vostre abitudini. L'apparecchio continua a seguire le vostre abitudini e "studiare" sempre.

Se voi cambiate le abitudini, l'apparecchio non potrebbe elaborare un algoritmo troppo preciso, il quale garantire il vostro comfort e assicurare acqua calda, quando ne avete bisogno.

Nota: in caso di interruzione dell'alimentazione elettrica, l'apparecchio conserva le impostazioni fino a 12 ore.

In caso di necessità di un singolo riscaldamento dell'acqua alla temperatura massima, in modalità attivata ECO, impostare il regime 75°C. Allora l'algoritmo ECO rimane. Se ritornate di nuovo alla modalità ECO, il lavoro dello scaldabagno continua secondo l'algoritmo elaborato.

Funzione "Antigelo"

La funzione "antigelo" è attiva con la modalità "Stand By".

Se avete l'intenzione di non usare il boiler a lungo tempro, proteggete il suo contenuto dal gelo premendo il pulsante ⏻, per attivare la funzione "Antigelo", allora il riscaldatore manterrà la temperatura dell'acqua all'incirca 10 °C.

IMPORTANTE: L'alimentazione elettrica dell'apparecchio deve essere accesa. La valvola di protezione e il rispettivo tubo d'acqua dell'apparecchio devono essere obbligatoriamente assicurati contro il gelo.

Funzione "TORNA ALLE IMPOSTAZIONI DI FABBRICA"

Per eseguire la funzione è importante che la caldaia sia in modalità "stand by". Si esegue tenendo premuti i pulsanti ⏻ e ▶ per almeno dieci secondi. Durante questi dieci secondi, si dovrebbero sentire due segnali acustici. Il primo è un "test", s'illumineranno tutti i simboli del pannello, e a protratta detenzione dei pulsanti si sentirà il secondo avviso, il ciò significa il ripristino delle impostazioni di fabbrica dell'apparecchio.

Funzione "Antilegionella"

La bassa temperatura dell'acqua nel boiler crea un ambiente favorevole per la proliferazione di microorganismi e della Legionella, che può essere molto pericolosa per l'organismo umano.

La funzione Antilegionella/Desinfezione è una funzione innovativa e si attiva in automatico per proteggere lo scaldabagno dalla proliferazione di batteri nell'acqua calda.

Se per il periodo di 7 giorni l'acqua nello scaldabagno non raggiunge la temperatura di 65 °C, si attiva la funzione "Antilegionella". L'acqua nello scaldabagno raggiunge i 65 °C e viene mantenuta per 60 minuti.

4. Problemi registrati

In caso di un problema registrato, tutti i simboli dell'apparecchio si spengono. Il simbolo Ⓐ s'illumina sul pannello e comincia a lampeggiare. Nello stesso tempo il riscaldatore dell'apparecchio si spegne (l'apparecchio non scalda più) e l'indicazione per la modalità di lavoro si spegne. I diversi errori sono codificati con un numero diverso di lampeggi del simboli (lampeggia n volte e si spegne per 2 secondi).

Elenco degli errori e i rispettivi codici:

Codice dell'errore / numero di lampeggi/		Denominazione dell'errore
1 errore	1 Il sensore inferiore è interrotto
2	errore 2	Il sensore inferiore è cortocircuitato
3	errore 3	Il sensore superiore è interrotto
4	errore 4	Il sensore superiore è cortocircuitato
5	errore 5	Riscaldatore acceso a secco
6	errore 6	Impostazione data e ora

Attenzione! In caso di problema "errore 6": È necessario trovare la rete wireless proveniente dalla caldaia: "TCHxxxxxxx" e collegarsi ad essa.

Nota: se appare uno degli errori sopra elencati, si prega di mettersi in contatto con un centro di assistenza autorizzato! I centri di assistenza sono specificati nella scheda di garanzia.

VII. MANUTENZIONE PERIODICA

Se lo scaldabagno funziona normalmente, sotto l'influsso della temperatura alta sulla superficie del riscaldatore viene depositato calcare. Ciò peggiora lo scambio di calore fra il riscaldatore e l'acqua. La temperatura sulla superficie del riscaldatore e nella zona intorno ad esso, aumenta. Si osserva un rumore caratteristico /di acqua bollente/. Il regolatore termico comincia ad accendersi e a spegnersi più spesso. È possibile che si verificasse "un falso" azionamento della protezione di temperatura. Perciò il produttore di questo apparecchio raccomanda di fare ogni due anni profilassi al vostro scaldabagno da parte del Centro di assistenza autorizzato. Questa profilassi deve comprendere la pulizia e l'ispezione del protettore anodico (negli scaldabagni a rivestimento in vetroceramica), che se necessario deve essere sostituito da un nuovo. Per pulire l'impianto usate un panno umido. Non usate prodotti di pulizia abrasivi neppure quelli contenenti solvente. Non versare acqua sull'impianto.

Il produttore non comporta alcuna responsabilità riguardo tutte le conseguenze derivanti dalla non osservanza della presente istruzione.

Avvertenze per la tutela dell'ambiente

Gli apparecchi elettrici vecchi sono materiali pregiati, non rientrano nei normali rifiuti domestici! Preghiamo quindi i gentili clienti di contribuire alla salvaguardia dell'ambiente e delle risorse e di consegnare il presente apparecchio ai centri di raccolta competenti, qualora siano presenti sul territorio).
