РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ModEco Cloud 50 Tesy

BG БОЙЛЕР ЕЛЕКТРИЧЕСКИ 2-5 Инструкция за употреба и съхранение

Екипът на TESY сърдечно Ви честити новата покупка. Надяваме се, че новият Ви уред ще допринесе за подобряване на комфорта във Вашия дом.

Настоящото техническо описание и инструкция за експлоатация има за цел да Ви запознае с изделието и условията за неговото правилно монтиране и експлоатация. Инструкцията е предназначена и за правоспособните техници, които ще монтират първоначално уреда, демонтират и ремонтират в случай на повреда.

Моля, имайте предвид, че спазването на указанията в настоящата инструкция е преди всичко в интерес на купувача. Заедно с това е и едно от гаранционните условия, посочени в гаранционната карта, за да може купувачът да ползва безплатно гаранционно обслужване. Производителят не отговаря за повреди в уреда, причинени в резултат на експлоатация и/или монтаж, които не съответстват на указанията и инструкциите в това ръководство.

Електрическият бойлер отговаря на изискванията на EN 60335-1, EN 60335-2-21.

I. ПРЕДНАЗНАЧЕНИЕ

Уредът е предназначен да обезпечава с гореща вода битови обекти, имащи водопроводна мрежа с налягане не повече от 6 bars (0.6 MPa).

Той е предназначен за експлоатация само в закрити и отопляеми помещения, в които температурата не пада под 4 °C и не е предназначен да работи в

непрекъснато проточен режим. Уредът е предназначен да работи в региони с твърдост на водата до 10 °dH. В случай, че бъде монтиран в регион с"потвърда" вода е възможно много бързото натрупване на варовикови отлагания, които предизвикват характерен шум при загряване, а и бързо повреждане на ел.част. За региони с по твърди води се препоръчва почистване на уреда от натрупаните варовикови отлагания всяка година.

1. Номинална вместимост, литри - виж табелката върху уреда
2. Номинално напрежение - виж табелката върху уреда
3. Номинална мощност - виж табелката върху уреда
4. Номинално налягане - виж табелката върху уреда

Това не е водопроводно налягане. То е обявено за уреда и се отнася до изискванията на стандартите за безопасност.

1. Тип на бойлера - затворен акумулиращ водонагревател, с топлоизолация
2. Дневно потребление на електроенергия - виж Приложение I
3. Обявен товарен профил - виж Приложение I
4. Количество на смесена вода при 40 °C V40 в литри - виж Приложение I
5. Максимална температура на термостата - виж Приложение I
6. Фабрично зададени температурни настройки - виж Приложение I
7. Енергийна ефективност при подгряване на водата - виж Приложение I

III. ВАЖНИ ПРАВИЛА

• Бойлерът да се монтира само в помещения с нормална пожарна обезопасеност.
• Не включвайте бойлера без да сте се убедили, че е пълен с вода.

Монтажа, свързването към водопроводната мрежа и свързването към електрическата мрежа трябва да се изпълнят от правоспособни техници. Правоспособен техник е лице, което има съответните компетенции съгласно нормативната уредба на съответната държава.

• При свързване на бойлера към електрическата мрежа да се внимава за правилното свързване на защитния проводник (при модели без шнур с щепсел).
• При вероятност температурата в помещението да спадне под 0°C, бойлерът трябва да се източи (следвайте процедурата описана в т.В, подточка 2 "Свързване на бойлера към водопроводната мрежа"). При модели с възможност за настройка, може да се използва режим против замръзване, като се спазват условията в параграф VII.
• При експлоатация (режим на нагряване на водата), е нормално да капе вода от отвора за източване на предпазния клапан. Същият трябва да бъде оставен открит към атмосферата. Трябва да бъдат взети предварителни мерки за отвеждане или събиране на изтеклото количество за избягване на щети, като не трябва да се нарушават изискванията описани в т. 2 от параграф V
• По време на загряване от уреда може да има шум от свистене (завираща вода). Това е нормално и не индикира повреда. Шумът се засилва с времето и причината е натрупания варовик.
• За да бъде премахнат шума е необходимо уредът да бъде почистен. Тази услуга не е предмет на гаранционно обслужване.
• За безопасната работа на бойлера, възвратно-предпазния клапан редовно да се почиства и преглежда дали функционира нормално /да не е блокиран/, като за районите със силно варовита вода да се почиства от натрупания варовик. Тази услуга не е предмет на гаранционното обслужване.

Забраняват се всякакви промени и преустройства в конструкцията и електрическата схема на бойлера. При констатиране на такива гаранцията за уреда отпада. Като промени и преустройства избира всяко премахване на вложени от производителя елементи, вграждане на допълнителни оненти в бойлера, замяна на елементи с аналогични неодобрени от производителя.

• Ако захранващият шнур (при моделите окомплектовани с такъв) е повреден, той трябва да бъде заменен от сервизен представител или лице с подобна квалификация, за да се избегне всякакъв риск.
• Този уред е предназначен да бъде използван от деца на 8 и над 8 годишна възраст и хора с намалени физически, чувствителни или умствени способности, или хора с липса на опит и познания, ако са под наблюдение или инструктирани в съответствие с безопасната употребата на уреда и разбират опасностите, които могат да възникнат.
• Децата не трябва да си играят с уреда.
• Почистването и обслужването на уреда не трябва да се извършва от деца, които не са под надзор.

Уредът се състои от корпус, фланец в долната си част /при бойлери за вертикален монтаж/ или в страни /при бойлери за хоризонтален монтаж/, предпазен пластмасов панел и възвратно-предзен клапан. 1. Корпусът се състои от стоманен резервоар (водосъдържател) и кожух (външна обвивка) с топлоизолация между тях от екологично чист високоплътен пенополиуретан, и две тръби с резба G ½" за подаване на студена вода (със син пръстен) и изпускане на топла (с червен пръстен).

Вътрешния резервоар е от черна стомана защитена със специално стъкло-керамично или емайлово покритие.

1. На фланеца е монтиран електрически нагревател. При бойлерите със стъкло-керамично покритие е монтиран и магнезиев протектор. Електрическият нагревател служи за нагряване на водата в резервоара и се управлява от термостата, който автоматично поддържа определена температурата. Уредът разполага с вградено устройство за защита от прегряване (термоизключвател), което изключва нагревателя от електрическата мрежа, когато температурата на водата достигне твърде високи стойности.

2. Възвратно-предпазният клапан предотвратява пълното изпзване на уреда при спиране на подаването на студена вода от водопроводната мрежа. Той защитава уреда от повишаване на налягането във водосъдържателя до стойност по-висока от допустимата при режим на загряване (при повишаване на температурата водата се разширява и налягането се повишава), чрез изпускане на излишъка през дренажния отвор.

Възвратно-предпазният клапан не може да защиты уреда при подавано от водопровода налягане по-високо от еното за уреда.

ВИМАНИЕ! НЕПРАВИЛНИЯТ МОНТАЖ И СВЪРЗВАНЕ НА УРЕДА ЩЕ ГО НАПРАВИ ОПАСЕН СТЕЖКИ ПОСЛЕДСТВИЯ ЗА ЗДРАВЕТО И ДОРИ СМЪРТ НА ПОТРЕБИТЕЛИТЕ. ТОВА СЪЩО МОЖЕ ДА ДОВЕДЕ ДО ЩЕТИ ЗА ИМУЩЕСТВО ИМ, КАКТО И НА ТОВА НА ТРЕТИ ЛИЦА, ПРИЧИНЕНИ ОТ НАВОДНЯВАНЕ, ВЗРИВ, ПОЖАР. Монтажа, свързването към водопроводната мрежа и свързването към електрическата мрежа трябва да се изпълнят от правоспособни техници. Правоспособен техник е лице, което има съответните компетенции съгласно нормативната уредба на съответната държава.

1. Монтаж

Препоръчва се монтирането на уреда да е максимально близко до местата за използване на топла вода, за да се намалят топлинните загуби в тръбопровода. При монтаж в баня той трябва да бъде монтиран на такова място, че да не бъде обливан с вода от душ или душ-слушалка.

При монтаж към стена - уредът се окачва за носещата планка монтирана към корпуса му. Окачването става на две куки (min. ∅ 10 mm) закрепени надеждно към стената (не са включени в комплекта за окачване). Конструкцията на носещата планка, при бойлери за вертикален монтаж е универсална и позволява разстоянието между куките да бъде от 220 до 310 мм - фиг. 1а.

За избягване причиняването на вреди на потребителя и на трети лица в случаи на неизправност в системата за снабдяване с топла вода е необходимо уреда да се монтира в помещения имащи подова хидроизоляция и дренаж в канализацията. В никакъв случаи не слагайте под уреда предмети, които не са водоустойчиви. При монтиране на уреда в помещения без подова хидроизоляция е необходимо да се направи защитна вана под него с дренаж към канализацията.

Забележка: защитната вана не влиза в комплекта и се избира/закупува от потребителя.

2. Свързване на бойлера към водопроводната мрежа

Фиг.4: а - за вертикален;

Където: 1-Входяща тръба; 2 – предпазен клапан; 3-редуцир вентил (при налягане във водопровода над 0.6 МРа); 4- спирателен кран; 5 – фуния с връзка към канализацията; 6-маркуч; 7 – кран за източване на бойлера

При свързването на бойлера към водопроводната мрежа трябва да се имат предвид указателните цветни знаци /пръстени/ на тръбите: син - за студена /входящата/ вода, червен - за гореща /изходящата/ вода. Задължително е монтирането на възвратно-предпазния клапан, с който е закупен бойлера. Той се поставя на входа за студена вода, в съответствие със стрелката на корпуса му, която указва посоката на входящата вода.

Изключение: Ако местните регулации (норми) изискват използването на друг предназначен клапан или устройство (отговарящ на EN 1487 или EN 1489), то той трябва да бъде закупен допълнително. За устройства отговарящи на EN 1487 максимальното обявено работно налягане трябва да бъде 0.7 MPa. За други предпазни клапани, налягането на което са калибрирани трябва да бъде с 0.1 MPa под маркираното на табелката на уреда. В тези случаи възвратно предназния клапан доставен с уреда не трябва да се използва.

Не се допуска друга спирателна арматура между възвратно-предпазния клапан (предпазното устройство) и уреда.

Наличието на други (стари) възвратно-предпазни клапани може да доведе до повреда на вашия уред и те трябва да се премахнат.

Не се допуска навиването на клапана към резби с дължина над 10 мм., в противен случай това може да доведе до повредата му на вашия клапан, което е опасно за вашия уред.

При бойлерите за вертикален монтаж предназиям клапан трябва да бъде свързан към входящата тръба при свален пластмасов панел на уреда. След като е монтиран той трябва да бъде в позиция, както е показано на фиг.2.

Възвратно-предпазният клапан и тръбопровода от него към бойлера трябва да бъдат защитени от замръзване. При дренциране с маркуч – свободният му край трябва винаги да е отворен към атмосферата (да не е потопен). Маркуча също трябва да е осигурен срещу замръзване.

За да напълните уреда с вода, първо отворете само крана за топла вода на смесителната батерия след него. След това отворете крана за студена вода преди него. Уредът е напълнен, когато от смесителната батерия потече непрекъсната струя вода. Затворете крана за топла вода.

Когато се налага изпразване на бойлера, е задължително първо да прекъснете електрическото захранване към него. Спрете подаването на вода към уреда. Отворете крана за топла вода на смесителната батерия. Отворете крана 7 (фиг. 4) за да източите водата от бойлера. Ако в инсталацията не е инсталиран такъв, бойлерът може да бъде източен директно от входящата му тръба, като предварително бъде разкачен от водопровода

При свалянето на фланеца е нормално да изтекат няколко литра вода останали във водосъдържателя.

При източване трябва да се вземат мерки за предотвратяване на щети от изтичащата вода.

В случай, че налягането във водопроводната мрежа надвишава посочената стонойст в параграф I по-горе, то е необходимо да се монтира редуцир вентил, в противен случай бойлера няма да бъде експлоатиран правилно. Производителят не поема отговорност за произтеклите проблеми от неправилна експлоатация на уреда.

3. Свързване към електрическата мрежа.

Преди да включите електрическото захранване, уверете се че уреда е пълен с вода.

3.1. При моделите снабдени със захранващ шнур в комплект с щепсел свързването става, като той бъде включен в контакт.

Разединяването от електрическата мрежа става, като изключите щепсела от контакта.

Контактът трябва да бъде правилно свързан към отделен токов кръг осигурен с предпазител. Той трябва да бъде мен.

3.2. Водонагреватели окомплектовани със захранващ шнур без щепсел

Уредът трябва да бъде свързан към отделен токов кръг от стационарната електрическата инсталация, осигурен с предпазител с обявен номинален ток 16А (20А за мощност > 3700W). Свързването трябва да е постоянно – без щепселни съединения. Токовият кръг трябва да бъде осигурен с предпазител и с вградено устройство, което осигурява разединяване на всички полюси в условията на свръхнапрежение категория III.

Свързването на проводниците на захранващия шнур на уреда трябва да бъде изпълнено както следва:

• Проводник с кафяв цвят на изолацията – към фазовия проводник от електрическата инсталация (L)
• Проводник със син цвят на изолацията – към неутралния проводник от електрическата инсталация (N)
• Проводник със жълто-зелен цвят на изолацията – към защитния проводник от електрическата инсталация

Уредът трябва да бъде свързан към отделен токов кръг от стационарната електрическата инсталация, осигурен с предпазител с обявен номинален ток 16А (20А за мощност > 3700W). Свързването се осъществява с медни едножилни (твърди) проводници - кабел 3 x 2,5 mm² за обща мощност 3000W (кабел 3 x 4.0 mm² за мощност > 3700W). В електрическия контур за захранване на уреда трябва да бъде вградено устройство, което осигурява разединяване на всички полюси в условията на свръхнапрежение категория III.

За да се монтира захранващия електрический проводник към бойлера е необходимо да се свали пластмасовия капак (фиг. 2а). Свързването на захранващите проводници трябва да е в съответствие с маркировките на клемите, както следва:

• фазовия към означение А или А1 или L или L1
• неутралния към означение N (В или B1 или N1)
• Задължително е свързването на защитният проводник към винтовото съединение, означено със знак 12

ВИМАНИЕ! Изолацията на захранващите проводници от електрическата инсталация трябва да бъде защитена от допир с фланеца на уреда (в зоната под пластмасовия капак). Примерно с изолационен шлаух с температурна устойчивост по-голяма от 90°C.

След монтаж, пластмасовият капак се поставя отново!

Пояснение към фиг.3:

TS – термоизключвател; TR/EC – терморегулатор/ електронен блок; R – нагревател; F – фланец; S– сензор

VI. АНТИКОРОЗИОННА ЗАЩИТА - МАГНЕЗИЕВ АНОД

Магнезиевият аноден протектор допълнително защитава вътрешната повърхност на водосъдържателя от корозия. Той е износваш се елемент, който подлежи на периодична подмяна, която е за сметка на потребителя. С оглед на дългосрочната и безаварийна експлоатация на Вашия бойлер производителят препоръчва периодичен преглед на състоянието на магнезиевия анод от правоспособен техник и подмяна при необходимост, като това може да стане по време на периодичната профилактика на уреда. За извършване на подмяната се обърнете към оторизиран сервис или правоспособен техник!

VII. РАБОТА С УРЕДА.

Този уред има четири основни режима на работа: "Stand by", "Нагряване" - за поддържане на зададена температура, "Smart Control" - непрекъснато самообучаващ се режим с автоматично избиране на температурата на загряване независимо от активния работен режим и : Smart Home " - за дистанционен мониторинг и управление.

Като допълнителни екстри могат да се отбележат, наличие на звуков сигнал при натискане на бутоните, предпазване от замръзване на бойлера, функция "Антилегионела".

1. Включване на електрическия бойлер

Преди първоначално включване на уреда се уверете, че е свързан правилно към електрическата мрежа и е напълнен с вода. Включването на бойлера се осъществява посредством устройството вградено в инсталацията описано в подточка 3.3 от параграф V или свързване на щепсела с контакта (ако модела е с шнур с щепсел).

На контролния панел на уреда се извежда информация за работата и състоянието на бойлера.

Обозначение на бутоните и елементите:

① - Контролен панел

2 - Индикатор на регистриран проблем

6 - Индикатор на зададената и действителната температура на водата

Включване на електронното управление на уреда

Натиснете бутона ⏻ за да включите управлението на уреда. На контролния панел се визуализира зададеният работен режим.

ECO Power Cloud Play

Натиснете отново бутон ⏻ за да изключите електронното управление. Активира се режим "Stand By" и уреда автоматично влиза в режим "Против замръзване". На контролния панел остава засветен бутон ⏻, бутон ▶ и индикатора на Wi-Fi връзката.

-Индикатор на Wi-Fi връзката

Уредите с вградено Wi-Fi комуникационно устройство имат възможност за свързване със система за дистанционно управление и мониторинг в реално време. Посредством индикатора на Wi-Fi

модула Вие имате информация за активността на връзката.

Индикаторът свети постоянно, когато има осъществена Wi-Fi връзка с уреда и мига, когато връзката е прекъсната.

Локално управление (Indoor)

За уреди предвидени да работят с локална връзка без необходимост от интернет свързаност, индикаторът 📋 - мига.

Достъпът до уреда може да се осъществи посредством мобилни устройства (телефон, таблет, РС). Подробни инструкции за дистанционна работа с уреда, може да намерите в инструкцията "Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi)", предоставена в комплекта на Вашия уред.

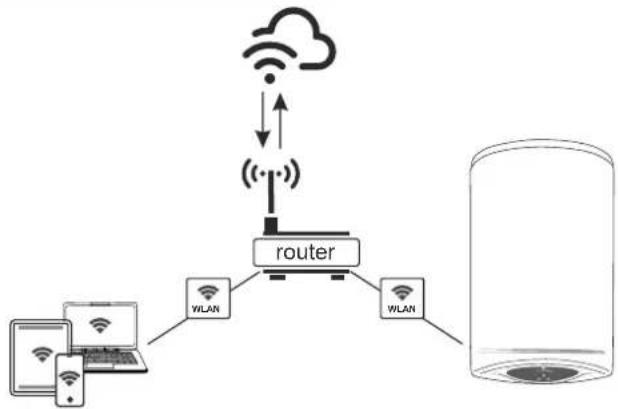

Управление през интернет(Outdoor)

За уреди предвидени да работят с Wi-Fi мрежи и връзка с интернет, индикаторът е представлен със символ -

Подробни инструкции за управление на уреда през интернет, може да намерите в инструкцията "Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi)", предоставена в комплекта на Вашия уред.

В случай, че индикатора за Wi-Fi връзка не е наличен на Вашия контролен панел, то Вие разполагате с базов модел на тази гама уреди. Вие може да управлявате Вашия уред в режим "Ръчно управление" през контролния панел.

Внимание! Излизането от режима на дистанционен

MONITORING и управление, може да се извърши чрез натискане на бутон ▶.

- Режим "Ръчно управление"

Управлението в "Ръчно управление" се осъществява с бутон ▶. Активният режим и текущото състояние на уреда се показват на чрез светлинен индикатор на контролния панел:

Чрез бутона ▶ се избира работен режим. Имате възможност да изберете един от четирите режима 45°C, 60°C, ECO или 75°C.

Всеки път, когато натиснете този бутон, се избира режим в последователност, която преминава от 45°C, 60°C, ECO или 75°C както следва:

Режими 45°C

В този режим уредът ще загрее водата до температура приблизително 45 °C.

На контролния панел, светлинния индикатор дава обратна връзка за направения избор. По време на загряване, първият сектор на светлинната скала мига. При достигане на зададената температура секторът от скалата светва постоянно.

Режими 60°C

В този режим уредът ще загрее водата до температура приблизително 60 °C.

На контролния панел, светлинния индикатор дава обратна връзка за направения избор. По време на загряване първи и втори сектор на светлинната скала мигат. При загряване на водата до 45 °C, първи сектор светва постоянно, а втори сектор на скалата продължава да мига. При достигане на зададената температура (60°C), и двата сектора от скалата светват постоянно.

Режими 75°C

В този режим уредът ще загрее водата до температура приблизително 75°C.

На контролния панел, светлинния индикатор дава обратна връзка за направения избор. По време на загряване първи, втори и трети сектор на светлинната скала мигат. При загряване на водата до 45 °C, първи сектор светва постоянно, а втори и трети сектор на скалата продължава да мига. При загряване на водата до 60 °C, и втори сектор светват постоянно, а трети сектор на скалата продължава да мига. При достигане на зададената температура (75°C), цялата скалата светва постоянно.

Този работен режим е подходящ преди всичко при наличие на затвърдени навици по отношение потреблението на топла вода (пример: къпете се всеки ден приблизително по едно и също време). За работа на водонагревателя в режим "Eco" натискайте бутон ►, до появата на светлинна индикация ECO на контролния панел. Първата седмица, през която се извършва обучението на уреда според навиците на домакинството, и водата се загрява до 70°C. След този период максимальната стойност на загряване на водата е съгласно реалната потребност.

По време на загряване цялата светлинна скала мига. При загряване на водата до 45 °C, първи сектор светва постоянно, а втори и трети сектор на скалата продължават да мигат. При загряване на водата до 60 °C и втори сектор светват постоянно, а трети сектор на скалата продължава да мига. При достигане на температура 70°C, цялата скалата светва постоянно.

В режимите " ECO " ел. бойлер изработка собствен алгоритъм на работа, за да гарантира спестяване на разходи за енергия, съответно да намали Вашата сметка за електричество, но да запази максимально комфорта при употреба.

Внимание! Електрическия бойлер TESY, който притежавате е с максимально висок енергиен клас. Класът на уреда е гарантиран само при работа на уреда в режим ECO, поради значителните юкономии от енергия, които се генерират.

Принцип на работа: след избора на режима "Еко", уредът ще изучи вашите навици и ще си изработи сам седмична програма, така че да ви осигури нужното количество вода, в съответния момент, в който се нуждаете от нея, но и така че да генерира икономия от енергия и да намали сметката Ви за електричество. Принципа на работа изисква период на самообучение, който трае една седмица, след което режим "Еко" автоматично възпроизвежда проучения цикъл на работа и започва да натрупва икономия от енергия без да нарушава Вашият комфорт, изчислен на база изследваните Ви навици. Уредът продължава да следи навиците Ви и да се самообучава непрекъснато.

В случай че променяте често навиците си, уредът не би могъл да изработи съвсем точен алгоритьм, който да гарантира вашият комфорт и да осигурява топла вода точно когато ви е необходима.

Забележка: При отпадане на захранването, уредът си запазва настройките до 12 часа.

При необходимост от еднократно загряване на водата до максимальна температура, при активиран ECO режим, изберете режим 75 °C. При тази промяна ECO алгоритъма се запазва. При връщане отново в ECO режим, работата на водонагревателя продължава по изработения алгоритъм.

Функция "Против замръзване"

Функцията "против замръзване" е активна при режим "Stand By".

Ако възнамерявате да не използвате водонагревателя за дълго време, защитете съдържанието му от замръзване като натиснете бутон ⏻, за да активирате функция "Против замръзване", при което водонагревателят ще поддържа температурата на водата на приблизително 10 °C.

ВАЖНО: Електрическото захранване на уреда трябва да бъде включено. Предпазния клапан и тръбопровода от него към уреда задължително трябва да са осигурени срещу замръзване.

- Функция "ВРЪЩАНЕ НА ФАБРИЧНИТЕ НАСТРОЙКИ"

За да се осъществи функцията е важно бойлера да бъде, в режим "Stand by". Осъществява се чрез задържане на бутоните ⏻ и ▶ за минимум 10 секунди. През тези 10 секунди, Вие трябва да чуете два звукови сигнала. Първият е "тест", ще ви светнат всички символи на панела и при продължаване на задържане на бутоните ще чуете втория сигнал, който вече символизира че сте върнали уреда към фабрични настройки.

- Функция "Антилегионела"

Ниската температура на водата в бойлера, създава благоприятна среда за развитие на микроорганизми и най-вече бактерията Легионела, която може да е изключително опасна за човешкия организъм.

Функция Антилегионела/ Дезинфекция е иновативната функция и се включва автоматично с цел да предпази бойлера от зараждането на бактерии в топлата вода.

В случай, че в продължение на 7 дни водата във водонагревателя не достигне температура 65 °C, се включва функцията антиолегионела. Водата във водонагревателя се затопля до 65 °C и се поддържа в продължение на 60 минути.

Регистрирани проблеми

При регистриран проблем в устройството всички символи изгасват. Символът цветва на панела и започва да мига. Едновременно с това нагревателят на уреда се изключва (uredът спира да загрява) и индикацията за работен режим изгасва. Различните грешки са кодирани с различен брой премигвания на символа (мига N пъти и изгасва за 2 секунди).

Списък на грешките, и техните кодове:

Код на грешката /брой премигвания/		Наименование на грешката
1	грешка 1	Долният датчик е прекъснат
2	грешка 2	Долният датчик е на късо
3	грешка 3	Горният датчик е прекъснат
4	грешка 4	Горният датчик е на късо
5	грешка 5	Включен нагревател на сухо
6	грешка 6	Настройка на дата и час

Внимание! При спиране или изключване на захранването повече от 2 часа, уредът регистрира грешка "грешка 6". Необходимо е да откриете ефирната безжична мрежа излъчвана от бойлера: "ТСНххххххх" и да се свържете към нея (чрез смартфон, таблет, лаптоп).

Забележка: При индикация за регистрирана някоя от горе изброените грешки, моля свържете се с оторизиран сервис! Сервизите са посочени в гаранционната карта.

При нормална работа на бойлера, под въздействието на високата температура на повърхността на нагревателя се отлага варовик /т.н.котлен камък/. Това влошава топлообмена между нагревателя и водата. Температурата на повърхността на нагревателя и в зоната около него се повишава. Появява се характерен шум/на завираща вода/. Терморегулатора започва да включва и изключва

по-често. Възможно е "лъжливо" задействане на температурната защита. Поради това производителят на този уред препоръчва профилактика на всеки две години на Вашият бойлер от оторизиран сервизен център или сервизна база, като услугата е за сметка на клиента. Тази профилактика трябва да включва почистване и преглед на анодния протектор (при бойлери със стъклокерамично покритие), който при необходимост да се замени с нов.

За да почистите уреда използвайте влажна кърпа. Не използвайте абразивни или съдържащи разтворител почистващи вещества.

Производителят не носи отговорност за всички последици, вследствие неспазване на настоящата инструкция.

Указания за опазване на околната среда

Старите електроуреди съдържат ценни материали и поради това не трябва да се изхвърлят заедно с битовата смет! Молим Ви да съдействате с активния си принос за опазване на ресурсите и околната среда и да предоставите уреда в организираните изкупвателни пунктове (ако има такива).

EN

Код ошибки/ количеством миганий/		Наименование ошибки
1 ошибка 1		Долният датчик е прекъснат
2 ошибка 2		Долният датчик е на късо
3 ошибка 3		Горният датчик е прекъснат
4 ошибка 4		Горният датчик е на късо
5 ошибка 5 включен нагревател на сухо
6	ошибка 6 Настройка даты и времени

1. Включване на електрическия бойлер

1 - Контролен панел
② - Индикатор на регистриран проблем
3 - Бутон „Stand by”/ "ON";
4 - Индикатор на Wi-Fi модула
⑤ - Бутон за избор на работен режим
6 - Индикатор на зададената и действителната температура на водата

- Индикатор на Wi-Fi връзката

- Функция "ВРЪЩАНЕ НА ФАБРИЧНИТЕ НАСТРОЙКИ"

4. Регистрирани проблеми
