NAVODILA ZA UPORABO ModEco Cloud 50 Tesy

Električni bojler zadovoljava zahteve EN 60335-1, EN 60335-2-21.

I. NAMENA

2. Spajanje bojlera na vodovodnu mrežu

I. 4a/ - za uspravnu montažu

Gde: 1 - Ulazna cev; 2 - bezbednosni ventil; 3 - reducir ventil (kod napona u vodovodu iznad 0,7 MPa); 4 - stop ventil; 5 - levak sa vezom prema kanalizaciji; 6 - crevo; 7 - ventil za istakanje bojlera

Prilikom spajanja bojlera na vodovodnu mrežu mora da se vodi računa o obojenim oznakama (prstenima) na cevima: plavo za hladnu (ulaznu) vodu, crveno za vruću (izlaznu) vodu.

Obavezno mora da se montira nepovratni ventil sa kojim je bojler kupljen. On se montira na priključak za hladnu vodu u skladu sa strelicom na njemu koja ukazuje smer ulazne vode. Nije dozvoljena montaža bilo kakve druge zaustavne armature između ventila i bojlera.

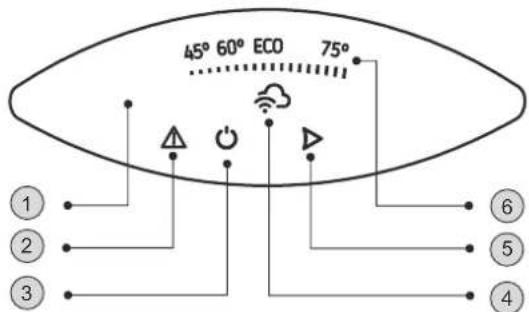

2. Opis kontrolne ploče za upravljanje uređajem

45° 60° ECO 75° ① ② ③ ④ ⑤ ⑥

Upravljačka ploča uređaja prikazuje podatke o radu i stanju bojlera. Oznaka gumba i elemenata:

1 - Upravljačka ploča
2 - Pokazatelj registriranog problema
③ - Gumb „Stand by“/ "ON";
4 - Pokazatelj Wi-Fi modula
5 - Gumb za odabir načina rada
6 - Indikatori postavljene i stvarne temperature vode:

3. Postavke i kontrole uređaja

• Funkcija „Pprotiv smrzavanja"

Funkcija „Pprotiv smrzavanja" je aktivna u načinu rada "Stand By".

TESY-jeva ekipa vam prisrčno čestita za vaš nov nakup. Upamo, da bo vaša nova naprava prinesla več udobja v vaš dom.

Ta tehnični opis in navodila za uporabo so namenjeni za to, da se seznanite z izdelkom in pogoji za njegovo pravilno namestitev in uporabo. Navodila so prav tako namenjena usposobljenim strokovnjakom, ki bodo opravili montažo naprave ter demontažo in popravilo v primeru okvare.

Upoštevanje tukaj zapisanih navodil je v interesu kupca in predstavlja enega izmed garancijskih pogojev, navedenih v garancijskem listu.

Prosimo, upoštevajte, da ravnanje po teh navodilih je predvsem v korist kupca, vendar da je skupaj s tem tudi garancijski pogoj, naveden na garancijskem listu, da bi lahko kupec uporabil garancijski servis brezplačno. Proizvajalec ne odgovarja za poškodbe naprave in za morebitne škode, nastale zaradi eksploatacije in/ali montaže, ki niso v skladu z navodili in inštrukcijami v tem priročniku.

Električni grelnik vode ustreza zahtevam EN 60335-1 in EN 60335-2-21.

I. NAMEN UPORABE

Naprava je namenjena za oskrbo gospodinjstva s toplo vodo, katerega vodovodno omrežje ima tlak manj kot 6 bar (0,6 MPa).

On je namenjen za uporabo samo v zaprtih in ogrevanih prostorih, kjer ne pade temperatura pod 4°C in ni namenjen za nenehno uporabo v pretočnem režimu.

Naprava je namenjena za delovanje v pokrajinah s trdoto vode do 10°dH. V primeru, da je montirana v območju z „bolj trdo” vodo, mogoče je zelo hitro nabiranje kalcijevih depozitov, ki povzročajo značilen zvok pri segrevanju in hitro poškodovanje električnih delov. Za območja z bolj trdo vodo se priporoča vsakoletno čiščenje naprave od nabranih kalcijevih depozitov in tudi uporabo moči električnega grelca do 2 kW

II. TEHNIČNE LASTNOSTI

1. Nazivna prostornina V, litri – gl. podatkovno tablico.
2. Nazivna napetost – gl. podatkovno tablico.
3. Nazivna moč – gl. podatkovno tablico.
4. Nazivni tlak – gl. podatkovno tablico

To ni pritiska vodovodnega omrežja. To je pritisk, ki je povedan za napravo, in je povezan z zahtevami varnostnih standardov.

1. Tip grelnika vode – akumulacijski vodni grelnik zaprtega tipa s toplotno izolacijo.
2. Dnevna poraba električne energije – glej Prilogo I
3. Določen profil obremenitve – glej Prilogo I
4. Količina mešanja tople in hladne vode pri 40°C V40 v litrih – glej Prilogo I
5. Maksimalna temperatura termostata – glej Prilogo I
6. Tovarniško določene temperaturne nastavitve – glej Prilogo I
7. Energetska učinkovitost pri gretju vode – glej Prilogo I

III. POMEMBNA PRAVILA

• Grelnik vode lahko namestite samo v prostore, ki so primerno zaščiteni pred požarom.
• Grelnika vode ne smete vklopiti, če niste prepričani, da je poln vode.

OPOZORILO! V PRIMERU NAPAČNE MONTAŽE IN PRIKLJUČITVE NAPRAVE LAHKO PRIDE DO NEVARNOSTI IN RESNIH POSLEDIC ZA ZDRAVLJE UPORABNIKOV IN TO LAHKO TUDI POVZROČI NJIHOVO SMRT. TO LAHKO TUDI POVZROČI

POŠKODOVANJE TRETJIH OSEB IN NJIHOVEGA PREMOŽENJA ZARADI POPLAVE, EKSPLOZIJE, POŽARA. Montaža, priključitev na vodovodno omrežje in priključitev na električno omrežje mora opraviti pooblaščeno strokovno osebje. Strokovno pooblačena oseba je oseba, ki ima ustrezne pristojnosti v skladu z zakonskimi določili zadevne države.

• Pri priključitvi grelnika vode na električno omrežje pazite na pravilno priključitev zaščitnega vodnika (pri modelih brez kabla z vtikačem).
• V primeru da obstaja možnost da pade sobna temperatura pod 0°C, je bojler treba izprazniti (držite se navodil v toči V, podtočka 2 „Priključevanje bojlerja na vodovodno omrežje“).
• Ob eksploataciji – režim segrevanja vode - je običajno kapanje vode od drenažne luknje varnostnega ventila. Obvezno je, da je omenjeni ventil odprt za ozračje. Za preprečitev škod so nujni ukrepi za odvoda ali zbiranje potekle količine vode in se ne smejo kršiti zahteve, opisane v točki 2., V. odstavka. Ventil in povezane z njim elemente je treba zaščititi pred zamrzovanjem.
• Ob segrevanju naprave se lahko sluša šum od piskanja (vretje vode). To je običajno in ne pomeni okvare. Šum se povečuje s časom in razlog je nabrani apnenec. Da bi odstranili šum je potrebno počistiti napravo. Garancija ne vključuje te storitve.
• Za varno delovanje grelnika vode je potrebno varnostni ventil redno čistiti in pregledovati, će deluje normalno / ventil ne sme biti zamašen/, na območjih z vodo z veliko vsebnostjo vodnega kamna morate redno čistiti oblogo vodnega kamna. Ta storitev ne sodi med garancijskim vzdrževanjem.

Vsakršne spremembe in prilagoditve na zgradbi in električni napeljavi grelnika vode so prepovedane. V primeru ugotavljana takšnih sprememb in prilagoditev se garancija naprave razveljavi. Spremembe in prilagoditve so vsi ri odstranjevanja delov, ki jih je v napravo vgradil proizvajalec, vgradnja dodatnih delov in zamenjava delov z mi, ki pa niso odobreni od proizvajalca.

• Če je napajalni kabel (pri modelih, ki ga imajo) poškodovan, naj ga zamenja pooblaščen serviser ali strokovno usposobljena oseba, da se tako izognete nevarnosti.
• To napravo lahko otroci, starejši od 8 let, ljudje z zmanjšanimi fizičnimi in psihičnimi sposobnostmi ali ljudje brez izkušenj in znanja uporabljajo le pod nadzorom in po seznanitvi z varnostnimi navodili za uporabo naprave ter samo, će se zavedajo nevarnosti, ki se lahko pojavijo.
• Otroci se ne smejo igrati s to napravo.
• Otroci ne smejo čistiti in vzdrževati te naprave.

IV. OPIS IN PRINCIP DELOVANJA

Naprava sestoji iz telesa, prirobnice - spodaj /pri grelnikih za navpično namestitev/ oz. ob strani /pri grelnikih za vodoravno namestitev/, plastične kontrolne plošče in varnostnega ventila.

1. Telo naprave sestoji iz jeklenega rezervoarja (kotla) in ohišja (zunanjega plašča) z vmesno toplotno izolacijo iz okolju prijaznega poliuretana visoke gostote in dveh cevi z navojem G ½" za dovod mrzle vode (z modrim obročkom) in za odvod vroče vode (z rdečim obročkom).

Odvisno od modela notranji rezervoar je lahko narejen:

- Iz črnega jekla s posebno oblogo iz steklokeramike oz. emajla.

- lz nerjavečega jekla

Grelniki vode za navpično namestitev so lahko opremljeni s toplotnim izmenjevalcem . Dotočna in odtočna cev toplotnega izmenjevalca sta nameščeni ob strani in imata navoj G 3/4".

1. Na grelni prirobnici je nameščen električni grelec. Grelniki vode z oblogo iz steklokeramike so opremljeni tudi z magnezijevo zaščitno anodo.

Električni grelec je namenjen za segrevanje vode v kotlu in ga upravlja termostat, ki samodejno vzdržuje nastavljeno temperaturo. Grelnik vode je opremljen z napravo proti pregretju (varnostni termostat), ki izklopi grelec iz električnega omrežja, će temperatura doseže preveliko vrednost.

1. Varnostni ventil preprečuje popolno izpraznitev naprave v primeru prekinitve dotoka mrzle vode iz vodovodnega omrežja. Ventil varuje napravo pred naraščanjem tlaka v kotlu do vrednosti, ki je večja od dovoljene vrednosti v načinu segrevanja (s povečanjem temperature tlak narašča), s tem da izpušča presežek skozi drenažno odprtino.

Varnostni ventil ne more ščititi naprave, će tlak v vodovodu preseže vrednost, ki je navedena na podatkovni tablici naprave.

V. NAMESTITEV IN PRIKLJUČITEV

OPOZORILO! V PRIMERU NAPAČNE MONTAŽE IN PRIKLJUČITVE NAPRAVE LAHKO PRIDE DO NEVARNOSTI IN RESNIH POSLEDIC ZA ZDRAVLJE UPORABNIKOV IN TO LAHKO TUDI POVZROČI NJIHOVO SMRT. TO LAHKO TUDI POVZROČI POŠKODOVANJE TRETJIH OSEB IN NJIHOVEGA PREMOŽENJA ZARADI POPLAVE, EKSPLOZIJE, POŽARA. Montaža, priključitev na vodovodno omrežje in priključitev na električno omrežje mora opraviti pooblaščeno strokovno osebje. Strokovno pooblačena oseba je oseba, ki ima ustrezne pristojnosti v skladu z zakonskimi določili zadevne države.

1. Namestitev

Priporočamo vam, da napravo namestite v bližino mesta, kjer boste uporabljali vročo vodo, tako boste zmanjšali toplotne izgube v vodovodnem omrežju. Če boste grelnik namestili v kopalnico, ga morate namestiti tako, da ga ni mogoče poškropiti z vodo iz pipe ali prhe. V primeru namestitve na zid - napravo obesite na nosilce, ki so pritrjeni na ohišje (če nosilci niso nameščeni na napravo, jih morate namestiti s priloženimi vijaki). Za obešanje uporabite dve kljuki (min. ∅ 10 mm) ki sta čvrsto pritrjeni v zid (nista priloženi v setu za obešanje). Nosilec za obešanje naprave pri grelnikih vode za navpično namestitev je univerzalen, tako da je predviden razmak med kljukama od 220 do 310 mm - Sl. 1a.2.

Da bi preprečili poškodbe uporabnika in tretjih oseb v primeru okvar na sistemu za oskrbo z vročo vodo, napravo morate estiti v prostoru, ki ima talno hidroizolacijo in odtok v kanalizacijo. V nem primeru ne postavljajte pod napravo predmetov, ki niso rni na vodo. Če napravo namestite v prostoru brez hidroizolacije, te pod napravo namestiti zaščitno posodo z odtokom v kanalizacijo.

Opomba: zaščitna posoda ni priložena in jo uporabnik mora izbrati.

2. Priključitev grelnika vode na vodovodno omrežje

Sl. 4 - navpična Kjer: 1 - dotočna cev; 2 - varnostni ventil; 3 - reducirni ventil (pri tlaku vodovoda več kot 0,7 MPa); 4 - zaporna pipa; 5 - lijak s priključkom na kanalizacijo; 6 - cev; 7 - pipa za praznjenje bojlerja Pri priključitvi grelnika vode na vodovodno omrežje morate upoštevati barvne oznake /obročke/ na ceveh naprave: moder - za mrzlo vodo /dotok/, rdeč - za vročo vodo /iztok/.

Obvezna je namestitev varnostnega ventila, ki ste ga dobili z napravo. Varnostni ventil morate namestiti na dotočno cev za mrzlo vodo, v u s puščico na ohišju, ki kaže smer dotočne mrzle vode iti.

Izjema: Če lokalni predpisi (pravila) zahtevajo uporabo drugega varnostnega ventila ali druge naprave (v skladu z EN 1487 in EN 0), ga morate dodatno kupiti. Za naprave, ki so v skladu s standardom 487, največji navedeni delovni tlak mora biti 0,7 MPa. Za druge ostne ventile, pritisk njihovega kalibriranja mora biti za 0,1 MPa označenom na tipski tablici naprave. V teh primerih se ne sme abljati vzvratni varnostni ventil, ki je bil dobavljen skupaj z napravo

Dodatni /stari/ varnostni ventili lahko povzročijo okvaro, zato jih je potrebno odstraniti.

Se ne dovoljuje druga zaporna armatura med vzvratno-varnostnim ventilom (varnostna naprava) in napravo.

Varnostnega ventila ne smete nameščati na navoj, daljši od 10 mm, saj lahko pride do hude okvare na ventilu in je nevarno za napravo.

Vzvratno-varnostni ventil in cevovod od njega do bojlerja morajo biti zaščiteni pred zamrzovanjem. Ob dreniranju s cevom – prostimora biti vedno odprt za ozračje (ne sme biti potopljen). Cev je tudi zaščititi pred zamrzovanjem.

Pri grelnikih vode za navpično namestitev varovalni ventil mora biti priključen na dotočno cev, pred tem demontirajte plastično rolno ploščo naprave (Slika 2).

Za napolnitev grelnika vode odprite pipo za dotok mrzle vode z vodovoda in pipo mešalne baterije za vročo vodo. Po napolnitvi mora iz pipe za vročo vodo teči neprekinjen curek. Že lahko zaprete pipo za vročo vodo.

Če želite izprazniti grelnik vode, najprej ga morate izključiti iz električnega omrežja. Prekinite pritok vode v napravo. Odprite ventil za toplo vodo na mešalni bateriji. Odprite ventil 7 (slika 4) da iztočite vodo iz bojlerja. V primeru da le ta ne obstaja, lahko bojler izpraznite direktno skozi vhodno cev, s tem da ga predhodno izključite iz vodovodnega omrežja

V primeru, da tlak v vodovodni mreži presega zgoraj omenjene vrednosti v l. odstavku, je treba montirati reducirni ventil, sicer se bojler ne bo uporabljal pravilno. Proizvajalec ne prevzema nikakršnih odgovornosti, ki so posledica nepravilne uporabe naprave.

3. Priključitev grelnika vode na električno omrežje.

Preden priključite na električno omrežje prepričajte se, da je naprava polna vode.

3.1. Pri modelih, ki so opremljeni z napajalnim kablom z vtikačem, priključite tako, da vtaknete vtikač v vtičnico.

Za izključitev iz električnega omrežja potegnite vtikač iz vtičnice.

Vtičnica mora biti pravilno priključena na ločeni tokokrog, opremljen z varovalko. Ona mora biti ozemljena.

3.2. Grelniki vode z električim kablom brez vtičnice

Naprava mora biti povezana na posebni tokovni krog električne inštalacije in zaščitena z varovalko, z določeno močjo električnega toka 16 A (moč 20 A > 3700 W). Povezava mora biti stalna, brez vtičnice. Tokovni krog mora biti zaščiten z varovalko in vgrajeno napravo, ki zagotavlja ločevaje polov pri prenapetosti kategorije III.

Povezava prevodnikov električnega kabla naprave je naslednja:

• Prevodnik rjave barve – k faznemu prevodniku električne inštalacije (L)
• Prevodnik modre barve – k nevtralnemu prevodniku električne inštalacije (N)
• Prevodnik rumeno-zelene barve - k zaščitnemu prevodniku električne inštalacije 12 .

3.3. Grelniki vode brez električnega kabla

Naprava mora biti povezana na posebni tokovni krog električne inštalacije in zaščitena z varovalko, z določeno močjo električnega toka 16 A (moč 20 A > 3700 W). Povezava se opravi s pomočju bakrenih enožilnih (trdih) prevodnikov – kabel 3 x 2,5 mm² za skupno moč 3000 W (kabel 3 x 4,0 mm² za moč > 3700W).

V električni krog, ki napaja napravo, mora biti vgrajena priprava za ločitev vseh polov v pogojih visoke napetosti kategorije III.

Za priključitev napajalnega kabla na grelnik vode morate odstraniti plastični pokrovček (Sl. 7.3).

Vezava vodnikov mora odgovarjati oznakam na objemkah, in sicer:

• fazni vodnik k oznaki A ali A1 ali L ali L1,
  • nevtralni vodnik k oznaki N (B ali B1 ali N1)
• Obvezno morate priključiti zaščitni vodnik na priključni vijak, označen z ozn 12 .

Po montaži namestite plastični pokrov nazaj!

Razlage k SI. 3:

TS - varnostni termostat; TR/EC - termostat/ elektronski blok; S - senzor ; R - grelec; F - prirobnica;

SI

VI. ANTIKOROZIJSKA ZAŠČITA - MAGNEZIJEVA ANODA

Magnezijeva zaščitna anoda dodatno ščiti notranjo površino kotla pred rjavenjem. Anoda je del, ki se obrabi, in ga je potrebno občasno zamenjati. Glede na dologotrajno brezhibno delovanje vašega grelnika vode, proizvajalec priporoča redni pregled stanja magnezijeve anode s strani strokovno usposobljene osebe in po potrebi zamenjavo, to se lahko opravi med rednim vzdrževanjem naprave. Za zamenjavo se obrnite na pooblaščeni servis!

VII. UPORABA NAPRAVE

Ta naprava ima štiri glavne načine delovanja: "Stand by", "Ogrevanje" - za vzdrževanje nastavljene temperature, "Smart Control" - neprekinjeni način samostojnega učenja s samodejnim izbiranjem temperature ogrevanja ne glede na aktivni način delovanja, in "Smart Home" - za daljinsko rokovanje in nadzor.

Dodatne prednosti vključujejo zvočni signal ob pritisku gumbov, zaščito grelnika pred zmrzaljo, funkcijo "Proti legioneli"

1. Vklop električnega grelnika vode

Preden grelnik vode prvič vklopite, se prepričajte, da je pravilno priklopljen v električno omrežje in napolnjen z vodo. Grelnik se vklopi s pomočjo naprave, vgrajene v instalacijo, opisano v točki 3.3 odstavka V., ali z vstavitvijo električnega kabla v vtičnico (če je model s kablom).

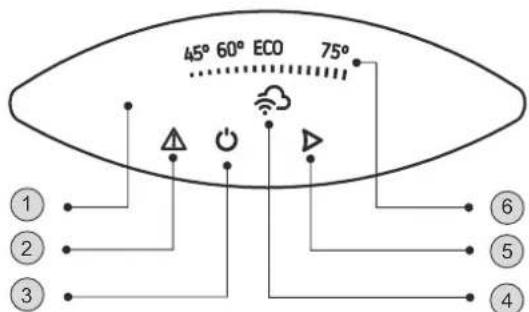

2. Opis upravljalne plošče grelnika vode

45° 60° ECO 75° ① ② ③ ④ ⑤ ⑥

Na nadzorni plošči naprave se prikažejo podatki o delovanju in stanju električnega grelnika vode.

Oznaka gumbov in elementov:

1 - Nadzorna plošča
② - Kazalnik registrirane težave
③ - Gumb „Stand by“/ "ON";
4 - Kazalnik Wi-Fi modula
5 - Gumb za izbiro načina delovanja
6 - Kazalnik nastavljene in dejanske temperature vode:

3. Nastavitve in nadzor naprave

Vklop elektronskega krmiljenja naprave

Za vklop krmiljenja naprave, pritisnite gumb ⏻. Na nadzorni plošči naprave se prikaže nastavljen način delovanja.

ECO Power Cloud Play

Za izklop elektronskega krmiljenja, ponovno pritisnite gumb ⏻. Zdaj je aktiviran način "Stand By" in naprava samodejno vklopi način "Zaščita pred zmrzaljo". Na nadzorni plošči sta osvetljena gumb ⏻, gumb ▶ in kazalnik povezave Wi-Fi.

Grelniki z vgrajeno komunikacijsko napravo Wi-Fi imajo možnost povezave s sistemom za daljinski nadzor in spremljanje v realnem času. S pomočjo kazalnika Wi-Fi modula imate informacije o aktivnosti povezave.

Ko obstaja povezava z napravo Wi-Fi, kazalnik neprestano sveti, ter utripa, ko je povezava prekinjena.

Lokalno krmiljenje (Indoor)

Za naprave, zasnovane za delovanje z lokalno povezavo, brez potrebe po internetni povezavi, simbolom - ♦ utripa.

Do naprave lahko dostopate prek mobilnih naprav (telefon, tablični računalnik, računalnik). Podrobna navodila za daljinsko upravljanje naprave najdete v navodilih za uporabo "Navodila za uporabo vgrajenega brežičnega komunikacijskega modula (Wi-Fi)", ki so priloženi kompletu Vaše napraved.

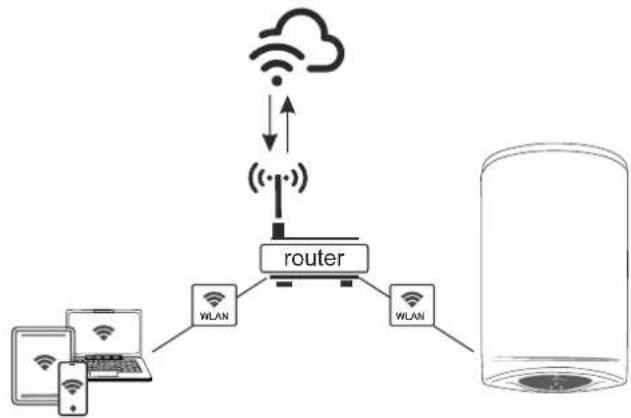

Krmiljenje prek interneta (Outdoor)

Za naprave, zasnovane za delovanje v omrežju Wi-Fi in z internetno povezavo, je kazalnik predstavljen s simbolom -

Podrobna navodila za krmiljenje naprave prek interneta najdete v navodilih za uporabo "Navodila za uporabo vgrajenega brezžičnega komunikacijskega modula (Wi-Fi)", ki so priloženi kompletu Vaše naprave. Če kazalnik Wi-Fi povezave ni na voljo na vaši nadzorni plošči, Vi imate osnovni model za to vrsto naprav. S svojo napravo lahko upravljate v ročnem načinu prek nadzorne plošče.

POZOR! Če želite zapustiti način "za daljinsko rokovanje in nadzor", morate pritisniti gumb ►.

•Ročni način nadzora

Ročni način nadzora se izvaja z gumbom ▶. Aktivni način in trenutno stanje naprave sta označena s svetlobnim kazalnikom na nadzorni plošči.

Aktivni način (nastavljena temperatura) in temperaturna lestvica:

45°......

60°......

ECO......

75°......

Z gumbom ▶ lahko izbirate način delovanja. Izbirate lahko med štirimi načini 45 °C, 60 °C, ECO ali 75 °C:

Vsakič, ko pritisnete ta gumb, se izbere način v zaporedju 45°C, 60°C, ECO ali 75°C, kot sledi:

Načini 45 °C

V tem načinu bo naprava ogrevala vodo do temperature približno 45° C.

Na nadzorni plošči svetlobni kazalnik daje povratne informacije o izvedenem izboru. Med ogrevanjem utripa prvi sektor svetlobne lestvice. Ko je dosežena nastavljena temperatura, lestvica nenehno sveti.

Načini 60 °C

V tem načinu bo naprava ogrevala vodo do temperature približno 60 °C.

Na nadzorni plošči svetlobni kazalnik daje povratne informacije o izvedenem izboru. Med ogrevanjem utripata prvi in drugi sektor svetlobne lestvice. Ko se voda segreje na 45 °C, prvi sektor stalno sveti, drugi sektor lestvice pa še utripa. Ko je dosežena nastavljena temperatura (60° C), oba sektorja lestvice sta ves čas osvetljena.

Načini 75 °C

V tem načinu bo naprava ogrevala vodo do temperature približno 75°C.

Na nadzorni plošči svetlobni kazalnik daje povratne informacije o izvedenem izboru. Med ogrevanjem utripajo prvi, drugi in tretji sektor svetlobne lestvice. Ko se voda segreje na 45 °C, prvi sektor neprestano sveti, drugi in tretji sektor lestvice pa še utripata. Ko se voda segreje na 60 °C, prvi in drugi sektor sta ves čas osvetljena, tretji sektor lestvice pa še utripa. Ko je dosežena nastavljena temperatura (75 °C), ves čas sveti celotna lestvica.

Načini ECO (način samostojnega učenja)

Ta način delovanja je še posebej primeren, če imate ustaljene navade v zvezi s porabo tople vode (na primer, vsak dan se kopite približno ob isti uri). Če želite uporabljati grelnik vode v načinu "Eco", pritisnite gumb ►, dokler se na nadzorni plošči ne prikaže svetlobni kazalnik ECO. Prvi teden, v katerem se naprava uči glede na navade družine, voda se segreje na 70 ° C. Po tem obdobju je največja temperatura ogrevanja vode v skladu z resnično potrebo.

Med segrevanjem utripa cela svetlobna lestvica. Ko se voda segreje na 45 °C, prvi sektor neprestano sveti, drugi in tretji sektor lestvice pa še utripata. Ko se voda segreje na 60 °C, drugi sektor nenehno sveti, tretji sektor lestvice pa še utripa. Ko temperatura doseže 70 °C, ves čas sveti cela svetlobna lestvica.

V načinih "ECO" električni grelnik vode razvije lasten algoritem delovanja, da bi zagotovil prihranke stroškov energije oziroma zmanjšal vaš račun za elektriko, vendar ohranil maksimalno udobje pri uporabi.

Vaš električni grelnik vode TESY je naprava najvišjega energetskega razreda. Energetski razred je zagotovljen samo, kadar grelnik deluje v režimu ECO (Eco Smart), ki zagotavlja maksimalno vanje električne energije.

Princip delovanja: po izbiri načina "Eco" se bo naprava naučila vaših navad in bo razvila tedenski program, ki vam bo zagotavljal pravo količino vode ob pravem času, pa tudi tako, bo ustvarjal prihranke energije in zmanjšal vaš račun za elektriko. Princip delovanja zahteva en teden samostjnega učenja, po katerem "Eco" način samodejno reproducira zapomnjeni cikel delovanja in prihranjuje energijo, ne da bi pri tem motil vaše udobje, izračunano na podlagi vaših zapomnjenih navad. Naprava spremlja vaše navade in se neprestano samostojno uči.

Če pogosto spreminjate svoje navade, naprava ne more sestaviti popolnoma natančnega algoritma, ki bo zagotavil vaše udobje in toplo vodo točno takrat, ko jo potrebujete.

Opomba: Ko se napajanje izklopi, naprava shranjuje nastavitve do 12 ur.

Če morate enkrat segreti vodo do najvišje temperature, z aktiviranim načinom "ECO" izberite način 75 °C. S to spremembo se ohrani algoritem ECO. Po vrnitvi v način ECO se delovanje grelnika vode nadaljuje v skladu z razvitim algoritmom.

• Funkcija "Zaščita pred zmrzaljo"

Funkcija "Zaščita pred zmrzaljo" je aktivna v načinu "Stand By".

Če ne boste dalj časa uporabljali grelnika vode, zaščitite napravo pred zmrzaljo s pritiskom na gumb ⏻ za aktiviranje funkcije " Zaščita pred zmrzaljo", pri čemer bo grelnik vode vzdrževal temperaturo vode na približno 10 °C.

Električno napajanje aparata mora biti vklopljeno. Varnostni ventil in cevovod od njega do aparata obvezno morata biti zavarovana pred vanjem.

- Funkcija "POVRNITEV NA TOVARNIŠKE NASTAVITVE"

Če želite vrniti tovarniške nastavitve, mora biti grelnik vode v režimu V pripravljenosti. Zadržite gumba ⏻ + ▶ za najmanj 10 sekund. Ta čas boste zaslišali prvi zvočni signal, ki je le test. Zasvetili bojo vsi znaki na upravljalni plošči. Držite gumba še naprej, dokler ne slišite drugega zvočnega signala, ki je znak, da se je grelnik vode vrnil na tovarniške nastavitve.

Nizka temperatura vode v grelniku ustvarja ugodno okolje za razvoj mikroorganizmov in zlasti bakterije Legionela, ki je lahko izjemno nevarna za človeški organizem.

Funkcija proti legioneli / Dezinfekcija je inovativna funkcija in se samodejno aktivira za zaščito grelnika vode pred bakterijami v vroči vodi.

Če voda v grelniku 7 dni ne doseže temperature 65 °C, se aktivira funkcija proti legioneli. Voda se v grelniku segreva na 65 °C za 60 minut.

4. Registrirane težave

V primeru registrirane težave v napravi, vsi simboli ugasnejo. Na nadzorni plošči sveti simbol ⚠ in utripa. Hkrati se grelnik naprave izklopi (naprava preneha ogrevati vodo) in kazalnik načina delovanja ugasne. Različne napake so kodirane z različnim številom utripov simbola (utripa N-krat in ugasne po 2 sekundah).

Seznam napak in njihove kode:

Koda napake Naziv napake
1 utrip napaka 1 Spodnji senzor je prekinjen
2 utripa	napaka 2 Kratek stik spodnjega senzorja
3 utripi	napaka 3 Zgornji senzor je prekinjen
4 utripi	napaka 4 Kratek stik zgornjega senzorja
5 utripov napaka 5 Grelnik je vklopljen brez vode v napravi
6 utripov napaka 6 Nastavitve Datum in ura

POZOR! V primeru registrirane težave v napravi "napaka 6": Poiskati morate brežično omrežje, ki ga oddaja grelnik vode xxxxxxx in se povezati z njim.

Opomba: će se na prikazovalniku pojavi in katera izmed naštetih napak, vas prosimo, da se povežete s pooblaščenim servisom! oplaščeni servisi so našteti v garancijski karti.

VIII. REDNO VZDRŽEVANJE

Pri normalni uporabi grelnika se zaradi visokih temperatur na grelcu nabira obloga apnenca /tako imenovani vodni kamen/. To zmanjša prenos toplote z grelca na vodo. Temperatura na površini grelca in okoli njega narašča. Je slišen značilen zvok /kot da bi voda vrela/. Termostat se začne bolj pogosto vklapljati in izklapljati. Lahko pa se „pomotoma” sproži tudi varnostni termostat. Zato vam proizvajalec priporoča preventivno vzdrževanje vašega grelnika vode na vsake dve leti, ki naj ga opravi pooblašćen servis. Zaščitno vzdrževanje mora vključevati čiščenje in pregled zaščitne anode (pri grelnikih vode z oblogo iz steklokeramike), ki jo je po potrebi treba zamenjati. Vsako preventivno vzdrževanje je potrebno vpisati v garancijski list in navesti datum preventivnega vzdrževanja, firmo izvajalca, ime serviserja, podpis.

Proizvajalec ne prevzema odgovornosti za posledice, do katerih je prišlo zaradi neupoštevanja teh navodil.

Navodila o varstvu okolja

Stare naprave vsebujejo koristne materiale in zaradi tega jih ne smemo odlagati skupaj s komunalnimi odpadki! Prosimo Vas sodelovati s svojim aktivnim prispevkom k varstvu resursov in okolja in dati napravo v urejene zbirne centre (če obstajajo).
