Producttype	Triltriistamper (stamper)
Merk	Altrad (voorheen Belle Group)
Model	RTX 66
Motor	Honda GX120, 4-takt, eencilinder, luchtgekoeld
Motorvermogen	2,6 kW
Brandstoftype	Loodvrije benzine
Tankinhoud	2,5 liter
Starten	Trekkerstarter
Gewicht	70 kg
Breedte van verdichtingsplaat	280 mm
Lengte van verdichtingsplaat	335 mm
Afmetingen (L x B x H)	705 mm x 425 mm x 1040 mm
Slagkracht	16,5 kN
Frequentie	10 Hz (600 slagen/min)
Slag	52 mm
Geluidsdrukniveau	108 dB(A)
Hand-armtrilling	7,61 m/s²
Aanbevolen motorolie	SAE 10W-30 (API SF/CC/CD)
Motoroliecapaciteit	0,8 liter
Oliecapaciteit stamperbeen	0,7 liter (SAE 10W-30)
Routineonderhoud	Controleer niveaus, luchtfilter, bouten voor elk gebruik
Motorolie verversen	Elke 200 uur
Vereiste beschermingsmiddelen	Gehoorbescherming, handschoenen, veiligheidsbril, veiligheidsschoenen, stofmasker
Beoogd gebruik	Verdichting van grond, paden, funderingen, randen, wegenherstel
Garantie	12 maanden (onderdelen en arbeid)

Veelgestelde vragen - BELLE RTX 66 ALTRAD

Welk type brandstof gebruiken in de RTX 66?

Gebruik verse loodvrije benzine. Gebruik nooit een mengsel van olie en benzine. De tankinhoud is 2,5 liter.

Hoe start ik de Honda GX120 motor?

1. Open de brandstofkraan. 2. Zet de chokehendel helemaal naar links. 3. Druk 4 keer op de primerbalg. 4. Trek aan de trekstarter tot weerstand, trek dan krachtig. 5. Na het starten, duw de chokestang naar rechts. Laat de motor een paar minuten stationair warmdraaien.

Welke motorolie gebruiken en hoe controleer ik het niveau?

Gebruik SAE 10W-30 (API SF/CC/CD) olie. Controleer het niveau door de machine waterpas te zetten, verwijder de peilstok: de olie moet tot aan de rand van de vulopening komen. Capaciteit: 0,8 liter.

Hoe controleer ik het oliepeil in het stamperbeen?

Zet de machine op een vlakke ondergrond, met de plaat plat. Wacht 10 minuten na het stoppen. Het peil moet boven het rode punt in het kijkglas zijn. Gebruik SAE 10W-30 olie. Capaciteit: 0,7 liter. Niet te veel vullen.

Welke PBM zijn verplicht bij gebruik van deze stamper?

Draag altijd gehoorbescherming, beschermende handschoenen, een veiligheidsbril, veiligheidsschoenen met stalen neus en een geschikt stofmasker.

De machine start niet, wat moet ik doen?

Controleer: zit er brandstof in de tank? Is de brandstofkraan open? Is de bougie schoon en aangesloten? Druk voor benzinemodellen 4 keer op de primerbalg. Voor diesel (niet van toepassing op de RTX 66) zie de onluchtingsprocedure.

Hoe transporteer ik de RTX 66 veilig?

Zet de motor uit en sluit de brandstofkraan. Transporteer de machine indien mogelijk rechtop, stevig vastgebonden. Gebruik de transportrol (optioneel) door de machine naar voren te kantelen om hem te verplaatsen. Gebruik nooit de hijshaak aan de handgreep bij de schoen.

Welk onderhoud moet dagelijks worden uitgevoerd?

Inspecteer de machine visueel op schade of lekkages. Controleer en reinig het luchtfilter. Controleer de oliepeilen van de motor en het stamperbeen. Draai losse bouten en moeren vast.

Hoe vaak moet de olie van het stamperbeen worden ververst?

Ververs de olie van het stamperbeen elke 200 gebruiksuren. Ververs deze een keer na de eerste 20 uur. Gebruik SAE 10W-30 olie.

Wat te doen bij langdurige opslag?

Laat de brandstof uit de tank en carburateur lopen (voor benzine). Maak de verdichtingsplaat schoon en olie deze licht in. Berg de machine op een droge, overdekte plaats op. Volg voor winteropslag de instructies in de motorhandleiding.

GEBRUIKSAANWIJZING BELLE RTX 66 ALTRAD

Ondergetekende, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 OEU, GB, verklaren hierbij dat als het product zoals beschreven in dit certificaat is gekocht van een erkende Belle Group dealer binnen de EEG, het voldoet aan de volgende EEG richtlijnen: 2006/42/CE (Deze richtlijn vervangt Richtlijn 98/37/EC), Electromagnetische Compatibility Richtlijn 2004/108/CE (geamendeerd door 89/336/EEC, 92/31/EEC & 93/68 EEC). De afgedankte elektrische en elektronische apparatuur (AEEA) 2002/96/CE, de Laagspannings Richtlijn 2006/95/CE, BS EN ISO 12100-1:2003 Veiligheid van Machines en hieraan gekoppelde geharmoniseerde Standaarden, waar deze van toepassing is. Geluidshinder te voldoen aan de richtlijnen 2000/14/EG en 2005/88/EG bijlage VI, voor toestel onder stuk 12 naar de notified troep zit AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Lawaai Technische dossiers zijn in handen van Ray Neilson op de Belle groep hoofdkantoor adres, dat staat boven

In deze handleiding leest u hoe u de Trilstamper veilig kunt bedienen en onderhouden. De handleiding is bedoeld voor de dealers en operators van deze machine.

Voorwoord

Aan de hand van de informatie in de paragraaf 'Machinebeschrijving' raakt u vertrouwd met het ontwerp en de regelaars van de machine.

In de paragraaf 'Milieu' worden aanwijzingen gegeven voor het milieuvriendelijk recyclen van een afgedankte machine.

In de paragrafen 'Algemene veiligheid' en 'Gezondheid en veiligheid' vindt u de gebruiksvoorschriften voor de machine met het oog op uw eigen veiligheid en die van anderen.

Onder 'Starten en stoppen' leest u hoe u de machine in- en uitschakelt.

Onder 'Foutopsporing' worden oplossingen gegeven voor eventuele problemen met de machine.

In de paragraaf 'Onderhoud' wordt het algemene onderhoud van de machine beschreven.

In de paragraaf 'Garantie' wordt de aard van de garantie beschreven, alsmede de procedure voor het indienen van claims.

Onder ‘Conformiteitsverklaring’ worden de normen beschreven waaraan deze machine voldoet.

Richtlijnen met betrekking tot de tekstweergave.

Passages in deze handleiding die om extra aandacht vragen, worden als volgt weergegeven:

VOORZICHTIG

Volg de gebruiksvoorschriften nauwlettend op ter voorkoming van onveilige situaties, persoonlijk letsel en schade aan de machine.

WAARSCHUWING

Niet-naleving van de gebruiksvoorschriften kan tot gevaarlijke situaties leiden.

Waarschuwing

WAARSCHUWING

Lees deze handleiding aandachtig door alvorens de machine in gebruik te nemen of onderhoudswerkzaamheden te verrichten.

Zorg dat u vertrouwd bent met de machineregelaars en lees hoe u de machine veilig kunt onderhouden. (N.B.: zorg, in verband met noodsituaties, dat u weet hoe u de machine moet uitzetten alvorens deze in te schakelen.)

Draag altijd geschikte veiligheidskleding.

Mocht u vragen hebben over de gebruiks- en onderhoudsvoorschriften voor deze machine, neem dan contact op met uw opzichter of met Altrad Belle: [phone]

Inhoud

Gebruik van deze handleiding....76

Waarschuwing....76

Machinebeschrijving....77

Milieu 77

Toepassingen 77

Stickers....78 - 80

Algemene veiligheid 82

Gezondheid en veiligheid....82

Veiligheidscontroles vóór het opstarten 83

Lange tijd wordt opgeborgen....83

Starten en stoppen 84 - 85

Bediening van de Trilstamper....85

Foutopsporing....86

Onderhoud....86 - 87

Vervoer 88

Garantie....89

Conformiteitsverklaring....2

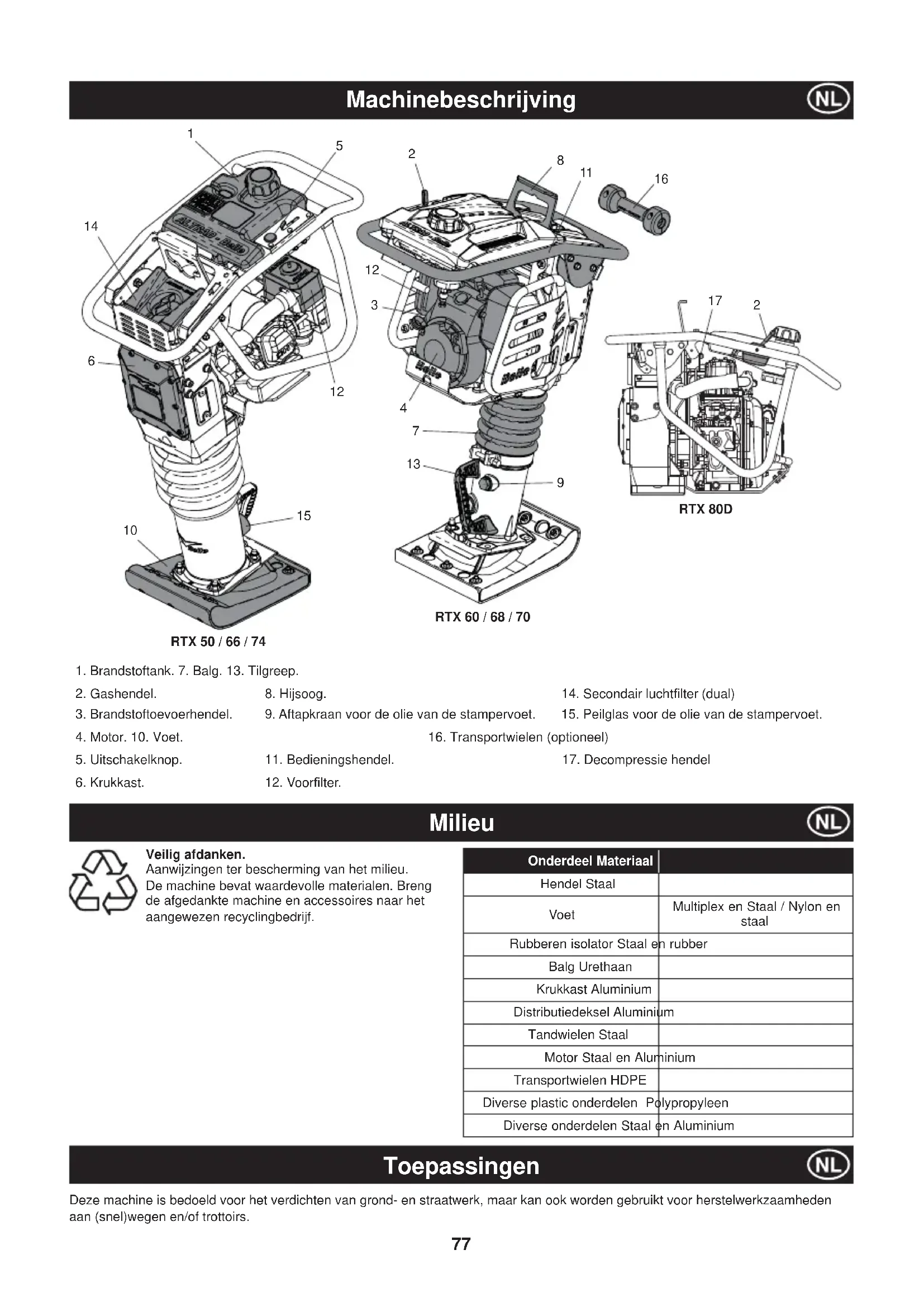

1 5 2 8 11 16 14 12 12 3 4 7 13 9 10 15 RTX 60 / 68 / 70 RTX 80D

RTX 50 / 66 / 74

1. Brandstoftank. 7. Balg. 13. Tilgreep.
2. Gashendel.
3. Hijsoog.
4. Brandstoftoevoerhendel. 9. Aftapkraan voor de olie van de stampervoet.
5. Motor. 10. Voet.
6. Transportwielen (optioneel)
7. Uitschakelknop.
8. Bedieningshendel.
9. Krukkast.
10. Voorfilter.

11. Transportwielen (optioneel)

12. Secondair luchtfilter (dual)

13. Peilglas voor de olie van de stampervoet.

14. Decompressie hendel

Milieu

Veilig afdanken.

Aanwijzingen ter bescherming van het milieu.

De machine bevat waardevolle materialen. Breng de afgedankte machine en accessoires naar het aangewezen recyclingbedrijf.

Onderdeel Materiaal
Hendel Staal
Voet	Multiplex en Staal / Nylon en staal
Rubberen isolator Staal en rubber
Balg Urethaan
Krukkast Aluminium
Distributiedeksel Aluminium
Tandwielen Staal
Motor Staal en Aluminium
Transportwielen HDPE
Diverse plastic onderdelen Polypropyleen
Diverse onderdelen Staal en Aluminium

Toepassingen

Deze machine is bedoeld voor het verdichten van grond- en straatwerk, maar kan ook worden gebruikt voor herstelwerkzaamheden aan (snel)wegen en/of trottoirs.

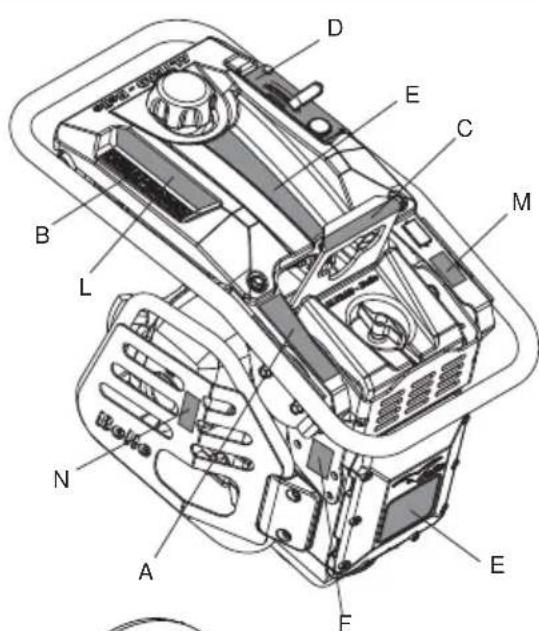

A - Vervoer sticker (Onderdeel Nr. 800-99631)

De RTX trilstamper kan verticaal worden verplaatst door twee personen, door het op het transportwiel te leggen indien dit is gemonteerd, en het bij de tilgrepen te pakken, of door het met een hijsband of takel aan het hijsoog op te tillen. LET OP: een hijsband of takel mag nooit aan de tilgrepen bevestigd worden.

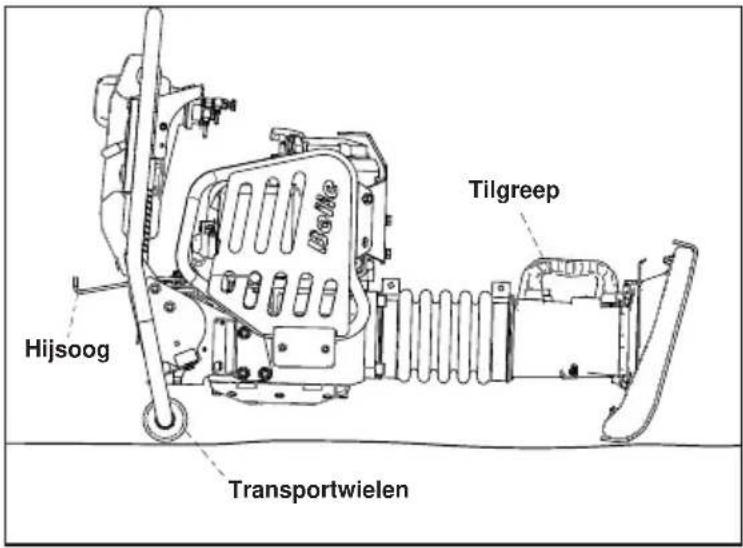

Wegtransport

De RTX trilstamper moet zo veel mogelijk rechtop vervoerd worden, vastgesjord aan de zijwand van de vrachtwagen of vastgesjord in een bestelwagen (pick-up). Indien dit niet mogelijk is, mag de trilstamper uitsluitend op de transportwielen worden neergelegd of op de voorste spaak van de bedieningshendel. De trilstamper moet stabiel liggen en stevig worden vastgesjord om rollen en glijden te voorkomen.

B - Veiligheid Symbolen

Draag oogbesch- erming

Draag beschermende handschoenen

Hergebruik- en s.v.p.
C - Label voor hijisoog (Onderdeel No 800-99630)

Hijsoog voor gebruik met een hijsband of mechanische takel.

D - Label voor regelklep (Onderdeel No 800-99628)

Stand voor maximaal aantal toeren per minuut

E - Label voor merknaam

Label voor merknaam om het model van de RTX trilstamper vast te stellen.

F - Label voor geluid

Gegarandeerd geluidsniveau van de machine in dB(A).

G - Label voor terugslagveiligheid (Onderdeel No 800-99619)

HET IS NIET TOEGESTAAN de schroeven aan de onderkant van de stampervoet los te draaien of te verwijderen. In de stampervoet bevindt zich een sterk samengedrukte voor die ernstige verwondingen kan veroorzaken wanneer een of meer van de schroeven worden losgedraaid of verwijderd. Neem contact op met de dealer voor meer informatie.

H - Label voor het starten van de machine (Onderdeel No 800-99625)

Druk om de machine te starten vier keer op het pompballetje van de carburateur en trek dan aan de trekstarter tot de machine aanslaat.

J - Brandstofklep sticker (800-99634-0)

Brandstofklep 'ON (AAN)' en 'OFF (UIT)' Posities.

• Om de machine te STARTEN, moet de brandstofklep in de 'ON (AAN)' positie zijn.
• Tijdens transport of wanneer de machine niet wordt gebruikt dient de brandstofkraan in de 'OFF' stand te zijn.

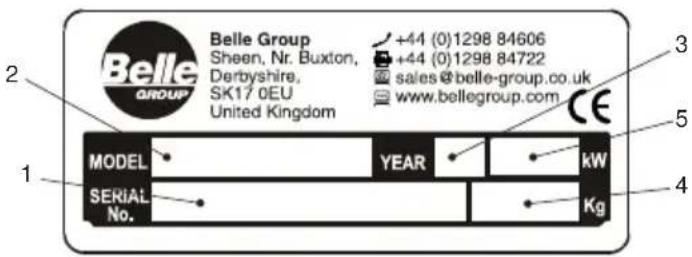

K - Serieplaatje (Onderdeel No 800-99844)

Het serieplaatje bevat het serienummer van de machine en alle andere informatie die u nodig zou kunnen hebben wanneer u contact opneemt met Altrad Belle in verband met uw machine.

1. Serienummer.
2. RTX trilstamper model.
3. Jaar van fabricage.
4. Gewicht van de machine.
5. Vermogen van de machine.

L - Veiligheid Symbolen (Onderdeel No 800-99831)

Draag beschermend schoeisel

Draag oogbescherming

M - Sticker Waarschuwing Uitlaatgassen (Onderdeel No 800-99520)

N - Heet oppervlak sticker (Onderdeel Nr. 800-99520)

VORZICHTIG! Pas op voor hete oppervlakken rond de motor en het uitlaatsysteem gebied.

P - Sticker: Alleen Diesel (Onderdeel No 800-99524)

VORZICHTIG! In deze motor mag alleen Diesel worden gebruikt (alleen voor Diesel modellen).

A B C D E

Model RTX50 RTX60C RTX60 RTX66 RTX68 RTX74 RTX80D
A - Breedte (mm) 345 425 345 425
B - Lengte (mm) 670 705 700 705	700
C - Hoogte (mm) 975 975 1065 10	40 1065	1081
D - Breedte van de stampervoet*	230mm	165mm		280mm
E - Lengte van de stampervoet*	335mm
Motor Model	Honda GX100			Honda GX120	Honda GX100	Honda GX120	Yanmar L48
Motor Type	4 Takt, OHC, Luchtgekoeld Eencilinder
Motorvermogen (kW)	2.3			2.6	2.3	2.6	3.5
Brandstoftype	Blyfri Benzin						Diesel
Inhoud (Ltrs)	2.5						2.5
Type carburateur	Membraan			Vlotter-kamer	Membraan	Vlotter-kamer	Inspuiting
Startsysteem	Trekkoordstarter
Machinegewicht (kg)	57.7	60		79	70	84	86
Frequentie (Hz)	11			10	11	10	10
Impact Force (kN)	12.5	13.6	13.6	16.5	16	18.6	20.5
Slagen per minuut (bpm)	450 - 660			450 - 600	450 - 660	450 - 600	450 - 600
Slaghoogte (mm)	52
Geluidsniveau (dB(A))	108
Drieastrilling (m/s2)	9.82	7.25	7.25	7.61	7.45	11.3	11.8

Trillingsniveau: Minimumniveau - EN500 Part 4.
* - Andere Shoe opties zijn beschikbaar. Maten zijn:- 165mm (W) x 335mm (L), 230mm x 335mm & 280mm x 335mm.

Lees voor uw eigen veiligheid en die van anderen de volgende informatie aandachtig door. De operator moet ervoor zorgen dat hij volledig vertrouwd is met de gebruiksvoorschriften voor deze machine. Mocht u vragen hebben over deze trilstamper, neem dan contact op met uw opzichter of met Altrad Belle: [phone]

VOORZICHTIG

Verkeerd gebruik of nderhond kan gevaarlijk zijn. Zorg dat u vertrouwd bent met de inhoud van deze paragraaf voordat u onderhouds- of reparatiewerkzaamheden uitvoert.

• De eigenaar van deze machine dient de bepalingen in de vigerende landelijke arbeidsomstandighedenwet in acht te nemen en de gebruiker conform deze bepalingen gepaste training aan te bieden.
• Til de machine vanwege het gewicht niet alleen op. Zorg voor hulp of maak gebruik van geschikte hijsapparatuur.
  • Volg bij het werken aan de rand van sleuven de gebruiksvoorschriften nauwlettend op om kanteling van de machine te voorkomen.
• Zet de werkplek af en houd onbevoegden op veilige afstand.
• Draag bij gebruik van deze machine altijd veiligheidskleding (zie Gezondheid en veiligheid).
• Zorg, in verband met noodsituaties, dat u weet hoe u de machine veilig kunt uitzetten alvorens deze in te schakelen.
• Zet de motor altijd uit alvorens de machine te vervoeren, te onderhouden of op de werkplek te verplaatsen.
• Als de motor draait, wordt deze zeer heet. Raak de motor niet aan voordat deze is afgekoe
• Laat de motor nooit onbeheerd draaien.
• Laat de motor nooit onbeheerd draaien. De beschermkappen zijn aangebracht voor uw veiligheid en mogen nooit worden verwijderd of aangepast.Controleer altijd of de beschermkappen in goede staat verkeren. Laat eventuele beschadigde of ontbrekende beschermkappen vervangen of repareren ALVORENS DE TRILSTAMPER IN GEBRUIK TE NEMEN.
• Werk nooit met de trilstamper als u zich ziek of moe voelt of als u onder invloed bent van alcohol of medicijnen.
• Hoewel bij het ontwerp van deze machine rekening is gehouden met mogelijke gebruiksrisico's zijn dergelijke risico's niet uitgesloten. Bovendien zijn de gevaren niet altijd duidelijk herkenbaar, wat persoonlijk letsel, materiële schade en de dood tot gevolg kan hebben. Bij constatering van onvoorspelbare en onherkenbare risico's moet de machine onmiddellijk worden uitgeschakeld en moet de operator of diens opzichter gepaste maatregelen treffen om deze risico's weg te nemen. Soms moeten dergelijke gevaren aan de fabrikant worden gemeld in verband met toekomstige tegenmaatregelen.

Veiligheid inzake brandstof.

WAARSCHUWING

Brandstof is brandbaar en kan persoonlijk letsel of schade aan apparatuur veroorzaken. Zet alvorens de brandstoftank te vullen de motor uit en doof eventuele open vlammen. Rook nooit tijdens het vullen en veeg eventueel gemorste brandstof altijd op.

• Zet de motor vóór het vullen uit en laat deze afkoelen.
• Doof open vlammen en rook nooit tijdens het vullen.
• Bestrooi gemorste brandstof onmiddellijk met zand en trek bevlekte kleding uit.
• Bewaar brandstof in een daarvoor bestemde, goedgekeurde container en plaats deze nooit in de buurt van warmte- of ontstekingsbronnen.
• Maak bij het vullen gebruik van een schone trechter en mors geen brandstof op de motor.

Gezondheid En Veiligheid

Trilling.

Bij het bedienen van de machine ondervindt de operator via de hendel enige trilling in de handen. Door het specifieke ontwerp van de RTX-machines van Altrad Belle wordt trilling in handen en armen gereduceerd. Zie specificaties en technische gegevens voor trilling-niveaus en gebruiksduur (aanbevolen maximale dagelijkse blootstellingstijd). De maximumgebruiksduur mag niet worden overschreden.

Veiligheidskleding.

Draag bij gebruik van de machine geschikte veiligheidskleding (veiligheidsbril, handschoenen, oorbeschermers, stofmasker, en schoenen met stalen neus).

Draag kleding die geschikt is voor de werkzaamheden. Bind lang haar samen en draag geen sieraden die in de bewegende onderdelen van de machine verstrikt kunnen raken.

Stof.

Tijdens het verdichten kan stof vrijkomen, wat schadelijk kan zijn voor uw gezondheid. Draag daarom altijd een stofmasker dat geschikt is voor het type stof dat vrijkomt.

Brandstof.

De olie en brandstof voor deze machine kunnen:

• bij inademing van de dampen tot vergiftiging leiden;
• bij aanraking met de huid allergische reacties veroorzaken;
• bij smeulend vuur of open vlammen brand- en ontploffingsgevaar opleveren.

Adem geen brandstofdampen in en vermijd aanraking met de huid. Was brandstofvlekken onmiddellijk uit. Bij aanraking met de ogen met veel water uitspoelen en zo snel mogelijk een arts waarschuwen.

Uitlaatgassen.

WAARSCHUWING

De uitlaatgassen van deze machine zijn uiterst giftig en kunnen dodelijk zijn!

Gebruik de trilstamper niet binnenshuis of in een besloten ruimte en zorg voor voldoende ventilatie op de werkplek.

Veiligheidscontroles Vóór Het Opstarten

Inspectie vóór het opstarten.

Voer aan het begin van elke werkperiode of na elke vier bedrijfsuren (als de werkperiode langer duurt) de volgende inspectie uit. Zie de paragraaf Onderhoud voor meer informatie. Werk bij constatering van een storing niet met de machine totdat de storing is verholpen.

1. Controleer de trilstamper zorgvuldig op tekenen van schade.
2. Controleer vloeistofleidingen, slangen, vulopeningen, aftappluggen en andere onderdelen op tekenen van lekkage. Dicht eventuele lekken alvorens de machine in gebruik te nemen.
3. Controleer het motoroliepeil en vul zo nodig olie bij.

3.1 Plaats de machine om het oliepeil te controleren op een vlakke ondergrond en verzeker u ervan dat de machine vlak ligt. Om dit te bereiken dient de machine zo te worden neergelegd als hieronder is aangegeven.

3.2 Verwijder de oliepeilstok en stel vast dat de olie tot aan de rand van de vulopening komt. Gebruik motorolie met de juiste viscositeit. (Aanbevolen wordt SAE 10W-30 minerale olie)

1. Controleer het motorbrandstofniveau en vul zo nodig brandstof bij.

Aantekeningen: Vul de tank met schone brandstof. Bij gebruik van verontreinigde brandstof kan de machine beschadigd raken. De machine loopt op ongelode benzine. Vul de brandstoftank nooit met mengsmering.

1. Controleer of het luchtfilter schoon is. Overmatige stof- en vuilophoping in het filterelement leidt tot het onregelmatig draaien van de motor. Een verontreinigd luchtfilterelement moet daarom worden gereinigd (zie paragraaf Onderhoud).

2. Controleer het olieniveau van de stampervoet en vul indien nodig bij. De trilstamper moet ten minste 10 minuten buiten werking zijn voor het olieniveau gecontroleerd kan worden.

6.1 Plaats de machine om het olieniveau van de stampervoet te controleren op een vlakke ondergrond en verzeker u ervan de voet plat op de grond rust, zoals hieronder is afgebeeld.

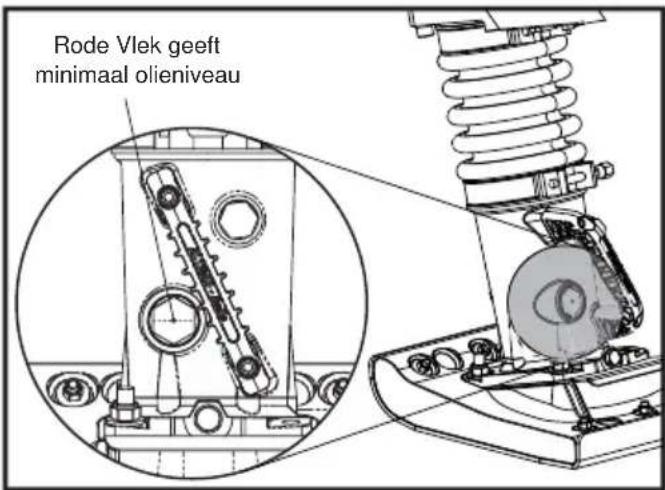

6.2 Het minimumniveau is aangegeven met een rode stip op het oliepeilglas in de stampervoet. (Aanbevolen wordt SAE 10W-30 minerale olie)

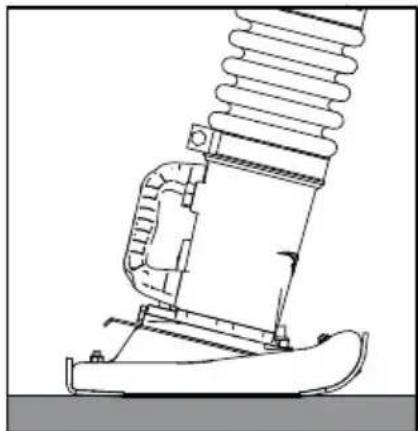

Positie van de stampervoet voor het controleren van het olieniveau

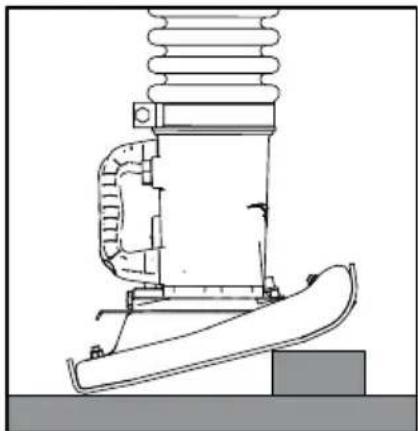

Positie van de machine voor het controleren van het olieniveau

Lange Tijd Wordt Opgeborgen

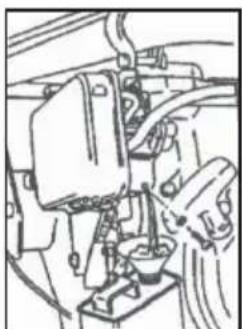

Als de machine lange tijd wordt opgeborgen, moet de brandstof uit de carburateur worden gehaald. Laat hiervoor de motor draaien met gesloten brandstofkraan (Benzine Alleen)

De chemische samenstelling van de brandstof zal bij langdurige opslag van de machine verslechteren. Zorg daarom dat de brandstoftank volledig leeg is als de machine lange tijd moet worden opgeslagen. Zorg ook dat er geen brandstof meer in de vlotterkamer van de carburateur zit. Verwijder daartoe de aftapplug en tap de brandstof af (Benzine Alleen)

Reinig de grondplaat en breng een dun laagje olie aan ter voorkoming van roestvorming.

Maak de stampervoet schoon en breng een dun laagje olie aan om roestvorming te voorkomen.

Dek de machine af en berg deze op in een droge ruimte.

Om de machine uit te zetten in een noodsituatie, dient de gasthendel in de noodstoppositie te worden bewogen. Hierdoor zal de machine onmiddellijk stoppen met trillen.

Honda GX100 & GX120

1. Zet de brandstoftoevoer open.
2. Zet de gasklep in de stand voor stationair toerental (Halverwege de standen H (hoog) en L (laag)).
3. Zet motor de choke aan (ON).

4. Druk vier keer op het pompballetje van de carburateur (of tenminste tien keer wanneer de machine nieuw is of is drooggelopen).

5. Houd de bedieningshendel met één hand goed vast en trek met de andere hand aan de repeteerstarter totdat u weerstand van de motor voelt. Laat de starter vervolgens los.

6. Trek flink aan de repeteerstarter, maar let erop dat u het koord niet volledig uittrekt.

7. Herhaal deze procedure totdat de motor aanslaat.

8. Als de motor aanslaat, moet de chokehendel geleidelijk naar rechts worden geduwd (naar de stand OFF).

9. Laat de motor enkele minuten stationair draaien totdat deze warm is.

10. Nadat de motor is opgewarmd, is de machine klaar voor gebruik.

11. Zet de gashendel snel in de stand 'H' (hoog toerental) om schade aan de koppeling te voorkomen. Voor optimale prestaties van de machine is de stand Full Throttle (volgas) al ingesteld in de fabriek.

12. Als de motor in de stand Full Throttle (volgas) draait, zal de machine vooruitgaan en losse 'terreinverhogingen' verdichten.

13. Zet de gashendel in de stand L (laag) om de motor uit te zetten.

14. Laat de motor nog één tot drie minuten stationair draaien.

15. Druk op de RODE stopknop en houdt deze ingedrukt.

16. Sluit de brandstoftoevoer af.

17. Houd de bedieningshendel met één hand goed vast en trek met de andere hand aan de repeteerstarter totdat u weerstand van de motor voelt. Laat de starter vervolgens los. Hierdoor voorkomt u dat er lucht of vocht in de cilinder komt.

Yanmar L48

1. Draai de gashendel van de motor in de RUN stand.
2. Houd de bedieningshendel met één hand goed vast en trek met de andere hand aan de repeteerstarter totdat u weerstand van de motor voelt. Laat de starter vervolgens los.
3. Druk de decompressie hendel naar beneden en laat hem los. De decompressie hendel zal automatisch naar de oorspronkelijke stand terug gaan wanneer de motor aanslaat.
4. Trek flink aan de repeteerstarter, maar let erop dat u het koord niet volledig uittrekt.
5. Herhaal deze procedure totdat de motor aanslaat.

VOORZICHTIG

Bij koud weer als je problemen met het opstarten van de motor, verwijder de olie-Plug en voeg 2cc motorolie op de olie-poort en plaats de olie-stekker.

1. Laat de motor enkele minuten stationair draaien totdat deze warm is.
2. Nadat de motor is opgewarmd, is de machine klaar voor gebruik.
3. Zet de gashendel snel in de stand 'H' (hoog toerental) om schade aan de koppeling te voorkomen. Voor optimale prestaties van de machine is de stand Full Throttle (volgas) al ingesteld in de fabriek.
4. Als de motor in de stand Full Throttle (volgas) draait, zal de machine vooruitgaan en losse 'terreinverhogingen' verdichten.
5. Zet de gashendel in de stand L (laag) om de motor uit te zetten.
6. Laat de motor nog één tot drie minuten stationair draaien.
7. Draai om de motor uit te zetten de gashendel in de STOP stand.

Starten En Stoppen

Het optimale maximummotortoerental is in de fabriek als volgt afgesteld:

Model Motor		Max. toerental
		Óptimas Bovengrens
RTX 50 Honda GX100 3,800 +/- 50 3,850
RTX 60 Honda GX100 3,800 +/- 50 3,850
RTX 66 Honda GX120 3,400 + 0 / - 50 3,400
RTX 68 Honda GX100 3,800 +/- 50 3,850
RTX 74 Honda GX120 3,400 + 0 / - 50 3,400
RTX 80D Yanmar L48

Bovenstaand maximumtoerental is het aantal ontstekingen per minuut. Bij de Honda GX120 motor voor de RTX66 en de RTX74 bedraagt de eindoverbrengingsverhouding 17:16 en wijkt het aantal ontstekingen per minuut af van het aantal omwentelingen van de transmissieas.

VOORZICHTIG

Deze afstelling mag NIET worden veranderd ter voorkoming van onregelmatige trilling of schade aan het overbrengingsmechanisme. Bij verandering van de afstelling vervallen zowel de motor- als de machinegarantie.

Bediening Van De Trilstamper

Ophijsen.

Als de machine met hijsapparatuur moet worden geplaatst, controleer dan of de rubberen isolatoren op de bedieningshendel niet beschadigd of gescheurd zijn. Vervang gescheurde of beschadigde isolatoren alvorens de machine op te hijsen. Controleer ook of het maximale hefvermogen van de hijsapparatuur geschikt is voor het gewicht van de machine (zie de specificaties op pagina 6 en de nummerplaat van de machine). Maak gebruik van geschikte kettingen of stroppen en bevestig deze UITSLUITEND aan het hefpunt boven op de bedieningshendel van de trilstamper.

- Zet de motor altijd uit alvorens de machine te vervoeren, te onderhouden of op de werkplek te verplaatsen.

Nadat u de controles in de paragraaf 'Veiligheidscontroles vóór het opstarten' hebt uitgevoerd, kunt u de motor starten.

De trilstampers in het RTX-assortiment van Altrad Belle zijn uitgerust met een centrifugaalkoppeling. Hierdoor kan de motor stationair lopen zonder dat het krukasmechanisme wordt aangedreven. Als het motortoerental wordt opgevoerd, wordt de koppeling in werking gesteld en het krukasmechanisme door de motor aangedreven.

- Zet de gashendel vanuit de stand L (laag) snel in de stand H ter voorkoming van schade aan de centrifugaalkoppeling.

VOORZICHTIG

Voor een goede werking moet het motortoerental op maximum worden afgesteld.

- Werk niet met de machine op een volledig verdichte, een harde of een niet meegevende ondergrond. Zo voorkomt u schade aan het overbrengingsmechanisme en een aanzienlijk kortere levensduur van de machine.

- Volg bij het werken aan de rand van sleuven de gebruiksvoorschriften nauwlettend op om kanteling van de machine te voorkomen.

- Bestuur de trilstamper alleen met de handgreep. De machine mag uitsluitend worden geduwd en mag niet in het te verdichten materiaal worden gedrukt. Bij overmatige druk op de bedieningshendel wordt de ondergrond niet goed verdicht, doordat de machine niet kan springen.

Vervoer.

Zet de machine bij het vervoeren of opbergen zo mogelijk rechtop. Als de machine niet rechtop kan staan, leg deze dan NOOIT met het luchtfilter naar beneden om te voorkomen dat de olie in de cilinder in de verbrandingskamer of in het luchtfilter terechtkomt, wat tot startproblemen kan leiden. Als de machine wordt platgelegd met het distributiedeksel naar beneden komt er weliswaar geen motorolie in de cilinder of het luchtfilter, maar als de motor nog warm is, kan er brand ontstaan als er brandstof op de motor komt. Leg de machine daarom pas plat als deze volledig is afgekoeld.

Met de transportrol op de bedieningshendel kan de machine eenvoudig op en van een voertuig worden gereden. Kantel de machine naar voren totdat de transportrol de vloer van het voertuig raakt. Til de machine aan de onderkant op aan de handgreep op de voet en duw de machine vervolgens op het voertuig. Tijdens het vervoer moet de machine stevig zijn vastgebonden en zo mogelijk rechtop staan. Om de trilstamper van het voertuig af te rijden, kantelt u de machine naar voren totdat de transportrol de vloer raakt. Vervolgens tilt u de trilstamper aan de onderkant enigszins op en trekt u de machine langzaam van het voertuig af.

Bediening op grote hoogte.

Voor continue gebruik op grote hoogte boven 1.000 meter, zal het noodzakelijk zijn om de uitlaat te vervangen door een type, die een correct neerleggen van de machine mogelijk maakt. Anders zal de machine te weinig vermogen ontwikkelen en niet correct werken.

Probleem Oorzaak Oplossing
Motor start niet.	Geen brandstof. Vul brandstoftank.
	Benzinekraan is gesloten. Zet brandstoftoevoer open.
	Machine is niet ingespoten.(GX100 Alleen)	Druk vier keer op het pompalletje van de car burateur en trek dan aan de trekstarter tot de machine aanslaat.
	Machine is niet ingespoten.(Diesel Alleen)	Zie de afdeling Service & Onderhoud van deze handleiding.
	Bougie vervuild of beschadigd.(Benzine Alleen)	Vervang de bougie.
	Defecte Carburateur. (Benzine Alleen) Het onderhoud van de Carburator.
Motor stopt plotseling, of stopt wan- neer de toerental van de motor wordt verhoogd.	Zie Boven. Zie Boven.
	Hoofdsproeier van de carburateur ver- stopt met vuil. (GX100 Alleen)	Haal de hoofdsproeier van de carburateur en schoon met perslucht
	Luchtfi Iter vervuild Reinig het element.
	Loszittende bougiekap.(Benzine Alleen)	Duw de bougiekap stevig op de bougie.
Motor loopt, maar machine produceert geen impact.	Gebrek aan motorvermogen. Zie Boven.
	Slippende koppeling.	Demonteer de koppeling en reinig de eenheid met schoon oplosmiddel. Vervang de koppeling schoen indien nodig.
	Beschadigd krukasmechanisme. Neem contact op met serviceagent.

Onderhoud

Onderhoudswerkzaamheden

De trilstampers in het RTX-assortiment van Altrad Belle staan garant voor een jarenlange probleemloze werking. Het is echter belangrijk dat de in deze paragraaf beschreven eenvoudige onderhoudswerkzaamheden regelmatig worden uitgevoerd.

Laat grote onderhouds- en reparatiewerkzaamheden bij voorkeur uitvoeren door een erkende Altrad Belle-dealer. Maak altijd gebruik van originele Altrad Belle-vervangingsonderdelen; bij gebruik van niet-originele onderdelen kan de garantie vervallen.

Zet de motor uit alvorens onderhoudswerkzaamheden te verrichten. Trek bij werkzaamheden aan een machine met benzinemotor de bougiekabel los.

Plaats de trilstamper altijd op een egale ondergrond, zodat de vloeistofniveaus correct kunnen worden afgelezen. Gebruik uitsluitend aanbevolen olietypen (zie onderstaande tabel).

Motoronderhoud.

Het motoronderhoud moet worden uitgevoerd overeenkomstig de voorschriften van de motorfabrikant. Zie hiervoor de motorhandleiding.

Ontluchten van de Yanmar L48 motor

Wanneer de motor zonder Diesel is geweest of wanneer het brandstofffilter is vervangen, moet de Yanmar motor worden ontlucht. Volg hiervoor onderstaande aanwijzingen.

VOORZICHTIG

Zorg voor dat u met de ontluchtingsprocedure begint dat de brandstoftank vol is en dat de tank-dop niet op de tank is geschroefd.

1. Open de brandstofkraan.
2. Draai de gashendel in de RUN stand.
3. Maak de inspuitleiding (onderdeel 1) los door met 2 steeksleutels 17 de moer van de inspuitleiding (onderdeel 2) los te draaien.
4. Draai voorzichtig het mondstuk van de inspuitpomp (onderdeel 3) 2 hele slagen los. LET OP:- verwijder het mondstuk van de inspuitpomp NIET.
5. Trek de inspuitleiding vrij van het mondstuk van de inspuitpomp en wacht tot de Diesel er vrijelijk uitstroomt zonder luchtbellen.
6. Zet het mondstuk van de inspuitpomp weer vast met een aandraaimoment van 12 Nm.
7. Monteer de inspuitleiding en draai deze aan met een aandraaimoment van 12 Nm.
   8 Draai de tankdop op de tank en start de motor volgens de Start en Stop procedure van deze handleiding.

Onderhoud: elke 8 uur of dagelijks.

1. Controleer op loszittende bouten en moeren en zet deze zo nodig vast.
2. Controleer en reinig het luchtfilterelement. Smeer het element overeenkomstig de aanbevelingen van de motorfabrikant. Als de machine onder zeer stoffige en moeilijke omstandigheden wordt gebruikt, moet het fi iterelement vaker worden gereinigd.
3. Controleer het oliepeil in de krukkast van de motor en vul zo nodig olie bij.

Controleer het oliepeil in de hoofdcilinder als volgt.

• Ga na of de machine de afgelopen 10 minuten niet is gebruikt.
• Zet de machine op een egale ondergrond en verwijder de olieplug.
• De olie moet net onder de onderrand van het oliepluggat zichtbaar zijn. Vul zo nodig olie bij.

LET OP: let er op dat de hoofdcilinder niet overvuld raakt. Als u te veel olie bijvult, wordt de motor overbelast, wat tot een slechte of onregelmatige trilling kan leiden.

Rode Vlek geeft minimaal olieniveau

Eerst 20 uren van operatie

1. Ververs de olie in de hoofcilinder

Elke 50 uur of wekelijks.

1. Controleer op loszittende bouten en moeren en zet deze zo nodig vast.

Elke 200 uur.

1. Ververs de olie in de hoofdcilinder. Vul niet te veel olie bij.

Brandstof, smeermiddel en bougie.

Model	Brandstof Krukkast Hoofcilinder
	Type Inhoud	Olietype Motor	Inhoud Olietype	Inhoud
RTX 50	100	2.5 Litres	10W-30, API, SF/CC, CD	GX100	0.6 Litres	10W-30, API, SF/CC, CD	0.7 Litres
RTX 60 GX
RTX 66 GX							0.8 Litres
RTX 68 GX
RTX 74 GX
RTX 80D Diesel			L48	0.8 Litres

VOORZICHTIG

Verzeker u er zich van, dat u de informatie hieronder hebt gelezen en geheel begrepen, voor u probeert om het RTX heiblok te vervoeren.

De RTX trilstamper kan verticaal worden verplaatst door twee personen, door het op het transportwiel te leggen indien dit is gemonteerd, en het bij de tilgrepen te pakken, of door het met een hijsband of takel aan het hijsoog op te tillen. LET OP: een hijsband of takel mag nooit aan de tilgrepen bevestigd worden.

Wegtransport

De RTX trilstamper moet zo veel mogelijk rechtop vervoerd worden, vastgesjord aan de zijwand van de vrachtwagen of vastgesjord in een bestelwagen (pick-up). Indien dit niet mogelijk is, mag de trilstamper uitsluitend op de transportwielen worden neergelegd of op de voorste spaak van de bedieningshendel. De trilstamper moet stabiel liggen en stevig worden vastgesjord om rollen en glijden te voorkomen.

Hijsoog Tilgreep Transportwielen

Wielstel optie

1. Plaats het wielstel onder de rand van de plaat op het onderste stampervoet.
2. Kantel zodra het wielstel is gekoppeld de stamper een beetje achterover totdat de wielen het gewicht van de stamper dragen.
3. Beweeg de stamper UITSLUITEND in achterwaartse richting om hem op de gewenste plaats te krijgen.

Laat het wielstel NIET aangekoppeld wanneer er geen toezicht is of wanneer de stamper wordt gebruikt, want hierdoor wordt hij instabiel. Het wielstel is uitsluitend bedoeld voor transportdoeleinden!

INFORMATIE

GEBRUIK LOCTITE

GEBRUIK OIL

GEBRUIK SILICONE

Voor informatie over reserveonderdelen die beschikbaar zijn voor deze machine kunt u www.Belle247.com raadplegen of contact opnemen met ALTRAD Belle met behulp van de volgende contactinformatie:-

Tel:- [phone] Fax:- [phone] Email:- [e-mail]

Garantie

Op deze RTX trilstamper van Altrad Belle wordt garantie verleend aan de oorspronkelijke koper gedurende een periode van één jaar (12 maanden) vanaf de oorspronkelijke datum van aankoop.

De garantie van Altrad Belle is geldig in geval van ontwerp-, materiaal- en fabrieksfouten.

Het volgende valt niet onder de garantie van Altrad Belle:

1. Schade als gevolg van misbruik, verkeerd gebruik, het vallen van de machine, en andere soortgelijke schade als gevolg van het niet opvolgen van de montage-, bedienings- en onderhoudsinstructies.

2. Aanpassingen, montage van extra onderdelen of reparaties door anderen dan Altrad Belle of diens erkende agenten.

3. De kosten van transport- en vervoer van en naar Altrad Belle. of diens erkende agenten in verband met reparatie dan wel inschatting van schade aan de machine bij een garantieclaim.

4. Materiaal- en/of arbeidskosten voor het vernieuwen, repareren of vervangen van onderdelen als gevolg van normale slijtage.

De volgende onderdelen vallen niet onder de garantie:

• Luchtfi Iter (motor)

- Bougie (motor)

Altrad Belle en/of diens erkende agenten, leidinggevenden, medewerkers en verzekeraars kunnen niet aansprakelijk worden gesteld voor gevolgschade of andere schade, verliezen dan wel onkosten in verband met of als gevolg van het onvermogen de machine voor enig doel te gebruiken.

Garantieclaims

Garantieclaims dienen in eerste instantie telefonisch, schriftelijk, per fax of per e-mail te worden gericht aan Altrad Belle.

Garantieclaims

Tel: [phone] Fax: [phone] E-mail : [e-mail]

Nummers voor garantieclaims:

Garantieregistratie:

In de offerte voor ALTRAD Belle om groener en meer ecovriendelijk te worden hebben we een online Garantieregistratie geïntroduceerd. Om de registratiepagina op onze website te openen kunt u het volgende adres gebruiken:

http://www.bellegroup.com/index.php?p=warranty_registration

U kunt ook de QR Code (Quick Response Code) gebruiken om met uw smartphone de registratiepagina te openen.

K - Serieplade (Del nr. 800-99844)

P - Kun Diesel Dekal (Del nr. 800-99524)

FORSIGTIG! Brug kun diesel i denne motor (Kun dieselmodeller)

A B C D E

Model RTX50 RTX60C RTX60 RTX66 RTX68 RTX74 RTX80D
A - Bredde (mm) 345 425 345 425
B - Længde (mm) 670 705 700 705 700
C - Højde (mm) 975 975 1065 1040 1065		1081
D - Stamperens skobredde* (mm) 230 165				280
E - Stamperens skolængde* (mm)	335
Motor Model	Honda GX100			Honda GX120	Honda GX100	Honda GX120	Yanmar L48
Motor Type	4-Takts, OHC, Luftkølet						En cylinder
Motoreffekt (kW)	2.3			2.6	2.3	2.6	3.5
Brændstoftype	Blyfri Benzin						Diesel
Kapacitet (Ltrs)	2.5						2.5
Karburatortype	Membran			Flyde-kammer	Membran	Flyde-kammer	Indsprøjt-ning
Startsystem	Træksnors
Maskinvægt (kg)	57.7	60		79	70	84	86
Frekvens (Hz)	11			10	11	10	10
Stødkraft (kN)	12.5	13.6	13.6	16.5	16	18.6	20.5
Slag pr. minut (bpm)	450 - 660			450 - 600	450 - 660	450 - 600	450 - 600
Takt (mm)	52
Støjniveau (dB(A))	108
3 Aksevibration (m/s2)	9.82	7.25	7.25	7.61	7.45	11.3	11.8

Vibrationnivea Minimum Level - EN500 Part 4.

Gezondheid en veiligheid....110

Gezondheid en veiligheid

Schwingungen.

C - Lyftögla (del nr. 800-99630)

H - Motorstart (del nr. 800-99625)

K - Maskinskylt (del nr. 800-99844)

N - Het yta (Del nr. 800-99520)

N - Het yta (Del nr. 800-99520)

K - andmeplaat (osa nr 800-99844)
