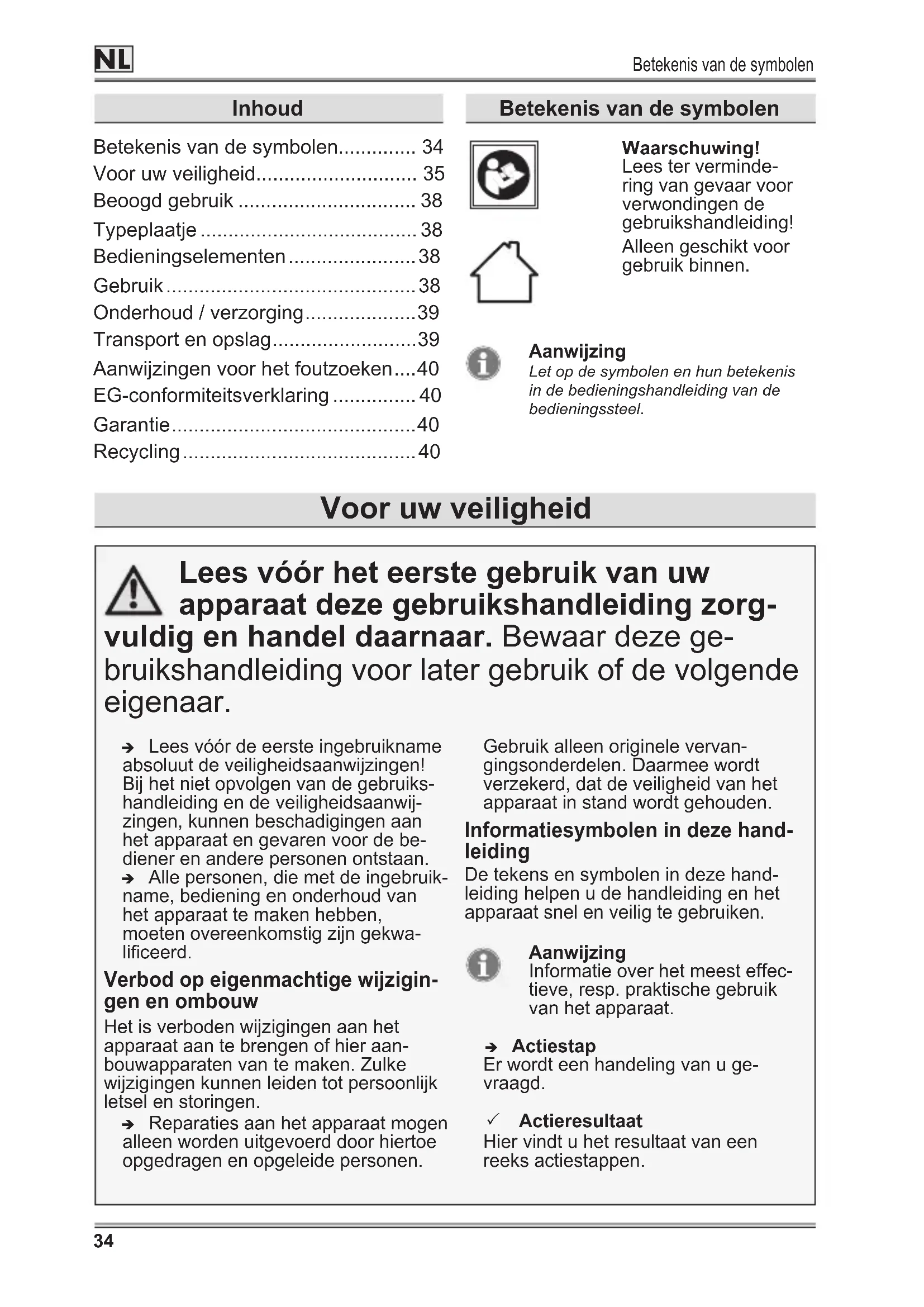

• Inhoud Betekenis van de symbolen p. 34
• Voor uw veiligheid p. 35
• Beoogd gebruik p. 38
• Typeplaatje p. 38
• Bedieningselementen p. 38
• Gebruik p. 38
• Onderhoud / verzorging p. 39
• Transport en opslag p. 39
• Aanwijzingen voor het foutzoeken p. 40
• EG-conformiteitsverklaring p. 40
• Garantie p. 40
• Recycling Betekenis van de symbolen Voor uw veiligheid Lees vóór het eerste gebruik van uw apparaat deze gebruikshandleiding zorg- vuldig en handel daarnaar. Bewaar deze ge- bruikshandleiding voor later gebruik of de volgende eigenaar. Î Lees vóór de eerste ingebruikname absoluut de veiligheidsaanwijzingen! Bij het niet opvolgen van de gebruiks- handleiding en de veiligheidsaanwij- zingen, kunnen beschadigingen aan het apparaat en gevaren voor de be- diener en andere personen ontstaan. Î Alle personen, die met de ingebruik- name, bediening en onderhoud van het apparaat te maken hebben, moeten overeenkomstig zijn gekwa- liceerd. Verbod op eigenmachtige wijzigin- gen en ombouw Het is verboden wijzigingen aan het apparaat aan te brengen of hier aan- bouwapparaten van te maken. Zulke wijzigingen kunnen leiden tot persoonlijk letsel en storingen. Î Reparaties aan het apparaat mogen alleen worden uitgevoerd door hiertoe opgedragen en opgeleide personen. p. 40

Gebruik alleen originele vervan- gingsonderdelen. Daarmee wordt verzekerd, dat de veiligheid van het apparaat in stand wordt gehouden. Informatiesymbolen in deze hand- leiding De tekens en symbolen in deze hand- leiding helpen u de handleiding en het apparaat snel en veilig te gebruiken. Aanwijzing Informatie over het meest effec- tieve, resp. praktische gebruik van het apparaat. Î Actiestap Er wordt een handeling van u ge- vraagd. 3 Actieresultaat Hier vindt u het resultaat van een reeks actiestappen. Waarschuwing! Lees ter verminde- ring van gevaar voor verwondingen de gebruikshandleiding! Alleen geschikt voor gebruik binnen. Aanwijzing Let op de symbolen en hun betekenis in de bedieningshandleiding van de bedieningssteel.Voor uw veiligheid

Voor uw veiligheid [1] Positienummer Positienummers zijn in de tekst ge- markeerd met hoekige haakjes [ ].

Illustratiemarkering Illustraties zijn met letters aangege- ven en in de tekst gemarkeerd.

Actiestapnummer De gedenieerde volgorde van actiestappen is genummerd en in de tekst gemarkeerd Gevarenniveau In deze gebruikshandleiding worden de volgende gevarenniveaus gebruikt om op potentieel gevaarlijke situaties te wijzen: WAARSCHUWING! De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot ernstig letsel of de dood. VOORZICHTIG! De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot lichte of matige verwondingen. Let op! Een mogelijk schadelijke situatie kan ontstaan en leidt, indien deze niet wordt vermeden, tot materiële schade. Opbouw van de veiligheidsaanwij- zingen WAARSCHUWING! Aard en bron van het gevaar! Â Gevolgen bij niet naleven ¾ Maatregel voor de veiligheid Veiligheidsaanwijzingen Veiligheid op de werkplek - Gebruik het laadapparaat niet op licht ontvlambare ondergrond (bijv. papier, textiel enz.) resp. in brandbare omgeving. De laadapparaat wordt warm tijdens het opladen en dit kan leiden tot brand. Elektrische veiligheid - Het apparaat niet blootstellen aan regen of nattigheid. Het binnendringen van water verhoogt het risico op een elektrische schok. - Laad alleen door de fabrikant vrijgegeven accu's resp. de vrijgegeven bedieningsstelen met vast geïnstalleerde batterijeenheid − zie EG- conformiteitsverklaring. Anders bestaat brand- en explosiegevaar.Voor uw veiligheid

- Houd het apparaat schoon. Door vervuiling bestaat het gevaar voor een elektrische schok. - Gebruik het apparaat niet met een beschadigde kabel. Beschadigde kabels niet aanraken en de voedingsstekker uit het stopcontact halen als de kabel wordt beschadigd tijdens het opladen. - Open het laadapparaat nooit. - Indien het netsnoer van deze machine beschadigd is, moet het door de fabrikant of de klantenservice van de fabrikant of een gekwaliceerde persoon worden vervangen, om eventuele risico's te vermijden. Bescherming van uzelf en andere personen - Bij beschadigingen aan en ondeskundig gebruik van de accu kunnen dampen ontsnappen. Zorg voor voldoende toevoer van verse lucht en bezoek bij klachten een arts. De dampen kunnen de luchtwegen irriteren. - Kinderen moet onder toezicht staan, om te waarborgen dat ze niet met het laadapparaat spelen. - Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of te weinig ervaring en/of kennis, als toezicht op hen wordt gehouden of als zij instructies hebben ontvangen betreffende het veilige gebruik van het laadapparaat en de daaruit voortvloeiende gevaren. Kinderen mogen niet met het apparaat spelen. VeiligheidsaanwijzingenVoor uw veiligheid

Reiniging en gebruikersonderhoud mogen zonder toezicht niet door kinderen worden uitgevoerd. Anders bestaat er gevaar voor verkeerde bediening en verwondingen. Algemene veiligheidsaanwijzingen - Voor ingebruikname het apparaat controleren op zichtbare beschadigingen. Laat eventuele beschadigingen vóór de ingebruikneming door een gekwaliceerd vakman of een gespecialiseerde werkplaats repareren/ herstellen. - Beschadigde, defecte of vervormde accu's niet laden. - Geen accu's van derden opladen. - Probeer nooit, niet oplaadbare batterijen op te laden. - De ventilatiesleuven van het laadapparaat niet afdekken. Anders kan het laadapparaat oververhit raken en niet meer probleemloos werken. - Laad geen accu's, waarvan de temperatuur onder 10 °C of boven 40 °C ligt. - Laat reparaties uitsluitend uitvoeren door gekwaliceerde vakmensen of een gespecialiseerde werkplaats. VeiligheidsaanwijzingenBeoogd gebruik

Beoogd gebruik Het apparaat is bedoeld voor het laden van accu's, die zijn vrijgegeven door de fabri- kant. De vrijgegeven accu's resp. de vrijgegeven bedieningsstelen met vast geïnstal- leerde accu-eenheid vindt u op de bijgevoegde EG-conformiteitsverklaring. Elk ander of verdergaand gebruik geldt als niet bedoeld gebruik. De gebruiker is aansprakelijk voor schade door niet beoogd gebruik. Typeplaatje Positie Het typeplaatje vindt u op de behuizing van het laadapparaat. Aanwijzing De aanduiding bezit ofciële waarde en mag niet gewijzigd of onleesbaar gemaakt worden. Opbouw E 1 Fabrikant 2 Apparaatsoort (laadapparaat) 3 Modelnaam 4 Modelnummer 5 Serienummer 6 Nominale ingangsspanning, stroom- type / nominaal verbruik, netfrequen- tie 7 Alleen voor gebruik in binnenruimtes 8 Nominale uitgangsspanning, stroom- type/nominale stroom 9 Gebruikershandleiding lezen 10 CE-markering 11 Veiligheidsklasse 12 Bouwjaar 13 Afvoeraanwijzing 14 Beveiliging Bedieningselementen Laadapparaat A 1 Laadeenheid 2 Laadcontrolelamp 3 Voeding Gebruik Aanwijzing De laadeenheid kan met schroeven en pluggen worden bevestigd aan een wand (niet in de leveringsomvang begrepen). Montage van de laadeenheid aan de wand B Î Monteer de laadeenheid op een hoogte van ca. 1,70 m in de buurt van een stopcontact. Aanwijzing Let bij de montage op voldoende afstand tot de vloer, zodat de bedieningssteel met de vast geïn- stalleerde accu in de laadeenheid kan worden gestoken. WAARSCHUWING! Gevaar van letsel of materiële schade. Laad geen accu's, waarvan de accutemperatuur onder 10 °C of boven 40 °C ligt. De aanbevolen laadtemperatuur (buitentemperatuur/ omgevingstemperatuur) ligt op ca. 24 °C. VOORZICHTIG! Letsel of materiële schade. ¾ De netspanning aanhouden. ¾ De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat. Aanwijzing De accu warmt tijdens het laden op.Onderhoud / verzorging

Laden C Î Steek de bedieningssteel met de vast geïnstalleerde accu in de laadeenheid, tot de bedieningssteel daar vast is ingeklikt 1. Î Steek de voeding in een geschikt stopcontact 2. 3 Het laadcontrolelampje licht kort groen op en schakelt dan om naar rood. Het laadproces is begonnen. Aanwijzing de oplaadtijd bedraagt bij lege accu ca.1 uur. De beëindiging van het laadproces wordt aangegeven door het groene laadcontrolelampje. Laadcontrolelampje op de voeding Status van de led Betekenis brandt groen Netspanning aange- sloten. Bedieningssteel niet ingestoken. brandt rood Laadproces bij ingesto- ken bedieningssteel. brandt groen Laadproces bij inge- stoken bedieningssteel afgesloten. brandt groen Netspanning aangeslo- ten. Bedieningssteel niet goed ingestoken of de contacten zijn vervuild resp. de temperatuur ligt buiten de laadtempera- tuur. De accu wordt niet geladen. Aanwijzing voor de laadtempe- ratuur Ligt de laadtemperatuur bij het laadproces buiten het aan- gegeven bereik, brandt het controlelampje groen. Zodra de laadtemperatuur overeenkomt met de aangegeven waarden, schakelt het controlelampje automatisch naar rood en het laadproces begint. Aanwijzing Ter bescherming van de accu en om een lange levensduur te waarborgen, schakelt het laadap- paraat uit zodra de accu volledig is opgeladen. Het laadapparaat laadt geen kapotte accu's. Na het voltooide laadproces D Î Druk de vergrendelknop [A] op de bedieningssteel 1. Î Trek de bedieningssteel uit de laadeenheid 2. Î Koppel de laadeenheid los van het stopcontact 3. Aanwijzing De bedieningssteel kan tot het volgende gebruik zonder bedenking voor een langere opslag in het daarvoor voorziene laadapparaat worden gestoken en bewaard. Verwijder hiervoor echter de voedingsstekker van het laadapparaat uit het stop- contact. Onderhoud / verzorging WAARSCHUWING! Gevaar van letsel of materiële schade. ¾ Schakel voor alle werkzaamheden het apparaat uit en verwijder de bedieningssteel, waarin de vast geïnstalleerde accu zich bevindt. ¾ Voedingsstekker uit het stopcontact trekken. ¾ Apparaat niet openen. ¾ Laat onderhouds- en reparatiewerkzaamheden uitsluitend uitvoeren door een vakman. Î Het laadapparaat schoon en droog houden. Î Reinig de contacten en ventilaties- leuven van het laadapparaat met een zachte en schone doek, resp. bij sterke vervuiling met een borstel. Transport en opslag Transport Î Beveilig het apparaat voldoende tegen onbedoeld verschuiven, wanneer u het op of in een voertuig transporteert. Opslag Î Sla het apparaat altijd op een droge en veilige locatie op, die ontoegankelijk is voor kinderen.Aanwijzingen voor het foutzoeken

Aanwijzingen voor het foutzoeken WAARSCHUWING! Gevaar van letsel of materiële schade. ¾ Voedingsstekker uit het stopcontact trekken. ¾ Apparaat niet openen. ¾ Bezoek bij twijfel altijd een gespecialiseerde werkplaats. Storing Mogelijke oorzaak Oplossing Geen laadprocedure De contacten zijn vervuild. Reinig de contacten. De bedieningssteel met de vast geïnstalleerde accu-eenheid is niet goed in de laadeenheid gestoken Steek de bedieningssteel correct in de laadeenheid. Accu of laadapparaat defect. Laat het laadapparaat en de bedieningssteel met de vast geïnstalleerde accu-eenheid in een gespecialiseerde werk- plaats controleren. De zekering van de netaansluiting is geactiveerd/defect. Laat dit door een elektricien repareren. De accutemperatuur ligt buiten 10 °C - 40 °C. Laat de accu afkoelen resp. opwarmen. EG-conformiteitsverklaring Meer informatie over het apparaat vindt u in de apart bijgevoegde EG-conformiteitsver- klaring. Deze is bestanddeel van deze gebruikshandleiding. Garantie In elk land gelden de door ons bedrijf of door de importeur uitgegeven garantie- bepalingen. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of pro- duktiefout hiervan de oorzaak is. Neem voor garantie contact op met uw verkoper of de dichtstbijzijnde vestiging. Recycling Elektrisch gereedschap, accessoires en verpakkingen moeten milieuvriendelijk worden gerecycled. Gooi oude elektro- en elektronica-apparaten niet bij het huishoudelijk afval. Lever hem in bij een geschikt inzamelpunt.Symbolförklaring
