QC 25 eM - Caricabatterie Wolf Garten - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo QC 25 eM Wolf Garten in formato PDF.
| Tipo di prodotto | Caricabatterie |
| Marca | Wolf Garten |
| Modello | QC 25 eM |
| Tensione di ingresso | 230 V ~ 50 Hz |
| Tensione di uscita | 25 V CC |
| Tempo di ricarica | Circa 1 ora (accumulatore scarico) |
| Accumulatori compatibili | Impugnature di comando Wolf Garten con modulo accumulatore integrato |
| Indicatore di carica | LED: rosso (carica in corso), verde (carica completata o batteria scollegata) |
| Temperatura di ricarica | +10 °C a +40 °C |
| Montaggio a parete | Sì (altezza consigliata 1,70 m, viti non incluse) |
| Peso | Circa 0,5 kg |
| Protezione | Classe di protezione II |
| Utilizzo | Solo per interni |
| Fusibile | Sì (integrato) |
| Pulizia | Panno morbido e asciutto; pulire i contatti e le fessure di ventilazione |
| Garanzia | Secondo le condizioni del produttore |
| Riciclaggio | Non smaltire nei rifiuti domestici; punto di raccolta appropriato |
Domande frequenti - QC 25 eM Wolf Garten
Domande degli utenti su QC 25 eM Wolf Garten
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale QC 25 eM - Wolf Garten e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. QC 25 eM del marchio Wolf Garten.

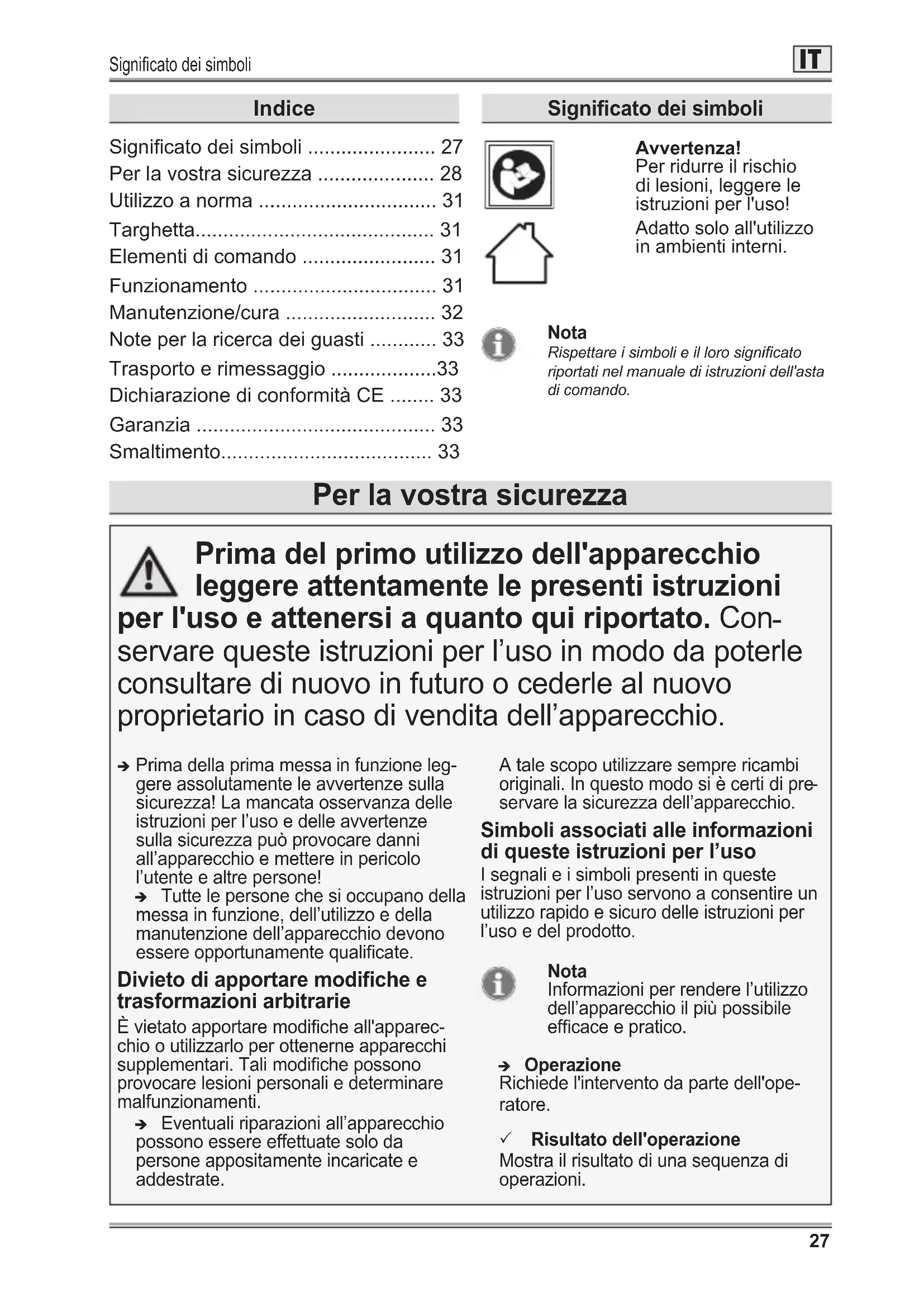

MANUALE UTENTE QC 25 eM Wolf Garten
IT Italiano 27 (Istruzioni per l'uso originali)
Significato dei simboli 27
Per la vostra sicurezza 28
Utilizzo a norma 31
Targhetta.... 31
Elementi di comando 31
Funzionamento 31
Manutenzione/cura 32
Note per la ricerca dei guasti ..... 33
Trasporto e rimessaggio ....33
Dichiarazione di conformità CE ..... 33
Garanzia 33
Smaltimento.... 33
Significato dei simboli
Avvertenza!
Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso!
Adatto solo all'utilizzo in ambienti interni.
Nota
Rispettare i simboli e il loro significato riportati nel manuale di istruzioni dell'asta di comando.
Per la vostra sicurezza
Prima del primo utilizzo dell'apparecchio leggere attentamente le presenti istruzioni per l'uso e attenersi a quanto qui riportato. Conservare queste istruzioni per l'uso in modo da poterle consultare di nuovo in futuro o cederle al nuovo proprietario in caso di vendita dell'apparecchio.
→ Prima della prima messa in funzione leggere assolutamente le avvertenze sulla sicurezza! La mancata osservanza delle istruzioni per l'uso e delle avvertenze sulla sicurezza può provocare danni all'apparecchio e mettere in pericolo l'utente e altre persone!
→ Tutte le persone che si occupano della messa in funzione, dell'utilizzo e della manutenzione dell'apparecchio devono essere opportunamente qualificate.
Divieto di apportare modifiche e trasformazioni arbitrarie
È vietato apportare modifiche all'apparecchio o utilizzarlo per ottenerne apparecchi supplementari. Tali modifiche possono provocare lesioni personali e determinare malfunzionamenti.
→ Eventuali riparazioni all'apparecchio possono essere effettuate solo da persone appositamente incaricate e addestrate.
A tale scopo utilizzare sempre ricambi originali. In questo modo si è certi di preservare la sicurezza dell'apparecchio.
Simboli associati alle informazioni di queste istruzioni per l'uso
I segnali e i simboli presenti in queste istruzioni per l'uso servono a consentire un utilizzo rapido e sicuro delle istruzioni per l'uso e del prodotto.
Nota
Informazioni per rendere l'utilizzo dell'apparecchio il più possibile efficace e pratico.
→ Operazione
Richiede l'intervento da parte dell'operatore.
√ Risultato dell'operazione
Mostra il risultato di una sequenza di operazioni.
Per la vostra sicurezza
[1] Numero di elemento
I numeri degli elementi sono contrassegnati nel testo con parentesi quadre [].
A Identificativo figura
All'interno del testo le figure sono identificate e numerate con delle lettere.
① Numero operazione
All'interno del testo la sequenza definita delle operazioni è opportuna- mente numerata.
Livelli di pericolo
Nelle presenti istruzioni per l'uso, per segnalare le potenziali situazioni pericolose vengono utilizzati i seguenti livelli di pericolo:
AVVERTENZA!
Situazione potenzialmente pericolosa che, se non evitata, può provocare gravi lesioni, potenzialmente mortali.
ATTENZIONE!
Situazione potenzialmente pericolosa che, se non evitata, può provocare lesioni di minore o modesta entità.
Avviso!
Situazione potenzialmente negativa che, se non evitata, può causare danni materiali.
Struttura delle avvertenze sulla sicurezza
AVVERTENZA!
Tipo e origine del pericolo!
Conseguenze della manca- ta osservanza
➢ Cosa fare per prevenire il pericolo
Avvertenze sulla sicurezza
Sicurezza nell'area di lavoro
-Non utilizzare il caricabatterie su una base facilmente infiammabile (ad es. carta, prodotti tessili ecc.) e/o in ambienti infiammabili. Il riscaldamento del caricabatterie che si verifica durante la ricarica comporta il pericolo di incendio.
Sicurezza elettrica
- Non esporre l'apparecchio a pioggia o umidità.
La penetrazione di acqua aumenta il rischio di scossa elettrica.
-Caricare solo le batterie approvate dal costruttore o le aste di comando approvate con unità batteria integrata – vedi dichiarazione di conformità CE. In caso contrario vi è il pericolo di incendio ed esplosione.
Avvertenze sulla sicurezza
- Tenere pulito l'apparecchio. La presenza di sporco comporta il pericolo di scossa elettrica.
-Non utilizzare l'apparecchio se il cavo è danneggiato. Non toccare i cavi danneggiati e staccare la spina dalla presa se il cavo viene danneggiato durante la ricarica.
-Non aprire mai il caricabatterie.
-Se il cavo di allacciamento alla rete di questo apparecchio viene danneggiato, deve essere sostituito dal costruttore, dal relativo servizio clienti oppure da una persona qualificata per evitare pericoli.
Protezione personale e di terzi
-In caso di danneggiamento e uso non appropriato della batteria può verificarsi la fuoriuscita di vapori. Fare affluire aria fresca e consultare un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
-I bambini devono essere sorvegliati per assicurarsi che non giochino con il caricabatterie.
-Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone affette da difficoltà fisiche, sensoriali o mentali o che non dispongano della necessaria esperienza e/o conoscenze, a condizione che vengano sorvegliate o abbiano ricevuto istruzioni sul corretto utilizzo del caricabatterie e conoscano i pericoli ad essa correlati. I bambini non devono giocare con l'apparecchio.
Avvertenze sulla sicurezza
La pulizia e la manutenzione a cura dell'utente non devono essere eseguite da bambini senza supervisione. In caso contrario, vi è il rischio di uso improprio e lesioni.
Avvertenze generali sulla sicurezza
-Prima della messa in funzione eseguire un controllo visivo dell'apparecchio alla ricerca di eventuali danneggiamenti. Prima della messa in funzione far riparare eventuali danni da un tecnico qualificato o da un'officina specializzata.
-Non caricare batterie danneggiate, difettose o deformate.
-Non ricaricare batterie di altre marche.
-Non tentare mai di ricaricare batterie non ricaricabili.
-Non coprire le fessure di aerazione del caricabatterie. In caso contrario, il caricabatterie può surriscaldarsi e non funzionare più correttamente.
-Non ricaricare la batteria, se la temperatura della stessa è inferiore a 10 °C o superiore a 40 °C.
-Far eseguire le riparazioni esclusivamente da un tecnico qualificato o da un'officina specializzata.
Utilizzo a norma
L'apparecchio è concepito per la ricarica di batterie raccomandate dal costruttore. Le batterie raccomandate o le aste di comando raccomandate con unità batteria integrata sono indicate nella dichiarazione di conformità CE allegata. Ogni altro uso diverso da questo è considerato non a norma. L'utente sarà responsabile degli eventuali danni provocati da un utilizzo non a norma.
Targhetta
Posizione
La targhetta si trova sul corpo del caricabatterie.
Nota
La marcatura ha valore di documento legale e non deve essere modificata o resa irriconoscibile.
Struttura E
1 Costruttore
2 Tipo di apparecchio (caricabatterie)
3 Nome modello
4 Numero di modello
5 Numero di serie
6 Tensione nominale in ingresso, tipo di corrente/potenza nominale, frequenza di rete
7 Solo per l'utilizzo in ambienti interni
8 Tensione nominale in uscita, tipo di corrente/corrente nominale
9 Leggere le istruzioni per l'uso
10 Marcatura CE
11 Classe di protezione
12 Anno di costruzione
13 Avvertenza per lo smaltimento
14 Fusibile
Elementi di comando
Caricabatteria A
1 Unità di ricarica
2 Spia di controllo della carica
3 Alimentatore
Funzionamento
Nota
L'unità di ricarica può essere fissata a una parete con delle viti o con viti e tasselli (non inclusi nella dotazione).
Montaggio dell'unità di ricarica alla parete B
→ Montare l'unità di ricarica a un'altezza di circa 1,70 m vicino a una presa elettrica.
Nota
Per il montaggio assicurare una sufficiente distanza dal pavimento, in modo da poter inserire nell'unità di ricarica l'asta di comando con batteria integrata.
AVVERTENZA!
Pericolo di lesioni o danni materiali.
Non ricaricare la batteria, se la temperatura della stessa è inferiore a 10 °C o superiore a 40 °C.
La temperatura di ricarica (temperatura esterna/temperatura d'ambiente) consigliata è circa 24 °C.
ATTENZIONE!
Lesioni o danni materiali.
Rispettare la tensione di rete.
La tensione della fonte di alimentazione elettrica deve corrispondere ai dati riportati sulla targhetta dell'apparecchio.
Nota
La batteria si riscalda durante la ricarica.
Ricarica C
→ Inserire l'asta di comando con la batteria integrata nell'unità di ricarica fino a far scattare saldamente l'asta di comando in posizione ①.
→ Inserire l'alimentatore in una presa di rete idonea ②.
√ La spia di controllo della carica si accen de brevemente in verde e passa poi al rosso. Il processo di carica è iniziato.
Nota
Il tempo di carica da batteria scarica è circa 1 ora. La conclusione del processo di carica è segnalato dalla spia di controllo della carica.
Spia di controllo della carica sull'alimentatore
| Stato del LED Significato | |
| luce verde fissa | Tensione di rete collegata. Asta di comando non inserita. |
| luce rossa fissa | Processo di carica con asta di comando inserita. |
| luce verde fissa | Processo di carica con asta di comando inserita terminato. |
| luce verde fissa | Tensione di rete collegata. Asta di comando non inserita correttamente oppure i contatti sono sporchi o la temperatura è al di fuori della temperatura di ricarica. La batteria non viene caricata. |
Nota sulla temperatura di ricarica
Se la temperatura di ricarica durante il processo di carica è al di fuori dell'intervallo indicato, la spia di controllo si accende ed è verde. Appena la temperatura di ricarica corrisponde ai valori indicati, la spia di controllo diventa automaticamente rossa e il processo di carica ha inizio.
Nota
Per proteggere la batteria e garantire una lunga durata, il caricabatterie si spegne non appena la batteria è completamente carica. Il caricabatteria non può caricare una batteria difettosa.
Dopo il completamento del processo di carica D
→ Premere il pulsante a scatto [A] sull'asta di comando ①.
→ Estrarre l'asta di comando dall'unità di ricarica ②.
→ Scollegare l'unità di ricarica dalla presa di corrente ③.
Nota
L'asta di comando può essere collegata all'apposito caricabatteria e venire immagazzinata con questo fino al prossimo utilizzo, anche in caso di periodi di immagazzinaggio prolungati. Rimuovere però dalla presa di rete la spina del caricabatteria.
Manutenzione/cura
AVVERTENZA!
Pericolo di lesioni o danni materiali.
Prima di qualsiasi lavoro, spegnere l'apparecchio e rimuovere l'asta di comando in cui è integrata la batteria.
Estrarre la spina dalla presa.
Non aprire l'apparecchio.
Far eseguire gli interventi di manutenzione e riparazione esclusivamente da un tecnico qualificato.
→ Tenere il caricabatterie pulito e asciutto.
→ Pulire i contatti e le fessure di aerazione del caricabatterie con un panno morbido, pulito e asciutto oppure, in caso di forti impurità, con una spazzola.
Note per la ricerca dei guasti
AVVERTENZA!
Pericolo di lesioni o danni materiali.
Estrarre la spina dalla presa.
Non aprire l'apparecchio.
In caso di dubbio rivolgersi sempre a un'officina specializzata.
Anomalia Possibile causa Rimedio
| Nessun processo di carica | I contatti sono sporchi. Pulire i contatti. | |
| L'asta di comando con l'unità batteria integrata non è inserita corretta-mente nell'unità di ricarica | Inserire correttamente l'asta di comando nell'unità di ricarica. | |
| Batteria oppure caricabatteria difettosi. | Far controllare il caricabatteria e l'asta di comando con l'unità batteria integrata da un'officina specializzata. | |
| Il fusibile sul collegamento di rete principale è scattato/è difettoso. | Farlo riparare da un elettricista qualificato. | |
| La temperatura della batteria non è compresa fra 10 °C e 40 °C. | Far raffreddare o riscaldare la batteria. | |
Trasporto e rimessaggio
Trasporto
→ Quando si trasporta l'apparecchio con/su un altro veicolo, fissarlo opportunamente in modo che non si sposti.
Rimessaggio
→ Conservare l'apparecchio in un luogo asciutto e sicuro che non sia accessibile ai bambini.
Dichiarazione di conformità CE
Ulteriori informazioni sull'apparec- chio sono riportate nella Dichiarazione di conformità CE allegata a parte. Tale documento è parte integrante delle presenti istruzioni per l'uso.
Garanzia
A seconda del paese fanno fede le condizioni di garanzia emesse dalla nostra società o dal nostro importatore. Nei limiti della garanzia, i guasti all'apparecchio vengono risolti gratuitamente, se originati da difetti di materiale o di fabbricazione. In caso di richiesta di garanzia, rivolgersi al proprio venditore o alla filiale più vicina.
Smaltimento
Elettroutensili, accessori e imballaggi devono essere destinati a centri di recupero ecocompatibili.
Non gettare i rifiuti di apparecchiature elettriche ed elettroniche nei rifiuti domestici. Conferirlo presso un'adeguata struttura di smaltimento.
