Merk	Campingaz
Model	360 Grill CV
Producttype	Grill / Kampeerfornuis
Brandstoftype	Butaan- of propaangas (afhankelijk van het land)
Calorisch vermogen	2200 W
Massadebiet	160 g/u (G30) / 157 g/u (G31)
Gasdruk (Fr/Be/Lu)	Butaan 28-30 mbar / Propaan 37 mbar
Afmetingen (ongeveer)	40 x 40 x 30 cm
Gewicht (ongeveer)	4 kg
Materialen	Kunststof, staal, antiaanbaklaag
Aantal branders	1
Kookoppervlak	Omkeerbare plaat (grill / plancha)
Ontsteking	Geïntegreerde piëzo (ook met lucifer mogelijk)
Functies	Grill, plancha, fornuis
Waterbak	Vetopvanger, verwijderbaar, vaatwasmachinebestendig
Vaatwasmachinebestendige onderdelen	Deksel, plaat, kuip, pansteun
Veiligheid	Handmatige gasafsluiting, lektest aanbevolen
Inclusief accessoires	Deksel, plaat, diffuser, pansteun, waterbak, opbergtas
Gebruik	Alleen buitenshuis, afstand >20 cm tot muren, >1 m tot plafond
Garantie	Raadpleeg de verkoper

Veelgestelde vragen - 360 Grill CV CAMPINGAZ

Hoe steek ik de Campingaz 360 Grill CV aan?

Open de gastoevoer op de fles, draai de bedieningsknop naar de ontstekingsstand (symbool O) tot u een klik hoort. Als de piëzo-ontsteking faalt, gebruik dan een lucifer nadat u de plaat hebt verwijderd.

Wat te doen als de brander niet aangaat?

Controleer de gastoevoer, de staat van de drukregelaar en de slang. Maak de venturibuis schoon indien verstopt. Wacht na 4-5 pogingen 5 minuten voordat u het opnieuw probeert.

Hoe maak ik de kookplaat schoon?

Laat het apparaat afkoelen, verwijder de plaat. Gebruik een spons met afwasmiddel of plaats het in de vaatwasser. Vermijd metalen keukengerei om de antiaanbaklaag niet te beschadigen.

Kan dit apparaat binnenshuis worden gebruikt?

Nee, het gebruik is strikt buitenshuis, uit de buurt van brandbare materialen. Het apparaat produceert koolmonoxide, gevaarlijk in een afgesloten ruimte.

Welk type gas gebruiken?

Butaan of propaan met een geschikte drukregelaar (28-30 mbar voor butaan, 37 mbar voor propaan, afhankelijk van het land). Raadpleeg de handleiding voor exacte specificaties.

Hoe vervang ik de gasfles?

Sluit de kraan van de drukregelaar en de bedieningsknop op OFF. Koppel de drukregelaar los, vervang de fles, sluit opnieuw aan en controleer de dichtheid met vloeistof voor lekdetectie.

Wat te doen bij gaslek?

Sluit onmiddellijk de gastoevoer (fles en knop). Ventileer de ruimte. Gebruik lekdetectievloeistof om het lek te lokaliseren. Gebruik het apparaat niet opnieuw totdat het lek is gerepareerd.

Hoe gebruik ik het apparaat in fornuismodus?

Verwijder de kookplaat en de warmtediffuser. Plaats een pan (diameter 12-26 cm) direct op de pansteun. Pas de vlam aan met de bedieningsknop.

Waarom is de vlam geel?

Een gele vlam kan worden veroorzaakt door water op de brander (laat drogen) of een verstopt mondstuk of venturi (maak schoon met een niet-metalen borstel). Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe berg ik het apparaat op na gebruik?

Sluit het gas en laat afkoelen. Maak de onderdelen schoon, droog ze, plaats het deksel terug en berg ze op in de meegeleverde opbergtas, op een droge, goed geventileerde plaats, buiten bereik van kinderen.

GEBRUIKSAANWIJZING 360 Grill CV CAMPINGAZ

BE	Specifications voor Belgie
Kencijfer op de spoeier: 79Afgeveen warmte: 2200 WVerbruik: 160 g/h (G30) / 157 g/h (G31)Cat I3+ (28-30/37)Gas en druk: butaan (G30) 28-30 mbar / propaan (G31) 37 mbar

GB - IE	Specifications for UK and Ireland
Jet mark: 79
Heat input: 2200 W
Gas flow: 160 g/h (G30) / 157 g/h (G31)
Cat I3+ (28-30/37)
Gas and pressure: Butane (G30) 28-30 mbar / Propane (G31) 37 mbar

NL	Specificaties voor Nederland
Kencijfer op de spoeier : 79Afgeveen warmte : 2200 WVerbruik : 160 g/h (G30) / 157 g/h (G31)Cat I3 B/P (30)Gas en druk: butaan (G30) 30 mbar / propaan (G31) 30 mbar

Poland:propane 37 mbar.

HOSE

OPMERKING: Tenzij anders vermeld verwijzen de volgende generieke termen "toestel / apparaat / eenheid" in deze gebruiksaanwijzing allemaal maar het product "360 Grill".

Hartelijk dank voor uw keuze voor een product van Campingaz.

A-BELANGRIJK:U GEBRUIKT GAS, WEES VOORZICTHIG!

• Deze gebruiksaanwijzing is opgesteld om u te helpen om uw Campingaz® toestel op juiste en veilige manier te gebruiken.
  Lees de aanwijzingen om u vertrouwd te make met het toestel voordat u het aansluit op de gasfles.
• Volg de instructies van de gebruiksaanwijzing. Als u te werk gaat zonder inachtneming van deze instructies kan risico ontstaan voor de gebruiker en zichn omgeving.
• Bewaar de gebruiksaanwijzing algijd op een veilige plaat omhaar te kunnen raadplegen zodra dat nodig mocht zich.
• Dit toestel is in de fabriek afgesteld voor gebruik met butaangas of propaangas met behulp van een geschikte drukregelaar en een slang of een flexibele leiding die apart verkocht worden.
• Dit toestel mag uitsluitend buitenshuis gebrukt worden. Houd het verwijderd van brandbare materialen.
• Gebruik geen toestel dat lekt, dat nicht goed werkst of dat beschadigd is. Breng een defect toestel terug maar de winkel waar u het gekocht heeft, de verkoper zal u het adres van de dichtstbijzijdene serviceafdeling verstrekken.
• Het toestel mag in geen geval gewijzigd worden of gezruikt worden voor toepassingen waarvoor het Niet bestemd is. Het aanbrengen van wijzigingen aan het apparaat kan gevaarlijk zijn.
• De door de fabrikant of zich vertegenwoordiger beveiligde onderdelen mogen door de gebruiker nicht gewijzigd worden.
• Alle gastroestellen verbruiken zuurstof en stoten gevaarlijk stoffen uit als koolmonoxide (CO).
  Koolmonoxide dat reuk- en kleurloos is, kan leiden tot flauwallen of symptomen die aan griep doen denken. In extreme geallen kan het zelfs de dood tot gezolg hebben, wanner het apparaat binnenshuis zonder goede ventilatie gebruikt worden.

B - UW APPARAAT

Pak uw apparaat uit en ontdek het (Afb. 1A & 1B)

(1) Plastic deksel (6) Basis
(2) Grillplaat (7) Bedieningsknop
(3) Warmteverdeler (8) Vergrendelknop
(4) Pansteun (12) Draagtas
(5) Waterreservoir

C - INGEBRUIKNEMING

Het aansluiten of verwisselen van de gasfles dient altiq op een goed geventileerde plaatst te gebeuren, en nooit in nabijheid van een vlam, vonk of warmtebron.

Dit toestel kan gebruikt worden met CAMPINGAZ butaangasflessen type 904 of 907 en met de CAMPINGAZ drukregelaar model 28-30 mbar of 50 mbar.

Het kan tevens gelebruikt worden met grotere butaanof propaangasflessen (5 15~kg) en met de bijpassende drukregelaars (raadpleeg uw verkoper):

Frankrijk, Belgie, Luxemburg, Verenigd Koninklijk, Ierland, Portugal, Spanje, Italië, Griekenland, Cyprus: butaan 28 mbar / propaan 37 mbar.

Nederland, Noorwegen, Zweden, Denemarken, Finland, Tsjechische Republiek, Hongarije, Slovenie, Slowakije, Bulgarije, Turkije, Roemenie, Kroatie: butaan 30 mbar / propaan 30 mbar.

Polen: propaan 37 mbar.

SLANG

De slang mag Niet langer dan 1,50 m+zijn. Moet worden verrangen als deze is beschadigd of gebarsten, als dat vereist is op grond van regelgeving of wanner de uiterste gebruiksdatum op de slang is verstreten. Niet aan de slang trekken, Niet in elkaar draaien. Zorg dat de slang Niet in aanraking komt met voorwerpen die heet+kennen worden. (Afb. 12) ** Wanner de slang is aangesloten, controeert u de aansluiting op gaslekken volgens de instructies in paragraaf D.

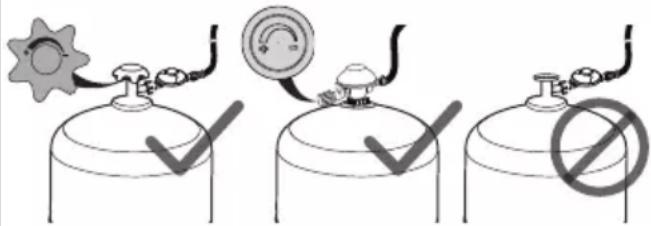

Frankrijk: (Afb. 2&3)

Het apparaat moet gebruikt worden met een buigzame slang die geschikt is voor aansluiting op de geribde aansluitmonden van het apparaat en het gasreduceerventiel en die met pijpbeugels (norm XP D 36-110) worden vastgezet, aanbevolen lengte 1,25m .

Montage van de slang: volg de bij de slang en de klembeugels meegeleverde aanwijzingen.

Belgie, Luxemburg, Verenigd Koninkrijk, Ierland, Portugal, Spanje, Italië, Kroatië, Griekenland, Nederland, Tsjechië, Slowakije, Hongarije, Slovenie, Noorwegen, Zwerden, Denemarken, Finland, Bulgarije, Turkije, Roemenie, Polen, Cyprus: (Afb. 2&3)

Het toestel is voorzien van een ringvormige nippel. Het moet gebruikt worden met een slang die geschikt is voor butaan en propaan.

Gebruik een drukregelaar conform EN 12864 of EN16129. We adviseren een Campingaz-drukregelaar te gebruiken (zie paragraaf C). De gasfles de drukregelaar要去 zijn voorzien van een regelklep.

Indien de aanwezig glasfles leeg is, zie paragraaf F: "Demonteren of verrangen van de gasfles".

Ga voor het aansluiten of demonteren van een gasfles algid te werk op een goed geventileerde plaats, buitenshuis, nooit in aanwezigheid van een vlam, warmtebron of vonk (sigaret, elektrisch apparaat, e.d.), en op voldoende afstand van andere Personen en brandbare materialen.

1. Zet de gasfles op de grond, achefter of naast de grill.
   Houd het ver uit de buurt van onderdelen die heet kuren worden.
2. Sluit de kraan van de drukregelaar of van de gasfles. (Afb. 3A)
3. Zet de regelknop van het apparatus op "O". (Afb. 3B)
4. Schroef of draai de drukregelaar op de gasfles of op de kraan van de gasfles.
5. Sluit de flexibele slang aan op het apparaat en de regelaar. Zet de aansluitingen vast met behulp van de klemmen die bij de slang zich geleverd (afb. 3C).
6. Controller of de luchtgaatjes van de branderpijp ter hoogte van de injector Niet verstopt zich met stof of spinnenwebben.

LUCHTDICHTHEIDSTEST (Afb. 4)

Probeer nooit een gaslek op te sporen met behulp van een vlam, maar gebruik hiervoor een speciale vloeistof voor het opsporen van gaslekken.

1. Sluit de kraan van de drukregelaar of van de gasfles (Afb. 3A)
2. Breng de vloeistof aan op deplaatsen aangegeven op de tekening (controllerer of de regelknoppen in de OFF-stand staan (O)) (Afb. 4).
3. Open de gastoevoer (knop op de drukregelaar of de gasfles). (Afb. 3D)
4. Als u gasbelletjes constaert, is er een gaslek.
5. Draai de gastoevoer dicht (knop op de drukregelaar of de gasfles.
6. U(Int) het lek dachten door de slangaansluiting beter dicht te draaien of door een eventueel defect onderdeel te verrangen. Het apparaat mag pas waar worden gebruikt als het lek dicht is.

Belangrijk:

De installmentie moet ten minste eenmaal per staat en bij elke verwisseling van de gasfles op gaslekken gecontroleerd worden.

E - GEBRUIK

VEILIGHEIDSMAATREGELEN

Gebruik het apparaat Niet op minder dan 20~cm afstand van een muur of van een brandaar voorwerp, of op minder dan 1 m afstand van een plafond.

Voordat u het apparaat in de grill- of plancha-standing aansteekt, moet u het reservoir met water vullen tot de 'MAXI'-markering.

Beschem uw apparaat gegen wind, de prestaties zullen toenemen.

LET OP: De bereikbare delen können zeer warm worden. Let op met kinderen.

De brander nooitijdens of net na gebruik van het apparaat aanraken.

Plaats het toestel op een horizontally vlak en verplaats het Niet tijdens het gebruik. Het apparaat nooit verplaatsen als het in werkig is!

Gebruik geen paffen met een diameter van minder van 12cm ofeer dan 26~cm

Laat de kookplaat nooit langer dan een minuut zonder etenswaren branden (behalte tijdens de eerste voorverwarmperiode), anders worden de speciale coating beschadigd.

Gebruik algtd kookgerei van siliconen of hout voor het manipuleren van uw gerechten, om beschadiging van de antiaanbaklaag te voorkomen.

In geval van gaslek (gaslucht): sluit onmiddelijk alle kranen en knappen.

Wacht tot de grill volledig is afgekoeld voordat u hem opbergt.

Sluit na gebruik alsijd de kraan van de drukregelaar of de gasfles.

Het worden aanbevolen om beschermende handschoenen te dragen bij het hanteren van onderdelen die erg heet kunnen zich.

Belangrijk: Controller of een vlam aanwezig is via het kijkglas op de vuurkist boven de bedieningsknop (9) (Afb. 1A). Als de brander uitgaatijdens het grillen, sluit dan onmiddelijk de gaskraan en wacht 5 minuten om het gas te lately verdampen. Ontsteek het apparaat na deze wachtijd opnieuw.

A - Plastic deksel:

Het plastic deksel worden met clips aan de bovenkant van de vuurkist vastgemaakt (Afb. 5). Tijdens het transport houdt het alle binnendelen op hunplaats. Verwijder het voor gebruik.

B - Gebruik van het waterreservoir:

Plaats het apparaat op een vlakke ondergrond. Vul het reservoir met water tot de MAX-markering. (Afb. 6A) Let op dat er geen water op de brander worden gemorst.

Na de kooksessie kurz u het waterreservoir loskoppelen om het mengsel van water en vet weg te gooien en het reservoir schoon te makeen. U kurz een spons gebruiken die is geimpregneerd met een Niet-schurend schoonmaakmiddel of het reservoir in de vaatwasserplaatsen.

Koppel het waterreservoir los door aan de vergrendelknop (8) te trekken. Houd de knop ingedrukt tot de stop-markering, verwijder het reservoir door het omhoog te bewegen. (Afb. 6B)

Plaats het reservoir na de reiniging terug op de basis:

1-Trek aan de vergrendelknop (8) (Afb.6C)

2-Lijn het kijkglas (9)uit met de bedieningsknop (7).De inkepingen (10) in de rand van het reservoir要去en in lijn+zijn met de borgas (11) (Afb.6D)

3- Plaats het reservoir op+zijn steun

4-Laat de knop los, het reservoir is vergrendeld (Afb. 6E)

Vul bij elk volgend gebruik de tank met water tot de aanuiding MAX. (Afb. 6A)

C-Pansteun:

Zet de pansteun op+zijnplaats. Let erop dat u de 3 inkepingen van de basis in de 3 kleppen van het midden van de vuirkist plantaat. De rotatie van de steun is geblokkeerd. Uw apparatus is maar om als kooktoestel te gebruiken.Afb.7

D-Warmteverdeler:

Plaats de warmteverdeler op de bovenkant van de armen van de pansteun en lijn de inkepingen van de 3 steunen uit met elke arm van de steun. (Afb. 8)

E-Grillplaat:

Plaats de grillplaat op de 3 steunen bovenop de vuurkist, let erop dat u het oppervlak dat u wenst erop legt. (Afb. 9A en 9B)

Uw apparatus is maar voor gebruik in de plancha- of grillmodus.

BELANGRIJK:

De warmteverdeler moet voor gebruik in de grill- of planchastand onder de kookplaat worden geplaatst.

Plaats nooit het kookgerei (koekenpan, pan...) over de kookplaat of de warmteverdeler.

Waarschuwing:

Als u abnormale gele vlammen of gedeeltelijke afwezigheid van vlammen ziet bij de branderpooerten, kan dit te wijten een aan het per ongeluk morsen van water op de brander. Laat het drogen, de vlam keert terug maar normal.

HET AANZETTEN VAN DE BRANDER

Piezo-ontsteking (Afb. 10):

1. Open de gastoevoer door de klep op de regelaar of de cilinder maar ^+ te draaien. (Afb. 10A)
2. Draai de regelknop gegen de klok in maar de ontstekingspositie (Afb. 10B) Als u een klik hoort, ontstaat er een vonk bij de brander, deze brandt op+zijn maximale vermogen. U kunt de bedieningsknop in de tegenovergestelde richting draaien om het vermogen te verminderen (tussen en A
3. Wanner de brander Niet gaat branden, draait u de regelknop rechtsom, in de stand "off" (O) (uit) totdat die Niet verder kan. Wacht 5 minuten voordat u de ontstekingsprocedure herhaalt.
4. Als de brander na vier of vrij pogingen Niet aangaat, u kurz A. verdergaan maar 'Ontsteking aanzetten hieronder, of B. de instructies voor het oplossen van problemen doorlezen in deel H.

Aansteken met een lucifer (Afb. 11):

BELANGRIJK: Wacht tot het apparaat afgekoeld is en draag beschermende handschoenen om de volgende handelingen uit te voeren.

1. Open de gastoevoer door de klep op de regelaar of de cilinder maar ^+ te draaien. (Afb. 11A)
2. Verwijder indien nodig de grillplaat en plaats een brandende lucifer bij de brander. (Afb. 11B)

3. Draai de regelknop maar de laagste stand (in de richting van "0"). (Afb. 11C)

4. Plaats de kookplaat er weeper op.

5. Pas indien gewenst het vermogen aan (tussen 0 en

HET KOPEN

A-Zo gebruikt u het apparaat als grill

1. Zorg ervoor dat het reservoir is gemvuld met water tot de 'MAXI'-markering en dat de pansteun en kookplaat+zijn geinstalleerd zoals beschreiben in deel E.
2. Verwarm de kookplaat voor op maximaal vermogen gedurende ca. 10 minutes om de ideale kooktemperatuur te bereiken. Leg je ingredienten op deplaat en pas de temperatuur zoals gewenst aan met de draaiknop.
3. Controller na 1 uwkoken de hoeveelheid water in het reservoir.Voeg indien nodig water toe tot de MAXmarkering.

De kookplaat is bekleed met een anti-aanbaklaag die u in staat stelt gezond te koken zonder vetstoffen bij te voegen.

Dankzij het opvangen van de vetstoffen in de water bak, is het kookresultaat perfect gezond (geen over blijende of verkoolde vetstoffen) en de voedingsmiddelen behouden hun smaak en zachtheid.

Door de sterke warmte-ontwikkeling verkleurt deplaat blauwachtig. Dit heeft geen gevolgen voor de kwaliteit van het toegepaste material.

B-Zo gebruikt u het apparaat als kooktoestel

BELANGRIJK: Wanner u het apparaat als kooktoestel gebruikt, moet u de vereidingsplaat eraf nemen. Plaats nooit kookpotten op de kookplaat of de warmteverdeler.

Zet het kookgerei (koekenpan, pan...) op het rooster, in het midden boven de brander. Zorg ervoor dat de vlam Niet onder de bodem van het kookgereiuitkomt.

Gebruik geen pannen met een diameter van minder van 12 cm of meer dan 26 cm.

UITZETTEN

Sluit de kraan van de drukregelaar of gasfles. (Afb. 3A)

Als de vlammen gedoofd zijn draait u de regelknop van het apparaat op 'uit' (O). (Afb. 3B)

F - DEMONTEREN OF VERVANGEN VAN DE GASFLES

Vervang de gasfles alsijd op een goed geventileerde plaat waar zich geen vlammen, vonden of warmtebronnen mogen bevinden.

1. Zet de regelknop van het apparatus op "O". (Afb. 3B)
2. Sluit de kraan van de drukregelaar of gasfles. (Afb. 3A)
3. Ontkoppel de drukregelaar van de gasfles.
4. Plaats de neue gasfles.
5. Sluit de drukregelaar aan op de glasfles (controller de goede staat van de pakking van de drukregelaar voordat u deze aansluit op de gasfles).
6. Controller op gaslekken zoals uiteengezet in deel D.

G-OPSLAG ONDERHOUD

Onderhoud uw apparaat regelmatig, u zult er gedurende talrijke jaren blij meearend.

• Reinig uw apparaat Niet wanner deze aan staat. Wacht tot deze is afgekoeld om brandwonden te voorkomen die ontstaan vanwege de warme onderdelen (grillplaat, grill, rooster, reservoir, etc.).
• Verwijder, zodra de eenheid koud is (bij benadering 15 minutes), de bereidingsplaat en het rooster. Ontgrendel de tank van de basis. Gooi het water eruit.
  Maak vet geworden onderdelen schoon met water en zeep of een Niet-schurend afwasmiddel.
• Om het schoonmaken te vereenvoudigen, hunnen het deksel, de kookplaat, het reservoir en de pansteun in de vaatwasser worden gewassen. U(Int) de plastic basis afwassen met een spons.
  Zorg eroor dat u bij het schoonmaken de gaatjes van de branders Niet verstopt. Als deze gaatjes-Bij voorbeeld door het overkoken van levensmiddelen zich verstopt,kest u ze het best met een nicht-metalen borstel ontstoppen.
  Monteer na het reinigen de onderdelen van het apparaat, plaats het deksel terug en zet het vast met de klemmen.
• Het apparaat dient opgeborgen te worden in een koele, droge en luchtige plaats buiten het bereik van kinderenen nooit in een kelder.
• Als het apparaat langer dan 30 dagen nicht is gebruikt, verwijder dan eerst eventuele spinnenwebben die de openingsen van de brandeurs kuren verstoppen. Spinnenwebben kuren de prestaties van het apparaat verminderen of de oorzaak zijn van een gevaarlijke gasontbranding buiten de brander.
• Wonneer het apparaat gedurende langeijd Niet wordt gebruikt, ontkoppelt u de gastank van het apparaat en gaat waar bij te werk zoals aangegeven worden in paragraaf F.
• Controller regelmatig de goede staat van de slang en verrang hem zodra hij tekenen van veroudering of scheurtjes vertoont (paragraaf C).
  Berg uw apparaat op in de tas (12). Met deleze tas kunt u uw apparaat gemakkelijk dragen of stofvrij opbergen.

H - PROBLEMEN / OPLOSSINGEN

In geval van terugbranding (ontsteking onder de branderdop), schakel het product uit, LAST deze (circa vijf minuten) afkoelen en schakel het apparaat opnieuw in. Als de terugbranding zich opnieuw voordoet, neem contact op met uw lokale Campingaz handelaar.

Probleem Mogelijk	oorzaak / Oplossing
De brander gaat Niet aan	• Storing in de gastoevoer • Drukregelaar werkst Niet • Verstopping van slang, kraan, ventsribuis of gaatjes van de brander. Reinig de venturi.
De brander brandt onregelmatig of gaat UIT	• Controller de gastoevoer • Controller de de slang goed is aangesloten • Zie de serviceafdeling
Onstabiele vlammen met spuitend geluid	• Nieuwe gasfles bevatte lucht. Laat de brander branden tot het probleem verholpen is • Restwater, na het reinigen van de brander of het vullen/legen van het reservoir. Laat de brander branden tot het probleem verholpen is. • Zie de serviceafdeling
Grote vlam aan de bovenkant van de brander	• Verstopte ventsribuis (bijv. met spinnenwebben) • Zie de serviceafdeling
Vlam ter hoogte van de injector	• De gasfles is bijna leeg • Vervang de gasfles en het probleem is verholpen • Zie de serviceafdeling
Brandendlek ter hoogte van de koppeleng	• Sluit onmiddelijk de gastoevoer • De koppeling is Niet gasdicht: draai de moeren aan of verwang de slang • Zie de serviceafdeling
Onvoldoende warmteontwikkeling	• Verstopte injector of ventsribuis. Reinig de venturi. • Zie de serviceafdeling
Brandendlek achefter de regelknop	• Defecte kraan • Sluit het toestel • Zie de serviceafdeling
