GEBRUIKSAANWIJZING Party Grill 400 CAMPINGAZ

BE	Specificaties voor België
Kencijfer op de spoeier : 68Afgegeven warmte : 2000 WVerbruik : 146 g/h (G30) / 143 g/h (G31)Cat I3+ (28-30 / 37)Gas en druk : butaan (G30) 28-30 mbar / propaan (G31) 37 mbar

GB - IE	Specifications for UK and Ireland
Jet mark: 68Heat input : 2000 WGas flow : 146 g/h (G30) / 143 g/h (G31)Cat I_3+ (28-30 / 37)Gas and pressure : Butane (G30) 28-30 mbar / Propane (G31) 37 mbar

NL	Specificaties voor Nederland
Kencijfer op de spoeier : 68Afgegeven warmte : 2000 WVerbruik : 146 g/h (G30) / 143 g/h (G31)Cat I3 B/P (30)Gas en druk: butaan (G30) 30 mbar / propaan (G31) 30 mbar

OPMERKING: Tenzij anders vermeld verwijzen de volgende generieke termen "toestel / apparaat / eenheid" in deze gebruiksaanwijzing allemaal naar het product "PARTY GRILL 400".

Hartelijk dank voor uw keuze voor een product van Campingaz®.

Deze gebruiksaanwijzing is van toepassing op alle PARTY GRILL 400 toestellen voor de accessoires en het gebruik.

A - BELANGRIJK : U GEBRUIKT GAS, WEES VOORZICHTIG !

- Deze gebruiksaanwijzing is opgesteld om u te helpen om uw Campingaz® toestel op juiste en veilige manier te gebruiken.

- Lees de aanwijzingen om u vertrouwd te maken met het toestel voordat u het aansluit op de gasfles.

- Volg de instructies van de gebruiksaanwijzing. Als u te werk gaat zonder inachtneming van deze instructies kan risico ontstaan voor de gebruiker en zijn omgeving.

- Bewaar de gebruiksaanwijzing altijd op een veilige plaats om haar te kunnen raadplegen zodra dat nodig mocht zijn.

- Dit toestel is in de fabriek afgesteld voor gebruik met butaangas of propaangas met behulp van een geschikte drukregelaar en een slang of een flexibele leiding die apart verkocht worden.

- Dit toestel mag uitsluitend buitenshuis gebruikt worden. Houd het verwijderd van brandbare materialen.

- Gebruik geen toestel dat lekt, dat niet goed werkt of dat beschadigd is. Breng een defect toestel terug naar de winkel waar u het gekocht heeft, de verkoper zal u het adres van de dichtstbijzijnde serviceafdeling verstrekken.

- Het toestel mag in geen geval gewijzigd worden of gebruikt worden voor toepassingen waarvoor het niet bestemd is. Het aanbrengen van wijzigingen aan het apparaat kan gevaarlijk zijn.

- De door de fabrikant of zijn vertegenwoordiger beveiligde onderdelen mogen door de gebruiker niet gewijzigd worden.

- Alle gastoestellen verbruiken zuurstof en stoten gevaarlijk stoffen uit als koolmonoxide (CO).

- Koolmonoxide dat reuk- en kleurloos is, kan leiden tot flauwvallen of symptomen die aan griep doen denken. In extreme gevallen kan het zelfs de dood tot gevolg hebben, wanneer het apparaat binnenshuis zonder goede ventilatie gebruikt wordt.ventilation.

B DE GRILL IN ELKAAR ZETTEN

Haal het toestel uit de verpakking. Ontgrendel de knop met behulp van de stappen A, B en C, en open het deksel (afb. 1).

Verwijder de onderdelen uit het apparaat (Afb. 2).

(1) Deksel (Wok) (5) Rooster

(2) Grillplaat (6) Poten

(3) Grill (7) Waterreservoir

(4) Hitteverdeler (8) Onderkant

1. (afb. 3) Leg de grill ondersteboven. Schroef de poten in de daarvoor bedoelde gaten aan de onderkant van de grill.

2. (afb. 4) Zet de grill rechtop op een vlak oppervlak. Plaats het waterreservoir op de ondersteunende rand op de basis, met het kijkglas naar de voorkant gericht (afb. 4-A).

3. Controleer of de inkepingen in de binnenrand van het reservoir in lijn zijn met de vergrendelingsnokken in de basis, vergrendel daarna het reservoir door dit rechtsom te draaien totdat het niet verder kan (afb. 4-B). Na plaatsing van het reservoir moet het kijkglas zich aan de voorkant, in lijn met de regelknop bevinden (afb. 4-C).

4. (afb. 5) Breng de handvaten op de deksel aan door de schroeven van buitenaf door de gaten in de deksel en het handvat te duwen, en deze dan met de sluitringen en dopmoeren van binnenuit vast te zetten.

C INGEBRUIKNEMING

Het aansluiten of verwisselen van de gasfles dient altijd op een goed geventileerde plaats te gebeuren, en nooit in nabijheid van een vlam, vonk of warmtebron.

Dit toestel kan gebruikt worden met CAMPINGAZ® butaangasflessen type 904 of 907 en met de CAMPINGAZ® drukregelaar model 28-30 mbar of 50 mbar.

Het kan tevens gebruikt worden met grotere butaanof propaangasflessen (5\~15 kg) en met de bijpassende drukregelaars (raadpleeg uw verkoper):

Frankrijk, België, Luxemburg, Verenigd Koninkrijk, Ierland, Portugal, Spanje, Italië, Griekenland:

butaan 28-30 mbar / propaan 37 mbar.

Nederland, Noorwegen, Zweden, Denemarken, Finland, Tsjechische Republiek, Hongarije, Slovenië, Slowakije, Bulgarije, Turkije, Roemenië, Kroatië:

butaan 30 mbar / propaan 30 mbar.

Zwitserland, Duitsland, Oostenrijk:

butaan 50 mbar / propaan 50 mbar

Polen: propaan 37 mbar.

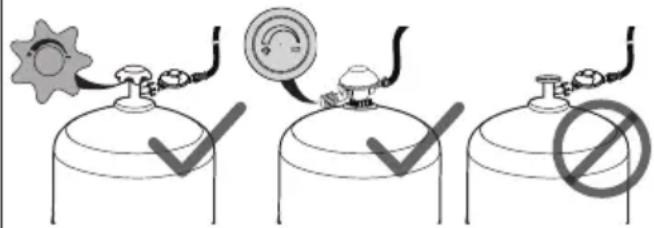

C-2 SLANG OF LEIDING

De slang mag niet langer dan 1,50 m zijn. Moet worden vervangen als deze is beschadigd of gebarsten, als dat vereist is op grond van regelgeving of wanneer de uiterste gebruiksdatum op de slang is verstreken. Niet aan de slang trekken, niet in elkaar draaien. Zorg dat de slang niet in aanraking komt met voorwerpen die heet kunnen worden.

** Wanneer de slang is aangesloten, controleert u de aansluiting op gaslekken volgens de instructies in paragraaf § D-1.

(afb. 6 / 7) Frankrijk:

Het apparaat moet gebruikt worden met een buigzame slang die geschikt is voor aansluiting op de geribde aansluitmonden van het apparaat en het gasreduceerventiel en die met pijpbeugels (norm XP D 36-110) wordt vastgezet, aanbevolen lengte 1,25 m.

Montage van de slang: volg de bij de slang en de klembeugels meegeleverde aanwijzingen.

(afb. 6 / 7) België, Luxemburg, Verenigd Koninkrijk, Ierland, Portugal, Spanje, Italië, Kroatië, Griekenland, Nederland, Tsjechië, Slowakije, Hongarije, Slovenië, Noorwegen, Zweden, Denemarken, Finland, Bulgarije, Turkije, Roemenië, Polen:

Het toestel is voorzien van een ringvormige nippel. Het moet gebruikt worden met een slang die geschikt is voor butaan en propaan.

(afb. 6 / 8) Zwitserland, Duitsland, Oostenrijk:

Het gebruik van een flexibele gasslang geschikt voor butaan of propaangas is voorgeschreven.

de slang aan het kopeinde van het apparaat aansluiten door de moer stevig, maar niet te strak, aan te draaien met behulp van 2 passende sleutels:

• Nr. 10 sleutel om de gasinlaat op de grill vast te draaien
• Nr. 17 moersleutel om de moer van de slang vast te draaien

Sluit het andere uiteinde van de leiding aan op de nippel van de drukregelaar.

Gebruik een drukregelaar conform EN 12864 of EN16129. We adviseren een Campingaz-drukregelaar te gebruiken (zie paragraaf § C-1). De gasfles of de drukregelaar moet zijn voorzien van een regelklep.

Indien de aanwezige glasfles leeg is, zie paragraaf § F "Demonteren of vervangen van de gasfles".

Ga voor het aansluiten of demonteren van een gasfles altijd te werk op een goed geventileerde plaats, buitenshuis, nooit in aanwezigheid van een vlam, warmtebron of vonk (sigaret, elektrisch apparaat, e.d.), en op voldoende afstand van andere personen en brandbare materialen.

1. Zet de gasfles op de grond, achter of naast de grill.
2. Sluit de kraan van de drukregelaar of van de gasfles (afb. 7-A)
3. Zet de regelknop van het apparaat op "O". (afb. 7-B)
4. Schroef of draai de drukregelaar op de gasfles of op de kraan van de gasfles.
5. Controleer of de luchtgaatjes van de branderpijp ter hoogte van de injector niet verstopt zijn met stof of spinnenwebben.

Probeer nooit een gaslek op te sporen met behulp van een vlam, maar gebruik hiervoor een speciale vloeistof voor het opsporen van gaslekken.

1. (afb. 9-A) Sluit de kraan van de drukregelaar of van de gasfles
2. (afb. 9-B) Breng de vloeistof aan op de plaatsen aangegeven op de tekening (controleer of de regelknoppen in de OFF-stand staan (O)) (afb. 9-C).
3. (afb. 9-D) Open de gastoevoer (knop op de drukregelaar of de gasfles).
4. Als u gasbelletjes constateert, is er een gaslek.

5. Draai de gastoevoer dicht (knop op de drukregelaar of de gasfles.

6. U kunt het lek dichten door de slangaansluiting beter dicht te draaien of door een eventueel defect onderdeel te vervangen. Het apparaat mag pas weer worden gebruikt als het lek dicht is.

Belangrijk:

De installatie moet ten minste een maal per jaar en bij elke verwisseling van de gasfles op gaslekken gecontroleerd worden.

E GEBRUIK

VOORZORGSMAATREGELEN:

Gebruik het apparaat niet op minder dan 20 cm afstand van een muur of van een brandbaar voorwerp, of op minder dan 1 m afstand van een plafond.

Zorg ervoor dat u het reservoir tot het "MAXI"-niveau met water hebt gevuld, voordat u het apparaat ontsteekt, ongeacht of het apparaat wordt gebruikt als kooktoestel of als grill.

LET OP: De bereikbare delen kunnen zeer warm worden. Let op met kinderen.

De brander nooit tijdens of net na gebruik van het apparaat aanraken.

Plaats het toestel op een horizontaal vlak en verplaats het niet tijdens het gebruik. Het apparaat nooit verplaatsen als het in werking is!

Gebruik geen pannen met een bodemdiameter kleiner dan 12 cm of groter dan 20 cm.

In geval van gaslek (gaslucht): sluit onmiddellijk alle kranen en knoppen.

Wacht tot de grill volledig is afgekoeld voordat u hem opbergt.

Sluit na gebruik altijd de kraan van de drukregelaar of de gasfles.

E-1 KOOKPLATEN INSTALLEREN

Zo gebruikt u het apparaat als grill (afb. 10-A / B)

1. (afb. 10-ii) Vul het reservoir met water tot het "MAXI" (MAXIMAAL)-niveau (markering op de wand van het reservoir).
2. (afb. 10-ii) Zet het rooster erin (5), waarbij de drie pootjes op de steunen op de wand van het reservoir rusten.
3. (afb. 10-ii) PPlaats de hitteverdeler (4) over het rooster, waarbij de rand op de inkepingen in de roosterpoten rust.
4. Plaats een van de kookplaten (grillplaat (2) of grill (3)) op het rooster (5), waarbij de rand op de inkepingen van de roosterpoten rust.

Grillplaat (2) aanbrengen (afb. 10-A)

De drie poten van het rooster (5) moeten in lijn staan met de drie gleuven in de rand van de grill (2) en hierin aangebracht worden (afb. 10-i).

Grill (3) aanbrengen (afb. 10-B)

Draai de grill (3) zodanig dat de U-vormige beugels op de poten van het rooster (5) rusten (afb. 10-iv).

BELANGRIJK: gebruik nooit meer dan één kookplaat tegelijkertijd. De hitteverdeler moet voor gebruik onder de kookplaat aangebracht worden. Plaats kookgerei (pan, wok, etc.) nooit op een kookplaat (2 of 3) of op de hitteverdeler (4).

Zo gebruikt u het apparaat als kooktoestel (afb. 10-C)

1. (afb. 10-ii) Vul het reservoir met water tot het"MAXI" (MAXIMAAL)-niveau (markering op de wand van het reservoir).
2. (afb. 10-ii) Zet het rooster erin (5), waarbij de drie pootjes op de steunen op de wand van het reservoir rusten.
3. Draai de deksel om en plaats deze op het rooster om als kookgerei (wok) te kunnen gebruiken. Of plaats een ander kookgerei (pan, etc.) op het rooster, centraal boven de brander. Zorg ervoor dat de vlammen niet buiten de onderkant van het kookgerei uitkomen.

BELANGRIJK: De kookplaat (2 of 3) en hitteverdeler (4) moeten verwijderd worden als het apparaat als een fornuis gebruikt wordt. Plaats kookgerei (pan, wok, etc.) nooit op een kookplaat (2 of 3) of op de hitteverdeler (4).

E-2 AANSTEKEN

Steek het apparaat nooit aan met de deksel dicht. De deksel moet vooraf verwijder worden.

Piëzo-ontsteking (afb. 11):

1. (afb. 11-A) Open de gastoevoer (draai de knop op de drukregelaar of de gasfles naar “+”).
2. (afb. 11-B) Draai de regelknop tegen de klok in naar de ontstekingspositie ( ). Als u een klik hoort en de brander aangestoken is (controleer de vlam via het kijkglas aan de voorzijde van het reservoir), draait u de regelknop in de tegengestelde richting (Afb. 11-C) tot het gewenste niveau (tussen ♦ en ♦).
3. Wanneer de brander niet gaat branden, draait u de regelknop rechtsom, in de stand "off" (O) (uit) totdat die niet verder kan. Wacht 5 minuten voordat u de ontstekingsprocedure herhaalt.
4. Als de brander na vier of vijf pogingen niet aangaat, u kunt A. verdergaan naar 'Ontsteking aanzetten' hieronder, of B. de instructies voor het oplossen van problemen doorlezen in deel F.

Aansteken met een lucifer (afb. 12):

Als de ontsteking niet werkt:

BELANGRIJK: Wacht tot het apparaat afgekoeld is en draag beschermende handschoenen om de volgende handelingen uit te voeren.

1. (afb. 12-A) Open de gastoevoer (knop op de drukregelaar of de gasfles).
2. (afb. 12-B) Verwijder de hitteverdeler/kookplaat van de brander en houdt een brandende lucifer bij de brander.
3. (afb. 12-C) Draai de regelknop naar de laagste stand (in de richting van "♦").
4. Breng de hitteverdeler/kookplaat opnieuw aan.

E-3 GEBRUIK

• We adviseren beschermende handschoenen te dragen om de onderdelen te hanteren: deze kunnen erg heet worden.
• Voorverwarmen: laat de grill voor gebruik ongeveer 2 minuten op volle vlam voorverwarmen.
• Door de sterke warmte-ontwikkeling verkleurt de plaat blauwachtig. Dit heeft geen gevolgen voor de kwaliteit van het toegepaste materiaal.
• Let op: wanneer de brander uitgaat tijdens het grillen, sluit u onmiddellijk de gastoevoer en wacht u 5 minuten om het gas te laten verdampen. Steek daarna de grill weer aan.

E-4 HET KOKEN

BELANGRIJK: Zorg ervoor dat het waterreservoir met water gevuld is, zoals uiteengezet in deel E-1. Laat de bereidingsplaat nooit langer dan één minuut zonder ingrediënten op het vuur staan (behalve voor de duur van het eerste voorverwarmen) anders wordt de speciale coating beschadigd.

• De grillplaat heeft twee kookoppervlakken: een geribbelde kant voor het aanbraden van vlees en een gladde kant voor vis, schelpdieren, groenten, etc.
• De grillplaat is gecoat met een antiaanbaklaag waardoor u gezond kunt koken, zonder vet of olie te gebruiken.
• De grill heeft geen antiaanbaklaag. Om te voorkomen dat voedsel aan de grill kleeft, kunt u het best de grill voor gebruik met wat olie insmeren.
• Als u de grill gebruikt zal druipend vet in het waterreservoir opgevangen worden. Uw maaltijd zal gezonder zijn (geen achtergebleven of verkoold vet) en uw ingrediënten behouden hun smaak
• Het is eveneens mogelijk de kookintensiteit te wijzigen naargelang de plaats van de voedingsmiddelen op de plaat: maximaal vermogen in het midden, meer gematigd naar buiten toe.
• U kunt tevens met een gesloten deksel koken en het apparaat als een griloven gebruiken.

E-5 UITZETTEN

Sluit de kraan van de drukregelaar of gasfles. (afb. 14-A)

Als de vlammen gedoofd zijn draait u de regelknop van het apparaat op 'uit' (O). (afb. 7-B)

F - DEMONTEREN OF VERVANGEN VAN DE GASFLES

Vervang de gasfles altijd op een goed geventileerde plaats waar zich geen vlammen, vonken of warmtebronnen mogen bevinden.

1. Zet de regelknop van het apparaat op "O". (afb. 7-B)
2. Sluit de kraan van de drukregelaar of gasfles. (afb. 7-A)
3. Ontkoppel de drukregelaar van de gasfles.
4. Plaats de nieuwe gasfles.
5. Sluit de drukregelaar aan op de glasfles (controleer de goede staat van de pakking van de drukregelaar voordat u deze aansluit op de gasfles).
6. Controleer op gaslekken zoals uiteengezet in deel D-1.

G - OPSLAG ONDERHOUD

Onderhoud uw apparaat regelmatig, u zult er gedurende talrijke jaren blij mee zijn.

• Reinig uw apparaat niet wanneer deze aan staat. Wacht tot deze is afgekoeld om brandwonden te voorkomen die ontstaan vanwege de warme onderdelen (grillplaat, grill, rooster, reservoir, etc.).
• Verwijder, zodra de eenheid koud is (bij benadering 15 minuten), de bereidingsplaat en het rooster. Ontgrendel het reservoir van de basis door het linksom te draaien en omhoog te tillen. Gooi het water eruit. Schroef de poten uit de basis.
• Maak vet geworden onderdelen schoon met water en zeep of een niet-schurend afwasmiddel.
• Om u het schoonmaken gemakkelijk te maken, kunnen deksel, bereidingsplaat, reservoir en rooster in de vaatwasser worden afgewassen. De poten kunnen met een spons worden schoongemaakt (gebruik geen reinigingsmiddelen).
• Zorg ervoor dat u bij het schoonmaken de gaatjes van de branders niet verstopt. Als deze gaatjes-Bij voorbeeld door het overkoken van levensmiddelen zijn verstopt, kunt u ze het best met een niet-metalen borstel ontstoppen.

• Na het reinigen kunt u alle onderdelen weer in het apparaat aanbrengen, de deksel erop doen en vergrendelen door de stappen A, B en C in Afb. 4 in omgekeerde volgorde te volgen.

• U kunt de poten in het reservoir leggen om de omvang tijdens het transport zo compact mogelijk te maken (Afb. 1 / 2). Zorg ervoor dat de grill (3) in een zodanige positie gedraaid is dat de U-vormige beugels niet op de poten van het rooster rusten (Fig. 10-iii), anders kan de deksel niet gesloten worden.

• Het apparaat dient opgeborgen te worden in een koele, droge en luchtige plaats buiten het bereik van kinderenen nooit in een kelder.
• Als het apparaat langer dan 30 dagen niet is gebruikt, verwijder dan eerst eventuele spinnenwebben die de openingen van de branderbuis kunnen verstoppen. Spinnenwebben kunnen de prestaties van het apparaat verminderen of de oorzaak zijn van een gevaarlijke gasontbranding buiten de brander.
• Wanneer het apparaat gedurende lange tijd niet wordt gebruikt, ontkoppelt u de gastank van het apparaat en gaat daarbij te werk zoals aangegeven wordt in paragraaf § F.
• Controleer regelmatig de goede staat van de slang en vervang hem zodra hij tekenen van veroudering of scheurtjes vertoont (paragraaf § C-2).
• In het geval dat de injector verstopt raakt (de gasfles bevat nog gas, maar het toestel gaat niet branden), mag u deze niet zelf proberen te ontstoppen. Breng het toestel terug naar de winkel.

H - PROBLEMEN / OPLOSSINGEN

Probleem Mogelijke oorzaak / Oplossing
De brander gaat niet aan	Storing in de gastoevoerDrukregelaar werkt nietVerstopping van slang, kraan, venturibuis of gaatjes van de brander. Reinig de venturi.
De brander brandt onregelmatig of gaat uit	Controleer de gastoevoerControleer of de slang goed is aangeslotenZie de serviceafdeling
Onstabiele vlammen met spuitend geluid	Nieuwe gasfles bevatte lucht. Laat de brander branden tot het probleem verholpen isWater dat is overgebleven nadat de branderdeksels zijn afgewassen.Zie de serviceafdeling
Grote vlam aan de bovenkant van de brander	Verstopte venturibuis (bijv. met spinnenwebben)Zie de serviceafdeling
Vlam ter hoogte van de injector	De gasfles is bijna leegVervang de gasfles en het probleem is verholpenZie de serviceafdeling
Brandend lek ter hoogte van de koppeling	Sluit onmiddellijk de gastoevoerDe koppeling is niet gasdicht: draai de moeren aan of vervang de slangZie de serviceafdeling
Onvoldoende warmteontwikkeling	Verstopte injector of venturibuis. Reinig de venturi.Zie de serviceafdeling
Brandend lek achter de regelknop	Defecte kraanSluit het toestelZie de serviceafdeling
