KÄYTTÖOHJE Party Grill 400 CAMPINGAZ

Tekniset arvot Suomessa Injektorin viite : 68 Lämpöteho : 2000 W Kulutus : 146 g/h (G30) / 143 g/h (G31) Cat I3 B/P (30) Kaasu ja paine: butaani (G30) 30 mbar / Propaani (G31) 30 mbar

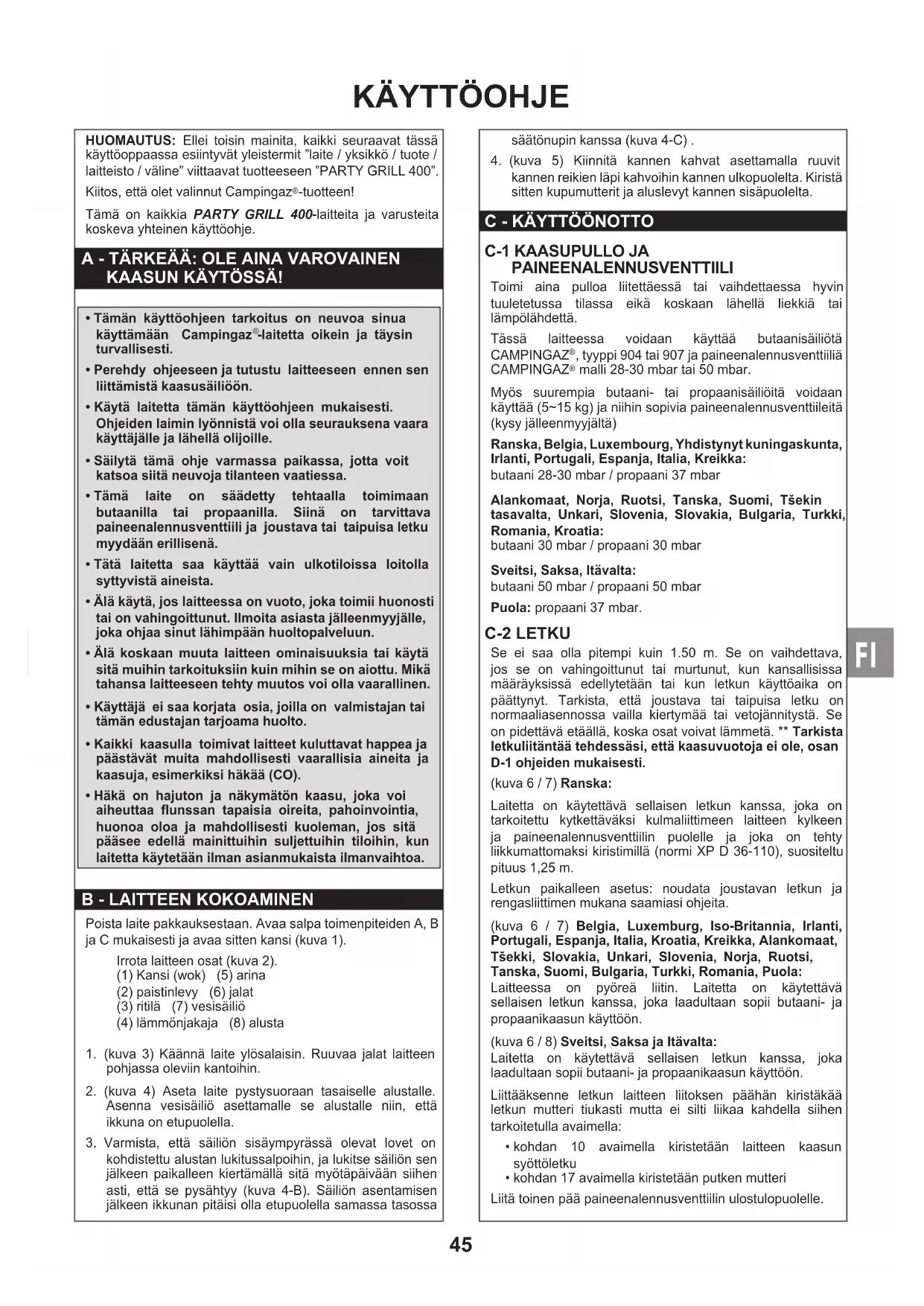

Ellei toisin mainita, kaikki seuraavat tässä käyttöoppaassa esiintyvät yleistermit ”laite / yksikkö / tuote / laitteisto / väline” viittaavat tuotteeseen ”PARTY GRILL 400”. Kiitos, että olet valinnut Campingaz -tuotteen!Tämä on kaikkia PARTY GRILL 400-laitteita ja varusteita koskeva yhteinen käyttöohje. A - TÄRKEÄÄ: OLE AINA VAROVAINEN

• käyttämään Campingaz turvallisesti.• liittämistä kaasusäiliöön.• • • Tämä laite on säädetty tehtaalla toimimaan butaanilla tai propaanilla. Siinä on tarvittava myydään erillisenä.• Tätä laitetta saa käyttää vain ulkotiloissa loitolla syttyvistä aineista.• • Älä koskaan muuta laitteen ominaisuuksia tai käytä sitä muihin tarkoituksiin kuin mihin se on aiottu. Mikä tahansa laitteeseen tehty muutos voi olla vaarallinen.• •

laitetta käytetään ilman asianmukaista ilmanvaihtoa.

B - LAITTEEN KOKOAMINEN

Poista laite pakkauksestaan. Avaa salpa toimenpiteiden A, B ja C mukaisesti ja avaa sitten kansi (kuva 1). Irrota laitteen osat (kuva 2).(1) Kansi (wok) (5) arina(2) paistinlevy (6) jalat(3) ritilä (7) vesisäiliö(4) lämmönjakaja (8) alusta1. (kuva 3) Käännä laite ylösalaisin. Ruuvaa jalat laitteen pohjassa oleviin kantoihin.2. (kuva 4) Aseta laite pystysuoraan tasaiselle alustalle. Asenna vesisäiliö asettamalle se alustalle niin, että ikkuna on etupuolella. 3. Varmista, että säiliön sisäympyrässä olevat lovet on kohdistettu alustan lukitussalpoihin, ja lukitse säiliön sen jälkeen paikalleen kiertämällä sitä myötäpäivään siihen asti, että se pysähtyy (kuva 4-B). Säiliön asentamisen jälkeen ikkunan pitäisi olla etupuolella samassa tasossa säätönupin kanssa (kuva 4-C) .4. (kuva 5) Kiinnitä kannen kahvat asettamalla ruuvit kannen reikien läpi kahvoihin kannen ulkopuolelta. Kiristä sitten kupumutterit ja aluslevyt kannen sisäpuolelta.

Toimi aina pulloa liitettäessä tai vaihdettaessa hyvin tuuletetussa tilassa eikä koskaan lähellä liekkiä tai lämpölähdettä. Tässä laitteessa voidaan käyttää butaanisäiliötä CAMPINGAZ , tyyppi 904 tai 907 ja paineenalennusventtiiliä CAMPINGAZ malli 28-30 mbar tai 50 mbar.Myös suurempia butaani- tai propaanisäiliöitä voidaan käyttää (5~15 kg) ja niihin sopivia paineenalennusventtiileitä (kysy jälleenmyyjältä)Ranska, Belgia, Luxembourg, Yhdistynyt kuningaskunta, butaani 28-30 mbar / propaani 37 mbar Romania, Kroatia:butaani 30 mbar / propaani 30 mbarSveitsi, Saksa, Itävalta:butaani 50 mbar / propaani 50 mbarPuola: propaani 37 mbar. Se ei saa olla pitempi kuin 1.50 m. Se on vaihdettava, jos se on vahingoittunut tai murtunut, kun kansallisissa määräyksissä edellytetään tai kun letkun käyttöaika on päättynyt. Tarkista, että joustava tai taipuisa letku on normaaliasennossa vailla kiertymää tai vetojännitystä. Se on pidettävä etäällä, koska osat voivat lämmetä. ** Tarkista (kuva 6 / 7) Ranska: Laitetta on käytettävä sellaisen letkun kanssa, joka on tarkoitettu kytkettäväksi kulmaliittimeen laitteen kylkeen ja paineenalennusventtiilin puolelle ja joka on tehty liikkumattomaksi kiristimillä (normi XP D 36-110), suositeltu pituus 1,25 m.Letkun paikalleen asetus: noudata joustavan letkun ja rengasliittimen mukana saamiasi ohjeita. (kuva 6 / 7) Belgia, Luxemburg, Iso-Britannia, Irlanti, Tanska, Suomi, Bulgaria, Turkki, Romania, Puola:Laitteessa on pyöreä liitin. Laitetta on käytettävä sellaisen letkun kanssa, joka laadultaan sopii butaani- ja propaanikaasun käyttöön.(kuva 6 / 8) Laitetta on käytettävä sellaisen letkun kanssa, joka laadultaan sopii butaani- ja propaanikaasun käyttöön.Liittääksenne letkun laitteen liitoksen päähän kiristäkää letkun mutteri tiukasti mutta ei silti liikaa kahdella siihen tarkoitetulla avaimella:• kohdan 10 avaimella kiristetään laitteen kaasun syöttöletku• kohdan 17 avaimella kiristetään putken mutteriLiitä toinen pää paineenalennusventtiilin ulostulopuolelle.

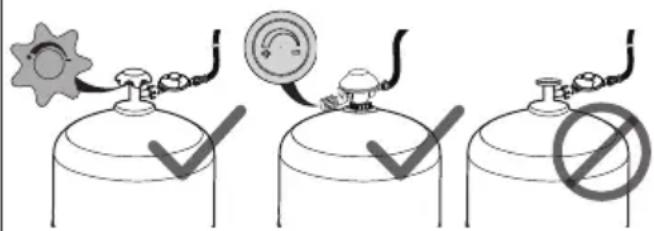

Käytä standardin EN 12864 tai EN16129 mukaista säätölaitetta. Campingazin säätölaitetta suositellaan (katso osa C-1). Kaasupullossa tai säätölaitteessa on oltava säätöventtiili. gas valve flame valve Jos säiliö on paikallaan, mutta tyhjä, lue kappale § F: “Kaasusäiliön irrotus tai vaihto”. Työskentele aina hyvin tuuletetussa ulkotilassa kaasusäiliötä paikalleen asetettaessa tai vaihdettaessa eikä koskaan lähellä liekkiä, lämpölähdettä tai kipinöintiä (savuke, sähkölaitteet jne.) loitolla muista henkilöistä ja syttyvistä aineista.

1. Aseta kaasupullo maahan laitteen taakse tai viereen.

2. Sulje paineenalennusventtiilin tai kaasusäiliön hana.

3. Sulje laitteen säädinnuppi kääntämällä sitä kohti asentoa

4. Ruuvaa tai naksauta paineenalennusventtiili säiliöön tai

kaasusäiliön hanaan.

5. Tarkista, että injektorin tasolla olevat polttimen putken

ilmareiät eivät ole pölyn tai hämähäkin verkon tukkimia. D-1 TIIVIYSKOE Älä etsi vuotoja liekin avulla, käytä kaasuvuotoja ilmaisevaa nestettä.

1. (kuva 9-A) Sulje paineenalennusventtiilin tai kaasusäiliön

2. (kuva 9-B) Sivele pullon, venttiilin, letkun ja grillin liitokset

tällä liuoksella. Varmista, että säätövivut ovat “ OFF- asennossa “ (O) (kuva 9-C).

3. (kuva 9-D) Avaa kaasunsyöttö (säätölaitteen tai

kaasupullon venttiili).

4. Jos syntyy kuplia, se merkitsee, että kaasuvuotoa

5. Sulje kaasunsyöttö (säätölaitteen tai kaasupullon

6. Vuodon voi pysäyttää kiristämällä mitä tahansa

letkuliitäntää tai vaihtamalla viallisen osan. Laitetta ei saa käyttää ennen kuin vuoto on pysäytetty. Tärkeää: Vuotojen haku ja tarkistus on tehtävä ainakin kerran vuodessa ja joka kerta kaasupullon vaihdon jälkeen.

Älä käytä laite 20 cm lähempänä seinästä tai helposti syttyvästä esineestä eikä alle 1 m katosta. Tarkista ennen laitteen sytyttämistä, että säiliö on täytetty tasoon “MAXI” asti siitä riippumatta, käytetäänkö laitetta keittolaitteena vai grillinä. Laitteen ulkopinnat saattavat olla erittäin kuumat, joten on turvallista pitää lapset sopivan matkan etäisyydellä. Älä koske poltinta laitetta käyttäessäsi äläkä heti käytön jälkeen. Aseta laite vaakasuoralle alustalle äläkä siirtele sitä käytön aikana. Älä käytä astioita jotka ovat halkaisijaltaan alle 12 cm tai yli 20 cm. Jos ilmenee vuotoa (kaasun haju), sulje kaikki hanat. Odota, että laite jäähtyy kokonaan ennen kuin käsittelet sitä varastointia varten. Sulje aina käytön jälkeen paineenalennusventtiilin tai kaasusäiliön hana.

Laitteen käyttäminen grillinä (kuva 10-A / B)

1. (kuva 10-ii) Täytä säiliö vedellä tasoon “MAXI” (MAKSIMI)

asti (merkitty säiliön seinämään).

2. (kuva 10-ii) Aseta arina (5) paikalleen niin, että sen kolme

jalkaa ovat säiliön seinämässä olevien tukien päällä.

3. (kuva 10-ii) Aseta lämmönjakaja (4) arinan päälle siten,

että sen reuna lepää arinan tukien lovissa.

4. Aseta yksi keittolevyistä (paistinlevy (2) tai ritilä (3))

arinan (5) päälle siten, että arinan reuna lepää arinan tukien lovissa.

Arinan (5) kolmen tuen on oltava kohdakkain paistinlevyn (2) kolmen loven kanssa (kuva 10-i).

Varmista ritilää (3) pyörittämällä, että U-muotoinen välikappale asettuu aivan arinan (5) tuen päälle (kuva 10-iv). TÄRKEÄÄ: Älä käytä koskaan useampaa kuin yhtä keittolevyä samanaikaisesti. Lämmönjakaja on sijoitettava keittolevyn alle ennen käyttöä. Älä laita ruoanlaittoastioita (pannua, wok-pannua, jne.) koskaan keittolevyn (2/3) tai lämmönjakajan päälle (4). Laitteen käyttäminen keittolaitteena (kuva 10-C)

1. (kuva 10-ii) Täytä säiliö vedellä tasoon “MAXI” (MAKSIMI)

asti (merkitty säiliön seinämään).

2. (kuva 10-ii) Aseta arina (5) paikalleen niin, että sen kolme

jalkaa ovat säiliön seinämässä olevien tukien päällä.

3. Käännä kansi ja aseta se arinalle käyttääksesi sitä

ruoanlaittoastiana (wok-pannuna). Tai aseta muu ruoanlaittoastia (pannu tms.) arinalle, polttimen kohdalle. Varmista, ettei liekki ylitä ruoanlaittoastian alapintaa. TÄRKEÄÄ: Keittolevy (2/3) ja lämmönjakaja (4) on otettava pois, kun laitetta käytetään lietenä. Älä laita ruoanlaittoastioita (pannua, wok-pannua, jne.) koskaan keittolevyn (2/3) tai lämmönjakajan päälle (4)).47

E-2 SYTYTYS Älä sytytä laitetta koskaan kansi suljettuna, ainoastaan kansi poistettuna. Piezo-sytytys (kuva 11):

1. (kuva 11-A) Avaa kaasunsyöttö (säätölaitteen tai

kaasupullon venttiili) (kohti asentoa “+”)

2. (kuva 11-B) Käännä säädinnuppia vastapäivään

sytytysasentoon ( ). Kun kuulet napsauksen ja poltin palaa (tarkista liekki säiliön etupuolen ikkunasta), käännä säädintä vastakkaiseen suuntaan (kuva 11-C) haluttuun lämpötila-asentoon (välillä ja ).

3. Jos poltin ei syty, kierrä säätönuppia myötäpäivään pois

päältä -asentoon (O) päin siihen asti, että se pysähtyy. Odota 5 minuuttia ennen kuin yrität uudelleen.

4. Jos poltin ei syty 4–5 yrityksen jälkeen, voit joko

A edetä kohtaan Tulitikulla sytytys alla tai B lukea vianmääritysohjeen kohdassa F. Sytyttäminen tulitikuilla (kuva 12): Jos piezo-sytytys ei toimi: TÄRKEÄÄ: Odota, kunnes laite on jäähtynyt, ja käytä suojakäsineitä ennen seuraavien toimintojen suorittamista.

1. (kuva 12-A) Avaa kaasunsyöttö (säätölaitteen tai

kaasupullon venttiili).

2. (kuva 12-B) Poista lämmönjakaja ja keittolevy polttimen

päältä ja sytytä sitten tulitikku lähelle poltinta.

3. (kuva 12-C) Käännä säätönuppia matalaan

lämpöasentoon (kohti “

4. Laita lämmönjakaja ja keittolevy takaisin paikoilleen.

• On suositeltavaa käyttää suojakäsineitä, kun käsitellään osia, jotka voivat olla erittäin kuumia.

• Esikuumennus: Esikuumenna laitetta ennen grillausta noin 2 minuuttia täydellä liekillä.

• Paistolevyn sinertävä väri johtuu voimakkaasta lämmönkehityksestä. Se ei vaikuta mitenkään käytetyn materiaalin laatuun.

• Huomautus: Jos poltin sammuu grillauksen aikana, sulje kaasuventtiili välittömästi ja odota viisi minuuttia, jotta kaasu haihtuu. Tämän odotusajan jälkeen sytytä laite uudelleen. E-4 RUUANlAITTO TÄRKEÄÄ: Varmista, että vesisäiliö on täytetty vedellä kohdan E-1 ohjeiden mukaan. Älä jätä koskaan paistolevyä kuumentumaan tyhjillään minuutin pituista esikuumennusta kauemmin. Levyn erikoispinnoitus voi kärsiä siitä.

• Paistinlevyllä on kaksi paistopintaa: aallotettu puoli lihan ruskistamiseen ja toinen sileä puoli kalalle, äyriäisille, vihanneksille, jne...

• Paistinlevy on päällystetty laadukkaalla tarttumattomalla materiaalilla, minkä ansiosta ruoka on terveellistä ilman liiallista rasvaa tai öljyä.

• Ritilän pinnoite ei ole tarttumaton. Ruoan tarttumista ritilään voidaan vähentää harjaamalla sitä ja sivelemällä siihen kevyesti ruokaöljyä ennen käyttöä.

• Ritilää käytettäessä rasva-aineet kerääntyvät vesisäiliöön, ateria on erittäin terveellinen (ei jäljellä jäänyttä tai hiiltynyttä rasvaa), ruoan ainesosat säilyttävät kaikki makuvivahteensa.

• On myös mahdollista vaihdella paiston voimakkuutta sen mukaan, miten ainekset asetetaan levylle: suurin teho keskellä alentuen ulospäin siirryttäessä

• Ruokaa voidaan laittaa kansi suljettuna, kun laitetta käytetään grillausuunina.

Sulje paineenalennusventtiilin tai kaasusäiliön hana. (Kuva 7-A) Kun liekit ovat sammuneet, käännä laitteen säädinnuppi pois päältä -asentoon (O). (kuva 7-B) f - kAASUÄIlIöN IRROTUS TAI VAIhTO Tee se aina hyvin tuuletetussa tilassa, älä koskaan lähellä avotulta, kipinöintiä tai kuumia esineitä.

1. Sulje laitteen säädinnuppi kääntämällä sitä kohti asentoa

2. Sulje paineenalennusventtiilin tai kaasusäiliön hana.

3. Kytke paineenalennusventtiili irti kaasusäiliöstä.

4. Aseta tilalle uusi kaasusäiliö.

5. Kytke paineenalennusventtiili kaasusäiliöön. (tarkista

paineenalennusventtiilin tiiviste ennen kaasusäiliöön kiinnitystä).

6. Tarkista kaasuvuodot noudattaen ohjeita kohdassa D-1.

G - SÄIlYTYS - hUOlTO Jos laitteesta huolehditaan asianmukaisesti, sitä voi käyttää monia vuosia.

• Älä puhdista laitetta, kun sitä käytetään. Odota, kunnes se on jäähtynyt, jotta kuumat osat (paistinlevy, ritilä, arina, säiliö, jne.) eivät aiheuta palovammoja.

• Kun laite on kylmä (noin 15 minuuttia), poista paistolevy ja arina. Irrota säiliö alustasta kiertämällä sitä vastapäivään ja nostamalla se irti. Tyhjennä vesi. Kierrä jalat irti alustasta.

• Puhdista rasvaiset osat vedellä ja saippualla tai hankaamattomalla puhdistusaineella.

• Jotta puhdistaminen olisi helppoa, kansi, paistolevy, säiliö ja arina voidaan pestä astianpesukoneessa. Jalat voidaan puhdistaa sienellä (ilman pesupulveria).

• Varo tukkimasta poltinten reikiä puhdistuksen aikana. Jos reiät tukkeutuvat esimerkiksi roiskuneen ruoan vuoksi, avaa reiät harjalla. Älä kuitenkaan käytä metallista harjaa.

• Kokoa laitteen osat niiden puhdistuksen jälkeen, laita kansi paikalleen ja lukitse noudattaen käänteisessä järjestyksessä vaiheita, B ja C kuvassa 4.

• Jalat voidaan laittaa säiliön sisään kompaktia kuljetusta varten (kuva 1 / 2). Muista kiertää ritilä (3) asentoon, jossa u-muotoinen valikappale ei lepää arinan tukien päällä (kuva 10-iii), koska silloin kantta ei voida sulkea.

• Laite on varastoitava viileässä, kuivassa ja ilmavassa paikassa poissa lasten ulottuvilta, ei koskaan maanalaisessa kerroksessa tai kellarissa.

• Ellei laitetta ole käytetty yli 30 päivään, varmista, ettei poltinputken aukoissa ole hämähäkinseittejä, jotka voivat heikentää laitteen tehoa tai saada kaasun syttymään vaarallisesti polttimen ulkopuolella.

• Jos laitetta ei aiota käyttää pitkään aikaan, irrota kaasupullo osan F ohjeiden mukaisesti.

• Tarkista säännöllisesti letkun kunto ja vaihda se, jos siinä näkyy vanhenemisen oireita tai säröjä (lue kappale § C-2).

• Jos suutin tukkeutuu (pullossa on edelleen kaasua, mutta laite ei syty), älä yritä avata tukkeumaa itse. Palauta laite jälleenmyyjällesi.48

• Hidastunut kaasun syöttö

• Paineenalennusventtiili ei toimi

• Letku, hana, venturi-putki tai polttimen ilma-aukot ovat tukkeutunet. Puhdista venturi. Poltin sammuu välillä tai kokonaan

• Tarkista onko säiliössä vielä kaasua

• Tarkista letkun kiinnitys

• Ota yhteys huoltopalveluun Epävakaat leimahtelevat liekit

• Uusi pullo saattaa sisältää ilmaa. Vika häviää käytettäessä

• Polttimen suojusten pesemisestä jäljelle jäänyt vesi

• Ota yhteys huoltopalveluun. Korkea liekki polttimen pinnalla

• Venturi-putki on tukossa (esim. hämähäkin verkot)

• Ota yhteys huoltopalveluun Liekki injektorissa

• Pullo on lähes tyhjä

• Vika poistuu, kun vaihdat pullon

• Ota yhteys huoltopalveluun Liekkiin syttynyt vuoto liittimessä

• Sulje heti kaasun tulo

• Vuotava liitäntä: kiristä mutterit tai vaihda letku

• Ota yhteys huoltopalveluun Riittämätön kuumuus

• Injektori tai venturi-putki tukossa. Puhdista venturi.

• Ota yhteys huoltopalveluun Liekehtivä vuoto säätönupin takana

• Ota yhteys huoltopalveluun49
