MANUAL DE UTILIZADOR Party Grill 400 CAMPINGAZ

PT	Especificações para Portugal
Marca injector : 68Débito calorífico : 2000 WDébito massa : 146 g/h (G30) / 143 g/h (G31)Cat I3+ (28-30 / 37)Gás e pressão : Butano (G30) 28-30 mbar / Propano (G31) 37 mbar

G - ALMACENAMIENTO - MANTENIMIENTO

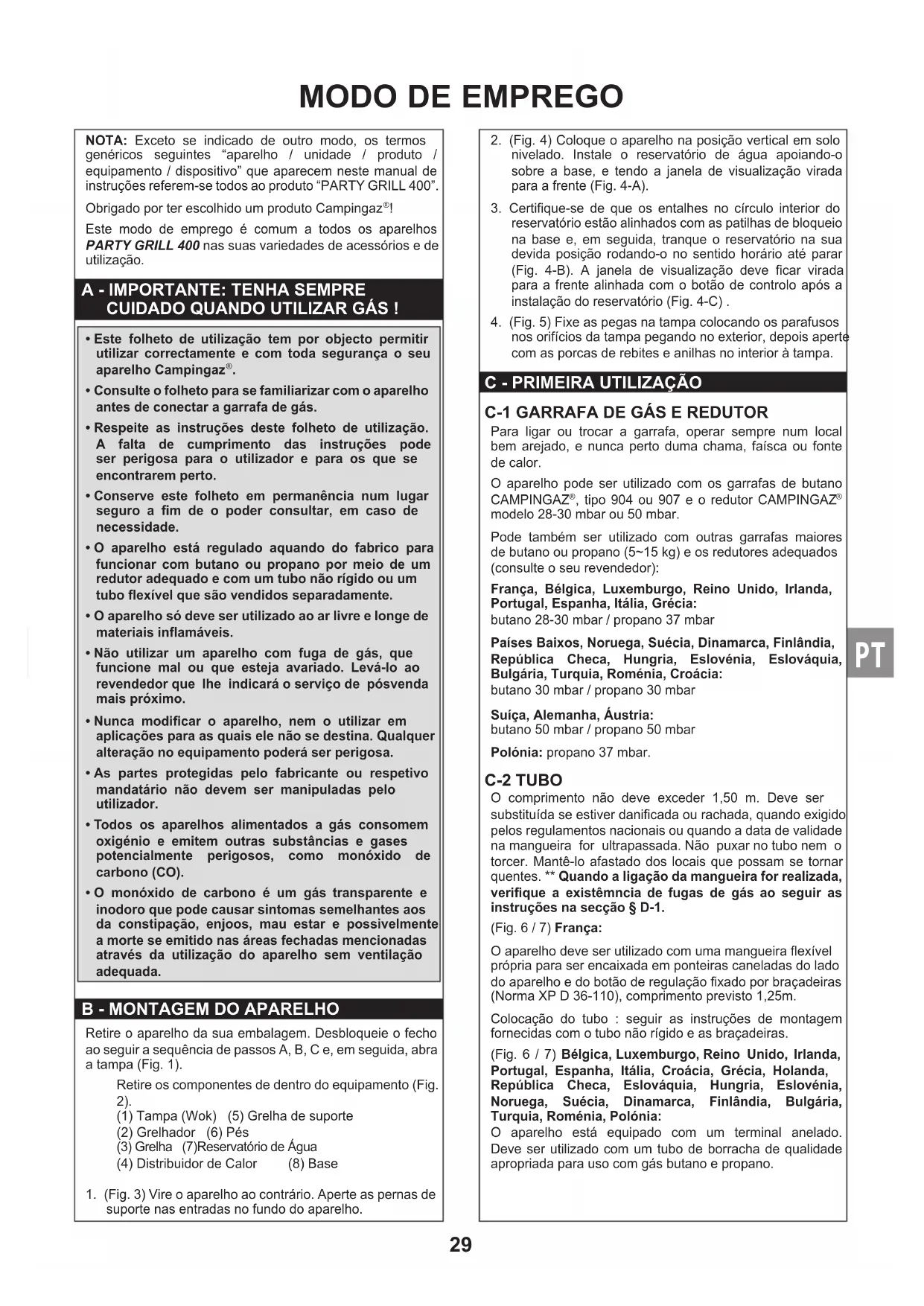

NOTA: Exceto se indicado de outro modo, os termos genéricos seguintes “aparelho / unidade / produto / equipamento / dispositivo” que aparecem neste manual de instruções referem-se todos ao produto “PARTY GRILL 400”.

Obrigado por ter escolhido um produto Campingaz ^® !

Este modo de emprego é comum a todos os aparelhos PARTY GRILL 400 nas suas variedades de acessórios e de utilização.

A - IMPORTANTE: TENHA SEMPRE CUIDADO QUANDO UTILIZAR GÁS!

- Este folheto de utilização tem por objecto permitir utilizar correctamente e com toda segurança o seu aparelho Campingaz®.

- Consulte o folheto para se familiarizar com o aparelho antes de conectar a garrafa de gás.

- Respeite as instruções deste folheto de utilização. A falta de cumprimento das instruções pode ser perigosa para o utilizador e para os que se encontrarem perto.

- Conserve este folheto em permanência num lugar seguro a fim de o poder consultar, em caso de necessidade.

- O aparelho está regulado aquando do fabrico para funcionar com butano ou propano por meio de um redutor adequado e com um tubo não rígido ou um tubo flexível que são vendidos separadamente.

- O aparelho só deve ser utilizado ao ar livre e longe de materiais inflamáveis.

- Não utilizar um aparelho com fuga de gás, que funcione mal ou que esteja avariado. Levá-lo ao revendedor que lhe indicará o serviço de pósvenda mais próximo.

- Nunca modificar o aparelho, nem o utilizar em aplicações para as quais ele não se destina. Qualquer alteração no equipamento poderá ser perigosa.

- As partes protegidas pelo fabricante ou respetivo mandatário não devem ser manipuladas pelo utilizador.

- Todos os aparelhos alimentados a gás consomem oxigénio e emitem outras substâncias e gases potencialmente perigosos, como monóxido de carbono (CO).

- O monóxido de carbono é um gás transparente e inodoro que pode causar sintomas semelhantes aos da constipação, enjoos, mau estar e possivelmente a morte se emitido nas áreas fechadas mencionadas através da utilização do aparelho sem ventilação adequada.

B - MONTAGEM DO APARELHO

Retire o aparelho da sua embalagem. Desbloqueie o fecho ao seguir a sequência de passos A, B, C e, em seguida, abra a tampa (Fig. 1).

Retire os componentes de dentro do equipamento (Fig. 2).

(1) Tampa (Wok) (5) Grelha de suporte

(2) Grelhador (6) Pés

(3) Grelha (7)Reservatório de Água

(4) Distribuidor de Calor (8) Base

1. (Fig. 3) Vire o aparelho ao contrário. Aperte as pernas de suporte nas entradas no fundo do aparelho.

2. (Fig. 4) Coloque o aparelho na posição vertical em solo nivelado. Instale o reservatório de água apoiando-o sobre a base, e tendo a janela de visualização virada para a frente (Fig. 4-A).

3. Certifique-se de que os entalhes no círculo interior do reservatório estão alinhados com as patilhas de bloqueio na base e, em seguida, tranque o reservatório na sua devida posição rodando-o no sentido horário até parar (Fig. 4-B). A janela de visualização deve ficar virada para a frente alinhada com o botão de controlo após a instalação do reservatório (Fig. 4-C).
4. (Fig. 5) Fixe as pegas na tampa colocando os parafusos nos orifícios da tampa pegando no exterior, depois aperte com as porcas de rebites e anilhas no interior à tampa.

C - PRIMEIRA UTILIZAÇÃO

C-1 GARRAFA DE GÁS E REDUTOR

Para ligar ou trocar a garrafa, operar sempre num local bem arejado, e nunca perto duma chama, faísca ou fonte de calor.

O aparelho pode ser utilizado com os garrafas de butano CAMPINGAZ ^® , tipo 904 ou 907 e o redutor CAMPINGAZ ^® modelo 28-30 mbar ou 50 mbar.

Pode também ser utilizado com outras garrafas maiores de butano ou propano (5\~15 kg) e os redutores adequados (consulte o seu revendedor):

França, Bélgica, Luxemburgo, Reino Unido, Irlanda, Portugal, Espanha, Itália, Grécia:

butano 28-30 mbar / propano 37 mbar

Países Baixos, Noruega, Suécia, Dinamarca, Finlândia, República Checa, Hungria, Eslovénia, Eslováquia, Bulgária, Turquia, Roménia, Croácia:

butano 30 mbar / propano 30 mbar

Suíça, Alemanha, Áustria:

butano 50 mbar / propano 50 mbar

Polónia: propano 37 mbar.

C-2 TUBO

O comprimento não deve exceder 1,50 m. Deve ser substituída se estiver danificada ou rachada, quando exigido pelos regulamentos nacionais ou quando a data de validade na mangueira for ultrapassada. Não puxar no tubo nem o torcer. Mantê-lo afastado dos locais que possam se tornar quentes. ** Quando a ligação da mangueira for realizada, verifique a existêmncia de fugas de gás ao seguir as instruções na secção § D-1.

(Fig. 6 / 7) França:

O aparelho deve ser utilizado com uma mangueira flexível própria para ser encaixada em ponteiras caneladas do lado do aparelho e do botão de regulação fixado por braçadeiras (Norma XP D 36-110), comprimento previsto 1,25m.

Colocação do tubo : seguir as instruções de montagem fornecidas com o tubo não rígido e as braçadeiras.

(Fig. 6 / 7) Bélgica, Luxemburgo, Reino Unido, Irlanda, Portugal, Espanha, Itália, Croácia, Grécia, Holanda, República Checa, Eslováquia, Hungria, Eslovénia, Noruega, Suécia, Dinamarca, Finlândia, Bulgária, Turquia, Roménia, Polónia:

O aparelho está equipado com um terminal anelado. Deve ser utilizado com um tubo de borracha de qualidade apropriada para uso com gás butano e propano.

(Fig. 6 / 8) Suíça, Alemanha, Áustria:

O aparelho deve ser utilizado com um tubo de borracha de qualidade adaptado para uso com gás butano e propano.

Ligação do tubo de borracha : para ligar o tubo ao terminal do aparelho apertar a porca do tubo firmemente mas sem força excessiva com duas chaves apropriadas:

• chave n.º 10 para apertar a entrada de gás no aparelho
• chave n.º 17 para enroscar a porca do tubo

Ligar a outra extremidade na união de saída do redutor.

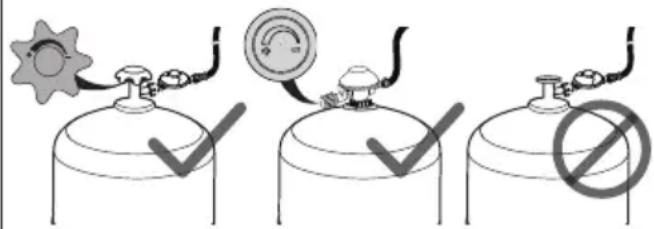

D - INSTALAÇÃO DA GARRAFA DE GÁS

Utilize um regulador em conformdiade com a norma EN 12864 ou EN16129. É recomendado o regulador da Campingaz (consulte a secção § C-1). Deve estar presente uma válvula de ajuste na garrafa de gás ou no regulador.

Se uma garrafa vazia já está instalada, ler o parágrafo § F: "DESMONTAGEM OU TROCA DA GARRAFA DE GÁS".

Para instalar ou remover uma garrafa de gás, operar sempre num lugar arejado, ao ar livre e nunca em presença duma chama, fonte de calor ou faísca (cigarro, aparelho eléctrico, etc.), longe de outras pessoas e de materiais inflamáveis.

1. Coloque a garrafa de gás no chão, por trás ou junto ao aparelho.
2. Fechar a torneira do redutor ou da garrafa de gás. (Fig. 7-A)
3. Feche o botão de controlo no equipamento girando o mesmo na direção de "O". (Fig. 7-B)
4. Aparafusar ou encaixar o redutor na garrafa ou na torneira da garrafa de gás.
5. Verificar se os orifícios de ar do tubo do queimador a nível do redutor não estão obstruídos com poeiras ou teias de aranhas.

D-1 ENSAIO DE ESTANQUICIDADE

Não procurar as fugas de gás com uma chama, utilizar um líquido detector de fuga gasosa.

1. (Fig. 9-A) Fechar a torneira do redutor ou da garrafa de gás.
2. (Fig. 9-B) Pôr o líquido sobre as ligações entre garrafa / redutor / tubo / aparelho. Se certificar-se que as alavancas de regulação estão em posição "OFF" (O).
3. (Fig. 9-D) Abra o fornecimento de gás (válvula no regulador ou garrafa).
4. Se houver formação de bolhas, isso significa que há fugas de gás.
5. Feche o fornecimento de gás (válvula no regulador ou garrafa).
6. Pode parar a fuga ao apertar qualquer ligação da mangueira ou ao substituir qualquer componente defeituoso. O aparelho não deve ser utilizado até parar a fuga.

Importante:

Deve-se efectuar, pelo menos uma vez por ano, o controlo e a verificação de fugas e cada vez que trocar a garrafa de gás

E - UTILIZAÇÃO

PRECAUÇÕES DE USO

Não utilizar a sua lâmpada a menos de 20 cm de uma parede ou de um objecto combustível nem a menos de 100 cm de um tecto.

Antes de acender o aparelho, certifique-se de que enche o reservatório com água até ao nível "MAXI", independentemente de o aparelho ser usado como fogão ou grelhador.

ATENÇÃO: As partes em contacto com o calor podem ficar muito quentes. Afastar as crianças.

Nunca tocar no queimador durante ou logo após a utilização do aparelho.

Colocar o aparelho sobre uma superfície horizontal estável e, durante a utilização, não o deslocar.

Não utilizar recipientes de diâmetro inferior a 12 cm ou superior a 20 cm.

Em caso de fuga (cheiro a gás), fechar todas as torneiras.

Aguarde que o aparelho arrefeça completamente antes de o manusear para fins de armazenagem.

Depois da utilização, fechar sempre a torneira do redutor ou da garrafa de gás.

E-1 INSTALAÇÃO DAS PLACAS DE COZEDURA

Utilizar o aparelho como um grelhador (Fig. 10-A / B)

1. (Fig. 10-ii) Encha o reservatório com água até ao nível "MAXI" (assinalado na parede do reservatório).
2. (Fig. 10-ii) Instale a grelha (3), com os seus três pés apoiados sobre os suportes na parede do reservatório.
3. (Fig. 10-ii) Coloque no distribuidor de calor (4) por cima da grelha de suporte, com a extremidade apoiada nas ranhuras da base da grelha de suporte.
4. Coloque uma das placas de cozedura (grelhador (2) ou grelha (3) em cima da grelha de suporte (5), com a extremidade apoiada nas ranhuras da base da grelha de suporte.

Colocação do Grelhador (2) (Fig. 10-A)

Os três pés da grelha de suporte (5) devem estar alinhados e inseridos nas três ranhuras à volta do rebordo da grelha (2) (Fig. 10-i).

Colocação da Grelha (3) (Fig. 10-B)

Deve rodar a grelha (3) para uma posição em o separador em forma de u fique direito nos pés da grelha de suporte (5) (Fig. 10-iv).

IMPORTANTE: Nunca utilize mais do que uma placa de cozedura ao mesmo tempo. O distribuidor de calor deve estar colocado previamente sob a placa de cozedura. Nunca coloque superfícies de cozedura (frigideira, wok, etc.) na placa de cozedura (2 / 3) ou no distribuidor de calor(7).

Utilização do aparelho como fogão (Fig. 10-C)

1. (Fig. 10-ii) Encha o reservatório com água até ao nível "MAXI" (assinalado na parede do reservatório).
2. (Fig. 10-ii) Instale a grelha (3), com os seus três pés apoiados sobre os suportes na parede do reservatório.
3. Retire a tampa para fora e coloque-a na grelha de suporte para utilizá-la como uma superfície de cozedura (wok). Ou coloque outra superfície de cozedura (frigideira etc.) na grelha de suporte, centrada em cima do queimador. Assegure-se que a chama não excede a parte de baixo da superfície de cozedura.

IMPORTANTE: A placa de cozedura (2 / 3) e o distribuidor de calor (4) devem ser retirados quando utiliza o equipamento como um fogão. Nunca coloque superfícies de cozedura (frigideira, wok, etc.) na placa de cozedura (2 / 3) ou no distribuidor de calor (4).

E-2 ACENDER

Nunca acenda o equipamento com a tampa fechada, apenas com a tampa retirada.

Ignição piezo (Fig. 11):

1. (Fig. 11-A) Abra o fornecimento de gás (válvula no regulador ou garrafa) (em direcção ao sinal “+”).
2. (Fig. 11-B) Rode o botão de controlo no sentido horário para a posição de ligar (✗). Quando ouvir um click, e o queimador estiver aceso (verifique a chama através da janela na frente do reservatório), rode o botão de controlo na direção oposta (Fig. 11-C) para a posição de aquecimento desejada (entre ♦ e ♦).
3. Se o bico não acender, rode o botão de controlo no sentido horário para a posição (O) até parar. Aguarde 5 minutos antes de repetir a operação.
4. Se o queimador não acender após 4 ou 5 tentativas, pode A. prosseguir para Acender a Ignição na secção abaixo, ou B. ler as instruções de resolução de problemas na seção § F.

Ignição com fósforos (Fig. 12):

Se a ignição piezo não funcionar:

IMPORTANTE: Espere até que o equipamento esteja frio, e use luvas de proteção antes de efetuar as seguintes operações.

1. (Fig. 12-A) Abra o fornecimento de gás (válvula no regulador ou garrafa).
2. (Fig. 12-B) Retirar o distribuidor de calor / placa de cozedura que cobre o queimador, a seguir coloque um fósforo aceso junto do queimador.
3. (Fig. 12-C) Rode o botão de controlo para a posição de baixo aquecimento (na direção “☐”).
4. Coloque o distribuidor de calor/ placa de cozedura no seu lugar.

E-3 UTILIZAÇÃO

• É recomendável usar luvas de protecção para manusear os componentes que podem estar muito quentes.
• Pré-aquecimento: Antes de grelhar, pré-aqueça o aparelho durante cerca de 2 minutos à chama máxima.
• O desenvolvimento de calor forte provoca uma descoloração azulada da placa de cozinha. Isto não afeta a qualidade do material utilizado.
• NotA: Caso o queimador se apague enquanto está a grelhar, feche imediatamente a válvula de gás e aguarde 5 minutos para permitir a evaporação do gás. Volte a acender o aparelho após este tempo de espera.

E-4 COZEDURA

IMPORTANTE: Tenha a certeza que o reservatório de água está cheio como exemplificado na secção E-1. Nunca deixar funcionar a placa de cozedura sem alimentos para além de um minuto de préaquecimento pois corre o risco de deteriorar o revestimento especial.

• A chapa tem duas superfícies de cozedura: um lado ondulado para grelhar carnes e um lado plano para peixe, marisco, vegetais, etc...
• A chapa é revestida de material antiaderente de grande qualidade o qual assegura uma alimentação saudável sem adição de gordura ou óleo.
• A grelha não possui revestimento antiaderente. De forma a reduzir a comida agarrada à grelha, escove ligeiramente a grelha com óleo alimentar antes de a utilizar.
• Quando utiliza a grelha, são acumulados pedaços de gordura no reservatório de água, a sua refeição é saudavelmente perfeita (sem resíduos ou gorduras carbonizadas), os seus ingredientes irão reter todo o seu sabor.
• Também é possível modular a intensidade da cozedura segundo o posicionamento dos alimentos na placa: potência máxima no centro, mais moderada no exterior.
• Os cozinhados podem ser feitos com a tampa fechada quando utiliza o equipamento como um forno.

E-5 APAGAR

Fechar a torneira do redutor ou da garrafa de gás. (Fig. 7-A)

Quando as chamas acabarem, rode o botão de controlo do equipamento para a posição desligado (O).(Fig. 7-B)

F - DESMONTAGEM OU TROCA DA GARRAFA DE GÁS

Efectuar sempre a operação num local arejado e nunca em presença de chamas, faíscas ou fonte de calor.
1. Feche o botão de controlo no equipamento girando o mesmo na direção de "O". (Fig. 7-B)
2. Fechar a torneira do redutor ou da garrafa de gás. (Fig. 7-A)
3. Remover o redutor da garrafa de gás.
4. Instalar a nova garrafa de gás
5. Montar o redutor na garrafa de gás (verificar a junta do redutor antes de o montar na garrafa de gás).
6. Verifique as fugas de gás exemplificadas na secção § D-1.

G - ARRUMAÇÃO - MANUTENÇÃO

Se cuidar correctamente do seu aparelho, poderá usufruir da sua utilização durante vários anos.

• Não limpe o seu aparelho enquanto estiver a ser utilizado. Aguarde que arrefeça para evitar queimaduras causadas pelas peças quentes (grelhador, grelha, grelha de suporte, reservatório etc.).
• Remova a placa de cozinha e a grelha quando a unidade estiver fria (cerca de 15 minutos). Destranque o reservatório da base rodando-o no sentido anti-horário e levantando. Esvazie a água. Desaperte as pernas da base.
• Limpar as peças engorduradas com água e sabão ou um produto detergente não abrasivo.
• A tampa, a placa de cozinha, o reservatório e a grelha podem ser lavados na máquina de lavar louça para simplificar a limpeza. As pernas podem ser limpas com uma esponja (sem pó de lavagem).
• Durante a limpeza, ter cuidado para não tapar os orifícios do queimador. Se os queimadores estiverem entupidos devido a alimentos entornados, desentupir os orifícios com uma escova não metálica,
• Após limpar, efetue a montagem da unidade, coloque a tampa no local e feche-a com inversão das fases A, B, C na Fig. 4.
• É possível colocar as pernas no reservatório para um tamanho de transporte compacto (Fig. 1 / 2). Assegure-se que roda a grelha (3) para uma posição de modo a que o espaçador em forma de u não fique nos pés da grelha de suporte (Fig. 10-iii), senão a tampa não se pode fechar.
• O aparelho deve ser armazenado num local fresco, seco e arejado, fora do alcance das crianças, nunca num subsolo ou numa cave.
• Se o aparelho não tiver sido utilizado durante mais de 30 dias, verificar que não haja teias de aranha a tapar os orifícios do tubo do queimador, o que pode dar lugar a uma perda de eficácia do aparelho ou uma queima perigosa do gás fora do queimador.
• Se o aparelho não for utilizado durante um longo período de tempo, desligue a garrafa conforme indicado na secção § F.
• Verificar periodicamente o estado do tubo e trocá-lo se apresentar sinais de envelhecimento ou fendilhamentos. (parágrafo § C-2).
• Se o injector ficar obstruído (a garrafa ainda contém gás, mas o aparelho não liga), não tente desobstruir o aparelho você mesmo. Devolva o aparelho ao seu retalhista.

Defeitos Causas prováveis / consertos
O queimador não acende	Má entrada do gásO redutor não funcionnaTubo, torneira, tubo venturi ou orifícios do queimador estão entupidos. Limpe o tubo venturi.
O queimador tem falhas ou apaga-se	Verificar se há gásVerificar a conexão do tuboVer o serviço de pós-venda
Chamas soprantes instáveis	Garrafa nova podendo conter ar. Deixar funcionar e o defeito desapareceráÁgua residual, após a lavagem das tampas do queimadorVer o serviço de pós-venda
Chama muito grande na superfície do queimador	O tubo venturi está obstruído (ex: teias de aranhas)Ver o serviço de pós-venda
Chama no injector	A garrafa está quase vaziaTrocar a garrafa e o defeito desapareceráVer o serviço de pós-venda
Fuga com chama na união	Fechar imediatamente a entrada do gásUnião não estanque : reapertar as porcas ou mudar o tuboVer o serviço de pós-venda
Calor insuficiente	Injector ou tubo de venturi entupidos. Limpe o tubo venturi.Ver o serviço de pós-venda
Fuga com chama atrás do botão de regulagem	Torneira defeituosaApagar o aparelhoConsultar o serviço de pós-venda
