Productsoort	Condensdroger met warmtepomp
Merk	Haier
Model	HD90A3939R
Maximale laadcapaciteit	9 kg
Energie-efficiëntieklasse	A+++
Gewogen jaarlijks energieverbruik	200 kWh/jaar (standaard katoenprogramma)

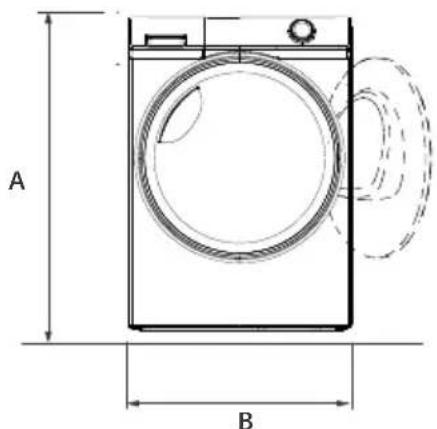

Afmetingen (H × B × D)	850 × 595 × 665 mm
Diepte met open deur	1135 mm
Elektrische voeding	220-240 V ~ 50 Hz, 2.4 A, 550 W
Aantal programma's	15 programma's (Katoen, Synthetisch, Fijn, Wol, enz.)
Droogniveaus	Opbergklaar, Draagklaar, Strijkdroog
Speciale functies	Uitgestelde start, Kinderbeveiliging, Anti-kreuk, i-Refresh, Timer, Temperatuurregeling
Condensortype	Warmtepomp
Waterreservoir	Verwijderbaar, handmatig of automatisch legen via meegeleverde slang
Aanbevolen onderhoud	Reinig het pluizenfilter en het condensorfilter na elke cyclus; leeg het waterreservoir
Omgevingstemperatuur werking	5 °C tot 35 °C
Koelmiddel	HFC-134a (GWP 1430, 0,28 kg)
Gewogen geluidsniveau	65 dB(A) (standaard katoenprogramma)
Kinderbeveiliging	Ja, gelijktijdig indrukken van de toetsen Droogniveau en Temperatuur
Klantenservice	Haier, bereikbaar via www.haier.com of lokale adressen (Frankrijk: Haier France SAS, 53 Boulevard Ornano-Pleyad 3, 93200 Saint-Denis)

Veelgestelde vragen - HD90A3939R HAIER

Wat is de maximale laadcapaciteit van de Haier HD90A3939R droger?

De maximale capaciteit is 9 kg voor het katoenprogramma. Voor andere programma's kan de belading variëren (bijv. 4 kg voor Synthetisch, 2 kg voor Fijn). Raadpleeg de programmatabel in de handleiding.

Hoe activeer ik de kinderbeveiliging?

Start een cyclus, druk gelijktijdig op de knoppen Droogniveau en Temperatuur gedurende 3 seconden tot het vergrendelingspictogram oplicht. Om te deactiveren, herhaal dezelfde handeling.

Wat te doen als de droogtijd erg lang is?

Controleer of het geselecteerde programma geschikt is voor de stof. Reinig het pluizenfilter en het condensorfilter. Zorg ervoor dat u het apparaat niet overbelast en dat het wasgoed goed is gecentrifugeerd (hoog centrifugeren). Als het probleem aanhoudt, raadpleeg dan het gedeelte Probleemoplossing.

Moet het waterreservoir na elke cyclus worden geleegd?

Ja, het wordt aanbevolen om het waterreservoir na elke droogcyclus te legen. U kunt ook de meegeleverde afvoerslang gebruiken voor automatische afvoer naar een afvoerpunt.

Hoe het pluizenfilter reinigen?

Open de deur, verwijder het pluizenfilter uit de trommel, open het, verwijder pluisresten met de hand of onder stromend water, en plaats het terug. Voer deze handeling na elke cyclus uit.

Kunnen wollen kledingstukken worden gedroogd?

Ja, het programma Wol is bedoeld voor wollen kleding. Gebruik het standaard droogniveau en overschrijd de belading van 3 kg niet. Lees het onderhoudsetiket van het kledingstuk.

Wat betekent foutcode F2?

Code F2 duidt op een fout in de afvoerpomp. Neem contact op met de Haier klantenservice voor reparatie.

Kan de droger onder een werkblad worden geïnstalleerd?

Ja, het apparaat kan onder een werkblad worden ingebouwd op voorwaarde dat de uitsparingsafmetingen groter zijn dan die van het apparaat (850×595×665 mm) en dat de ventilatie voldoende is. Er is ook een montageset beschikbaar voor plaatsing bovenop een wasmachine.

Hoe gebruik ik de i-Refresh functie?

Het programma i-Refresh duurt 30 minuten en ververst kleding, verwijdert geuren en kreukels, zonder wassen. Plaats de kleding in de trommel, selecteer het i-Refresh programma en start.

Wat te doen als het display LO aangeeft?

Code LO betekent dat de omgevingstemperatuur te laag is. Gebruik de droger in een ruimte met een temperatuur tussen 5 °C en 35 °C.

GEBRUIKSAANWIJZING HD90A3939R HAIER

Gebruikershandleiding Warmtepomp-droger

HD80-A2939
HD80-A2939S
HD90-A2939
HD90-A2939S
HD100-A2939
HD100-A2939S
HD90-A3939
HD90-A3939S

Dank u voor uw aankoop van dit Haier product.

Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden.

Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.

Legende

Waarschuwing! - Belangrijke veiligheidsinformatie

Algemene informatie en tips

Milieu-informatie

Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Re-tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.

Warschuwing!

Risico op letsels of verstikking!

Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de scharnieren om te vermijden dat kinderen of huisdieren in het apparaat vastgeklemd kunnen raken.

WAARSCHUWING!

Het apparaat mag niet van stroom worden voorzien via een extern schakelsysteem, zoals ene timer, of aangesloten op een circuit dat doorgaans in of uit wordt geschakeld via een nutsvoorziening.

NL

Inhoud

1-Veiligheidsinformatie....4
2-Beoogd gebruik....7
3-Productbeschrijving....8
4-Bedieningspaneel 9
5-Programma's 12
6-Verbruik....13
7-Suggesties en tips ....14
8-Dagelijks gebruik....16
9-Zorg en reiniging 20
10-Probleemoplossen 22
11-Installatie 24
12-Technische gegevens....27
13-Klantendienst....29

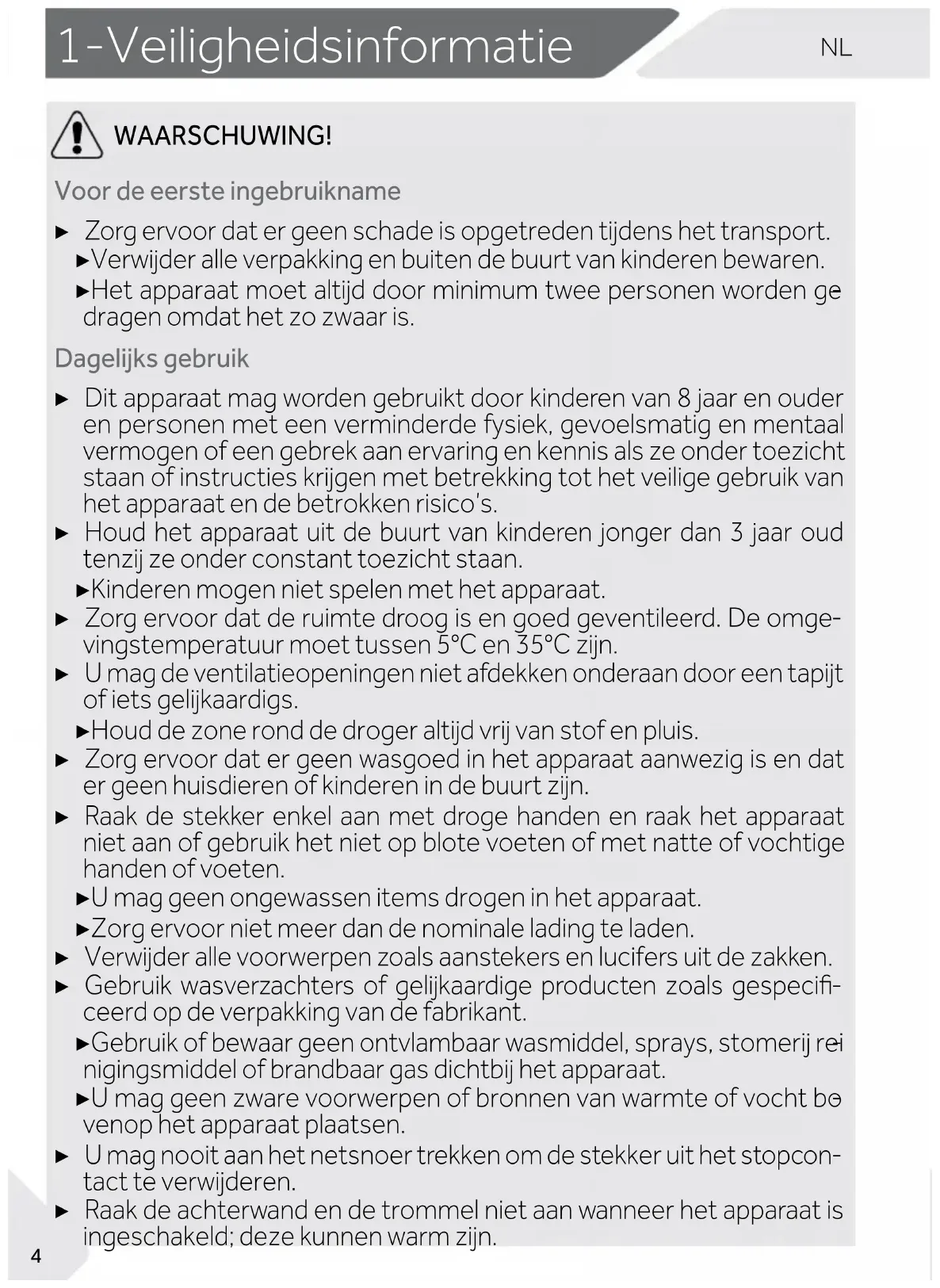

WAARSCHUWING!

Voor de eerste ingebruikname

Zorg ervoor dat er geen schade is opgetreden tijdens het transport.
▶Verwijder alle verpakking en buiten de buurt van kinderen bewaren.
▶Het apparaat moet altijd door minimum twee personen worden ge dragen omdat het zo zwaar is.

Dagelijks gebruik

• Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's.
  Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder constant toezicht staan.
  ▶Kinderen mogen niet spelen met het apparaat.
  Zorg ervoor dat de ruimte droog is en goed geventileerd. De omgevingstemperatuur moet tussen 5°C en 35°C zijn.
  ▶ U mag de ventilatieopeningen niet afdekken onderaan door een tapijt of iets gelijkaardigs.
  ▶Houd de zone rond de droger altijd vrij van stof en pluis.
  Zorg ervoor dat er geen wasgoed in het apparaat aanwezig is en dat er geen huisdieren of kinderen in de buurt zijn.
  ▶ Raak de stekker enkel aan met droge handen en raak het apparaat niet aan of gebruik het niet op blote voeten of met natte of vochtige handen of voeten.
  ▶U mag geen ongewassen items drogen in het apparaat.
  ▶Zorg ervoor niet meer dan de nominale lading te laden.
  ▶ Verwijder alle voorwerpen zoals aanstekers en lucifers uit de zakken.
• Gebruik wasverzachters of gelijkaardige producten zoals gespecificeerd op de verpakking van de fabrikant.
• Gebruik of bewaar geen ontvlambaar wasmiddel, sprays, stomerij reinigingsmiddel of brandbaar gas dichtbij het apparaat.
  ▶U mag geen zware voorwerpen of bronnen van warmte of vocht be venop het apparaat plaatsen.
  ▶ U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijderen.
  ▶ Raak de achterwand en de trommel niet aan wanneer het apparaat is ingeschakeld; deze kunnen warm zijn.

WAARSCHUWING!

Dagelijks gebruik

▶U mag de volgende items niet drogen in het apparaat:

▶Items die niet worden gewassen.

- Items die vervuild zijn met brandbare stoffen zoals kookolie, aceton, alcohol, benzine, petroleum, kerosine, vlekkenverwijderaars, terpen-tijn, was, wasverwijderaars of andere chemicaliën. De dampen kunnen brand of een explosie veroorzaken. Deze items moeten altijd eerst met de hand worden gewassen in warm water met een extra hoeveelheid wasmiddel en daarna gedroogd in de open lucht voor ze te drogen in het apparaat.

▶ Items met wattering of een vulling (bijv. kussens, jassen) omdat de vulling kan loskomen met het risico in brand te steken.

▶Items zoals schuimrubber (latexschuim), douchemutsen, water dicht textiel, artikelen met een rubberen zoom en kleding of kussens. Kussens met schuimrubber pads mogen niet worden gedroogd in een droogtrommel.

▶Drink geen gecondenseerd water.

- Gebruik het apparaat niet aan als het pluizenfilter of condensatiefilter niet is aangebracht of beschadigd is.

- Merk op dat het laatste gedeelte van de droogcyclus wordt uitgevoerd zonder warmte (afkoelcyclus) om zeker te zijn dat de kledingstukken aan een temperatuur blijven waardoor ze niet beschadigd worden.

Laat het apparaat niet zonder toezicht als het gedurende een bepaalde periode ingeschakeld is. Als een lange afwezigheid gepland is, moet de droogcyclus worden onderbroken door het apparaat uit te schakelen en de stekker te ontkoppelen.

- Schakel het apparaat niet uit als de droogcyclus beëindigd is tenzij alle items snel kunnen worden verwijderd en verspreid zodat ze kunnen af koelen.

▶ Schakel het apparaat uit na elk droogprogramma om elektriciteit te besparen en uit veiligheidsoverwegingen.

Onderhoud & reinigen

Zorg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhouden.

▶ Verwijder de stekker uit het stopcontact voor u onderhoudswerkzaamheden uitvoert.

WAARSCHUWING!

Onderhoud & reinigen

▶ Reinig het pluizen- en condensatiefilter na elk programma (zie ZORG EN REINIGING).
▶Gebruik geen waterspray of stoom om het apparaat te reinigen.
-Gebruik geen industriële chemicaliën om het apparaat te reinigen.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.
▶ Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klantendienst om reparaties te laten uitvoeren.

Installatie

Zorg voor een locatie die toelaat de deur volledig te openen. Installeer de droger niet achter een vergrendelbare deur, een schuifdeur of een deur met scharnieren aan de andere kant van de droger want dit beperkt de volledige opening van de deur van de droger.
▶installeer het apparaat op een goed geventileerde plaats.

- Installeer het apparaat nooit buiten op een vochtige locatie, of in een locatie waar waterlekken kunnen optreden, zoals onder of dichtbij een wastafel. In het geval van een waterlek moet u de elektrische voeding loskoppelen en de machine natuurlijk laten drogen.

- Installeer of gebruik het apparaat enkel als de temperatuur hoger is dan 5 °C.

- Plaats het apparaat niet rechtstreeks op een tapijt of dichtbij een muur of meubelstuk.

▶ U mag het apparaat niet blootstellen aan vorst, warmte of direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming).

Zorg ervoor dat de elektrische informatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien.

▶Gebruik geen multi-stekker adapters of verlengsnoeren.

Zorg ervoor dat het netsnoer en de stekker niet beschadigd zijn. Indien beschadigd moet het worden vervangen door een elektricien.

- Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk moet zijn na de installatie. Het apparaat moet geaard worden.

Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegankelijk zijn.

Beoogd gebruik

Dit apparaat wordt gebruikt om artikelen te drogen die zijn gewassen in een wateroplossing en die zijn gemarkeerd als geschikt voor het trommeldrogen op het etiket van de fabrikant.

Het is uitsluitend bedoeld voor gebruik binnen in huis. Het is niet bedoeld voor commercieel of industrieel gebruik. Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie en aansprakelijkheidsclaims betekenen.

Normen en richtlijnen

Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.

pgelet

Het apparaat bevat het gefluoreerde broeikasgas HFC-134a (GWP:1430). Dit gas is hermetisch afgesloten.

uverantwoordelijk gebruik

• Grondige afvoer: Zwier het wasgoed aan de maximale zwiersnelheid.
  ▶ Maximale lading: Gebruik de maximum hoeveelheid naargelang de programmatabel, maar zorg ervoor dat u de droger niet overbelast. Om de maximale lading optimaal te benutten, kan het wasgoed dat moet worden gedroogd als "READY to WEAR" (KAST-DROOG) eerst worden gedroogd met "READY to IRON" (STRIJKDROOG). Aan het einde van het programma moet u het wasgoed verwijderen dat moet worden gestreken en het resterende wasgoed laten drogen tot het einde.
  ▶ Schud het wasgoed los. Schud het wasgoed voor u het in de droger plaatst.
  ▶ Vermijd overmatig drogen. U moet ervoor zorgen dat uw wasgoed niet overmatig wordt gedroogd. Selecteer het correcte programma en het gepaste droogniveau.
• Wasverzachter niet nodig. Gebruik geen wasverzachter tijdens het wassen - het wasgoed wordt pluizig en zacht in de droger.
  ▶ De pluizenfilters reinigen Reinig de pluizenfilters na het drogen.
  ▶ Ventilatie: Zorg ervoor dat het apparaat correct geventileerd is (zie INSTALLATIE).
  ▶ Hergebruik van gecondenseerd water: Het verzamelde condensatiewater kan worden gebruikt voor het stoomstrijkijzer. Het moet voordien door een fijne zeef of koffiefilter worden gegoten. De kleinste onderdelen worden weerhouden door het filter.

3-Productbeschrijving

Opmerking:

Omwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in de volgende hoofdstukken verschillen van uw model.

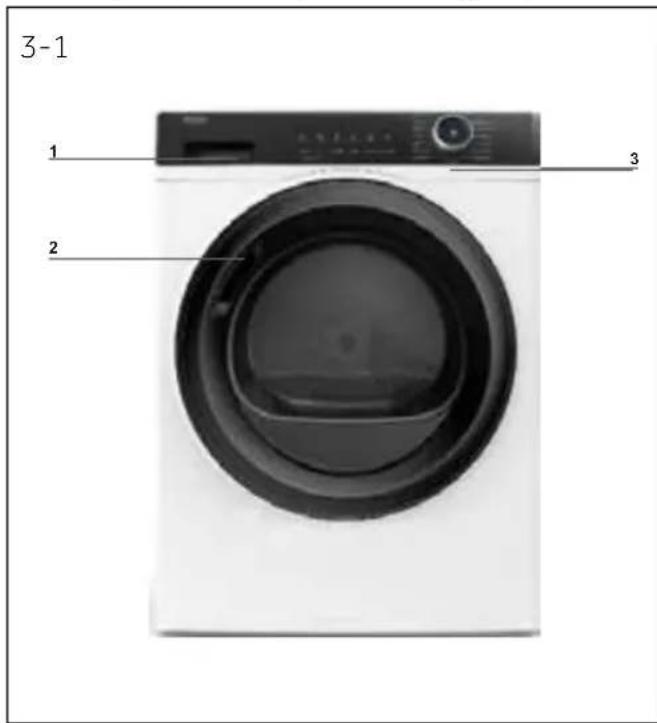

3.1 Afbeelding van het apparaat

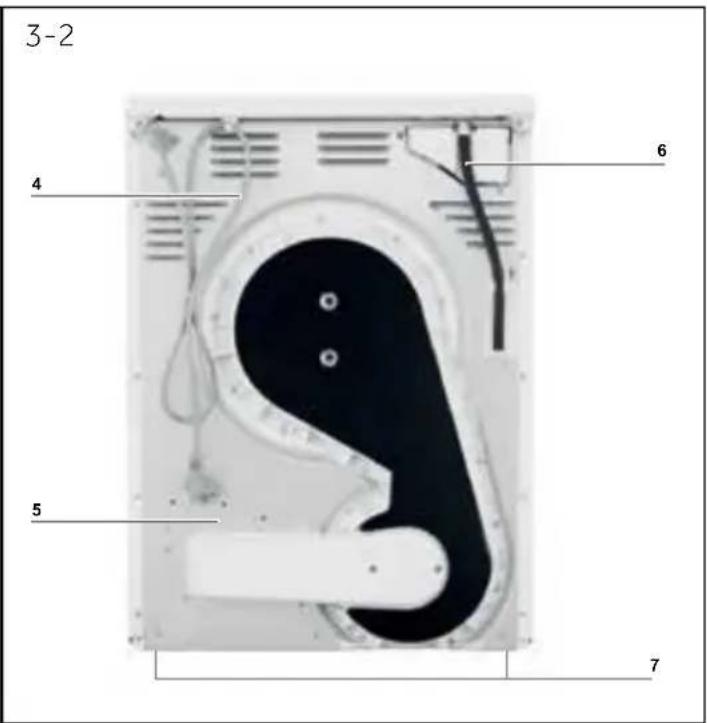

Voorzijde (afb. 3-1): Achterzijde (afb. 3-2):

3-1 1 2 3

3-2 4 6 5 7

1 Waterreservoir
2 Droger deur
3 Bedieningspaneel

4 Netsnoer
5 Achterplaat
6 Afvoerkanaal
7 Instelbare voetjes

3.2 Accessoires

Controleer de accessoires en documenten op basis van de onderstaande lijst (afb. 3-3):

3-3

Afvoerslang

Energielabel

Garantiekaart

Gebruikers- handleiding

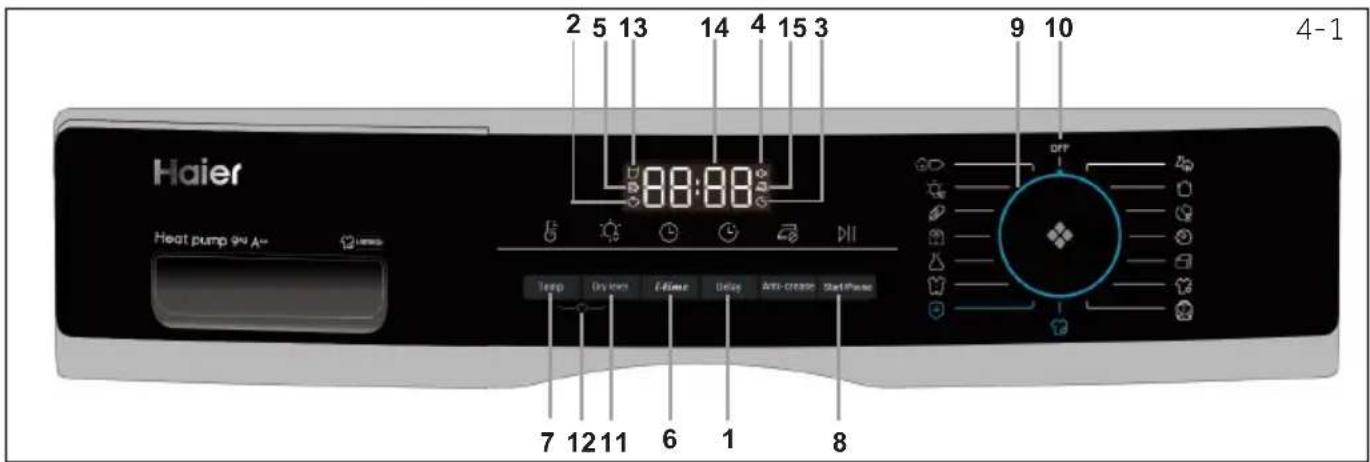

1 Uitstelknop
2 Kinderslot controlelampje
3 Startuitstel controlelampje
4 Zoemer controlelampje
5 Filter reinigen controlelampje
6 Tijdknop

7 Temp. knop
8 Start/Pauze knop
9 Programmaknop
10 Aan/Uit knop
11 Dry Level (Droogniveau) knop

12 Childlock (Kinderslot) knop
13 Leeg reservoir contro - lelampje
14 Scherm
15 Antikreuk controlelampje

4.1 Delay (Startuitstel) knop

Startuitstelfunctie voor een uitgestelde start. Druk de knop in om de tijd in te stellen (van 0 tot 12 uur). Wanneer u deze functie inschakelt, licht het controlelampje pictogram (afb.4-2) op.

Deze functie moet worden ingesteld nadat u alle opties hebt voltooid. Zo niet, wanneer u draait aan de knop of de knop indrukt, wordt de functie automatisch verwijderd.

4.2 Kinderslot controlelampje

Het kinderslot wordt gebruikt om te voorkomen dat kinderen de programma-instelling zou wijzigen. Om deze functie in te schakelen, nadat een cyclus is gestart, drukt u gelijktijdig gedurende 3 seconden op de knop Droogniveau en Temp. (Afb. 4-3) tot het incicator-pictogram oplicht. Om deze functie uit te schakelen, drukt u deze 2 knoppen opnieuw in gedurende 3 sec.

Aan het einde van de cyclus of als de stroomtoevoer onderbroken wordt, schakelt de functie niet automatisch uit.

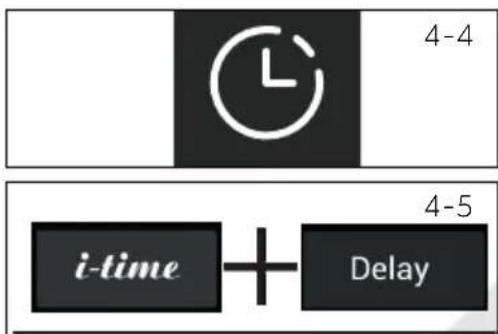

4.3 Startuitstel controlelampje

Wanneer u de Startuitstelfunctie van het programma kiest (afb. 4-4), licht het op.

4.4 Zoemer controlelampje

De zoemer is ontworpen om de aandacht te trekken van de gebruiker met een geluid als een geluid. De zoemer wordt standaard uitgeschakeld. Om de zoemerfunctie in te schakelen, drukt u gelijktijdig gedurende 3 seconden op de knoppen Startuitstel en i-time of tot u een piepsignaal hoort. Om deze functie uit te schakelen, drukt u deze 2 knoppen opnieuw in gedurende 3 sec.
4-Bedieningspaneel

4-6

4.5 Filter reinigen controlelampje

Dit controlelampje is ontworpen om gebruikers eraan te herinneren het filter te reinigen voor het gebruik. Wanneer dit pictogram (zie afb. 4-6) oplicht, moet de gebruiker het ilter reinigen voor gebruik. Voor de reiniging, raadpleeg de hoofdstukken Pluizenfilter reiniging of Condensatiefilter reiniging in de handleiding.

ogelet

Na elke cyclus knippert het controlelampje om u er aan te herinneren de filters te reinigen.

4-7

i-time

4.6 Knop i-time

Deze functie is ontworpen om gebruikers de mogelijkheid te bieden de duur van de cyclus aan te passen op basis van hun persoonlijke behoeften. Gebruikers kunnen deze functie om de tijdsduur aan te passen enkel gebruiken in de Timer en i-Refresh programma's. Deze knop kan ook worden gebruikt om de tijdsduur aan te passen in de Startuitstelfunctie.

4-8

Temp.

4.7 Temp. knop

Deze knop wordt ingesteld om de droogtemperatuur aan te passen op basis van de persoonlijke behoeften of vereisten. Er zijn 4 niveaus en het overeenstemmende scherm wordt weergegeven.

Hoge temperatuur. Gemiddelde temperatuur. Lage temperatuur. Koudellucht.

4-9

4.8. Start/pauze knop

Druk op de "Start/Pause" knop (afb. 4-9) om een droogcyclus te starten. Druk deze knop opnieuw in om de droogcyclus te pauzeren - het controlelampje knippert. Druk opnieuw op deze knop om door te gaan.

4-10

OFF + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

4.9 Programmakeuze

Selecteer een van de 15 programma's met de knop (de UIT-knop is niet inbegrepen) (afb. 4-10). Raadpleeg het hoofdstuk Programmamodi van de handleiding voor bijkomende informatie.

4-11

OFF !

4.10 Aan/Uit-knop

Draai de knop naar een willekeurige positie (behalve UIT) om de machine. Draai de knop naar de UIT-positie om de machine uit te schakelen (afb. 4-11).

4.11 Dry Level (Droogniveau) knop

Druk op de knop (afb. 4-12) om het uiteindelijke vochtgehalte van het wasgoed aan het einde van de cyclus in te stellen. Het volgende scherm verschijnt:

H-3 Kastdroog
H-2 Draagklaar
H -1 Strijkdroog

4.12 Childlock (Kinderslot) knop

Om de Kinderslotfunctie in te schakelen nadat een cyclus is ge- start, drukt u op de knop Childlock (Kinderslot) (afb. 4-13) gedu- rende 3 sec. tot het controlelampje oplicht. Om de functie uit te schakelen, drukt u de knop opnieuw in gedurende 3 sec.

4.13 Leeg reservoir controlelampje

Dit controlelampje is ontworpen om gebruikers eraan te herinneren het waterreservoir leeg te maken (afb. 4-14). Belangrijk: Maak het waterreservoir leeg na iedere droogcyclus.

Raadpleeg het hoofdstuk Het waterreservoir leegmaken in de handleiding.

4.14 Scherm

Het scherm geeft de resterende tijdsduur weer, de uitsteltijd en andere relevante informatie (afb. 4-15).

DryLevel 4-12

De resterende tijd is een standaardwaarde. Deze tijd wordt opnieuw berekend afhankelijk van bijkomende programma-instellingen en het vochtgehalte van het wasgoed.

4.15 Antikreuk controlelampje

De antikreukfunctie is ontworpen om kreuken te helpen verwijderen uit kledingstukken. De trommel blijft draaien aan het einde van de droogcyclus om de kleding uit te rekken zodat men zich geen zorgen hoeft te maken als men vergeet de kleding uit de trommel te halen. De antikreukfunctie wordt standaard uitgeschakeld (afb. 4-16). Nadat u het programma hebt geselecteerd, licht het pictogram op aan het einde van de droogcyclus. De trommel zal blijven draaien gedurende een bijkomende 1-12 uur met koude wind. De gebruiker kan deze functie op elk moment stoppen door de deur te openen of door de machine uit te schakelen.

4-16

5-Programma's

Programma		Stan-daard droogte-graad	Wasgoed	Max. lading in kg 8910			Stan-daard tijds-duur	Tem-pera-tuur
	Katoen*)	Draagklaar	Voor katoenen kleding en mantels	8 9 10 02:30 60-65°C
	Combinatie	Kastdroog	Voor gemengd droog met meer dan een stof	5 6 6,6 02:30 60-65°C
[1X34]	Synthetisch	Draagklaar	Voor synthetische stoffen	4 4,5 5 01:30 50-55°C
	Quick 30'	/	Een vast 30 minuten drogen	0,5	0,5	0,5	00:30	50-55°C
	Timer	/	Voor gemengde stoffen en de gebruiker kan de droogtijd zelf bepalen	-	-	- 00:40 50-55°C
	Delicaat	Draagklaar	Voor delicate stoffen zoals zijde, ondergoed, etc.	2 2	2 01:00 50-55°C
	Babycare	Kastdroog	Voor babykleding en ondergoed dat moet worden gesteriliseerd aan een hoge temperatuur	3 4 4,4 01:20 60-65°C
	Wol	/	Voor wollen kleding	3	3	3	00:30	50-55°C
	Opwarmen	/	Een snelle droogcyclus om kleding te ontvochtigen en om ze warm en comfortabel te maken om te dragen	4	5 5,5 00:30 50-55°C
	Dekbed	/	Voor kleding gevuld met veren	1 1	1 01:30 60-65°C
	Sport	Draagklaar	Voor sportieve kleding 4 4,5 5 01:30 60-65°C
	i-Refresh**)	/	Een vaste 30 minuten droogcyclus om kleding op te frissen en te steriliseren	-	-	- 00:30 50-55°C
	Omvangrijk	Kastdroog	Voor zware en grote artikelen zoals beddenlakens of handdoeken, etc.	4 4,5 5 02:00 60-65°C
	Hemd	Draagklaar	Speciaal voor t-shirts met 1 uur antikreuk standaardinstelling	4 4,5 5 00:40 60-65°C
	Hygiënisch	Kastdroog	Voor stoffen zoals katoen, mix, sportief, etc. Stoffen zoals wol, zijde, hemden, dekbedden worden niet aanbevolen	-	-	- 03:30 60-65°C

* }

EN 61121 testprogramma instelling Wij raden aan dat u het gecondenseerde water extern afvoert via de afvoerslang wanneer u een volle lading droogt in het Katoen programma. Dit voorkomt dat het water moet worden verwijderd tijdens het programma.

**}

I-Refresh is een Haier patent bedrijfseigen functie die bedoeld is om geurtjes en kreuken te verwijderen, bacteriën en mijten te verwijderen, net als om kleding op te frissen in een korte periode. Door te draaien en te schudden, blaast de wind om kleding op te frissen en uit te rekken. Zelfs delicate en ongewassen stof kan goed worden verzorgd. Deze functie is ingesteld als een 30 minuten vaste droogcyclus.

De condensatiedroger met warmtewisselaar levert uitstekende prestaties in termen van efficiënt energieverbruik. Dit zijn richtlijnen die zijn bepaald in de normale omstandigheden. De waarden kunnen verschillen van de vermelde waarden, afhankelijk van de overspanning en onderspanning, het type stof, de samenstelling van het wasgoed dat u wilt drogen, het resterende vocht en de effectieve lading.

Programma Katoen / Linnen (10kg A++)		Zwiersnelheid in rpm	Resterend vocht in %	Tijd in u:min	Energie verbruik in kWu
Kastdroog	H-3	1000 ca. 60	04:40 2,34
Draagklaar	H-2	1000 ca. 60	04:29 1,98
Strijkdroog	H-1	1000 ca. 60	03:18 1,62

Milieuverantwoordelijk gebruik

• Zwier het wasgoed zoveel mogelijk voor u het in de droger plaatst.
  ▶U mag de droger niet te veel belasten.
  ▶Schud het wasgoed goed uit voor u het in de droger plaatst.

Kies een correct droogprogramma. Zorg ervoor dat het wasgoed niet langer dan noodzakelijk wordt gedroogd.

▶Zorg ervoor dat er geen pluis aanwezig is in de trommeldroger.

7-Suggesties en tips

7.1 Gesteven wasgoed

Gesteven wasgoed laat een laagje zetmeel achter in de trommel en is niet geschikt voor de droger.

7.2 Wasverzachter

Gebruik geen wasverzachter tijdens het wassen - het wasgoed wordt pluizig en zacht in de droger.

7.3 Zachte zorg stoffen

Het gebruik van "zachte zorg stoffen" kan resulteren in een laagje op de pluizenfilters. Dit kan de filters blokkeren. In dergelijke gevallen raden wij aan geen zachte zorg kleding toe te voegen of een ander merk toe te voegen. U moet altijd de instructies van de fabrikanten volgen.

7.4 Kleine hoeveelheden

Als u een hoeveelheid van minder dan 1,0 kg wilt drogen, moet een "Timer" programma worden geselecteerd omdat het automatische scannen van het droogniveau niet nauwkeurig kan worden vastgelegd.

7.5 Open deur

De deur moet op een kier worden gelaten wanneer u het apparaat niet gebruikt zodat de deurafdichting oneindig blijft werken.

7.6 Onderhoudsluik

Zorg ervoor dat het onderhoudsluik altijd gesloten is tijdens het gebruik.

7.7 Antikreuk bescherming

Als het wasgoed niet wordt verwijderd aan het einde van het programma beweegt de trommel af en toe om kreuken te voorkomen. De antikreuk beschermingsfase duurt ca. 60 minuten.

7.8 Wasgoed dat moet worden gestreken

moet worden gedroogd tot het STRIJKDROOG niveau . Dit vergemakkelijkt het strijken met de hand of met een machine.

7.9 Resterende tijd

De programmaduur wordt beïnvloed door de volgende factoren: het type stof, de vulhoeveelheid, absorberend vermogen, het gewenste droogniveau en de zwiersnelheid van de wasmachine. Deze factoren worden geregistreerd door de elektronica tijdens het programma en de resterende tijd wordt gecorrigeerd.

7.10 Extra grote stukken

hebben de neiging verward te raken. Als om die reden het gewenste droogniveau niet kan worden bereikt, moet u het wasgoed losmaken en opnieuw drogen met het tijdprogramma (TIMER).

7.11 Speciaal delicate stof

Textiel dat gemakkelijk kan krimpen of hun vorm verliezen, net als bijv. zijden kousen, lingerie, etc. mag niet in de droger worden geplaatst. Plaats delicate kledingstukken in een waszak en zorg ervoor dat ze niet te veel worden gedroogd.

7.12 Truien en breigoed

moet worden gedroogd tot het KASTDROOG niveau om krimpen te voorkomen. Na de wascyclus moet het wasgoed worden uitgerekt om de vorm te bewaren.

7.13 Geluidssignaal

Er weerklinkt een geluidssignaal:

▶wanneer het waterreservoir vol is
▶in het geval van storingen

Het geluidssignaal kan ook worden gekozen in de volgende situaties:

▶aan het einde van een programma
▶wanneer een knop wordt ingedrukt
▶wanneer men draait aan de programmaselectieknop

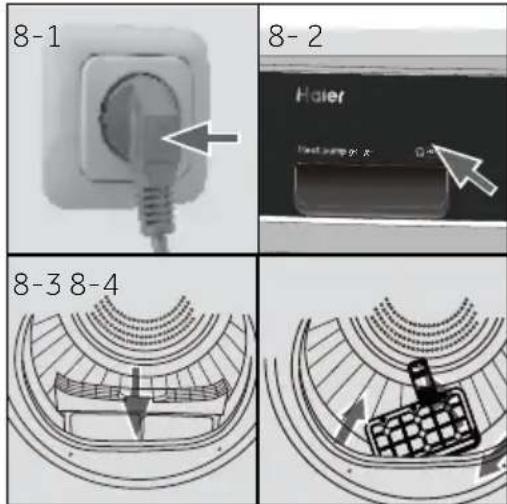

8-Dagelijks gebruik

8.1 De voorbereiding van het apparaat

1. Sluit het apparaat aan op het elektrisch net (220V tot 240V\~/50Hz; Afb. 8-1). Raadpleeg ook het hoofdstuk INSTALLATIE.

2. Zorg ervoor dat:

▶ het waterreservoir leeg is en correct geïnstalleerd. (Afb. 8.-2).
▶ het pluizenfilter schoon is en correct geïnstalleerd. (Afb. 8.-3).
▶ het condensatiefilter schoon is en correct ge-installeerd. (Fig. 8-4).

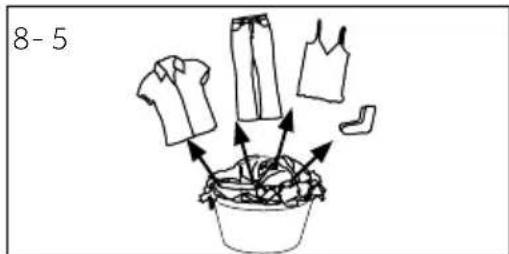

8-5

8.2 De voorbereiding van het wasgoed

▶Sorteer de kleding naargelang de stof (katoen, synthetische stoffen, wol, etc.). Droog uitsluitend wasgoed dat is gezwierd.
▶Maak zakken leeg van alle scherpe of brandbare voorwerpen zoals sleutels, aanstekers en lucifers. Verwijder hardere decoratieve voorwerpen zoals broches.
- Sluit ritssluitingen en haken, zorg ervoor dat knop - pen stevig zijn vastgenaaid en plaats kleine items zoals sokken, riemen, beha's, etc in een mesh zakje.
▶Ontvouw grote stukken wasgoed zoals bedden - goed, spreien, tafellakens, etc.
▶Volg de instructies op het etiket van het wasgoed en droog enkel kledingstukken die drogerbestendig zijn.

▶Scheid witte kledij van gekleurde kledingstukken.
▶Vouw grote items zoals beddenlakens, tafellakens etc. open.

Beddenlakens en kussenslopen moeten worden opgeknoopt zodat er geen kleine onderdelen kunnen geklemd raken.

Sluit ritssluitingen en haken, bind losse riemen zonder metalen onderdelen, touwtjes van shorts, etc. samen.

Plaats kleine items zoals sokken, riemen, beha's, etc. in aan waszak.

▶Zorg ervoor dat alle knopen stevig zijn vastgenaaid.

Naai of verwijder losse metalen delen van kleding zoals metalen knopen, bogen of beha's voor u ze in de machine plaatst. Zo niet kunnen onderdelen lawaai maken en de trommel beschadigen.
U mag delicaat wasgoed niet te veel drogen. Er bestaat een risico van kreuken. Laat het wasgoed volledig drogen in de lucht.
Breigoed (bijv. t-shirts, ondergoed) kunnen soms krimpen tijdens het drogen. Gebruik uitsluitend het KASTDROOG niveau en strek het wasgoed daarna uit.
▶ Voor vooraf-gedroogde kleding met meerdere lagen of voor het laatste drogen, moet het tijdprogramma (TIMER) worden gekozen.

Lading referentie

Beddenlaken (een persoon) Katoen Ca. 800 g
Gemengde stof kleding / Ca. 800 g
Jassen Katoen Ca. 800 g
Jeans / Ca. 800 g
Overall Katoen Ca. 950 g
Pyjama's / Ca. 200 g
Hemden / Ca. 300 g
Sokken Gemengde stoffen Ca. 50 g
T-shirts	Katoen Ca. 300 g
Ondergoed	Gemengde stoffen Ca. 70 g

8.3 Het apparaat laden

Maak het wasgoed en voer het vooraf geselecteerde wasgoed in de machine.

▶Niet overladen.

- Sluit het deksel voorzichtig. Zorg ervoor dat er geen wasgoed tussen de deur geklemd raakt.

8.4 Wasgoed verwijderen en toevoegen

Het programma kan op elk moment worden onderbroken om wasgoed te verwijderen of toe te voegen:

▶Open de deur. De cyclus wordt onderbroken.

Wees voorzichtig wanneer u het wasgoed verwijdert of toevoegt! De binnenzijde van de trommel of het wasgoed zelf kunnen warm zijn en bestaat dus een gevaar van brandschade.

▶ Sluit de deur en druk op de knop "Start/Pause" om het programma te laten doorlopen.

GELET!

Niet-textiel en kleine, losse voorwerpen of voorwerpen met een scherpe rand, kunnen defecten veroorzaken en schade toebrengen aan zowel de kledij als de machine.

WAARSCHUWING!

Schakel de droger nooit uit voor het einde van de droogcyclus, tenzij alle items snel kunnen worden verwijderd en verspreid zodat ze kunnen afkoelen.

8.5 De droger laden

1. Plaats het wasgoed gelijkmatig in de trommel en zorg ervoor dat u de droger niet overbelast.
2. Draai de knop naar een willekeurige positie (behalve UIT) om de (Afb. 8-7) machine.

OFF I

8-7

Opgelet

Wasverzachters of gelijkaardige producten moeten worden gebruikt zoals vermeld in de instructies van de fabrikant.

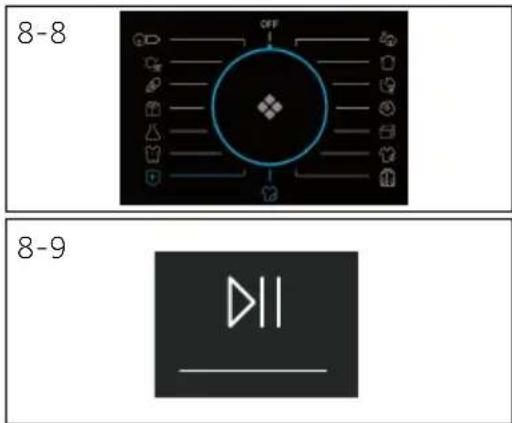

8-8 8-9

8.6 Programma instellen en starten

1. Selecteer een van de 15 programma's met de knop (de UIT-knop is niet inbegrepen) (afb. 8-8) en de standaardinstellingen worden weergegeven.

2. Stel functies in zoals de temperatuur, het droogniveau en de uitsteltijd. Druk daarna op de "Start/Pause" knop (afb. 8-9) om de droogcyclus te starten.

8.7 Einde van de droogcyclus

De droger stopt automatisch aan het einde van de droogcyclus. Het scherm geeft END weer over 5S. Open de deur van de droogtrommel en verwijder de kleding. Als de kleding niet wordt verwijderd, begint de antikreukfunctie automatisch en geeft het scherm 0:00 weer (Deze functie is enkel beschikbaar voor bepaalde programma's).

1. Draai de knop naar de UIT-positie om de machine (afb. 8-10) uit te schakelen.

2. Verwijder de stekker van de droger uit het stopcontact (afb. 8-11).

1. Maak het waterreservoir leeg na iedere droogcyclus (afb. 8-12).

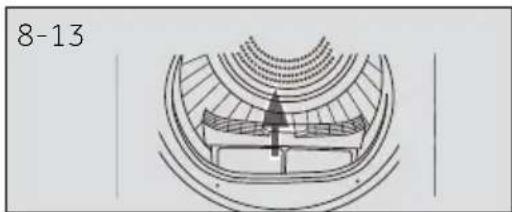

1. Reinig het pluizenfilter na elke droogcyclus (afb. 8-13).

8-14

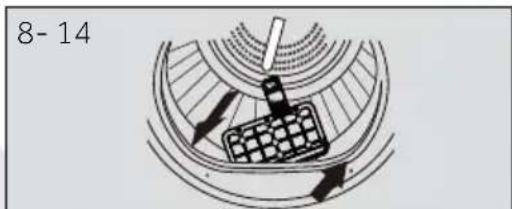

1. Reinig het waterreservoir leeg na iedere droog-cyclus (afb. 8-14).

Onderhoudstabel

Wassen

	Wasbaar tot 95°C normaal programma		Wasbaar tot 60°C normaal programma		Wasbaar tot 60°C delicaat programma
	Wasbaar tot 40°C normaal programma		Wasbaar tot 40°C delicaat programma		Wasbaar tot 40°C heel delicaat pro-gramma
	Wasbaar tot 30°C normaal programma		Wasbaar tot 30°C delicaat programma		Wasbaar tot 30°C heel delicaat pro-gramma
	Handwassen max. 40°C		Niet wassen

Bleken

Bleken toegestaan Enkel

tof/niet-chloor

Niet bleken

Drogen

	Trommeldrogen mogelijk normale temperatuur		Trommeldrogen mogelijk lagere temperatuur		Niet trommeldrogen
	Drogen aan de waslijn Pla	gen

Strijken

	Strijken op een maxi-mum temperatuur tot 200°C		Strijken op een gemiddelde tempe-ratuur tot 150°C		Strijken aan een lage temperatuur tot 110 °C; zonder stoom (stoomstrijken kan on herroepelijke schade veroorzaken)
	Niet strijken

9-Zorg en reiniging

9.1 Pluizenfilter reiniging

Reinig de pluizenfilters na elke droogcyclus.

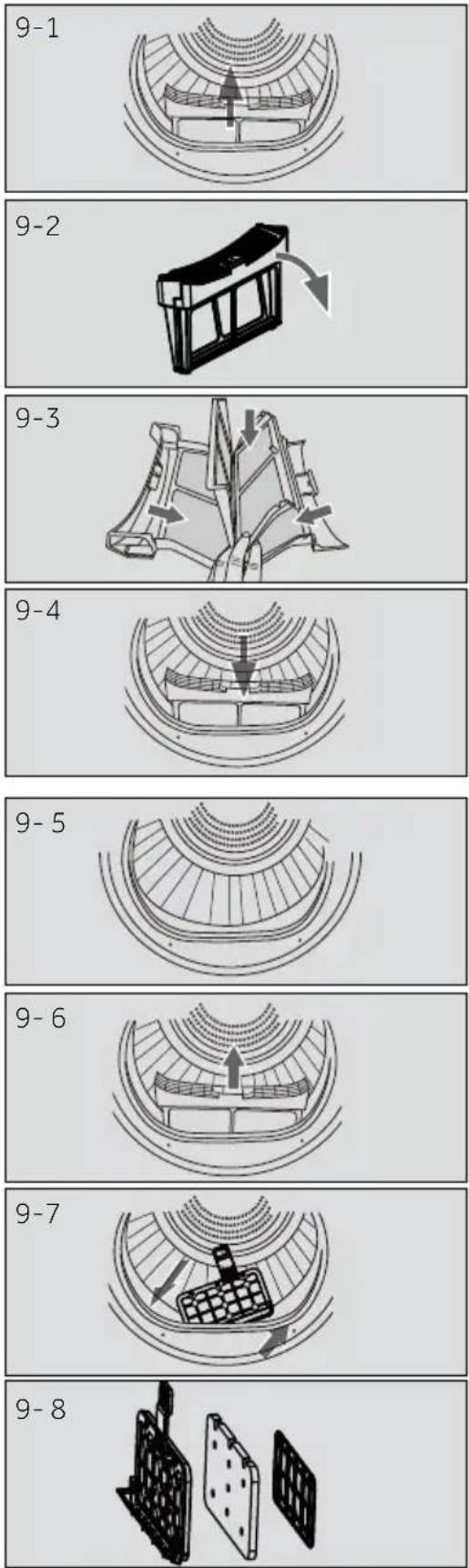

1. Verwijder het pluizenfilter uit de trommel (afb. 9-1).

2. Open het pluizenfilter (afb. 9-2).

3. Verwijder het de resterende plui- zen uit het pluizenilter (afb.9-3).

4. Breng het pluizenfilter opnieuw aan in de droger (afb. 9-4).

9.2 Condensatiefilter reiniging

Reinig de pluizenfilters na elke droogcyclus.

1. Open de deur (afb. 9-5).

2. Verwijder het voorste deel van het pluizenfilter (afb. 9-6).

3. Verwijder het condensatiefilter uit de luchtleiding (afb. 9-7).

4. Verwijder de spons en reinig het filterscherm (afb. 9-8).

5. Herinstalleer de spons in het condensatiefilter.

Als het pluizen-/condensatiefilter zeer vuil is, kan het worden gereinigd onder stromend water. Laat het volledig drogen voor gebruik.

9.3 Het waterreservoir schoonmaken

Tijdens de werking condenseert stoom in water en dit wordt opgevangen in het waterreservoir. Maak het waterreservoir leeg na iedere droogcyclus.

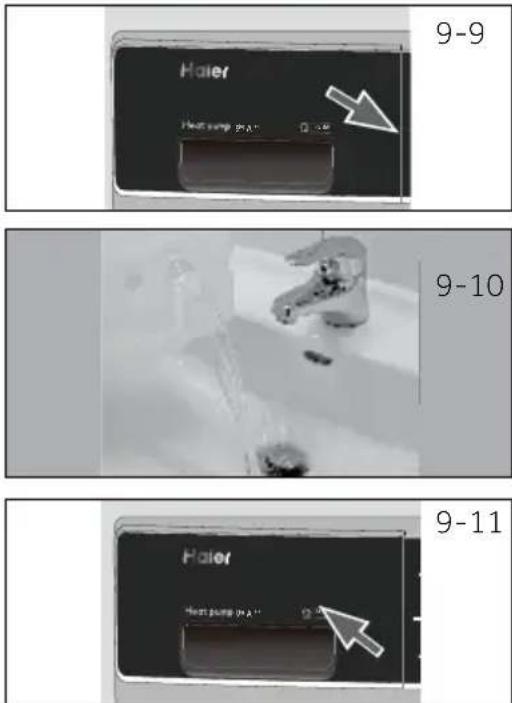

1. Verwijder het waterreservoir uit de behuizing (afb. 9-9).

2. Maak het waterreservoir leeg (afb. 9-10).

3. Breng het waterreservoir opnieuw aan in de droger (afb. 9-11).

Gebruik het water niet als drinkwater of voor voedselbereidingen.

9.4 Droger

Wrijf de buitenzijde van de droger en het bedieningspaneel schoon met een vochtige doek. U mag geen organisch wasmiddel of corrosief middel gebruiken om schade aan het apparaat te vermijden.

9.5 Trommel

Wanneer de droger een bepaalde periode heeft gewerkt, zullen zorgproducten voor de stoffen of kalk in het water een onzichtbare laag vormen op de binnenzijde van de trommel. Gebruik een vochtige doek en een beetje wasmiddel om deze laag te verwijderen. U mag geen organisch wasmiddel of corrosief middel gebruiken om schade aan het apparaat te vermijden.

9.6 Verdamper

Als de verdamper achter het condensfilter vuil is, kan het worden gereinigd met een stofzuiger. Zorg ervoor dat u de verdamper niet beschadigt tijdens de reiniging.

10-Probleemoplossen

Veel van de voorkomende problemen kunt u zelf oplossen zonder specifieke expertise. In het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST.

WAARSCHUWING!

▶ Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact.
Elektrische apparaten mogen uitsluitend door gekwalificeerde elektrische experts worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade veroorzaken.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.

Probleemoplossing met weergavecode

CodeOorzaakOplossing
F2	Afvoerpomp defect. Neem contact op met de	klantendienst.
F32	De thermische sensor van de condensator is ontkoppeld of maakt een kortsluiting.	Neem contact op met de klantendienst.
F33
F4	Temperatuur van het wasgoed in de trommel wijzigt niet.	Neem contact op met de klantendienst.
FC2	Communicatiefout tussen PCB en scherm Neem contact op met de klantendienst.
L0	Temperatuur is te laag.	Gebruik de droger wan- neer de luchttemperatuur hoger is dan 5°C.

Als de foutcodes opnieuw verschijnen, zelfs na het nemen van maatregelen, moet u het apparaat uitschakelen, de voeding loskoppelen en Neem contact op met de klantendienst.

Probleemoplossing met weergavecodes

Probleem Mogelijke oorzaak Mogelijke oplossing
De droger werkt niet.	Slechte aansluiting op de net-voeding.Stroompanne.Er is geen droogprogramma ingesteld.Het apparaat werd niet ingeschakeldHet waterreservoir is vol.De deur is niet correct gesloten.	Controleer de aansluiting op de netvoeding.Controleer de voeding.Stel een droogprogramma in.Schakel het apparaat in.Maak het waterreservoir leeg.Sluit de deur correct.
De droger werkt niet en End verschijnt op het scherm.	Het wasgoed heeft het droogniveau bereikt dat is gedefini-eerd in het programma?	Controleer of uw programma instelling correct is.
De droogtijd is te lang en de resultaten zijn niet toereikend.	De programma instelling is niet correct.De filters zijn verstopt.De verdamper is geblokkeerd.De droger is overbelast.Het wasgoed is te nat.Het ventilatiekanaal is geblok-keerd.	Zorg ervoor dat het program-ma correct is ingesteld.Reinig het filterscherm.Reinig de verdamper.Verminder de hoeveelheid wasgoed.Zwier het wasgoed correct voor het drogen.Controleer en reinig ventila-tiekoker..
De resteren-de tijd op het scherm stopt of verspringt.	De resterende tijdsduur wordt voortdurend aangepast op basis van de volgende factoren:Type wasgoed.Gewicht van de lading.Vochtgehalte van het wasgoed.Omgevingstemperatuur.	De automatische instelling is een normale werking.

11.1. Voorbereiding

▶ Verwijder eerst alle verpakkingsmateriaal, inclusief de polystyreen basis. Wanneer u de verpakking verwijdert, kunnen er waterdruppels zichtbaar zijn. Dit is een normaal fenomeen, vastgesteld in watertests in de fabriek.

Opgelet

Gooi de verpakking weg op een milieuvriendelijke wijze. Raadpleeg uw detailhandel of de lokale instanties voor informatie met betrekking tot de huidige verwijderingsmethoden.

WAARSCHUWING!

Na het transport en de installatie MOET u de droger twee uur laten rusten voor het gebruik.

11.2 Transport en wachttijd

Transporteer het apparaat enkel in de horizontale positie. De onderhoudsvrije smeerolie bevindt zich in de capsule van de compressor. Deze olie kan doorheen de afgesloten leidingen stromen als het apparaat gekanteld wordt tijdens transport. Voor u het apparaat aansluit op het elektrisch net moet u 2 uur wachten zodat de olie in de capsule kan stromen.

11.3 Het apparaat uitlijnen

Het apparaat moet op een vlakke en stevige ondergrond worden geplaatst. Stel de voeten in op het gewenste niveau (afb. 11-1).

11.4 Installatie onder aanrecht

De afmetingen van de inkeping moet tenminste overeenstemmen met de afmetingen (afb. 11-2).

1. Plaats het apparaat naast de sleuf. Zorg ervoor dat alle verbindingen gemakkelijk toegankelijk en functioneel zijn.
2. Stel alle voeten nauwkeurig bij en zorg voor een stevige, waterpas positionering.
3. Installeer het apparaat zorgvuldig in de locatie.
4. Let erop dat er voldoende ventilatie mogelijk is.

Voor elke aansluiting moet u controleren of:

▶ het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naamplaatje.
- het stopcontact geaard is en geen multi-stekker of verlengsnoer is.
▶de stekker en het stopcontact overeenstemmen.
▶ Enkel UK: De UK stekker voldoet aan de BS1363A norm

Steek de stekker in het stopcontact. (Afb. 11.-3).

WAARSCHUWING!

Als het netsnoer beschadigd is, moet het worden vervangen door de onderhoudsagent (zie garantiekaart) om elk risico uit te sluiten.

11.7 Gestapelde wasmachine-droger

Het is mogelijk plaats te winnen door de wasmachine en droger op elkaar te stapelen (afb. 11-4). Niet elke wasmachine is geschikt voor dit doeleinde. Informatie, net als de overeenstemmende montagekit zijn beschikbaar bij uw lokale verdeler.

De montage-instructies die worden geleverd met de kit bieden nauwkeurige informatie over de installatiestappen.

De droger moet loodrecht staan om zeker te zijn dat de machine efficiënt werkt met minimaal lawaai. De droger moet zo dicht mogelijk bij haar definitieve locatie worden geni- velleerd zodat het loodrecht staat op alle vier voeten. Zorg ervoor de droger niet kantelt.

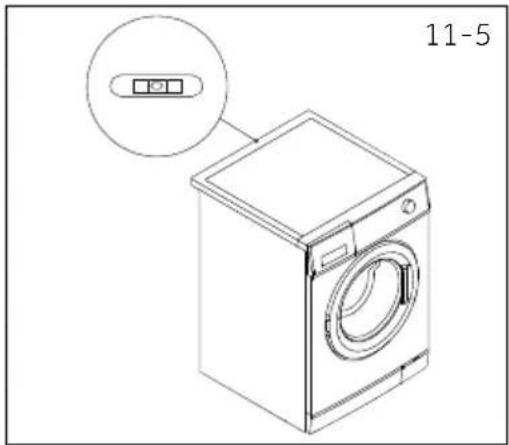

1. Nivelleer de droger aan beide zijden (Fig. 11-5):

▶Plaats de waterpas in het midden achteraan op de droger.
▶ Regel de achterste voeten bij tot de droger waterpas staat aan beide zijden.
▶U mag de voeten nooit volledig losschroeven uit hun behuizingen.

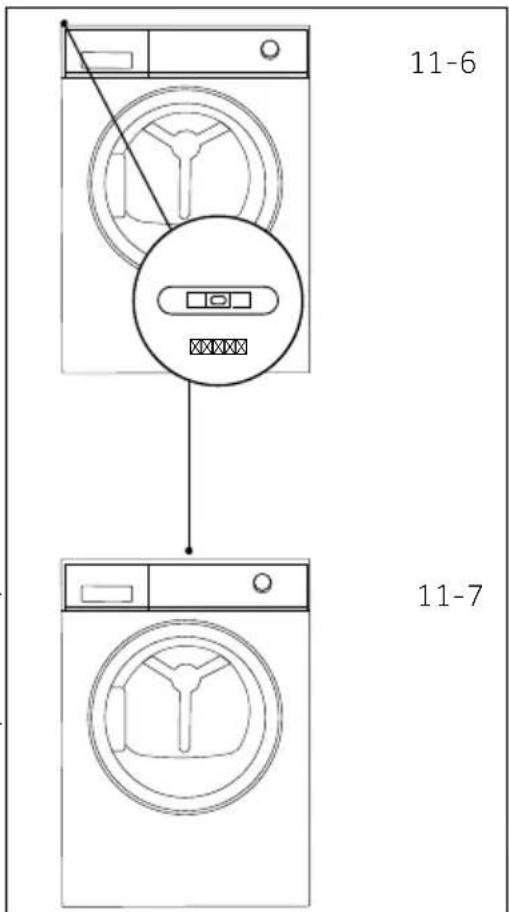

2. Nivelleer de droger voor- en achteraan (afb. 11-6):

▶Plaats de waterpas op de linkerzijde.
▶Regel de voet vooraan links bij (omlaag).

▶ Herhaal de bovenstaande stappen voor de rechtervoet.
▶ Er moet even veel gewicht op beide voorste voeten staan.

3. Controleer opnieuw of de droger waterpas staat (afb. 11-7):

Plaats de waterpas in het midden vooraan op de droger.
▶Zorg ervoor de droger niet kantelt.
▶ Als de droger niet waterpas staat, moet u de bovenstaande stappen herhalen.

Na de nivellering moeten de hoeken van de droogkast vrij van de vloer staan en de droger mag niet

De droger is voorzien van een condensator die water verzamelt tijdens de droogcyclus. Dit water wordt verzameld in het verwijderbare waterreservoir bovenaan links in de droger. Het verzamelde water moet worden leeggemaakt na elke droogcyclus of u kunt uw droger instellen om het water automatisch af te voeren via de geleverde afvoerslang.

Wij raden aan de droger te configureren om indien mogelijk automatisch af te voeren, zeker wanneer u volle ladingen droogt. Zo voorkomt u dat u het waterreservoir moet leegmaken tijdens een droogcyclus.

11-8

De waterafvoerslang aansluiten

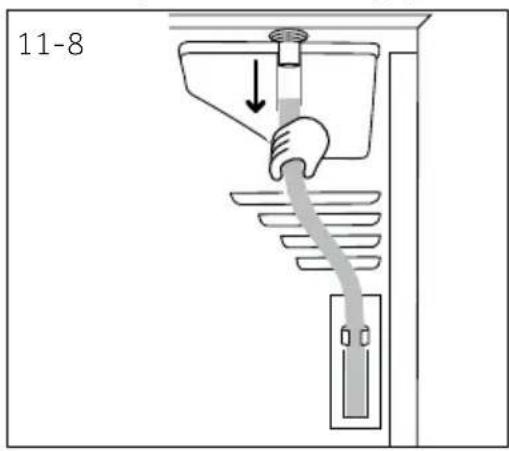

1. Verwijder de zwarte slang van de verbinding achteraan op de droger (Afb. 11.8).

11-9

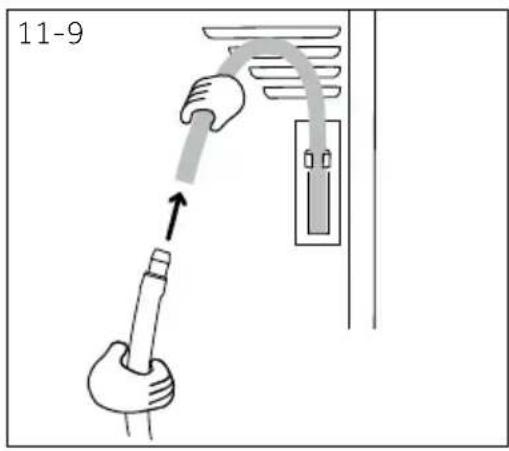

1. Wikkel de afvoerslang af (meegeleverd met uw droger) en sluit ze aan op de slang achteraan(Afb. 11-9)

11-10

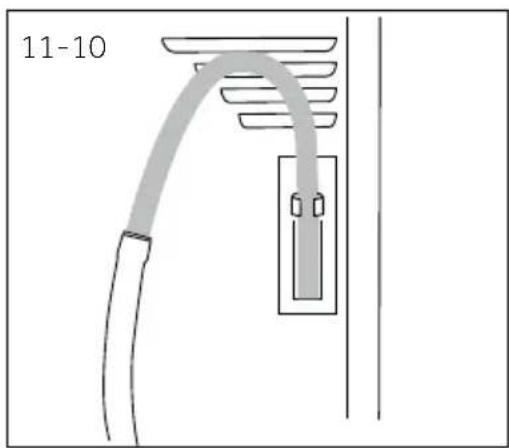

1. Plaats het andere uiteinde van de afvoerslang in een buis of pijp (Afb. 11-10).

Productfiche (in overeenstemming met EU 392/2012)

Handelsmerk	Haier
Modelidentificatie	HD80-A2939HD80-A2939S	HD90-A2939HD90-A2939S	HD100-A2939HD100-A2939S	HD90-A3939HD90-A3939S
Nominaal vermogen (kg)	8910			9
Soort droger	Condensator
Energie efficiëntieklasse	A++ A+++
Gewogen energieverbruik (AEin kWu/jaar)1)	235	265	286	200
Droger met of zonder automatisch	met automatisch
Energieverbruik van standaard katoenprogramma, 3' met een volle lading (kWh/cyclus)	1.88	2.10	2.40	1.58
Energieverbruik van standaard katoenprogramma, 3' met een gedeeltelijke lading (kWh/cycli)	1.02	1.20	1.29	0.89
Stroomverbruik van de uit-modus (W)	0.70	0.70	0.70	0.48
Stroomverbruik van de ingeschakeld gelaten modus (W)	0.75	0.75	0.75	0.62
Duur van de ingeschakeld gelaten modus (min) 2'	40
Standaard droogprogramma 3'	Katoen
Gewogen programmatijd van het standaard katoenprogramma 3' met een volle of gedeeltelijke lading (%)	155	180150	190
Programmatijd van het standaard katoenprogramma 3' met een volle lading (min)	215	245	260	200
Programmatijd van het standaard katoenprogramma 3' met een gedeeltelijke lading (min)	120	140	145	118
Condensatie efficiëntieklasse4)	B
Gewogen condensatie efficiëntie voor het standaard katoenprogramma 3' met een volle of gedeeltelijke lading (%)	83	80.8	80.3	85
Gemiddelde condensatie efficiëntie voor het standaard katoenprogramma 3' met een volle lading	81	80	80	85.5
Gemiddelde condensatie efficiëntie voor het standaard katoenprogramma 3' met een gedeeltelijke lading	85	81.5	80.6	84.5
Gewogen condensatie efficiëntie voor het standaard katoenprogramma 3' met een volle lading (dB)	65
Ingebouwd / Vrijstaand	Vrijstaand / geinstalleerd onder

1) Op basis van 160 droogcycli van het standaard katoenprogramma met een volle of een ge-deeltelijke lading en het verbruik van de lage-stroom modi. Het reële energieverbruik per cyclus hangt af hoe het apparaat wordt gebruikt.
2) Als er een stroom beheersysteem aanwezig is.
3) Dit programma gebruikt met een volle of gedeeltelijke lading is het standaard droogprogramma waar de informatie op het etiket en de fiche naar verwijst. Dit is het programma dat is geschikt om normaal nat katoenen wasgoed te drogen en het is het meest efficiënte programma in termen van energieverbruik voor katoen.
4) Klasse G is de minst efficiënte en Klasse A is de meest efficiënte.

Bijkomende technische gegevens

Voeding (raadpleeg het typeplaatje) - spanning / stroom / invoer	220-240 V~50 Hz/ 2.4A/ 550 W (A+++)/ 630W (A++)
Toegelaten omgevingstemperatuur 5°C tot 35°C
Gefluoreerde broeikasgassen	HFC-134a
Volume	0,26 kg (A++)
	0,28 kg (A++)
GWP	1430
Ton(nen) CO2 equivalent	0,4

A B

VOORAANZICHT

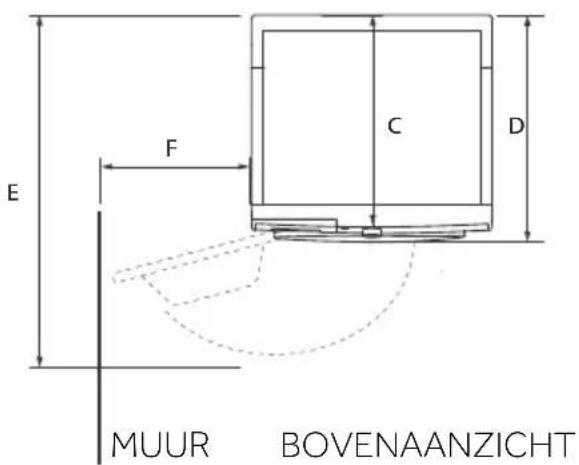

E F C D MUUR BOVENAANZICHT

Productafmetingen HD90/80

A: Totale hoogte van het product mm 850

B: Totale breedte van het product mm 595

C: Totale diepte van het product (tot bedieningspaneel grootte) mm

D: Totale diepte van het product mm 665

E: Diepte van deur open mm 1135

F: Minimum vrije ruimte tussen de deur en de muur mm

Opmerking: Afmetingen

De exacte hoogte van uw wasmachine hangt af van hoe ver de voeten zijt uitgestrekt vanaf de basis van de machine. De locatie waar u uw wasmachine wilt installeren, moet ten minste 40 mm breder en 20 mm dieper zijn dan de afmetingen van de machine.

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen.

Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOPLOSSEN controleren.

Als u daar geen oplossing vindt, kunt u contact opnemen met

▶uw lokale verkoper of

de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en veelgestelde vragen kunt vinden en waar u uw service claim kunt activeren.

Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben.

De informatie staat vermeld op het naamplaatje.

Model ____ Serienr. ____

Controleer ook het garantiekaart-je dat wordt geleverd met het product met betrekking tot de garantie.

Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:

Europese Haier adressen
Land* Postadres	Land* Postadres
Italië	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIË	Frankrijk	Haier France SAS53 Boulevard Ornano – Pleyad 393200 Saint DenisFRANKRIJK
Spanje Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANJE	België-FRBelgië-NLNederlandLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIË
Duitsland Oostenrijk	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenDUITSLAND	PolenTsjechiëHongarijeGriekenlandRoemeniëRusland	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPolen
United Kingdom	Haier Appliances UK Co.Ltd.302 Bridgewater PlaceBirchwood ParkWarrington*Voor meer informatie verwijzen wij naar www.haier.comWA3 6x	Tsjechische Republieken Slowakije	Haier Europe ČR s.r.o.Sokolovsk á 651/136a,186 00 Praha 8Karlin Tsjechische Republiek

*Voor meer informatie verwijzen wij naar www.haier.com

Haier
