Produkttype	Kondenseringstørretumbler med varmepumpe
Mærke	Haier
Model	HD90A3939R
Maksimal kapacitet	9 kg
Energiklasse	A+++
Vægtet årligt energiforbrug	200 kWh/år (standard bomuldsprogram)

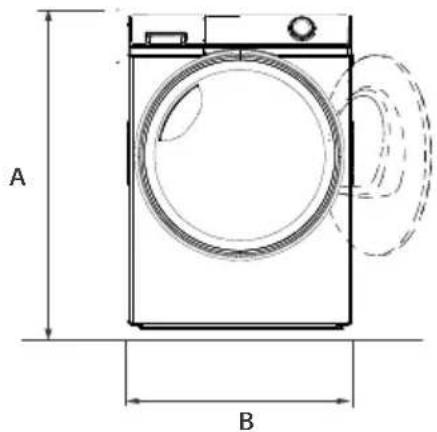

Mål (H × B × D)	850 × 595 × 665 mm
Dybde med åben låge	1135 mm
Strømforsyning	220-240 V ~ 50 Hz, 2.4 A, 550 W
Antal programmer	15 programmer (Bomuld, Syntetisk, Skåneprogram, Uld, osv.)
Tørreniveauer	Opbevaringsklar, Klar til at tage på, Strygeklar
Specielle funktioner	Udsat start, Børnesikring, Anti-krøl, i-Refresh, Timer, Temperaturkontrol
Kondensatortype	Varmepumpe
Vandbeholder	Aftagelig, manuel eller automatisk tømning via medfølgende slange
Anbefalet vedligeholdelse	Rengør fnugfilteret og kondensatorfilteret efter hver cyklus; tøm vandbeholderen
Omgivende driftstemperatur	5 °C til 35 °C
Kølemiddel	HFC-134a (GWP 1430, 0,28 kg)
Vægtet lydniveau	65 dB(A) (standard bomuldsprogram)
Børnelås	Ja, samtidig aktivering af knapperne Tørreniveau og Temperatur
Kundeservice	Haier, tilgængelig via www.haier.com eller lokale adresser (Frankrig: Haier France SAS, 53 Boulevard Ornano-Pleyad 3, 93200 Saint-Denis)

Ofte stillede spørgsmål - HD90A3939R HAIER

Hvad er den maksimale fyldningskapacitet for Haier HD90A3939R tørretumbleren?

Den maksimale kapacitet er 9 kg for programmet Bomuld. For andre programmer kan mængden variere (f.eks. 4 kg for Syntetisk, 2 kg for Skåneprogram). Se programtabellen i vejledningen.

Hvordan aktiverer man børnesikringen?

Efter at have startet en cyklus, tryk samtidigt på knapperne Tørreniveau og Temperatur i 3 sekunder, indtil låseikonet lyser. For at deaktivere, gentag samme handling.

Hvad gør jeg, hvis tørretiden er meget lang?

Kontrollér, at det valgte program er egnet til stoffet. Rengør fnugfilteret og kondensatorfilteret. Sørg for ikke at overbelaste apparatet, og at tøjet er blevet centrifugeret korrekt (høj centrifugeringshastighed). Hvis problemet fortsætter, se afsnittet Fejlfinding.

Skal vandbeholderen tømmes efter hver cyklus?

Ja, det anbefales at tømme vandbeholderen efter hver tørrecyklus. Du kan også bruge den medfølgende afløbsslange til automatisk tømning til et afløb.

Hvordan rengør jeg fnugfilteret?

Åbn lågen, tag fnugfilteret ud af tromlen, åbn det, fjern fnugrester i hånden eller under rindende vand, og sæt det derefter tilbage. Udfør denne handling efter hver cyklus.

Kan man tørre uldtøj?

Ja, programmet Uld er beregnet til uldtøj. Brug standard tørreniveau og overskrid ikke en mængde på 3 kg. Læs tøjets plejemærke.

Hvad betyder fejlkoden F2?

Koden F2 angiver en fejl i afløbspumpen. Kontakt Haier kundeservice for reparation.

Kan tørretumbleren installeres under en bordplade?

Ja, apparatet kan indbygges under en bordplade, forudsat at nichedimensionerne er større end apparatets (850×595×665 mm), og at ventilationen er tilstrækkelig. Et monteringssæt til opstilling oven på en vaskemaskine er også tilgængeligt.

Hvordan bruger man i-Refresh-funktionen?

Programmet i-Refresh varer 30 minutter og opfrisker tøj, fjerner lugt og folder uden vask. Læg tøjet i tromlen, vælg programmet i-Refresh, og start.

Hvad gør jeg, hvis displayet viser LO?

Koden LO betyder, at omgivelsestemperaturen er for lav. Brug tørretumbleren i et rum med en temperatur mellem 5 °C og 35 °C.

BRUGSANVISNING HD90A3939R HAIER

Brugermanual Varmepumpe-tørretumbler

HD80-A2939
HD80-A2939S
HD90-A2939
HD90-A2939S
HD100-A2939
HD100-A2939S
HD90-A3939
HD90-A3939S

Tak fordi du har købt et produkt fra Haier.

Læs disse instruktioner omhyggeligt, inden du bruger denne maskine. Instruktionerne indeholder vigtige oplysninger, der hjælper dig med at få det bedste ud af apparatet og sørge for en sikker og korrekt installation, brug og vedligeholdelse.

Opbevar denne vejledning på et passende sted, så du altid kan henvise til den, for at opnå sikker og korrekt anvendelse af maskinen.

Hvis du sælger apparatet, giver det væk eller efterlader det, når du flytter, skal du sørge for, at du også giver denne vejledning videre, så den nye ejer kan blive bekendt med apparatet og sikkerhedsadvarslerne.

Tegnforklaring

Advarsel! - Vigtige sikkerhedsoplysninger

Generelle oplysninger og tips

Miljøoplysninger

Vær med til at beskytte miljøet og menneskers sundhed. Læg emballagen til genbrug i dertil beregnede containere. Hjælp med at genbruge affald fra elektriske og elektroniske apparater. Smid aldrig apparater mærket med dette symbol ud sammen med husholdningsaffaldet. Aflever produktet hos dit lokale genbrugsanlæg, eller kontakt din kommune.

ADVARSEL!

Fare for skade eller kvælning!

Afbryd enheden fra strømmen. Skær strømledningen af og kassér den. Fjern dørens låsemekanisme for at forhindre, at børn og kæledyr lukkes inde i maskinen.

ADVARSEL!

Apparatet må ikke forsynes via en ekstern koblingsenhed, såsom en timer, eller tilsluttet et kredsløb, der regelmæssigt tændes og slukkes af et værktøj.

DA

Indhold

1-Sikkerhedsoplysninger 4
2-Tilsigtet anvendelse 7
3-Produktbeskrivelse 8
4-Betjeningspanel 9
5-Programmer....12
6-Forbrug....13
7-Forslag og tips 14
8-Daglig brug 16
9-Vedligeholdelse og rengøring 20
10-Fejlfinding....22
11-Installation....24
12-Tekniske oplysninger....27
13-Kundeservice....29

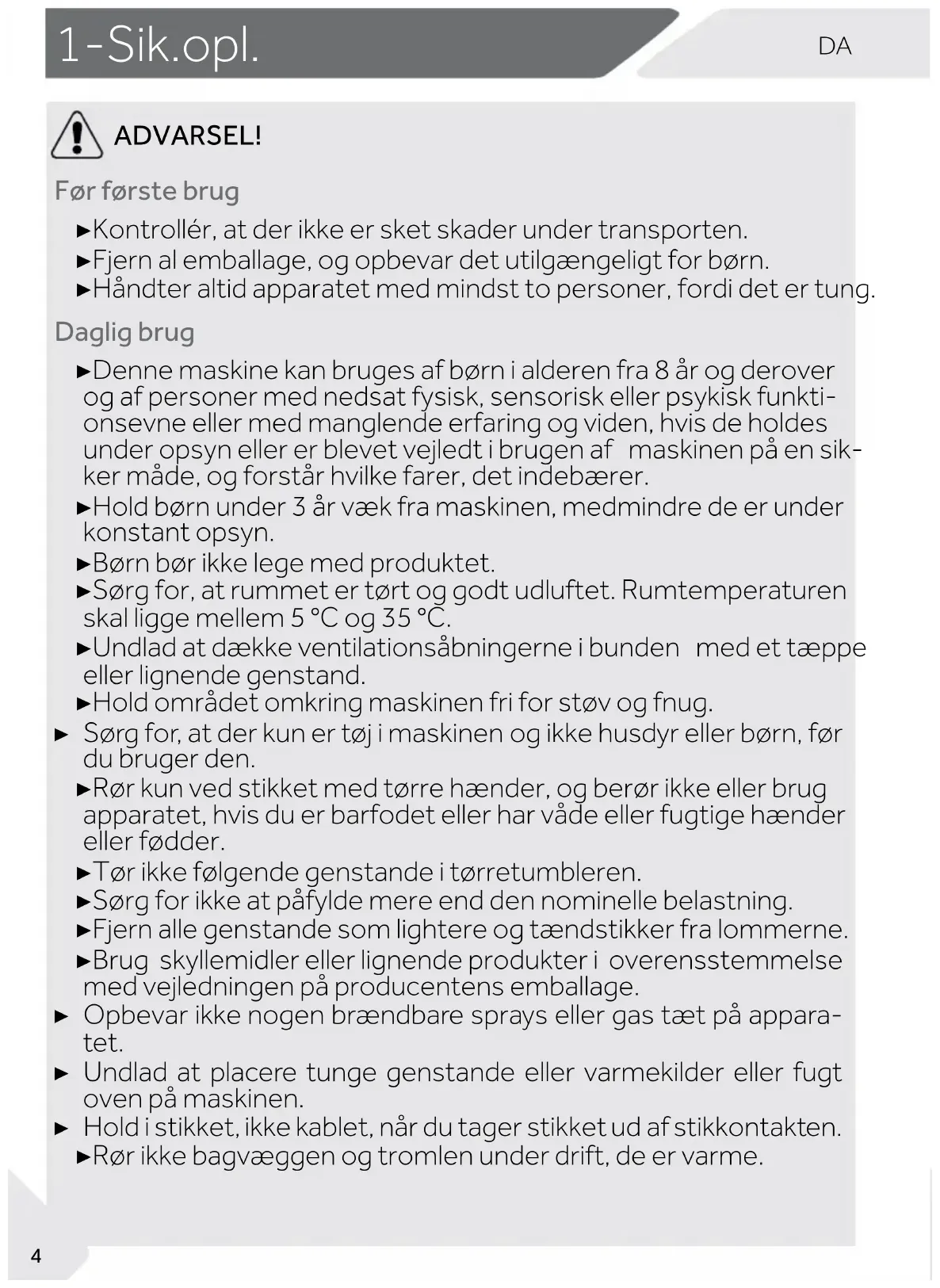

ADVARSEL!

Før første brug

▶Kontrollér, at der ikke er sket skader under transporten.
▶Fjern al emballage, og opbevar det utilgængeligt for børn.
▶Händter altid apparatet med mindst to personer, fordi det er tung.

Daglig brug

▶Denne maskine kan bruges af børn i alderen fra 8 år og derover og af personer med nedsat fysisk, sensorisk eller psykisk funkti- onsevne eller med manglende erfaring og viden, hvis de holdes under opsyn eller er blevet vejledt i brugen af maskinen på en sik- ker måde, og forstår hvilke farer, det indebærer.

▶Hold børn under 3 år væk fra maskinen, medmindre de er under konstant opsyn.

▶Børn bør ikke lege med produktet.

▶Sørg for, at rummet er tørt og godt udluftet. Rumtemperaturen skal ligge mellem 5 °C og 35 °C.

▶Undlad at dække ventilationsåbningerne i bunden med et tæppe eller lignende genstand.

▶Hold området omkring maskinen fri for støv og fnug.

▶ Sørg for, at der kun er tøj i maskinen og ikke husdyr eller børn, før du bruger den.

▶Rør kun ved stikket med tørre hænder, og berør ikke eller brug apparatet, hvis du er barfodet eller har våde eller fugtige hænder eller fødder.

▶Fjern alle genstande som lightere og tændstikker fra lommerne.

▶Brug skyllemidler eller lignende produkter i overensstemmelse med vejledningen på producentens emballage.

▶ Opbevar ikke nogen brændbare sprays eller gas tæt på apparatet.

▶ Undlad at placere tunge genstande eller varmekilder eller fugt oven på maskinen.

▶ Hold i stikket, ikke kablet, när du tager stikket ud af stikkontakten.

▶Rør ikke bagvæggen og tromlen under drift, de er varme.

ADVARSEL!

Daglig brug

▶Tør ikke følgende genstande i maskinen:

▶Genstande, der er forurenet med brændbare stoffer, såsom madolie, acetone, alkohol, brændstof, benzin, petroleum, pletfjernere, terpentin, voks, voksfjernere eller andre kemikalier. Dampene kan forårsage brand eller eksplosion. Disse genstande skal altid vaskes i hånden i varmt vand med en ekstra mængde vaskemiddel og derefter tørres i fri luft, før de tørres i maskinen.

- Genstande, der indeholder polstring eller fyld (f.eks. puder, jakker), da fyldet kan komme ud med risiko for at blive antændt i tørretumbleren.

▶ Dele som skumgummi ( latex-skum), brusehoveder, vandtætte tekstiler, gummibelagte artikler og tøj eller puder. Puder fyldt med skumgummiplader bør ikke tørres i tørretumbleren.

▶Drik ikke kondensvand.

▶ Brug ikke apparatet uden fnugfilteret eller kondensfilteret på plads eller med beskadiget filter.

▶Bemærk, at den sidste del af tørrecyklussen foregår uden varme (nedkølingscyklus) for at sikre, at tøjet forbliver ved en temperatur, der ikke forårsager skade på det.

Lad ikke maskinen være uden opsyn i længere tid, mens den kører. Hvis et langt fravær er beregnet, skal tørringscyklussen afbrydes ved at slukke for maskinen og tage stikket ud af stikkontakten.

▶Undlad at slukke for maskinen, undtagen hvis tørringscyklussen er færdig, medmindre alle genstande hurtigt kan fjernes og spre-des ud, så varmen kan frigives.

- Sluk for maskinen efter hvert tørreprogram for at spare elektricitet og af sikkerhedsårsager.

- Afbryd maskinen fra strømmen, inden du foretager rutinemæssig vedligeholdelse.

ADVARSEL!

Rengør fnugfilteret og kondensfilteret efter hvert program (se PLEJE OG RENG∅RING).
▶Brug ikke vandspray eller damp til rengøring af maskinen.
▶Brug ikke kemiske rengøringsmidler til at rengøre apparatet.
▶ Udskiftning af en beskadiget ledning bør kun udføres af fabrikanten, dens serviceagent eller tilsvarende kvalificerede personer for at undgå farer.
▶ Forsøg ikke at reparere maskinen selv. I forbindelse med reparation bedes du kontakte vores kundeservice.

Installation

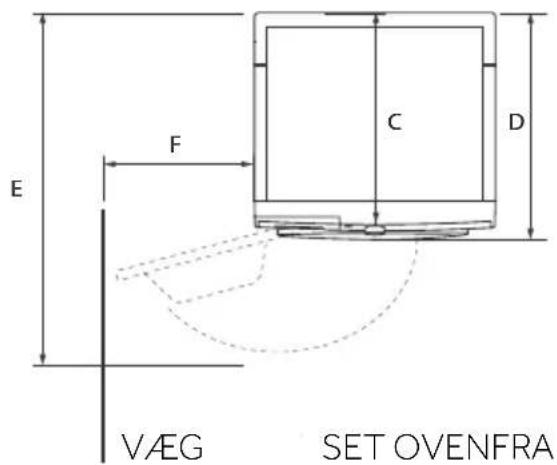

Find en placering, der gør det muligt at åbne døren helt. Installer ikke tørretumbleren bag en dør, der kan låses, en skydedør eller en dør med hængsler på den modsatte side af tørretumblerdøren, da dette begrænser den fulde åbning af tørretumblerdøren.
▶Installer apparatet på et godt ventileret, tørt sted.
- Installer aldrig maskinen udendørs på et fugtigt sted eller i et område, der kan være udsat for vandlækage, som f.eks. under eller i nærheden af en vask. I tilfælde af vandlækage skal du afbryde strømforsyningen og lade maskinen tørre naturligt.
- Installer og anvend kun maskinen på steder, hvor temperaturen er over 5 °C.
Placer ikke maskinen direkte på et tæppe eller tæt på en væg eller møbler.
▶ Udsæt ikke apparatet for frost, varme eller direkte sollys eller i nærheden af varmekilder (fx komfurer, varmeapparater).
▶ Sørg for, at de elektriske oplysninger på typeskiltet stemmer overens med strømforsyningen. Hvis de ikke gør det, skal du kontakte en elektriker.
▶Brug ikke stikdåser og forlængerledninger.
▶ Sørg for ikke at beskadige elkablet og stikket. Hvis de bliver beskadiget skal de udskiftes af en elektriker.
Brug en separat jordet stikkontakt til strømforsyningen, som er let tilgængelig efter installationen. Maskinen skal jordforbindes.
Kun for Storbritannien: Maskinens strømkabel er forsynet med et 3-vejs stik (jordet), der passer til en standard 3-vejs stikkontakt. Afbryd eller af -monter aldrig det tredje ben (jordstikket). Når maskinen er installeret, skal stikket være tilgængeligt.

Tilsigtet anvendelse

Dette apparat er beregnet til tørring af genstande, der er vasket i en vandopløsning og er markeret på producentens plejemærke som egnet til tørretumbler.

Maskinen er udelukkende beregnet til husholdningsbrug inde i huset. Den er ikke beregnet til kommerciel eller industriel anvendelse. Ændringer på eller modifikationer af enheden er ikke tilladt. Utilsigtet brug kan medføre farer og tab af alt garanti- og erstatningsansvar.

Standarder og direktiver

Dette produkt opfylder kravene i alle gældende EU-direktiver med tilhørende harmoniserede standarder, der indeholder CE-mærkning.

mærk

Apparatet indeholder den fluorholdige drivhusgas HFC-134a (GWP: 1430). Denne gas er hermetisk forseglet.

mæssig ansvarlig brug

Grundig dræning: Centrifuger vasketøjet ved den maksimale centrifugeringshastighed før tørring.
▶ Maksimal belastning: Brug den maksimale påfyldningsmængde i henhold til programtabellen, men overbelast ikke tørretumbleren. For at drage fordel af den maksimale belastning kan tøjet, der skal tørres "GARDEROBEKLAR", først tørres let med "STRYGEKLAR". Ved programafslutningen skal du fjerne tøjet, som skal stryges, og tør derefter det resterende tøj for at afslutte.

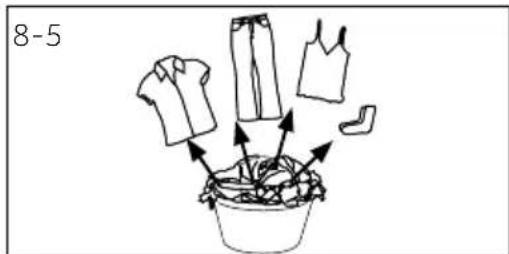

▶ Løsn tøjet: Ryst vasketøjet, inden du sætter det i tørretumbleren.
▶ Undgå overdreven tørring: En overdreven tørring bør undgås. Vælg det rigtige program og det passende tørreniveau.
- Skyllemiddel unødvendigt: Brug ikke skyllemiddel, når du vasker, fordi tøjet bliver løst og blødt i tørretumblerprogrammet.
▶ Rengøring af fnugfiltrene: Rengør fnugfilteret efter hver cyklus.
▶ Ventilation: Sørg for, at apparatet er ordentligt ventileret (se INSTALLATION).
- Genbrug af kondensvand: Det opsamlede kondensvand kan bruges til dampjernet. Først skal det hældes gennem en fin sigte eller kaffefilterpapir. De mindste dele tilbageholdes af filteret.

3-Produktbeskrivelse

Bemærk:

På grund af tekniske ændringer kan illustrationerne i de følgende kapitler afvige fra din model.

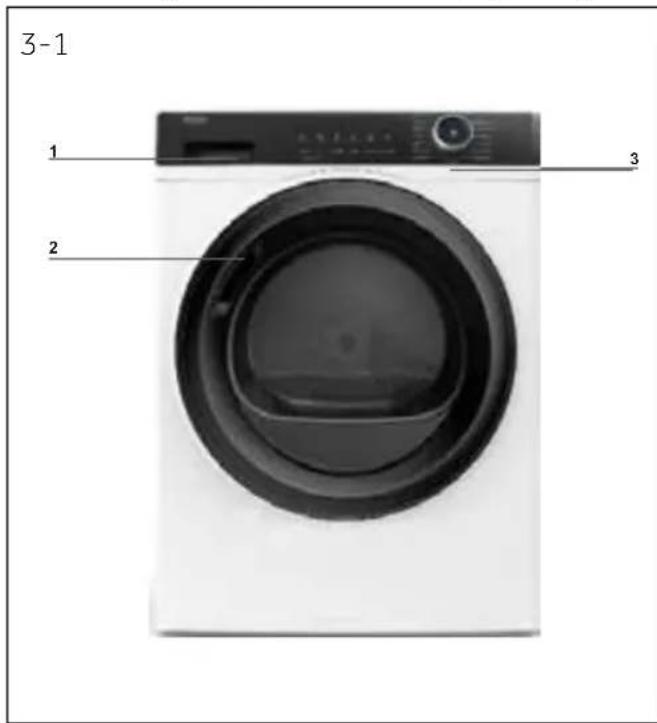

3.1 Billede af maskinen

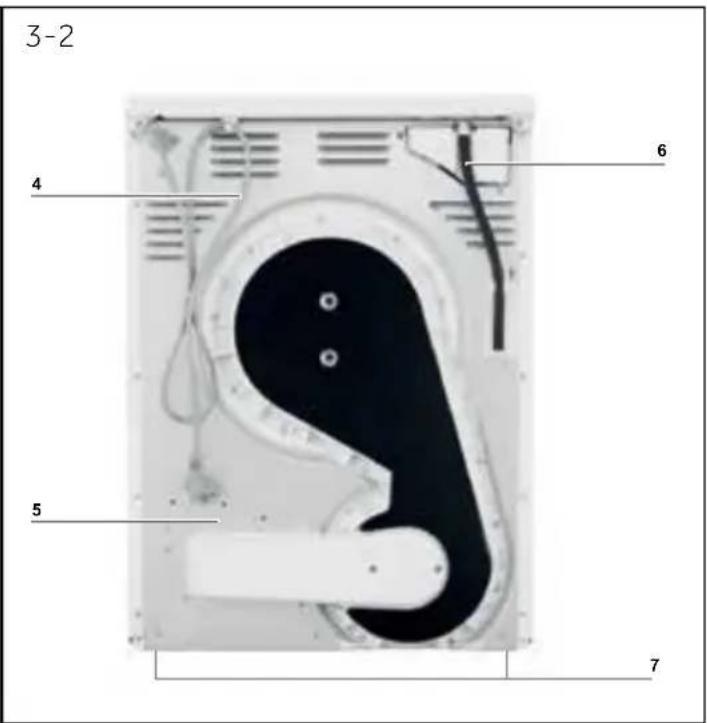

Front (Fig. 3-1): Bagside (Fig. 3-2):

3-1 1 2 3

3-2 4 6 5 7

1 Vandbeholder
2 Tørretumbler-låge
3 Betjeningspanel

4 Strømforsyningsforbindelse
5 Bagplade
6 Afløbsudgang
7 Justerbare forben

3.2 Tilbehør

Check tilbehøret og dokumentationen i overensstemmelse med denne liste (Fig. 3-3):

3-3

Afløbsslange

Energimærke

Garantibevis

Brugermanual

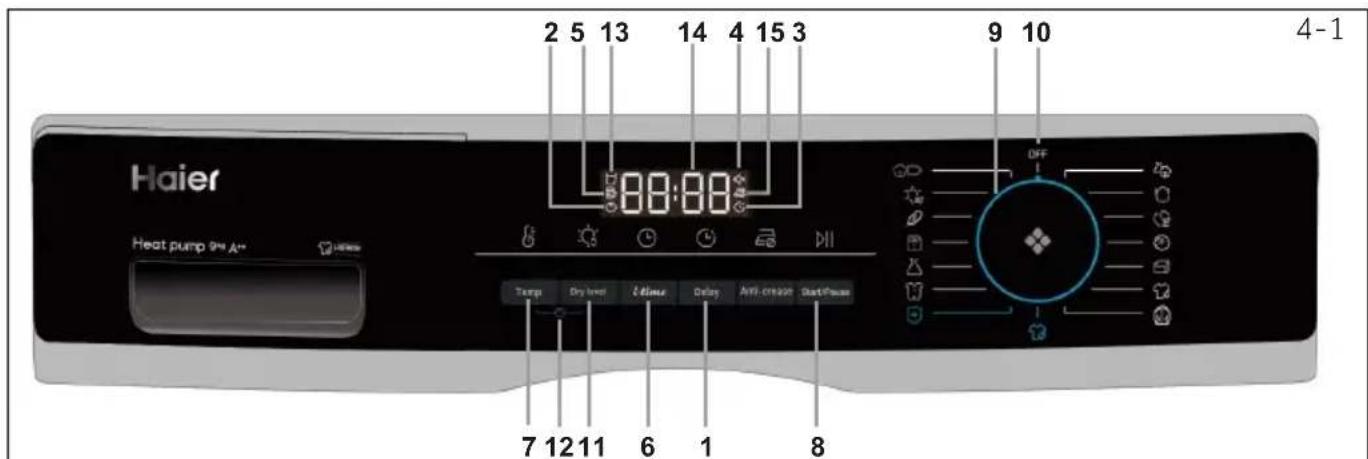

2 5 13 14 4 15 3 Haier Heat pump 9% A~ 00:00 OFF 7 12 11 6 1 8 4-1

1 Forsinkelsesknap
2 Børnelåsindikator
3 Forsinkelsesindikator
4 Brummeindikator
5 Rengør filter-indikator
6 Timer-knap
7 Temperaturknap
8 Start-/pauseknap
9 Programvalgsknap
10 Tænd/sluk-knap
11 Tørreniveau-knap
12 Børnesikringsknap

13 Tom tankindikator

14 Display

15 Anti-krøl knap

4.1 Forsinkelsesknap

Forsinkelsesfunktion til forsinket start, tryk på knappen for at indstille tiden (fra 0 op til 12 timer). Når du aktiverer, vil indikatorikonet (Fig.4-2) blive tændt.

Denne funktion skal indstilles, når du er færdig med alle indstillinger, ellers når du drejer på drejeknappen eller trykker på knappen, vil funktionen blive slettet automatisk.

4.2 Børnelåsindikator

Børnelåsen er designet til at forhindre børn i at ændre programindstilling. For at aktivere denne funktion efter at en cyklus er blevet startet, skal du trykke på knappen Tørreniveau og Temperatur (Fig.4-3) samtidigt i 3 sekunder, indtil indikatorikonet lyser. Tryk på disse 2 knapper igen i 3 sekunder for at deaktivere.

Når cyklussen slutter, eller strømforsyningen afbrydes, annulleres funktionen ikke automatisk.

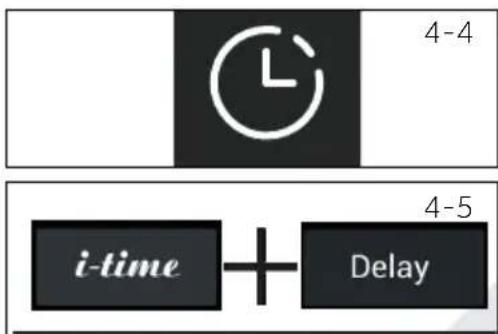

4.3 Forsinkelsesindikator

Når du vælger forsinkelsesprogrammet (Fig. 4-4), lyser det.

4.4 Brummerindikator

Brummeren er designet til at advare brugere med en lyd som et bip. Det deaktiveres som standard. For at aktivere brummerfunktionen, tryk samtidigt på knapperne Delay og i-time i 3 sekunder, eller indtil du hører bip-lyden. For at deaktivere den skal du trykke på de samme to knapper igen i 3 sekunder.
    note right of D 4-5

4-Betjeningspanel

4-6

4.5 Rengør filter-indikator

Denne indikator er designet til at minde brugere om at rense ilteret før brugen. Når dette ikon (Se ig. 4-6) tænder, bør brugere rense filteret før brug. For rengøringstrin, se afsnittet Rengøring af fnugfilter eller Kondensatorfilter i denne brugsanvisning.

mærk

Efter hver cyklus blinker indikatoren for at minde om rengøring af filtre.

4-7

i-time

4.6 i-time-knap

Denne funktion er designet til at tillade brugere at justere cyklussens varighed, baseret på personlige behov. Det er kun under programmerne Timer og i-Refresh at brugere kan bruge denne funktion til at justere tiden. Denne knap kan bruges til at justere tiden under Delay-funktionen (forsinkelse).

4-8

Temp.

4.7 Temperaturknap

Denne knap indstilles til justering af tørretemperaturen baseret på personlige krav eller behov. Der er 4 niveau-er og det tilsvarende display vises nedenfor:

Tryk på Start / Pause (Fig. 4-9) for at starte en tørrecyklus. Tryk på knappen igen for at sætte tørrecyklus på pause – indikatorlyset blinker. Tryk igen på knappen for at fortsætte.

4-10

OFF

4.9 Program-knap

Vælg et af de 15 programmer ved hjælp af drejeknappen (OFF er ikke inkluderet) (Fig. 4- 10). Se afsnittet om programtilstande i manualen for yderligere information.

4-11

OFF !

4.10 Tænd-/sluk-knap

Drej knappen til en eller anden position (undtagen OFF) for at starte maskinen. Drej knappen til positionen OFF for at lukke maskinen ned (Fig. 4-11).

4.11 Knap til indstilling af tørreniveau

Tryk på knappen (Fig. 4-12) for at indstille det endelige fug- tighedsindhold i vasketøjet ved slutningen af cyklussen. Displayet vises nedenfor:

X - 3 Garderobeklar Klar til at tage på Klar til at stryge

DryLevel 4-12

4.12 Børnelås-knap

Tryk på de 2 knapper i 3 sekunder for at aktivere børnelåsfunktionen, efter at en cyklus er blevet startet (Fig. 4-13), indtil indikatorikonet lyser. Tryk på de 2 knapper igen i 3 sekunder for at deaktivere.

Denne indikator er designet til at minde brugerne om at, vandtanken skal tømmes (Fig. 4-14). Vigtigt: Tøm vandbeholderen efter hver tørrecyklus. Se afsnittet Tøm vandtank i manualen.

Den resterende tid er en standardværdi, denne tid beregnes igen afhængigt af yderligere programindstillinger og vasketøjets fugtighedsindhold.

4.15 Anti-krøl-indikator

Anti-krølfunktonen er designet til at hjælpe med at fjerne krøl i tøjet. Tromlen vil rotere efter tørrecyklussen, så der ikke er nogen grund til at bekymre sig om at glemme at tage tøjet ud. Antikrøl er deaktiveret som standard (Fig.4-16). Efter valg af programmet tænder ikonet, når tørrecyklussen slukker, vil tromlen stadig rotere i endnu 1-12 timer med kold vind. Brugere kan til enhver tid standse den ved at åbne døren, eller slukke maskinen.

4-16

5-Programmer

Program		Standard tørre-grad	Vasketøj	Maks. belastning i kg8910			Stan-dardtid	Tem-peratur
		Klar til at tage på	Til bomuldstøj eller frakker	8 9 10 02:30 60-65 °C
	Blandet	Garderobe-klar	Til blandet tørring med mere end en slags stof	5 6 6,6 02:30 60-65 °C
	Syntetisk	Klar til at tage på	Til de syntetiske stoffer	4 4,5 5 01:30 50-55 °C
	Hurtig 30'	/	En fast 30 minutters tørring	0,5	0,5	0,5	00:30	50-55 °C
	Timer	/	Til blandede tekstiler og brugere kan selv bestemme tiden	-	-	- 00:40 50-55 °C
	Finvask	Klar til at tage på	Til sarte stoffer som silke, undertøj osv.	2 2 2 01:00 50-55 °C
	BabyCare	Garderobe-klar	Til babytøj eller undertøj, der kræver sterilisering ved høj temperatur	3 4 4,4 01:20 60-65 °C
	Uld	/	Til uld	3 3 3 00:30 50-55 °C
	Opvarmning	/	En hurtig tørrecyklus til at fjerne fugtighed fra tøjet, og gøre det varmt og behageligt at have på	4	5 5,5 00:30 50-55 °C
	Dyne	/	Til dunfyldte tekstiler	1	1	1	01:30	60-65 °C
	Sportstøj	Klar til at tage på	Til sportstøj	4 4,5 5 01:30 60-65 °C
	i-Refresh**	/	En fast 30 minutters tørrecy-klus til at genopfriske tøj og sterilisere det	-	-	- 00:30 50-55 °C
	Intensiv	Garderobe-klar	Til tunge og store dele, som sengetøj eller håndklæder osv.	4 4,5 5 02:00 60-65 °C
	Skjorter	Klar til at tage på	Specielt til skjorter med en times antikrøl-standardindstilling	4 4,5 5 00:40 60-65 °C
	Hygiejnisk	Garderobe-klar	Til stoffer som bomuld, blan-det, sportstøj osv. Stoffer som uld, silke, skjorter, duvet anbefales ikke	-	-	- 03:30 60-65 °C

*)

EN 61121 testprogram-indstilling Vi anbefalede at du fjerner det kondenserede vand udenfor gennem af- løbsslangen, når du tørrer en fuld maskine ved hjælp af Bømuld-programmet. Dette gør at man undgår at tømme vandtanken i løbet af programmet.

**}

I-Refresh er en funktion med et patent ejet af Haier, der har til hensigt at fjerne lugt og krøl, fjerne bakterier og mider, såvel som at genopfriske tøj på kort tid. Ved at rotere og ryste, blæser vinden ind for at genopfriske og strække tøjet, selv sart tøj og uvasket stof kan håndteres forsigtigt. Denne funktion er indstillet til en 30 minutters fast tørrecyklus.

Varmepumpeteknologi

Kondensatortørretumbler med varmeveksler er fremragende med hensyn til effektivt energiforbrug. Dette er vejledningsværdier bestemt under standardbetingelser. Værdierne kan afvige fra de angivne, afhængigt af overspænding og underspænding, typen af stof i det vasketøj, der skal tørres, den resterende fugtighed i stoffet og størrelsen af belastningen.

Programbomuld/linned(10kg A++)	Centrifuge-ringshastighediomdr./min.	Restfug-tighedin %	Tidit:min	EnergiForbrugi kWh
Garderobeklar H-3	1.000 ca. 60 04:40 2,34
Klar til at tage på H-2	1.000 ca. 60 04:29 1,98
Klar til at stryge H-1	1.000 ca. 60 03:18 1,62

Miljømæssig ansvarlig brug

▶ Centrifuger tøjet så tørt som muligt, inden du sætter det i tørretumbleren.
▶Undgå overbelastning af tørretumbleren.
▶Ryst vasketøjet løst, inden du sætter det i tørretumbleren.
▶ Vælg et ordentligt tørreprogram. Sørg for, at tøjet ikke er tørret længere end nødven-digt.
▶Sørg for at bruge tørretumbleren med rensede filtre.

7-Forslag og tips

7.1 Stivet vasketøj

Stivelsesvask efterlader en film af stivelse i tromlen og er ikke egnet til tørretumbleren.

7.2 Skyllemiddel

Brug ikke skyllemiddel, når du vasker, fordi tøjet bliver blødt og behageligt i tørretumblerprogrammet.

7.3 Bløde plejestoffer

Brug af "blød pleje-stof" kan føre til en belægning ved fnugfiltrene. Dette kan forårsage en blokering af filtre. I sådanne tilfælde anbefaler vi enten at undlade at tilføje blødt plejestof eller vælge et andet mærke. Bemærk under alle omstændigheder producentens instruktioner.

7.4 Små mængder fyld

I en mængde på mindre end 1,0 kg skal "Timer" -programmet vælges, fordi den automatiske scanning af tørreniveauet kun kan indfanges, men er stadig unøjagtigt.

7.5 Åben läge

Døren skal efterlades på klem uden at være i brug, så lågeforseglingen på ubestemt tid forbliver i kraft.

7.6 Serviceklap

Sørg for, at serviceklappen altid er lukket under drift.

Hvis tøjet ikke fjernes efter programmets afslutning, bevæger tromlen sig fra tid til anden for at forhindre foldning. Antikrøl-fasen er ca. 60 minutter.

7.8 Tøjvask, der skal stryges

skal tørres med niveau STRYGEKLAR. Dette letter strygning manuelt eller ved hjælp af maskine.

7.9 Resterende tid

Programvarigheden påvirkes af følgende faktorer: stoftype, påfyldningsmængde, absorptionskapacitet, det ønskede tørreniveau samt vaskemaskinens rotationshastighed. Disse faktorer registreres af elektronikken under programmet, og den resterende tid korrigeres i overensstemmelse hermed.

DA

7.10 Ekstra store stykker

har en tendens til at vikles rundt. Hvis det ønskede tørreniveau derfor ikke kunne nås, løsnes tøjet og tørres igen med tidsprogrammet (TIMER).

Særligt sarte stoffer, der let kan krympe eller tabe deres form, samt f.eks. silkestrømper, undertøj mv. bør ikke tørres i tørretumbleren. Læg sarte genstande i en vaskepose, og undgå at tørre dem for meget.

7.12 Trøje og strøk

bør tørres ved STRYGEKLAR for at undgå at det krymper. En efterfølgende strækning eller træk i form skal udføres.

7.13 Akustsk signal

Et akustisk signal lyder:

▶når vandtanken er fuld
▶ I tilfælde af fejl:

Derudover kan det akustiske signal også vælges i følgende tilfælde:

▶ved afslutningen af programmet
▶når du trykker på en knap
▶når du drejer på programvælgeren

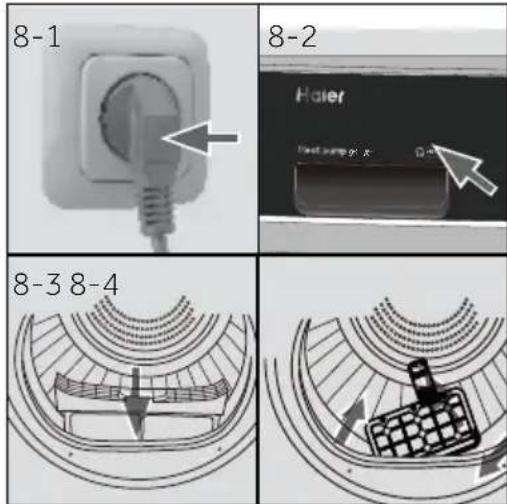

8.1 Forberedelse af apparatet

1. Tilslut maskinen til en strømforsyning (220V to 240V\~/50Hz) (Fig. 8-1) Der henvises også til afsnittet INSTALLATION.

2. Sørg for at:

▶vandtanken er tom og korrekt installeret. (Fig. 8-2).

▶fnugfilteret er rent og korrekt installeret. (Fig. 8-3).

▶kondensatfilteret er rent og korrekt installeret (Fig. 8-4).

8-5

8.2 Klargøring af vasketøjet

▶ Sorter tøj efter stof (bomuld, syntetisk, uld osv.). Kun tørt vasketøj, der er blevet centrifugeret.

▶Tøm lommerne for alle skarpe eller antændelige genstande som nøgler, tændere og tændstikker. Fjern hårdere dekorative genstande såsom brocher.

Luk lynlåse og kroge, sørg for, at knapperne er syet fast og placer små genstande som sokker, bh'er osv. i en vaskepose.

▶Fold store stykker stof som lagner, sengetæpper mv. ud.

Følg instruktionerne på vaskemærkaten, og tør kun maskinvaskbare beklædningsgenstande

▶Adskil hvidt tøj fra farvet.

▶ Sengelinned og pudebetræk skal være knappet, så små dele ikke kan samles inden i.

- Luk lynlåse og kroge, og bind løse bælter uden metaldele, forklædesnore osv. sammen.

▶Anbring små ting som sokker, bælter, bh'er osv. i en vaskepose

Sy eller fjern løse metaldele fra beklædningsgenstande, f.eks. metalknapper, bh eller bh'er inden isætning. Ellers kan sådanne dele forårsage støj og beskadige tromlen.

▶ Undgå at overtørre linned til let pleje. Risiko for krøl. Lad det til sidst tørre på tørresnor

▶ Striktøj (f.eks. T-shirts, undertøj) løber undertiden op under tørring. Brug kun tørt niveau STRYGEKLAR stryge og træk formen ud bagefter.

Fortørret, flerlags tøj eller til sluttørring af tidsprogrammet (TIMER) skal vælges.

©

Vaskeoversigt

Vask

Vaskbar op til 95 °C normal procedure

Vaskbar op til 40 °C normal procedure

Vaskbar op til 30 °C normal procedure

Vask i hånden maks. 40 °C

Vaskbar op til 60 °C normal procedure

Vaskbar op til 40 °C blid procedure

Vaskbar op til 30 °C blid procedure

Bør ikke vaskes

Vaskbar op til 60 °C blid procedure

Vaskbar op til 40 °C meget blid procedure

Vaskbar op til 30 °C meget blid procedure

Blegning

Al slags blegning tilladt Kunit/

ikke klorin

Bør ikke bleges

Tørring

Tørretumbling muligt normal temperatur

Tørretumbling muligt lavere temperatur

Bør ikke tørretumb- les

Lufttørring Tørres fladt

Strygning

Stryg ved en maksimumtemperatur op til 200 °C

Stryg ved middel- temperatur op til 150 °C

Stryg ved lav temperatur op til 110°C; uden damp (dampstrygning kan forårsage uoprettelig skade)

Bør ikke stryges

Rengør fnugfilteret efter hver tørrecyklus.

1. Fjern fnugfilteret fra tromlen (Fig. 9-1).

2. Åbn fnugfiltret (Fig. 9-2).

3. Fjern fnugresterne fra Fnugilter (Fig. 9-3).

4. Geninstaller det rensede fnugfilter i tørretumble- ren (Fig. 9-4).

9.2 Kondensfilterrensning

Rengør fnugfilteret efter hver tørrecyklus.

1. Åben lugen (Fig. 9-5).
2. Fjern fnugfilteret fra dets kasse (Fig. 9-6).

3. Træk kondens ud af luftkanalen (Fig. 9-7).

4. Fjern svampen, og rens filterskærmen fra eventuelle rester (Fig. 9-8).

5. Geninstaller svampen på kondensatorfilteret.

mærk

Hvis fnug-/kondensfilteret er meget beskidt, kan det rengøres under rindende vand. Lad det tørre grundigt inden brug.

9.3 Tømning af vandbeholderen

Under drift kondenseres damp til vand, der opsamles i vandtanken. Tøm vandbeholderen efter hver tørrecyklus.

1. Fjern vandtanken fra dens kasse (Fig. 9-9).
2. Tøm vandtanken (Fig. 9-10).
3. Geninstaller vandtanken i tørretumbleren (Fig. 9-11).

Brug ikke vandet til nogen form for drikke- eller madforarbejdning.

9.4 Tørretumbler

Tør ydersiden af tørretumbleren og kontrolpanelet med en fugtig klud. Brug ikke noget organisk opløsningsmiddel eller ætsende middel for at undgå beskadigelse af enheden.

9.5 Tromle

Efter nogen driftstid kan stofplejemidler eller calcium indeholdt i vandet danne en næsten usynlig lm på indersiden af tromlen. Brug en fugtig klud og noget rengøringsmiddel til at fjerne det. Brug ikke noget organisk opløsningsmiddel eller ætsende middel for at undgå beskadigelse af enheden.

9.6 Fordamper

Hvis fordamperen bag kondensator ^l teret er beskidt, kan den rengøres ved hjælp af en støvsuger. Sørg for ikke at beskadige fordamperen, mens du rengør den.

Mange forekommende problemer kan løses af dig selv uden særlig ekspertise. I tilfælde af et problem bedes du tjekke alle de viste muligheder og følge instruktionerne nedenfor, før du kontakter service. Se KUNDESERVICE.

ADVARSEL!

• Inden vedligeholdelse skal du deaktivere maskinen og tage stikket ud af stikkontakten.
  Eludstyr bør kun betjenes af autoriserede elektriske eksperter, fordi ukorrekte reparationer kan forårsage betydelige følgeskader.
• Et beskadiget strømkabel bør udelukkende udskiftes af fabrikanten, dets serviceagent eller tilsvarende kvalificerede personer for at undgå fare.

Fejlfinding med displaykode

Kode Årsag Løsning
F2	Afløbspumpefejl Kontakt kundeservice.
F32	Kondensatorens termiske sensor er åben eller kortsluttet.	Kontakt kundeservice.
F33
F4	Vasketøjets temperatur i tromlen ændres ikke. Kontakt kundeservice.
FC2	Kommunikationsfejl mellem PCB og display. Kontakt kundeservice.
L0	Temperaturen er for lav.	Brug tørretumbleren, når lufttemperaturen er højere end 5 °C.

Hvis fejlmeddelelserne vises igen, selv efter de trufne forholdsregler, skal du slukke for apparatet, afbryde strømforsyningen og kontakte kundeservice.

Fejlnding uden displaykode

Problem Mulig årsag Mulig løsning
Tørretumbleren fungerer ikke.	Ingen forbindelse til elnettetStrømsvigt.Intet tørreprogram er indstillet.Enheden er ikke tændtVandtanken er fuldFrontlågen er ikke lukketkorrekt.	Kontroller forbindelsen til el-nettetKontroller strømforsyningen.Indstil et tørreprogram.Tænd for enheden.Tøm vandbeholderenLuk døren ordentligt.
Tørretumbleren fungerer ikke, og displayet viser End.	Vasketøjet har nået det tørreniveau, der er defineret af programmet?	Kontroller, om programindstillingen er passende.
Tørretiden er for lang, og resultaterne er ikke tilfredsstil-lende	Programindstillingen er ikke korrektFilteret er tilstoppet.Fordamperen er blokeret.Tørretumbleren er overbelastet.Vasketøjet er for vådt.Udluftningskanalen er blokeret.	Sørg for, at programmet er indstillet korrekt.Rens filterskærmen.Rens fordamperen.Reducer mængden af vaske-tøj.Centrifuger tøjet ordentligt inden tørring.Kontroller og rengør afløbs-filteret.
Resterende tid på displayet stopper eller springer over.	Den resterende tid justeres konti-nuerligt baseret på følgende fak-torer:Typen af vasketøjBelastningsvægtVasketøjets fugtighedsgrad.Stuetemperatur.	Den automatiske justering er en normal funktion.

11-Installation

11.1 Forberedelse

Fjern alt emballagemateriale inklusive polystyrenbunden. Når pakken åbnes, erder måske synlige vanddråber på plastposen og glasruden. Dette er et normalt fænomen, som er et resultat af vandprøvninger på fabrikken.

Bemaerk

Bortskaf emballage på en miljørigtig måde. Kontakt din forhandler eller de lokale myndigheder for information om aktuelle bortskaffelsesmåder.

ADVARSEL!

Efter transport og installation SKAL du lade tørretumbleren stå i to timer før brug.

Transporter kun apparatet i vandret position. Til den vedligeholdelsesfri smøring er smøreolie placeret i kompressorens kapsel. Denne olie kan komme gennem det lukkede rørsystem under skrå transport. Inden du tilslutter apparatet til strømforsyningen, skal du vente 2 timer, så olien løber tilbage i kapslen.

11.3 Afbalancering af maskinen

Maskinen skal placeres på et sted med god udluftning. Indstil fødderne til det ønskede niveau (Fig. 11-1).

11.4 Installation under bordpladen

Det dimensioner på udskæringen skal i det mindste stemme overens med dimensionerne (Fig. 11-2).

1. Placer apparatet ved siden af åbningen. Sørgfor at alle forbindelser er let tilgængelige og funktionelle.
2. Justér alle fødder nøjagtigt for at få et jævnt niveau.
3. Installer apparatet forsigtigt i udskæringen.
4. Vær opmærksom på tilstrækkelig ventilation.

11.5 Elektrisk tilslutning

Før hver tilslutning skal du kontrollere, om:

• strømforsyning, stikkontakt og sikringer stemmer overens med typeskiltet.
• stikkontakten er jordet, og at der ikke er stikdåser eller forlængerledning.
  ▶stikket og stikkontakten stemmer helt overens.
  ▶ Kun Storbritannien: Det britiske stik opfylder BS1363A-standard

Hvis ledningen er beskadiget, skal den udskiftes af serviceagenten (se garantikort) for at undgå fare.

11.7 Vaskemaskine-tørretumbler

Arrangementet til en pladsbesparende vaskemaskine er mulig (Fig. 11-4). Ikke alle vaskemaskiner er velegnet til dette formål. Oplysninger, såvel som det tilhørende monteringssæt, fås hos din lokale forhandler.

Monteringsvejledningen, der fulgte med sættet, informerer omhyggeligt om installationstrinnene.

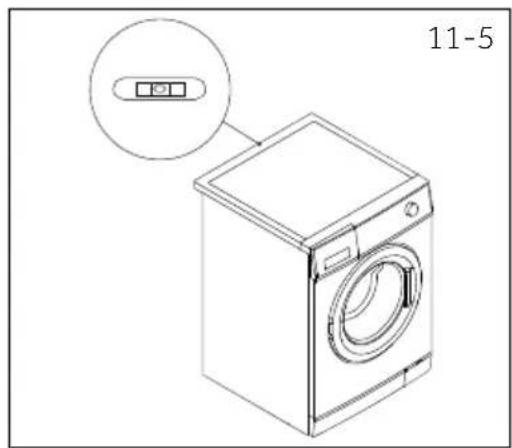

11.8 Nivellering af maskinen

Det er vigtigt at nivellere tørretumbleren for at sikre at maskinen kører effektivt med minimal støj. Tørretumbleren skal sættes i niveau så tæt på dens endelige position som muligt, så den står balanceret ens på alle fire fødder. Sørg for at tørretumbleren ikke rokker i nogen retning.

- Placer niveauet bagerst på midten af tørretumble- ren.

▶ Juster de bageste fødder indtil tørretumbleren er i niveau på siderne.

▶Gentag det ovenstående med højre fod.

▶Der bør være ligevægt på begge de forreste fødder.

3. Kontroller igen at tørretumbleren er på niveau (Fig. 11-7):

▶Hvis tørretumbleren ikke er i niveau, så gentag ovenståen de trin.

Efter nivellering, skal hjørnerne af tørretumblerskabet være fri af gulvet og tørretumbleren, må ikke vippe i nogen retning

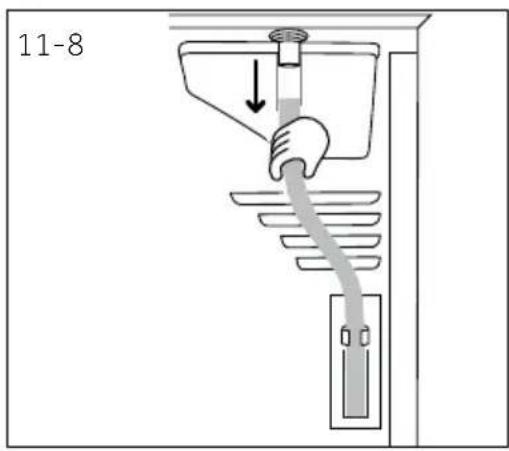

Tørretumbleren er forsynet med en kondensator, der opsamler vand under tørrecyklussen. Dette vand opsamles i den flytbare vandbeholder placeret øverst til venstre på tørretumbleren. Det opsamlede vand skal tømmes efter hver tørringscyklus, eller du kan indstille din tørretumbler til at tømme automatisk ved hjælp af den medfølgende slange.

Vi anbefaler at tørretumbleren indstilles til at tømme automatisk, hvor det er muligt, især när den tørrer et fuldt læs, så vil man undgå at skulle tømme vandtanken under en tørre-cyklus.

11-8

Tilslutning af afløbsslangen

1. Vikl afløbsslangen ud (inkluderet i din tørretumbler) og tilslut den til den sorte slange (Fig. 11-9)

11-10

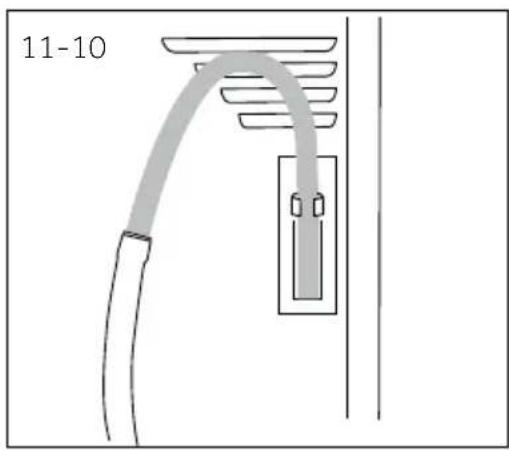

1. Læg den anden ende af afløbsslangen i et badekar eller (Fig. 11-10) standrør.

©

12- Tekniske data

1) Baseret på 160 standardvaskecyklusser til bomuldsprogrammer ved fuld og delvis belastning og forbruget af tilstanden med lav effekt.. Faktisk energiforbrug pr. cyklus afhænger af hvordan maskinen bruges.
2) I tilfælde af at der er et strømstyringssystem.
31 Dette program, der bruges ved fuld og delvis belastning, er det standard tørreprogram, som informationerne på etiketten og lappen relaterer til. Dette er det program, der er egnet til tørring af normalt vådt bomuldsvasketøj, og det er det mest effektive program med hensyn til energiforbrug til bomuld.
4) Klasse G er den mindst effektive, og klasse A er den mest effektive.

Yderligere data

Strømforsyning (se typeskiltet) - spænding/strøm/input		220-240 V~50 Hz/ 2.4A/ 550 W (A+++)/ 630W (A++)
Tilladt omgivelsestemperatur 5 °C til 35 °C
Fluoroneret drivhusgas	Rumfang	HFC-134a
		0.26 kg (A++)
		0.28 kg (A+++ )
	GWP	1430
	Tons CO2svarende til	0,4

A B

SET FORFRA

E F C D VAEG SET OVENFRA

Produktdimensioner HD90/80

A: Produktets samlede højde mm 850
B: Produktets samlede bredde mm 595
C: Produktets samlede dybde (Til hovedkontrolpanel-størrelse) mm
D: Produktets samlede dybde mm 665
E: Dybde på åben dør mm 1135
F: Mindste dørafstand til tilstødende væg mm

600

250

Bemærk: Dimensioner

Den nøjagtige højde af din vaskemaskine afhænger af, hvor langt fødderne er trukket ud fra bunden af maskinen. Det rum, hvor du installerer din vaskemaskine, skal være mindst 40 mm bredere og 20 mm dybere end dens dimensioner ..

Vi anbefaler vores Haier kundeservice og brugen af originale reservedele.

Hvis du har problemer med din maskine, skal du først tjekke afsnittet FEJLFINDING.

Hvis du ikke kan finde en løsning der, så kontakt venligst

Service og Support-afdelingen på www.haier.com, hvor du kan finde telefonnumre og ofte stillede spørgsmål, og hvor du kan aktivere servicekravet.

For at kontakte vores service skal du sikre dig, at du har følgende oplysninger til rådighed.

Oplysningerne findes på typeskiltet.

Model ____ Serienummer ____

Se også garantikortet, der fulgte med produktet, i tilfælde af garanti.

For generelle forretningsforespørgsler, se venligst vores adresser i Europa:

Europæiske Haier-adresser
Land* Postadresse	Land* Postadresse
Italien	Haier Europe Trading SRL Via De Cristoforis, 12 I-21100 Verese ITALIEN	Frankrig	Haier France SAS 53 Boulevard Ornano - Pleyad 3 F-93200 Saint Denis FRANKRIG
Spanien Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 ES-08019 Barcelona SPANIEN	Belgien-FR Belgien-NL Holland Luxembourg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIEN
Tyskland ∅strig	Haier Deutschland GmbH Konrad-Zuse-Platz 6 D-81829 München TYSKLAND	Polen Tjekkiet Ungarn Grækenland Rumænien Rusland	Haier Polen Sp. zo.o. Al. Jerozolimskie 181B PL-02-222 Warszawa POLEN
Storbritannien	Haier Appliances UK Co.Ltd. 302 Bridgewater Place Birchwood Park Warrington *For yderligere information henvises til www.haier.com WA3 6x	Tjekkiske Republik og Slovenien	Haier Europe ČR s.r.o. Sokolovsk á 651/136a, CZ-186 00 Praha 8 Karlin Czech Republic

Haier

- Kontroller at det kun er klesvask i apparatet og ikke kjæledyr eller barn før du bruker det.

▶Hold i støpselet, ikke kabelen, när du trekker ut støpselet.

Når du velger utsettelsesprogrammet (Fig. 4-4), lyser det.

4.4 Summerindikator

1. Trekk ut vanntanken fra huset (fig. 9-9).
2. Tøm vanntanken (Fig. 9-10).
3. Sett vanntanken på tørketrommelen (fig. 9-11).

Hvis du ikke finner en løsning der, ta kontakt med

3.1 Bild på apparaten

Främre (fig. 3-1): Bakre sida (Fig. 3-2):

3-1 1 2 3

3-2 4 6 5 7

1 Vattentanken
2 Torktumlarens lucka
3 Kontrollpanel
