Tuotetyyppi	Lämpöpumpulla varustettu kondensointikuivausrumpu
Merkki	Haier
Malli	HD90A3939R
Suurin täyttömäärä	9 kg
Energiatehokkuusluokka	A+++
Painotettu vuotuinen energiankulutus	200 kWh/vuosi (vakio puuvillaohjelma)

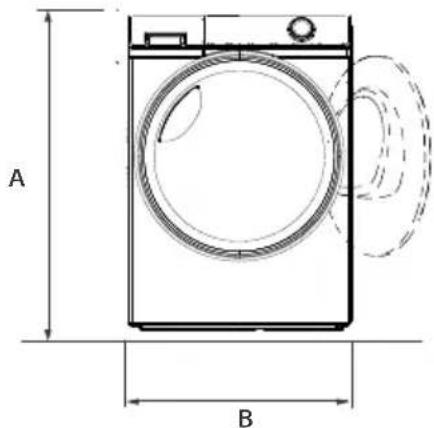

Mitat (K × L × S)	850 × 595 × 665 mm
Syvyys luukku auki	1135 mm
Sähköliitäntä	220-240 V ~ 50 Hz, 2.4 A, 550 W
Ohjelmien lukumäärä	15 ohjelmaa (Puuvilla, Synteettinen, Hellävarainen, Villa jne.)
Kuivaustasot	Säilytyskuiva, Silityskuiva, Kaappikuiva
Erikoistoiminnot	Ajastettu käynnistys, Lapsilukko, Rypistymisen esto, i-Refresh, Ajastin, Lämpötilan säätö
Kondensoijan tyyppi	Lämpöpumppu
Vesisäiliö	Irrotettava, manuaalinen tai automaattinen tyhjennys mukana tulevalla letkulla
Suositeltu huolto	Puhdista nukkasuodatin ja kondensoijan suodatin jokaisen jakson jälkeen; tyhjennä vesisäiliö
Käyttöympäristön lämpötila	5 °C – 35 °C
Kylmäaine	HFC-134a (GWP 1430, 0,28 kg)
Painotettu äänitaso	65 dB(A) (vakio puuvillaohjelma)
Lapsilukko	Kyllä, Kuivaustaso- ja Lämpötila-painikkeiden samanaikainen painaminen
Asiakaspalvelu	Haier, saatavilla osoitteesta www.haier.com tai paikallisista osoitteista (Ranska: Haier France SAS, 53 Boulevard Ornano-Pleyad 3, 93200 Saint-Denis)

Usein kysytyt kysymykset - HD90A3939R HAIER

Mikä on Haier HD90A3939R -kuivausrummun suurin täyttömäärä?

Suurin täyttömäärä on 9 kg puuvillaohjelmalle. Muiden ohjelmien täyttömäärä voi vaihdella (esim. 4 kg synteettiselle, 2 kg hellävaraiselle). Katso ohjelmataulukko käyttöohjeesta.

Miten lapsilukko aktivoidaan?

Käynnistä ohjelma, paina sitten samanaikaisesti painikkeita Kuivaustaso ja Lämpötila 3 sekunnin ajan, kunnes lukituskuvake syttyy. Poistaaksesi lukituksen, toista sama toimenpide.

Mitä tehdä, jos kuivausaika on erittäin pitkä?

Tarkista, että valittu ohjelma sopii kankaille. Puhdista nukkasuodatin ja kondensoijan suodatin. Varmista, ettet ylitä täyttömäärää ja että pyykki on linkoettu kunnolla (korkea linkousnopeus). Jos ongelma jatkuu, katso Vianmääritys-osio.

Pitääkö vesisäiliö tyhjentää jokaisen jakson jälkeen?

Kyllä, on suositeltavaa tyhjentää vesisäiliö jokaisen kuivausjakson jälkeen. Voit myös käyttää mukana tulevaa tyhjennysletkua automaattiseen tyhjennykseen viemäriin.

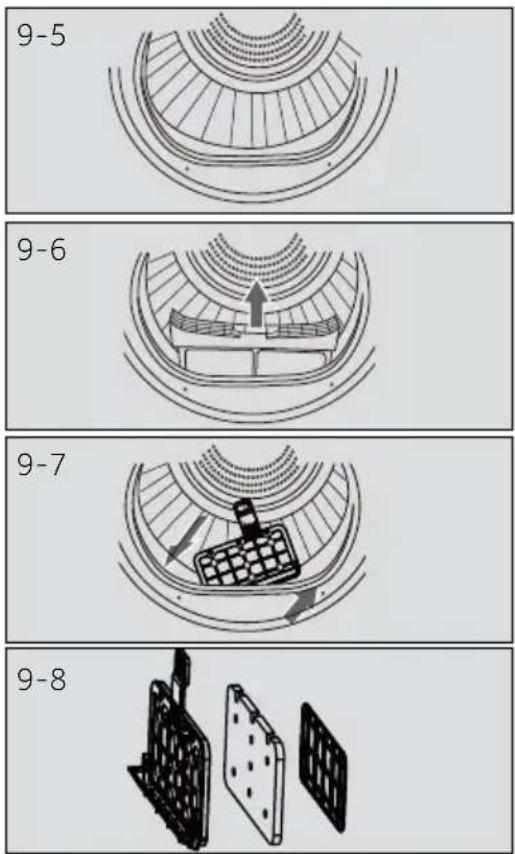

Miten nukkasuodatin puhdistetaan?

Avaa luukku, irrota nukkasuodatin rummusta, avaa se, poista nukkajäämät käsin tai juoksevan veden alla, ja asenna se takaisin. Suorita tämä toimenpide jokaisen jakson jälkeen.

Voiko villavaatteita kuivata?

Kyllä, Villa-ohjelma on tarkoitettu villavaatteille. Käytä oletuskuivaustasoa äläkä ylitä 3 kg:n täyttömäärää. Lue vaatteen hoito-ohjemerkintä.

Mitä virhekoodi F2 tarkoittaa?

Koodi F2 ilmaisee tyhjennyspumpun vian. Ota yhteyttä Haierin asiakaspalveluun korjausta varten.

Voiko kuivausrummun asentaa työtason alle?

Kyllä, laite voidaan upottaa työtason alle, edellyttäen että syvennyksen mitat ovat suuremmat kuin laitteen (850×595×665 mm) ja että ilmanvaihto on riittävä. Saatavana on myös asennussarja päällekkäisasennusta varten pesukoneen kanssa.

Miten i-Refresh-toimintoa käytetään?

i-Refresh-ohjelma kestää 30 minuuttia ja virkistää vaatteet, poistaa hajuja ja ryppyjä ilman pesua. Aseta vaatteet rumpuun, valitse i-Refresh-ohjelma ja käynnistä.

Mitä tehdä, jos näytössä lukee LO?

Koodi LO tarkoittaa, että ympäristön lämpötila on liian alhainen. Käytä kuivausrumpua huoneessa, jonka lämpötila on 5 °C – 35 °C.

KÄYTTÖOHJE HD90A3939R HAIER

Käyttöopas Lämpöpumppukuivain

HD80-A2939
HD80-A2939S
HD90-A2939
HD90-A2939S
HD100-A2939
HD100-A2939S
HD90-A3939
HD90-A3939S

Kiitos että ostit Haier-tuotteen.

Lue nämä käyttöohjeet huolellisesti ennen kuin alat käyttämään tuotetta. Nämä käyttöohjeet sisältävät tärkeitä tietoja, joiden avulla saat parhaan mahdollisen hyödyn irti laitteesta-si, ja varmistat samalla sen turvallisen asennuksen, käytön ja kunnossapidon.

Laita tämä käyttöopas varmaan talteen, jotta voit aina palata siihen, laitteen turvallista ja oikeaa käyttötapaa varten.

Jos myyt, annat pois, tai jätät tämän laitteen entiseen asuntoosi muuton jälkeen, muista myös antaa tämä käyttöopas mukaan, jotta uusi omistaja voisi tutustua laitteen ominai-suuksiin ja turvallisuusvaroituksiin.

Selitys

Varoitus! - Tärkeät turvallisuusohjeet

Yleisiä tietoja sekä käyttövinkkejä

Tietoja koskien ympäristöä

Auta suojelemaan ympäristöä ja ihmisten terveyttä. Lajittele pakkausmateriaalit sopiviin kierrätysastioihin niiden kierrättämiseksi. Auta kierrättämään sähkö- ja elektroniikkalaiteromut. Älä heitä tällä symbolilla varustettuja laitteita pois tavanomaisen kotitalousjätteen mukana. Toimita laite paikalliseen kierrätyskeskukseen tai ota yhteyttä kunnalliseen jätehuoltoon.

Loukkaantumisen tai tukehtumisen vaara!

Irrota laite verkkovirrasta. Katkaise verkkojohto ja heitä se pois. Irrota luukun lukitus, jotta lapset tai kotieläimet eivät voi jäädä loukkuun sen sisään.

Laitetta ei saa liittää ulkoiseen kytkinlaitteeseen kuten ajastimeen tai piiriin, joka kytketaän päälle ja pois säännöllisesti.

FI

Sisällys

1-Turvallisuustiedot 4
2-Tarkoituksenmukainen käyttö....7
3- Tuotteen kuvaus....8
4- Ohjauspaneeli....9
5-Ohjelmat....12
6-Kulutus....13
7-Ehdotuksia ja vinkkejä....14
8-Päivittäinen käyttö 16
9-Kunnossapito ja puhdistaminen 20
10-Vianetsintä....22
11-Asennus....24
12-Tekniset tiedot....27
13-Asiakaspalvelu....29

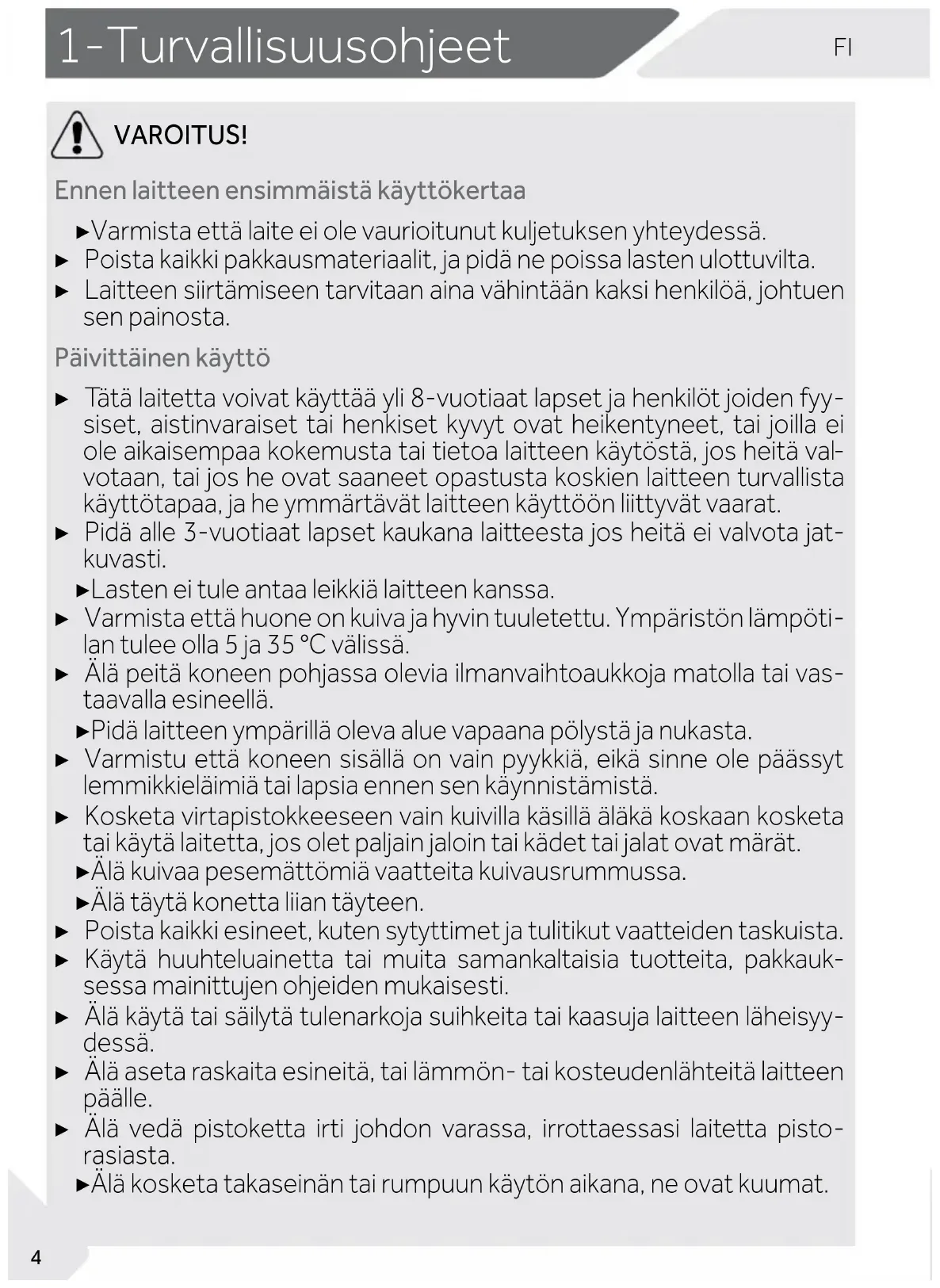

VAROITUS!

Ennen laitteen ensimmäistä käyttökertaa

▶Varmista että laite ei ole vaurioitunut kuljetuksen yhteydessä.

▶ Poista kaikki pakkausmateriaalit, ja pidä ne poissa lasten ulottuvilta.

▶ Laitteen siirtämiseen tarvitaan aina vähintään kaksi henkilöä, johtuen sen painosta.

Päivittäinen käyttö

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt joiden fyy-siset, aistinvaraiset tai henkiset kyvyt ovat heikentyneet, tai joilla ei ole aikaisempaa kokemusta tai tietoa laitteen käytöstä, jos heitä val-votaan, tai jos he ovat saaneet opastusta koskien laitteen turvallista käyttötapaa, ja he ymmärtävät laitteen käyttöön liittyvät vaarat.

- Pidä alle 3-vuotiaat lapset kaukana laitteesta jos heitä ei valvota jatkuvasti.

▶Lasten ei tule antaa leikkiä laitteen kanssa.

▶ Varmista että huone on kuivaja hyvin tuuletettu. Ympäristön lämpötilan tulee olla 5 ja 35 °C välissä.

- Alä peitä koneen pohjassa olevia ilmanvaihtoaukkoja matolla tai vastaavalla esineellä.

▶Pidä laitteen ympärillä oleva alue vapaana pölystä ja nukasta.

▶ Varmistu että koneen sisällä on vain pyykkiä, eikä sinne ole päässyt lemmikkieläimiä tai lapsia ennen sen käynnistämistä.

▶ Kosketa virtapistokkeeseen vain kuivilla käsillääläkä koskaan kosketa tai käytä laitetta, jos olet paljain jaloin tai kädet tai jalat ovat märät.

▶Alä kuivaa pesemättömiä vaatteita kuivausrummussa.

▶Älä täytä konetta liian täyteen.

▶ Poista kaikki esineet, kuten sytyttimet ja tulitikut vaatteiden taskuista.

Käytä huuhteluainetta tai muita samankaltaisia tuotteita, pakkauksessa mainittujen ohjeiden mukaisesti.

- Älä käytä tai säilytä tulenarkoja suihkeita tai kaasuja laitteen läheisyy-dessä.

- Älä aseta raskaita esineitä, tai lämmön- tai kosteudenlähteitä laitteen päälle.

- Älä vedä pistoketta irti johdon varassa, irrottaessasi laitetta pistorasiasta.

- Älä kosketa takaseinän tai rumpuun käytön aikana, ne ovat kuumat.

VAROITUS!

Päivittäinen käyttö

▶Älä kuivaa seuraavia vaatekappaleita laitteessa:

▶Vaatteet, joita ei tule pestä.

▶ Vaatteita jotka ovat joutuneet kosketuksiin syttyvien aineiden, kuten ruokaöljyn, asetonin, alkoholin, bentseenin, bensiinin, kerosiinin, tahranpoistoaineiden, tärpätin, vahan, vahanpoistoaineen tai muiden kemikaalien kanssa. Syttyvien aineiden huurut voivat aiheuttaa tulipalon tai räjähdyksen. Tämänkaltaiset vaatteet tulee pestä ensin käsin, kuumassa vedessä ylimääräisellä määrällä pesuainetta, ja sen jälkeen kuivata ulkoilmassa, ennen niiden kuivausta laitteessa.

▶ Vaatteita jotka sisältävä toppauksia tai täytteitä (kuten tyynyt ja takit), koska täytteet voivat purkautua ja sytyttää kuivausrummun tuleen.

▶Vaatteita jotka sisältävät vaahtokumia (lateksivaah toa), kuten suihkumyssyt, vedenpitävät tekstiilit, kumitetut esineet sekä vaatekappaleet ja tyynyt. Tyynyjä, jotka sisältävät vaahtokumia ei tule kuivata kuivausrummussa.

▶Älä juo kondenssivettä.

• Älä käytä laitetta ilman nukka- tai kondenssisuodatinta tai jos ne ovat vaurioituneet.
  ▶ Huomaa että kuivausohjelman viimeinen vaihe suoritetaan ilman lämpöä (viilennysvaihe), jotta vaatteet jäähtyvät lämpötilaan joka ei vahingoita niitä.
• Älä jätä konetta valvomatta pitkäksi aikaa, ohjelman ollessa käynnissä. Jos et aio olla koneen lähettyvillä pitkään aikaan, kuivaus on keskeytettävä sammuttamalla kone ja irrottamalla pistoke verkkovirrasta.
• Älä sammuta konetta ennen kuin kuivaus on päättynyt, jos vaatteita ei voida poistaa nopeasti ja levittää lämmön vapauttamiseksi.
  ▶ Sammuta kone jokaisen kuivauskerran päätteeksi, sähkön säästämiseksi ja turvallisuuden varmistamiseksi.

Kunnossapito / Puhdistaminen

▶ Varmista ettet jätä lapsia ilman aikuisen valvontaa, jos he suorittavat puhdistus- tai kunnossapitotoimenpiteitä.

▶Irrota laite verkkovirrasta ennen mitään rutiinitoimenpiteitä.

VAROITUS!

Kunnossapito / Puhdistaminen

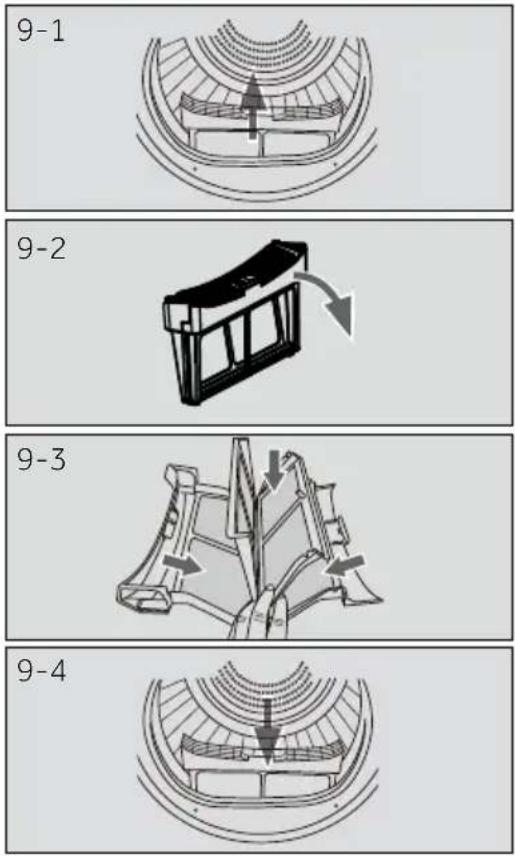

▶ Puhdista nukka- ja kondenssisuodatin jokaisen ohjelman jälkeen (katso KUNNOSSAPITO JA PUHDISTAMINEN).
- Älä käytä vesisuihkua tai höyryä koneen puhdistamiseen.
- Älä käytä teollisuuden kemikaaleja laitteen puhdistamiseen.
- Jos virtajohto on vaurioitunut, se tulee vaihtaa valmistajan, huoltoliikkeen tai muun ammattitaitoisen henkilön toimesta vaaran välttämiseksi.
- Älä yritä korjata laitetta itse. Jos laite tarvitsee huoltoa, ota yhteyttä asia-kaspalveluun.

Asennus

Varmista, että pyykkipesukoneen sijoituspaikka on luukun kohdalla estee - tön. Älä asenna kuivauusrumpua lukittavan oven, liukuoven, tai oven jonka saranat ovat vastakkaisella puolella kuivauusrummun luukun saranoiden kanssa taakse, koska se voi rajoittaa kuivauusrummun luukun täydellista avaamista.
▶Asenna laite hyvin tuuletettuun, kuivaan tilaan.

- Älä koskaan asenna konetta ulkotiloihin tai kosteisiin ympäristöihin, tai ym-päristöihin jotka ovat alttiita vuodoille kuten pesualtaan alle, tai sen läheisyyteen. Vuodon sattuessa, irrota laite verkkovirrasta ja anna sen kuivua itsekseen.

▶ Asenna ja käytä konetta vain tiloissa, joissa lämpötila on yli 5 °C.

- Älä asenna konetta maton päälle, tai lähelle seiniä tai huonekaluja.

- Älä asenna laitetta paikkaan, joka on alttiina jäätymiselle, suoralle auringon - valolle tai lähelle lämmönlähteitä (esim. sähköliedet, lämmittimet).

▶ Varmista että tyyppikilvessä ilmoitetut arvot vastaavat paikallisen verkon jännitettä. Jos näin ei ole, ota yhteyttä valtuutettuun huoltoon.

▶Älä käytä jakorasioita tai jatkojohtoja.

▶ Ole varovainen ettet vaurioita verkkojohtoa tai sen pistoketta asentaessasi konetta. Jos näin käy, johto tulee vaihtaa valtuutetun sähköasentajan toi mesta.

Käytä erillistä maadoitettua pistorasiaa laitteen virransyöttöön, johon päästään helposti käsiksi. Kone tulee liittää vain maadoitettuun pistorasiaan.

Vain Iso-Britanniassa: Koneen verkkojohto on varustettu 3-piikkisellä (maadoitetulla) pistokkeella joka sopii 3-piikkiseen (maadoitettuun) va- kiopistorasiaan. Älä koskaan katkaise tai irrota kolmatta (maadoitus) piikkiä. Asennuksen jälkeen, pistokkeen tulee sijaita helppopääsyisessä paikassa.

Tarkoituksenmukainen käyttö

Laite on tarkoitettu vesiliuoksessa pestyn ja valmistajan pesumerkinnöissä rumpukuivaa-miseen soveltuvan pyykin kuivaamiseen

Kone on suunniteltu ainoastaan kotitalouskäyttöä varten, sisätiloihin. Sitä ei ole tarkoitettu kaupallisiin tai teollisiin käyttötarkoituksiin. Muutokset tai muunnokset laitteeseen eivät ole sallittuja. Nämä voivat aiheuttaa vaaratilanteita, ja johtavat kaikkien takuu- ja korvaus-vaatimusten raukeamiseen.

Standardit ja direktiivit

Tämä tuote täyttää kaikkien sovellettavien EU-direktiivien vaatimukset vastaavilla yhden-mukaistetuilla standardeilla, jotka edellyttävät CE-merkintää.

uomautus

Laite sisältää fluorisoitua kasvihuonekaasua HFC-134a (GWP:1430). Tämä kaasu on hermeetisesti suljettu.

äristöystävällinen käyttö

▶ Huolellinen tyhjennys: Linkoa pyykit maksiminopeudella.
▶ Maksimikuorma: Käytä suurinta sallittua täyttömäärää ohjelmataulukon mukaan, mutta älä ylitäytä kuivainta. Suurimman täyttömäärän käyttämiseksi, tulee „VALMIS KÄYTETTÄVÄKSI“, kuivattava pyykki ensin kuivata „SILITYSKUIVA“ ohjelmalla. Poista ohjelman päätyttyä silitettävä pyykki ja kuivaa jäljellä oleva pyykki loppuun asti.
▶ Levitä pyykkejä: Ravista pyykki ennen asettamista kuivaajaan.
▶ Vältä liiallista kuivaamista: Liiallista kuivaamista tulee välttää. Valitse oikea ohjelma ja sopiva kuivaustaso.
▶ Huuhteluainetta ei tarvita: Älä käytä huuhteluainetta pestessäsi pyykkiä, koska pyykistä tulee nukkaista ja pehmeää kuivauksen jälkeen.
▶ Nukkasuodattimien puhdistus: Puhdista nukkasuodatin jokaisen kuivausjakson jälkeen.
▶ Tuuletus: Varmista, että laite on riittävästi tuuletettu (katso ASENNUS).
Kondenssiveden uudelleenkäyttö: Kerättyä kondenssivettä voidaan käyttää höyrysilitysraudassa. Ennen tätä se tulee suodattaa hienon siivilän tai kahvisuodattimen läpi. Suodatin poistaa pienimmät hiukkaset.

Huomautus:

Seuraavissa luvuissa olevat kuvat voivat poiketa ostamastasi mallista, teknisten muutosten ja eri malliversioiden vuoksi.

3.1 Kuva laitteesta

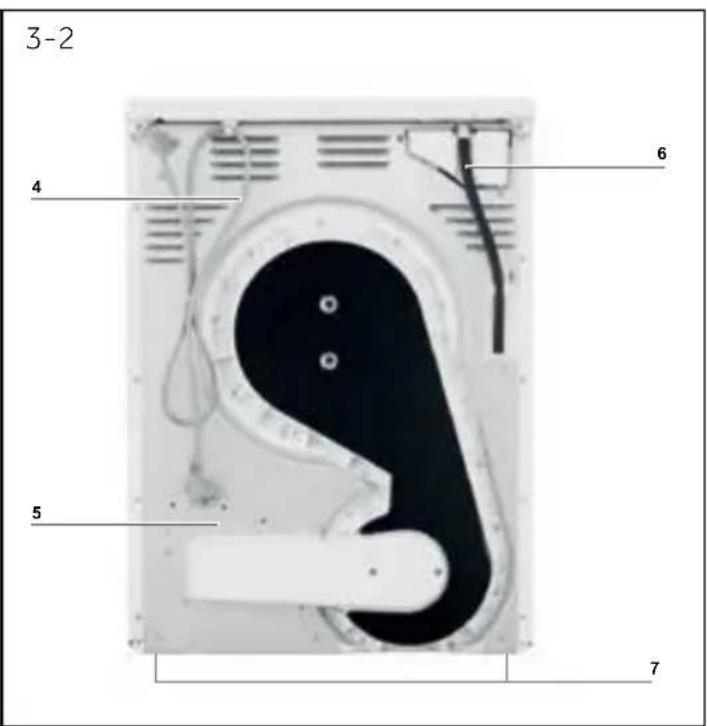

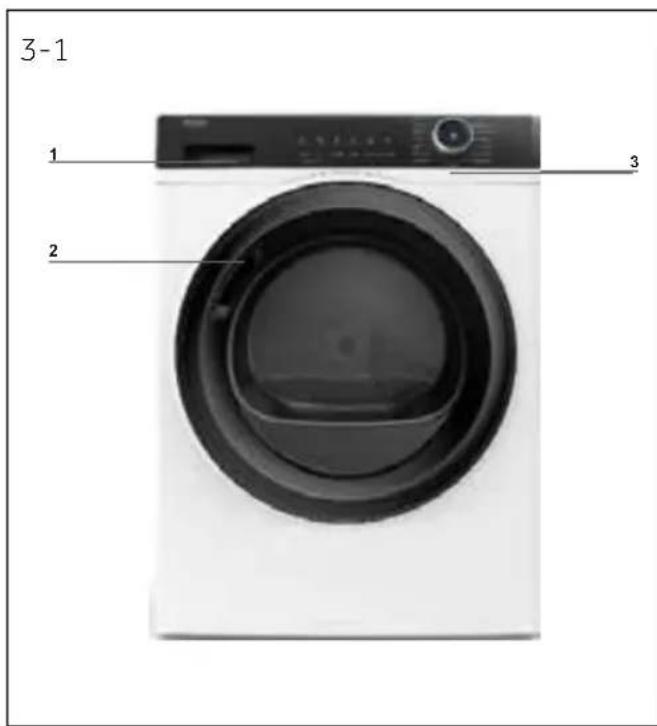

Etuosa (Kuva 3-1): Takaosa (Kuva 3-2):

3-1 1 2 3

3-2 4 6 5 7

1 Vesisäiliö
2 Rumpukuivaajan luukku
3 Ohjauspaneeli

4 Virtajohto
5 Takalevy
6 Tyhjennysaukko
7 Säädettävätjalat

3.2 Varusteet

Tarkista lisävarusteet ja tuotteen mukana toimitetut oppaat, tämän luettelon mukaisesti (kuva 3-3):

3-3

Poistoletku

Energiatarra

Takuutodistus

Käyttöopas

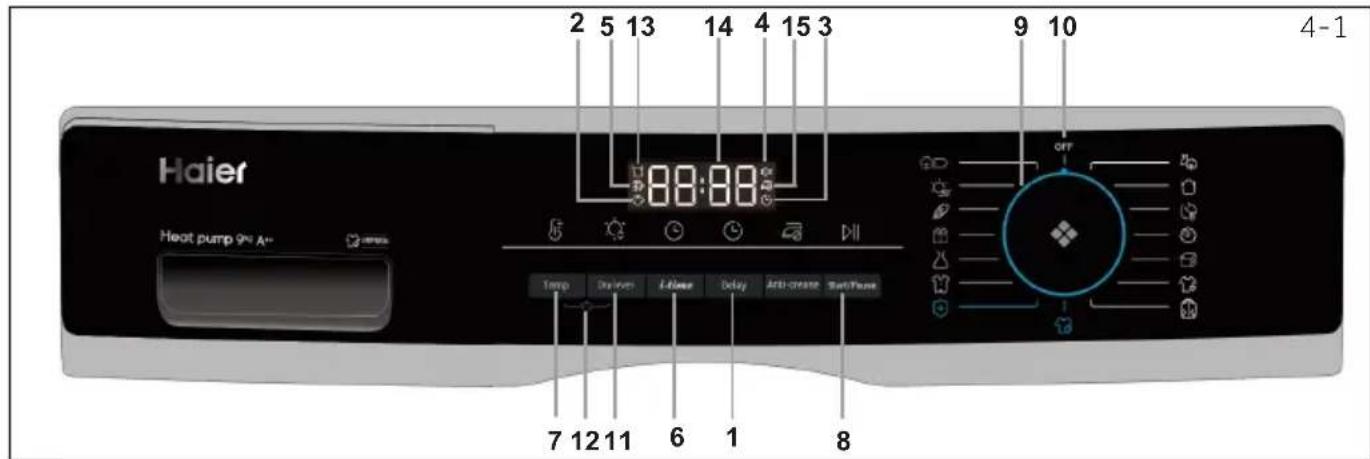

1 Viivepainike
2 Lapsilukon merkkivalo
3 Viiveen ilmaisin
4 Äänimerkin ilmaisin
5 Puhdista suodatin merkivalo

6 Aikapainike
7 Lämp. painike
8 Käynnistä/pysäy-tä-painike
9 Ohjelmanvalitsin
10 Virtapainike

11 Kuivaustason painike
12 Lapsilukkopainike
13 Tyhjennä säiliö painike
14 Näyttö
15 Rypynestoilmaisin

Viivetoiminto käynnistyksen viivästykselle, paina painiketta ajan asettamiseksi (0 - 12 tunnin välillå). Kun aktivoitu, ilmaisimen kuvake (kuva 4-2) syttyy.

uomautus

Tämä toiminto tulee asettaa, kun kaikki lisätoiminnot ovat päättyneet, muutoin toiminto poistetaan käytöstä automaattisesti, kun nuppia kierretään tai painiketta painetaan.

4.2 Lapsilukon merkkivalo

Lapsilukko on tarkoitettu estämään lapsia muuttamasta ohjelman asetuksia. Toiminnon aktivoimiseksi kun ohjelma on käynnistetty, paina Kuivaustaso ja Lämp. -painikkeita (kuva 4-3) samanaikaisesti 3 sekuntia, kunnes ilmaisimen kuvake syttyy. Poista käytöstä painamalla näitä painikkeita uudelleen 3 sekuntia.

Kun jakso päättyy tai virransyöttö katkeaa, toiminto perutaan automaattisesti.

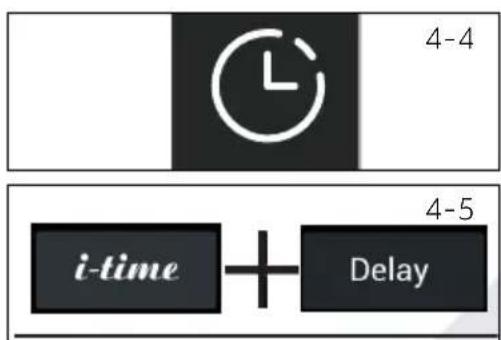

4.3 Viiveen ilmaisin

Kun Viiveohjelma (kuva 4-4) valitaan, se syttyy.

4.4 Äänimerkin merkkivalo

Äänimerkki ilmoittaa käyttäjälle äänellä, kuten piippaus. Se on pois käytöstä oletuksena. Aktivoi äänimerkki painamalla Viive- ja i-time -painikkeita samanaikaisesti 3 sekuntia tai kunnes äänimerkki kuuluu. Poista käytöstä painamalla näitä painikkeita uudelleen 3 sekuntia.
4-Ohjauspaneeli

4-6

4.5 Puhdista suodatin merkkivalo

Tämä merkkivalo on tarkoitettu muistuttamaan käyttäjiä suodattimen puhdistamisesta ennen käyttöä. Kun tämä kuvake (katso kuva 4-6) syttyy, tulee suodatin puhdistaa ennen käyttöä. Katso luku Nukkasuodattimen puhdistus tai Kondenssisuodattimen puhdistus käyttöohjeessa.

uomautus

Merkkivalo vilkkuu muistutuksena suodattimien puhdistamisesta.

4-7

i-time

4.6 i-time painike

Tällä toiminnolla voidaan säätää jakson kestoa henkilökohtaisten tarpeiden mukaan. Tätä toimintoa voidaan käyttää vain Ajastin- ja i-Refresh -ohjelmissa. Painiketta voidaan myös käyttää Viivetoiminnon ajan säätöön.

4-8

Temp.

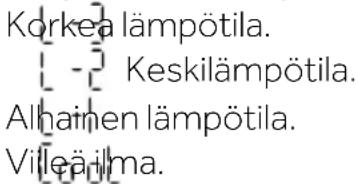

4.7 Lämp. painike

Tällä painikkeella asetetaan kuivauslämpötila henkilökohtaisten tarpeiden tai vaatimusten mukaan. Tasoja on 4 ja vastaava näyttö on esitetty alla:

Korkea lämpötila. - - Keskilämpötila. Alhainen lämpötila. Villeä ilma.

4-9

4.8 Käynnistys/tauko-painike

Paina Käynnistys/tauko (kuva 4-9) kuivausjakson käynnistämiseksi. Paina painiketta uudelleen kuivausjakson keskeyttämiseksi – merkkivalo vilkkuu. Jatka painamalla painiketta uudelleen.

4-10

OFF

4.9 Ohjelmanuppi

Valitse yksi 15 ohjelmasta nupilla (POIS ei sisälly) (kuva 4-10). Katso lisätietoja käyttöohjeen Ohjelmatilat luvusta.

4-11

OFF !

4.10 Virtapainike

Käynnistääksesi koneen, käännä nuppi mihin tahansa asentoon (paitsi POIS). Koneen sammuttamiseksi, käännä nuppi POIS-asentoon (kuva 4-11).

4.11 Kuivaustason painike

Paina painiketta (kuva 4-12) pyykin lopullisen kosteus-pitoisuuden asettamiseksi jakson päättyessä. Näyttö on kuin alla on esitetty:

H-3 Kaappikuiva
Valmis käytettäväksi
H -1 Silityskuiva

Aktivoi lapsilukkotoiminto, kun jakso on käynnistetty painamalla 2 painiketta (kuva 4-13) 3 sekuntia, kunnes merkkivalokuvake syttyy. Poista käytöstä painamalla 2 painikkeita uudelleen 3 sekuntia.

4.13 Tyhjennä säiliö merkkivalo

Tämä merkkivalo muistuttaa, että vesisäiliö on vaihdettava (kuva 4-14). Tärkeää: Tyhjennä vesisäiliö jokaisen kuivausjakson päätteeksi. Katso luku Vesisäiliön tyhjennys käyttöohjeessa.

4.14 Näyttö

Näyttää jäljellä olevan ajan, viiveajan ja muita liittyviä tietoja (kuva 4-15).

DryLevel 4-12

Jäljellä oleva aika on oletusarvo, joka lasketaan uudelleen riippuen lisäohjelma-asetuk-sista ja pyykin kosteuspitoisuudesta.

4.15 Rypistymisenestoilmaisin

Rypistymisenestotoiminto vähentää vaatteiden rypistymistä. Rumpu pyörii kuivausjakson jälkeen vaatteiden suoristamiseksi niin, ettei vaatteiden unohtaminen koneeseen ei haittaa. Rypistymisenesto on pois päältä oletuksena (kuva 4-16). Kun ohjelma on valittu, kuvake syttyy ja rumpu jatkaa pyörimistä kuivausjakson jälkeen 1-12 tuntia viileällä ilmalla. Käyttäjä voi pysäyttää toimin-non milloin tahansa avaamalla luukun tai sammutta-malla koneen.

4-16

Ohjelma		Oletus-kuivaus-taso	Pyykki	Enimmäistäyttö-määrä kg8 9 10			Ole-tus-aika	Lämpötila
		Valmis käytettäväksi	Puuvillavaatteet tai -takit	8 9 10 2.30 60-65°C
	Sekalaiset	Kaappikuiva	Sekalaiset kuivat useammas-ta tekstiilistä	5 6 6,6 2.30 60-65°C
	Keinokuitu	Valmis käytettäväksi	Keinokuiduille	4 4,5 5 1.30 50-55°C
[48AS]	Pikapesu 30'	/ Kiinteä 30 minuutin kuivaus 0.5 0.5 0.5 0.30 50-55°C
	Ajustettu	/	Sekalaiset tekstiilit ja käyttäjä voi määrittää kui-vausajan itse	-	-	- 0.40 50-55°C
	Hellävarainen	Valmis käytettäväksi	Herkille tekstiileille, kuten silkki, alusvaatteet jne.	2 2	2 1:00 50-55 °C
	Vauvanvaat-teet	Kaappikuiva	Vauvanvaatteet ja alusvaat-teet, jotka vaativat steriloinnin korkeassa lämpötilassa.	3 4 4.4 1.20 60-65°C
	Villa	/	Villavaatteille	3 3	3 0.30 50-55 °C
	Lämmitys	/	Nopea kuivausjakso vaattei-den kosteudenpoistoon ja lämmittämiseksi miellyttä-vään käyttöön	4	5 5,5 0.30 50-55°C
	Untuvapeite	/	Untuvatäytteisille vaatteille	1	1	1	1.30	60-65°C
	Jrheiluvaatteet	Valmis käytettäväksi	Urheiluvaatteille	4 4,5 5 1.30 60-65°C
	i-Refresh**)	/	Kiinteä 30 minuutin kuivaus vaatteiden tuulettamiseksi ja steriloimiseksi	-	-	- 0.30 50-55 °C
	Tilaa vievät	Kaappikuiva	Raskaat ja suuret kappaleet, kuten vuodevaatteet tai pyyhkeet jne.	4 4,5 5 2.00 60-65°C
	Paidat	Valmis käytettäväksi	Erityisesti paidoille 1 tunnin rypi-stymiseneston oletusasetuksella	4 4,5 5 0.40 60-65°C
	Hygienia	Kaappikuiva	Tekstiileille, kuten puuvilla, sekalaiset, urheilu jne. Teksti-ilejä, kuten villa, silkki, paidat, vuodevaatteet ei suositella	-	-	- 3.30 60-65°C

*)

EN 61121 testiohjelman asetukseksi suosittelemme kondenssiveden tyhjentämistä ulkoisesti tyhjennysletkun kautta, kun täysi pyykkimäärä kuivataan Puuvillaohjelmalla Tämä estää tarpeen tyhjentää vesisäiliö ohjelman aikana.

**}

I-Refresh on Haierin patentoima toiminto, joka poistaa hajuja ja ryppyjä, bakteereja ja punkkeja ja tuulettaa vaatteet lyhyessä ajassa Pyörittämällä ja ravistamalla, ilma puhalletaan tuuletettuihin ja suoristettuihin vaatteisiin, myös herkät ja pesemättömät vaatteet voidaan hoitaa. Toiminto on asetettu kiinteällä 30 minuutin kuivausjaksolla.

Lämpöpumpputekniikka

Kondenssikuivaaja lämmönvaihtajalla on erinomainen koskien tehokasta energiankulutusta. Nämä ohjearvot on määritetty vakio-olosuhteissa. Arvot voivat erota annetuista johtuen yli- tai alijännitteestä, tekstiilityypistä kuivattavan pyykin koostumuksesta, pyykin jäännöskosteudesta ja pyykkimäärästä.

Ohjelma Puuvilla / pellava (10kg A++)	Linkousno-peus kierr./min	Jäännös-kosteus %	Aika h:min	Energian kulutus kWh
Kaappikuiva H-3	1000 n. 60	4.40 2,34
Valmis käytettäväksi H-2	1000 n. 60	4.29 1,98
Silityskuiva H-1	1000 n. 60	3.18 1,62

Ympäristöystävällinen käyttö

▶ Linkoa pyykki mahdollisimman kuivaksi ennen sijoittamista rumpukuivaajaan.
▶Vältä rumpukuivaajan ylitäyttöä.
▶Ravista pyykki irtonaiseksi ennen sijoittamista rumpukuivaajaan.
▶ Valitse sopiva kuivausohjelma. Varmista, että pyykkiä ei kuivata turhan kauan.
▶Käytä rumpukuivaajaa puhtailla suodattimilla.

7-Ehdotuksia ja vinkkejä

7.1 Tärkätty pyykki

Tärkätty pyykki jättää tärkkelyskalvon rumpuun eikä se sovellu kuivaajalle.

7.2 Huuhteluaine

Älä käytä huuhteluainetta pestessäsi pyykkiä, koska pyykistä tulee nukkaista ja pehmeää kuivauksen jälkeen.

7.3 Soft care vaatteet

"Soft care vaatteiden" käyttö voi johtaa nukkasuodattimien pinnoitukseen. Tämä voi johtaa suodattimien tukkeutumiseen. Näissä tapauksissa suosittelemme, että soft care -vaat-teita ei käytetä tai toinen merkki valitaan. Noudata kaikissa tapauksissa valmistajan ohjeita.

7.4 Pienet täyttömäärät

Jos täyttömäärä on alle 1,0 kg, tulee "Ajastin"-ohjelma valita, koska automaattinen kuivaustason havaitseminen voi olla virheellinen.

7.5 Luukku auki

Luukku tulee jättää raolleen, kun laitetta ei käytetä niin, että luukun tiiviste pysyy hyvässä kunnossa.

7.6 Huoltoläppä

Varmista, että huoltoläppä on aina suljettu käytön aikana.

7.7 Rypistymisenesto

Jos pyykkiä ei poisteta ohjelman päätymisen jälkeen, liikkuu rumpu ajoittain rypistymisen estämiseksi. Rypistymisenestojakso on n. 60 minuuttia.

7.8 Silitettävä pyykki

tulee kuivata tasolle SILITYSKUIVA. Tämä mahdollistaa silittämisen käsin tai koneella.

7.9 Jäljellä oleva aika

Ohjelman kestoon vaikuttaa seuraavat tekijät: kangastyyppi, täyttömäärä, imukyky, haluttu kuivaustaso, sekä pesukoneen linkousnopeus. Elektroniikka rekisteröi nämä tekijät ohjelman aikana ja jäljellä oleva aika säädetään tämän mukaan.

7.10 Erittäin suuret pyykit

pyrkivät kiertymään. Jos haluttua kuivaustasoa ei saavuteta, erottele pyykki ja kuivaa uudelleen aikaohjelmalla (AJASTIN).

7.11 Erityisen herkät vaatteet

Tekstiilit, jotka voivat helposti kutistua tai menettää muotonsa, kuten esim. silkki, alusvaatteita jne. ei tule kuivata koneessa. Laita herkät vaatteet pesupussiin ja vältä ylikuivaamasta niitä.

7.12 Paidat ja kudotut

tulee kuivata tasolle SILITYSKUIVA kutistumisen välttämiseksi. Venytä tai vedä vaatteet muotoon tämän jälkeen.

7.13 Äänimerkki

Äänimerkki kuuluu:

▶kun vesisäiliö on täynnä
▶vian tapahtuessa

Äänimerkki voidaan myös valita seuraavissa tapauksissa:

▶ohjelman päättyessä
▶kun painiketta painetaan
▶kun ohjelmavalitsinta kierretään

8-Päivittäinen käyttö

8.1 Laitteen valmistelut

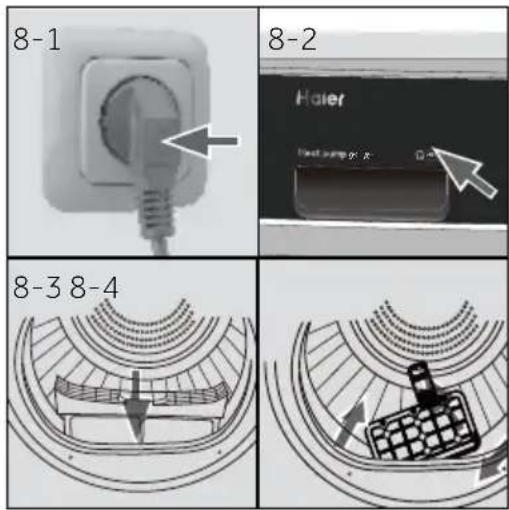

1. Kytke laite verkkovirtaan (220 - 240 V \~ / 50 Hz) (kuva 8-1) Katso myös luku ASENNUS.

2. Varmista, että:

▶vesisäiliö on tyhjennetty ja asennettu oikein. (Kuva 8-2)

▶nukkasuodatin on puhdas ja oikein asennettu. (Kuva 8-3)

▶kondenssisuodatin on puh- das ja oikein asennettu (kuva 8-4).

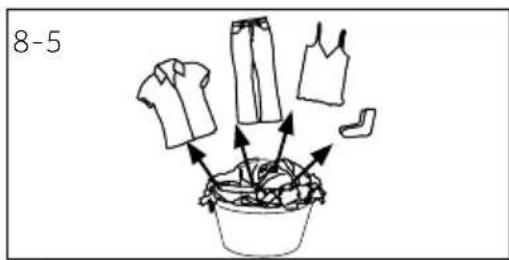

8-5

8.2 Pyykin valmistelu

▶Lajittele vaatteet tyypin mukaan (puuvilla, teko-kuidut, villa jne.). Kuivaa vain pyykkiä, joka on lingottu.

Tyhjennä kaikki terävät tai syttyvät esineet taskuista, kuten avaimet, sytyttimet ja tulitikut. Pois-ta kovat koriste-esineet, kuten rintakorut.

▶Sulje vetoketjut ja koukut, varmista, että napit on ommeltu kiinni kunnolla ja aseta pienet vaatteet, kuten sukat, rintaliivit jne. pesupussiin.

▶ Levitä suuret tekstiilit kuten lakanat, päiväpeit-teetjne. auki.

▶ Noudata pesumerkinnöissä olevia ohjeita ja kui- vaa ainoastaan koneellisen kuivauksen kestävät vaatteet

▶Erottele valkoiset vaatteet värillisistä.
▶Levitä suuret tekstiilit kuten lakanat, päiväpeitteet jne. auki.

• Vuodevaatteet ja tyynynpäälliset tulee sulkea niin, että pienet vaatteet eivät pääse niiden si-sään.
  ▶ Sulje vetoketjut ja koukut, ja sido vyöt ilman metalliosia, esiliinan nauhat jne. yhteen.
  ▶ Sijoita pienet vaatteet, kuten sukat, vyöt, rintaliivit jne. pesupussiin.
  ▶Varmista, että napit on ommeltu tiukkaan.
• Ompele kiinni tai irrota metalliosat vaatteista, kuten metallinapit, rintaliivien kaaret ennen asettamista laitteeseen. Muutoin nämä voivat irrota ja aiheuttaa melua tai vaurioittaa rumpua.
• Älä kuivaa rypistymättömiä vuodevaatteita liikaa. Ne voivat rypistyä. Kuivaa lopuksi ilmassa.
• Trikoot (esim. T-paidat, alusvaatteet) voivat joskus kutistua kuivaamisen aikana. Käytä vain kui- vaustasoa SILITYSKUIVA ja vedä ne muotoon jälkeenpäin.
  ▶ Esikuivatuille, monikerroksisille vaatteille tai loppukuivaukseen tulee valita aikaohjelma (AJASTIN).

Täyttömääräviitteet

Lakanat (yhden hengen) Puuvilla N. 800 g
Sekalaiset vaatteet / N. 800 g
Takit Puuvilla N. 800 g
Farkut / N. 800 g
Haalarit Puuvilla N. 950 g
Pyjamat / N. 200 g
Paidat	/ N. 300 g
Sukat	Sekakuidut	N. 50 g
T-paidat	Puuvilla N. 300 g
Alusvaatteet	Sekakuidut	N. 70 g

8.3 Koneen täyttäminen

▶Erottele ja aseta esilajiteltu pyykki.

▶Varo ylitäyttöä.

▶ Sulje luukku huolellisesti. Varmista että pyykit eivät jää puristuksiin luukun väliin.

8.4 Pyykin poistaminen ja lisääminen

Ohjelma voidaan keskeyttää milloin tahansa pyykin lisäämiseksi tai poistamiseksi:

▶Avaa luukku. Jakso keskeytyy.

Poista tai lisää pyykkiä varovasti! Rummun sisäosa tai itse pyykki voi olla kuuma. Palovammanvaara.

Jatka ohjelmaa painamalla "Käynnistys/tauko" painiketta, kun luukku on suljettu.

ROITUS!

Ei-kankaiset, sekä pienet, irralliset tai teräväreunaiset esineet voivat aiheuttaa toimintahäiriöitä ja vaurioittaa vaatteita sekä konetta.

VAROITUS!

Älä sammuta konetta ennen kuin kuivausjakso on päättynyt, jos vaatteita ei voida pois-taa nopeasti ja levittää lämmön vapauttamiseksi.

8.5 Kuivaajan täyttö

1. Sijoita pyykki tasaisesti rumpuun. Älä ylitäytä kui-vaajaa.
2. Käynnistääksesi koneen, käännä nuppi mihin ta-hansa asentoon (paitsi POIS) (kuva 8-7).

OFF I

8-7

iomautus

Huuhteluaineita tai vastaavia tuotteita tulee käyttää valmistajan ohjeiden mukaan.

8-10

OFF I

8-11

8-12

8.6 Aseta ohjelma ja käynnistä

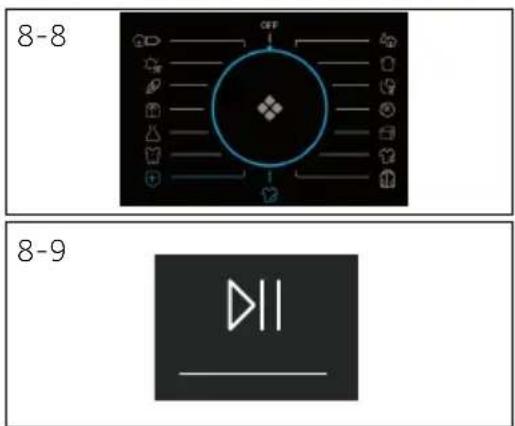

1. Valitse yksi 15 ohjelmasta nupilla (POIS ei sisälly) (kuva 8-8) ja sen oletusasento näytetään.
2. Aseta toiminnot, kuten lämpötila, kuivaustaso, viive. Paina sitten Käynnistys/tauko painiketta (kuva 8-9) kuivausjakson käynnistämiseksi.

8.7 Kuivausjakson päättyessä

Rumpukuivaaja pysähtyy automaattisesti, kun kuivausjakso päättyy. Näytöllä näkyy END n. 5 sekuntia. Avaa rumpukuivaajan luukku ja poista pyykki. Jos vaatteita ei poisteta koneesta, ry- pistymisenestotoiminto käynnistyy automaattisesti ja näytöllä näkyy 0:00 (Tämä toiminto on käytettävissä vain joissakin ohjelmissa).

1. Koneen sammuttamiseksi käännä nuppi POIS-asentoon (kuva 8-10).

2. Irrota rumpukuivaaja virtapistokkeesta (kuva 8-11).

3. Tyhjennä vesisäiliö jokaisen kuivausjakson päätteeksi (kuva 8-12).

4. Puhdista nukkasuodatin jokaisen kuivausjakson päätteeksi (kuva 8-13).

5. Puhdista kondenssisuodatin jokaisen kuivausjakson päätteeksi (kuva 8-14).

Hoitotaulukko

Pesu

Pestävä jopa 95 °C tavanomainen käsittely

Pestävä jopa 60 °C tavanomainen käsittely

Pestäväjopa 60°C hellävarainen käsittely

Pestävä jopa 40 °C tavanomainen käsittely

Pestäväjopa 40 °C hellävarainen käsittely

Pestävä jopa 40 °C erittäin hellävarainen käsittely

Pestäväjopa 30 °C tavanomainen käsit- tely

Pestäväjopa 30°C hellävarainen käsittely

Pestävä jopa 30 °C erittäin hellävarainen käsittely

Käsinpesu maks. 40 °C Äla pese

Valkaisu

Kaikenlainen valkaisu sallittu

Vain happipitoinen / ei-klooripitoinen valkaisu

Älä valkaise

Kuivaus

Rumpukuivaus mahdollinen normaalissa lämpötilassa

Rumpukuivaus mahdollinen matalassa lämpötilassa

Älä käytä rumpukui- vausta

Pyykkinaru Tasainen kuiva

Silitys

ISilitys enintään 200 °C lämpötilassa

|Silitys keskimäärin 150 °C lämpötilassa

ISilitys matalassa, enintään 110 °C lämpötilassa ilman höyryä (höyrysilitys voi aiheuttaa peruutta-mattomia vahinkoja vaatteille)

Älä silitä

9- Kunnossapito ja puhdistaminen

9.1 Nukkasuodattimen puhdistus

Puhdista nukkasuodatin jokaisen kuivausjakson jälkeen.

1. Poista nukkasuodatin rummusta (kuva 9-1).

2. Avaa nukkasuodatin (kuva 9-2).

3. Poista nukka nukkasuodattimesta (kuva 9-3).

4. Asenna puhdistettu nukkasuodatin rumpukuivaa- jaan (kuva 9-4).

9.2 Kondenssisuodattimen puhdistus

Puhdista nukkasuodatin jokaisen kuivausjakson jälkeen.

1. Avaa luukku (kuva 9-5).
2. Poista nukkasuodatin sen etukanavasta (kuva 9-6).
3. Vedä kondenssisuodatin ulos ilmakanavasta (kuva 9-7).
4. Irrota sienija puhdista suodatinseula jäämistä (kuva 9-8).
5. Asenna sieni kondenssisuodattimeen.

iomautus

Jos nukka- / kondenssisuodatin on erittäin likainen, voidaan se pestä juoksevan veden alla. Anna sen kuivua ennen käyttöä.

9.3 Tyhjennä vesisäiliö

Höyry tiivistyy käytön aikana ja se kerätään vesisäiliöön. Tyhjennä vesisäiliö jokaisen kuivausjakson päätteeksi.

1. Poista vesisäiliö sen kotelosta (kuva 9-9).
2. Tyhjennä vesisäiliö (kuva 9-10).
3. Asenna vesisäiliö rumpukuivaajaan (kuva 9-11).

Älä käytä vettä juomiseen tai ruoanlaittoon.

9.4 Rumpukuivaaja

Pyyhi rumpukuivaajan ulkopinta ja ohjauspaneeli kostealla pyyhkeellä. Älä käytä orgaanisia liuottimia tai syövyttäviä aineita laitteen vaurioitumisen välttämiseksi.

9.5 Rumpu

Kun laitetta on käytetty jonkin aikaa, voi vaatteiden hoitotuotteet tai vedessä oleva kalkki muodostaa lähes näkymättömän kalvon rummun sisäpintaan. Poista se käyttämällä kosteaa pyyhettä ja pesuainetta. Älä käytä orgaanisia liuottimia tai syövyttäviä aineita laitteen vaurioitumisen välttämiseksi.

9.6 Haihdutin

Jos haihdutin kondenssisuodattimen takana on likainen, voidaan se puhdistaa pölynimurilla. Varmista, että haihdutin ei vaurioidu puhdistuksen aikana.

Monet ongelmat voidaan ratkaista itse ilman erityistä asiantuntemusta. Ongelmien ilmetessä tarkista kaikki esitetyt ratkaisut ja noudata alla olevia ohjeita ennen kuin otat yhteyttä huoltopalveluun. Ota yhteyttä ASIAKASPALVELUUN.

VAROITUS!

Ennen huoltoa, kytke laite pois päältä ja irrota verkkopistoke pistorasiasta.
Sähkölaite tulee huoltaa ainoastaan valtuutetun sähköasentajan toimesta, koska virheellisestä korjauksesta voi aiheutua huomattavia vahinkoja.
- Jos virtajohto on vaurioitunut se tulee vaihtaa valmistajan, huoltoliikkeen tai muun ammattitaitoisen henkilön toimesta, vaaran välttämiseksi.

Vianetsintä virhekoodien kanssa

Koodi Syy Ratkaisu
F2	Tyhjennyspumpun vika. Ota yhteys asiakaspalve-	luun.
F32	Kondensaattorin lämpöanturi piiri auki tai oikosu-	Ota yhteys asiakaspalve-
F33	lussa.	luun.
F4	Pyykin lämpötila rummussa ei muutu. Ota yhteys asiakaspalve-	luun.
FC2	Yhteysvirhe PCB:n ja näytön välillä. Ota yhteys asiakaspalve-	luun.
L0	Lämpötila liian alhainen.	Käytä kuivaajaa, kun ilman lämpötila on yli 5 °C.

Jos virhekoodi tulee esiin toimenpiteiden jälkeenkin, sammuta laite, irrota se virransyötöstä ja ota yhteyttä asiakaspalveluun.

Vianetsintä ilman virhekoodeja

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Rumpukuivaaja ei toimi.	Heikko liitäntä verkkovirtaan.Sähkökatkos.Kuivausohjelmaa ei ole asetettu.Laitetta ei ole kytketty päälle.Vesisäiliö on täynnä.Luukkua ei ole suljettu kunnolla.	Tarkasta liitäntä verkkovirtaan.Tarkista virransyöttö.Aseta kuivausohjelma.Kytke laite päälle.Tyhjennä vesisäiliö.Sulje luukku huolellisesti.
Rumpukuivaaja ei toimi ja näytöllä näkyy End.	Pyykki on saavuttanut ohjelman määrittämän kuivaustason.	Tarkasta, onko ohjelma-asetukset sopivat.
Kuivausaika on liian pitkä ja tulokset eivät ole tyydyttävät	Ohjelma-asetukset väärät.Suodatin tukossa.Haihdutin tukossa.Rumpukuivaaja ylitäytetty.Pyykki on liian märkä.Ilmakanava tukossa.	Varmista, että oikea ohjelma on valittu.Puhdista suodatinverkko.Puhdista haihdutin.Vähennä pyykin määrää.Linkoa pyykit ennen kuivausta.Tarkasta ja puhdista ilman-vaihtokanava.
Jäljellä oleva aika näytöllä pysähtyy tai hyppii.	Jäljellä olevaa aikaa säädetään jatkuvasti seuraavien tekijöiden mukaan.Pyykkityyppi.Täyttömäärä.Pyykin kosteustaso.Ympäristölämpötila.	Automaattinen säätö on nor-maali toiminta.

11.1 Valmistelut

Poista kaikki pakkausmateriaalit, mukaan lukien polystyreenipohja. Avatessasi pakkausta, voit havaita vesipisaroita. Tämä on tavallista johtuen tehtaalla suoritetuista testeistä.

Huomautus

Hävitä pakkausmateriaali ympäristöystävällisesti. Lisätietoja hävittämisestä saat jälleenmyyjältä tai paikallisilta viranomaisilta.

VAROITUS!

Kuivaajan on annettava olla paikallaan kaksi tuntia kuljetuksen ja asennuksen jälkeen.

11.2 Kuljetus ja odotusaika

Kuljeta laitetta vain vaaka-asennossa. Huoltovapaa voiteluöljy sijaitsee kompressorin kotelossa. Tämä öljy voi valua ulos suljetusta putkijärjestelmästä, jos laite kallistuu kuljetuksen aikana. Ennen kuin laite liitetään virransyöttöön, odota 2 tuntia, jotta öljy palaisi koteloon.

Laite on asennettava tasaiselle ja tukevalle pinnalle. Asetajalat halutulle tasolle (kuva 11-1).

11.4 Asennus työtason alle

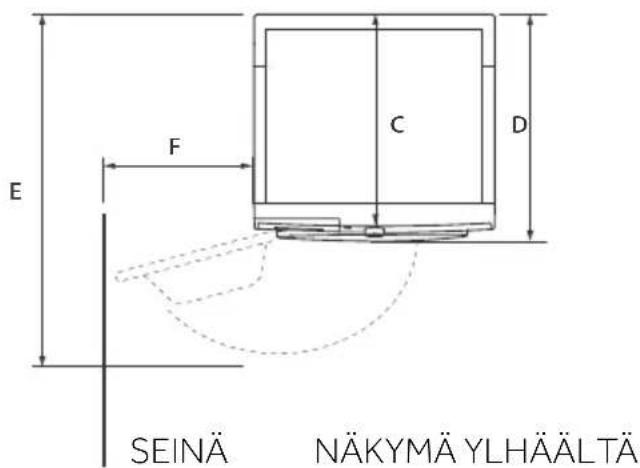

Aukon mittojen tulee olla vähintään mittojen mukaiset (kuva 11-2).

1. Aseta laite aukon lähelle. Varmista, että kaikki liitännät ovat käytettävissä ja toimivat.
2. Säädä kaikki jalat tukevan ja tasapainotetun asen- non varmistamiseksi.
3. Asenna laite oikein aukkoon.
4. Varmista riittävä ilmanvaihto.

11.5 Sähköliitäntä

Ennen laitteen liittämistä verkkovirtaan, tarkista että:

paikallinen verkkojännite, pistoke ja sulake ovat yhteensopivia laitteen tyyppikilvessä mainittujen arvojen kanssa.
pistorasia on maadoitettu, ja ettei jakorasioita tai jatkojohtoja ole käytetty.
▶pistoke ja pistorasia ovat täysin yhteensopivia.
▶ Vain Iso-Britanniassa: UK-pistoke vastaa BS1363A -standardia.

Liitä virtapistoke pistorasiaan. (Kuva 11-3)

VAROITUS!

Jos verkkojohto on vaurioitunut, se tulee vaihtaa valtuutetun huoltoliikkeen (kts. takuutodistus) toimesta vaaran välttämiseksi.

11.7 Pesukoneen ja kuivaajan pinoaminen

Pesukone ja kuivaaja voidaan pinota tilan säästämiseksi (kuva. 11-4). Jokainen pesukone ei sovellu tähän tarkoitukseen. Lisätietoja, sekä vastaava asennussarja on saatavissa paikalliselta jälleenmyyjältä.

Asennusohjeet toimitetaan sarjan mukana.

11.8 Kuivaajan tasapainotus

On tärkeää, että kuivaaja on tasapainossa koneen tehokkaan ja äänettömän toiminnan varmistamiseksi. Kuivaaja tulee tasapainottaa mahdollisimman lähellä lopullista asennuspaikkaa niin, että se seisoo kaikilla neljällä jalalla. Varmista, että kuivaaja ei keinu mihinkään suuntaan.

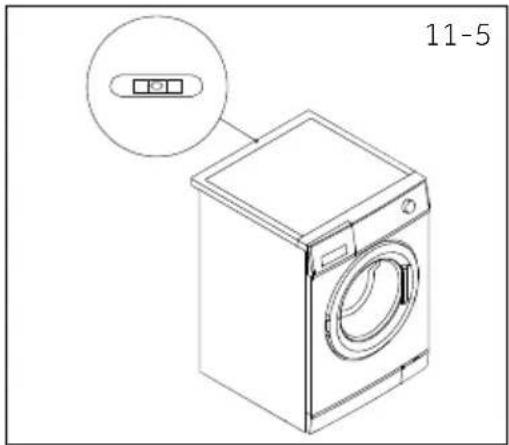

1. Kuivaajan tasapainotus sivusuunnassa (kuva 11-5):

▶Sijoita vesivaaka kuivaajan takaosaan keskelle.
▶Säädä takajalkoja, kunnes kuivaaja on tasapainossa sivusuunnassa.
- Älä koskaan irrota säädettäviä jalkoja kokonaan.

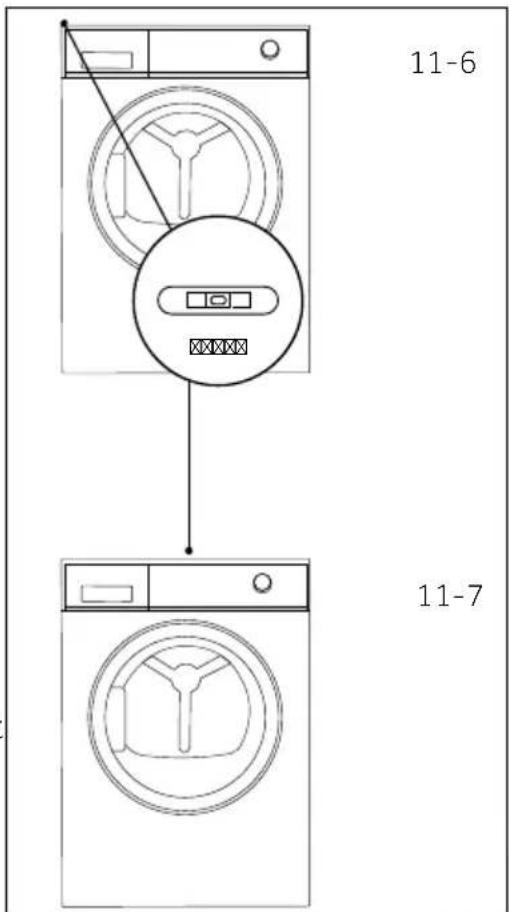

2. Kuivaajan tasapainotus etu-taka suunnassa (kuva 11-6):

▶Aseta vesivaaka vasemmalle puolelle.
▶Säädä vasenta etujalkaa (kierrä alaspäin).
▶Toista toimenpide oikealle jalalle.
▶Painon tulee olla sama molemmalla jalalla.

3. Tarkasta uudelleen, että kuivaaja on tasapainossa (kuva 11-7):

▶Sijoita vesivaaka kuivaajan etuosaan keskelle.
▶Varmista, että kuivaaja ei keinu mihinkään suuntaan.
▶Jos kuivaaja ei ole tasapainossa, toista yllä kuivatut vaiheet.

Tasapainotuksen jälkeen, kuivaajan kulmien tulee olla irti lattiasta ja kuivaajan ei saa keinua mihinkään suuntaan.

11- Asennus

FI

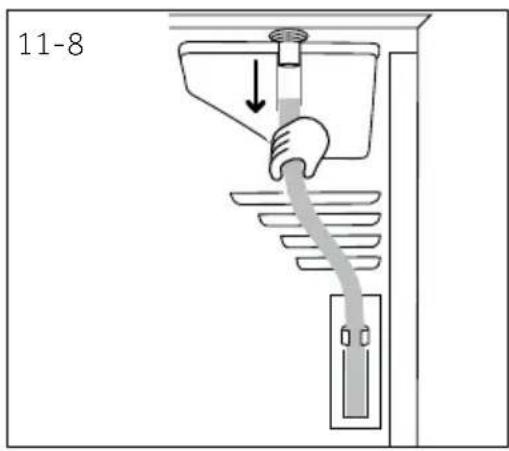

11.9 Tyhjennys

Kuivaaja on varustettu kondenssiyksiköllä, joka kerää veden kuivausjakson aikana. Tämä vesi kerätään irrotettavaan säiliöön, joka sijaitsee kuivaajan vasemmassa laidassa ylhäällä. Kerätty vesi on tyhjennettävä jokaisen kuivausjakson jälkeen tai se voidaan asettaa tyhjen-tämään automaattisesti mukana toimitetulla tyhjennysletkulla.

Suosittelemme, että kuivaaja asetetaan automaattiseen tyhjennykseen etenkin, kuin täysiä pyykkimääriä kuivataan, jolloin vesisäiliötä ei tarvitse tyhjentää kuivausjakson aikana.

11-8

Tyhjennysletkun liitäntä

1. Irrota musta letku liitännästä kuivaajan takaosassa (kuva 11-8).

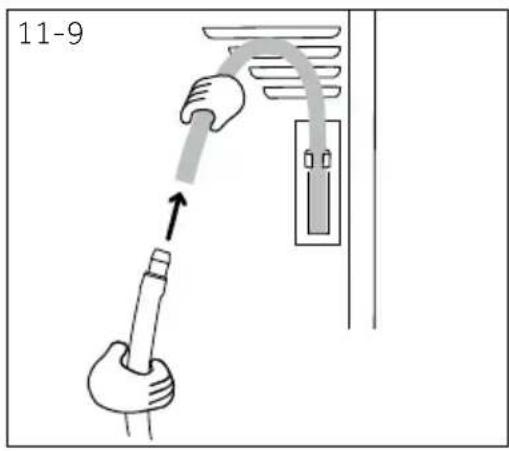

11-9

1. Pura letku auki (toimitetaan kuivaajan mukana) ja liitä se mustaan letkuun (kuva 11-9)

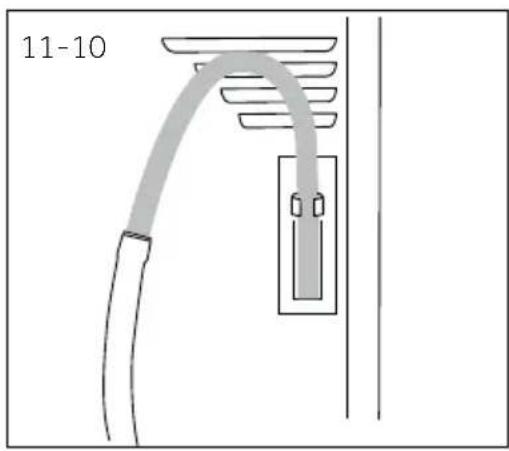

1. Aseta tyhjennysletkun toinen pää altaaseen tai viemäriputkeen (kuva 11-10).

Tuotekortti (EU 392/2012 mukaisesti)

Merkki	Haier
Malli	HD80-A2939HD80-A2939S	HD90-A2939HD90-A2939S	HD100-A2939HD100-A2939S	HD90-A3939HD90-A3939S
Nimelliskapasiteetti (kg)	8 9 10 9
Rumpukuivaajan tyyppi	Kondensaattori
Energiatehokkuusluokka	A++ A+++
Painotettu vuosittainen energiankulutus (AE _c kWh/vuosi) ^1)	235	265	286	200
Rumpukuivaaja automaattisella tai ilman	Automatiikalla
Normaalin puuvillaohjelman energiankulutus ^3) täydellä koneella (kWh/jakso)	1.88	2.10	2.40	1.58
Normaalin puuvillaohjelman energiankulutus ^3) osittaisella täytöllä (kWh/jakso)	1.02	1.20	1.29	0.89
Virrankulutus pois päältä tilassa (W)	0.70	0.70	0.70	0.48
Virrankulutus päälle jätettynä (W)	0.75	0.75	0.75	0.62
Päälle jätetty -tilan kesto (min) ^2)	40
Vakiokuivausohjelma ^5)	Puuvilla
Painotettu vakiokuivausohjelman aika ^5) täydellä ja osittaisella koneella (min)	155	180 150	190
Normaalin puuvillaohjelman ohjelma-aika ^3) täydellä koneella (min)	215	245	260	200
Normaalin puuvillaohjelman ohjelma-aika ^3) osittaisella koneella (min)	120	140	145	118
Kondensaatiotehokkuusluokka ^4)	B
Painotettu vakiokondensaatiote-hokkuus_normaalille puuvillaoh-jelmalle ^3) täydellä ja osittaisella koneella (%)	83	80.8	80.3	85
Normaalin puuvillaohjelman keskimääräinen kondensaatiote-hokkuus ^3) täydellä koneella	81	80	80	85.5
Normaalin puuvillaohjelman keski-määräinen kondensaatiotehokkuus ^3) osittaisella koneella	85	81.5	80.6	84.5
Normaalin puuvillaohjelman pai-notettu äänentehotaso ^3) täydellä koneella (dB)	65
Sisäänrakennettu tai erillinen	Erillinen/sisäänrakennettu

12-Tekniset tiedot

1) Perustuu 160 pesukertaan vakio-oloissa puuvillaohjelmalla täydellä koneella ja osittaisella täytöllä ja pientehotiloissa. Todellinen energiankulutus ohjelmakiertoa varten riippuu laitteen valitusta käyttötavasta.
2) Jos käytössä on virranhallintajärjestelmä.
3) Tämä ohjelma käytettynä täydellä tai osittaisella täyttömäärällä on vakiokuivausohjelma, johon tiedot tarrassa ja tiedotteessa viittaavat. Tämä ohjelma sopii normaalisti märän puuvillapyykin kuivaamiseen ja on energiatehokkain koskien energiankulutusta puuvillalle.
4) Luokka G on tehottomin ja luokka A tehokkain.

Lisätiedot

Virransyöttö (katso arvokilpi) - jännite / virta / syöttö	220-240 V~ 50 Hz/ 2,4/ 550 W (A+++)/ 630 W(A++)
Sallittu ympäristölämpötila 5 °C - 35 °C
Fluorisoitu kasvihuonekaasu	HFC-134a
Tilavuus	0,26 kg (A++)
	0,28 kg (A+++ )
GWP	1430
Tonnia CO2 vastaavasta	0,4

A B

NÄKYMÄ EDESTÄ

E F C D SEINÄ NÄKYMÄ YLHÄÄLTÄ

Tuotteen mitat HD90/80

A: Tuotteen kokonaiskorkeus mm 850

B: Tuotteen kokonaisleveys mm 595

C: Tuotteen kokonaissyvyys (Pääohjauspaneelin kokoon) mm

D: Tuotteen kokonaissyvyys mm 665

E: Avoimen oven syvyys mm 1135

F: Luukun minimietäisyys viereiseen seinään mn

600

Huomautus: Mitat

Pyykkipesukoneen tarkka korkeus riippuu siitä, kuinka kauas jalat ovat ulkona koneen pohjasta. Pyykkipesukoneen asennustilan on oltava vähintään sen mittoja 40 mm leveämpi ja 20 mm syvempi.

Suosittelemme Haierin asiakaspalvelua ja alkuperäisten varaosien käyttöä.

Jos sinulla on ongelmia laitteesi kanssa, tutustu ensin osioon ONGELMANRATKAISU.

Jos ongelma ei ratkea, ota yhteyttä

▶paikalliseen jälleenmyyjään tai

- tutustu huolto- ja tukiosioomme osoitteessa www.haier.com, josta löydät puhelinnumerot ja usein kysytyt kysymykset, ja jonka kautta voit tehdä huoltokutsun.

Ottaessasi yhteyttä asiakaspalveluun, varmistu että seuraavat tiedot ovat saatavilla.

Tiedot löytyvät laitteen tyyppikilvestä.

Malli ____

Sarjanumero ____

Tarkista myös tuotteen mukana toimitettu takuukortti, takuuvaatimusten yhteydessä.

Seuraavat eurooppalaiset osoitetiedot on annettu yleisiä liiketoimintatiedusteluja varten:

Eurooppalaiset Haier-osoitetiedot
Maa* Osoite	Maa* Osoite
Italy	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALY	Ranska	Haier France SAS53 Boulevard Ornano – Pleyad 393200 Saint Denis RANSKA
SPAINPortugali	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Belgia-FRBelgia-NLAlankomaatLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
SaksaItävalta	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenSAKSA	PuolaTšekkiUnkariKreikkaRomaniaVenäjä	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPUOLA
Yhdistynyt-kuningaskunta	Haier Appliances UK Co.Ltd.302 Bridgewater PlaceBirchwood ParkWarrington*Saadaksesi lisätietoja vieraile osoitteessa www.haier.comWA3 6x	Tsekki jaSlovakia	Haier Europe ČR s.r.o.Sokolovsk á 651/136a,186 00 Praha 8Karlin Czech Republic

Haier
