Produkttype	Kondenseringstørretumbler med varmepumpe
Mærke	Haier
Model	HD100-A2979N
Nominel kapacitet	10 kg
Mål (H × D × B)	845 × 600 × 595 mm
Strømforsyning	220-240 V~, 50 Hz, 2,4 A, 550 W
Energiklasse	A+++
Støjniveau (bomuldsprogram fuld belastning)	66 dB(A)
Tilgængelige programmer	14 programmer (bomuld, syntetisk, uld osv.)
Tilladt omgivelsestemperatur	5 °C til 35 °C
Tørringsteknologi	Varmepumpe
Funktion Forsinket start	Ja (1 til 12 timer)
Børnesikring	Ja (knapper låses)
Anti-krøl	Ja (op til 60 minutter)
i-Refresh (opdatering med damp)	Ja
Justerbart tørringsniveau	Klar til opbevaring, klar til strygning, ekstra tørt
Vedligeholdelse	Rengøring af fnugfilter og kondensatorfilter efter hver cyklus
Sikkerhed	Beskyttelse mod overophedning, automatisk stop
Installationstype	Fritstående eller stablet (sæt tilgængeligt)
Justerbare ben	Ja
Jordforbindelse	Obligatorisk (stikkontakt med jord)
Reservedele	Originale Haier-dele tilgængelige via kundeservice
Garanti	Se medfølgende garantikort

Ofte stillede spørgsmål - HD100-A2979N HAIER

Hvad gør jeg, hvis tørretumbleren ikke starter?

Kontrollér først strømforsyningstilslutningen. Sørg for, at stikket er sat ordentligt i, og at der er strøm. Kontrollér, at lågen er ordentligt lukket, og at vandbeholderen ikke er fuld. Vælg et tørreprogram, og tryk på Start/Pause.

Hvad betyder fejlkoden F2 på displayet?

Koden F2 angiver en fejl på afløbspumpen. Dette kan skyldes en blokering eller funktionsfejl. Kontakt Haier kundeservice for at få hjælp.

Hvordan rengør jeg fnugfilteret?

Efter hver cyklus fjerner du fnugfilteret, som sidder i tromlen. Åbn det, og fjern alle fnug i hånden eller under rindende vand. Lad det tørre grundigt, før du sætter det på plads igen.

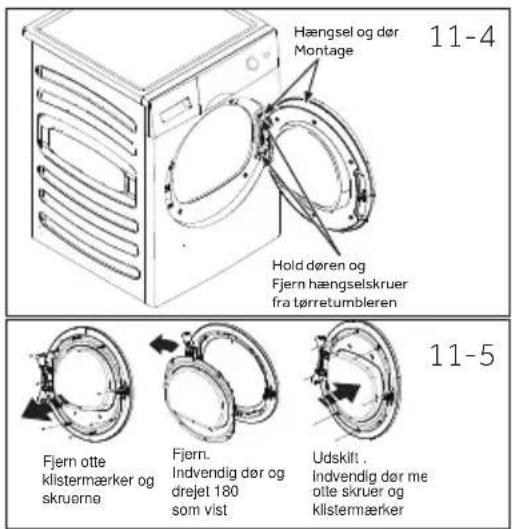

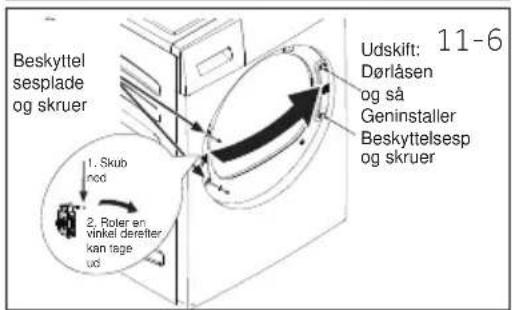

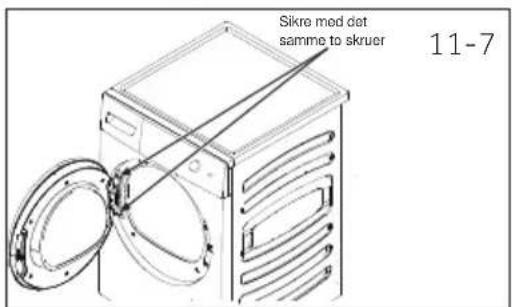

Hvordan vender jeg dørens åbningsretning?

Tag stikket ud af apparatet. Fjern skruerne fra hængslet og slutstykket. Drej indersiden af lågen 180°, og geninstaller låsemekanismen på den anden side. Følg de nøjagtige trin i installationsvejledningen.

Kan jeg bruge skyllemiddel i tørretumbleren?

Det anbefales ikke at bruge skyllemiddel ved vask, hvis du bruger tørretumbleren, da det kan gøre tøjet fnugget og tilstoppe filtrene. Følg producentens anvisninger.

Tørretiden er for lang, hvad skal jeg kontrollere?

Kontrollér, at det valgte program er egnet til stoftypen. Rengør fnugfilteret og kondensatorfilteret. Sørg for ikke at overbelaste apparatet. Tøjet skal være ordentligt centrifugeret (høj centrifugeringshastighed).

Hvordan bruger jeg tørrestativet?

Tørrestativet er designet til sarte genstande som sportssko eller finvask. Åbn lågen, kontrollér at tromlen er tom, placer stativet ved at indsætte låsene i fnugfilterets hul og bagpå. Maksimal vådvægt: 1,5 kg.

Hvad er den maksimale fyldningskapacitet?

Den nominelle kapacitet er 10 kg for tørt tøj (inden tørring). Overskrid ikke denne mængde for at sikre effektiv tørring og undgå skader på apparatet. Se programtabellen for anbefalede mængder pr. stoftype.

Hvordan aktiverer jeg børnesikringen?

Når en cyklus er startet, tryk på knappen til børnesikring i 3 sekunder, indtil ikonet lyser. For at deaktivere gentages processen. Funktionen forbliver aktiv selv efter cyklussens afslutning.

Hvad gør jeg, hvis vandbeholderen er fuld under cyklussen?

Hvis vandbeholderen er fuld, stopper apparatet, og en kontrollampe blinker. Tøm beholderen ved at tage den ud og tømme den, og sæt den derefter på plads igen. Tryk på Start/Pause for at genoptage cyklussen.

BRUGSANVISNING HD100-A2979N HAIER

Brugermanual Varmepumpe-tørretumbler

HD90-A2979 HD100-A2979 HD80-A3979 HD90-A3979 HD90-A3979S HD90-A3S979

DA

Tak fordi du har købt et produkt fra Haier.

Læs disse instruktioner omhyggeligt, inden du bruger denne maskine. Instruktionerne in- deholder vigtige oplysninger, der hjælper dig med at få det bedste ud af maskinen og sikre sikker og korrekt installation, brug og vedligeholdelse.

Opbevar denne vejledning på et passende sted, så du altid kan henvise til den for sikker og korrekt anvendelse af maskinen.

Hvis du sælger maskinen, giver den væk eller efterlader den, når du flytter, skal du sørge for, at du også giver denne vejledning videre, så den nye ejer kan blive bekendt med maskinen og sikkerhedsadvarslerne.

Tegnforklaring

Advarsel! - Vigtige sikkerhedsoplysninger

Generelle oplysninger og tips

Miljøoplysninger

Vær med til at beskytte miljøet og menneskers sundhed. Læg emballagen til genbrug i dertil beregnede containere. Hjælp med at genbruge affald fra elektriske og elektroniske apparater. Smid aldrig apparater mærket med dette symbol, ud sammen med husholdningsaffaldet. Aflever produktet hos dit lokale genbrugsanlæg, eller kontakt din kommune.

ARSEL!

Fare for skade eller kvælning!

Afbryd enheden fra strømmen. Skær strømledningen af og kassér den. Fjern dørens låsemekanisme for at forhindre, at børn og kæledyr lukkes inde i maskinen.

ARSEL!

Apparatet må ikke forsynes via en ekstern koblingsenhed, såsom en timer, eller tilsluttet et kredsløb, der regelmæssigt tændes og slukkes af et værktøj.

DA

Indhold

1-Sikkerhedsoplysninger 4
2-Tilsigtet anvendelse....7
3-Produktbeskrivelse 8
4-Betjeningspanel 9
5-Programmer....12
6-Forbrug....13
7-Forslag og tips 14
8-Daglig brug 16
9-Vedligeholdelse og rengøring 20
10-Fejlfinding....22
11-Installation....24
12-Tekniske data....26
13-Kundeservice....30

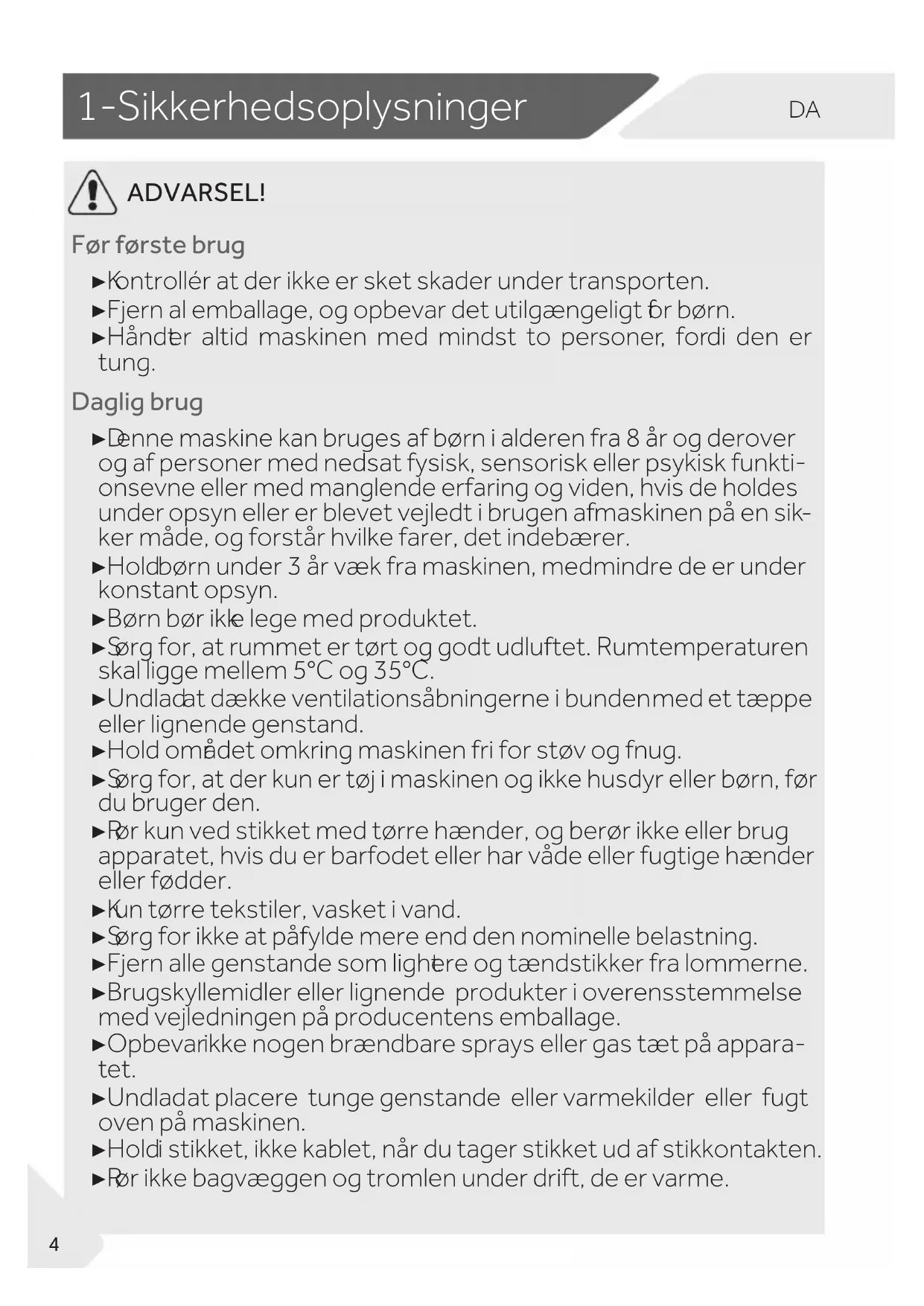

ADVARSEL!

Før første brug

▶Kontrollér at der ikke er sket skader under transporten.
▶Fjern al emballage, og opbevar det utilgængeligt för børn.
▶Hånder altid maskinen med mindst to personer, fordi den er tung.

Daglig brug

▶Denne maskine kan bruges af børn i alderen fra 8 år og derover og af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne eller med manglende erfaring og viden, hvis de holdes under opsyn eller er blevet vejledt i brugen afmaskinen på en sikker måde, og forstår hvilke farer, det indebærer.

▶Holdbørn under 3 år væk fra maskinen, medmindre de er under konstant opsyn.

▶Børn bør ikke lege med produktet.

▶Sørg for, at rummet er tørt og godt udluftet. Rumtemperaturen skalligge mellem 5°C og 35°C.

▶Undladat dække ventilationsåbningerne i bundenmed et tæppe eller lignende genstand.

▶Hold omådet omkring maskinen fri for støv og fnug.

▶Sørg for, at der kun er tøj i maskinen og ikke husdyr eller børn, før du bruger den.

▶Rør kun ved stikket med tørre hænder, og berør ikke eller brug apparatet, hvis du er barfodet eller har våde eller fugtige hænder eller fødder.

▶Fjern alle genstande som lightere og tændstikker fra lommerne.

▶Brugskyllemidler eller lignende produkter i overensstemmelse med vejledningen på producentens emballage.

▶Opbevarikke nogen brændbare sprays eller gas tæt på apparatet.

▶Undladat placere tunge genstande eller varmekilder eller fugt oven på maskinen.

▶Holdi stikket, ikke kablet, när du tager stikket ud af stikkontakten.

▶Pør ikke bagvæggen og tromlen under drift, de er varme.

ADVARSEL!

Daglig brug

▶ ∅r ikke følgende genstande i maskinen:

▶Genstande, der ikke er vaskede.
▶Genstande,der er forurenet med brændbare stoffer, såsom madolie, acetone, alkohol, brændstof, benzin, petroleum, pletfjernere, terpentin, voks, voksfjernere eller andre kemikalier. Dampene kan forårsage brand eller eksplosion. Disse genstande skal altid vaskes i hånden i varmt vand med en ekstra mængde vaskemiddel og derefter tørres i fri luft, før de tørres i maskinen.
▶Genstandeder indeholder polstring eller fyld (f.eks. puder, jakker), da fyldet kan komme ud med risiko for at blive antændt i tørretumbleren.
- Genstande, der indeholder en stør mængde gummi, skumgummi (latexskum) eller gummilignende materialer, såsom badehætter, vandtætte tekstiler, gummibelagte artikler og tøj og puder med skumgummifyld.

▶Drik ikke kondensvand.

▶Brugikke apparatet uden fnugfilteret eller kondensfilteret på plads eller med beskadiget filter.
▶Bemærkat den sidste del af tørrecyklussen foregår uden varme (nedkølingscyklus) for at sikre, at tøjet forbliver ved en temperatur, der ikke forårsager skade på det.
▶Ladikke maskinen være uden opsyn i længere tid, mens den kører. Hvis der er påtænkt et langt fravær, skal tørrecyklusen afbrydes ved at slukke for maskinen og tage stikket ud af stikkontakten.
▶Undladat slukke for maskinen, undtagen hvis tørrecyklussen er færdig, medmindre alle genstande hurtigt kan fjernes og spredes ud, så varmen kan frigives.
▶Slukfor maskinen efter hvert tørreprogram for at spare elektricitet og af sikkerhedsårsager.

▶Rengør fnugfilteret og kondensfilteret efter hvert program (se PLEJE OG RENG∅RING).
▶Brug ikke vandspray eller damp til rengøring af maskinen.
▶Brug ikke kemiske rengøringsmidler til at rengøre apparatet.
▶ Udskiftningaf en beskadiget ledning bør kun udføres af fabrikan- ten, dens serviceagent eller tilsvarende kvalificerede personer for at undgå farer.
▶Føsøg ikke at reparere maskinen selv. I forbindelse med reparation bedes du kontakte vores kundeservice.

Installation

▶Finden placering, der gør det muligt at åbne døren helt. Installer ikke tørretumbleren bag en dør, der kan låses, en skydedør eller en dør med hængsler på den modsatte side af tørretumblerdøren, da dette begrænser den fulde åbning af tørretumblerdøren.
▶Installer appaätet på et godt ventileret, tørt sted.
▶Installeraldrig maskinen udendørs på et fugtigt sted eller i et område, der kan være udsat for vandlækage, som f.eks. under eller i nærheden af en vask. I tilfælde af vandlækage skal du afbryde strømforsyningen og lade maskinen tørre naturligt.

▶Installerog anvend kun maskinen på steder, hvor temperaturen er over 5 °C.

▶Placer ikke maskinen direkte på et tæppe eller tæt på en væg eller møbler.

▶Udsætikke apparatet for frost, varme eller direkte sollys eller i nærheden af varmekilder (fx komfurer, varmeapparater).

▶Sørg for, at de elektriske oplysninger på typeskiltet stemmer overens med strømforsyningen. Hvis de ikke gør det, skal du kontakte en elektriker.

▶Brug ikke stikdåser og forlængerledninger.

▶Sørg for ikke at beskadige elkablet og stikket. Hvis de bliver be- skadiget skal de udskiftes af en elektriker.

▶Brugen separat jordet stikkontakt til strømforsyningen, som er let tilgængelig efter installationen. Maskinen skal jordforbindes.

▶Kun for Storbritannien: Maskinens strømkabel er forsynet med et 3-vejs stik (jordet), der passer til en standard 3-vejs stikkontakt. Afbryd eller afmonter aldrig det tredje stik (jordstikket). Når maskinen er installeret, skal stikket være tilgængeligt.

Tilsigtet anvendelse

Dette apparat er beregnet til tørring af genstande, der er vasket i en vandopløsning og er markeret på producentens plejemærke som egnet til tørretumbler.

Maskinen er udelukkende beregnet til husholdningsbrug inde i huset. Den er ikke beregnet til kommerciel eller industriel anvendelse. Ændringer på eller modifikationer af enheden er ikke tilladt. Utilsigtet brug kan medføre farer og tab af alt garanti- og erstatningsansvar.

Standarder og direktiver

Dette produkt opfylder kravene i alle gældende EU-direktiver med tilhørende harmoniserede standarder, der indeholder CE-mærkning.

emaerk

Apparatet indeholder den luorholdige drivhusgas HFC-134a (GWP:1430). Denne gas er hermetisk forseglet.

mæssig ans

varlig brug

Grundig dræning: Centrifuger vasketøjet ved den maksimale centrifugeringshastighed før tørring.
▶ Maksimal belastning: Brug den maksimale påfyldningsmængde i henhold til programtabellen, men overbelast ikke tørretumbleren. For at drage fordel af den maksimale belastning kan tøjet, der skal tørres "GARDEROBEKLAR", først tørres let med "STRYGEKLAR". Ved programafslutningen skal du fjerne tøjet, som skal stryges, og tør derefter det resterende tøj for at afslutte.
▶ Løsn tøjet: Ryst vasketøjet, inden du sætter det i tørretumbleren.
▶ Undgå overdreven tørring: En overdreven tørring bør undgås. Vælg det rigtige program og det passende tørreniveau.
- Skyllemiddel unødvendigt: Brug ikke skyllemiddel, når du vasker, fordi tøjet bliver blødt og behageligt i tørretumblerprogrammet.
▶ Rengøring af fnugfiltrene: Rengør fnugfilteret efter hver cyklus.
▶ Ventilation: Sørg for, at apparatet er ordentligt ventileret (se INSTALLATION).
- Genbrug af kondensvand: Det opsamlede kondensvand kan bruges til dampjernet. Først skal det hældes gennem en fin sigte eller kaffefilterpapir. De mindste dele tilbageholdes af filteret.

Bemærk:

På grund af tekniske ændringer kan illustrationerne i de følgende kapitler afvige fra din model.

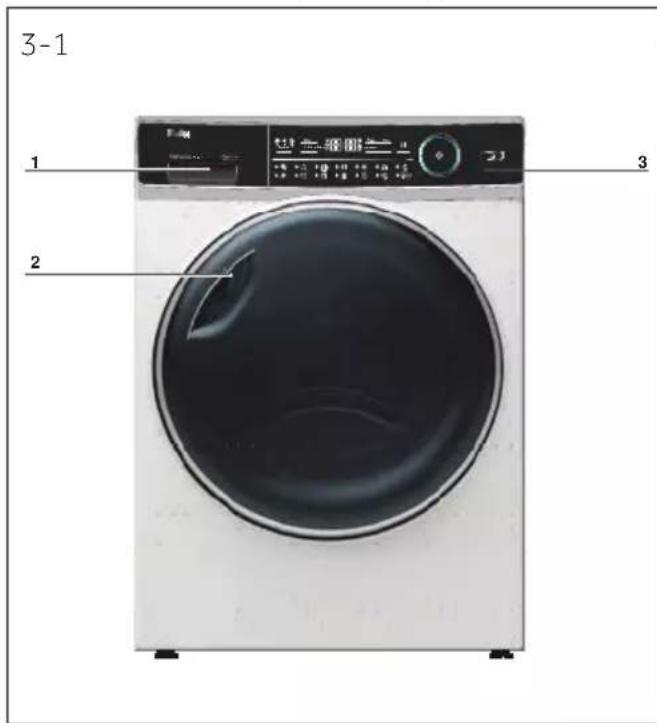

3.1 Billede af maskinen

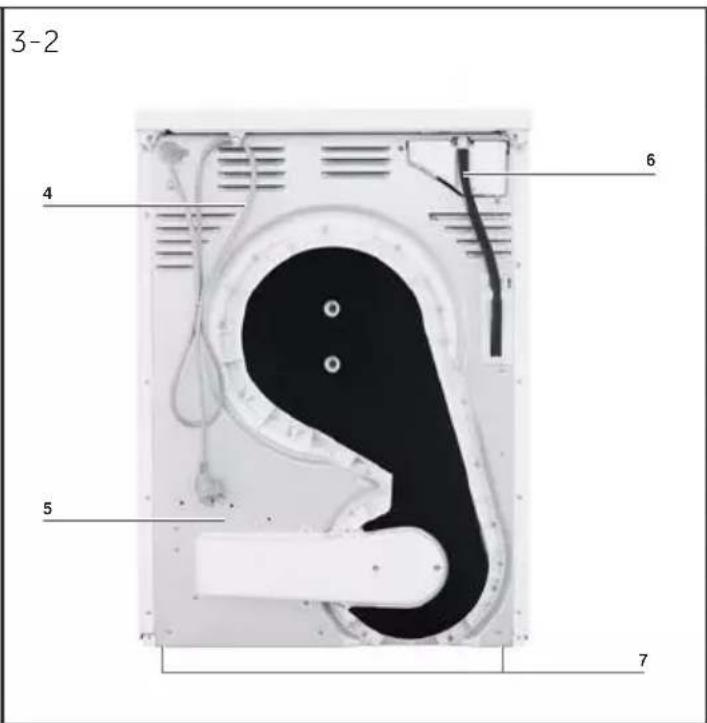

Front (Fig. 3-1): Bagside (Fig. 3-2):

3-1 1 2 3

1 Vandbeholder
2 Tørretumbler-låge
3 Betjeningspanel

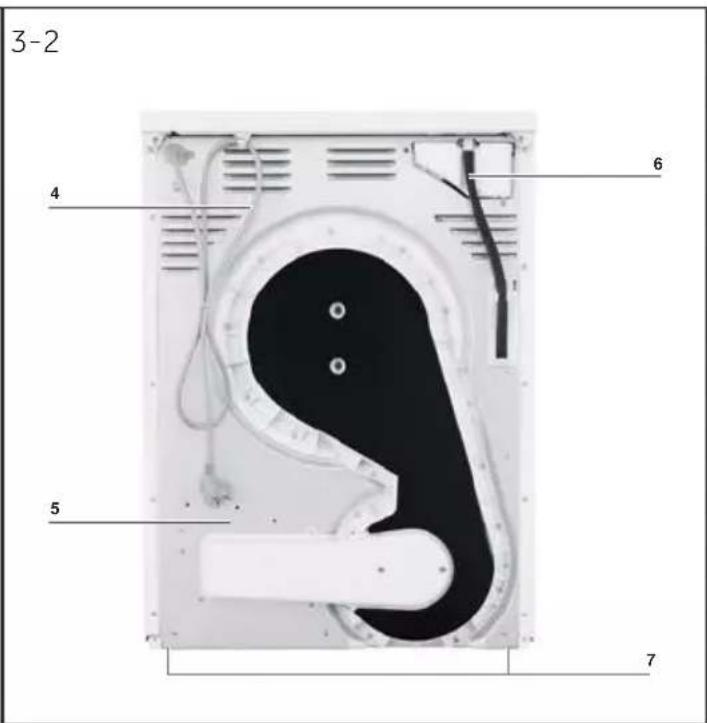

3-2 4 6 5 7

4 Strømforsyningsforbindelse
5 Bagplade
6 Afløbsudgang
7 Justerbare forben

3.2 Tilbehør

Check tilbehøret og dokumentationen i overensstemmelse med denne liste (Fig.: 3-3):

3-3

Afløbsslange

Energimærke Tørestativ Garantibevis

Brugermanual

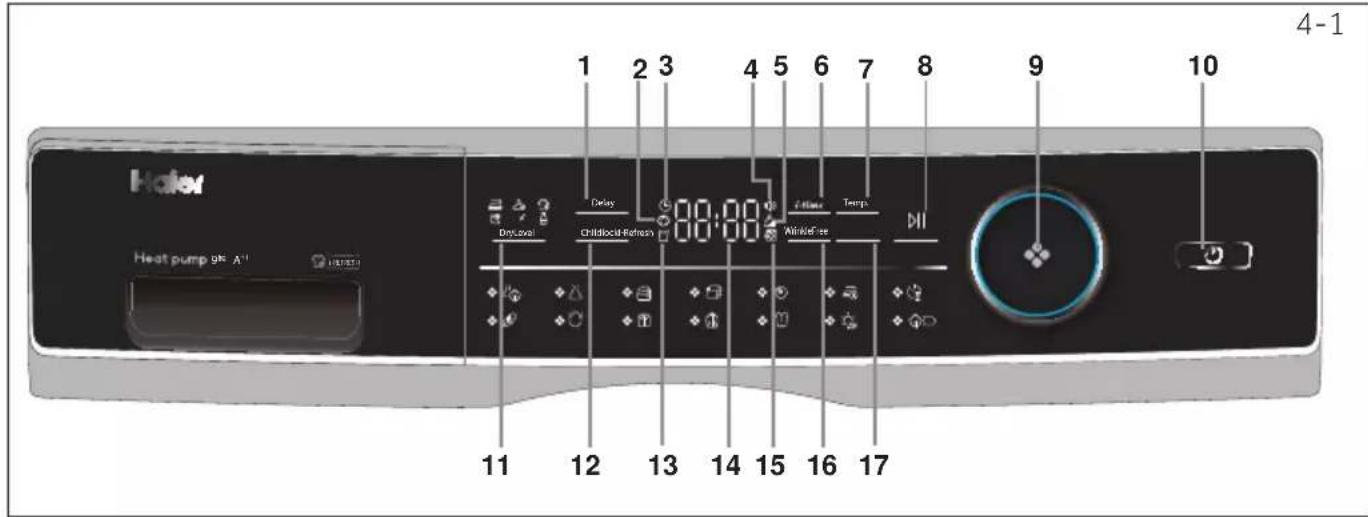

1 Forsinkelsesknap
2 Børnelåsindikator
3 drsinkelsesindikator
4 Signalindikator
5 Rengør filter-indikator
6 Timer-knap
7 Temperaturknap
8 Start-/pauseknap
9 Programvalgsknap
10 Tænd/sluk-knap
11 Tørreniveau-knap
12 Børnesikringsknap

13 Tom tankindikator
14 Display
15 Indikator for dør oplåst
16 Rynkefriknap
17 i-Refresh

4.1 Forsinkelsesknap

Forsinkelsesfunktion til startforsinkelse, tryk på knappen for at indstille tid (i 1 interval op til 12 timer). Apparatet skal være færdigt inden, tryk derefter for at starte (Fig. 4-2) den forsinkede drift.

Denne funktion skal indstilles, når du er færdig med alle indstillinger, ellers når du drejer på drejeknappen eller trykker på knappen, vil funktionen blive slettet automatisk.

4.2 Børnelåsindikator

Tryk på knappen Børnelås for at aktivere Børnelåsfunktionen, efter at en cyklus er startet (Fig. 4-3) i 3 sek. indtil indikatorikonet lyser. Tryk på knappen igen i 3 sekunder for at deaktivere.

Childlock 4-3

Bemærk

Nårcyklussen slutter, eller strømforsyningen afbrydes, annulleres funktionen ikke automatisk.

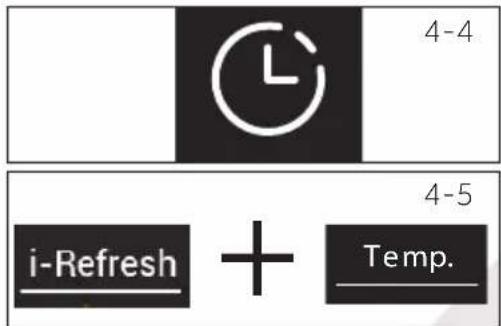

4.3 Forsinkelsesindikator

Når du vælger forsinkelsesknap programmet (Fig. 4-4), det lyser.

4.4 Signalindikator

Du kan vælge det signal, som du har brug for. Tryk på for at aktivere signalfunktionen efter tændingen af tørretumblerenj-Refexp.(Fig.4-5)3 sekunder, indtil bippet lyder. Tryk på begge knapper i 3 sekunder for at deaktivere, indtil bippet lyder.

4-4 i-Refresh + Temp. 4-5

4-Betjeningspanel

4-6

4.5 Rengør filter-indikator

Filtre skal rengøres regelmæssigt. Se fnugfiltrengøring eller kondensfilterrensning i manualen.

emaerk

Efter hver cyklus blinker indikatoren for at minde om rengøring af filtre.

4-7

i-time

4.6 Tidsknap

Når du vælger programmet Timer eller Forsinkelse, bliver lyset i-time tændt. Tryk på denne knap for at tilføje eller trække tiden ud.

4-8

Temp.

4.7 Temperaturknap

Tryk på denne knap (Fig. 4-8) for at ændre vasketemperaturen for nogle programmer. Displayet vises nedenfor:

Høj temperatur, Middeltemperatur. Lav temperatur Kølig luft.

4-9

4.8 Start/pause-knap

Tryk på Start / Pause (Fig. 4-9) for at starte en tørrecyklus. Tryk på knappen igen for at stoppe tørrecyklussen - indikatorlampen blinker. Tryk igen på knappen for at fortsætte.

4-10

4.9 Program-knap

Vælg et af de 14 programmer ved hjælp af drejeknappen (Fig. 4-10). Indikatoren for det respektive program lyser. Se afsnittet om programtilstande i manualen for yderligere information.

4-11

4.10 Tænd-/sluk-knap

Tryk på tænd-/sluk-knappen (Fig. 4-11) for at tænde/slukke tørretumbleren.

4-12

4.11 Knap til indstilling af tørreniveau

Tryk på knappen (Fig. 4-12) for at indstille det endelige fugtighedsindhold i vasketøjet ved slutningen af cyklussen.

Ekstra tört 20 Garderobeklar Klär til at stryge

4.12 Børnelås-knap

Tryk på knappen for at aktivere børnelåsfunktionen, efter at en cyklus er startet (Fig. 4-13) i 3 sek. indtil indikatorikonet lyser. Tryk på knappen igen i 3 sekunder for at deaktivere.

4.13 Tom tankindikator

Vandtanken skal tømmes.

Vigtigt: Tøm vandbeholderen efter hver tørring. Se afsnittet Tøm vandtank i manualen.

4.14 Skærm

Displayet viser den resterende tid, forsinkelsestid og anden relateret information.

Childlock 4-13

Den resterende tid er en standardværdi, denne tid beregnes igen afhængigt af yderligere programindstillinger og vasketøjets fugtighedsindhold.

4.15 Indikator for oplåst dør

Hvis døren åbnes, tænder denne indikator (Fig. 4-16) ..

Når du har valgt programmet med denne funktion, lyser ikonet, anti-rynke er som standard åben, når vi trykker på denne knap (Fig. 4-17), displayet viser OFF, anti-rynke bliver lukket, og tryk igen, displayet viser ON, anti-rynk åben

WrinkleFree 4-17

emaerk

Standardtiden er 1 time.

4.17 i-Refresh

Et timerprogram, standardtid er 30 minutter. Den længste tid er 50 minutter.

i-Refresh 4-18

5-Programmer

Program	Tørre-grad	Vasketøj	Maks. belastning i kg
			8 9 10
	Ekstra tørt	Tunge stoffer, har brug for yderli-gere tørring	5 6 7
	Ekstra tørt	Tung syntetisk	4 4,5 5
[KHBH]	Ekstra tørt	Håndklæder	5 6 7
	/	Fjerfyldt tøj	1 1 1,5
[c7TY]	/	Woolfell-tekstiler	3 3 4
	Ekstra tørt	Cashmerebeklædning	3 4 4,5
	/	Tunge stoffer, har brug for yderli-gere tørring	---
	Ekstra tørt Undertøj 2 2 3
	Ekstra tørt Tung bomuld 2 2 3
	Ekstra tørt	Skjorter	4 4,5 5
	Ekstra tørt	Sportstøj	4 4,5 5
	Ekstra tørt	Babytøj	4 4 5
	/	Lagner	4	4	5
	Ekstra tørt	Bomuld, frakker	8	9	10

EN 61121 testprogram-indstilling. Vi anbefaler at du afeder kondensvandet udvendigt genem drænrøret, när du tørrer en fuld maskine ved hjælp af "Bomuld"-programmet. På denne måde unndgår du at skulle tømme vandtanken under gennemførelsen af programmet.

Varmepumpeteknologi

Kondensatortørretumbler med varmeveksler er fremragende med hensyn til effektivt energiforbrug. Dette er vejledningsværdier bestemt under standardbetingelser. Værdierne kan afvige fra de angivne, afhængigt af overspænding og underspænding, typen af stof, sammensætningen af det vasketøj, der skal tørres, den resterende fugtighed i stoffet og størrelsen af belastningen.

Programbomuld/linned	Centrifuge-ringshastighediomdr./min.	Restfug-tighedin %	Tidit:min	EnergiForbrugi kWh
Ekstra tørt [YKSH]	1000 ca. 60	4:40 2,34
Garderobeklar [IMAGE]	1000 ca. 60	4:29 1,98
Klar til at stryge [IMAGE]	1000 ca. 60	3:18 1,62

Miljømæssig ansvarlig brug

▶Centrifuger tøjet så tørt som muligt, inden du sætter det i tørretumbleren.
▶Undgå overbelastning af tørretumbleren.
▶Ryst vasketøjet løst, inden du sætter det i tørretumbleren.
▶Vælg et ordentligt tørreprogram. Sørg for, at tøjet ikke er tørret længere end nødven-digt.
▶Sørg for at bruge tørretumbleren med rensede filtre.

7.1 Stivet vasketøj

Stivelsesvaskeri efterlader en film af stivelse i tromlen og er ikke egnet til tørretumbleren.

7.2 Skyllemiddel

Brug ikke skyllemiddel, når du vasker, fordi tøjet bliver blødt og behageligt i tørretumblerprogrammet.

7.3 Bløde plejestoffer

Brug af "blød pleje-stof" kan føre til en belægning ved fnugfiltrene. Dette kan forårsage en blokering af filtre. I sådanne tilfælde anbefaler vi enten at undlade at tilføje blødt plejestof eller vælge et andet mærke. Bemærk under alle omstændigheder producentens instruktioner.

7.4 Små mængder fyld

I en mængde på mindre end 1,0 kg skal "Timer" -programmet vælges, fordi den automatiske scanning af tørreniveauet kun kan indfanges, men er stadig unøjagtigt.

7.5 Åben läge

Døren skal efterlades på klem uden at være i brug, så portforseglingen på ubestemt tid forbliver i kraft.

7.6 Tromlens indvendige lys

Når apparatet er tændt, tændes tromlens indvendige lys altid, när døren er åben.

7.7 Serviceklap

Sørg for, at serviceklappen altid er lukket under drift.

Hvis tøjet ikke fjernes efter programmets afslutning, bevæger tromlen sig fra tid til anden for at forhindre foldning. Antikrøl-fasen er ca. 60 minutter.

7.9 Tøjvask, der skal stryges

... skal tørres med niveau STRYGEKLAR. Dette letter strygning manuelt eller ved hjælp af maskine.

7.10 Resterende tid

Programvarigheden påvirkes af følgende faktorer: stoftype, påfyldningsmængde, absorptionskapacitet, det ønskede tørreniveau samt vaskemaskinens rotationshastighed. Disse faktorer registreres af elektronikken under programmet, og den resterende tid korrigeres i overensstemmelse hermed.

7.11 AUTO belastningsdetekteringssystem

Når programmet starter, viser displayet efter nogle få minutter AUTO. Dette betyder, at den automatiske belastningsdetektion er i gang. Sensorer registrerer og estimerer den valgte programtid til slut. Afhængigt af det valgte program, belastningsmængde, fugtighed og omgivelsestemperatur, kan AUTO-belastningsdetekteringsfasen vare et par minutter for lille belastning, eller op til time for den maksimale belastning eller store emner, før den omtrentlige programtid vises for at afslutte program.

7.12 Ekstra store stykker

... har en tendens til at vikles rundt. Hvis det ønskede tørreniveau derfor ikke kunne nås, løsnes tøjet og tørres igen med tidsprogrammet (TIMER).

7.13 Specielt sarte stoffer

Særligt sarte stoffer, der let kan krympe eller tabe deres form, samt f.eks. silkestrømper, undertøj mv. bør ikke tørres i tørretumbleren. Læg sarte genstande i en vaskepose, og undgå at tørre dem for meget.

7.14 Trøje og strik

bør tørres ved STRYGEKLAR for at undgå svind. En efterfølgende strækning eller træk i form skal udføres.

7.15 Fnug

Mængden af fnug i fnugfiltrene henføres ikke til vaskespændingen i tørretumbleren, de er snarere det ekstraherede fibre fra slid og vask. Under tørring på tørresnor transporteres fnugget af vinden. Ved at bruge en tørretumbler opsamles fnug i filtrene.

7.16 Akustisk signal

Et akustisk signal lyder

▶når vandtanken er fuld
▶I tilfælde af fejl

Derudover kan det akustiske signal også vælges i følgende tilfælde:

▶ved afslutningen af programmet
▶når du trykker på en knap
▶når du drejer på programvælgeren

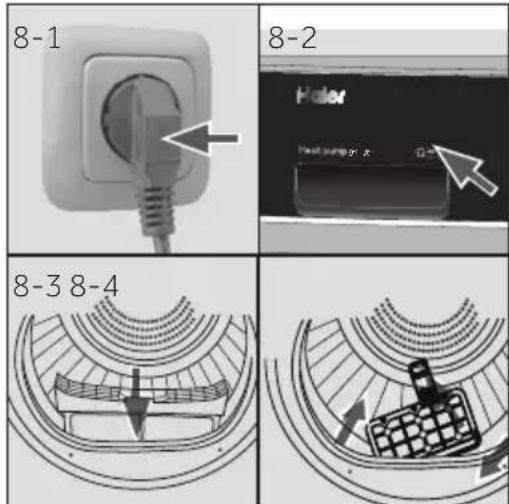

8.1 Forberedelse af apparatet

1. T ilslut maskinen til en strømforsyning (220V to 240V\~/50Hz) (Fig. 8-1) Der henvises også til afsnittet INSTALLATION.

2. S ørg for at:

▶vandtank en er tom og korrekt installeret. (Fig. 8-2).
▶fnugfilt eret er rent og korrekt installeret. (Fig. 8-3).
▶k ondensatfilteret er rent og korrekt installeret (Fig. 8-4).

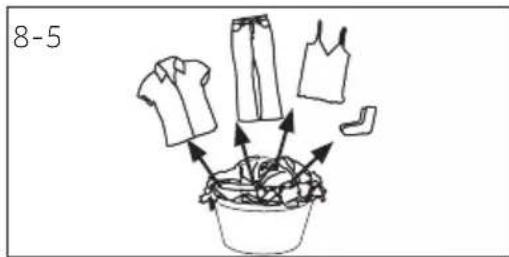

8-5

8.2 Klargøring af vasketøjet

▶ S orter tøj efter stof (bomuld, syntetisk, uld osv.). Kun tørt vasketøj, der er blevet centrifugeret.
▶T øm lommerne for alle skarpe eller antændelige genstande som nøgler, tændere og tændstikker. Fjern hårdere dekorative genstande såsom brocher.
▶Luk lynlåse og kroge, sørg for, at knapperne er syet fast og placer små genstande som sokker, bh'er osv. i en vaskepose.
▶Fold store stykker stof som lagner, sengetæpper mv. ud.
▶Følg instruktionerne på vaskemærkaten, og tør kun maskinvaskbare beklædningsgenstande.

▶Adskil hvidt tøj fra farvet.
▶Udfold store genstande som lagner, duge osv.
▶Sengelinned og pudebetræk skal være knappet, så små dele ikke kan samles inden i.
- Luk lynlåse og kroge, og bind løse bælter uden metaldele, forklædesnore osv. sammen.
▶Anbring små ting som sokker, bælter, bh'er osv. i en vaskepose.
▶Sørg for, at alle knapper er syet stramt på.
Sy eller fjern løse metaldele fra beklædningsgenstande, f.eks. metalknapper, bh eller bh'er inden isætning. Ellers kan sådanne dele forårsage støj og beskadige tromlen.
▶Undgåat overtørre linned til let pleje. Risiko for krøl. Lad det til sidst tørre på tørresnor.
▶Striktøj (f.eks. T-shirts, undertøj) løber undertiden op under tørring. Brug kun tørt niveau STRYGEKLAR stryge og træk formen ud bagefter.
▶Fortørret, flerlags tøj eller til sluttørring af tidsprogrammet (TIMER) skal vælges.

Belastningsreference

Lagner (enkelt) Bomuld Ca. 800 g
Blandet stoftøj / Ca. 800 g
Jakker Bomuld Ca. 800 g
Jeans / Ca. 800 g
Overalls Bomuld Ca. 950 g
Pyjamas	/ Ca. 200 g
Skjorter	/ Ca. 300 g
Sokker Blandede stoffer	Ca. 50 g
T-Shirts	Bomuld Ca. 300 g
Undertøj	Blandede stoffer	Ca. 70 g

8.3 Fyldning af maskinen

▶L øsn og indsæt forsorteret vasketøj.
▶Overfyld ikk e.
▶Luk dør en forsigtigt. Sørg for at der ikke sidder vasketøj fast.

8.4 Fjernelse og tilføjelse af vasketøj

For at fjerne eller tilføje vasketøj kan programmet til enhver tid afbrydes:

- Åben lågen. Cyklussen afbryder.

Vær forsigtig, når du fjerner eller tilføjer tøj! Det indre af tromlen eller selve vasketøjet kan være varmt, så der er fare for forbrændinger.

▶For at fortsætte programmet, skal du trykke på knappen "Start/Pause" efter lukning af døren.

FORSIGTIG!

Ikke-tekstil såvel som små, løse eller skarpe kanter kan forårsage funktionsfejl og be- skadige tøjet og maskinen.

ADVARSEL!

Undlad at slukke for maskinen, undtagen hvis tørringscyklussen er færdig, medmindre alle genstande hurtigt kan fjernes og spredes ud, så varmen kan frigives.

8.5 Fyldning af maskinen

1. Anbring vaskeriet jævnt i tromlen, og sørg for ikke at overbelaste tørretumbleren.
2. Tænd tørretumbleren ved at tænde på tænd-/slukknappen (Fig. 8-7).

Skyllemidler eller lignende produkter skal bruges som specificeret i producentens instruktioner.

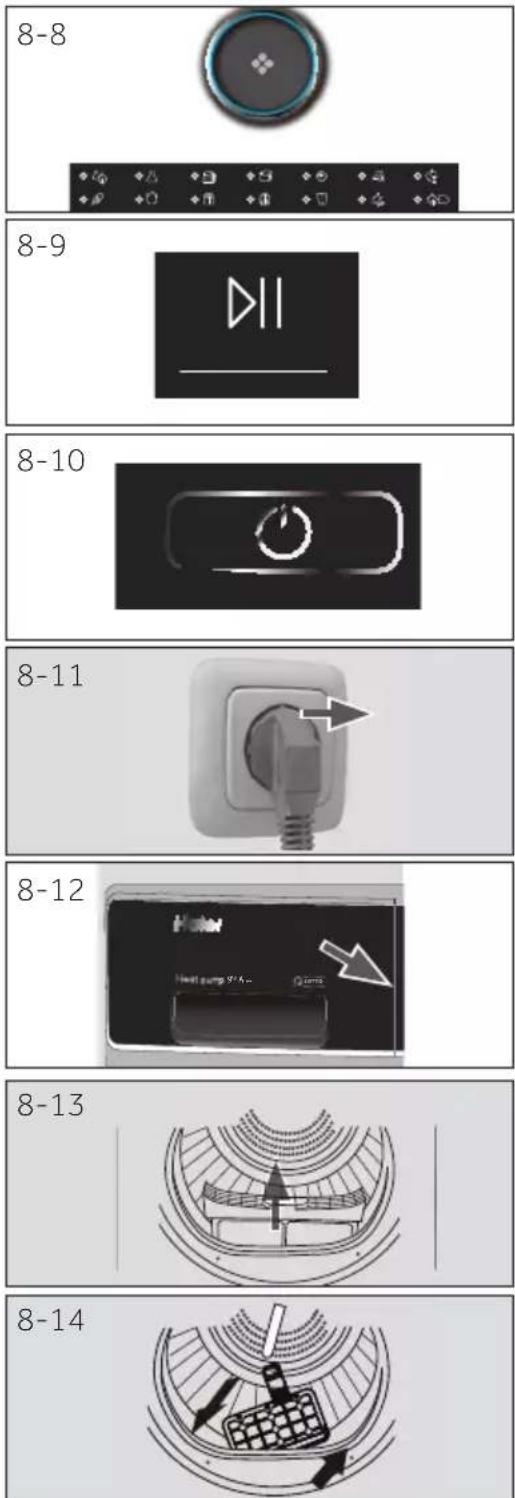

1. Drej programknappen (Fig. 8-8) for at vælge det rigtige program.

2. Indstil funktioner som temperatur, tørreniveau, forsinkelse. Tryk på Start/Pause-knappen (Fig. 8-9) for at starte en tørrecyklus.

8.7 Afslutning af tørrecyklus

Tørretumbleren stopper driften automatisk, når en tørrecyklus er afsluttet. Displayet viser END. Åbn lågen på tørretumbleren og tag vasketøjet ud. Hvis tøjet ikke fjernes, starter antikrympe-programmet automatisk.

1. T ænd tørretumbleren ved at tænde på tænd-/slukknappen (Fig. 8-10).
2. Afbry d tørretumbleren fra stikkontakten (Fig. 8-11).
3. Tø m vandbeholderen efter hver tørrecyklus (Fig. 8-12).
4. R ens fnugfilteret efter hver tørrecyklus (Fig. 8-13).
5. R ens kondensfilter efter hver tørrecyklus (Fig. 8-14).

mærk

▶ Under tørring skal du sørge for, at genstandene er anbragt på stativet uden risiko for at sammenfiltre skærmene, mens tromlen roterer.
▶ Maksimal vægt af våde genstande: 1,5 kg.

8.8 Brug af tørretumbler

Tørrestativet er designet til brug sammen med genstande, der ikke anbefales til tørretumbler, såsom træningssko, sneakers, trøjer eller sart undertøj.

1. Åbn lugen til tørretumbleren.
2. Kontroller at tromlen er tom.
3. Sættørretumblerstativet i tromlen.
4. S ørg for, at spærrene sættes i hullet i fnugfilteret og låses i hullet på bagtromlen.

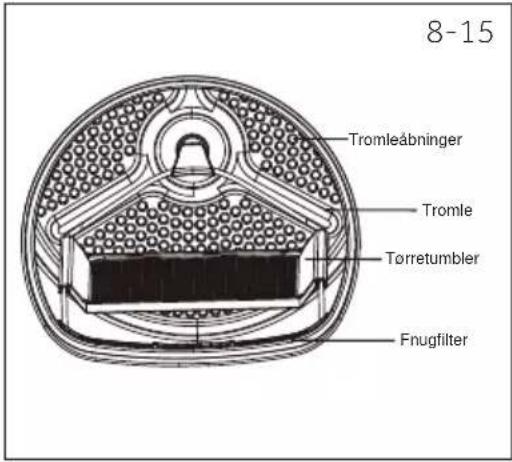

8-15 Tromleåbninger Tromle Torretumbler Fnugfilter

mærk

▶Brug ikke dette tørrestativ, når der er andet tøj i tørretumbleren.

Vaskeoversigt

Vask

	Vaskbar op til 95°Cnormal procedure		Vaskbar op til 60°Cnormal procedure	_	Vaskbar op til 60°Cblid procedure
_	Vaskbar op til 40°Cnormal procedure	_	Vaskbar op til 40°Cblid procedure	_	Vaskbar op til 40°Cmeget blid procedure
_	Vaskbar op til 30°Cnormal procedure	_	Vaskbar op til 30°Cblid procedure		Vaskbar op til 30°Cmeget blid procedure
	Vask i håndenmaks. 40°C		Bør ikke vaskes

Blegning

Al slags blegning tilladt K

un oxygen/ikke klorin

Bør ikke bleges

Tørrer

	Tørretumbling muligt normal temperatur		Tørretumbling muligt lavere temperatur		Bør ikke tørretumb-les
	Lufttørring Tørres fladt

Strygning

	Stryg ved en maksimumtemperatur op til 200 °C		Stryg ved medium-temperatur op til 150 °C		Stryg ved lav temperatur op til 110 °C; uden damp (dampstrygning kan forårsage uoprettelig skade)
	Bør ikke stryges

Rengør fnugfilteret efter hver tørrecyklus.

1. Fjern fnugfilt eret fra tromlen (Fig. 9-1).

2. Åbn fnugfiltr et (Fig. 9-2).

3. R ens fnugfilteret efter hver tørrecyklus (Fig. 9-3).

4. Geninstaller det rensede fnugfilter i tørretumble- ren (Fig. 9-4).

9.2 Kondensfilterrensning

Rengør fnugfilteret efter hver tørrecyklus.

1. Åben lågen.

2. Fjern fnugfilt eret fra dets kasse (Fig. 9-5).

3. T ræk kondens ud af luftkanalen (Fig. 9-6).

4. Fjern svampen, og r ens filterskærmen fra eventuelle rester (Fig. 9-7).

5. Geninstaller svampen på kondensatorfilteret (Fig. 9-8).

mærk

Hvis fnug- / kondensfilteret er meget beskidt, kan det rengøres under rindende vand. Lad det tørre grundigt inden brug.

9.3 Tømning af vandbeholderen

Under drift kondenseres damp til vand, der opsamles i vandtanken. Tøm vandbeholderen efter hver tørring.

1. Fjern vandtank en fra dens kasse (Fig. 9-9).
2. T øm vandtanken (Fig. 9-10).
3. Geninstaller vandtank en i tørretumbleren (Fig. 9-11).

Brug ikke vandet til nogen form for drikke- eller madforarbejdning.

9.4 Tørretumbler

Tør ydersiden af tørretumbleren og kontrolpanelet med en fugtig klud. Brug ikke noget organisk opløsningsmiddel eller ætsende middel for at undgå beskadigelse af enheden.

9.5 Tromle

Efter nogen driftstid kan stofplejemidler eller calcium indeholdt i vandet danne en næsten usynlig film på indersiden af tromlen. Brug en fugtig klud og noget rengøringsmiddel til at fjerne det. Brug ikke noget organisk opløsningsmiddel eller ætsende middel for at undgå beskadigelse af enheden.

9.5 Fordamper

Hvis fordamperen bag kondensatorfilteret er beskidt, kan den rengøres ved hjælp af en støvsuger. Sørg for ikke at beskadige fordamperen, mens du rengør den.

Mange forekommende problemer kan løses af dig selv uden særlig ekspertise. I tilfælde af et problem bedes du tjekke alle de viste muligheder og følge instruktionerne nedenfor, før du kontakter service. Se KUNDESERVICE.

ADVARSEL!

• Indenvedligeholdelse skal du deaktivere maskinen og tage stikket ud af stikkontakten.
  Eludstyr bør kun betjenes af autoriserede elektriske eksperter, fordi ukorrekte reparationer kan forårsage betydelige følgeskader.
• Et beskadiget strømkabel bør udelukkende udskiftes af fabrikanten, dets serviceagent eller tilsvarende kvalificerede personer for at undgå fare.

Fejlfinding med displaykode

K ode Årsag Løsning
F2	Afløbspumpefejl. Kontakt kundeservice.
F32	Kondensatorens termiske sensor er åben eller kortslut- tet.	Kontakt kundeservice.
F33
F4	Vasketøjets temperatur i tromlen ændres ikke. Kontakt kundeservice.
F5	Kommunikationsfejl mellem PCB og display. Kontakt kundeservice.
L0	Temperaturen er for lav.	Brug tørretumbleren, når lufttemperaturen er højere end 5 °C.

Hvis fejlmeddelelserne vises igen, selv efter de trufne forholdsregler, skal du slukke for apparatet, afbryde strømforsyningen og kontakte kundeservice.

Fejlfinding uden displaykode

Problem Mulig årsag	Mulig løsning
Tørretumbleren fungerer ikke.	Ingen forbindelse til elnettet.Strømsvigt.Int et tørreprogram er indstillet.Maskinen er ikk e tændt.Vandtank en er fuld.Lågen er ikk e lukket korrekt.	Kontroller forbindelsen til el-nettet.Kontroller strømforsyningen.Indstil et t ørreprogram.Tænd for maskinen.Tøm vandbeholderen.Luk dør en ordentligt.
Tørretumbler fungerer ikke, og displayet viser End.	Tøjvasket har nået det tørreniveau, der er defineret af programmet?Er der ikke vasketøj i tromlen?	K ontroller, om programindstill-lingen er passende.Kontroller, om der er vasketøj i tromlen.
Tørretiden er for lang, og resul-taterne er ikke tilfredsstillende	Pr ogramindstillingen er ikke korrekt.Filt eret er tilstoppet.For damperen er blokeret.Tørretumbleren er overbelastet.Vaskt øjet er for våd.Udluftningsk analen er blokeret.	Sørg for, at programmet er indstillet korrekt.Rens filterskærmen.Rens fordamperen.Reducer mængden af vasketøj.Centrifuger tøjet ordentligt inden tørring.Kontroller udluftningskanalen, og fjern blokeringen fra den.
Resterende tid på displayet stopper eller springer over.	Den resterende tid justeres kontinuerligt baseret på følgende faktorer:Typen af vasketøj.Indlagt mængde.Vask etøjets fugtighedsgrad.S tuetemperatur.	Den automatiske justering er en normal funktion.

11.1 Forberedelse

▶Fjern alt emballagemateriale. Når pakken åbnes, er der måske synlige vanddråber på plastposen og glasruden. Dette normale fænomen er resultatet af vandprøvninger på fabrikken.

▶Fjern alt emballeringsmat eriale inklusive polystyrenbunden.

Bemærk

Bortskaf emballage på en miljørigtig måde. Kontakt din forhandler eller de lokale myndigheder for information om aktuelle bortskaffelsesruter.

ADVARSEL!

Efter transport og installation SKAL du lade tørretumbleren stå i to timer før brug.

Transporter kun apparatet i vandret position. Til den vedligeholdelsesfri smøring er smøreolie placeret i kompressorens kapsel. Denne olie kan komme gennem det lukkede rørsystem under skrå transport. Inden du tilslutter apparatet til strømforsyningen, skal du vente 2 timer, så olien løber tilbage i kapslen.

Maskinen skal placeres på et sted med god udluftning. Indstil fødderne til det ønskede niveau (Fig. 11-1).

11.4 Installation under bordpladen

Det dimensioner på udskæringen skal i det mindste stemme overens med dimensionerne (Fig. 11-2).

1. Plac er apparatet ved siden af åbningen. Sørgfor at alle forbindelser er let tilgængelige og funktionelle.
2. Just ér alle fødder nøjagtigt for at få et jævnt niveau.
3. Installer appar atet forsigtigt i udskæringen.
4. Vær opmærksom på tilstr ækkelig ventilation.

11.5 Elektrisk tilslutning

Før hver tilslutning skal du kontrollere, om:

▶ Kun Storbritannien: Det britiske stik opfylder BS1363A-standard

Hvis ledningen er beskadiget, skal den udskiftes af serviceagenten (se garantikort) for at undgå fare!.

11.6 Omvendt påsætning af svingdøren (kun til 8/9 kg-modeller)

▶Før du start er, skal du tage stikket ud af stikkontakten.
▶Håndt er dele omhyggeligt for at undgå at ridse maling.
▶S ørg for en ikke-ridsende arbejdsoverflade til dørene.
▶Værkt øjer, du har brug for: Phillips-skruetrækker.
▶Når du begynder, skal du ikke flytte kabinettet, før til ombytning af siden for swingdøren er afsluttet.
▶D enne vejledning er til at skifte hængsler fra højre side til venstre side. Hvis du nogensinde ønsker at skifte dem tilbage til højre side, skal du følge disse samme instruktioner og vende alle henvisninger til venstre og højre.

1. Fjern dørenheden

Åben døren. Fjern de to skruer, der holder bøsning/dørkonstruktionen til tørretumbleren. Sæt forsigtigt hængsel/dørkonstruktion til side (Fig. 11-4).

2. Fjern, drej og udskift den indvendige dør

Fjern de otte klistermærker og skruer, der fastgør den indre dør til den ydre dør. Fjern den indvendige dør, drej den 180°, og geninstaller den i den ydre dør ved hjælp af de samme otte skruer og klistermærker (Fig. 11-5).

3. Fjern, drej og udskift dørlåsen og fastgørelsespladen

Fjern de to skruer, der holder fastgørelsespladen, og fjern derefter den ene skrue i dørlåsen, skub ned og tag låsen drejet 180° ud, og installer den på det mod-satte side. de samme otte skruer og klistermærker (Fig. 11-6).

4. Drej og udskift hængsel/dørmontering

Fjern de to skruer, der holder fastgørelsespladen, og fjern derefter den ene skrue i dørlåsen, skub ned og tag låsen drejet 180° ud og installer den på det mod-satte side. de samme otte skruer og klistermærker (Fig. 11-7).

11.7 Vaskemaskine-tørretumbler

Arrangementet til en pladsbesparende vaskemaskine er mulig (Fig. 11-8). Ikke alle vaskemaskiner er velegnet til dette formål. Oplysninger, såvel som det tilhørende monteringssæt, fås hos din lokale forhandler.

Monteringsvejledningen, der fulgte med sættet, informerer omhyggeligt om installationstrinnene.

Hængsel og dør Montage Hold døren og Fjern hængselskruer fra tørretumbreren Fjern otte klistermærker og skruørne Fjern. Indvendig dør og drejet 180 som vist Udskilt. Indvendig dør me otte skruer og klistermærker 11-4 11-5

Beskyttel sesplade og skruer 1. Skub nod 2. Roter en vinkel dereifter kan tage ud Udskift: 11-6 Dørlåsen og så Geninstaller Beskyttelsesp og skruer

Varemærke Haier
Modelidentifikator	HD90-A2979	HD100-A2979	HD80-A3979	HD90 A3979 HD90-A3979S HD90-A3S979
Fyldningskapacitet (kg) 9		1089
Arten af tørretumbler Kondensator
Energiklasse A++A++A+++A+++
Vægtet årligt energiforbrug (AEc i kWh/år)1)	236	280 175	193
Tørretumbler med eller uden automatik	med automatik
Energiforbrug for standardbomuldsprogrammet3) ved fuld last (kWh/cyklus)	2.14	2,29 1,43	1,58
Energiforbrug for standardbomuldsprogrammet3) ved delvis last (kWh/cyklus)	1.21	1,35 0,85	0,93
Strømforbrug i slukket - tilstand (W)	0,1	0,1	0,1	0,1
Strømforbrug i efterladt-tændt-tilstand (W)	1,19	1,19	1,19	1,19
Varighed af „efterladt-tændt-tilstand" (min)2)	40
Standard tørringsprogram3)	Bomuld
Vægtet programtid for standardtørreprogrammet3) ved fuld og delvis belastning (min)	208	220 215	243
Programtid for standardbomuldsprogrammet3) ved fuld belastning (min)	252	280 273	298
Programtid for standardbomuldsprogrammet3) ved delvis belastning (min)	170	175 168	182
Kondenseringseffektivitetsklasse4)	B	B	B	B
Vægtet programeffektivitet for standardtørreprogrammet3) ved fuld og delvis belastning (%)	80.5	80.5	82	82
Gennemsnitlig programeffektivitet for standardbomuldsprogrammet3) ved fuld belastning	81	81	81	81
Gennemsnitlig kondenseringseffektivitet for standardbomuldsprogrammet3) ved delvis belastning	81	81	83	83
Vægtet sundt energiniveau for standardbomuldsprogrammet3) ved fuld belastning (dB)	67		66
Indbygget eller fritstående	Fritstående/indbygget under

1) Baser et på 160 standardvaskecyklusser til bomuldsprogrammer ved fuld og delvis belastning og forbruget af tilstanden med lav effekt. Faktisk energiforbrug pr. cyklus afhænger af hvordan maskinen bruges.
2) I tilf ælde af at der er et strømstyringssystem.
3) Dette program, der bruges ved fuld og delvis belastning, er det standard tørreprogram, som informationerne på etiketten og lappen relaterer til. Dette er det program, der er egnet til tørring af normalt vådt bomuldsvasketøj, og det er det mest effektive program med hensyn til energiforbrug til bomuld.
^4) Klasse G er den mindst effektive, og klasse A er den mest effektive.

Yderligere data

Dimensioner - HxDxW i mm 845 x 600 x 595
Strømforsyning (se typeskiltet) - spænding/strøm/input	220-240 V~50 Hz/ 2.4A/ 550 W
Tilladt omgivelsestemperatur 5°C til 35°C
Fluoroneret drivhusgas	HFC-134a
Rumfang	0,26 kg
GWP	1430
Tons CO2 svarende til	0,6

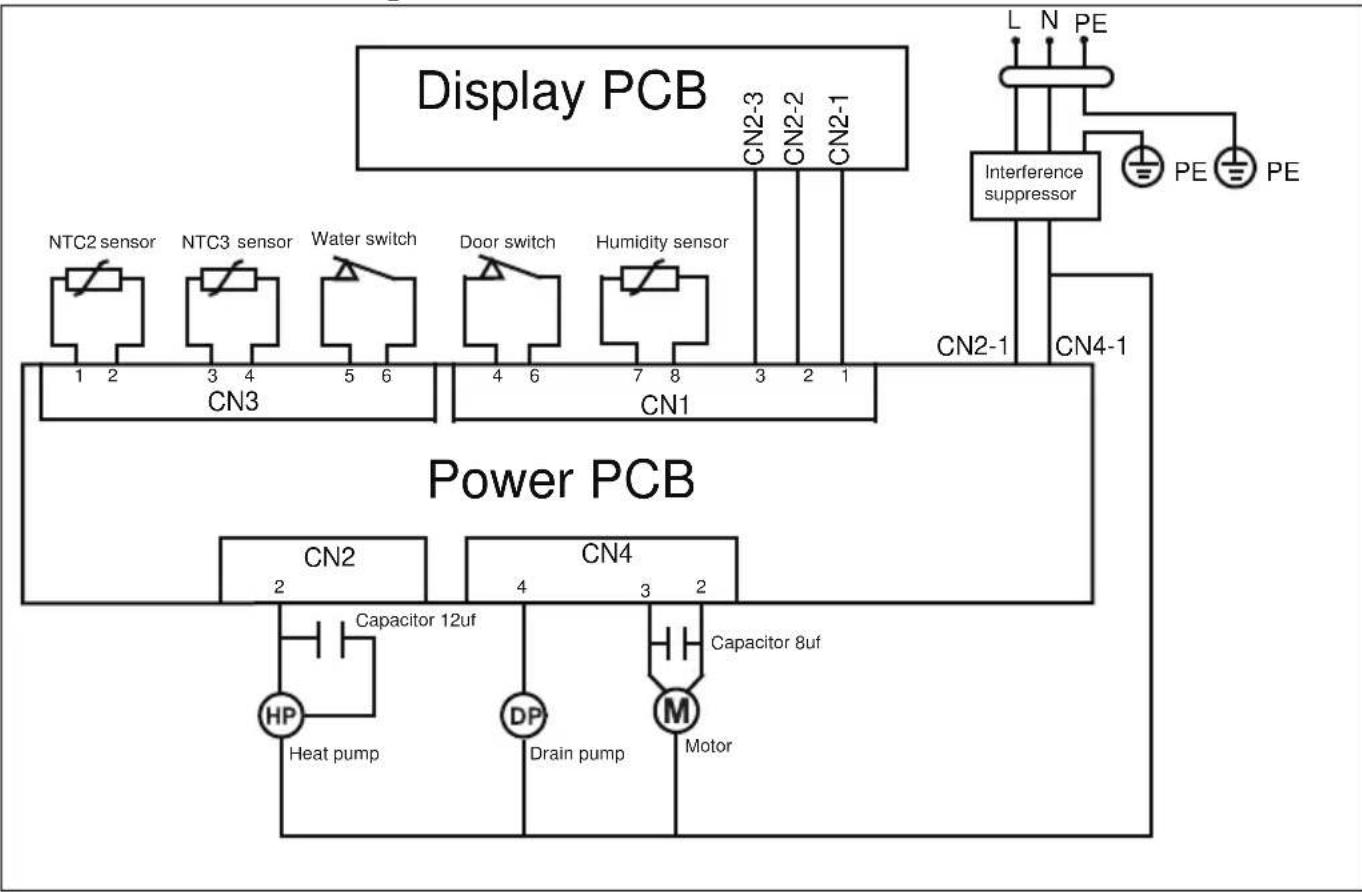

Elektrisk kredsløbsdiagram HD90-A2979:


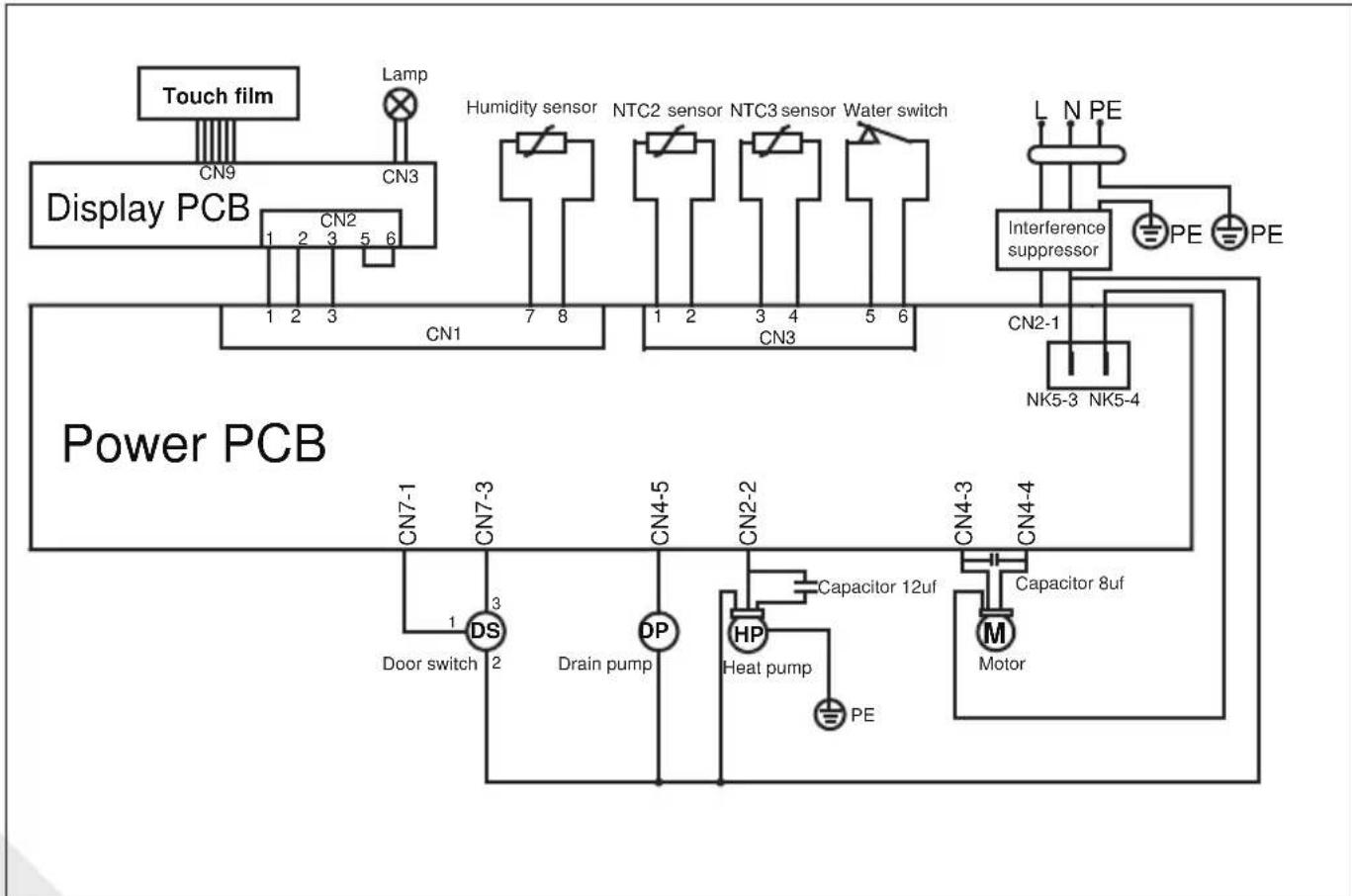

Elektrisk kredsløbsdiagram HD100-A2979:


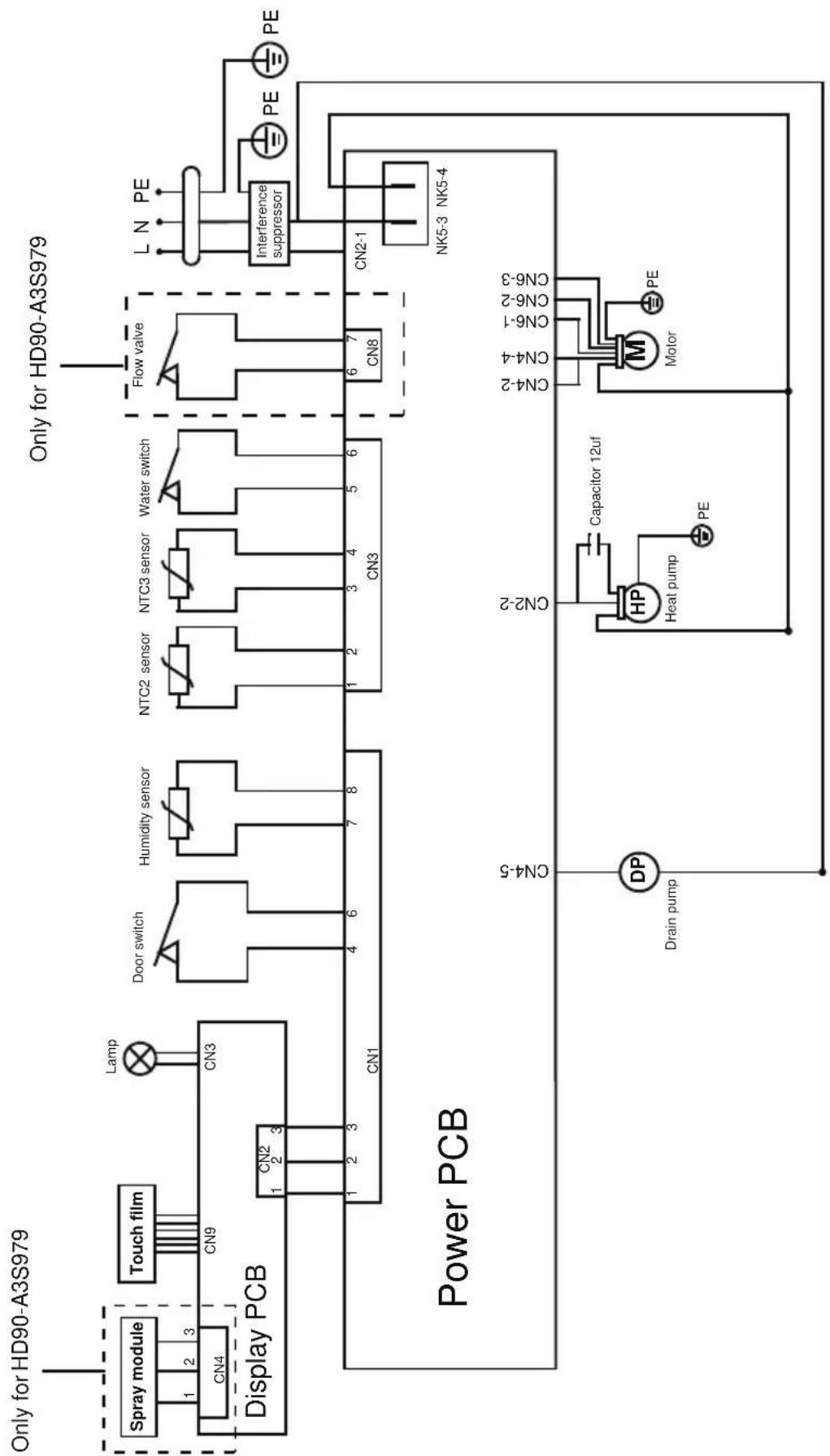

Elektrisk kredsløbsdiagram HD80-A3979/HD90-A3979/HD90-A3979S/HD90-A3S979:

13-Kundeservice

Vi anbefaler vores Haier kundeservice og brugen aforiginale reservedele.

Hvis du har problemer med din maskine, skal du først tjekke afsnittet FEJLFINDING.

Hvis du ikke kan finde en løsning der, så kontakt venligst

▶din lokale forhandler eller
▶ Service og Support-afdelingen på www.haier.com, hvor du kan finde telefonnumre og ofte stillede spørgsmål, og hvor du kan aktivere servicekravet.

For at kontakte vores service skal du sikre dig, at du har følgende oplysninger til rådighed.

Oplysningerne findes på typeskiltet.

Model ____ Serienummer ____

Se også garantikortet, der fulgte med produktet, i tilfælde af garanti.

For generelle forretningsforespørgsler, se venligst vores adresser i Europa:

Europæiske Haier-adresser
Land* Postadresse	Land* Postadresse
Italien	Haier Europe Trading SRL Via De Cristoforis, 12 I-21100 Verese ITALIEN	Frankrig	Haier France SAS53 Boulevard Ornano - Pleyad 3F-93200 Saint Denis FRANKRIG
Spanien Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 ES-08019 Barcelona SPANIEN	Belgien-FR Belgien-NL Holland Luxembourg	Haier Benelux SA AnderlechtRoute de Lennik 451 BELGIEN
Tyskland ∅strig	Haier Deutschland GmbH Konrad-Zuse-Platz 6 D-81829 München TYSKLAND	Polen Tjekkiet Ungarn Grækenland Rumænien Rusland	Haier Polen Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN
Storbritannien	Haier Appliances UK Co.Ltd.One Crown Square Church Street East Woking, Surrey, GU21 6HR Storbritannien

*For yderligere information henvises til www.haier.com

Haier

7.8 Antikrølbeskyttelse

All bleking er tillatt Bare o

/ikke-klor

Skal ikke blekes

Tørker

Hvis du ikke finner en løsning der, ta kontakt med

3.1 Bild på apparaten

Främre (fig. 3-1): Bakre sida (Fig. 3-2):

3-1 1 2 3

1 Vattentanken
2 Torktumlarens lucka
3 Kontrollpanel

3-2 4 6 5 7
