Produkttyp	Kondensationstrockner mit Wärmepumpe
Marke	Haier
Modell	HD100-A2979N
Nennkapazität	10 kg
Maße (H × T × B)	845 × 600 × 595 mm
Stromversorgung	220-240 V~, 50 Hz, 2,4 A, 550 W
Energieeffizienzklasse	A+++
Geräuschpegel (Programm Baumwolle Vollbeladung)	66 dB(A)
Verfügbare Programme	14 Programme (Baumwolle, Synthetik, Wolle usw.)
Zulässige Umgebungstemperatur	5 °C bis 35 °C
Trocknungstechnologie	Wärmepumpe
Funktion Startzeitvorwahl	Ja (1 bis 12 Stunden)
Kindersicherung	Ja (Tastensperre)
Knitterschutz	Ja (bis zu 60 Minuten)
i-Refresh (Dampffrischung)	Ja
Einstellbarer Trocknungsgrad	Schranktrocken, bügeltrocken, extratrocken
Wartung	Reinigung des Flusenfilters und des Kondensatorfilters nach jedem Zyklus
Sicherheit	Überhitzungsschutz, automatische Abschaltung
Installationsart	Freistehend oder stapelbar (Kit erhältlich)
Verstellbare Füße	Ja
Erdung	Erforderlich (Steckdose mit Erdung)
Ersatzteile	Original Haier Ersatzteile über Kundendienst erhältlich
Garantie	Siehe beiliegende Garantiekarte

Häufig gestellte Fragen - HD100-A2979N HAIER

Was tun, wenn der Trockner nicht startet?

Überprüfen Sie zuerst die Stromversorgung. Stellen Sie sicher, dass der Stecker eingesteckt ist und Strom anliegt. Überprüfen Sie, ob die Tür richtig geschlossen ist und der Wassertank nicht voll ist. Wählen Sie ein Trockenprogramm und drücken Sie Start/Pause.

Was bedeutet der Fehlercode F2 auf dem Display?

Der Code F2 zeigt einen Fehler der Ablaufpumpe an. Dies kann durch eine Verstopfung oder Fehlfunktion verursacht werden. Kontaktieren Sie den Kundendienst von Haier für Hilfe.

Wie reinige ich den Flusenfilter?

Entfernen Sie nach jedem Zyklus den Flusenfilter aus der Trommel. Öffnen Sie ihn und entfernen Sie alle Flusen von Hand oder unter fließendem Wasser. Lassen Sie ihn gut trocknen, bevor Sie ihn wieder einsetzen.

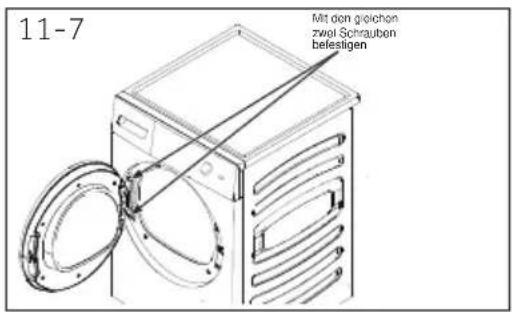

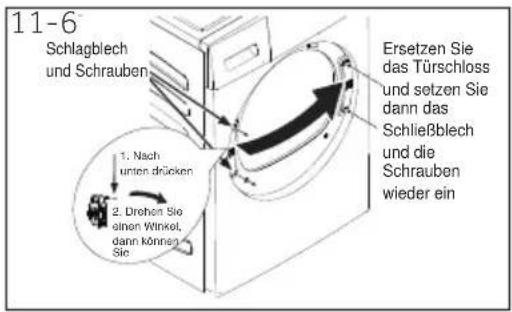

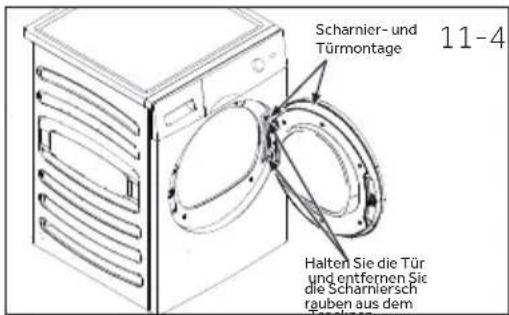

Wie ändere ich die Türanschlagrichtung?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Schrauben des Scharniers und des Schließblechs. Drehen Sie die innere Tür um 180° und installieren Sie die Verriegelungseinrichtung auf der anderen Seite. Befolgen Sie die genauen Schritte in der Installationsanleitung.

Kann ich Weichspüler im Trockner verwenden?

Es wird abgeraten, Weichspüler beim Waschen zu verwenden, wenn Sie den Trockner benutzen, da dies die Wäsche flauschig machen und die Filter verstopfen kann. Befolgen Sie die Anweisungen des Produktherstellers.

Die Trockenzeit ist zu lang, was soll ich überprüfen?

Überprüfen Sie, ob das ausgewählte Programm für den Wäschetyp geeignet ist. Reinigen Sie die Flusen- und Kondensatorfilter. Achten Sie darauf, das Gerät nicht zu überladen. Die Wäsche sollte richtig geschleudert sein (hohe Schleuderdrehzahl).

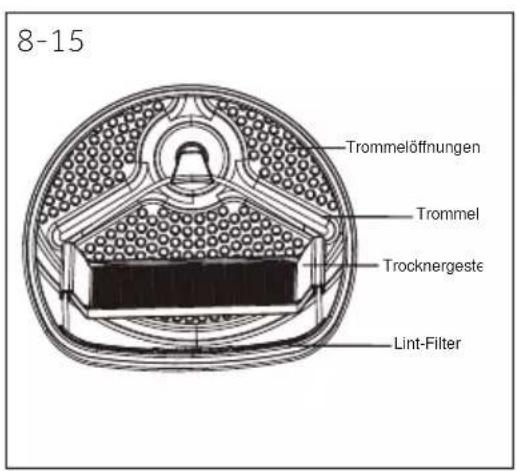

Wie verwende ich den Trockenständer?

Der Trockenständer ist für empfindliche Artikel wie Sportschuhe oder Feinwäsche konzipiert. Öffnen Sie die Tür, stellen Sie sicher, dass die Trommel leer ist, und setzen Sie den Ständer ein, indem Sie die Riegel in die Öffnung des Flusenfilters und hinten einführen. Maximales Nassgewicht: 1,5 kg.

Was ist die maximale Beladungsmenge?

Die Nennkapazität beträgt 10 kg für trockene Wäsche (vor dem Trocknen). Überschreiten Sie diese Beladung nicht, um ein effizientes Trocknen zu gewährleisten und Schäden am Gerät zu vermeiden. Konsultieren Sie die Programmtabelle für die empfohlenen Beladungen nach Textilart.

Wie aktiviere ich die Kindersicherung?

Drücken Sie nach dem Starten eines Zyklus die Taste Kindersicherung für 3 Sekunden, bis das Symbol aufleuchtet. Zum Deaktivieren wiederholen Sie den Vorgang. Die Funktion bleibt auch nach Ende des Zyklus aktiv.

Was tun, wenn der Wassertank während des Zyklus voll ist?

Wenn der Wassertank voll ist, stoppt das Gerät und eine Kontrollleuchte blinkt. Entleeren Sie den Tank, indem Sie ihn herausnehmen und ausleeren, dann setzen Sie ihn wieder ein. Drücken Sie Start/Pause, um den Zyklus fortzusetzen.

BEDIENUNGSANLEITUNG HD100-A2979N HAIER

Benutzerhandbuch Wärmepumpentrockner

HD90-A2979
HD100-A2979
HD80-A3979
HD90-A3979
HD90-A3979S
HD90-A3S979

Vielen Dank für den Kauf eines Haier-Geräts.

Machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie mit der Maschine arbeiten. In der Anleitung finden Sie wichtige Hinweise, die Ihnen helfen, von Anfang an perfekt saubere Wäsche zu genießen. Zusätzlich zeigt Ihnen die Anleitung, wie Sie die Maschine richtig und sicher aufstellen, in Betrieb nehmen, damit waschen und das Gerät richtig pflegen.

Bewahren Sie die Anleitung gut auf, damit Sie später darin nachlesen können.

Geben Sie die Anleitung auch mit, wenn Sie das Gerät verkaufen oder verschenken möchten. So kann sich der neue Besitzer auch gleich mit allem Wichtigem zum Gerät vertraut machen.

Legende

Warnung! - Wichtige Sicherheitsinformationen

Allgemeine Informationen und Tipps

Umweltinformationen

Entsorgung

Leisten Sie einen wichtigen Beitrag zum Schutz Umwelt und der menschlichen Gesundheit. Entsorgen Sie das Verpackungsmaterial richtig, damit es dem Recycling zugeführt werden kann. Helfen Sie auch beim Recycling von elektrischen und elektronischen Altgeräten mit. Entsorgen Sie die mit diesem Symbol markierten Geräte nicht mit dem regulären Hausmüll. Bringen Sie das Produkt zu einer Sammelstelle in Ihrer Nähe. Ihre Stadtverwaltung informiert Sie gerne über passende Sammelstellen.

WARNUNG!

Verletzungs- und Erstickungsgefahr!

Ziehen Sie den Netzstecker aus der Steckdose. Schneiden Sie das Netzkabel ab, entsorgen Sie das Kabel. Entfernen Sie die Schließklinke an der Gerätetür, damit Kinder oder Haustiere nicht in die Maschine krabbeln und darin eingeschlossen werden können.

WARNUNG!

Das Gerät darf nicht über ein externes Schaltgerät, wie beispielsweise einen Timer, versorgt oder an einen Stromkreis angeschlossen werden, der regelmäßig von einem Versorgungsunternehmen ein- und ausgeschaltet wird.

DE

Inhalt

1-Sicherheitsinformationen....4
2-Bestimmungsgemäße Verwendung....8
3-Produktbeschreibung....9
4-Bedienfeld....10
5-Programme....14
6-Verbrauch 15
7-Anregungen und Tipps....16
8-Tägliche Nutzung....18
9 – Reinigung und Pflege 24
10-Fehlerbehebung....26
11-Aufstellung....28
12-Technische Daten....31

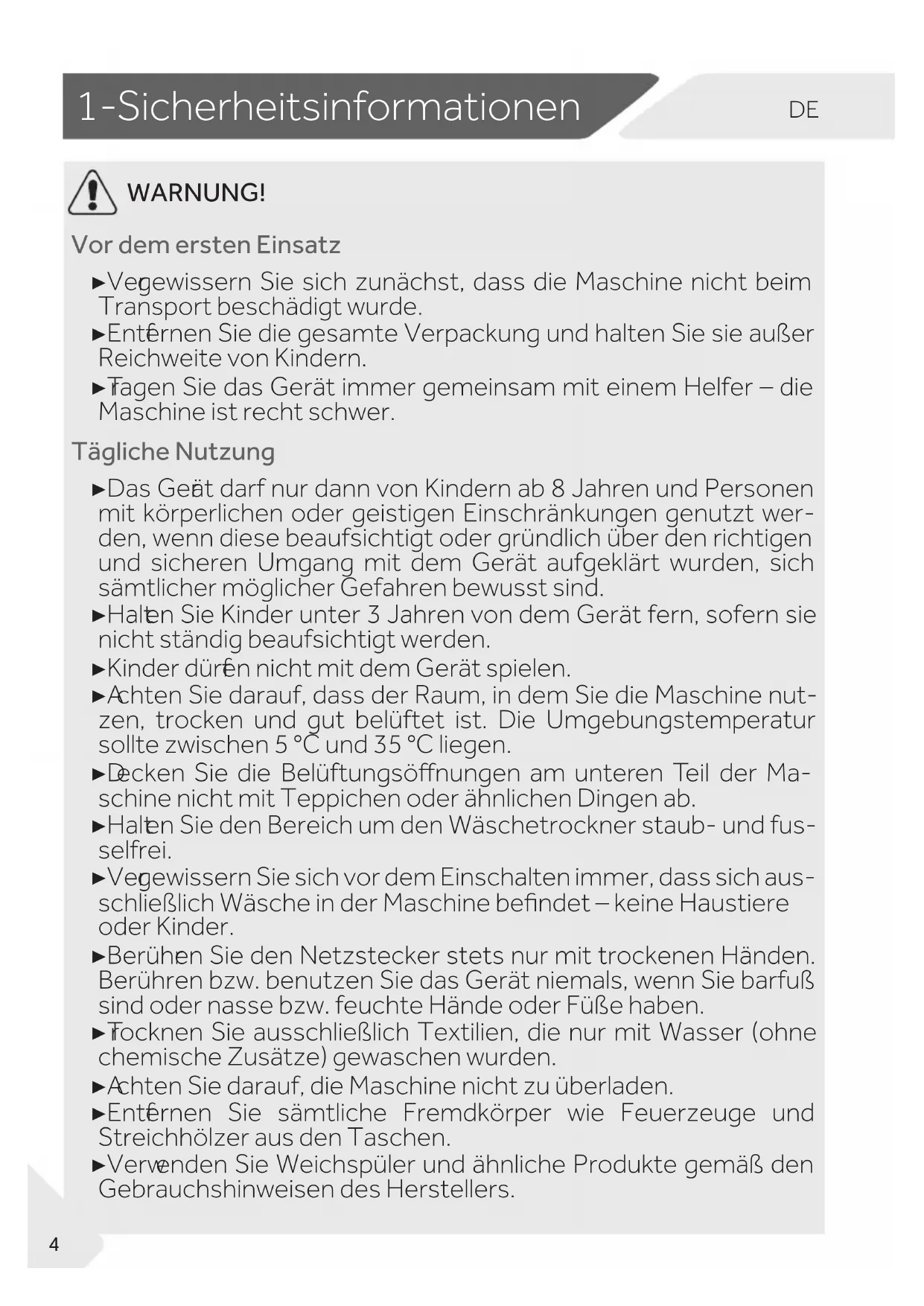

WARNUNG!

Vor dem ersten Einsatz

▶Vegewissern Sie sich zunächst, dass die Maschine nicht beim Transport beschädigt wurde.
▶Entfernen Sie die gesamte Verpackung und halten Sie sie außer Reichweite von Kindern.
▶Tagen Sie das Gerät immer gemeinsam mit einem Helfer – die Maschine ist recht schwer.

Tägliche Nutzung

Das Gerät darf nur dann von Kindern ab 8 Jahren und Personen mit körperlichen oder geistigen Einschränkungen genutzt werden, wenn diese beaufsichtigt oder gründlich über den richtigen und sicheren Umgang mit dem Gerät aufgeklärt wurden, sich sämtlicher möglicher Gefahren bewusst sind.
▶Halten Sie Kinder unter 3 Jahren von dem Gerät fern, sofern sie nicht ständig beaufsichtigt werden.
▶Kinder dürfen nicht mit dem Gerät spielen.
▶Achten Sie darauf, dass der Raum, in dem Sie die Maschine nutzen, trocken und gut belüftet ist. Die Umgebungstemperatur sollte zwischen 5 °C und 35 °C liegen.
▶Decken Sie die Belüftungsöffnungen am unteren Teil der Maschine nicht mit Teppichen oder ähnlichen Dingen ab.
▶Halten Sie den Bereich um den Wäschetrockner staub- und fusselfrei.
▶Vegewissern Sie sich vor dem Einschalten immer, dass sich ausschließlich Wäsche in der Maschine befindet – keine Haustiere oder Kinder.
▶Berühen Sie den Netzstecker stets nur mit trockenen Händen. Berühren bzw. benutzen Sie das Gerät niemals, wenn Sie barfuß sind oder nasse bzw. feuchte Hände oder Füße haben.
▶Tocknen Sie ausschließlich Textilien, die nur mit Wasser (ohne chemische Zusätze) gewaschen wurden.
▶Achten Sie darauf, die Maschine nicht zu überladen.
▶Entfernen Sie sämtliche Fremdkörper wie Feuerzeuge und Streichhölzer aus den Taschen.
▶Verwenden Sie Weichspüler und ähnliche Produkte gemäß den Gebrauchshinweisen des Herstellers.

WARNUNG!

Tägliche Nutzung

▶Siedürfen keinesfalls brennbare Sprays und entflammbare Gase in unmittelbarer Nähe zu dem Gerät verwenden oder speichern.
▶Sellen Sie keine schweren Gegenstände, nichts Heißes oder Nasses auf dem Gerät ab.
▶Halen Sie beim Herausziehen des Steckers den Stecker und nicht das Kabel fest.
▶Berühen Sie nicht die Rückwand und die Trommel bei laufendem Betrieb; diese sind dann heiß.
▶Folgende Dinge dürfen nicht in der Maschine getrocknet werden:

▶Ungewaschene Textilien.
▶Extilien, die mit brennbaren Substanzen wie Speiseöl, Aceton, Alkohol, Benzin, Diesel, Kerosin, Fleckentferner, Terpentin, Wachs, Wachsentferner und ähnlichen Substanzen in Berührung gekommen sind. Die dadurch verursachten Dämpfe können zu Bränden bis hin zu Explosionen führen. Solche Textilien müssen grundsätzlich zuerst mit einer Extraportion Waschmittel von Hand in heißem Wasser gewaschen werden, anschließend gründlich an der Luft trocknen, bevor sie in die Maschine gegeben werden dürfen.
▶Extilien mit Polstern oder Füllungen (z. B. Kissen, Stepptextilien). Bei solchen Textilien kann die Füllung austreten, sich im Extremfall im Wäschetrockner entzünden.
- Extilien, die reichlich Gummi, Schaumgummi oder gummi-artige Materialien enthalten – wie Duschhauben, wasserfeste Textilien, gummierte Artikel sowie Kleidung und Kissen mit Schaumstofffüllung.

▶Tinken Sie keinesfalls das Kondenswasser.
▶Verwenden Sie das Gerät nicht ohne den ordnungsgemäß eingebauten und unbeschädigten Fusselfilter bzw. Kondensatfilter.
▶Bite beachten Sie, dass die Wäsche beim letzten Schritt der Trocknungsphase (Abkühlen) ohne zusätzliche Wärmezufuhr getrocknet wird, damit sie nicht heiß in der Maschine verbleibt, so keinen Schaden nimmt.
▶Lassen Sie die Maschine nicht über längee Zeit unbeaufsichtigt arbeiten. Wenn Sie etwas länger abwesend (zum Beispiel im Urlaub) sind, schalten Sie die Maschine komplett ab und ziehen den Netzstecker.

1-Sicherheitsinformationen

▶ Schalten Sie die Maschine nicht mitten im Trocknungszyklus ab – die Wäsche kann sehr heiß sein und Schaden nehmen, wenn sie nicht mehr bewegt wird. Falls Sie die Maschine dennoch beim Trocknen abschalten müssen, entnehmen Sie sofort alle Textilien und breiten diese aus, damit sich die Hitze verflüchtigt.
▶ Schalten Sie das Gerät nach dem Trocknen komplett ab; das spart Energie und dient auch der Sicherheit.

Pflege / Reinigung

▶LassenSie Kinder nicht unbeaufsichtigt, falls diese die Maschine einmal reinigen möchten.
▶Tennen Sie die Maschine vor jeglichen Wartungsarbeiten vollständig von der Stromversorgung (Netzstecker ziehen).

WARNUNG!

Pflege / Reinigung

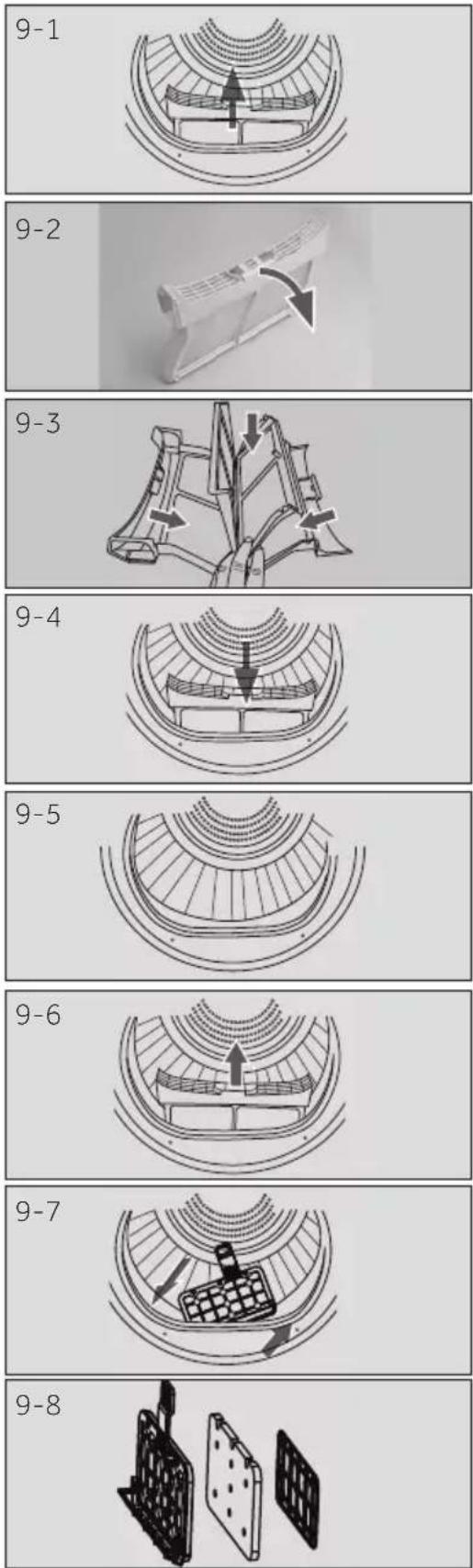

▶Reinigen Sie den Fusselfilter und den Kondensatfilter nach jedem Programmdurchlauf (siehe PFLEGE UND REINIGUNG).
▶Sprühen Sie kein Wasser auf das Gerät, verzichten Sie auf Dampfreiniger.
▶Verwenden Sie keinesfalls Industriechemikalien zum Reinigen des Geräts.
▶Falls das Netzkabel beschädigt wird, lassen Sie dies vom Hersteller, seinem Kundendienst oder einer ähnlich sachkundigen Person (zum Beispiel Elektriker) austauschen, damit es nicht zu Gefährdungen kommt.
▶Vesuchen Sie nicht, die Maschine selbst reparieren. Falls eine Reparatur ansteht, wenden Sie sich bitte an unseren Kunden-dienst.

Aufstellung

▶Achten Sie darauf, dass die Gerätetür unter allen Umständen problemlos geöffnet werden kann. Stellen Sie den Wäschetrockner nicht hinter abschließbaren Türen, Schiebetüren oder hinter Türen auf, die sich zum Wäschetrockner hin öffnen und so ein vollständiges Öffnen der Gerätetür verhindern würden.

▶ Sellen Sie das Gerät an einem gut belüfteten, trockenen Ort auf.

▶Sellen Sie die Maschine nie im Freien, nicht an feuchten Stellen auf – auch nicht an Orten, an denen unvermutet Wasser austreten kann, also auch nicht unter oder in der Nähe einer Spüle. Falls Wasser von außen an die Maschine gelangen sollte, unterbrechen Sie die Stromversorgung vollständig (Netzstecker ziehen), anschließend lassen Sie die Maschine ohne jegliche Hilfsmittel trocknen – also nicht trockenfönen!

▶Nutzen Sie das Gerät nur an Standplätzen, an denen die Temperatur nicht unter 5°C abfallen kann.

▶Sellen Sie die Maschine nicht auf Teppich oder Teppichböden, nicht nah an die Wand oder in die Nähe von Möbeln.

▶ Sellen Sie die Maschine nicht an kalten oder heißen Stellen, nicht im prallen Sonnenlicht, nicht in der Nähe von Wärmequellen (z. B. Öfen oder Heizungen) auf.

▶Vergewissern Sie sich, dass die elektrischen Angaben auf dem Typenschild zur Stromversorgung Ihres Haushaltes passen. Falls nicht, wenden Sie sich bitte an einen Elektriker.

▶VerzichtenSieaufMehrfachsteckdosenundVerlängerungskabel.

▶Achten Sie darauf, dass Netzkabel und Netzstecker nicht beschädigt werden. Bei Beschädigungen lassen Sie die defekten Teile von einem Elektriker austauschen.

▶Schließen Sie das Netzkabel an eine geerdete Schukosteckdose an, die auch nach dem Aufstellen der Maschine gut erreichbar bleibt. Das Gerät muss an eine geerdete Steckdose (Schuko-steckdose) angeschlossen werden.

▶Nur für GB: Das Netzkabel des Geräts ist mit 3-poligem (geerdet) Stecker ausgestattet, der in einen 3-poligen Standardstecker (geerdet) passt. Trennen Sie den dritten Kontakt (Erdungskontakte) niemals ab. Nachdem das Gerät installiert ist, sollte der Stecker zugänglich sein.

Bestimmungsgemäße Verwendung

Dieses Gerät ist für die Trocknung von Textilien vorgesehen, die in einer Wasserlösung gewaschen wurden und die gemäß dem Herstelleretikett als trocknergeeignet gekennzeichnet sind.

Das Gerät ist ausschließlich zum Hausgebrauch in Innenräumen vorgesehen. Die Maschine darf nicht für kommerzielle oder gewerbliche Zwecke eingesetzt werden. Veränderungen der Maschine sind nicht zulässig. Nicht bestimmungsgemäße Verwendung kann zu Gefahren und zum Verlust aller Gewährleistungs- und Haftungsansprüche führen.

Standards und Richtlinien CE

Dieses Produkt ist konform mit den Anforderungen aller geltenden EU-Richtlinien der zugehörigen harmonisierten Standards, die CE-Kennzeichnung vorsehen.

n weis

Das Gerät enthält das luorierte Treibhausgas HFc-134a (GWP:1430). Dieses Gas befindet sich in einem hermetisch abgedichteten System.

Umweltverträglicher Einsatz

▶ Vollständige Entwässerung: Schleudern Sie die Wäsche mit maximaler Schleuderge schwindigkeit.
▶ Maximale Beladung: Nutzen Sie das Gerät bis zur maximalen Beladungskapazität, vermeiden Sie aber unbedingt eine Überlastung des Trockners. Für die bestmögliche Nutzung der maximalen Beladungskapazität sollte Wäsche, die bis „SCHRANKFERTIG“ getrocknet werden soll, in einem ersten Schritt „BÜGELFERTIG“ getrocknet werden. Nach Programmende nehmen Sie einfach die Wäschestücke heraus, die gebügelt werden sollen, und lassen die übrige Wäsche dann fertig trocknen.

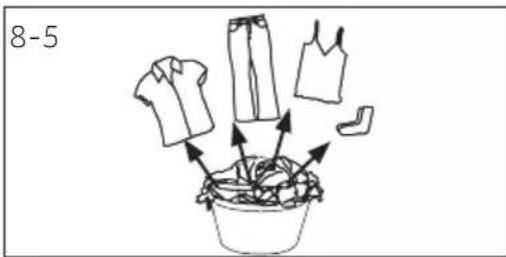

▶ Auflockern der Wäsche: Schütteln Sie die Wäsche zur Lockerung auf, bevor Sie diese in den Trockner legen.
▶ Vermeiden Sie übermäßiges Trocknen: Das übermäßige Trocknen sollte vermieden werden. Wählen Sie das richtige Programm und den passenden Trocknungsgrad.
Weichspüler nicht erforderlich: Verzichten Sie beim Waschen auf Weichspüler; der Trockner sorgt dafür, dass die Wäsche weich und luftig wird.
▶ Reinigung der Fussel filter: Reinigen Sie die Fussel filter nach jedem Trocknungsvorgang.
▶ Belüftung: Stellen Sie sicher, dass das Gerät sachgemäß belüftet wird (siehe AUF-STELLUNG).
Wiederverwendung von kondensiertem Wasser: Das gesammelte Kondenswasser kann für das Dampfbügeleisen verwendet werden. Vorher sollte es durch ein feines Sieb oder Kaffeefilterpapier gegossen werden. Kleinste Teile werden durch den Filter zurückgehalten.

Hinweis:

Aufgrund technischer Änderungen können die Abbildungen in den folgenden Kapiteln von Ihrem Modell abweichen.

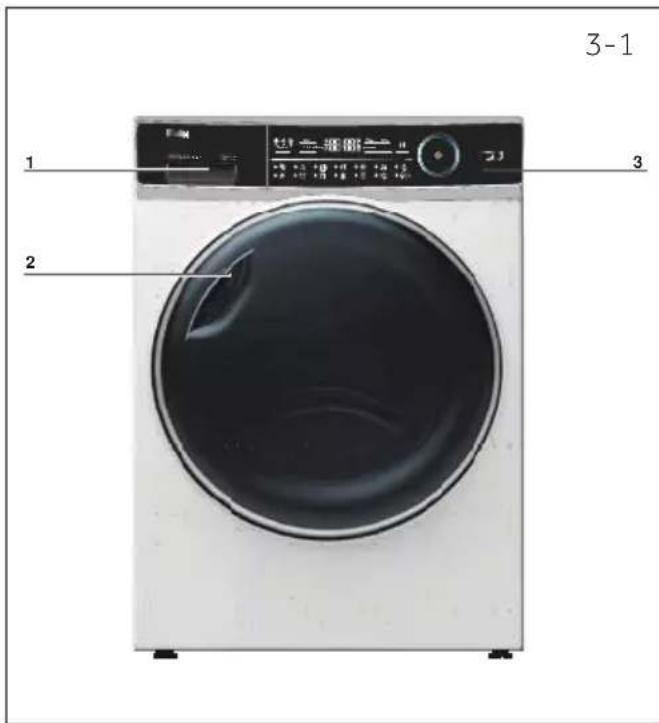

3.1 Die Maschine

Frontseite (Abb. 3-1): Rückseite (Abb. 3-2):

3-1 1 2 3 3-1

1 Wassertank
2 Trommeltrocknertür
3 Bedienfeld

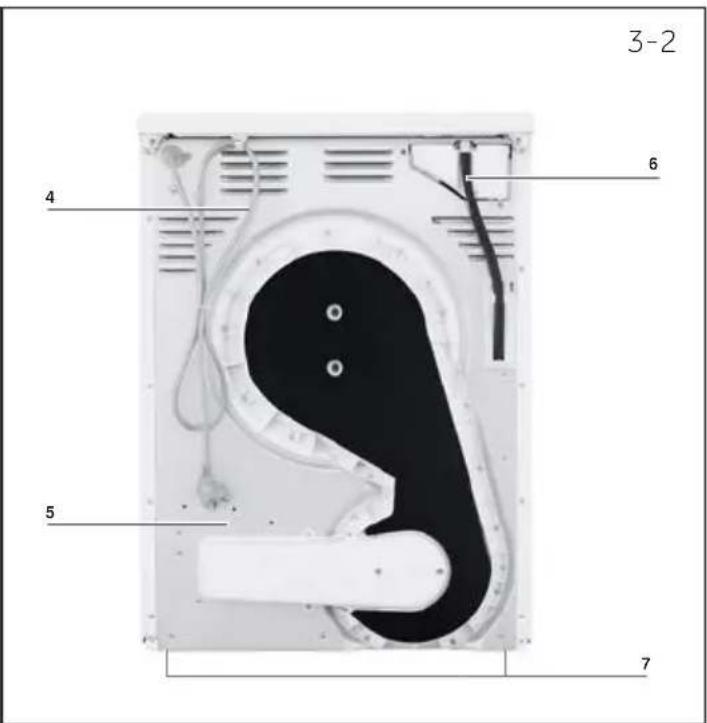

3-2 4 6 5 7

4 Stromversorgungskabel
5 Rückplatte
6 Ablaufanschluss
7 Verstellbare Füße

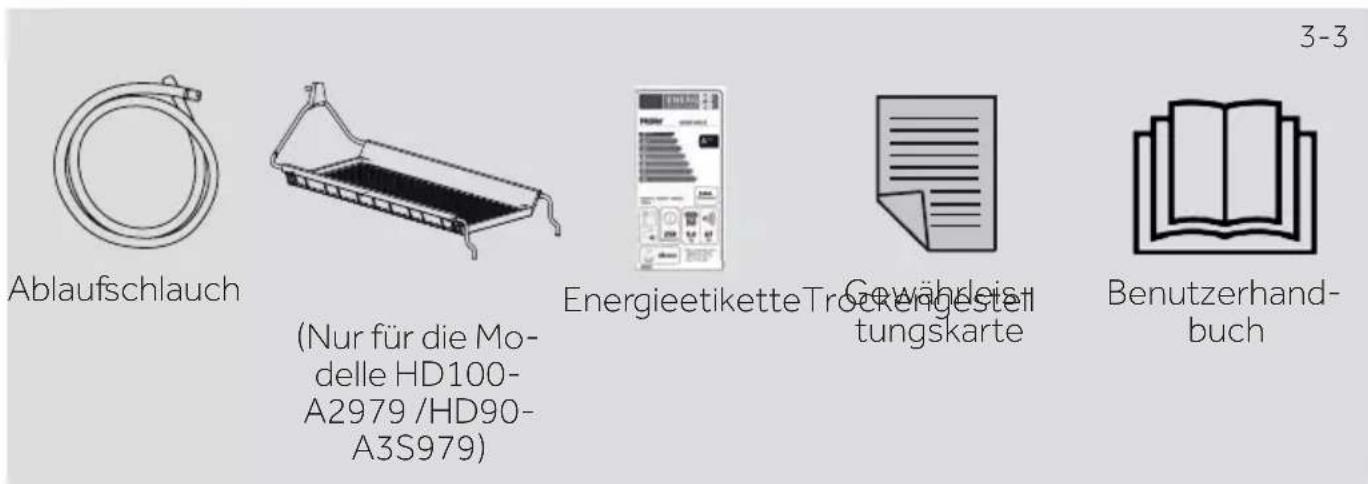

3.2 Zubehör

Überprüfen Sie das Zubehör und die Literatur entsprechend dieser Liste (Abb.:3-3):

Ablaufschlauch (Nur für die Mo- delle HD100- A2979 /HD90- A3S979) Energieetikette Trockengestelltungskarte Gewährleistungskarte Benutzerhandbuch 3-3

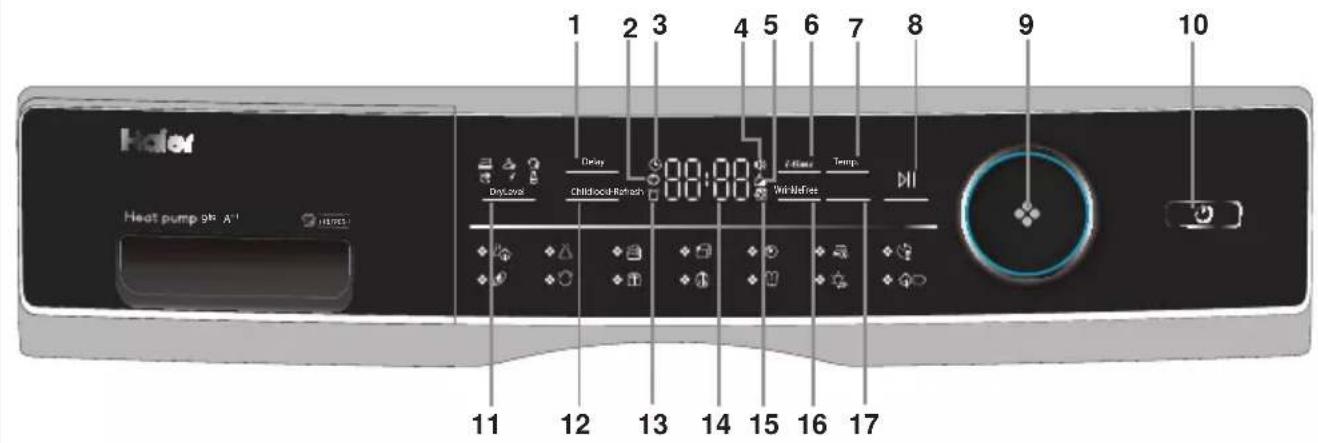

4-1

Haier Heat pump 915 A-1 1 2 3 4 5 6 7 8 9 10 Dry Level Delay Childcool-Retach 88:88 Firebox Temp Wit/NiFree 11 12 13 14 15 16 17

1 Zeitvorwahl-Taste
2 Kindersicherungsanzeige
3 Startzeitvorwahl
4 Signalanzeige
5 Luftfilteranzeige
6 Zeittaste
7 Temp.-Taste

8 Start/Pause-Taste
9 Programmauswahl- schalter
10 Power-Taste
11 Taste für Trocknungsgrad
12 Kindersicherungstaste

13 Anzeige Wasserbehälter leeren
14 Anzeige
15 Türentriegelungsan- zeige
16 Knitterfrei-Taste
17 i-Refresh

4-2

Delay

4.1 Zeitvorwahl-Taste

Zeitwahlfunktion für einen späteren Gerätestart: Drücken Sie die Taste, um die gewünschte Verzögerungszeit einzustellen (in 1-Stundenintervallen bis maximal 12 Stunden). Das Gerät muss dabei eingeschaltet werden, drücke Sie anschließend (Abb. 4-2), um den zeitverzögerten Betrieb zu starten.

Hinweis

Diese Funktion sollte eingestellt, wenn Sie alle anderen Funktionsoptionen eingestellt haben. Andernfalls kommt es zur Deaktivierung der Zeitwahlfunktion, sobald den Programmschalter drehen oder eine Taste drücken.

4-3

Childlock

4.2 Kindersicherungsanzeige

Zur Aktivierung der Kindersicherungsfunktion nach dem Starten eines Trocknungsdurchgangs drücken Sie einfach die Kindersicherungstaste (Abb. 4-3) für 3 Sekunden, bis das Anzeigesymbol aufleuchtet. Zum Deaktivieren drücken Sie die Taste dann erneut für 3 Sekunden.

Hinweis

Wenn ein Trocknungsdurchgang endet oder die Stromzufuhr unterbrochen wird, kommt es zur automatischen Deaktivierung der Funktion.

4.3 Startzeitvorwahl

Diese Anzeige leuchtet auf, wenn Sie das Startzeit programm (Abb. 4-4) auswählen.

4.4 Signalanzeige

Sie können ein Signal gemäß Ihren Bedürfnissen einstellen. Für die Aktivierung der Signalfunktion nach dem Einschalten des Trockners, drücken Sie bitte i-Refresh und Temp. (Abb. 4-5) für etwa 3 Sekunden, bis das Tonsignal erklingt. Für eine Deaktivierung drücken Sie bitte die Tasten erneut 3 Sekunden lang, bis das Tonsignal erklingt.

4-4

i-Refresh + Temp. 4-5

4.5 Luftfilteranzeige

Filter sind regelmäßig zu reinigen. Siehe dazu die Abschnitte zu Reinigung des Fusselfilters bzw. zur Reinigung des Kondensatfilters im Benutzerhandbuch.

Nach jedem Trocknungsdurchgang blinkt die Anzeige, um an die erforderliche Filterreinigung zu erinnern.

4.6 Zeittaste

Wenn das Timer- oder Zeitwahlprogramm ausgewählt wurde, ist das Licht von i-time eingeschaltet. Drücken Sie diese Taste, um den Zeitwert zu verringern oder zu erhöhen.

Drücken Sie die Taste (Abb. 4-8), um die Trocknungs-temperatur für bestimmte Programme einzustellen. Die Anzeige wird unten dargestellt.

Drücken Sie Start/Pause (Abb. 4-9), um einen Trocknungsdurchgang zu starten. Drücken Sie die Taste erneut, wenn Sie den Trocknungsvorgang anhalten möchten – die Anzeigeleuchte blinkt jetzt. Drücken Sie die Taste erneut, um den Trocknungsdurchgang fortzusetzen.

4-9

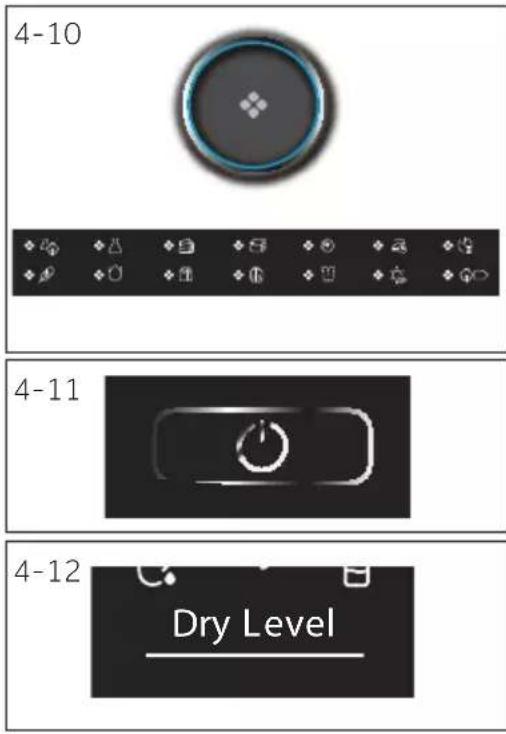

4.9 Programmauswahlschalter

Wählen Sie mithilfe des Drehschalters (Abb. 4-10) eines der 14 Programme. Die Anzeige des entsprechenden Programms leuchtet auf. Weitere Informationen finden Sie im Abschnitt Programmmodi im Benutzerhandbuch.

4.10 Einschalttaste

Drücken Sie die Einschalttaste (Abb. 4-11), um den Trockner ein- oder auszuschalten.

4.11 Taste für Trocknungsgrad

Drücken Sie die Taste (Abb. 4-12), um den endgültigen Feuchtigkeitsgehalt der Wäsche am Ende des Trocknungsdurchgangs einzustellen.

Extra trocken Schrankfertig Bügelfertig

4-13 Childlock

4.12 Kindersicherungstaste

Zur Aktivierung der Kindersicherungsfunktion nach dem Starten eines Trocknungsdurchgangs drücken Sie einfach die Taste (Abb. 4-13) für 3 Sekunden, bis das Anzeigesymbol aufleuchtet. Zum Deaktivieren drücken Sie die Taste dann erneut für 3 Sekunden.

4.13 Anzeige Wasserbehälter leeren

Der Wasserbehälter muss geleert werden.

Wichtig: Leeren Sie den Wasserbehälter nach jedem Trocknungsdurchgang. Siehe dazu den Abschnitt Wasserbehälter im Benutzerhandbuch.

4.14 Anzeige

Die Anzeige zeigt die Restzeit, die Verzögerungszeit und andere wichtige Informationen an.

4-14

4-15

Hinweis

Die Restzeit ist ein Standardwert, diese Zeit wird in Abhängigkeit von zusätzliche Programmeinstellungen und dem Feuchtigkeitsgehalt der Wäsche neu berechnet.

4.15 Türentriegelungsanzeige

Wenn die Tür geöffnet ist, leuchtet diese Anzeige (Abb. 4-16) auf.

4.16 Knitterfrei-Taste

Nach dem Auswählen eines Programms mit dieser Funktion leuchtet das Symbol auf (Abb. 4-17).

4-16

4-17

n

weis

Die Standardzeit beträgt eine Stunde.

4.17 i-Refresh

Bei dem Timer-Programm beträgt die Standardzeit 30 Minuten. Die Höchstzeit beträgt 50 Minuten.

4-18

Programm	Trocknungs-grad	Wäsche	Max. Beladung (kg)
			8 9 10
	Extra trocken	Schwere Gewebe, benötigen weitere Trocknung	5 6 7
	Extra trocken	Schweres Synthetikgewebe	4 4.5 5
	Extra trocken	Handtücher	5 6 7
	/	Daunengefütterte Kleidungstücke	1 1 1,5
	/	Wollfell-Textilien	3 3 4
	Extra trocken	Kaschmirkleidung	3 4 4,5
	/	Schwere Gewebe, benötigen weitere Trocknung	— — —
	Extra trocken Unterwäsche 2 2 3
	Extra trocken Schwere Baumwollgewebe 2 2 3
	Extra trocken	Hemden	4 4,5 5
	Extra trocken	Sportkleidung	4 4,5 5
	Extra trocken Babykleidung 4 4 5
	/Lak	en 4 4 5
	Extra trocken	Baumwolle, Mäntel	8 9	10

EN 61121 Einstellung des Testprogramms.
Wir empfehlen Ihnen, das Kondenswasser durch das Abflussrohr nach außen abzulassen, wenn Sie eine volle Ladung mit dem „“ Cotton““-Programm trocknen. Dadurch wird vermieden, dass der Wassertank während des Programms geleert werden muss.“

Wärmepumpentechnik

Der Kondensationstrockner mit Wärmetauscher zeichnet sich durch hervorragende Werte in Bezug auf einen effizienten Energieverbrauch aus. Hier finden sich die unter Standardbedingungen ermittelten Richtwerte. Die Werte können je nach Abhängigkeit von Überspannung und Unterspannung, dem Gewebetyp, der Zusammensetzung der zu trocknenden Wäscheladung, dem Restfeuchtegehalt im Gewebe und der Größe der Wäscheladung von den gegebenen Werten abweichen.

Programm Baumwolle/Leinen	Schleuderge-schwindigkeit in UpM	Restfeuch tegehalt in %	Zeit in h:mm	Energie Verbrauch in kWh
Extra trocken	1000 ungefähr 60 4:40 2,34
Schrankfertig	1000 ungefähr 60 4:29 1,98
Bügelfertig	1000 ungefähr 60 3:18 1,62

Umweltverträglicher Einsatz

▶Schleudern Sie die Wäsche so trocken wie möglich, bevor Sie diese in den Wäschetrockner legen.
▶Vermeiden Sie unbedingt eine Überladung des Wäschetrockners.
▶Schütteln Sie die Wäsche zum Lockern auf, bevor Sie diese in den Wäschetrockner legen.
▶Wählen Sie ein jeweils geeignetes Trocknungsprogramm aus. Achten Sie darauf, dass die Wäsche nicht länger als notwendig getrocknet wird.
▶Achten Sie darauf, dass der Wäschetrockner nur mit gereinigten Filtern benutzt wird.

7-Anregungen und Tipps

7.1 Gestärkte Wäsche

Gestärkte Wäsche hinterlässt eine Stärkeschicht in der Trommel und ist daher nicht für die Trocknung in einem Wäschetrockner geeignet.

7.2 Weichspüler

Verzichten Sie beim Waschen auf Weichspüler; der Trockner sorgt dafür, dass die Wäsche luftig und weich wird.

7.3 Weichpflegetücher

Die Verwendung von „Weichpflegetüchern“ kann zu unerwünschten Ablagerungen auf dem Fusselfiltern führen. Das kann die Verstopfung der Filter verursachen. In solchen Fällen empfehlen wir entweder auf die Verwendung von Weichpflegetüchern zu verzichten oder wählen Sie ein anderes Produkt. Beachten Sie in allen Fällen die Gebrauchsanweisungen des Herstellers.

7.4 Kleinere Lademengen.

Bei Menge von weniger als einem 1,0 kg sollte das „Timer“-Programm gewählt werden, weil die automatische Kontrolle des Trocknungsgrads in diesem Fall ungenau sein kann.

7.5 Geöffnete Tür

Bei Nichtbenutzung sollte die Tür angelehnt sein, um die Türdichtung für eine längere Lebenszeit zu schonen.

7.6 Trommelinnenbeleuchtung

Wenn das Gerät eingeschaltet ist, schaltet sich beim Öffnen der Tür stets die Innenraumbeleuchtung an.

7.7 Wartungsklappe

Achten Sie darauf, dass die Wartungsklappe bei laufendem Betrieb stets geschlossen ist.

7.8 Antiknitterschutz

Wenn nach dem Ende des Programms die Wäsche nicht aus dem Gerät genommen wird, bewegt sich die Trommel in bestimmten Abständen, ein Verknittern zu verhindern. Der Antiknitterschutzphase ist etwa 60 Minute lang.

7.9 Wäsche, die gebügelt werden soll

... sollten mit dem Trocknungsgrad BÜGELFERTIG getrocknet werden. Das erleichtert das Bügeln per Hand oder mit dem Automaten.

7.10 Restzeit

Die Programmdauer hängt von den folgenden Faktoren ab: Gewebetyp, Lademenge, Absorptionsvermögen, der gewünschte Trocknungsgrad, sowie die Schleudergeschwindigkeit der Waschmaschine. Diese Faktoren werden im Programmdurchlauf durch die Elektronik registriert und die Restzeit des Programms wird entsprechend angepasst.

7.11 Automatisches Ladeerkennungssystem

Wenn das Programm startet, zeigt die Anzeige nach einigen Minuten Auto an. Das bedeutet, dass sich das automatische Ladeerkennungssystem eingeschaltet hat. Die Sensoren erkennen und schätzen die Restlaufzeit für das Programm ab. In Abhängigkeit von dem ausgewählten Programm, der Lademenge, Feuchtigkeit und der Umgebungstemperatur, kann die automatische Ladeerkennungsphase einige Minuten bei geringer Lademenge bzw. bis zu einer Stunde für die Höchstbeladung oder die Beladung mit sehr großen Wäschestücken dauern, bevor die ungefähre Programmrestzeit angezeigt wird.

7.12 Sehr große Wäsche- und Kleidungstücke

...neigendazu, sich aufzuwickeln. Wenn aus diesem Grund der gewünschte Trocknungsgrad nicht erreicht werden konnte, sollten Sie die Wäschestücke auflockern und die Trocknung mit dem Zeitprogramm (TIMER) wiederholen.

7.13 Besonders empfindliche Gewebe

Textilien, die schnell einlaufen oder ihre Form verlieren (wie Seidenstrümpfe, Dessous und dergleichen) sollten nicht im Wäschetrockner getrocknet werden. Geben Sie etwas empfindlichere Textilien in einen Wäschebeutel, trocknen Sie diese nicht zu lange.

7.14 Jersey- und Trikotstoffe

sollten um ein Einlaufen zu verhindern BÜGELFERTIG getrocknet werden. Anschließend sollten die Wäschestücke vorsichtig in ihre Form gezogen werden.

7.15 Flusen und Fusseln

Die Fusselmenge in den Fusselfiltern steht in keinem Zusammenhang mit einer möglichen Materialbeanspruchung im Wäschetrockner, es handelt sich vielmehr um Fasern, die durch das Tragen und das Waschen herausgelöst werden. Bei der Trocknung an der Wäscheleine werden Flusen und Flusseln durch den Wind davongetragen. Bei der Nutzung eines Wäschetrockners werden Flusen und Fusseln in Filtern aufgefangen.

7.16 Tonsignal

Ein akustisches Signal ertönt:

▶wenn der Wasserbehälter voll ist
▶bei Fehlfunktionen

Zusätzlich kann ein Tonsignal in den folgenden Fällen ausgewählt werden:

▶zum Programmende
▶beim Betätigen einer Taste
▶beim Drehen des Programmwahlknopfes

8-Tägliche Nutzung

8.1 Vorbereitung des Geräts

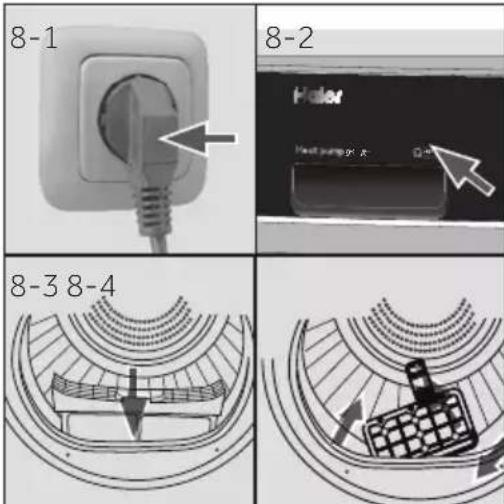

1. S chließen Sie die Maschine an eine passende Steckdose an (220 V bis 240 V\~/50 Hz) (Abb. 8-1). Lesen Sie dazu auch den Abschnitt AUF-STELLUNG.

2. A chten Sie darauf, dass:

▶der Wasserbehälter leer und ordnungsgemäß eingesetzt ist. (Abbildung 8-2).
▶Fusselfilter sauber und und ordnungsgemäß eingesetzt ist. (Abbildung 8-3).
▶Kondensatfilter sauber und und ordnungsgemäß eingesetzt ist (Abb. 8-4).

8-5

8.2 Vorbereitung der Wäsche

▶S ortieren Sie die Wäsche nach Gewebeart (Baumwolle, Synthetik, Wolle usw.). Trocknen Sie nur zuvor geschleuderte Wäschestücke.
▶Leer en Sie Hosen- und sonstige Taschen von scharfen oder entflammbar Gegenständen, wie beispielsweise Schlüssel, Feuerzeuge und Streichhölzer. Entfernen Sie harte Schmuckobjekte wie Broschen.
▶S chließen Sie Reißverschlüsse und Haken, achten Sie darauf, dass Knöpfe fest angenäht sind. Kleinere Stücke, wie Socken, BH usw. sollten in einen Wäschebeutel gepackt werden.
▶Falt en Sie größere Textilien, wie Bettwäsche, Tischdecken usw. auseinander.
▶Beacht en Sie die Hinweise auf den Pflegeetiketten, trocknen Sie nur Textilien, die ausdrücklich zum Trocknen im Wäschetrockner geeignet sind.

▶Trennen Sie weiße Textilien von der Buntwäsche.
▶ Falten Sie größere Wäschestücke, wie etwas Laken, Tischtücher usw. auseinander.
▶Bett- und Kissenbezüge sollten zugeknüpft sein, sodass keine kleineren Wäschestücke hineinrutschen können.
▶Schließen Sie Reißverschlüsse und Haken, verknoten Sie lose Gürtel (ohne Metallteile), Bänder usw.
Packen Sie kleinere Stücke, wie Socken, BH usw., sollten in einen Wäschebeutel.
▶Achten Sie darauf, dass alle Knöpfe fest angenäht sind.
▶Metallteile an Kleidungstücken, wie Metallknöpfe, BH-Bügel usw., müssen entweder fest angenäht sein oder vor dem Trocknen abgenommen werden. Andernfalls können diese Teile Lärm verursachen und die Trommel beschädigen.
▶ Trocknen Sie pflegeleichte Leinenstoffe nicht zu lange. Andernfalls könnten dies knittern. Lassen Sie diese abschließend an der Luft fertigtrocknen.
▶Trikotstoffe (wie beispielsweise Unterwäsche) können während des Trocknens an Form verlieren. Nutzen Sie nur den Trocknungsgrad BÜGELFERTIG und ziehen Sie die Kleidungsstücke anschließend in Form.
▶Für vorgetrocknete, mehrschichtige Kleidungstücke oder für das abschließende Trocknen sollte das Zeitprogramm (TIMER) ausgewählt werden.

Ladungsreferenz

Bettlaken (single) Baumwolle Ca. 800 g
Kleidungsstücke aus Mischgewebe	/ Ca. 800 g
Jacken Baumwolle Ca. 800 g
Jeans / Ca. 800 g
Arbeitsanzüge Baumwolle Ca. 950 g
Pyjama / Ca. 200 g
Hemden / Ca. 300 g
Socken Mischgewebe	Ca. 50 g
T-Shirts	Baumwolle Ca. 300 g
Unterwäsche	Mischgewebe	Ca. 70 g

8.3 Maschine beladen

▶Vor sortierte Wäsche auflockern und in das Gerät legen.
▶Nicht überladen.

▶ Schließen Sie die Tür vorsichtig. Achten Sie dabei darauf, dass kein Wäschestück eingeklemmt wird.

8.4 Einlegen und Herausnehmen der Wäsche

Zum Herausnehmen oder Einlegen von Wäsche kann das Programm jederzeit unterbrochen werden:

▶Öffnen Sie die Tür. Der Trocknungsdurchgang wird unterbrochen.
Seien Sie vorsichtig, wenn Sie Wäsche herausnehmen oder in das Gerät hineinlegen! Der Innenraum der Trommel, sowie die Wäschestücke selber können heiß sein, sodass die Gefahr von Verbrennungen besteht.
▶Zur Fortsetzung des Programms drücken Sie die „Start/Pause“-Taste nach dem Schließen der Tür.

VORSICHT!

Fremdkörper, insbesondere kleine Gegenstände mit scharfen Kanten (BH-Bügel oder Münzen) können Fehlfunktionen verursachen, Wäsche und Maschine beschädigen.

WARNUNG!

Schalten Sie das Gerät niemals vor dem Ende des Trocknungsdurchgang ab, sofern Sie nicht sofort alle Textilien aus dem Gerät entnehmen und diese zum Abkühlen ausbreiten, damit sich die Hitze verflüchtigt.

8-7

8.5 Beladung des Wäschetrockners

1. Plat zieren Sie die Wäsche gleichmäßig verteilt in der Trommel und achten Sie darauf, dass Sie die Trommel nicht überladen.
2. S chalten Sie den Wäschetrockner ein, indem Sie die Einschalttaste (Abb. 8-7) drücken.

weis

Weichspüler oder ähnliche Produkte für die Gewebepflege sind gemäß den Herstelleranweisungen zu verwenden.

8.6 Einstellen des Programms und Starten

1. Drehen Sie den Programmauswahlschalter (Abb. 8-8) zur Auswahl des gewünschten Programms.
2. S tellen Sie Funktionen, wie Temperatur, Trocknungsgrad, Zeitvorwahl. Drücken Sie anschließend die Start-/Pausentaste (Abb. 8-9), um den Trocknungsdurchlauf zu starten.

8.7 Ende des Trocknungsdurchgangs

Der Wäschetrockner stoppt den Betrieb automatisch, wenn ein Trockenzyklus abgeschlossen ist. Auf der Anzeige erscheint END. Öffnen Sie die Tür des Wäschetrockners und nehmen Sie die Wäsche heraus. Wenn die Wäsche nicht aus dem Gerät entnommen wird, startet automatisch das Anti-Knitterprogramm.

1. S chalten Sie den Wäschetrockner aus, indem Sie die Einschalttaste (Abb. 8-10) drücken.
2. Ziehen Sie den Ger ätenetzstecker (Abb. 8-11).
3. Leer en Sie den Wasserbehälter nach jedem Trocknungsdurchgang (Abb. 8-12).
4. R einigen Sie den Fusselfilter nach jedem Trocknungsdurchgang (Abb. 8-13).
5. R einigen Sie den Kondensatfilter nach jedem Trocknungsdurchgang (Abb. 8-14).

8-8

8-9 DII

▶ Während des Trocknens müssen Sie darauf achten, dass die Wäschestücke auf dem Gestellt platziert sind, ohne sich bei rotierender Trommel in den Seitenteilen zu verfangen.
▶ Maximalgeicht an feuchten Wäschestücken: 1,5 kg.

8-Tägliche Nutzung

8-15 Trommelöffnungen Trommel Trocknergeste Lint-Filter

8.8 Verwendung des Trockengestells

Das Trockengestell ist für Wäschestücke gedacht, die für eine Trocknen im Wäschetrockner nicht geeignet sind, wie beispielsweise Sport- und Turnschuhe, Strickpullover oder empfindliche Dessous.

1. Öffnen Sie die T rocknertür.
2. Überprüf en Sie, ob die Trommelleer ist.
3. S etzen Sie das Trockengestell in die Trommel.
4. A chten Sie darauf, dass die Arretierungen in die Öffnung des Fusselfilter eingesteckt wurden und in der Öffnung der Trommelrückwand eingerastet sind.

weis

▶Verwenden Sie das Trockengestell nicht, wenn sich noch andere Textilien im Trockner befinden.

Pflegediagramm

Waschen
	Waschbar bis zu 95°C normale Handhabung		Waschbar bis zu 60°C normale Handhabung		Waschbar bis zu 60 °C behutsame Handhabung
	Waschbar bis zu 40°C normale Handhabung		Waschbar bis zu 40°C behutsame Handhabung		Waschbar bis zu 40°C sehr behutsame Handhabung
	Waschbar bis zu 30°C normale Handhabung		Waschbar bis zu 30°C behutsame Handhabung		Waschbar bis zu 30°C sehr behutsame Handhabung
	Handwäsche max. 40°C		Nicht waschen
Bleichen
	Sämtliche Bleichverfahren möglich		Nur Sauerstoff / kein Chlor		Nicht bleichen
Trocknen
	Trocknergeeignet normale Temperatur		Trockner geeignet niedrige Temperatur		Nicht im Trockner trocknen
	Auf der Leine trocknen		Flach ausgelegt trocknen
Bügeln
	Bei maximaler Temperatur bis 200 °C bügeln		Bei mittlerer Temperatur bis 150°C bügeln		Bei niedriger Temperatur bis 110 °C ohne Dampf bügeln (Dampfbügeln kann schwere Beschädigungen hervorrufen)
	Nicht bügeln

9 – Reinigung und Pflege

9.1 Reinigung des Fusselfilters

Reinigen Sie den Fusselfilter nach jedem Trocknungsdurchgang.

1. Nehmen Sie den Fusselfilt er aus der Trommel (Abb. 9-1).

2. Öffnen Sie den Fusselfilt er (Abb. 9-2).

3. R einigen Sie den Fusselfilter von alle Fusselresten (Abb. 9-3).

4. S etzen Sie den gereinigten Fusselfilter wieder in die Trocknertrommel ein (Abb. 9-4).

9.2 Reinigung des Kondensatfilters

Reinigen Sie den Fusselfilter nach jedem Trocknungsdurchgang.

1. Öffnen Sie die T ür.

2. Nehmen Sie den K ondensatfilter aus seinem Gehäuse heraus (Abb. 9-5).

3. Ziehen Sie den K ondensatfilter aus dem Luftrohr (Abb. 9-6).

4. Nehmen Sie den S. chwamm heraus und reinigen Sie den Siebfilter von allen Rückständen (Abb. 9-7).

5. S etzen Sie den Schwamm wieder in den Kondensatfilter ein (Abb. 9-8).

weis

Wenn der Fussel-/Kondensatfilter stark verschmutzt ist, kann er unter fließendem Wasser ausgewaschen werden. Lassen Sie das Geräteteil vor der erneuten Benutzung gründlich trockenen.

9.3 Leeren Sie den Wasserbehälter

Während des laufenden Betriebs kondensiert Dampf zu Wasser, das im Wasserbehälter aufgefangen wird. Leeren Sie den Wasserbehälter nach jedem Trocknungsdurchgang.

1. Nehmen Sie den Wasserbehälter aus seinem Gehäuse heraus (Abb. 9-9).
2. Leer en Sie den Wasserbehälter (Fig. 9-10).
3. S etzen Sie den Wasserbehälter wieder in den Wäschetrockner ein (Abb. 9-11).

Make Next page 9.4.1 Q 5.00 9-9

Sie dürfen das Wasser keinesfalls für die Zubereitung von Getränken oder Speisen jeglicher Art verwenden.

9.4 Wäschetrockner

Wischen Sie die Außenseite des Wäschetrockners und das Bedienfeld mit einem feuchten Tuch ab. Verwenden Sie keinesfalls organische Lösungsmittel oder ätzende Substanzen, da diese das Gerät beschädigen könnten.

9.5 Trommel

Nach einer bestimmten Betriebszeit können Gewebepflegesubstanzen oder das im Wasser gelöste Kalzium sich als so gut wie unsichtbare Schicht auf den Innenseiten der Trommel ablagern. Diese kann mithilfe eines angefeuchteten Tuchs und mit etwas mildem Reinigungsmittel entfernt werden. Verwenden Sie keinesfalls organische Lösungsmittel oder ätzende Substanzen, da diese das Gerät beschädigen könnten.

9.5 Verdampfer

Wenn der Verdampfer hinter dem Kondensatfilter verschmutzt ist, kann er mithilfe eines Staubsaugers gereinigt werden. Achten Sie darauf, den Verdampfer während der Reinigung nicht zu beschädigen.

10-Fehlerbehebung

Viele auftretende Probleme können Sie selbst ohne spezielles Fachwissen lösen. Falls einmal ein Problem auftreten sollte, prüfen Sie sämtliche erwähnten Ursachen und probieren die nachstehenden Abhilfemaßnahmen, bevor Sie sich an den Kundendienst wenden. Siehe KUNDENDIENST.

WARNUNG!

▶ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät warten.
Da elektrische Arbeiten zu schweren Folgeschäden führen können, sollten solche Tätigkeiten nur von Elektrofachleuten ausgeführt werden.
▶ Falls das Netzkabel beschädigt wird, lassen Sie dies nur vom Hersteller, seinem Kundendienst oder einer ähnlich sachkundigen Person (zum Beispiel Elektriker) austauschen, damit es nicht zu Gefährdungen kommt

Fehlersuche und -behebung mit Anzeigecode

Code	Ursache Lösung
F2	Entleerungspumpenfehler. Den Kundendienst kontaktieren.
F32	Kondensatwärmesensor ist unterbrochen oder kurz-geschlossen.	Den Kundendienst kontaktieren.
F33
F4	Die Temperatur der Wäsche in der Trommel verändert sich nicht.	Den Kundendienst kontaktieren.
F5	Kommunikationsfehler zwischen der gedruckten Schaltungsplatine (PCB) und der Anzeige.	Den Kundendienst kontaktieren.
L0	Temperatur ist zu niedrig.	Der Trockner darf nur bei eine Umgebungstemperatur der Luft von mehr 5°C benutzt werden.

Falls die entsprechenden Fehlercodes auch nach Abhilfemaßnahmen weiter angezeigt werden, schalten Sie die Maschine ab, ziehen den Netzstecker aus der Steckdose und wenden sich an den Kundendienst.

Fehlersuche und -behebung ohne Anzeigecodes

Problem Mögliche Ursache Mögliche Lösung
Der Wäschetrockner setzt sich nicht in Betrieb.	Die Verbindung zur Net zstromversorgung ist unzureichend.S tromausfall.E s wurde kein Trocknungsprogramm eingestellt.Das Ger ät wurde nicht eingeschaltet.D er Wasserbehälter ist voll.Die Tür ist nicht richtig geschlossen.	Überprüf en Sie die Verbindung zur Netzstromversorgung.Prüf en Sie die Netzstromversorgung.S tellen Sie ein Trocknungsprogramm ein.S chalten Sie das Gerät ein.Leer en Sie den Wasserbehälter.S chließen Sie die Gerätetür richtig.
Der Wäschetrockner setzt sich nicht in Betrieb und die Anzeige zeigt End an.	Hat die W äsche bereits den durch das Programm definierten Trocknungsgrad erreicht?Befindet sich möglicherweise keine W äsche in der Trommel?	Überprüf en Sie, ob die Programminstellungen richtig sind.Prüf en Sie, ob sich W äsche in der Trocknertrommel befindet.
Die Trocknungszeit ist zu lang und die Ergebnisse sind nicht zufriedenstellend	Die Programmeinstellungen sind nicht richtig.D er Filter ist verstopft.D er Verdampfer ist blockiert.D er W äsche ist zu feucht.D er Entlüftungskanal ist blo-ckiert.	S tellen Sie sicher, dass das Programm richtig eingestellt ist.R einigen Sie das Filtersieb.R einigen Sie den Verdampfer.Reduzieren Sie die Menge an W äsche.S chleudern Sie die W äsche gründlich vor dem Trocknen.K ontrollieren Sie den Entlüftungskanal und beseitigen Sie etwaige Blockierungen.
Die Restzeit-angabe auf der Anzeige stoppt oder setzt aus.	Die Restzeit wird bei laufendem Betrieb kontinuierlich auf Grundlage der folgenden Faktoren abgepasst:Art der W äsche.Beladungsmenge.Feuchtig kitsgrad der W äsche.Umgebungst emperatur.	Die automatische Anpassung ist Teil des Normalbetriebs.

11-Aufstellung

11.1 Vorbereitung

▶Entfernen Sie das gesamte Verpackungsmaterial. Bei der Öffnung der Verpackung werden möglicherweise Wassertropfen sichtbar. Dieses normale Phänomen stammt von den Wassertests im Werk.
▶Entfernen Sie das gesamte Verpackungsmaterial, einschließlich der Polystyrolunterlage.

weis

Entsorgen Sie das Verpackungsmaterial verantwortungsbewusst und unter Einhaltung der Umweltschutzbestimmungen. Weitere Informationen in Bezug auf Entsorgungsmöglichkeiten erfragen Sie bitte bei Ihrem Fachhändler oder den örtlich zuständigen Behörden.

WARNUNG!

Nach einem Transport und der Aufstellung MUSS der Wäschetrockner mindestens zwei Stunden stehen, bevor die Inbetriebnahme erfolgen darf.

11.2 Transport und Wartezeit

Das Gerät darf nur in horizontaler Position transportiert werden. Für die Wartung ist Schmieröl in der Kapsel des Kompressors enthalten. Dieses Öl kann während dem geneigten Transport durch das geschlossene Leitungssystem gelangen. Vor dem Anschließen des Gerätes an die Stromversorgung müssen Sie 2 Stunden warten, sodass das Öl zurück in die Kapsel fließt.

11.3 Maschine gerade aufstellen

Das Gerät muss auf eine flache und stabile Oberfläche gestellt werden. Stellen Sie die Füße auf die gewünschte Höhe ein (Abb. 11-1).

11.4 Aufstellung unter einer Arbeitsplatte

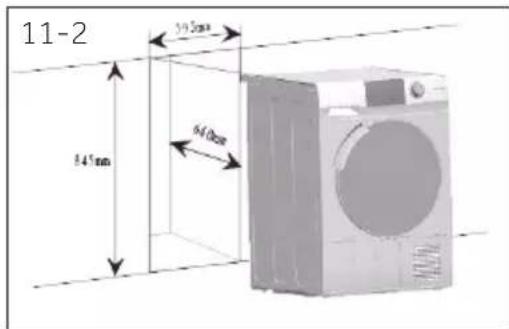

Die Abmessungen der Nische müssen in der Größe mindestens den hier festgelegten Angaben entsprechen (Abb. 11-2).

1. S tellen Sie das Gerät neben den vorgesehenen Platz. Achten Sie darauf, dass die Anschlüsse leicht zugänglich und funktionstüchtig sind.
2. Justier en Sie alle Gerätefüße, um eine stabile, waagerechte Position zu erreichen.
3. S chieben Sie das Gerät vorsichtig in die Aufstellnische.
4. D enken Sie auch an eine ausreichende Belüftung.

11.5 Elektrischer Anschluss

Überprüfen Sie vor jedem Anschluss, ob:

▶ Stromversorgung, Steckdose und Sicherung mit dem Typenschild übereinstimmen,
▶ die Steckdose geerdet ist und kein Mehrfach-Stecker oder eine Verlängerung ist,
▶S tromversorgung und Steckdose den Anforderungen genau entsprechen.
▶ Nur für GB: Der GB-Stecker erfüllt die BS1363A-Vorgaben

Stecken Sie den Netzstecker in die Steckdose. (Abbildung 11-3).

WARNUNG!

Falls das Netzkabel beschädigt werden sollte, muss es vom Kundendienst (siehe Garantiekarte) ausgetauscht werden, damit es nicht zu Gefährdungen kommt!

11.6 Umkehr der Türöffnungsrichtung (nur für 8/9 kg Modelle)

▶Bevor Sie start en, unterbrechen Sie unbedingt die Netzstromversorgung für das Gerät.
▶Behandeln Sie die Ger äteteile mit Vorsicht, um Kratzer im Lack zu vermeiden.
▶A chten Sie auch eine nicht kratzende Arbeitsfläche für die Türen.
▶Sie benötigen folgende Werkzeuge: Kreuzschlitzschraubenzieher
▶S obald Sie mit dem Vorgang begonnen haben, darf die Gerätetür nicht bewegt werden, bevor die Umkehr der Türöffnungsrichtung abgeschlossen wurde.
▶Diese Anweisungen betreffen das Umsetzen der Scharniere von der rechten auf die linke Seite. Wenn Sie diese zu einem späteren Zeitpunkt wieder auf die rechte Seite montieren möchten, führen Sie bitte die gleichen Anweisungen aus und folgen Sie allen Verweisen auf links und rechts im entgegengesetzten Sinn.

1. Bauen Sie die Türbaugruppe aus

Öffnen Sie die Tür Entfernen Sie die beiden Schrauben, die Scharnier-/Tür Baugruppe am Trockner halten. Stellen Sie das Scharnier/die Türbaugruppe behutsam beiseite (Abb. 11-4).

Scharnier- und Türmontage 11-4 Halten Sie die Tür und entfernen Sie die Scharniersch rauben aus dem

11-5

Entfernen Sie acht Aufkleber und Schrauben

Entfernen Sie die Innentür und drehen Sie sie wie gezeigt um 180 Grad

Ersetzen Sie die Innentür durch ach Schrauben und Aufkleber

11-6 Schlagblech und Schrauben 1. Nach unter drücken 2. Drehen Sie einen Winkel, dann können Sie Ersetzen Sie das Türschloss und setzen Sie dann das Schließblech und die Schrauben wieder ein

11-7 Mit den gleichen zwei Schrauben belegigen

2. Nehmen Sie Innentür heraus, drehen Sie diese und setzen Sie sie in der neuen Position ein

Entfernen Sie die acht Haftetikette und Schrauben, mit denen die Innentür an der Außentür gesichert ist. Entfernen Sie die Innentür, drehen Sie sie um 180° und befestigen Sie sie mit den gleichen acht Schrauben und Aufklebern wieder an der Außentür(Abb. 11-5).

3. Nehmen Sie die Türverriegelung und das Schließblech heraus, drehen Sie beide Teile und setzen Sie diese in der neuen Position wieder ein

Entfernen Sie die beiden Schrauben, die das Schließblech halten und nehmen Sie eine Schraube der Türverriegelung heraus. Drücken Sie Verriegelung nach unten und drehen Sie diesen nach dem Herausnehmen um 180°. Bauen Sie die Verriegelung anschließend auf der gegenüberliegenden Seite mithilfe der gleichen acht Schrauben und Haftetiketten ein (Abb. 11-6).

4. Drehen Sie das Scharnier/die Türbaugruppe und setzen Sie es in neuer Position wieder ein.

Entfernen Sie die beiden Schrauben, die das Schließblech halten und nehmen Sie eine Schraube der Türverriegelung heraus. Drücken Sie Verriegelung nach unten und drehen Sie diesen nach dem Herausnehmen um 180°. Bauen Sie die Verriegelung anschließend auf der gegenüberliegenden Seite mithilfe der gleichen acht Schrauben und Haftetiketten ein (Abb. 11-7).

11.7 Wäschetrockner in gestapelter Aufstellung

Die platzsparende Anordnung des Wäschetrockners in gestapelter Aufstellung ist möglich (Abb. 11-8). Bitte beachten Sie, dass sich nicht jede Waschmaschine für diesen Zweck geeignet ist. Informationen, sowie den entsprechenden Montagebausatz sind über Ihren Fachhändler vor Ort verfügbar.

Die dem Montagebausatz beigefügten Montageanweisungen erläutern ausführlich die erforderlichen Arbeitsschritte.

Produktdatenblatt (gemäß EU 392/2012)

Marke Haier
Modell-Bezeichner	HD90-A2979	HD100-A2979	HD80-A3979	HD90 A3979 HD90-A3979S HD90-A3S979
Nennleistung (kg) 9		1089
Wäschetrocknertyp Kondensator
Energieeffizienzklasse A++ A++ A+++ A+++
Gewichteter jährlicher Energieverbrauch (JEV in kWh/Jahr)1)	236	280 175 193
Wäschetrockner mit oder ohne Automatik mit Automatik
Energieverbrauch des standardmäßigen Baumwollprogramms3) bei voller Beladung(kWh/Durchgang)	2.14	2,29 1,43	1,58
Energieverbrauch des standardmäßigen Baumwollprogramms3) bei Teilbeladung(kWh/Durchgang)	1.21	1,35 0,85	0,93
Leistungsaufnahme im Aus-Modus (W)	0,1	0,1	0,1	0,1
Leistungsaufnahme im nicht ausgeschalten Zustand (W)	1,19	1,19	1,19	1,19
Dauer des „nicht ausgeschalteten Zustands“ (min)2)	40
Standardtrocknungsprogramm3)	Baumwolle
Gewichtete Programmdauer des Standard-trocknungsprogramm3) bei vollständiger und Teilbefüllung (min)	208	220 215 243
Energieverbrauch des standardmäßigen Baumwollprogramms3) bei voller Beladung (min)	252	280 273 298
Programmdauer des Standardprogramms „Baumwolle“ bei3) Teilbefüllung (min)	170	175 168 182
Kondensationseffizienzklasse4)	B	B	B	B
Gewichteter Kondensationswirkungsgrad für das Standardprogramm Baumwolle3) bei vollständiger Befüllung (%)	80.5	80.5	82	82
Durchschnittliche Kondensationseffizienz des Standardprogramms Baumwolle3) bei vollständiger Befüllung	81	81	81	81
Durchschnittliche Kondensationseffizienz des Standardprogramms Baumwolle3) bei Teilbefüllung	81	81	83	83
Gewichtete Schallleistungspegel für das Standardprogramm Baumwolle3) bei vollständiger Befüllung (dB)	67		66
Unterbaufähig oder freistehend	Freistehend/ unterbaufähig

12-Technische Daten

1) Beruht auf 160 standar dmäßigen Trocknungsdurchgängen mit den Programmen für Baumwolle mit voller und teilweiser Befüllung und dem Verbrauch im Energiesparmodus. Der tatsächliche Energieverbrauch pro Zyklus hängt davon ab, wie das Gerät verwendet wird.
2) Sofern ein Energieverwaltungssystem vorhanden ist.
3) Dieses mit voller oder Teilbefüllung benutzte Programm ist das Standardtrocknungsprogramm, auf das sich die Angaben auf dem Etikett und dem Typenschild beziehen. Dieses Programm eignet sich zum Trocknen normaler nasser Baumwollwäsche und ist das effizienteste Programm in Bezug auf den Energieverbrauch für Baumwolle.
^4) Klasse G biet et die geringste Effizienz, Klasse A die beste Effizienz.

Zusätzliche Daten

Abmessungen – H x T x B in mm 845 x 600 x 595
Stromversorgung (siehe Typenschild) – Spannung/Stromstärke/Leistungsaufnahme	220–240 V~50 Hz/ 2,4 A/550 W
Zulässige Umgebungstemperatur 5°C bis 35°C
Fluoriertes Treibhausgas	HFC-134a
Volumen	0.26 kg
GWP	1430
Tonne(n) von CO2-Äquivalent	0,6

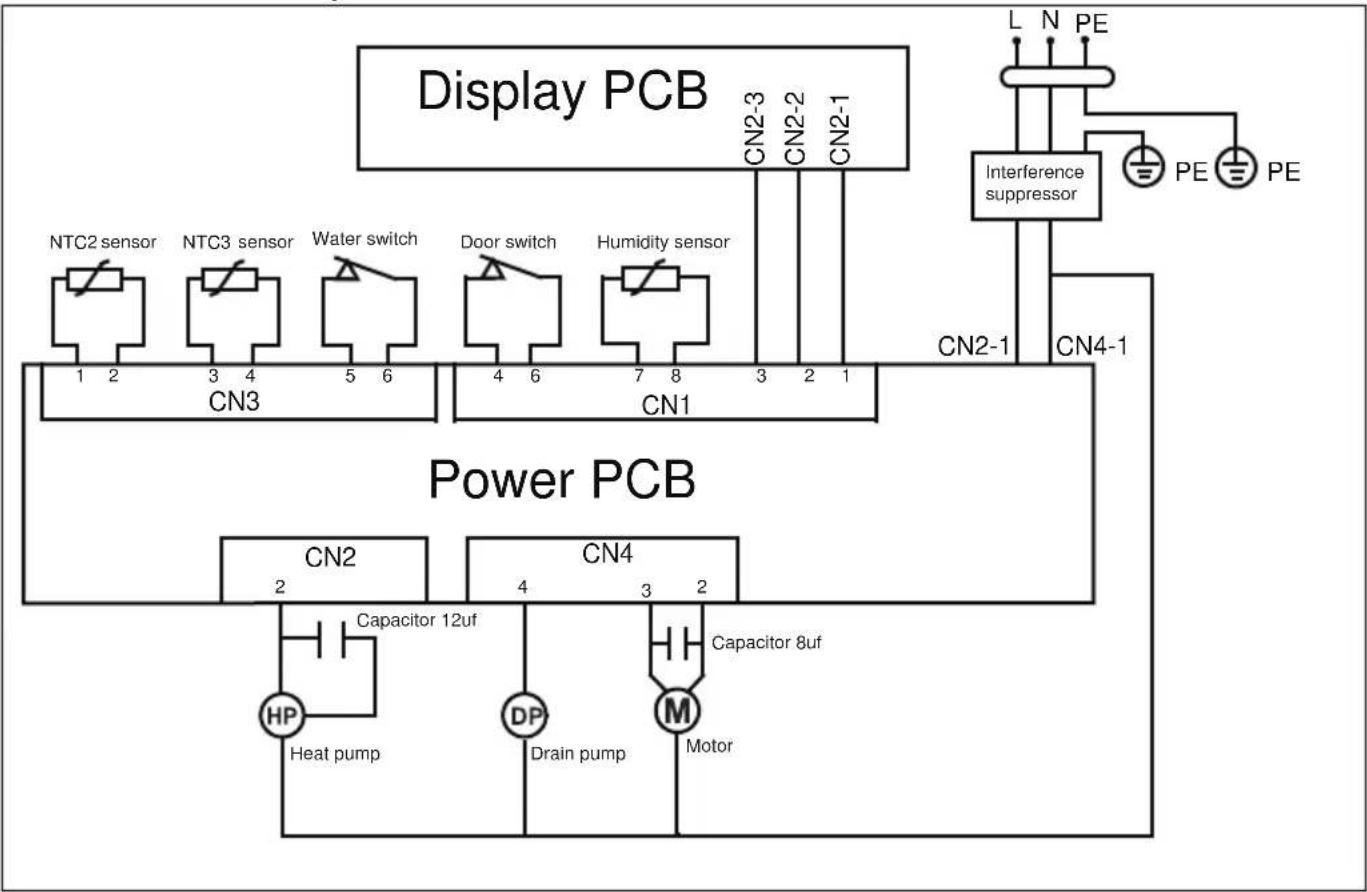

Elektrischer Schaltplan HD90-A2979:


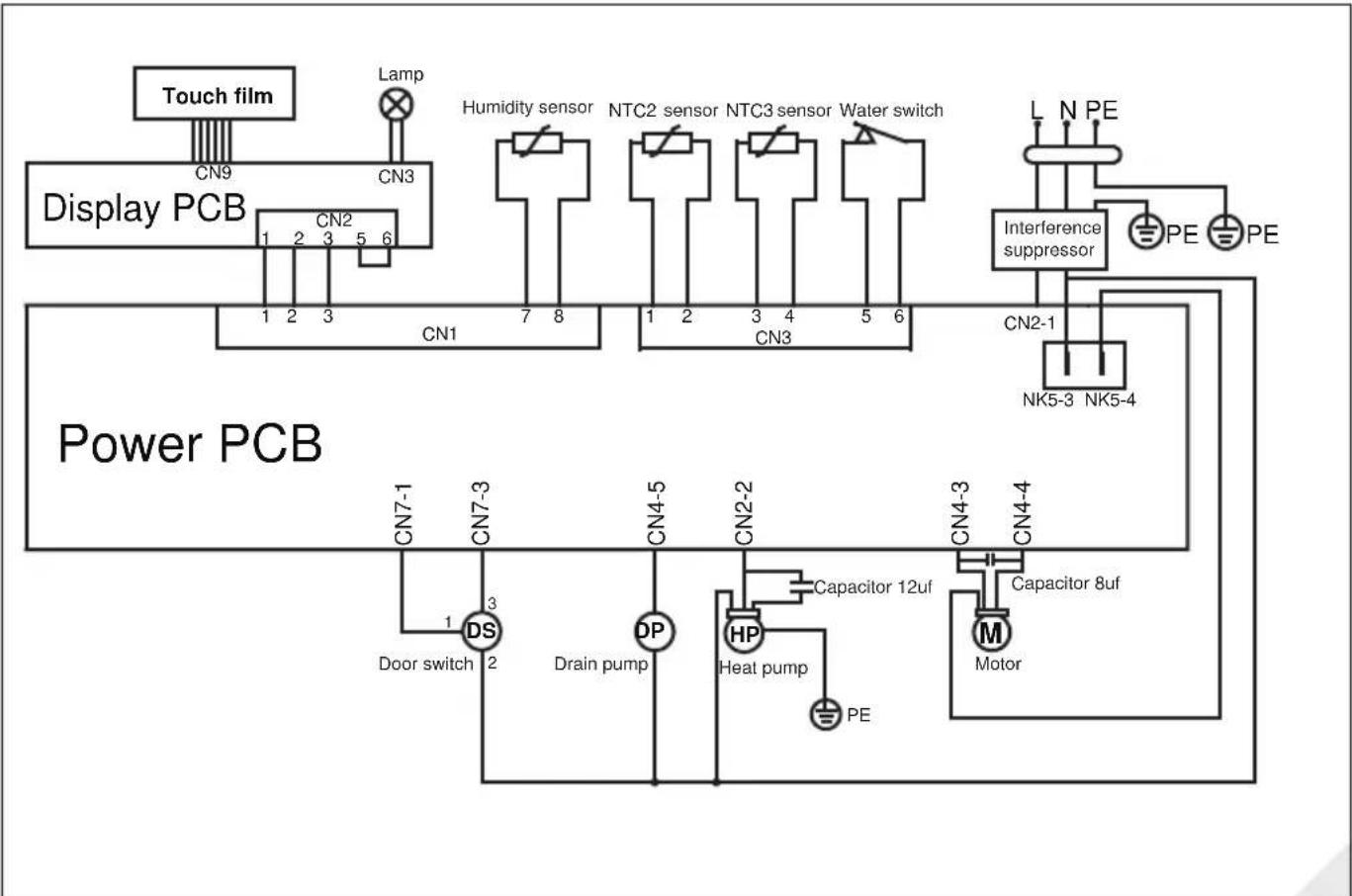

Elektrischer Schaltplan HD100-A2979:

Elektrischer Schaltplan HD80-A3979/HD90-A3979/HD90-A3979S/HD90-A3S979:

Wir empfehlen Ihnen unseren Haier-Kundendienst sowie die Verwendung von Originalersatzteilen.

Wenn Sie ein Problem mit Ihrem Gerät haben, lesen Sie bitte zuerst den Abschnitt STÖRUNGSBESEITIGUNG.

Falls Sie dort keine Lösung finden sollten, wenden Sie sich bitte an

▶Ihren Händler vor Ort. Alternativ
▶den Kundendienst auf www.haier.com, wo Sie die Telefonnummern und FAQs finden und wo Sie den Gewährleistungsantrag stellen können.

Stellen Sie bitte sicher, dass Sie im Besitz der nachfolgenden Angaben sind, um unseren Kundendienst zu kontaktieren.

Die Informationen sind auf dem Typenschild zu finden.

Modell ____

Serien-Nr. ____

Im Garantiefall prüfen Sie bitte die Garantiekarte, die mit dem Produkt geliefert wurde.

Für allgemeine Fragen finden Sie bitte nachstehend unsere Adressen in Europa.

Europäische Haier-Adressen
Land* Postanschrift Land* Postanschrift
Italien	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIEN	Frankreich	Haier France SAS53 Boulevard Ornano-Pleyad 393200 Saint DenisFRANKREICH
Spanien Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANIEN	Belgien-FRBelgien-NLNiederlandeLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIEN
Deutschland Österreich	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenDEUTSCHLAND	PolenTschechienUngarnGriechenlandRumänienRussland	Haier Poland Sp. Zo.o.Al. Jerozolimskie181B02-222 WarszawaPOLEN
Vereinigtes Königreich	Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRVK

*Für weitere Informationen, siehe bitte www.haier.com

Haier

4.3 Visor do im di erido
