GEBRUIKSAANWIJZING HD7079F HAIER

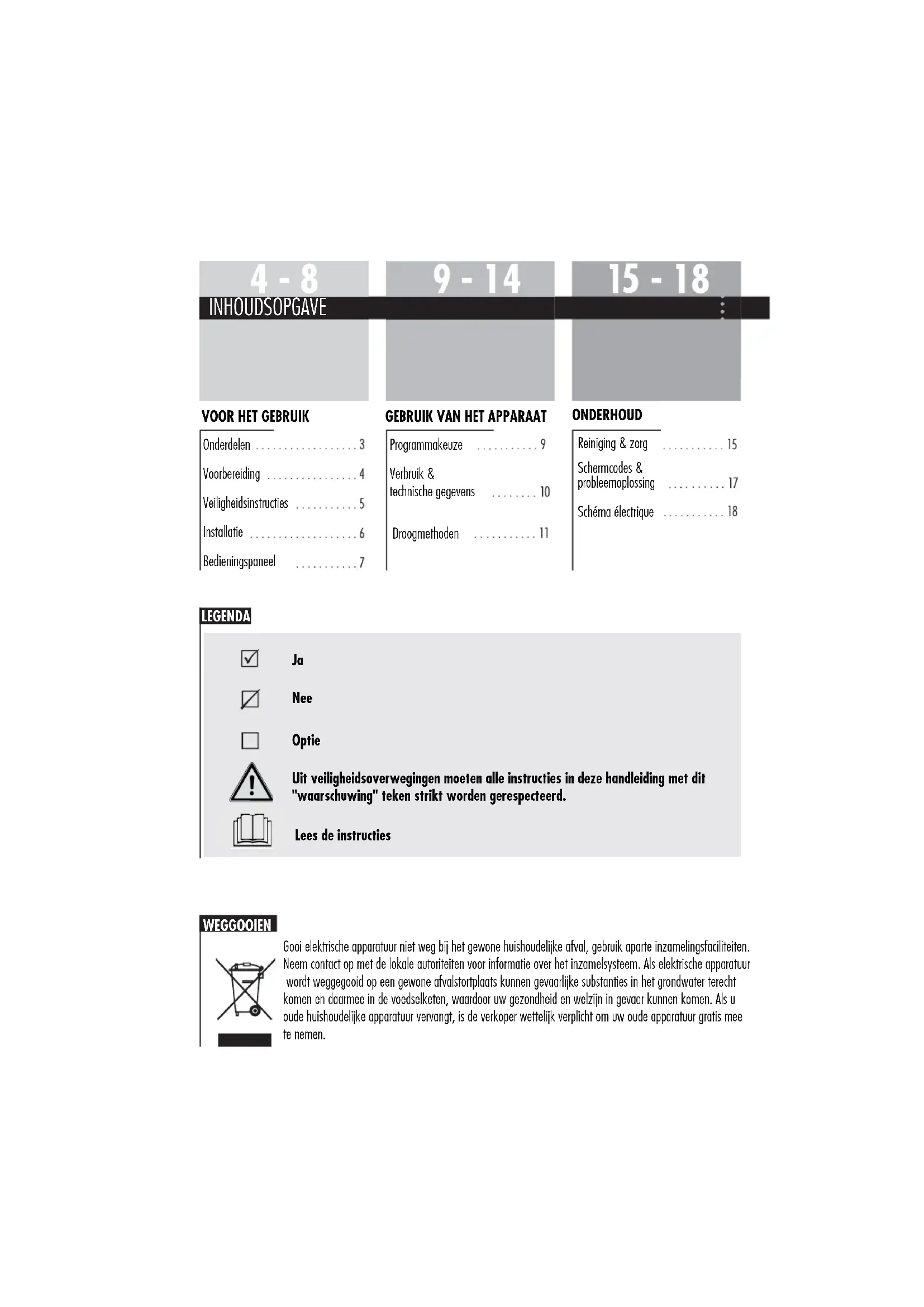

Veiligheidsinstructies 5

Installatie 6

Bedieningspaneel 7

GEBRUIK VAN HET APPARAAT

Programmakeuze 9

Verbruik & technische gegevens 10

Droogmethoden 11

ONDERHOUD

Reiniging & zorg 15

Schermcodes & probleemoplossing 17

Uit veiligheidsoverwegingen moeten alle instructies in deze handleiding met dit "waarschuwing" teken strikt worden gerespecteerd.

Lees de instructies

WEGGOOEN

Gooi elektrische apparatuur niet weg bij het gewone huishoudelijke afval, gebruik aparte inzamelingsfaciliteiten. Neem contact op met de lokale autoriteiten voor informatie over het inzamelsysteem. Als elektrische apparatuur wordt weggegooid op een gewone afvalstortplaats kunnen gevaarlijke substanties in het grondwater terecht komen en daarmee in de voedselketen, waardoor uw gezondheid en welzijn in gevaar kunnen komen. Als u oude huishoudelijke apparatuur vervangt, is de verkoper wettelijk verplicht om uw oude apparatuur gratis mee te nemen.

ONDERDELEN

Lees deze instructies zorgvuldig voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatie die u helpt om het beste uit het apparaat te halen en veilige en correcte installatie, gebruik en onderhoud garanderen.

Bewaar deze handleiding op een handige plaats, zodat u hem altijd kunt raadplegen voor het veilige, correcte gebruik van het apparaat.

Als u het apparaat verkoopt, weggeeft of achterlaat als u verhuist, zorg er dan voor dat u deze handleiding erbij geeft zodat de nieuwe eigenaar de gebruiksinstructies en veiligheidswaarschuwingen ook kan lezen.

ACCESSOIRES

Controleer de accessoires en documenten volgens deze lijst:

1x gebruikershandleiding

1x ofvoerleiding

1x Garantiekaart (optie)

4 VOOR HET GEBRUIK

VOORBEREIDING

VOORBEREIDING V AN DE DROGER

Verwijder al het verpakkingsmateriaal om wankelen te voorkomen, ook de polystyreen basis.

Onderhoudsdeur voor de condensator

Door technische verbeteringen kan dit schema licht afwijken van de lay-out van de droger die u zojuist hebt gekocht.

VEILIGHEIDSINSTRUCTIES

VOORDAT U HET APPARAAT DE EERSTE KEER INSCHAKELT

MOET U ...

√ ... zich ervan verzekeren dat het apparaat door een erkende technicus volgens de lokale regels is geïnstalleerd en geaard, om elektrocutiegevaar te voorkomen en stabiliteit tijdens de werking te garanderen.
☑ ... deze droger correct, volgens de installatie-instructies installeren voordat u hem gebruikt.
☑ ... de omgeving van de droger vrij houden van pluksel, stof en vuil.
... een apart, geaard stopcontact gebruiken voor de voeding.
√ ... ervoor zorgen dat de elektrische voeding voldoet aan de eisen die in het installatiegedeelte van deze handleiding zijn aangegeven.
☑ ... brand- of elektrocutiegevaar voorkomen.
☑ ... zich ervan verzekeren dat de openingen niet zijn afgesloten (door een kleed).

MOET U NIET ...

☐ ... dit apparaat buiten op een vochtige plaats installeren of opslaan, of op een plaats waar water zou kunnen lekken, zoals onder of bij een aanrecht. Als water op het apparaat is gelekt moet u het vanzelf laten dragen.
☐ ... de droger laten werken als onderdelen ontbreken of defect zijn.
... benzine of andere brandbare gassen of vloeistoffen in de nabijheid van het apparaat opslaan.
☐ ... een adapter of verlengsnoer gebruiken.
... het apparaat aansluiten op de elektrische voeding voordat de installatie is voltooid.
... onderdelen van het apparaat repareren of vervangen of onderhoud uitvoeren, tenzij dit specifiek is aanbevolen in de gebruik- en onderhoudshandleiding of in instructies voor reparatie door de gebruiker die u begrijpt en in staat bent om uit te voeren.

TIJDENS DAGELIJKS GEBRUIK VAN HET APPARAAT

MOET U ...

... wachten tot de droger geheel gestopt is voordat u de deur opent, om verwonding te voorkomen. Kom nooit met uw handen in de droger als de trommel draait.
√ ... voor of na elke lading het filter reinigen.
√ ... de deur van de droger verwijderen om opsluiting te voorkomen als u de droger weggooit.
√ ... artikelen die zijn bevuild met substanties als keukenolie, aceton, benzine, vlekverwijderaars, terpentine, was of wasverwijderaar, wassen in heet water met extra wasmiddel voordat u ze in de droger droogt.
☑ ... artikelen die zijn bevuild met substanties als keukenolie, aceton, benzine, vlekverwijderaars, terpentine, was of wasverwijderaar, wassen in heet water met extra wasmiddel voordat u ze in de droger droogt.
... zich ervan verzekeren dat het apparaat niet zonder toezicht wordt gebruikt door mensen met beperkte fysieke, sensoriële of mentale capaciteiten, gebrek aan ervaring en kennis die niet door een persoon die verantwoordelijk is voor hun veiligheid zijn geinstrueerd.
√ ... er op letten dat kinderen niet met het apparaat kunnen spelen.

MOET U NIET ...

... boven op de droger gaan zitten.
... aan de bedieningen komen.
☐ ... ongewassen artikelen drogen in de droger.
☐ ... schuimrubber (latexschuim), douchekapjes, waterdicht textiel, artikelen met een rubberen achterkant en kleding of kussens gevuld met schuimrubber drogen.
☐ ... artikelen drogen die zijn gereinigd met, gewassen in, geweekt in of bespat met diesel, oplosmiddelen, kerosine, was enz. Sla artikelen die zijn bespat met diesel, oplosmiddelen, kerosine, was enz. niet op of bij de droger op. Deze substanties geven damp af die kan ontbranden of ontploffen.
... geen warmte gebruiken om artikelen te drogen die plastic, schuimrubber of gelijksoortige rubberachtige materialen bevatten of artikelen die veren of dons bevatten, om brand te voorkomen.
... een droger stilzetten voor het einde van de droogcyclus, tenzij alle artikelen snel verwijderd en uitgespreid worden zodat de warmte kan ontsnappen.

6 VOOR HET GEBRUIK

INSTALLATIE

BASISINSTRUCTIES

Om te garanderen dat de droger normaal functioneert, moet u de volgende instructies in acht nemen:

• De droger moet waterpas geïnstalleerd worden. De onderkant is uitgerust met instelbare poten. Stel de 4 poten zo in dat het apparaat waterpas staat voor u het gebruikt.
• Controleer of de droger schade heeft opgelopen tijdens het vervoer. Een beschadigde droger mag niet gebruikt worden. Als het apparaat beschadigd is, neemt u contact op met uw leverancier.
• De droger moet uit de nabijheid van brandbare substanties gehouden worden.
• De omgeving moet droog en geventileerd zijn.
• Voor de beste prestatie van de droger moet de omgevingstemperatuur zich bevinden tussen 10 °C en 35 °C.

Tijdens het drogen van de was wordt het condenswater automatisch verzameld in het waterreservoir in de droger, zodat het reservoir na elke droogcyclus geleegd moet worden. Als uw droger in de nabijheid van een afvoer staat, kunt u het condenswater direct in de afvoer laten lopen door de meegeleverde afvoerleiding, zodat u het reservoir niet elke keer hoeft te legen.

U kunt de afvoerleiding als volgt aansluiten:

1. Trek de afvoerleiding uit de pakking.
2. Bevestig de afvoerleiding op de bevestiging.
3. Neem de extra afvoerleiding.
4. Bevestig de afvoerleiding op de plaats van de pakking.

Let op: de uitlaat van de afvoerleiding mag niet hoger dan 1 m boven de grond zijn.

Voordat u het apparaat aansluit op de voeding controleert u:

• dat het stopcontact geschikt is voor het maximale vermogen van de droger (om veiligheidsredenen mogen de zekeringen in het elektrische circuit niet minder dan 15A zijn).
• De spanning moet voldoen aan de eis.
• Het stopcontact moet geschikt zijn voor de stekker van de droger.
  → Sluit het apparaat aan op een geaard stopcontact.

A Aan/uit knop
B Programmaknop
c Start/Pauze knop
D Signaalknop

E Antikreukknop
F Fijne was knop
G Vertragingsknopp
H Onderhoudsschermen

I Scherm
J Onderhoudsschermen

OPERATIONELE FUNCTIONS

A	-Aan/uit knop	-Druk op deknop om de droger in te shakelen. Druk nogmads om hem uit te schakelen.Druk zadtjes 2 seconden lang op de knop om de droger uit te schakelen, de knoppen zijn aanraaknoppen.
B	-Programmaknop	-Draai aan deze knop om het gewenste droogprogramma te kiezen. Dit soort droger heeft 11 programma's. Voor een beschrijving van de specifieke programma's raadpleegt u "Programma's" op pagina 9. Als het droogprogramma is gekozen gaat het betreffende controlelampje aan.
C	-Start/Pauze knop	-Druk op deze knop om de droger te laten starten. Als u nogmaals op deze knop drukt tijdens de werking van ded roger, beginnen het controlelampje en het scherm te knipperen en pauzeert de droger. Druk nogmaals op de knop en het programma gaat door.
D	-Signaalknop	-Als de cyclus voltooid is hoort u een onderbroken geluidsignaal. Druk op deze knop op de zoemtoon uit te schakelen.
E	-Antikreukknop	-Als deze extra functie geselecteerd is, wordt de antikreukfase aan het einde van de droogcyclus verlengd met 60 minuten. De was kan op elk moment tijdens de antikreukfase verwijderd worden.
F	-Fijne was knop	-Tijdens een programma dalen de temperatuur en het vermogen en de droogtiid stijgt, om de fijne was zorgvuldig te behandelen.

8 VOOR HET GEBRUIK

BEDIENINGSPANEEEL

OPERATIONELE FUNCTIONS

G	Vertragingsknop	Druk meerdere malen op deze knop voordat u het programma start, om de tijd in te voeren waarna u wilt dat het programma is afgelopen. U kunt het programma 1 tot 19 uur vertragen, in stappen van 1 uur. Na 19 uur wordt de vertraging uitgeschakeld. Nadat u de vertraging hebt ingesteld drukt u op "start/pauze" om te beginnen met aftellen (het controlelampje knippert).
H	Onderhoudsschermen	Leeg reservoirBelangrijk: na elke droogcyclus moet u het condenswaterreservoir legen (zie onderdeel "reiniging & zorg" op pagina 15).
I	Scherm	Het scherm toont de resterende tijd, de vertragingstijd en andere pertinente informatie.Let op: de resterende tijd voor de start van een programma is de standaard tijd van een programma. Tijdens de werking, met variërende factoren zoals de vochtigheid, wordt de werkelijke resterende tijd automatisch bijgesteld totdat het vooringestelde droogresultaat bereikt is en het programma is voltooid.
J	Onderhoudsschermen	Reinig filterBelangrijk: na elke droogcyclus moet u het filter reinigen (zie onderdeel "reiniging & zorg" op pagina 15).
E+F	Gecombineerde knoppen voor de kindervergrendeling	Door te drukken op de knoppen "antikreuk" en "fijne was" gedurende 3 seconden nadat u een programma hebt gestart, wordt de vergrendeling ingeschakeld. Het scherm toont beurtelings de resterende programmatijd en de vergrendeling. Alle knoppen behalve de aan/uit knop zijn vergrendeld. Om de vergrendeling te annuleren drukt u nogmaals 3 seconden lang op de twee knoppen.Voorzichtig: als het programma is afgelopen of de elektrische voeding tijdens een programma wordt onderbroken, wordt de vergrendeling geannuleerd.

PROGRAMMAKEUZE

PROGRAMMA'S

	DROOGNIVEAUPROGRAMMA	AANBEVOLEN WAS	MAX. LADING HD70-79/HD80-79
	Extra droog	Zware katoenen stof, lakens, jurken	7kg/8kg
	Klaar om te dragen	Katoenen stof, lakens, jassen	7kg/8kg
	Vochtig	Gewone katoenen stof	7kg/8kg
4	Extra droog	Zware synthetische stof	4 kg
	Klaar om te dragen	Gewone synthetische stof	4 kg
	Strijkdroog	Gewone synthetische stof	4 kg
7	Timer 30 min.	Tissus épais, nécessitant un séchage supplémentaire	7kg/8kg
	Timer 20 min.	Tissus épais, nécessitant un séchage supplémentaire	7kg/8kg
	Klaar om te dragen	Speciaal programma voor kort behandelen behandelen van wol met warme lucht	1 kg
	Opfrissen/luchten	/	7kg/8kg
	Timer 20 min.	Zware katoenen stof, lakens, jurken	7kg/8kg

) Dit programma is een standaard katoenprogramma, het is geschikt om het normale nat katoenen wasgoed te drogen en is het meest efficiënte programma in termen van energieverbruik voor het drogen van nat katoenen wasgoed.
**) Speciaal programma voor kort behandelen van wol met warme lucht nadat deze natuurlijk is gedroogd, gedragen of lang is opgeslagen. De wol wordt gelucht en wordt zacht. Aanbeveling: verwijder de stof onmiddellijk na het drogen.

WAARSCHUWING

Het laatste gedeelte van een droogcyclus vindt zonder warmte plaats (afkoelcyclus) om te garanderen dat de artikelen een temperatuur bereiken die ervoor zorgt dat ze niet beschadigd worden.

10 GEBRUIK VAN HET APPARAAT

De droogtijden zijn alleen ter indicatie bedoeld. De werkelijke tijd kan variëren door verschillende lokale omstandigheden.

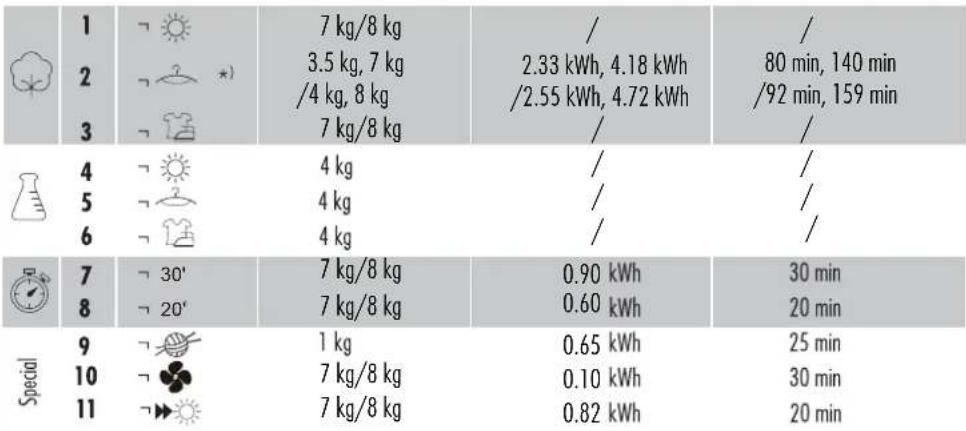

PROGRAMMA	LADINGHD70-79/HD80-79 HD70-79/HD80-79	PROGRAMMADUURENERGIEVERBRUIK

(*) EN 61121 test programma instelling.

TECHNISCHE GEGEVENS

	HD70-79/HD80-79
Elektriciteitsbron	220 - 240 V / 50 Hz
Max. functioneringsspanning (A)	12
Nominale lading (kg)	7/8
Droogprogramma's	11
Max. vermogen (W)	2700
Verwarmingsvermogen (W)	2500
Afmetingen (HxDxB mm)	850x655x595
Waterdichtheidpeil	IPX4
Een vermelding van het elektriciteitsverbruik in de uitstand (W)	0.48
Een vermelding van het elektriciteitsverbruik in de sluimerstand (W)	0.48

DROOGMETHODEN

LET OP

Deze droger is uitsluitend bedoeld voor huishoudelijk gebruik. Gebruik hem niet voor andere doeleinden dan die waarvoor hij is ontworpen. Volg de instructies op het etiket van elk kledingstuk en droog alleen kleding die geschikt is voor de droger.

VOORBEREIDING

• Reinig de binnenkant van de trommel met een vochtige doek voor elk gebruik.
• erwijder afval uit het filter om de doeltreffendheid van de droger te verhogen.

ELEKTRISCHE VOEDING

Sluit de droger aan op de elektrische voeding (220V tot 240V\~/50Hz).

Pure electrical outlet diagram without any text, numbers, or symbols

VOORDAT U HET APPARAAT INSCHAKELT

Voordat u de droger inschakelt moet u controleren:

• Of de voedingsspanning overeenkomt met de waarde die op het identificatieplaatje is aangegeven.
• Of het stopcontact geschikt is voor het maximale vermogen van de droger.
• Of het stopcontact geschikt is voor de stekker van de droger. Als dit niet zo is, moet u het netsnoer of het stopcontact vervangen. Het vervangen van het netsnoer moet worden uitgevoerd door een erkende technicus of onderhoudsagent.

12 GEBRUIK VAN HET APPARAAT

DROOGMETHODEN

WAARSCHUWING

Droog geen zijde, dons of andere kwetsbare stoffen, om schade aan uw was te voorkomen.

VOORBEREIDEN VAN DE WAS

• Controleer of de te drogen was geschikt is voor de droger.
  De droger kan alleen was drogen die gecentrifugeerd is. Doe geen te natte was in de droger.
  Haal sleutels, munten, aanstekers, lucifers en andere harde voorwerpen (bijv. broches) uit de zakken en van de kleding en verwijder decoraties die niet gedroogd kunnen worden.
  Sluit ritssluitingen en haken, verzeker u ervan dat knopen goed bevestigd zijn en plaats kleine voorwerpen zoals sokken, riemen, bh's enz. in een wasnet.
  → Vouw grote artikelen zoals lakens, spreien enz. uit.

• De was moet zo goed mogelijk worden gecentrifugeerd om energie te sparen.
• Zorg ervoor dat de was die u gaat drogen geschikt is voor het gebruik van een droger. U vindt informatie hierover op het wasetiket.
• Plaats de was gelijkmatig in de trommel nadat u hem heeft losgeschud.
  Zorg ervoor dat u de droger niet overlaadt.
• Wasverzachter of gelijksoortige producten moeten gebruikt worden volgens de instructies hierop.

Druk op de knop, de droger wordt automatisch ingeschakeld.

DROOGMETHODEN

PROGRAMMAKEUZE

Voor het beste droogresultaat moet u een geschikt programma kiezen voor het soort was dat u wilt drogen. Draai aan de programmaknop om het correcte programma te kiezen.

Volgens uw eisen kiest u een extra functie:

• Vertraagde start
  Fijn
  Antikreuk
  → Signaal uit

Druk op "start/pauze. De droger gaat functioneren volgens de ingestelde programma's. De droger stopt automatisch aan het einde van een cyclus. Het "einde" signaal verschijnt op het scherm. Open de drogerdeur en verwijder de was. Als de was niet wordt verwijderd, start de droger automatisch de antikreukbeveiliging. Tijdens de antikreukcyclus draait de trommel van de droger onderbroken om uw was los te houden.

Druk op de aan/uit knop om de droger uit te schakelen en trek de stekker van de droger uit het stopcontact.

1. Centrifugeer de was zo goed mogelijk in de wasmachine voordat u hem in de droger doet.
2. Overlaad de droger niet.
3. Schud de was los voordat u hem in de droger laadt.
4. Kies het juiste droogprogramma. Zorg ervoor dat de was niet langer dan nodig droogt.
5. Reinig het filter na elke cyclus.
6. Reinig de condensator eens per maand.

14 GEBRUIK VAN HET APPARAAT

DROOGMETHODEN

BEHANDELINGSSCHEMA

	Stevig materiaal		Te bleken in koud water		Niet laten stomen
	Fijne stoffen		Niet bleken		Plat drogen
	Wassen op 95 °C		Strijken op 200°C		Hangend drogen
	Wassen op 60 °C		Strijken op 150°C		Drogen op een hangertje
	Wassen op 40°C		Strijken op 100°C		Trommeldroger, normale warmte
	Wassen op 30°C		Niet strijken		Trommeldroger, lage warmte
	Handwas		A Stomen zonder oplosmiddelen		Niet trommeldrogen
	Alleen stomen		P Stomen met bleekmiddel
	Wolmerk		F Stomen met vliegtuigbrandstof

RÉFÉRENCES DE CHARGES

Laken (eenpersoons)	Katoen	Ongeveer	800g
Kleding met gemengde samenstelling	/	Ongeveer	800g
Jacks	Katoen	Ongeveer	800g
Jeans	/	Ongeveer	800g
Overall	Katoen	Ongeveer	950g
Damespyjama's	/	Ongeveer	200g
Overhemden	/	Ongeveer	300g
Sokken	Gemengde stoffen	Ongeveer	50g
T-shirts	Katoen	Ongeveer	300g
Ondergoed	Gemengde stoffen	Ongeveer	70g

REINIGING & ZORG

REINIGEN VAN DE DROGER

Maak de buitenkant van de droger en het bedieningspaneel schoon met een vochtige doek. Gebruik geen organische oplosmiddelen of bijtende stoffen om beschadiging te voorkomen.

WAARSCHUWING

De droger mag niet gebruikt worden als u industriële reinigingsmiddelen hebt gebruikt voor het reinigen ervan.

REINIGEN VAN HET FILTER

Om een goede ventilatie tijdens het drogen te garanderen moet het filter na elk droogprogramma gereinigd worden.

1. Open de deur.
2. Verwijder het filterscherm uit de droger.
3. Open het filterscherm.
4. Verwijder stof op het filterscherm met een natte doek.

Na het reinigen plaatst u het filterscherm weer.

Tijdens het functioneren condenseert stoom in water en wordt opgevangen in het waterreservoir. Leeg het waterreservoir na elk droogprogramma.

1. Houd de handgreep vast en trek het reservoir naar buiten om het te verwijderen. Houd het recht om morsen te voorkomen.
2. Giet het water weg. Plaats het reservoir weer.

Let op: gebruik het water niet (om te drinken of voor het bereiden van voedsel).

Als het reservoir niet geleegd is, laat de droger een alarm horen als het reservoir vol is. In dat geval gaat het controlelampje aan en stopt de droger. Hij start niet voordat het reservoir is geleegd en opnieuw is geplaatst.

Nadat de droger enige tijd gefunctioneerd heeft, vormen verzorgingsproducten of calcium uit het water een bijna onzichtbaar laagje aan de binnenkant van de trommel.

De condensator moet elke maand gereinigd worden. Schakel het apparaat uit en trek de stekker uit het stopcontact voor het reinigen:

1. Ontgrendel de onderhoudsklep en open hem.
2. Draai beide vergrendelingshendels naar elkaar toe, trek de hendel/luchtkoeler uit.
3. Reinig de hendel/luchtkoeler grondig, laat het water eruit lopen, reinig de pakkingen.
4. Plaats de hendel/luchtkoeler weer, met hendel naar onderen, draai de vergrendelingshendels vast, sluit de onderhoudsklep tot deze in plaats klikt.

Let op: gebruik geen scherp gereedschap om de warmtewisselaar te reinigen, anders kunt u de afdichting ervan beschadigen.

CODES		OPLOSSINGENOORZAKEN
F2	¬ Defecte afvoerpomp.	- Neem contact op met het onderhoudscentrum.
F3	¬ De warmtesensor (bij de verwarming) maakt geen contact of kortsluiting.	- Neem contact op met het onderhoudscentrum.
F4	¬ De temperatuur van de was in de trommel verandert niet.	- Neem contact op met het onderhoudscentrum.
E6	¬ Het filter is vol..	- Reinig het filter.
F9	¬ De warmtesensor (bij het verwarming) maakt geen contact of kortsluiting.	- Neem contact op met het onderhoudscentrum.

PROBLEEMOPLOSSING

De volgende omstandigheden vormen geen probleem: neem geen contact op met het onderhoudscentrum totdat het probleem bevestigd is.

PROBLEEM
OPLOSSINGENOORZAKEN

De droger werkt niet.	Slechte aansluiting op de elektrische voeding.Stroomonderbreking.Geen droogprogramma ingesteld.Het apparaat is niet ingeschakeld.Het waterreservoir is vol.De deur van de droger is niet goed gesloten.	- Controleer de aansluiting op de elektrische voeding.- Controleer de elektrische voeding.- Controleer dat een droogprogramma is ingesteld.- Controleer dat het apparaat is ingeschakeld.- Leeg het waterreservoir.- Sluit de deur van de droger goed
De droger werkt niet en het scherm geeft "Einde" weer.	De was heeft de ingestelde droogte bereikt.De trommel bevat geen was.	- Controleer of u het juiste programma heeft ingesteld.- Controleer dat de trommel was bevat.
De droogtijd is te lang en de resultaten zijn niet goed.	De programma-instelling is niet juist.Het filter is niet schoon.De condensator is geblokkeerd.De droger is overbeladen.De was is te nat.De ventilatieopening is geblokkeerd.	- Controleer dat het juiste programma is ingesteld.- Reinig het filter.- Reinig de condensator.- Verminder de hoeveelheid was in de trommel.- Centrifugeer de was goed voordat u hem droogt.- Controleer de ventilatieopening en maak hem vrij..
De resterende tijd op het scherm stopt of springt over.	De resterende tijd wordt voortdurend bijgesteld en gecorrigeerd en automatisch gebaseerd op de volgende factoren:Soort was.Geladen hoeveelheid.De mate van centrifugeren van de was.Omgevingstemperatuur.	- De automatische bijstelling is een normale handeling.

18 ONDERHOUD

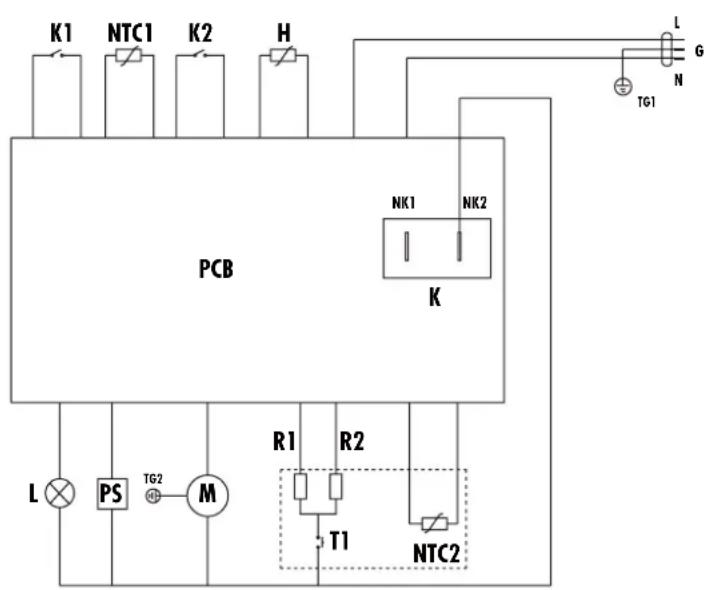

ELEKTRICITEITSCHEMA

ELEKTRICITEITSCHEMA

R1: Verwarming1
R2: Verwarming2
L: Lamp
PCB: Printplaat
K: Nullijn relais
T1: Oververhittingsbeveiliging
NTC1: Temperatuursensor
NTC2: Temperatuursensor
PS: Afvoerpomp
K1: Deurschakelaar
K2: Waterniveau schakelaar
H: Vochtigheidssensor
M: Motor

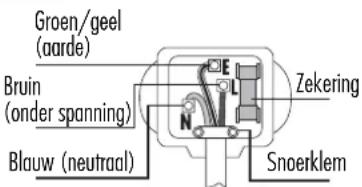

BS STEKKER VEILIGHEIDSGEGEVENS (VOOR GEBRUIKERS IN HET VK)

Dit apparaat moet geaard worden. Aangezien de kleuren in het aansluitsnoer van dit apparaat niet altijd overeenkomen met de kleurmarkeringen op de terminals in uw stekker, gaat u als volgt te werk: de groen/gele draad moet worden aangesloten op de E terminal in de stekker of bij het aardesymbool of met de groene of groen/gele markering. De blauwe draad moet worden aangesloten op de N terminal of de zwarte markering. De bruine draad moet worden aangesloten op de L terminal of de rode markering. Als u een 13 ampère stekker gebruikt (BS1363) moet u ook een 13 amp BS1362 zekering installeren.

Groen/geel (aarde) Bruin (onder spanning) Zekering Blauw (neutral) Snoerklem

PRODUCTKAART (volgens EU 392/2012)

Handelsmerk	Haier	Haier
Model	HD70-79	HD80-79
Nominale inhoud (kg)	7	8
Type	Condense	Condense
Energie-efficiëntieklasse	B	B
Jaarlijks energieverbruik (kWh/jaar)1)	504	561
Automatische of niet-automatische	Automatisch	Automatisch
Energieverbruik (volledige belading) ( kWh/cyclus)	4.18	4.72
Energieverbruik (gedeeltelijke belading) ( kWh/cyclus)	2.33	2.55
Power in uit-stand (W)	0.48	0.48
Power in aan-stand (W)	0.48	0.48
Duur van de "aan-stand" (min)2)	30	30
Standaard katoenprogramma3)
Programmatijd (volledige en gedeeltelijke belading) (min)	106	121
Programmatijd (volledige lading) (min)	140	159
Programmatijd (gedeeltelijke belading) (min)	80	92
Condensatie-efficiëntieklasse4)	D	D
Condensatie-efficiëntieklasse	61	61
Condensatie-efficiëntieklasse (volledige belading) (%)	61	61
Condensatie-efficiëntieklasse (gedeeltelijke belading) (%)	61	61
Geluidsniveau (dB)	68	68
Ingebouwd of vrijstaand	Vrijstaand	Vrijstaand
1) Gebaseerd op 160 droogcycli van het standaard katoenprogramma bij volledige en gedeeltelijke lading en het verbruik van de spaarstanden. Het werkelijke energieverbruik per cyclus hangt af van hoe het apparaat wordt gebruikt.
2) In het geval dat er een power management system.
3) Standaard katoen programma dat gebruikt wordt bij volledige en gedeeltelijke lading is de standaard programma waarop de informatie op het etiket en het fiche betrekking heeft, dat dit programma geschikt is voor het drogen van het normale natte katoenen wasgoed en dat is de meest efficiënte programma in termen van energieverbruik voor katoen.
4) Class G is de minst efficiënte en klasse A is het meest efficiënt.

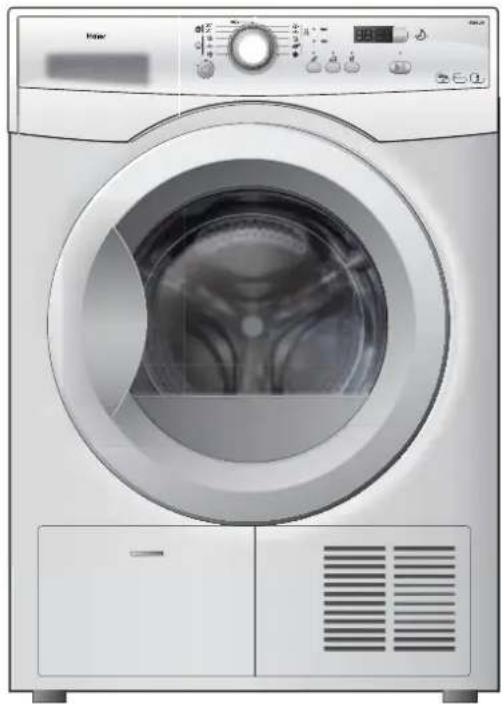

Haier

HD70-79/HD80-79

CONDENSER TUMBLE DRYER
