GEBRUIKSAANWIJZING HD90B636 HAIER

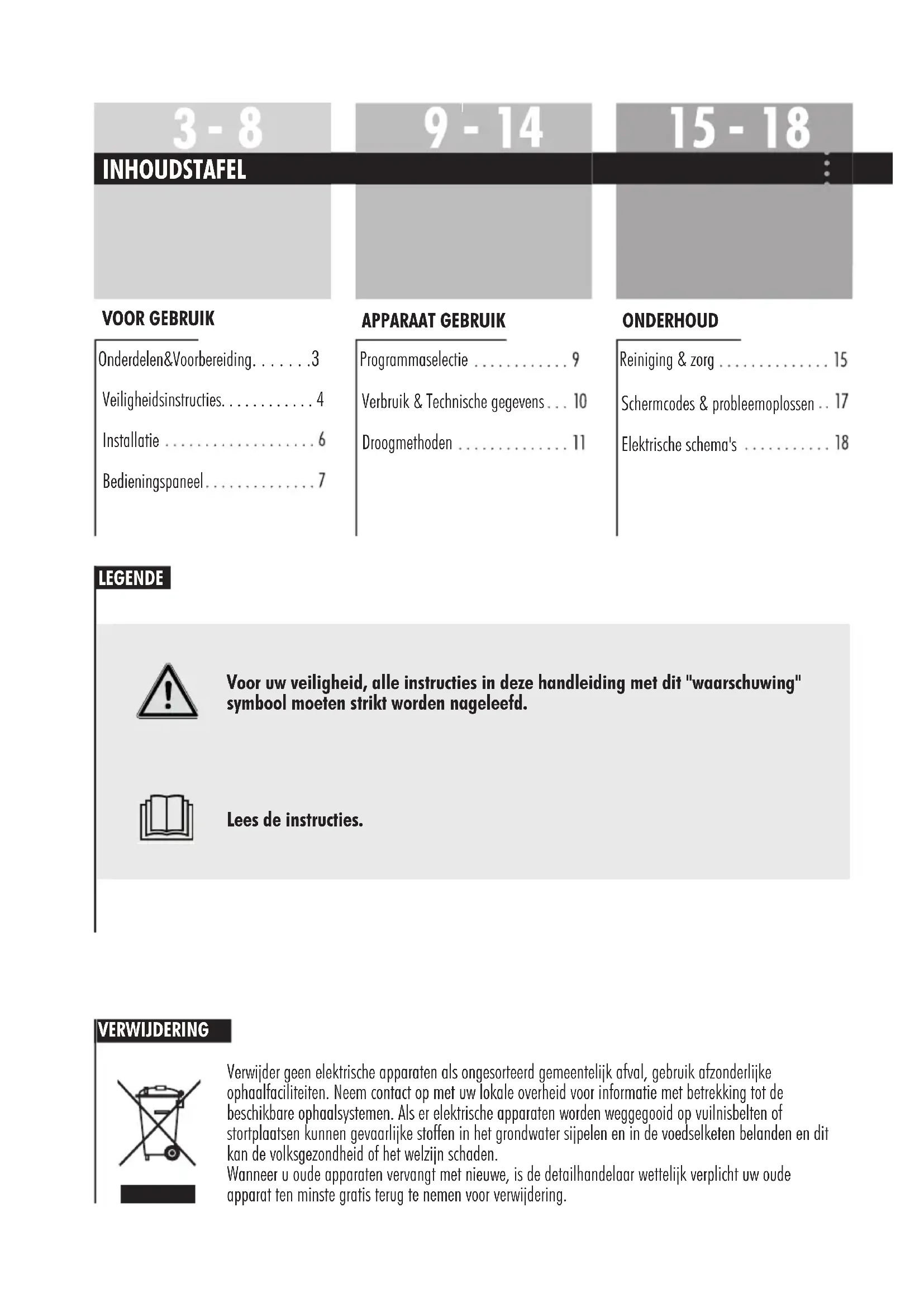

Onderdelen&Voorbereiding. 3

Veiligheidsinstructies. 4

Installatie 6

Bedieningspaneel. 7

APPARAAT GEBRUK

Programmaselectie 9

Verbruik & Technische gegevens... 10

Droogmethoden 11

ONDERHOUD

Reiniging & zorg 15

Schermcodes & problemoplossen..17

Voor uw veiligkeit, alle instructies in deze handleiding met dit "waarschuwing" symbol要去en strikt worden nageleefd.

Lees de instructies.

VERWIJDERING

Verwijder geen elektrische apparaten als ongesorteerd gemeentelijk afval, gebruik afzonderlijke ophaalfacilitieten. Neem contact op met uw lokale overheid voor informatie met betrekking tot de beschikbare ophaalsystemen. Als er elektrische apparaten worden weggegooid op vuilnisbelten of stortplaatsen konnen gevaarlijke stoffen in het grondwater sijpelen en in de voedselketen belanden en dit kan de volks gezondheid of het welzijn schaden.

Wonneer u oude apparaten verrangt met{nieuwe, is de detailhandelaar wettelijk verplicht uw oude apparat ten minste Gratis terug te nemen voor verwijdering.

ONDERDELEN WOORBEREIDING

HARTELijk DANK VOOR UW AANKOOP VAN DIT HAIER PRODUCT

Lees deze instructies grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installereren, gebruiken en onderhoden.

Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, wegschenkt, of achefterlaat wanner u verhuist, moet u deze handleiding ook meegeven zodat de十几年e eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.

ACCESSIONS

Controleer de accessoires en literatuur op basis van de onderstaande lijst:

1xGebruikshandleiding 1xAfvoerbuis

1xGarantiekaart (optioneel)

Verwijder alle verpakking om instabilititeit te voorkomen, inclusief de polystyreen basis.

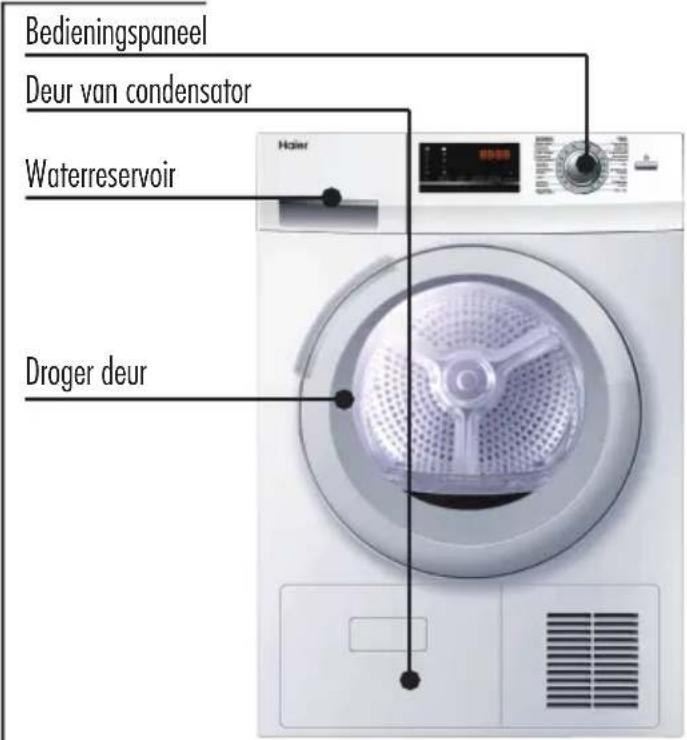

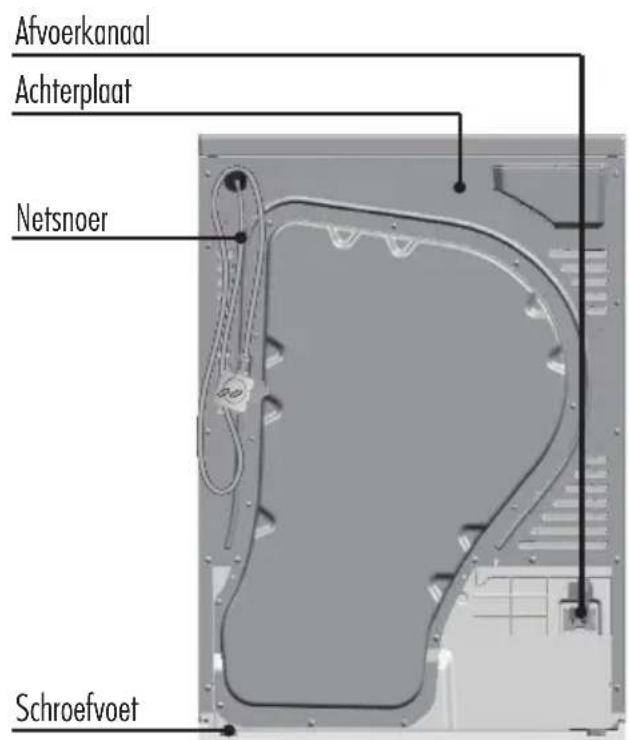

BESCHRIJVING

Dit schema kan verschillen van de indeling van de droger die u gekocht hebt omwille van technische verbeteringen.

GRONDIG LEZEN VOOR U HET APPARAAT DE EERSTE MAAL OPSTART

Dit toestel kan gebruikt worden door kinderen van 8aar en ouder en personen met een verminderde fysieke, zintuigelijk of mentale capaciteit of gebrek aan ervaring en kennis als ze onder toezicht staan of instructies hebben gekreten over het veilig gebruik van het toestel en bijhorende bevaren begrijpen. Kinderen mogen Niet spelen met het toestel. Reinigen of onderhoud mag Niet door kinderen uitgevader worden zonder toezicht.

Houd het apparaat uit de buurt van kinderenjonger dan 3aar oud tenzij ze onder constant toezicht staan.

De droger is geen speelgoed! Om het risico van letsels te voorkomen mogen kinderen nicht met of in de buurt van de droger spelen en ze mogen ook Niet met het bedieningspaneel spelen.

Voor u de droger installeert, moet u controleren of er extern zichtbare schade is.

Installer of gebruik nooit een beschadigde droger.

Voor u de droger aansluit, moet u ervoor zorgen dat de gegevens van de aansluiting overeenstemmen met de netvoeding. Bij twijfel moet ueen gekwalificeerde elektricien raadplegen.

De elektrische verilgheit van deze droger kan enkel worden gegarandeed indien het apparaat correct geaard is.

U mag de droger Niet aansluten op het elektrisch net via een verlengsnoer.

Als het netsnoer beschadigd is, moet het worden verrangen door de fabrikant, zich onderhoudsdienstf orgelijk gekwalificeerde Personen.d

Defecte onderdelen要去en worden verrangen door originele reserveonderdelen.

De droger要去 worden geisoleerd van het elektrisch net in het geal van een defect en tijdens het reinigen en onderhoud

U mag de droger Niet installereren in een ruimte waar het risico bestaat va vorst.

De omgevingstemperatuur要去ussen 5^ en 35^ zijn.

Installer de droger Niet awhile een vergrendelbare deur, een schuifdeur of een deur met scharrien aan de andere kant van de droger want ditbeperkt de volledige opening van de deur van de droger.

Houd de zone rond de droger alteid vrij van stof en pleas. Zorg er ook voor dat de ruimte droog is en goed geventileerd.

De droger mag nicht worden gebruikt in een Niet-stationaire locatie (bijv. een schip).

U mag geen wijzigingen uithoeren aan de droger, tenzij toegelaten door Haier.

Op locaties waar kakkerlakken of ander ongedierte aanwezig hunnen zich, moet u erp toezien de droger en de omgeving steeds schoon te houden.

GRONDIG LEZEN VOOR U HET APPARAAT DE EERSTE MAAL OPSTART

U mag geen ongewassen items drogen in het apparaat.

Zorg ervoor Niet meer dan de nominale lading te laden.

Items die resten bevatten van brandbare stoffen zoals kookolie, aceton, alcohol, benzine, petroleum, kerosine, vlekkenverwijderaars, terpentijn, was, wasverwijderaars of andere chemicalien mogen nicht worden gedroogd in de droger.

Als het onvermijdelijk is items die groentenolie, kookolie,haarverzorgings- of cosmetische producten bevatten te drogen,要去e ze eerst worden gewassen met bijkomend wasmiddel aan een hoge temperatuur. Bij twijfel moet u ze meerere malen wassen.

Items met een groe hoeveelheid rubber, schuimrubber (latex schuim) of rubber zoals badmutsen, waterbestendig textiel, rubberen articelen en kledij en kussens met een schuimrubberen vultig mogen nicht worden gedroogd in de droger.

Items die werden:gereinigd met chemicalien zoals professionele stomerij middelenogen nicht worden gedroogd in de droger.

U mag geen items met een vulling ( bijv. kussens, jassen) drogen want de vulling kan loskomen met het risico de droger in brand te steken.

Verwijder alle voorwerpen zoals aanstekersen lucifersuit de zakken.

Het einde van de droogcclus wordt uitgevoerd zonder warmte (koelcclus) om ervoor te zorgen dat de items nicht beschadigd worden en dat u ze kunt hanteren zonder u te verbranden.

Waarschuwing:

U mag de droger Niet uitschakelen voor het einde van de droogcyclus. Daarna moet het wasgoed worden opgehangen of gespreid om het te afkoelen.

Wasverzachters en gelijaardige producten要去en worden gebrukt zals vermeld op de verpakking.

De droger mag nicht worden gebruikt zonder de pleasfilters of met beschadigde filters.

De pleasfilters moeten regelmatig worden gereinigd.

Sluit de deur zodra het wasgoed verwijderd is om te voorkomen dat kinderen, dieren en voorwerpen in de trommel konnen binnendringen.

U mag Niet op de deur zitten of leunen want hierdoor kan de droger kantelen.

Gecondenseerd water is geen drinkbaar water. Het kan gezondheidsproblemen veroorzaken bij mensen en dieren.

BASISINSTRUCTIES

Om de correcte werkung van de droger te garanderen, moet u de volgende instructies nauwgezet naleven:

De droger要去 loodrecht staan bij de installmentie. De onderzijde is voorzien van instelbare voetjes. Regel deze 4 voeten bij om het apparaat te nivellenen voor u het in gebruik neemt.
- Controller of er schade is opgetreden aan de droger tijdens het transport. U mag nooit een beschadigde droger gebruiken. Als het apparaat beschadigd is, moet u contact opnemen met de leverancier.
De droger moet uit de buurt van brandbare stoffen worden gehonden.
De omgeving moet droog en goed geventileerd zich.
Om de droger beter te doeon presteren, mag de omgevingstemperatuur nicht lager zich dan 10^ en nicht hoger dan 35^ .

AFVOER OMSCHAKELING

Tijdens het drogen van wasgoed wordt het gecondenseerde water automatisch opgevangen in het waterreservoir in de droger en het water moet dus worden verwijderd uit het reservoir na elke droogcyclus. Als uw droger in de buurt van een afvoerleiding staat, mag u het gecondenseerde water rechtsstreeks afvoeren in de afvoerleiding via de afvoerbuis om het reservoir elke keer leeg te makeen.

De methode om de afvoerbuis aan te sluiten is als volgt:

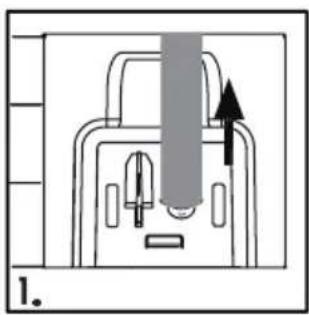

1. Trek de afvoerbuis van de verbinding.

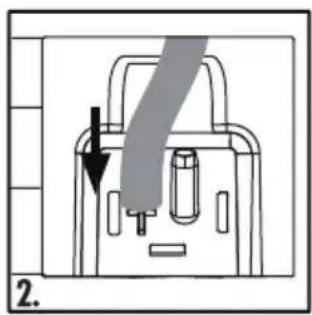

2. Voer de afvoerbuis op de bevestiging.
3. Verwijder de accessoire afvoerbuis.

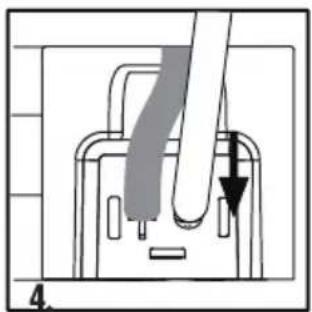

4. Bevestig de afvoerbuis op de plaats van de verbinding.

Opmerking: de uitlaat van de afvoerbuis mag Niet hoger� dan 1.0 m boven de vloer

AANSLUITING OP DE NETVOEDING

Voor u het apparaat aansluit op de netvoeding, moet u de volgende elementen controleren:

• De aansluiting is voldoende voor het maximum vermogen van de droger (uit verligheidsoverwegingen要去en de zekeringen in het stroomcircuit een vermogen hebben van minimum 15A).
  De spanning moet voldoen aan de vereisten.
  Het stopcontact要去 compatibel zich met de stekker van de droger.
  Sluit het apparaat aan op een geaard stopcontact.

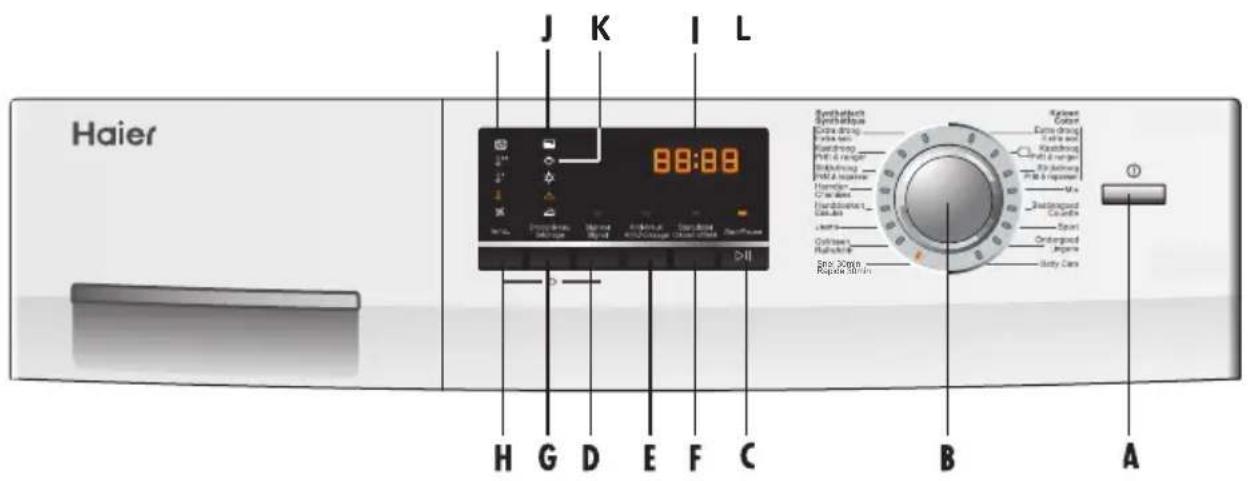

BEDIENINGSPANEEL

A Aan/Uit knop
B Programmaknop
C Start/Pouze knop
D Signalknop

E Antikreuk knop
Uitstelknop
G Droogniveau knop
H Temperatuurniveauknap

Schem
J L Onderhoudsschemr
K Kinderslot schem

BEDIENINGSFUNCTIES

A	¬Aan/Uit knop	- Druk op deze knop om de droger in te schakelen. Druk opnieuw op deze knop om het apparaatuit te schakelen.
B	¬Programmaknop	-Draai aan deze knop om het gewenste droogprogramma te kiezen. Dit type droger heeft 16 programme-opties. Voor de beschrijving van de specifieke programma's Aunt u "programmamodi" raadplegen op pag. 9. Wanner het droogprogramma geselecteerd is, schakelt het relevante indicatorlampje in.
C	¬Start/Pauze knop	- Druk op=this knop om de droger in te schakelen. Druk deze knop opnieuw in tijdens de werkking van de droger. Het indicatorlampje en scherm beginnen te knipperen en de werkking van de droger worden gespauzeerd. Druk de knop opnieuw in en het programme worden hervat.
D	¬Signaalknop	-Aan het einde van de droogcyclus werkblinkt een intermitterend geluidssignaal. Raak deze knop aan om de zoemer te annuleren.
E	¬Antikreuk knop	- Als这家伙 functie wordt geselecteerd, wordt de antikreuk fase aan het einde van de droogcyclus verlangd met 60 minutes. Het wasgoed kan op elk moment worden verwijderd tijdens de antikreuk fase.
F	¬Uitstelknop	- Druk de knop herhaaldelijk in voor de start van het programma om het tijdstip in te stellen waarop het apparaat wilt inschaken. U Aunt het uitzellen van 1 tot 19 eer met een interval van 1 eer. Na 19 eer schakelt de uitzeltijduit. Nadat de uitzeltijd is ingesteld, drukt u op de knop "Start/Pause" om de affeling te starten (het indicatorlampje begint te knipperen)

BEDIENINGSFUNCTIES

G	→Droogniveau knop	- Druk op de knop om het uiteindelijke vochtgehalte van het wasgoed aan het einde van de cyclus in te stellen. StrijkdroogDraagklaarExtra droog
H	→Temperatuurniveau knop	- Druk op de knop om de droogtemperatuur in te stellen voor bepaalde programme's. Hoge temperatuur Gemiddelde temperatuur Lage temperatuur Kaste lucht
I	→Schem	- Het scherm geeft de resterende programmaduur wee, de uitsteltijd en andere relevante informatie. Opmerking: De resterende tijsduur om een programme te starten is de standard tijsduur van het programme. Tijdens de werkung, met een variatie van de factoren zoals het vochtgehalte, worden de effectief resterende tijsduur automatisch geregeld tot het Vooringestelde droogresultaat is bereikt en het programme voltooid is.
J	→Onderhoudsschem	- Filter reinigen Belangrijk: Na elke droogcyclus要去 u het filter reinigen (zie sectie "reiniging & zorg" op pagina 15).
L	→Onderhoudsschem	- Reservoir reinigen Belangrijk: Na elke droogcyclus要去 u het gecondenseerd waterreservoir leegmaken (zie sectie "reiniging & zorg" op pagina 15).
H+D	→Gecombineerde knoppen voor de kinderslotfunctie	-Wonneer de knoppen "Temp." en "Signal" gedurende 3 seconden worden ingedrukt, worden de knopvergrendeling ingeschakeld en het icoon Licht op. Behalte de stroomknop়ij alle functieknopen nutteloos. Om de knopvergrendeling te annuleren,要去 u de twee knopen opnieuw indrukken gedurende 3 seconden. Opmerking: Aan het einde van de cyclus of als de stroomtoevoer onderbroken worden, schakelt de functie Niet automatischuit.
K	→Kinderslot scherm	- Om te tonen dat de kinderslotfunctie gestart worden.
AUTOMATISCHE lading detectiesystem	Als het programme worden gestart, verschijnt AUTO op het scherm na een aantal minuten. Dit betekent dat de automatische lading detectie actief is. De sensoren detecteren en schatten de geselecteerde programmaduur. Naargelang het geselecteerde programme, de lading, het vochtgehalte en de omgevingstemper-atuur kan de AUTOMATISCHE lading detectiefase een aantal minuten duren voor eenkleine lading, of een uur voor de maximale lading of grote items, voor de geschatte resterende programmaduur worden weergegeven.

PROGRAMMASELECTIE

PROGRAMMAMODI

MAX. LADING

Katoen	1	-Extra droog Extra droog		Zware katoenen stof, lakens, doeken	gk9 / gk8
	2	-Kastdroog		Katoenen stoffen, lakens, doeken	8kg / 9kg
	3	-Strijkdroog	Vochtig	Gewone katoenen stoffen	8kg / 9kg
Synthesich	4	-Extra droog	Extra droog	Zware synthetische stoffen	4.5kg
	5	-Kastdroog	Kastdroog	Gewone synthetische stoffen	4.5kg
	6	-Strijkdroog	Strijkdroog	Gewone synthetische stoffen	4.5kg
Special	7	-Hemden **) Hemden	/		2kg
	8	-Mix	/	Zware stoffen, bijkomend drogenoodzakelijk	4kg
	9	-Handdoeken **)	/	Handdoeken	4kg
	10	-Beddengoed **)	/	Lakens	4kg
	11	-Jeans	/	Jeans	2kg
	12	-Sport	/	Sportkledij	2kg
	13	-Opfrissen	/	Microvezel stoffen	2kg
	14	-Ondergoed	/	Ondergoed	2kg
	15	-Snel 30min	/	Zware stoffen, bijkomend droogenoodzakelijk	2kg
	16	-Baby care	/	Babykleding	4kg

Het Katoen "Kastdroog"programma is het "standard cotton programme", het is geschikt om normal nat katoenen wasgoed te drogen en het is het meest efficiente programma op het gebied van energieverbruik om nat katoenen wasgoed te drogen.
Deze programma's hebben een omgekeerde werkinq.

WAARSCHUWING

De tijsduren van de droogcclus worden enkel aangegeven ter informatie. De efectieve duur kan varieren naargelang verschillende lokale omstandigheden.

	PROGRAMMA	LADING		ENERGIEVERBRUIK		PROGRAMMADUUR
		HD80-B636-F HD80-B636B HD80-B636S HD80-B636W	HD90-B636-F	HD80-B636-F HD80-B636B HD80-B636S HD80-B636W	HD90-B636-F	HD80-B636-F HD80-B636B HD80-B636S HD80-B636W	HD90-B636-F
Katoen	1	-Extra droog	8 kg	9 kg	/	/	/
	2	-Kastdroog (★)	4 kg, 8 kg	4.5 kg, 9 kg	2.55 kWh, 4.72 kWh	2.82 kWh, 5.23kWh	92 min, 159min
	3	-Strijkdroog	8 kg	9 kg	/	/	/

EN 61121 testprogramma instelling.

TECHNISCHE GEGEVENS

STROMBRON	HD80-B636-F/HD80-B636B HD80-B636S/HD80-B636W	HD90-B636-F
	220 - 240 V / 50 Hz	220 - 240 V / 50 Hz
Max. operationele stroom (A)	12	12
Nominate lading (kg)	8	9
Droogprogramma's	16	16
Max. vermogen (W)	2700	2700
Droog verwarmingsvermögen (W)	2500	2500
Afmetingen (HxDxB mm)	845x648x595	845x648x595
Waterbestendigheidsniveau	IPX4	IPX4
Stroomverbruik van de uit-modus (W)	0.07	0.07
Stroomverbruik van de ingeschakeld gelaten modus (W)	0.15	0.15

DROOGMETHODEN

OPGELET

Deze droger dient enkel voor huishoudelijk gebruik. U mag het apparaat Niet gebruiken voor andere dan de beoogde doeleinden. Volg de instructies vermeld op het etiket van elk kledingstuk en droog enkel kledingstukken die drogerbestendig�.

VOORBEREIDING

Voor gebruik moet u alle eventuale resten uit de trommel van de droger verwijderen met een notte doeck.
- Verwijder het vuil van het filterschem om de efficiente van het drogen te verbeteren.

VOEDING

Voer de stekker van de droger in het stopcontact. (220V - 240V /50Hz)

VOOR U DE STROOM INSCHAKELT

Voor u de stroom inschakelt van de droger moet u controeren:

Of de netvoeding overeenstent met de waarde vermeld op het naamplaatie.
Of de voeding bestand is gegen de maximum belasting van de droger.
- Of de voeding compatibel is met de stekker van de droger. Zo Niet moet u het netsnoer of de stekker op elkaar afstemmen. Het netsnoer moet worden verwangen door een gekwalificierde professional of een bevoegde onderhoudstechnicus.

WAARSCHUWING

U mag geen zichde, dons of andere delicate stoffen drogen om schade aan het wasgoed te voorkomen.

HET WASGOED VOORBEREIDEN

• Controller of het wasgoed dat u wilt drogen geschikt is om te worden gedroogd in de droger.
  De droger kan enkel het wasgoed drogen dat droog gezwierd werden. Plaats geen te nat wasgoed in de droger.
  Maak de zakken leeg, verwijder sleutels, muntjes, etc. verwijder aanstekers, lucifers en hardere decoratieve voorwerpen (bijv. broches, juwelen) en verwijder decoratie die Niet mag worden gedroogd.
  Sluit ritssluitingen en haken, zorg ervoor dat knappen stevig zichn vastgenaoid en plaatskleine items zoals sukken, riemen, beha's, etc in een mesh zakje.
• Ontvouw grote stukken wasgoed zoals beddenlakens, spreien, etc.

DE DROGER LADEN

Wasgoed moet zo droog möglichk worden gezwierd om energia te besparen.
Zorg ervoor dat het wasgoed dat u wilt drogen geschikt is om te worden gedroogd in een droger. U vindt hier informatie over de etiketten in het wasgoed.
Plaats het wasgooed gelijkmatig in de trommel nadat u het los geschud hebt.
Zorg ervoor de droger Niet teveel te belasten.
- Wasverzachters of gelijaardige producten要去en worden gebrukt zoals vermeld in de instructies van de wasverzachter.

DE NETVOEDING INSCHAKELEN

Druk op de toets om de droger automatisch in te schakelen.

DROOGMETHODEN

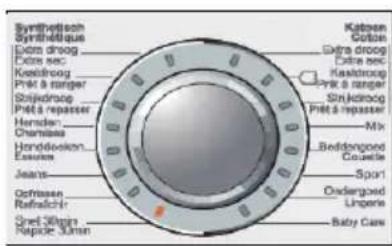

HET PROGRAMMA SELECTEREN

Voor een optimal droogresultaat要去 een gespast droogprogramma worden geselecteerd op basis van het type wasgoed. Draai aan de programmaknop om het correcte programme te selecteren.

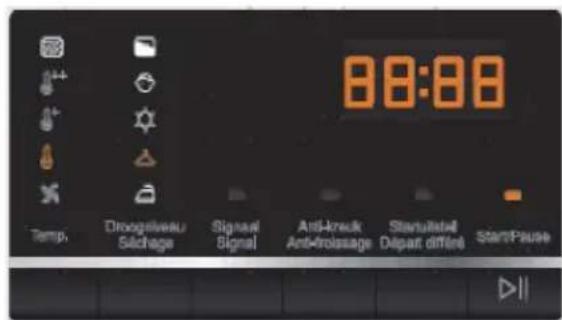

FUNCTIONS SELECTEREN

Selecteer de bijkomende functie in overeenstemming met hun vereisten.

Temp.
Droogniveau
Signaal
Anti-kreuk
Startuitstel
Start/Pause

DROGEN

Druk op de knop "Start/Pause". De droger werkt in overeenstemming met de vooringestelde programma's. De droger stocht automatisch aan het einde van de droogcyclus. Het "end" teken verschijnt op het scherm. Open de deur van de droger en verwijdter het wasgoed. Als het wasgoed Niet wordt verwijderd, start de droger automatisch het antikreuk programme. Tijdens de antikreuk fase draait de trommel van de droger met intervallen om uw wasgoed los te houden.

DE DROGER UITSCHAKELEN

Druk op de stroomtoets om de voeding af te sluiten en verwijder de stekker van de droger uit het stopcontact.

TIPS OM ENERGIE TE BESPAREN

1. Zwier het wasgoed zoveel möglichk in de wasmachine voor u het in de drogerplaatst.
2. U mag de droger Niet te veel belasten.
3. Schud het wasgooed goed uit en maak het los voor u het in de droger plaatst.
4. Kies een correct droogprogramma. Zorg ervoor dat het wasgoed Niet langer danoodzakelijk worden gedroogd.
5. Reinig het filterschem no elke droogcylus.
6. Reinig de condensator een maal per maand.

ZORG TABEL

Bestand material		Bleekwater kan worden gezrukt in koud water Niet bleken Strijken aan 200°C Strijken aan 150°C Strijken aan 100°C Niet strijken AStomen met een wasmiddel PStomen met perichloride FStomen met brandstof	Niet stomen Vlak drogen Ophangen om te drogen Drogen op een kleerhanger Trommeldrogen, normale warmte Trommeldrogen, verlaagde warmte Niet trommeldrogen
95	Wasbaar aan 95°C
60	Wasbaar aan 60°C
40	Wasbaar aan 40°C
30	Wasbaar aan 30°C
	Handwas
	Enkel stomerij
	Wollen zoom

LADINGREFERENTIE

Beddenlaken (een persoon)	Katoen	Ca. 800g
Gemengde stof kleding	/	Ca. 800g
Jassen	Katoen	Ca. 800g
Jeans	/	Ca. 800g
Overall	Katoen	Ca. 950g
Damespyjama	/	Ca. 200g
Hemden	/	Ca. 300g
Sokken	Gemengde stoffen	Ca. 50g
T-shirts	Katoen	Ca. 300g
Ondergoed	Gemengde stoffen	Ca. 70g

DE DROGER REINIGEN

Wrijf de droger en het bedieningspaneel schoon met een vochtige doek. U mag geen organisch wasmiddel of corrosief middel gebruiken om schade aan het apparaat te vermiiden.

WAARSCHUWING

De droger mag nicht worden gebruikt als er industrielle chemicalien werden gebruikt voor de reiniging.

Om een goede ventilatie te garanderen tijdens het drogen, moet het filterschem worden gereinigd aan het einde van elk droogprogramma.

Open de deur.1.

1. Verwijder het filterschemuit de droger.
2. Open het filterschem
3. Verwijder het stof van het filterschem met een natte handdoek

Na het reinigen, moet u het filterschem opnieuw aanbrengen.

HET WATERRESERVOIR LEEGMAKEN

Tijdens de werkking condenseert stoom in water en dit worden opgevangen in het waterreservoir. Maak het waterreservoir leeg aan het einde van het programme.

1. Neem het handvat beet en trek het reservoiraar buiten om het te verwijderen. Houd het loodrecht om te vermijden dat het water zou overstromen.
2. Giet het water weg. Breng het reservoir opnieuw aan.
   Opmerking: Gebruik het water Niet als drinkwater of voor voedsel bereidingen.

Als het reservoir Niet wordt leeggemaakt, geeft de droger een alarm waar wonneer het reservoir vol is. In dat geval schakelt het indicatorlampje in en de droger wordt gespauzeerd. Het apparaat wordt Niet opnieuw gestart tot het reservoir is leeggemaakt en verrangen.

DE TROMMEL REINIGEN

Wanneer de droger een bepaalde periode heeft gewerkt, zullen zorgproducten voor de stoffen of kalk in het water een onzichtbare laag vormen op de binnenzijde van de trommel.

DE CONDENSATOR REINIGEN

De condensator要去 maandelijks worden gereinigd. Schakel de voeding uit en verwijder de stekker voor het reinigen.

1. Ontgrendel de onderhoudsklep en open ze.
2. Schroef bevde vergrendelingen aan elkaar toe, trek aan het handvat / luchtkoeler.
3. Reinig het handvat / luchtkoeler, handvat onderaan grondig, schroef beiden vergrendelingen los, verwijder de onderhoudsklep tot ze inplaats zit.
4. Plaats de handvat / luchtkoeler wee terug, handvat daaronder, draai.beide vergrendelhendels los, sluit de onderhoudsklep tot delez op+zijn plaats klikt.

Opmerking: Gebruik geen scherpe voorwerpen om de warmtewisselaar te reinigen, zo Niet kan dit de affdichting beschadigen.

CODES	OORZAKEN	OPLOSSINGEN
/	- Het waterreservoir is vol.	- Reinig de tank.
F2	- Afvoerpomp defect.	- Neem contact op met het service centrum.
F31	- De NTC1 (dicht bij de filter) is ontkoppeld of heeft een kortsluiting.	- Neem contact op met het service centrum.
F32	- De NTC2 (dicht bij de filter) is ontkoppeld of heeft een kortsluiting.	- Neem contact op met het service centrum.
F4	- Temperatuur van het wasgoed in de trommel wijzigt Niet.	- Neem contact op met het service centrum.
F5	- Communicatie fouit.	- Neem contact op met het service centrum.
E6	- De filter is vol.	- Reinig de filter.

OPLOSSINGEN

De volgende omstandigheden vormen geen problemen. Neem geen contact op met het service centrum tot het probleem is bevestigd.

PROBLEM

OORZAKEN OPLOSSINGEN

De droger werkt nicht.

Slechte aansluiting op de netvoeding.
Stroompanne.
Er is geen droogprogramma ingesteld.
Het apparaut werd nicht ingeschakeld
Hef waterreservoir is vol.
Deour van de droger is nicht correct gesloten.

De droger werkkt nicht en "End"verschijnt op het scherm.

Het wasgoed heeft de voorwaarde bereikt die.
werd bepaald in de programma instelling.
Er is geen wasgoed aanwezig in de trommel.

De droogtijd is te lang en de resultaten zich Niet toereikend.

• De programma instelling is Niet correct.
• Het filterschem wird nicht gereinigd.
  De condensator is geblokkeerd.
  De droger is overbelast.
  Het wasgoed is te nat.
  Het ventilatiekanaal is geblokkeerd.

De resterende tijsduur op het scherm stopt of verspringt.

De resterende tijdsduur worden voortdurend en automatisch aangepast en gecorrigeerd op basis van de volgende factoren:

Type wasgoed
Geladenhoeveelheid.
- De graad van zwieren van het wasgoed.
- Omgevingstemperatuur.

• Controller de aansluiting op de netvoeding.

• Controller de voeding.
  Zorgervoordaateendrogprogrammaisingesteld.
  Zorgervoordhathetapparaatisingschakeld.
  Maak het waterreservoir leeg.
  Sluit de deur van de droger.

• Controller of uw programme instelling correct is.

• Controller of er wasgoed anwezig is in de trommel.

Zorg ervoor dat het programme correct is ingesteld.
Reinig het filterschem
- Reinig de condensator.
- Verminder de hoeveelheid wasgoed in de trommel.
Zwier het wasgoed voloende voor het drogen.
- Controleer het ventilatiekanaal en verwijder de blokkering.

• De automatische instelling is een normale werkung operation.

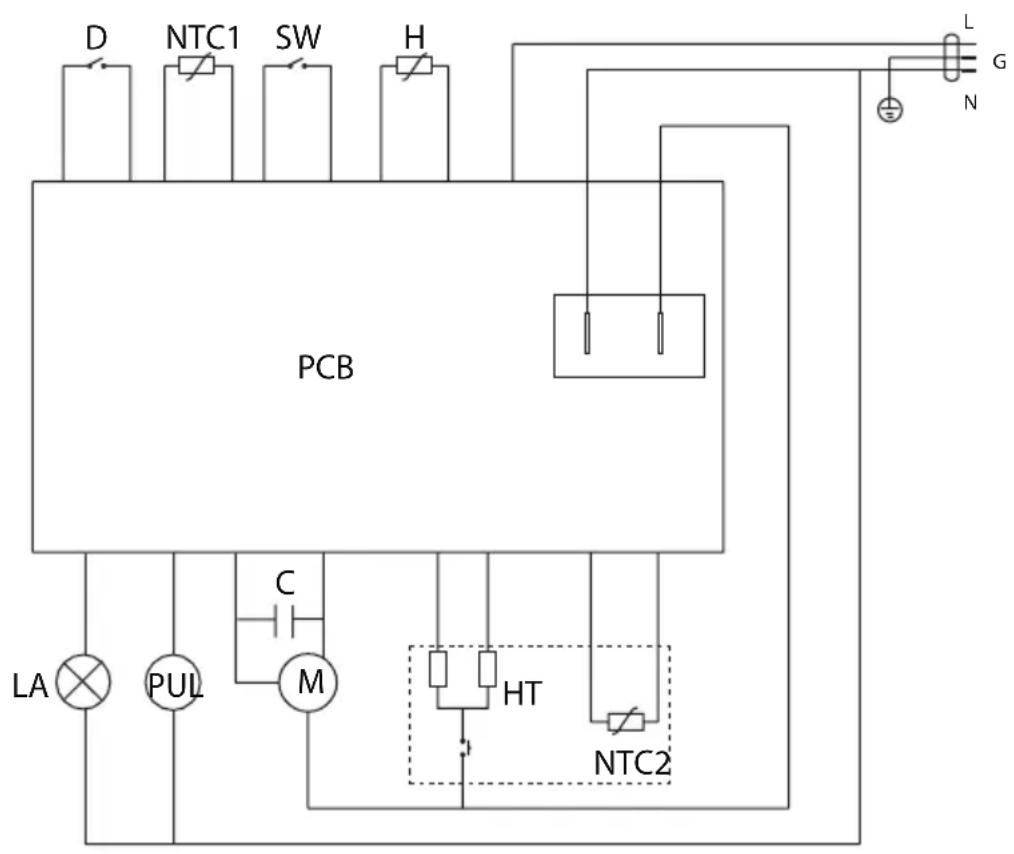

ELEKTRISCH SCHEMA

D: Deurschakelaar

NTC1: Temperatuursensor

NTC2: Temperatuursensor

SW: Wateriveau sensor

H:C: Vochtigheidssensor

LA: Lamp

PUL: Afvoerpomp

M: Motor

HT: Verwarmingselement Condensator 8uf

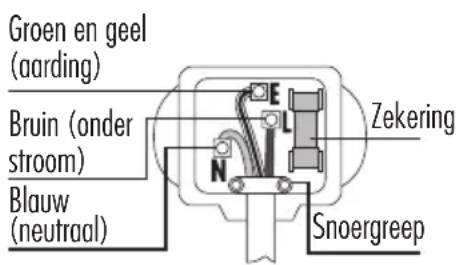

BS STEKKER VEILIGHEIDSDETAILS (VOOR U.K. GEBRUiker)

Dit apparaat moet geaard worden. Als de kleuren van de draden van dit apparaat nicht overeenstemmen met de gekleurde markeringen die de terminals identificeren in uw stekker gaat u als volgt te werk: De groene en gele draad要去 worden aangesloten op de klemmenkast in de stekker gemarkeerd met de letter E of het aording symbol of groen of groengeel gekleurd. De blauwe draad要去 worden aangesloten op de terminal gemarkeerd met de letter N of zwart gekleurd. De bruine draad要去 worden aangesloten op de terminal gemarkeerd met de letter L of rood gekleurd. Als een stekker van 13 amp (BS 1363) worden gebruikt,要去 een 13 amp BS 1362 zekering gebruiken.

Merk		HaierHaier
Typenummer	HD80-B636-F/HD80-B636B HD80-B636S/HD80-B636W	HD90-B636-F
Nominal vermogen katoen (kg)	8	9
Type wasdroger	Condensatie Condensatie
Energieklasse	B	B
Energieverbruik (kWh/annum) 1)	561	616
Automatisch of nicht automatisch	Automatisch Automatisch
Energieverbruik (volle belading) (kWh/cyclus)	4.72	5.23
Energieverbruik (halfvolle belading) (kWh/cyclus)	2.55	2.82
Gewogen energieverbruik uit-stand	0.02	0.02
Gewogen energieverbruik stand-by stand		0.020.02
Duur van stand-by stand (min) 2)	30	30
Standaard katoenprogramma 3)	Katoen ; "Kastdroog"	Katoen ; "Kastdroog"
Gewogen programmoduur (volle en halfvolle belading lading) (min)	121 123
Programma duur met volle belading (min)	159 164
Programma duur met halfvolle belading (min)	92 93
Condensatie ratio 4)	C	C
Gewogen condensatie-efficiëntie (%)	71	71
Gemiddelde condensatie ratio (volle belading) (%)	71	71
Gemiddelde condensatie ratio (halfvolle belading) (%)	71 71
Geluidsniveau (dB)	68	68
Ingebouwd of vrijstaand	Vrijstaand Vrijstaand
1) Gebaseerd op 160 droogcylc van het standard katoenprogramma bij volle en halfvolle belading en het verbruik van de spaarstanden. Het werkelijkke energieverbruik per cyclus hangt af van hoe het apparaat worden gebruikt.
2) In het geval er een energiebeheersystem is.
3) Het programme Katoen kastdroog gebruikt bij volledige en gedeeltelijke lading is het standard droogprogramma waarop de informatie op het label betrekking heeft.Dit programme is geschikt voor het drogen van normal nat katoenen wasgoed en is het meest efficiënte programme.
4) Schaal van G (minst efficiënt) tot A (meest efficiënt).

We raden once Haier klantendienst aan en het gebruik van originele reserveonderdelen.

Als u een probleem ondvindt met uw apparaat要去 u eerst de sectie PROBLEEMOPLOSSEN controlen.

Als u waar geen oplossing vindt, kut u contact opnemen met

uw lokale verkoper of

de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en veelgestelde vragen kunt vinden en waar u uw service claim kutant activeren.

Wonneer u contact opneemt met once service moet u de volgende informatie bij de hand hebben.

De informatatie staat vermeld op het naamplaatje.

Model

Serienr.

Controleer ook het garantiekaartje dat worden geleverd met het product met betrekking tot de garantie.

Voor algemene zakelijke vragen vindt u hieronder once adressen in Europa:

Europese Haier adressen
Land* Postadres	Land* Postadres
Italië	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIë	Frankrijk	Haier France SAS 53 Boulevard Ornano - Pleyad 3 93200 Saint Denis FRANKRIJK
Spanje Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE	België-FR België-NL Nederland Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIë
Duitsland Oostenrijk	Haier Deutschland GmbH Konrad-Zuse-Platz 6 81829 München DUIITSLAND	Polen Tsjechië Hongarije Griekenland Roemenië Rusland	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN
United Kingdom	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

*Voor meer informatie verwijzen wij maar www.haier.com
