Producttype	Condensatiedroger met warmtepomp
Merk	Haier
Model	HD70-A82
Laadcapaciteit	7 kg
Afmetingen (H × B × D)	845 × 595 × 650 mm
Nettogewicht	Ongeveer 51,5 kg
Voeding	220 - 240 V~ / 50 Hz
Maximaal vermogen	900 W
Minimale zekering	10 A
Aantal programma's	12
Omgevingstemperatuurbereik	5 °C tot 35 °C
Waterbeschermingsklasse	IPX4
Installatietype	Vrijstaand, op de vloer
Hoofdfuncties	Instelbare temperatuur, uitgestelde start (tot 19 uur), Delicaatfunctie, Anti-kreuk (60 min), Mand, Opfrissen, Kinderbeveiliging, resterende tijdweergave
Filters	Pluizenfilter (na elke cyclus reinigen), condenserfilter (elke 20 cycli reinigen)
Waterreservoir	Na elke cyclus legen
Onderhoud	Buitenkant reinigen met een vochtige doek; trommel: mild wasmiddel; verdamper: stofzuiger indien nodig
Veiligheid	Automatische uitschakeling na cyclus, overbelastingsbeveiliging, foutcode E6 (filter verstopt), E7 (onder/overspanning), E8 (overbelasting), Lo (temperatuur te laag)
Onderdelen en repareerbaarheid	Alleen originele onderdelen gebruiken; neem contact op met de Haier klantenservice voor reparaties
Algemene informatie	Garantie en ondersteuning via de Haier-website; voldoet aan de huidige veiligheidsnormen

Veelgestelde vragen - HD70-A82 HAIER

Wat is de maximale laadcapaciteit van de Haier HD70-A82?

De maximale laadcapaciteit is 7 kg voor droog wasgoed, zoals vermeld in de technische specificaties.

Hoe reinig ik het pluizenfilter?

Het pluizenfilter moet na elke cyclus worden gereinigd: verwijder het uit de trommel, open het, verwijder de resten en plaats het terug. Als het erg vuil is, kunt u het met water afspoelen en grondig drogen voordat u het terugplaatst.

Wat moet ik doen als het indicatielampje van het waterreservoir gaat branden?

Het waterreservoir moet na elke cyclus worden geleegd. Verwijder het reservoir uit zijn behuizing, giet het water weg en plaats het terug. Condenswater is niet drinkbaar.

Welke droogprogramma's zijn beschikbaar?

De droger biedt 12 programma's: Katoen/Linnen (Zeer droog, Kastdroog, Strijkdroog), Synthetische stoffen (Zeer droog, Kastdroog, Strijkdroog), Sport, Handdoek, Wol, Babykatoen, Timer en Gemengd.

Hoe gebruik ik de uitgestelde startfunctie?

Selecteer een programma en druk vervolgens op de toets Uitgestelde start. Gebruik de +/- toetsen om de vertraging in te stellen (van 1 tot 19 uur). Druk daarna op Start/Pauze om de aftelling te starten.

Wat betekent foutcode E6?

Foutcode E6 geeft aan dat het filter verstopt is. Reinig het pluizenfilter en het condenserfilter en start het apparaat opnieuw.

Kan ik sportschoenen drogen in de Haier HD70-A82?

Ja, met behulp van het meegeleverde droogrek. Plaats de schoenen op het rek, selecteer het programma Timer of Wol of Mand of Opfrissen. Maximaal gewicht natte artikelen: 1,5 kg.

Hoe activeer ik de kinderbeveiliging?

Na het starten van een cyclus, druk tegelijkertijd op de toetsen Rek en Frisse lucht gedurende 3 seconden tot het lampje gaat branden. Om te deactiveren, herhaal dezelfde handeling.

Wat is het energieverbruik van het programma Katoen Kastdroog?

Bij een lading van 7 kg is het verbruik ongeveer 0,90 kWh met een droogtijd van ongeveer 2 uur 15 minuten.

Wat moet ik doen als de droger niet start?

Controleer de elektrische aansluiting, of de deur goed gesloten is, of het waterreservoir niet vol is, of er een programma is geselecteerd en of het apparaat is ingeschakeld. Als het probleem aanhoudt, raadpleeg dan het gedeelte probleemoplossing of neem contact op met de klantenservice.

GEBRUIKSAANWIJZING HD70-A82 HAIER

Gebruikershandleiding

HD70-A82-DF

HD80-A82-DF

Warmtepompdroger

Inhoud van de levering ....3

Beoogd gebruik ....3

Veiligheidsinstructies ....4

Uitpakken 6

Installatie 6

Het droogrek gebruiken ....7

Voorzijde 8

Achterzijde 9

Bedieningspaneel 10

Programmastanden 12

De droger voorbereiden ....13

De was voorbereiden 13

De droger vullen ....14

Wasvoorschriften 14

Referentietabel ....15

Programma instellen en starten ....15

Einde droogcyclus ....16

De watertank legen 16

De pluisfilter reinigen ....17

De condensfilter reinigen ....17

Warmtepomptechnologie ....18

Verbruikstabel ....18

Reiniging en onderhoud ....19

Foutcodes ....19

Problemen oplossen ....20

Schakelschema 21

Klantenservice 22

GEACHTE KLANT

Hartelijk bedankt voor uw aankoop van dit Haier-product. Lees de handleiding en veiligheidsinstructies zorgvuldig door en bewaar deze voor latere naslag. Geef de handleiding met het product mee aan een eventuele nieuwe eigenaar.

Dit pictogram staat bij instructies die u extra aandachtig moet lezen voor een veilig gebruik.

Controleer of de toebehoren en documentatie overeenkomen met deze lijst.

1 Gebruikershandleiding
2 Rek

Deze warmtepompwasdroger is alleen bestemd voor huishoudelijk gebruik. De droger moet worden gebruikt om artikelen te drogen die zijn gewassen in een wateroplossing en die volgens de wasvoorschriften van de fabrikant geschikt zijn voor de wasdroger. De droger is niet bestemd voor commercieel gebruik of voor gebruik buitenshuis.

Haier kan niet aansprakelijk worden gesteld voor schade als gevolg van een onjuist of ongepast gebruik of een onjuiste of ongepaste bediening.

Deze wasdroger voldoet aan de huidige veiligheidseisen.

VEILIGHEIDSINSTRUCTIES

• Mensen met fysieke, zintuiglijke of geestelijke beperkingen, of met gebrek aan ervaring of kennis, mogen de wasdroger uitsluitend gebruiken onder toezicht of als zij instructies hebben gekregen over hoe zij de droger op een veilige manier kunnen gebruiken en de risico's ervan begrijpen.
• Kinderen jonger dan 8 jaar moeten uit de buurt van de wasdroger worden gehouden, tenzij er voortdurend toezicht aanwezig is.
• Kinderen van 8 jaar en ouder mogen de wasdroger uitsluitend zonder toezicht gebruiken, reinigen of onderhouden als zij instructies hebben gekregen over hoe zij de droger op een veilige manier kunnen gebruiken en de risico's ervan begrijpen.
• De wasdroger is geen speelgoed! Voorkom letsel en laat kinderen niet met de wasdroger of de bedieningsknoppen of in de buurt van de wasdroger spelen.
• Voordat u de wasdroger gaat installeren, moet u controleren of de droger geen zichtbare schade aan de buitenkant heeft.
• Een beschadigde wasdroger mag u niet installeren of gebruiken.
• Voordat u de wasdroger aansluit, moet u controleren of de aansluitingsgegevens overeenkomen met de netstroom. Mocht u twijfelen, raadpleeg dan een bevoegd installateur.
• De elektrische veiligheid van deze wasdroger kan uitsluitend worden gegarandeerd wanneer deze correct is geaard.
• Sluit de wasdroger niet aan op de netvoeding met een verlengsnoer.
• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, een vertegenwoordiger van de fabrikant die bevoegd is onderhoud te plegen of een vergelijkbare bevoegde persoon.
• Defecte onderdelen moeten worden vervangen door originele onderdelen.
• De wasdroger moet worden geïsoleerd van de netstroom in geval van een defect, en tijdens de reiniging en het onderhoud.
• Plaats de wasdroger niet in een ruimte waar vorst kan optreden. De omgevingstemperatuur moet tussen 5 °C en 35 °C liggen.
• Plaats de wasdroger niet direct achter een afsluitbare deur, een schuifdeur of een deur met de scharnieren aan de kant tegenover de deur van de wasdroger, aangezien dit de volledige opening van de deur van de wasdroger kan beperken.
• Houd de ruimte rond de wasdroger altijd vrij van stof en pluizen. Zorg ook dat de ruimte droog en goed geventileerd is.
• De wasdroger mag niet worden gebruikt op een niet-stabiele locatie (zoals een schip).
• Breng geen wijzigingen aan de wasdroger aan, tenzij Haier u hiertoe toestemming heeft gegeven.
• In ruimten die mogelijk blootstaan aan kakkerlakken of ander ongedierte, moet u er extra goed op letten dat de wasdroger en de omgeving ervan te allen tijde schoon blijven.
• Droog geen ongewassen artikelen in de wasdroger.

• Laad niet meer dan de nominale lading in de droger.

• Artikelen die resten van brandbare stoffen bevatten, zoals bakolie, aceton, alcohol, benzine, petroleum, kerosine, vlekverwijderaars, terpentine, was, wasverwijderaars of andere chemicaliën mogen niet in de wasdroger worden gedroogd.

• Als het onvermijdelijk is artikelen te drogen die plantaardige olie, bakolie, haarverzorgings- of cosmetische producten bevatten, moeten deze eerst met extra wasmiddel en bij een hoge temperatuur worden gewassen. Bij twijfel kunt u deze artikelen een aantal keren wassen.
• Artikelen die een hoog gehalte aan rubber, schuimrubber of rubberachtige materialen bevatten, zoals douchemutsen, waterafstotende stoffen, gegummeerde weefsels, en kledingstukken en kussens met een schuimrubber vulling, mogen niet in de wasdroger worden gedroogd.
• Artikelen die zijn gereinigd met chemicaliën, zoals professionele middelen voor chemisch reinigen, mogen niet in de wasdroger worden gedroogd.
• Droog geen beschadigde artikelen die vulmateriaal bevatten (bijvoorbeeld kussens of jacks), aangezien de vulling naar buiten kan komen met het gevaar dat de droger in brand vliegt.
• Verwijder alle zaken als aanstekers en lucifers uit de zakken.
• Het einde van de droogcyclus wordt zonder warmte uitgevoerd (afkoelcyclus) zodat de artikelen niet beschadigd raken en een hanteerbare temperatuur hebben.
• Waarschuwing: schakel de wasdroger niet uit voordat de droogcyclus is afgerond. Daarna moet de was worden uitgehangen of uitgespreid om af te koelen.
• Wasverzachters en vergelijkbare producten moeten worden gebruikt volgens de instructies op de verpakking van de fabrikant.
• De droger mag niet worden gebruikt zonder dat de pluisfilters op hun plaats zitten of met beschadigde filters.
• De pluisfilters moeten regelmatig worden gereinigd.
• Sluit de deur zodra u de was uit de droger hebt gehaald, om te voorkomen dat kinderen, dieren of voorwerpen in de trommel terechtkomen.
• Leun niet tegen de deur en ga er niet op zitten; hierdoor kan de wasdroger kantelen.
• Gecondenseerd water is geen drinkwater. Dit kan bij mens en dier gezondheidsproblemen veroorzaken.

UITPAKKEN 1 2

Verwijder al het verpakkingsmateriaal, inclusief de polystyreen onderplaat. Al het verpakkingsmateriaal kan worden hergebruikt.

1 Snijd de banden door.
2 Til de doos op.
3 Verwijder het beschermingsmateriaal.
4 Verwijder de onderplaat.

Let erop dat al het plastic verpakkingsmateriaal, plastic zakken, enzovoort, buiten het bereik van baby's en jonge kinderen wordt gehouden.

Verstikkingsgevaar.

1 Stel de voeten zodanig af dat het apparaat waterpas staat voordat u het gaat gebruiken.
2 Controleer of de stekker aan de vereisten voldoet en sluit deze aan op een geaard stopcontact.

• Plaats de droger niet in een ruimte waar deze kan blootstaan aan vorst. Water kan schade veroorzaken zodra het begint te bevriezen.
• Verplaats de droger in een verticale staande positie.
  Na het transport moet u de droger twee uur laten staan.
• De droger kan restwater bevatten.
  Dit kan uit de droger lekken wanneer deze onder een hoek wordt gehouden.

TECHNISCHE GEGEVENS

Stroom 220 - 240 V\~ / 50 Hz

Nominale belading (kg)

HD70-A82 7

HD80-A82 8

Droogprogramma's 12

Max. spanning (W) 900

Stroomsterkte (A) min. 10

Omgevingstemperatuur (°C) 5 - 35

Afmetingen (H x D x B mm) 845 x 650 x 595

Zie het typeplaatje op het apparaat voor nadere technische informatie.

Gooi elektrische apparatuur niet weg bij het gewone huishoudelijke afval, gebruik aparte inzamelingsfaciliteiten. Neem contact op met de lokale autoriteiten voor informatie over het inzamelsysteem. Als elektrische apparatuur wordt weggegooid op een gewone afvalstortplaats kunnen gevaarlijke substanties in het grondwater terecht komen en daarmee in de voedselketen, waardoor uw gezondheid en welzijn in gevaar kunnen komen. Als u oude huishoudelijke apparatuur vervangt, is de verkoper wettelijk verplicht om uw oude apparatuur gratis mee te nemen.

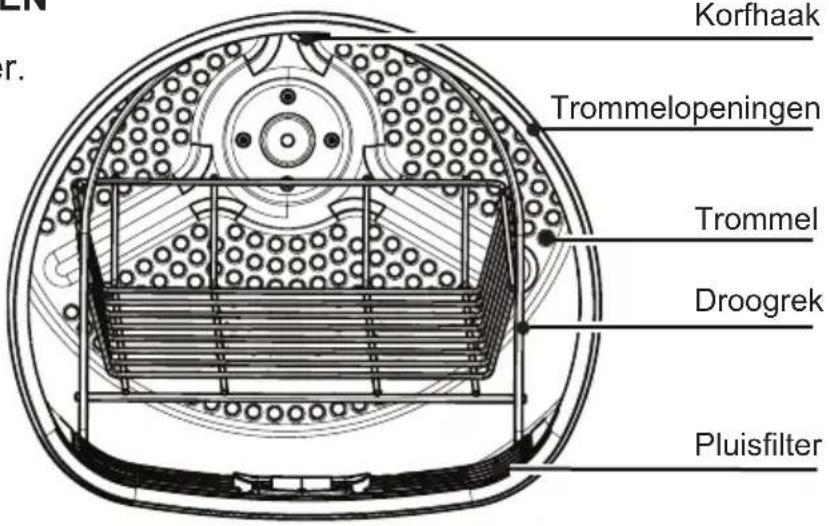

HET DROOGREK GEBRUIKEN

DROOGREK

Het droogrek is bestemd voor artikelen die niet geschikt zijn voor ronddraaien in de wasdroger, zoals gymschoenen, truien of lingerie.

HET DROOGREK GEBRUIKEN

1. Open de deur van de droger.
2. Controleer of de trommel leeg is.
3. Plaats het droogrek in de trommel.
   4.Zorg dat de nokjes in de opening van de pluisfilter vallen en in de korfhaak worden vergrendeld.

LET OP

• Gebruik dit droogrek niet terwijl de droger andere kleren bevat.
• Bij het drogen moet u erop letten dat de artikelen zodanig op het rek zijn geplaatst dat ze niet in de openingen verstrikt kunnen raken wanneer de trommel draait.
• Het droogrek moet worden gebruikt met een van de volgende programma's: Timer, Wol, Rek of Koele lucht.
  • Maximumgewicht natte artikelen: 1,5 kg.

VOORZIJDE

Vanwege technische verbeteringen wijken de afbeeldingen mogelijk af van het apparaat dat u hebt gekocht.

1 Watertank

2 Deur wasdroger

3 Onderhoudsluikje

4 Bedieningspaneel

5 Netsnoer

6 Achterplaat

7 Afvoer

8 Stelvoetjes

BEDIENINGSPANEEEL

1 Temperatuurknop Stel de gewenste temperatuur in.

2 Startvertragingsknop Druk op deze knop om het programma op een later moment te starten (met een tussentijd van 1 uur - tot maximaal 19 uur). Druk daarna op de Start/pauzeknop om het uitgestelde programma te starten.

3 Schoonfilterindicatoren De filters moeten regelmatig worden gereinigd. Zie Het de pluisfilter reinigen of Het de condensfilter reinigen in de handleiding.

4 Display In het display staat de resterende tijd, de uitgestelde tijd en andere verwante informatie. Opmerking: de resterende tijd is een standaardwaarde; deze wordt al naar gelang eventuele aanvullende programma-instellingen en het vochtgehalte in de was opnieuw berekend.

5 Kinderslotindicator Als u het kinderslot wilt activeren nadat een programma is gestart, houdt u gedurende 3 seconden de knoppen Rek en Koele lucht ingedrukt tot het indicatielampje gaat branden. Om het kinderslot weer uit te zetten, houdt u beide knoppen opnieuw 3 seconden ingedrukt. Opmerking: wanneer het programma klaar is of de stroomtoevoer wordt onderbroken, wordt deze functie automatisch gewist.

6 Timerknoppen Pas de standaardtijd aan uw wensen aan met de timerknoppen + en -.
7 Tanklegingsindicator De watertank moet worden geleegd. Belangrijk: leeg de watertank na elke droogcyclus. Zie het hoofdstuk De watertank legen in deze handleiding.
8 Kwetsbaarknop	Gebruik deze knop voor fijne, kwetsbare weefsels. Hiermee wordt de temperatuur verlaagd en de tijd van de droogcyclus verlengd voor een zorgvuldige behandeling van uw fijne was.
9 Antikreukknop Gebruik deze knop om de automatische antikreukfase aan het einde van elk programma met 60 minuten te verlengen. Opmerking: de was kan op elk moment tijdens de antikreukfase uit de droger worden gehaald.
10 Rekknop	Druk op de knop Rek als in een droogcyclus het rek moet worden gebruikt.
11 Koeleluchtknop Gebruik deze knop voor koele lucht voor stoffen die niet kunnen worden gedroogd met een van de warmte-instellingen.
12 Start/pauzeknop Druk op Start/pauze om een droogcyclus te starten. Druk opnieuw op de knop om de droogcyclus te onderbreken – het indicatielampje gaat knipperen. Druk opnieuw op de knop om de droogcyclus weer te hervatten.
13 Programmakeuzeknop Selecteer een van de 12 programma's met behulp van deze keuzeknop. Het indicatielampje van het betreffende programma gaat branden. Zie het hoofdstuk Programmastanden in deze handleiding voor nadere informatie.
14 Aan-uitknop Druk op de aan-uitknop om de droger aan/uit te zetten.
Signal You can choose signal as you need. To activate the signal function after the Cool air cycle has been selected, press temp & delicate for 5 sec. until the screen show beep on. To deactivate press both button for 5 sec. again until the screen show beep off.

PROGRAMMASTANDEN

	PROGRAMMA	DROGINGS-GRAAD	AANBEVOLEN WASGOED	MAX. HD80	CAPACITEIT HD70
KATOEN/LINNEN	Extra droog Extra droog Zwaar katoen, lakens, jeans			8 kg 7 kg
	Kastdroog *) Klaar om te dragen		Katoen, lakens, jassen	8 kg 7 kg
	Strijkdroog Klam Gewoon katoen 8 kg 7 kg
SYNTHETISCHE STOFFEN	Extra droog Extra droog Zware synthetische stof			4 kg 4 kg
	Kastdroog Klaar om te dragen		Gewone synthetische stof	4 kg 4 kg
	Strijkdroog Klaar om te dragen		Gewone synthetische stof	4 kg 4 kg
SPECIAL	Sport Klaar om te dragen		Sportkleding 4 kg 4 kg
	Handdoek Klaar om te dragen		Handdoeken 8 kg 7 kg
	Wol **) Zacht en los maar niet droog		Wollen kleding 1 kg 1 kg
	Babykleertjes Klaar om te dragen		Babykleertjes	4 kg	4 kg
	Timer	Klaar om te dragen	Zware stoffen, verder drogen nodig	8 kg	7 kg
	Mix	Klaar om te dragen	Zware stoffen, verder drogen nodig	4 kg	4 kg

*) Instelling testprogramma EN 61121.

**) Speciaal programma voor een voorzichtige behandeling van wollen stoffen met warme lucht, nadat deze lange tijd in de kast hebben gelegen of zijn gedragen. De wolvezels gaan rechtop staan en de wol wordt zacht en comfortabel.

DE DROGER VOORBEREIDEN 1 2

1 Sluit de wasdroger aan op een stopcontact.
2 Zorg dat de watertank leeg is en op de juiste wijze geplaatst.
3 Zorg dat de pluisfilter schoon is en op de juiste wijze geplaatst.
4 Zorg dat de condensfilter schoon isen op de juiste wijze geplaatst.

1 Sorteer de kleding op stof (katoen, synthetisch materiaal, wol, enzovoort). Alleen gecentrifugeerd wasgoed.
2 Haal alle scherpe of brandbare voorwerpen, zoals sleutels, aanstekers en lucifers uit de zakken. Verwijder hardere decoratieve voorwerpen, zoals broches.

Volg de instructies op het waslabel en droog alleen kleding die geschikt is voor de wasdroger. Droog geen zijden, donzen of andere delicate stoffen om schade aan het wasgoed te voorkomen.

• Sluit ritsen en haakjes, let erop dat de knopen goed zijn vastgenaaid, en doe kleine artikelen, zoals sokken, en bh's, in een waszak.
• Vouw grote lappen stof, zoals beddenlakens en tafelkleden, uit.

DE DROGER VULLEN 1 2

1 Verdeel het wasgoed gelijkmatig over de trommel en let erop dat u de droger niet te zwaar belaadt.
2 Schakel de wasdroger in door op de aan-uitknop te drukken.

Wasverzachters en vergelijkbare producten moeten worden gebruikt volgens de instructies van de fabrikant.

WASVOORSCHRIFTEN

	Machinewasbaar Ble	in koud water		Niet chemisch reinigen
	Fijne was Niet bleker	ggend drogen
	Machinewasbaar tot 95 °C	Strijken tot 200 °C H	gend drogen
	Machinewasbaar tot 60 °C	Strijken tot 150 °C D	en aan kleerhanger
	Machinewasbaar tot 40 °C	Strijken tot 100 °C D	en in droogtrommel (matige temperatuur)
	Machinewasbaar tot 30 °C	Niet strijken Drogen	droogtrommel (matige temperatuur)
	Handwas Chemisch	igen (willekeurig oplosmiddel)		Niet drogen in droogtrommel
	Alleen chemisch reinigen	Chemisch reinigen (perchloride)
	Wolmerk Chemisch	gen (vliegtuigbrandstof)

REFERENTIETABEL

Beddenlaken (eenpersoons) Katoen Ca. 800 g

Kleding van gemengd / Ca. 800 g materiaal

Jassen Katoen Ca. 800 g

Jeans / Ca. 800 g

Overalls Katoen Ca. 950 g

Pyjama's / Ca. 200 g

Overhemden / Ca. 300 g

Sokken Gemengd materiaal Ca. 50 g

T-shirts Katoen Ca. 300 g

Ondergoed Gemengd materiaal Ca. 70 g

1 Selecteer het gewenste programma door aan de programmaknop te draai- en. U kunt het programma aanpassen met de timer- en temperatuurknoppen.
2 Stel zo nodig functies in zoals Vertraging, Kwetsbaar, Antikreuk. Druk daarna op de Start/pauzeknop om de droogcyclus te starten.

1

• Centrifugeer het wasgoed tot het zo droog mogelijk is voordat u het in de wasdroger legt.
• Belaad de wasdroger niet te zwaar.
• Schud het wasgoed los voordat u het in de wasdroger legt.
• Kies een geschikt droogprogramma. Droog de was niet langer dan nodig.
• Gebruik de wasdroger altijd met schone filters.

EINDE DROOGCYCLUS 2

De wasdroger stopt automatisch zodra een droogcyclus is afgerond. In het display staat END. Open de deur van de wasdroger en haal de was uit de droger. Als het wasgoed niet uit de droger wordt gehaald, wordt automatisch het antikreukprogramma gestart.

1 Schakel de wasdroger uit door op de aan-uitknop te drukken.
2 Haal de stekker van de wasdroger uit het stopcontact.
3 Leeg de watertank na elke droogcyclus.
4 Reinig het pluisfilter na elke droogcyclus.
5 Reinig het condensfilter ongeveer elke 20 droogcycli.

1

3

Tijdens de werking condenseert de stoom tot water, dat wordt verzameld in de watertank. Leeg de watertank na elke droogcyclus.

1 Verwijder de watertank uit de behuizing.
2 Leeg de watertank.
3 Plaats de watertank terug in de wasdroger.

Opmerking: gebruik het water niet als drinkwater of bij de bereiding van voedsel.

Reinig het pluisfilter na elke droogcyclus.

1 Haal de pluisfilter uit de trommel.
2 Open de lintfilter.
3 Verwijder alle pluisresten uit de pluisfilter.
4 Plaats het gereinigde pluisfilter terug in de wasdroger.

Opmerking: als de pluisfilter erg vuil is, kan de worden schoongemaakt onder stromend water. Laat de filter goed drogen voor u het weer gebruikt.

Reinig de condensfilter ongeveer elke 20 droogcycli.

1 Open de onderhoudsluikje.
2 Open de vier greepjes van de condensfilter.
3 Verwijder de condensfilter uit de behuizing.
4 Verwijder de filterzeef aan de achterkant.
5 Reinig de condensfilter en verwijder alle vuilresten.
6 Plaats de filterzeef terug op de achterkant van het condensfilter.

Voor het terugplaatsen van de condensfilter voert u stap 3 tot 1 omgekeerd uit.

Opmerking: als de condensfilter erg vuil is, kan het worden schoongemaakt onder stromend water. Laat de filter goed drogen voor u het weer gebruikt.

De condensdroger met warmtewisselaar heeft een opvallend efficiënt energieverbruik.

De waarden hieronder zijn richtwaarden, vastgesteld onder standaardomstandigheden.

De waarden tijdens het gebruik kunnen afwijken van de vermelde waarden, onder invloed van over- of onderspanning, het type stof, de samenstelling van het te drogen wasgoed, het resterende vocht in de stof en de hoeveelheid wasgoed.

VERBRUIKSTABEL

	Programma Centrifugesnelheid in rpm (vochtresten)	Energiever-bruik	DROOGTIJD
			HD80 8 kg	HD70 7 kg
KATOEN/LIN-NEN	Extra droog	1000 (ca. 60%)	0,90 kw/h 2:45 u 2:25 u
	Kastdroog	1000 (ca. 60%)	0,90 kw/h 2:35 u 2:15 u
	Strijkdroog	1000 (ca. 60%)	0,90 kw/h 1:58 u 1:38 u

REINIGING EN ONDERHOUD

WASDROGER

Neem de buitenkant van de wasdroger en het bedieningspaneel af met een vochtige doek. Voorkom schade aan het apparaat en gebruik geen organische oplosmiddelen of bijtende stoffen.

TROMMEL

Na verloop van tijd kunnen wasverzorgingsmiddelen of kalk in het water een bijna onzichtbaar laagje achterlaten aan de binnenzijde van de trommel. Verwijder dit met een vochtige doek en een reinigingsmiddel. Voorkom schade aan het apparaat en gebruik geen organische oplosmiddelen of bijtende stoffen.

CONDENSATOR

Als de condensator achter de condensfilter vuil is, kan het worden schoongemaakt met de stofzuiger. Beschadig de condensator niet tijdens het schoonmaken.

FOUTCODES

CODE OORZAAK OPLOSSING

F2 Er is iets mis met de afvoerpomp.	Neem contact op met de klantenservice.
F31, F32, F33 De thermische sensor van de condensator heeft een open contact of kortsluiting.	Neem contact op met de klantenservice.
F4 De temperatuur van het wasgoed in de trommel verandert niet.	Neem contact op met de klantenservice.
E6 De filter zit verstopt.	Maak de filter schoon.
E7 Under voltage or over voltage fault.	Check the voltage of power suply. Or contact the customer service.
E8 Over load warning. Reduce the load, Repower the dryer. Or contact the customer service.
Lo Temperature is too low. Use the dryer when air temperature is higher than 2 °C.

Controleer voordat u contact opneemt met de klantenservice, de volgende zaken:

De wasdroger werkt niet.	- Slechte aansluiting op de stroomtoevoer.- Stroomstoring.- Geen droogprogramma ingesteld.- Apparaat is niet ingeschakeld.- De watertank is vol.- De deur is niet goed gesloten.	• Controleer de aansluiting op de stroomtoevoer.• Controleer de stroomtoevoer.• Stel een droogprogramma in.• Schakel het apparaat in.• Leeg de watertank.• Sluit de deur goed.
De wasdroger werkt niet en in het display staat END.	- De was heeft de met het programma ingestelde toestand bereikt.- De trommel bevat geen wasgoed.	• Controleer of de programma-instelling klopt.• Controleer of er wasgoed in de trommel zit.
De droogtijd is te lang en de resultaten niet goed.	- De programma-instelling is niet correct.- De filter zit verstopt.- De condensator is geblokkeerd.- De wasdroger is te zwaar beladen.- Het wasgoed is te nat.- Het ontluchtingskanaal is geblokkeerd.	• Controleer of het programma goed is ingesteld.• Maak de filterzeef schoon.• Maak de condensator schoon.• Verminder de hoeveelheid wasgoed.• Centrifugeer de was goed vóór het drogen.• Controleer het ontluchtingskanaal en neem de blokkering weg.
Resterende tijd in het display stopt of slaat een stuk over.	De resterende tijd wordt voortdurend aangepast onder invloed van de volgende factoren:- Type wasgoed.- Hoeveelheid wasgoed.- Hoeveelheid vocht in het wasgoed.- Omgevingstemperatuur.	De automatische aanpassing hoort bij de normale werking van het apparaat.

K2 Waterniveauschakelaar DP Afvoerpomp

H Vochtigheidssensor L Lamp

NTC1 Temperatuursensor F Ventilatormotor

NTC2 Temperatuursensor M Motor

NTC3 Temperatuursensor

KLANTENSERVICE

Als u problemen ondervindt met uw apparaat, raadpleeg dan eerst het hoofdstuk Problemen oplossen in deze handleiding. Als u daar geen oplossing kunt vinden, kunt u contact opnemen met uw plaatselijke verkooppunt of een van de volgende telefoonnummers bellen.

Zorg voordat u contact opneemt met de klantenservice, dat u de volgende gegevens bij de hand hebt. De gegevens vindt u op de typeplaat:

MODEL

SERIENUMMER

Controleer ook de Garantiekaart die bij het product is geleverd voor het geval het probleem onder de garantie valt.

Haier Italië (IT) 199-100 912
Haier Spanje (ES en PT) 902 509 123
Haier Duitsland (DE) 0180 5 39 39 99* * 0,14/min. (vaste lijn)/max. 0,42/min (mobiel)
Haier Oostenrijk (AT) 0820 001 205* * 0,1453/min. (vaste lijn)/max. 0,20/min. (alle overige)
Haier Verenigd Koninkrijk (UK)	0845 025 30 25
Haier Frankrijk (FR) 0980 406 409
HAIER Benelux (NL) 070 891 25 67
HAIER Benelux (VL)	02 808 41 31
HAIER Benelux (FR)	02 808 41 32
HAIER Benelux (LUX)	0220 880 325

Zie voor alle andere landen het gedeelte Service en Ondersteuning op: www.haier.com.
