Producttype	Plafondafzuigkap
Merk	Elica
Model	Seashell ESS432SS
Installatie	Filtrerende versie met luchtrecirculatie
Minimale afstand boven het fornuis	60 cm (elektrisch) / 70 cm (gas of hybride)
Vetfilter	Metaal, vaatwasmachinebestendig (1 keer per maand)
Actief koolstoffilter	Elke 2 maanden reinigen, elke 3 jaar vervangen
Verlichting	Ingebouwde LED, niet vervangbaar door gebruiker
Bediening	Elica radiografische afstandsbediening (koppeling vereist)
Materiaal	RVS (roestvrij staal)
Snelheden	Meerdere snelheden waaronder versnelde
Voeding	Spanning volgens etiket aan de binnenzijde
Veiligheid	Uitschakelen voor onderhoud, niet gebruiken zonder filter
Buitenkant reinigen	Vochtige doek met neutraal schoonmaakmiddel
Normen	EN/IEC 60335-1, EN/IEC 60335-2-31, enz.
Gewicht	Zwaar apparaat, installatie door twee personen

Veelgestelde vragen - Seashell ESS432SS ELICA

Hoe installeer ik de afzuigkap Seashell ESS432SS?

De afzuigkap moet door gekwalificeerd personeel aan het plafond worden bevestigd. Gebruik de meegeleverde schroeven en houd de minimale afstanden aan: 60 cm voor een elektrisch fornuis, 70 cm voor een gas- of hybride fornuis. De elektrische installatie moet voldoen aan de normen.

Hoe gebruik ik de afstandsbediening met deze afzuigkap?

De meegeleverde Elica afstandsbediening vereist een koppelingsprocedure. Koppel de afzuigkap los en sluit deze weer aan, voer de koppeling uit binnen de eerste minuut na het inschakelen. Raadpleeg de instructies die bij de afstandsbediening zijn geleverd.

Hoe vaak moet ik de filters van de afzuigkap reinigen?

Het metalen vetfilter moet minstens eenmaal per maand worden gereinigd, met de hand of in de vaatwasser op lage temperatuur. Het actief koolstoffilter (recirculatieversie) kan elke 2 maanden worden gereinigd met heet water of in de vaatwasser op 65°C, daarna drogen in de oven op 100°C gedurende 10 minuten.

Wanneer moet ik het actief koolstoffilter vervangen?

Het koolstoffilterkussentje moet elke 3 jaar worden vervangen, of eerder als het beschadigd is.

Kan ik de LED-verlichting zelf vervangen?

Nee, het LED-verlichtingssysteem kan niet door de gebruiker worden vervangen. Neem bij storing contact op met de klantenservice.

Wat is het vermogen van de afzuigkap?

Het vermogen is niet gespecificeerd in de handleiding. Raadpleeg het kenmerkenetiket aan de binnenzijde van de afzuigkap.

Kan de afzuigkap worden gebruikt in afvoerversie?

Nee, deze afzuigkap is uitsluitend ontworpen voor gebruik in filtrerende versie met luchtrecirculatie. Hij moet zijn uitgerust met koolstoffilters.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Koppel de afzuigkap altijd los voor reiniging of onderhoud. Flambeer geen voedsel onder de afzuigkap. Gebruik hem niet zonder correct gemonteerde filters en lampen. Houd kinderen in de gaten.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik uitsluitend een vochtige doek met een neutraal vloeibaar schoonmaakmiddel. Gebruik geen schurende producten, alcohol of reinigingsgereedschap.

Wat te doen bij een storing van de afzuigkap?

Controleer eerst of de aan/uit-knop van de afzuigkap op AAN staat. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum. Probeer niet zelf te repareren.

GEBRUIKSAANWIJZING Seashell ESS432SS ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven desondanks hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kunt opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie.

Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installatie en onderhoud altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren.
• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassene.
• Wanneer de afzuigkap wordt gebruikt voor

Apparaten die op gas of een andere brandstof werken, moeten worden geïnstalleerd in een ruimte die voldoende wordt geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND). Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat er kans op brand. U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids. Blootstelling aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt. LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid. Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig wordt gevolgd.
• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken. WAARSCHUWING! Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet

volgens de instructies wordt bevestigd, kunnen elektrische risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst, anders ontstaat er kans op elektrische schokken, vooral als de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd servicecenter of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap.

Het toestel dient rechtstreeks op de voedingslijn te worden aangesloten, op een plaats waarom een tweepolige schakelaar, die voldoet aan de geldende normen en die, in geval van overspanning categorie II, volledig van het net ontkoppeld kan worden, in overeenstemming met de installatievoorschriften.

ATTENTIE! Detail B is voorzien van een geleider (geelgroen) die aan een geaard stopcontact van de woning moet worden aangesloten. Afb. 6a-b

Attentie! De verbindingskabel moet door een erkende assistentiedienst worden vervangen.

Het installeren

• De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 60 cm bij een elektrische kookplaat en 70 cm in geval van een gas- of gemengd fornuis.

Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.

De elektrische en mechanische installatie dient door bevoegd personeel uitgevoerd te worden.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moeten worden uitgevoerd volgens plaatselijke milieu-regelgeving. Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolstoffilter(s) om de afzuiging van kookgeuren zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

Het gebruik

De afzuigkap is ontworpen voor een gebruik als filterend apparaat met interne recirculatie.

Rook en kookdampen worden binnen de afzuigkap opgezogen, gefiltreerd en gezuiverd middels het/de vetfilter/s en koolstoffilter/s, waarvan de kap voorzien moet zijn.

Montage

Dit type afzuigkap dient aan het plafond te worden bevestigd. Aangezien dit apparaat zwaar is, dient het door minstens twee of meer personen verplaatst en geïnstalleerd te worden.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard dient de gekwalificeerde installateur zich ervan te verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het gewicht van de afzuigkap te kunnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage.

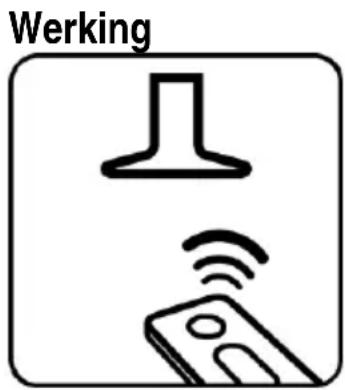

Dit product is ingesteld om te werken met de afstandsbediening Elica die bij het product geleverd wordt of afzonderlijk als optie aangekocht kan worden.

Om de afzuigkap door middel van de afstandsbediening te kunnen bedienen, moet de koppelprocedure worden uitgevoerd.

LET OP!

Om te starten, moet de afzuigkap worden ontkoppeld en weer worden aangesloten op het elektriciteitsnet en moet de koppelprocedure vervolgens binnen de eerste minuut van voeding worden uitgevoerd.

Lees de bij de afstandsbediening geleverde gebruiksaanwijzing die alle informatie bevat voor de koppeling en het correcte gebruik.

Opmerking: als de kap niet aangaat, controleer of de ON/OFF knop op ON staat.

afb. 12

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN.

Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

afb.14

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter moet iedere maand worden gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft echter geen invloed op de filterwerking.

Koolstoffilter (alleen voor filterend apparaat)

afb.14

Absorbeert ongewenste kookgeurtjes. Het koolstoffilter kan om de twee maanden gewassen worden in warm water met een hiervoor geschikt wasmiddel, of in de vaatwasser op 65°C (in het geval van het reinigen in de vaatwasser, een complete wascyclus gebruiken en geen andere vaat in de machine).

Verwijder het overtollige water zonder de filter te beschadigen, daarna en om deze goed te drogen doe het matje in de oven voor 10 minuten op 100°C .

Vervang het matje minimaal om de 3 jaar of indien het beschadigd is

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een

levensduur tot 10 keer zo lang en energiebesparing tot 90% .

Het verlichtingssysteem kan niet door de gebruiker vervangen worden: neem in geval van storingen contact op met de servicedienst.
