Tipo de produto	Coifa de teto
Marca	Elica
Modelo	Seashell ESS432SS
Instalação	Versão filtrante com reciclagem de ar
Distância mínima acima do fogão	60 cm (elétrico) / 70 cm (gás ou misto)
Filtro anti-gordura	Metálico, lavável na máquina de lavar louça (1 vez por mês)
Filtro de carvão ativado	Lavável a cada 2 meses, substituição a cada 3 anos
Iluminação	LED integrado, não substituível pelo usuário
Controle	Controle remoto Elica (necessário pareamento)
Material	Aço inoxidável
Velocidades	Várias velocidades, incluindo acelerada
Alimentação	Tensão conforme etiqueta interna
Segurança	Desconectar antes da manutenção, não usar sem filtro
Limpeza externa	Pano úmido com detergente neutro
Normas	EN/IEC 60335-1, EN/IEC 60335-2-31, etc.
Peso	Aparelho pesado, instalação por duas pessoas

Perguntas frequentes - Seashell ESS432SS ELICA

Como instalar a coifa Seashell ESS432SS?

A coifa deve ser fixada ao teto por pessoal qualificado. Use os parafusos fornecidos e respeite as distâncias mínimas: 60 cm para fogão elétrico, 70 cm para fogão a gás ou misto. A instalação elétrica deve estar em conformidade com as normas.

Como usar o controle remoto com esta coifa?

O controle remoto Elica fornecido requer um procedimento de pareamento. Desconecte e reconecte a coifa e realize o pareamento no primeiro minuto após a alimentação. Consulte as instruções fornecidas com o controle remoto.

Com que frequência limpar os filtros da coifa?

O filtro anti-gordura metálico deve ser limpo pelo menos uma vez por mês, à mão ou na máquina de lavar louça em baixa temperatura. O filtro de carvão ativado (versão reciclagem) pode ser limpo a cada 2 meses com água quente ou na máquina de lavar louça a 65°C, depois seco no forno a 100°C por 10 minutos.

Quando substituir o filtro de carvão ativado?

O coxim do filtro de carvão deve ser substituído a cada 3 anos, ou mais cedo se estiver danificado.

Posso substituir a iluminação LED eu mesmo?

Não, o sistema de iluminação LED não pode ser substituído pelo usuário. Em caso de mau funcionamento, contacte o serviço de assistência.

Qual é a potência da coifa?

A potência não está especificada no manual. Consulte a etiqueta de características no interior da coifa.

A coifa pode ser usada na versão de exaustão?

Não, esta coifa foi projetada apenas para uso na versão filtrante com reciclagem de ar. Deve ser equipada com filtros de carvão.

Quais precauções de segurança devo observar?

Desconecte sempre a coifa antes da limpeza ou manutenção. Não flameje alimentos sob a coifa. Não a use sem os filtros e lâmpadas corretamente montados. As crianças devem ser supervisionadas.

Como limpar o exterior da coifa?

Use exclusivamente um pano úmido com detergente líquido neutro. Não use produtos abrasivos, álcool ou ferramentas de limpeza.

O que fazer em caso de mau funcionamento da coifa?

Verifique primeiro se o botão ON/OFF da coifa está na posição ON. Se o problema persistir, contacte um centro de serviço autorizado. Não tente reparar você mesmo.

MANUAL DE UTILIZADOR Seashell ESS432SS ELICA

PT Instruções para montagem e utilização

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual.

Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto.
• Leia cuidadosamente as instruções: aparecem importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido instruções necessárias relativas ao uso seguro do aparelho e que compreendam os riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou

outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual e nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado durante o funcionamento.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser utilizados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho para a instalação, ou, se não forem fornecidos, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou um técnico qualificado.

ATENÇÃO! Não utilize com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa.

O produto foi predisposto para a conexão direta à rede de alimentação; portanto, aplicar um interruptor bipolar em conformidade com as normas que assegure a desconexão completa dessa rede nas condições da categoria III de sobretensão, de acordo com as regras de instalação.

ATENÇÃO! A peça B é dotada de condutor (amarelo-verde) que deve ser conectado à terra da instalação elétrica doméstica. Fig. 6a-b

Atenção! A substituição do cabo de interconexão deve ser efetuada pelo serviço de assistência técnica autorizada.

Instalação

• A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 60 cm no caso de fogões elétricos e 70 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

A instalação, tanto elétrica quanto mecânica, deve ser efetuada por pessoal especializado.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

No produto ou nos documentos que

acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrônico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

A coifa foi realizada para ser utilizada na versão filtrante com recirculação interna.

Os fumos e vapores do cozimento são aspirados para dentro da coifa, filtrados e depurados passando através do(s) filtro(s) de gordura e do(s) filtro(s) de carvão ativado que DEVE FAZER PARTE da dotação da coifa.

Montagem

Este tipo de exaustor deve ser fixado ao teto.

Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos duas ou mais pessoas.

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto, é necessário que um técnico qualificado faça a instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

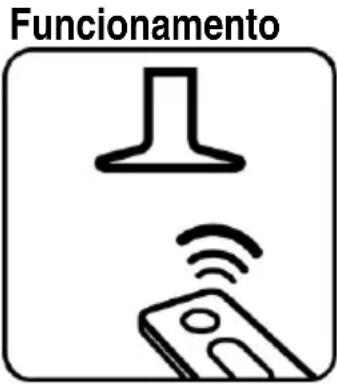

Para poder controlar o exaustor através do radiocomando, é necessário executar o procedimento de associação.

ATENÇÃO!

Para iniciar, é necessário desligar e voltar a ligar o exaustor à rede elétrica e executar o procedimento de associação no primeiro minuto de alimentação.

Ler as instruções fornecidas com o radiocomando, pois são fornecidas todas as informações para a sua associação e utilização correta.

Nota: Se o exaustor não funcionar, verificar que o botão ON/OFF do exaustor está na posição ON.

Fig. 12

Manutenção

Limpeza

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas as suas características de filtração não se alteram.

Filtro de carvão ativo (só para a versão filtrante)

Fig. 14

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

O filtro de carvão pode ser lavado em água quente e detergentes adequados ou em máquina de lavar louça a 65

°C (para a lavagem na máquina, utilize o ciclo completo sem colocar outras louças na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro.

Em seguida, deixe-o secar completamente no forno durante 10 minutos a 100°C.

Substitua o pano a cada 3 anos e sempre quando notar sinais de danos no tecido.

Substituição das lâmpadas

O exaustor é fornecido com um sistema de iluminação baseado na Tecnologia LED.

Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

O sistema de iluminação não pode ser substituído pelo utilizador; em caso de mau funcionamento, entre em contacto com o serviço de assistência.
