GEBRUIKSAANWIJZING GCDP 7035 LL EINHELL

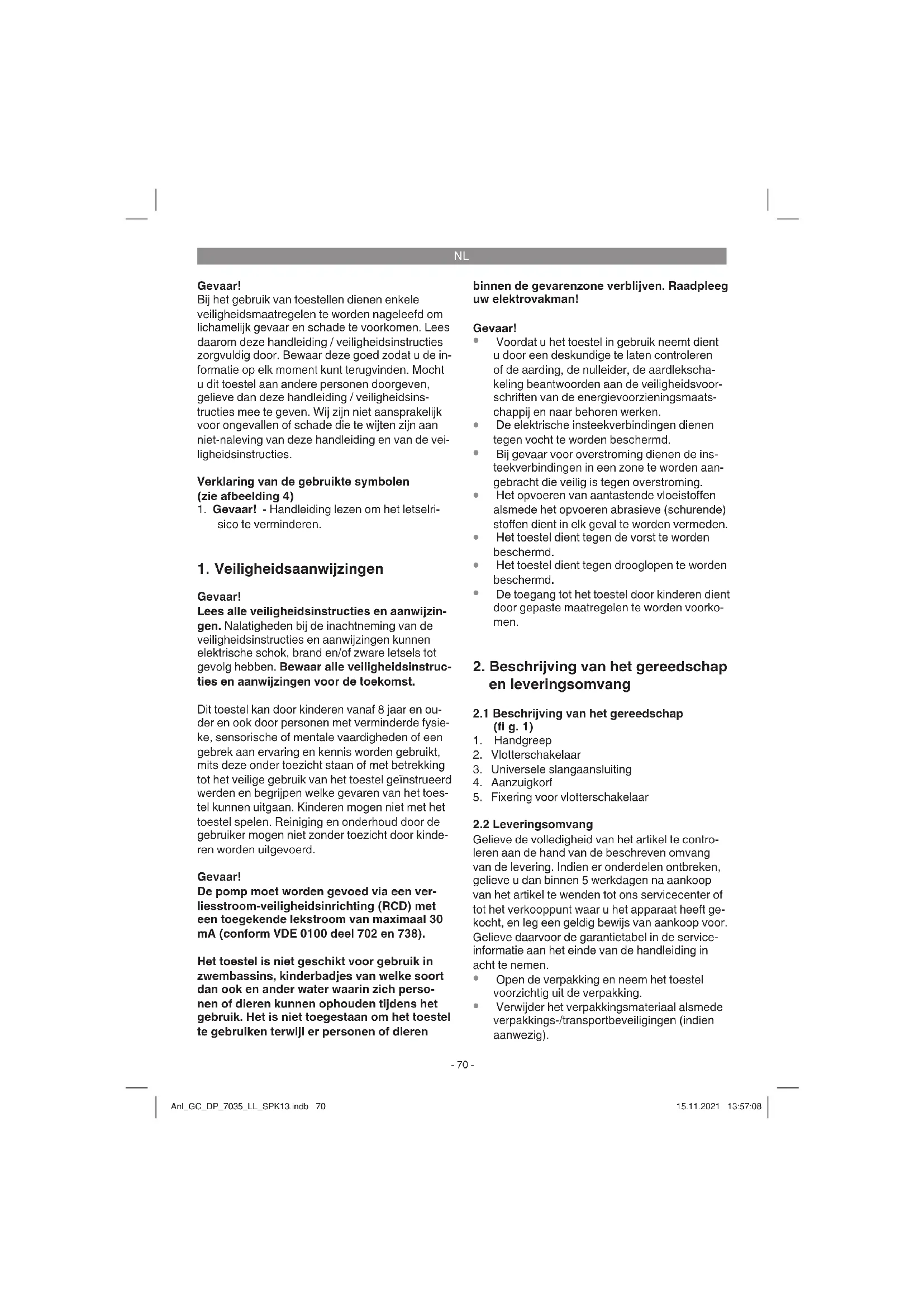

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waar deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelievean deze handleiding / veiligheidsinstructies mee te given. Wij zichnier Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

Verklaring van de gebruekte symbolen (zie afbeeling 4)

1. Gevaar! - Handleiding lezen om het letselrisico te verminderen.

1. Veiligheidsaanwijzingen

Gevaar!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zwareLetsels tot gevolg hebben. Bewaar alle verilgheidsinstructures en aanwijzingen voor de toekomst.

Dit toestel kan door kinderen vanaf 8aar en ouder en ook door personen met verminderde fysiieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geinstruereeerd werden en begrijpen welke bevaren van het toestel konnen uitgaan. Kinderen mogen Niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen Niet zonder toezicht door kinderen worden uitgevoerd.

Gevaar!

De pomp moet worden gevoed via een verliestroom-veiligheidsinrichting (RCD) met een toegekende lekstroom van maximaal 30 mA (conform VDE 0100 deel 702 en 738).

Het toestel is nicht geschickt voor gebruik in zwembassins, kinderbadjes van welke soort dan ook en ander water waarin zich personen of dieren konnen ophoudenijdens het gebruik. Het is Niet toegestaan om het toestel te gebruiken verwijl er personen of dieren

binnen de gezarenzone verblijven. Raadpleeg uw elektrovakman!

Gevaar!

Voordat u het toestel in gebruik neemt dient u door een deskundige te laten controleren of de aarding, de nulleider, de aardlekschakeling beantwoorden aan de verilgheidsvoorschriften van de energievoorzieningsmaatschappij en maar behoren werken.
- De elektrische insteerkverbindingen dienen gegen vocht te worden beschermd.
Bij gevaar voor overstroming dienen de insteekverbindingen in een zone te worden angebracht die veilig is tegen overstroming.
- Het opvoeren van aantastende vloeistoffen alsmede het opvoeren abrasieve (schuren) stoffen dient in elk geval te worden vermeden.
- Het toestel dient gegen de vorst te worden beschermd.
- Het toestel dient gegen drooglopen te worden beschermd.
De toegang tot het toestel door kinderen dient door gepaste maatregelen te worden voorkomen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Handgreep
2. Vlotterschakelaar
3. Universele slangaansluiting
4. Aanzuigkorf
5. Fixering voor vlotterschakelaar

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschreiben omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoorde garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

NL

• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Vuilwaterpomp
- Universeleslangaansluiting
Originelehandleiding

Het door uw aangekochtte toestel is bedoeld voor het opvoeren van water met een maximale temperatuur van 35^ . Het toestel mag nicht worden gebruikt voor andere vloeistoff en, vooral Niet voor motorbrandstoff en, reingingsmiddelen en andere chemische producten!

Het toestel worden overal toegepast waar water van de ene plaatnsaar de andere moet worden overgebracht, b.v. in de huishouding, in de tuin en bij vele andere toepassingen. Het mag Niet voor zwembassins worden gebruikt!

Bij gebruik van het toestel in wateren met een\ natuurlijke modderige bodem plankst u het toestel\ lichtjes verhoogd, b.v. op bakstenen.

Het toestel is Niet bedoeld om continu te worden gebruikt, b.v. als circulatiepomp in een vijver. De te verwachten levensduur van het toestel wordt daardoor aanzienlijk verkort waar dat het toestel niet geconstrueree is om permanent te worden belast.

Het toestel mag slechts voor werkzaamheden worden gezruikt waaroor het bedoeld is. Elk verder gaand gezruik is Niet doelmatig. Voorkaaruit voortvloeije schade of letsel van welke aard dan ook is de gezruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming Niet ontworpen zichn voor commercieel, ambachtelijk of industrieel gebruik. Wij zichn Niet aansprakelijk indien het toestel in ambachtelijkne of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Door uitlopen van smeerolie/smeermiddelen kan het water worden verontreinigd.

Aansluiting op het net 230 V~50 Hz Opgenomen vermogen .700 watt

Capaciteit max. 16000 l/uer
Opvoerhoogte max. 8 m
Dompeldiepte max. 7 m

Watertemperatuur max. 35°C

Slangkoppeling ca.47,8 mm (112 a) IG

Vreemde voorwerpen max. 035 mm Schakelpunthoogte: AAN max. ca. 50 cm

Schakelpunthoogte: UIT min. ca. 5 cm Afzuighoogte min. 1 mm Minimum waterstand bij inbedrijfstelling ... 10 mm Bescherming type IPX8

5. Vóor inbedrijfstelling

Controller of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

5.1 De installation

De installment van het toestel gebeurt ofwel:

Stationair met een vaste buisleiding of
stationair met een flexibele slangleiding

Aanwijzing:

Ga na of er möglichk speciale voorwaarden voor de installmentaar voordat u de pomp in gebruik gaat nemen. Wanner b.v. door stroomonderbreking, verruiling of defecte afdichting materiele schade kan worden berokkend, dienen bijkomende veiligheidsmaatregelen te worden geinstallerd.

NL

Deze verilgheidsmaatregelen zijn bijvoorbeeld: parallel draaiende pompen op een door een aparte zekering beveiligde stroomkring, vochtigheidsensoren voor de uitschakeling en soortgelijke verilgheinsrichtingen. Als u zicher bent LASTU in ieder geval adviseren door eenvakman voor sanitaire installaties.

De maximale capaciteit kan enkel met een zo groot möglichke leidingdiameter worden bereikt; de capaciteit zal verminderen als slangen of leidingen met een Kleinere diameter worden aangesloten. Wort de universe slangaansluiting (fi g. 1, pos. 4) gebruikt要去 die bijgevolg tot de gebruekte aansluiting worden ingekort, Zoals in fi g.3 getoond, om de capaciteit Niet onnodig te verminderen. Flexible slangleidingen要去 op de universe slangaansluiting worden vastgemeakt m.b.v. een slangbeugel (niet bij de levering begrenpen).

Bij de installmentie dient u er rekening mee te houden dat het toestel nooit aan de drukleiding of aan de stroomkabel vrij hangend mag worden gemonteerd. Het toestel要去 aan het waaroor voorziene handvat worden opgehagen of op de schachtbodem worden opgesteld. Teneinde een perfecte werkwijze van het toestel te verzekeren moet de schachtbodem steeds vrij toen van modder of andere verontreinigingen. Bij een te laag waterpeil kan de in de schacht voorhanden zijnde modder snug droog worden en het aanlopen van het toestel beletten. Daarom is hetoodzakelijk het toestel regelmatig te controlleren (startpoginenuitvoeren).

De pomschacht要去 root genoeg zijn.

5.2. Netaansluiting

Gevaar!

Het door u aangekochtte toestel is reeds voorzien van een veiligheidsstekker. Het toestel is bedoeld om op een veiligheidsstopcontact met 230 V wisselstroom 50Hz te worden aangesloten. Vergewis u er zich van dat het stopcontact voldoende beveiligd is (minstens zekering van 6 A) en helemaal in orde is. Steek de netstekker het stopcontact in: het toestel is meteen bedrijfskaar.

6. Bediening

Als u de installment- en gebruiksinstructies nauwkeurig hebt gelezen kan u het toestel in gebruik nemen mits inachtneming van het volgende:

Vergewis u er zich van dat het toestel veilig is opgesteld.
- Controller of de drukleiding maar behoren is aangebracht.
Vergewis u zich ervan dat het toestel op 230V 50Hz is aangesloten.
- Controller of het elektrische stopcontact in een behoorlijke staat verkeert.
- Controller er ervoor gezorgd is dat nooit vocht of water bij de netaansluiting verecht kan komen.
Vermijd het drooglopen van het toestel.
- Om het apparaat uit te schakelen verwijdert u de netstekker uit het stopcontact.

Afstellen van het AAN/UIT-schakelpunt:

Het in- of uitschakelpunt van de vlotterschakelaar kan worden afgesteld door verandering van de vlotterschakelaar in de vergrendeling (fi g. 2, pos. 5).

• De vloitterschakelaar moet zodenig worden aangebrachte dat de schakelpunthoogte: AAN en de schakelpunthoogte: UIT gemakkelijk en met geringe lichamelijk inspanning kan worden bereikt. Controller dit door het toestel in een met water gezuld reservoir teplaatsen en de vloitterschakelaar met de hand voorzichtig op te tillen en daarna terug te verlagen. Daarbij kunt u zien of het toestel worden in- ofuitgeschakeld.
• Let wel dat de afstand+tussen de kop van de vlotterschakelaar en de kabelhouser netkleiner is dan 10cm .Bij een te geringe afstand is de perfecte werkig van het toestel nicht verzekerd.
• Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar voor het uitschakelen van het toestel Niet de bodem raakt. LET OP! Gevaar voor drooglopen.

Manuele werkwijze:

De vlottende schakelaar要去en gemonteerdzoalgetoond in fi.1.Op die manier draaithet toestel permanent.Het toestel mag in deze modus enkel ondertoeicht worden gebruikt om drooglopen te voorkomen.Het toestel要去 den uitgeschakeld (netstekkeruih het stopcontacttrekken) zodraui de drukleiding geen water Meer te voorschijn komt.

NL

Vlak aanzuigbedrijf (afbeelding 4)

• Draai het apparaat gegen de klok in druk het waar beneden.
  In het vlakke aanzuigbedrijf kan het water tot op 1 mm worden afgezogen.
  Bij het vlakke afzuiigen kan alleen helder wa-ter worden afgezogen.

Bedrijf met vuil water (afbeelding 5)

Trek het apparaat aan de handgreep waar boven en draai het met de klok mee tot aan de aanslag.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig worden, dan要去 hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalifi ceerde person verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Voor elke onderhoudswerkzaamheid dient u de stekker uit het stopcontact te verwijderen.
Bij mobiel gebruik is het raadzaam om het toestel na elk gebruik met holder water te rei-nigen.
Bij stationair gebruik is het aan te bevelen de werking van de vlotterschakelaar om de 3 maanden te controlleren.
- Pluisjes en verzelachtige partikels die zich eventuele in het huis hebben vastgezet met een waterstraal verwijderen.
- Om de 3 maanden de schachtbodem van modder ontdoen en ook de schachtwanden schoonmaken.
De vlotterschakelaar met holder water van bezinksels ontdoen.

8.1 Reinigen van het schoopenwiel

Als te veel bezinksels in het waar aanwezig zijn moet het benedendeel van het toestel als volgt worden gedemonteerd:

1. Maak de aanzuigkorf van hetuis los.
2. Het schoepenwiel met holder water schoonmaken.

LET OPI! Het toestel niet op het schoopenwiel afzetten of steunen!

1. De assemblage gebeurt in omgekeerde volgorde.

8.2 Onderhoud

In het toestel zich er geen andere te onderhoven onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof. Defecte toestellen horen nichtouis in het huisvuil. Om zich van het toestel maar behore te ontdoen dient het maar een geschichte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontogankelijk is. De optimale opberg-temperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

11. Foutopsporing

Anomalieën Oorzaken Verhelpen
Apparaat start nicht -	Netspanning ontbreekt - Vlotterschakelaar schakelt nicht	- Netspanning controleren - Vlotterschakelaar hogerplaatsen
Het apparaat voert geen water op	- Inlaatzeef verstopt geraakt - Drukslang geknikt	- Inlaatzeef met waterstraal reinigen - Knikplaats verhelpen
Apparaat worden nicht uitgeschakeld	- Vlotterschakelaar kan nicht Dalen - Apparaat op de schachtbodem cor-rect opstellen
Wateropbrengst onvoldoende	- Inlaatzeef verstopt geraakt - Capaciteit verminderd door erg ver-vulde en afslijtende waterbijmeng-sels	- Inlaatzeef reinigen - Apparaat reinigen en versleten on-derdelen verrangen
Apparaat worden na korte looptijd uitge-schakeld	- Motorveiligheid schakelt het ap-paraat wegens te hoge waterver-vuiling UIT - Watertemperatuur te hoog, motor-veiligheid schakelt het apparaat UIT	- Netstekkeruit het stopcontact ver-wijderen en apparaat alsmede de schacht schoonmaken - Maximale watertemperatuur van 35°C in acht nemen!

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgeveen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�n als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Pompiel
Verbruiksmaterialial/verbruiksstukken*
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevalen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke fouliewe werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijnuitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilten gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluiend voor gebreken aan een door u aangekocht zichu apparaat van de hieronder genoemde fabrikant die aantoonhaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting verwerd blootgesteld.

3. Van onsze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door bloatstelling van het apparaat aan abnormale omgevingsvooraarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuurlijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantieclaams na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennenuitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verzwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
