MANUALE UTENTE GCDP 7035 LL EINHELL

Istruzioni per I'uso originali Pompa per acque refl ue

GR npwotunec Osbnyie c xphons AvTia akaapotou vepou

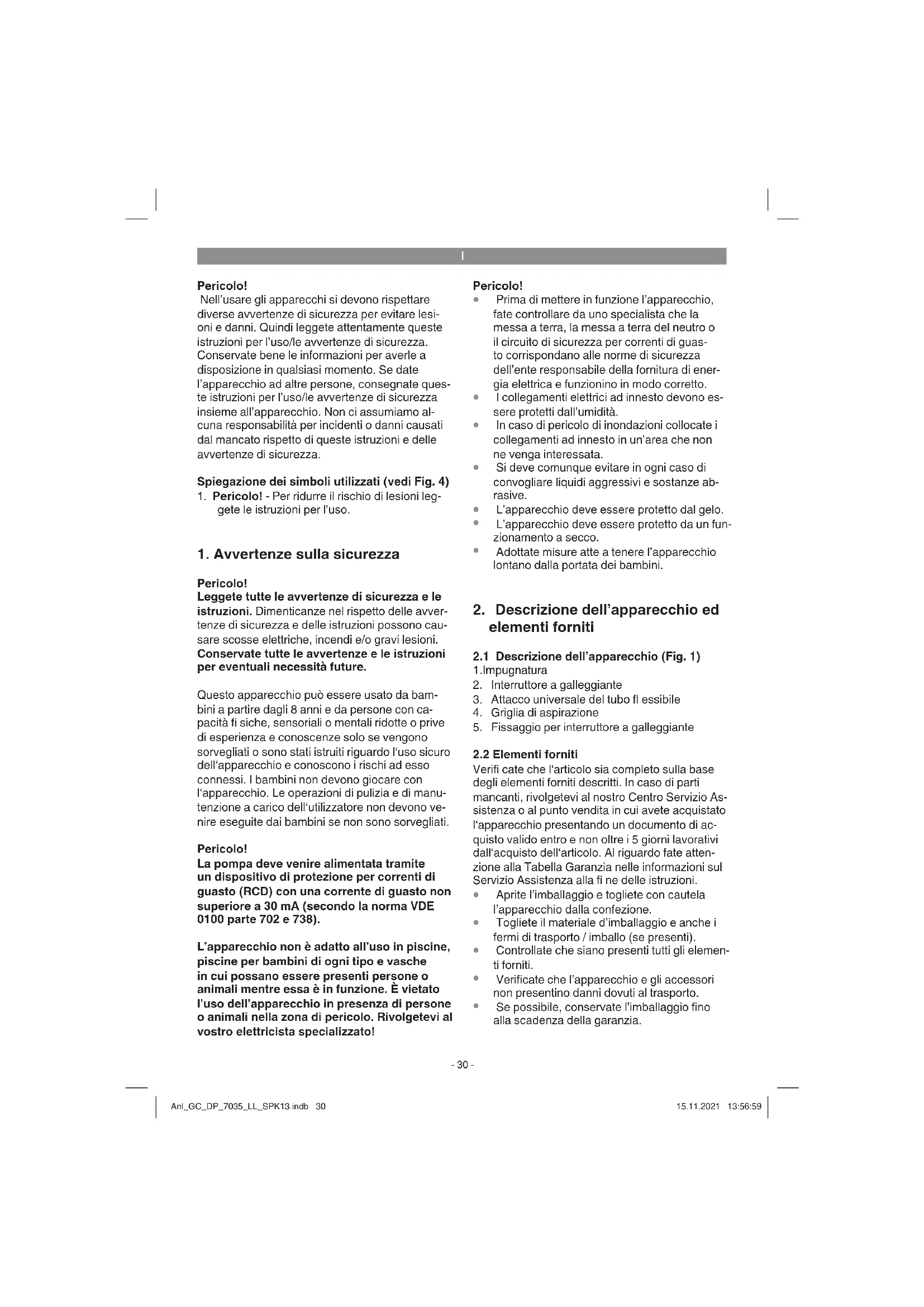

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

Spiegazione dei symboli utilizzati (vedi Fig. 4)

1. Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso.

1. Avverenze sulla sicurezza

Pericolo!

Leggete tutte le avventenze di sicurezza e le struzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Questo appearecchio più essere usato da bambini a partire dagli 8 anni e da persone con calacità fi siche, sensoriali o mentali ridotte o privedi esperienza e conoscenze solo se vengono sorvegliati o sono stati astruiti riguardo l'uso sicuro dell'apparecchio e conoscono i rischi adesso connessi. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione a carico dell'utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati.

Pericolo!

La pompa deve venire alimentata tramite un dispositivo di protezione per correnti di guasto (RCD) con una corrente di guasto non superiore a 30mA (secondo la norma VDE 0100 parte 702 e 738).

L'apparecchio non è adatto all'uso in piscine, piscine per bambini di agli tipo e vasche in cui possano essere presenti persono o animali nelle dette è in funzione. É vietato l'uso dell'apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!

Pericolo!

• Prima di mettere in funzione l'apparecchio, fate controllare da uno specialista che la messa a terra, la messa a terra del neutro o il circuito di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell'ente responsable della fornitura di energia elettrica e funzionino in modo correto.
  I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
  In caso di pericolo di inondazioni collocate i collegamenti ad innesto in un'area che non ne venga interessata.
• Si delve comunique evitare in agli caso di convogliare liquidi aggressivi e sostanze abrasive.
  L'apparecchio deve essere protetto dal gelo.
  L'apparecchio deve essere protetto da un funzionamento a secco.
  Adottate misure atte a tenere l'apparecchio Iontano alla portata dei bambini.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1.Impugnatura

1. Interruttore a galleggiante
2. Attacco universale del tubo fi essibile
3. Griglia di aspirazione
4. Fissaggio per interrettore a galleggiante

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e andere i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
  Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'appareccchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Pompa per acque reflue
Attacco universale del tubo fl essibile
- Istruzioni per l'uso originali

3. Utilizzo proprio

L'apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35^ . L'apparecchio non deve essere assolutamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti ed altri prodotti chimici!

L'apparecchio può essere impiegato ovunque si debba pompare dell'acqua, per es. in casa, in giardino e in molti altri setttori. Non deve essere usato nel caso di vasche di piscine!

Per usare l'apparecchio in acqua con fondo naturale e fangoso, mettetelo in un posto un po'sollevato, per es. su dei mattoni.

L'apparecchio non è adatto per l'uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell'apparecchio si ridurà notevolmente, poiché non è stato costruito per una sollecitatione continua.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesions di uomini tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigiana o industriale. Non ci assumiamo alcuna garanzia quando l'apparechio viene usato in impegre commerciali, artigianali o industriali, o in attività equivalenti.

La fuoruscita diolio lubrificante/altri lubricanti.
puo comportare una contaminazione dell'acqua.

4. Caratteristiche tecniche

Collegamento alla rete 230 V~50 Hz
Potenza assorbita 700 Watt
Portata max. 16000 l/h
Prevalenza max. 8 m
Profondità di immersione max. 7 m
Temperatura max. dell'acqua 35°C
Attacco del tubo fl essibile ... ca. 47,8 mm (1½) IG
Corpi estranei max. 0 35 mm
Altezza del punto
di commutazione ON max. ca. 50 cm
Altezza del punto
di commutazione OFF min. ca. 5 cm
Profondità di aspirazione min. 1 mm
Livello minimo dell'acqua
alla messa in esercizio 10 mm
Tipodi protezione IPX8

5. Prima della messa in esercizio

Prima di insertire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

5.1 L'installazione

L'installazione dell'apparecchio viene effettuata o: in modo fisso con tubazione rigida
0 in modo fisso con tubazione flessibile

Avviso!

Eventuali condizioni speciali di installmente vanno chiarite prima della messa in esercizio della pompa! In caso di anni causati ad esempio da sporci-zia, una caduta di corrente o una guarnizione difettosa, dovete installare le ulteriori misure di protezione. Le misure di protezione sono ad esempio: pompé con funzionamento parallelo su un circuito di corrente con protezione separata, sensori di umidità per il disinserimento e dispositi vi di sicurezza simili. In caso di dubbi fatevi consigliare assolutamente da un technician di impianti sanitari.

La portata massima si raggiunge soltanto con un diametro massimo della tubazione, nelle collegando tubazioni e tubi fi essibili più piccoli la portata viene ridotta. Usando l'attacco universale del tubo fi essibile (Fig. 1/Pos. 4)esso dovrebbe essere accorciato fi no all'attacco usato come mostrato nella Fig. 3 per non ridurre la portataswana emotivo. Tubazioni fi essibili devono essere fi ssate con una fascetta (non compresa nella for-nitura) all'attacco universale del tubo fi essibile.

Durante l'installatione fate attenzione a non montare mai l'apparecchio appeso al tubo di mandata o al cavo della corrente. L'apparecchio deve essere agganciato alla maniglia prevista o deve essere appoggiato sul fondo del pozzo. Per garantire un perfetto funzionamento dell'apparecchio, il fondo del pozzo deve essere sempre libero da fango o da altre sporco. In caso di un livello d'acqua insuffi ciente, il fango nel pozzo può asciugarsi rapidamente e impedire all'apparecchio di avviarsi. Percò è necessario controllare regolarmente l'apparecchio (eseguite tentativi di avviamento).

Il pozzetto della pompa dovrebbe essere suffici entamente grande.

5.2 Collegamento alla rete Pericolo!

L'apparecchio da voi acquistato ègidodato di una spina con messa a terra. L'apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230V 50Hz .Assicuratevi che la presa di corrente sia suffi cientemente protetta (almeno 6 A) e in perfetto stato.Inserite la spina nella presa di corrente. In tal modo I'apparecchio è pronto all'esercizio.

6. Uso

Dopo aver letto attentamente queste istruzioni di installazione ed uso, potete mettere in esercizio l'apparecchio tenendo presente i seguenti punti:

• Accertatevi che l'apparecchio sia installato in modo sicuro.
• Verificate che il tubo di mandata sia stato montato in modo corretto.
  Assicuratevi che il collegamento elettrico sia di 230V 50Hz
• Verificate che la presa elettrica sia in perfetto stato.
  Assicuratevi che umidita e acqua non raggiungano in nessun caso l'allacciamento

alla rete.

Evitate che I'apparecchio funzioni a secco.
Per spagnere l'apparecchio staccate la spina alla presa di corrente.

Regolazione del punto di commutazione ON/ OFF

Il punto di commutazione ON ovvero OFF dell'interruttore a galleggiante cui esere regolato spostando l'interruttore stesso nelle diverse posizioni (Fig. 2/Pos. 5).

L'interruttore a galleggiante devese essere montato in modo tale che l'altezza del punto di attivazione ON e quale del punto di disattivazione OFF possano essere raggiunte facilemente e con un impiego di forza ridotto. Accertatevene collocando l'apparecchio in un recipientte pieno d'accu e sollevando e poi abbassando a mano con cautela l'interruttore a galleggiante. Facendo ciò potete constatare se l'apparecchio si attiva e disattiva.
Assicuratevianche che la distanza fra la parte superiore dell'interruttore a galleggiante ed il supporto del cavo non sua inferiore a 10 cm.In caso di distanza insufficiente non viene garantito il perfetto funzionamento.
- Nel regolare l'interruttore a galleggiante fate attenzione che quest'successo non venga a contagatto del fondo prima della disattivazione dell'apparecchio. Attenzione! Pericolo di funzionamento a secco.

Esercizio manuale

L'interruttore a galleggiante delve essere montato come nella Fig. 1. In quello modo l'apparecchio è sempre in funzione. L'apparecchio delve essere utilizzato in questa modalità operativa solo sosto sorveglianza per evitare il funzionamento a secco. L'apparecchio delve essere disinserito (staccando la spina dalla presa di corrente) non appena non esce più acqua dal tubo di mandata.

Esercizio di aspirazione rasoterra (Fig. 4)

• Ruotate l'apparecchio in senso antiorario e spingetelo completeness versus il basso.
• In esercizio di aspirazione rasoterra è possibile aspirare l'acqua fino a 1 mm.
• Con l'aspirazione rasoterra è possible aspirare solo acque chiare.

Esercizio per acque sporche (Fig. 5)

• Tirate l'apparechio versus l'alto con la maniglia e ruotatelo in senso orario fino alla battuta.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello apparecchio viene danneggiatto delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

• Prima di agli lavoro di manutenzione staccate la spina alla presa di corrente.
  In caso di impiego mobile, l'apparecchio deve!.
  ogni volta essere lavato con acqua pulita
  dopo I'uso.
  In caso di un utilizzo fisso si consiglia di controllare il funzionamento dell'interruttore a galleggiante agli 3 mesi.
• Togliete con un getto d'acqua filetti, peluzzi e particelle fibrose che si siano eventualmente depositati nella carcassa.
• Ogni 3 mesi togliete il fango dal fondo del vano in cui si trovava la pompa e pulitene anche le pareti.
• Pulite l'interruttore a galleggiante e liberatelo dai depositi.

8.1 Pulizia della ruota a pale

In caso di depositi eccessivi nella carcassa è necessario smontare la parte inferiore dell'apparechio nel modo seguente.

1. Togliete la griglia alla carcassa.
2. Pulite la ruota a pale con acqua pulita.
   Attenzione! Non mettete o appoggiate l'apparecchio sulla ruota a pale!
3. L'assemblaggio avviene nell'ordine inverso.

8.2 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com

9. Smaltimento e riciiclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va segnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra 15 e 130 °C. Conservate l'elettroutensile nell'imballaggio originale.

11. Tabella per l'eliminazione delle anomalie

Anomalie Cause	Rimedio
Il motore non si avvia	- Manca la tensione di rete - L'interruttore a galleggiante non funzione	- Controllate la tensione di rete - Portate l'interruttore a galleggiante in una posizione più elevata
L'apparecchionon convoglia	- Filtrto in entrata ostruito - Tubo di mandata piegato	- Pulite con un getto d'accua il fi Itro in entrata - Eliminate la piega
La pompa non si disinserisce	- L'interruttore a galleggiante non può abbassarsi	- Installate bene l'apparecchio sul fondo del pozzo
Portatainsuffi ciente	- Filtrto in entrata ostruito - Prestazioni ridotte a causa di impurità e corpi estranei abrasivi nell'accua	- Pulite il fi Itro in entrata - Pulite l'apparecchio e sostituite le parti usurate
La pompa si spegneippo un breve perido di esercizio	- Il salvamotore spegne l'apparecchio a causa del notevole sporco presente nell'accua - Temperatura dell'accua trop-po alta, il salvamotore spegne l'apparecchio	- Staccate la spina e pulite l'apparecchio e il pozzo - Tenete presente la temperatura massima dell'accua di 35°C!

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternative di ricericlaggio alla richiesta di restituzione: il proprietario dell'apparecchio elettrico è tenuto in alternatively, inceve della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio piùanche venire consesignato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricericlaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriori coproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicità autorizzazione da parte della Einhell Germany AG.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura * Girante della pompa
Materiale di consumo/parti di consumo *
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denominare il caso sul site internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzato questo prodotto né in ambito professionale né per altre attività di lavoro autonomico. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sue indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearecchi. La presente garanzia non tocca i nostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apprecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoporto a sollecitationi equivalenti.

3. Sono esclusi dalla nostra garanzia:

• Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

• Danni all'apparecchio dovuti a usi improper o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 24 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.

• Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettoso tramite situ internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vostro apparecchio nuovo. Apparecchi inviati dalle relativi documenti o sono targhetta d'identificazione sono escludi nella prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
