GEBRUIKSAANWIJZING KHE 2845 Q METABO

nl Oorspronkelijke gebruiksaanwijzing 16

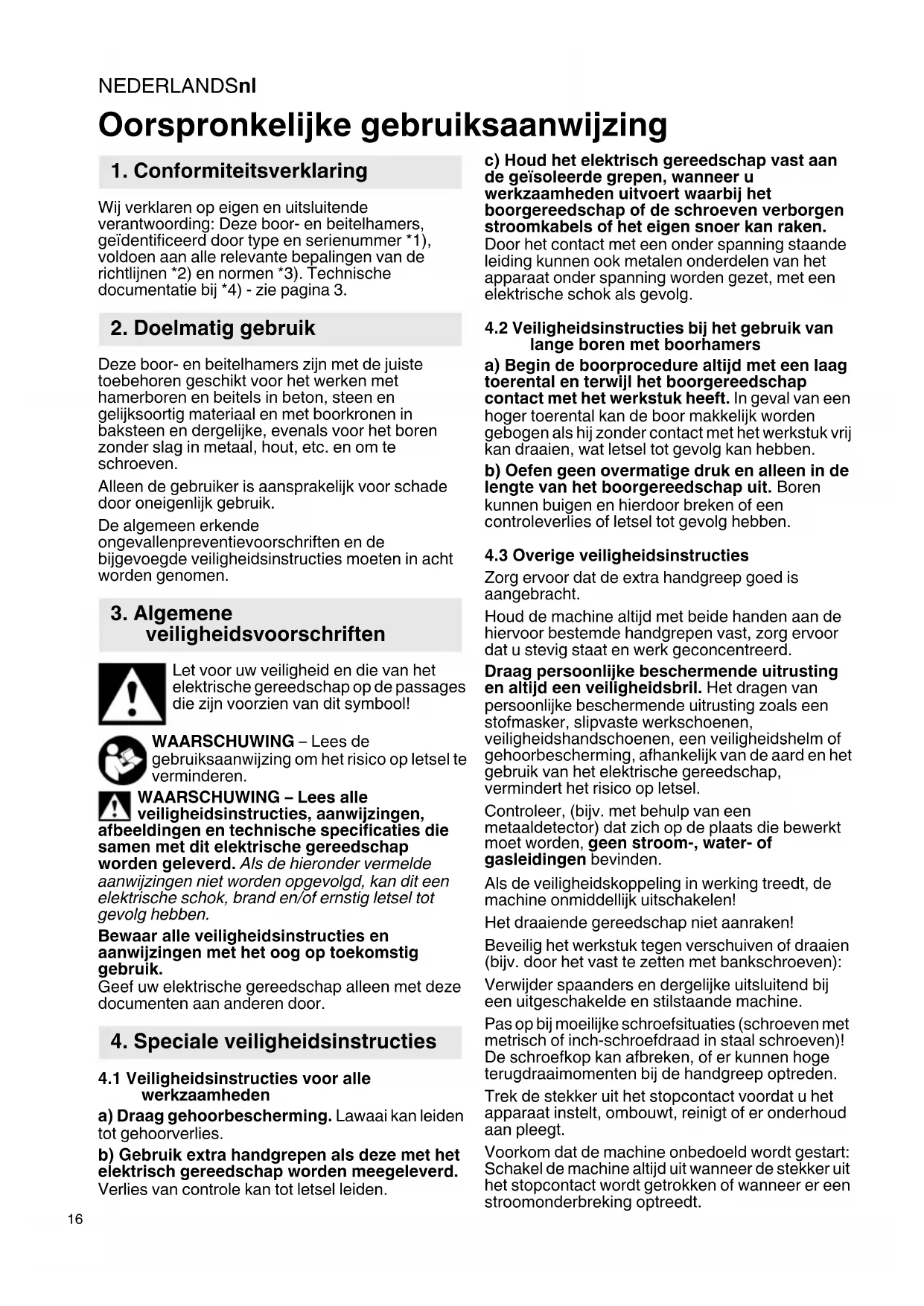

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording: Deze boor- en beitelhamers, geidentificiererd door type en serienummer *1), voldoen aan alle relevante befalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

Deze boor- en beitelhamers zichn met de juiste toebehoren geschikt voor het werken met hamerboren en beitels in beton, steen en gelijksoortig materiaal en met boorkronen in baksteen en dergelijkke, evenals voor het boren zonder slag in metaal, hout, etc. en om te schroeven.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zichen voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap

worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsinstructies

4.1 Veiligheidsinstructies voor alle werkzaamheden

a) Draag gehoorbescherming. Lawaai kan leiden tot gehoorverlies.
b) Gebruik extra handgrepen als deze met het elektrisch gereedschap worden meegeleverd. Verlies van controle kan tot letsel leiden.

c) Houd het elektrisch gereedschap vast aan de geisoleerde grepen, wanner u werkzaamheden uitvoert waar bij het boorgereedschap of de schroeven verborgen stroomkabels of het eigena snoer kan raken.

Door het contact met een onder spanning staande leiding+kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.

4.2 Veiligheidsinstructies bij het gebruik van lange boren met boorhamers

a) Begin de boorprocedure altijd met een laag toerental en terwijl het boorgereedschap contact met het werkstuk hebft. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben.
b) Oefen geen overmatige druk en alleen in de lenghte van het boorgereedschapuit. Boren kuren buigen en hierdoor breken of een controleverlies of letsel tot gevolg hebben.

4.3 Overige veiligheidsinstructies

Zorg ervoor dat de extra handgreep goed is aangebracht.

Houd de machine alsijd met beiden handen aan de hiervoord bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Draag persoonlijke beschemmende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschemmende uitrusting zoals een stofmasker, slipvaste werksochoenen, veiligheidshandschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico op letsel.

Controleer, bijv. met behulp van een metaaldetector) dat zich op deplaats die bewerkt要去en, geen stroom-, water- of gasleidingen bevinden.

Als de veiligheidskoppeling in werkung treedt, de machine onmiddelijk uitschakelen!

Het draaiende gereedschap Niet aanraken!

Beveilig het werkstuk gegen verschuiven of draaien (bijv. door het vast te zieten met bankschoeven):

Verwijder spaanders en dergelijkke uitsluitend bij een uitgeschakelde en stilstaande machine.

Pas op bij moeilijke schroefsituaties (schroeven met metrisch of inch-schroefdraad in staal schroeven)!

De schroefkop kan afbreken, of er kunden hog terugdraaimomenten bij de handgreep optreden.

Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.

Voorkom dat de machine onbedoeld worden gestart: Schakel de machine alttijd uit wonneer de stekker uit het stopcontact worden getrokken of wonneer er een stroomonderbreking optreedt.

Een beschadigde of gebarsten extra greed dient te worden verrangen. De machine nicht gebruiken indien de extra handgreep defect is.

Metabo S-automatic veiligheidskoppeling.

Wanner de veiligheidskoppeling geactiveerd wordt, onmiddelijk de machine uitschakelen! Wanner het gereedschap blijft klemmen of haken, wordt de krachtstroomaar de motor begrensd. Vanwege de waar bij optredende sterke krachten dient u de machine altijd met beiden handen aan de hiervoort bestemde handgrepen vast te houden, ervoor te zorgen dat u stevig staat en geconcentreerd werkt.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes

die worden geproduedd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien zich:

• lood van loodhoudende verf,
  -mineralstof van bakstenen, cement en andere metselwerkmaterialen, en
• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de bloatstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschemmingsmiddelen zoals stofmaskers die specialzijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de afvoerluchtstroom van de machine Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
• een afzuinstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en schoon te honden door te stofzuigen. Vegen of blazen wervelt het stof op.
• Zuig of was de beschemende kleding. Nietuitblazen, uitslaan ofuitborstelen.

5. Overzicht

Zie pagina 2.

1 Hamerboorhouser
2 Gereedschapvergrendeling
3 Houdervergrendeling
4 Snelspan-boorhouser
5 Hulsnelspan-boorhouser
6 As
7Extrahandgreep
8 Boordiepteaanslag
9 Blokkering

10 Schakelknop (voort het instellen van de functie)

11 Draairichtingschakelaar
12 Vastzetknop
13 Drukschakelaar
14 Handgreep

• afhankelijk van de uitrusting/niet in de leveringsomvang

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning eenkomt met de netspanning.

Schakel alkijd een leukstroomschakelaar (RCD) met een max. schakelstroomsterkte van

30 mA voor de machine.

6.1 Montage van de extra handgreep

Om veiligheidsreden altejd de meegeleverde extra handgreep gebruiken.

Klemring openen door de extra handgreep (7) waar links te draaien. De extra handgreep op de spanhals van de machine schuiven.

Boordiepteaanslag (8) inschuiven. De extra handgreep afhankelijk van de toepassing krachtig in de gewenste hoek vastdraaien.

7. Gebruik

7.1 Instellen van de boordiepteaanslag

Extra handgreep (7) losdraaien. Stel de boordiepteaanslag (8) in op de gewenste boordiepte en draai de extra handgreep (7) wee vast.

7.2 In-/uitschakelen

Om de machine in te schakelen de drukschakelaar (13) indrukken.

Het toerental kan met de drukschakelaar worden veranderd.

Bij continu gelebruik kan de drukschakelaar met de vastzetknop (12) vastgezet worden. Om de machine uit te schakelen, de drukschakelaar opniew indrukken.

Bij continue inschakeling draait de machine door wonneer hij uit uw handen worden getrokken. Houd de machine waarom.altijd met beiden handen vast aan de hiervoor bestemde

NEDERLANDSnl

handgrepen, zorg ervoor dat u stevig staat en werk geconcentreerd.

7.3 Functie kiezen

De blokkering (9) indrukken en aan de schakelknop (10) draaien.

Hamerboren

(alleen bij gelebruik van de hamerboorhouser (1) instellen)

Beitelen

(alleen bij gelebruik van de hamerboorhouser (1) instellen)

Draai de beitel in deze stand in de gewenste positie. Hierna „Beitelen“ instellen om de beitel zo vast te zetten dat hij Niet meer kan draaien.

Boren

Als u een beitel in de boorhamer aangebracht hebt, gebruik de machine dan uitsluitend in de stand Beitelen

Hendelbewegingen van de machine met ingespannen beitel vermijden.

7.4 Draairichting kiezen

Draairichtingschakelaar (11) alleen gebruiken wanneer de motor stilstaat.

Draairichting kiezen:

R = rechtsloop (om te boren, hamerboren, beitelen en schroeven in te draaien)

L = linksloop (om schroeven los te draaien)

7.5 Boorhouser vervangen (KHE .... Q)

Let er bij het verrangen van de houder p, dat de spil (6) schoon is. De spil ie's invetten.

(Special vet: bestelnr. 6.31800).

Alleen de meegeleverde Metabo-boorhouser aanbrengen.

Houder afnemen:

Zie pagina 2, afb. C.

• Houdervergrendeling (3) in de pijlichting tot de aanslag draaien (a) en de houder verwijderen (b).

Houder plaatsen:

Zie pagina 2, afb. D.

• De houder op de spil (6) plaatsen (a).
• Houdervergrendeling (3) in de pijlichting draaien (b) tot de houder volledig op de spil kan worden geschoven en de houdervergrendeling loslaten.
• Controller of de houder vastzit.

Aanwijzing: Om te voorkomen dat de spill bij het verzvangen van de houder meedraait, de schakelknop (10) op Beitelen Zitten.

7.6 Wisseling van gereedschap hamerboorhouser

Gereedschapsschacht voor het inzetten reinigen en met speciaal vet invetten

(bestnr. 6.31800)! Alleen SDS-Plus gereedschappen gebruiken!

Gereedschap insteken:

• Gereedschap draaien en insteken tot het vast klikt. Het gereedschap worden automatisch vergrendeld.

Gereedschap verwijderen:

Zie pagina 2, afb. A.
- Gereedschapvergrendeling (2) in de pijlichting waar achefteren trekken (a) en het gereedschap verwijderen (b).

7.7 Gereedschapwissel snelspanboorhouser(KHE .... Q)

Gebruik de snelspan-boorhouser bij het boren zonder slag in metaal, hout, etc. en om te schroeven.

Inzetgereedschap spannen (zie pag.2, afb. B): Huls (5) in richting "AUF, RELEASE" draaien (a). Gereedschap zo diep möglichk inbrengen (b) en de huls in de tegengestelde richting draaien, totdat de merkBare mechanische watrend overwonnen is (c). Opgelet! Gereedschap is nu nog nicht gespannen!

Met kracht verder draaien (hierbij moet een "klik" hoorbaarijken), tot het Niet meer maybeijk is verderte draaien - pas nu is het gereedschap veilig gespannen.

Aanwijzing: Het rateelen dat na het openen van de houder eventuele hoorbaar is (afhankelijk van de functie) wordenuitgeschakeld door de huls in de tegengestelde richting te draaien.

Bij een zachte gereedschapsschacht moet u het gereedschap na een korte boortijd eventueel nog eenkeer spannen.

8. Onderhoud, reiniging

Spindel (6) alktd schoon houden en iets invetten. (Special vet: bestelnr. 6.31800)

Snelspan-boorhouser (4) reinigen:

Na langdurig gebruik moet de boorhouser vereinigd worden; houd de boorhouser hiervoor met de opening loodrecht maar beneden en doe hem verschillende keren helemaal open en weer zicht. Het opgehoopte stof valt uit de opening. Het regelmatige gebruik van reinigingsspray op de bekken en bekopening van de boorhouser worden aanbevolen.

Ventilatiesleuven:

De ventilatiesleuven van de machine af en toe reinigen.

9. Storingen verhelpen

Kan de drukschakelaar (13) nicht worden ingedrukt, controller dan of de draairichtingschakelaar (11) volledig op stand R of L staat.

10. Toebehoren

Gebruik alleen origineel Metabo-toebehoren.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Als de machine worden gebruikt in een houder: de machine veilig bevestigen. Verlies van contrôle kan tot letsel leiden.

Complex toebehorenprogramma, ziewww.metabo.com of de catalogus.

11. Reparatie

Reparaties aan elektrisch gereedschapen, mogen uitsluitend door een erkende pricien worden uitgevoerd!

Een defect netsnoer mag alleen worden verrangen door een special, origineel netsnoer van Metabo. Dit is verkrijgbaar via de Metabo Service.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloads.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte gereedschappen, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dieren aufgedankte elektrische gereedschappen geschreiben te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Toelichting op de gegevens van pagina 3.

Wijzigingen in het kader van technische verbeteringen voorbehonden.

P1 = nominal ingangsvermogen

P2 =afgegeven vermogen

n1 = toerental bij on belast draaien

n2 = toerental onder belasting

S_ = max_slag frequency

W = . energie per slag

D1 = boardiameter beton met hamerboren

D2 = boordiameter metselwerk met boorkronen

_3 = boordiameter beton met boorkronen

D4 = boordiameter staal

D5 = boordiameter zachthout

m = gewicht zonder netsnoer

Meetgeevens vastgesteld volgens de norm EN 62841.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 62841:

a_h,HD = trillingsemissiewaarde (hamerboren in beton)

ah.Cheg trillingsemissiewaarde (beitelen)

Typisch A-gekwaliffeerd geluidsniveau:

LpA = geluidsdrukniveaua

LWA = geluidsvermogensniveau

K_pA, K_WA = on z e k e r h e i d

Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden.

Draag gehoorbescherming!
