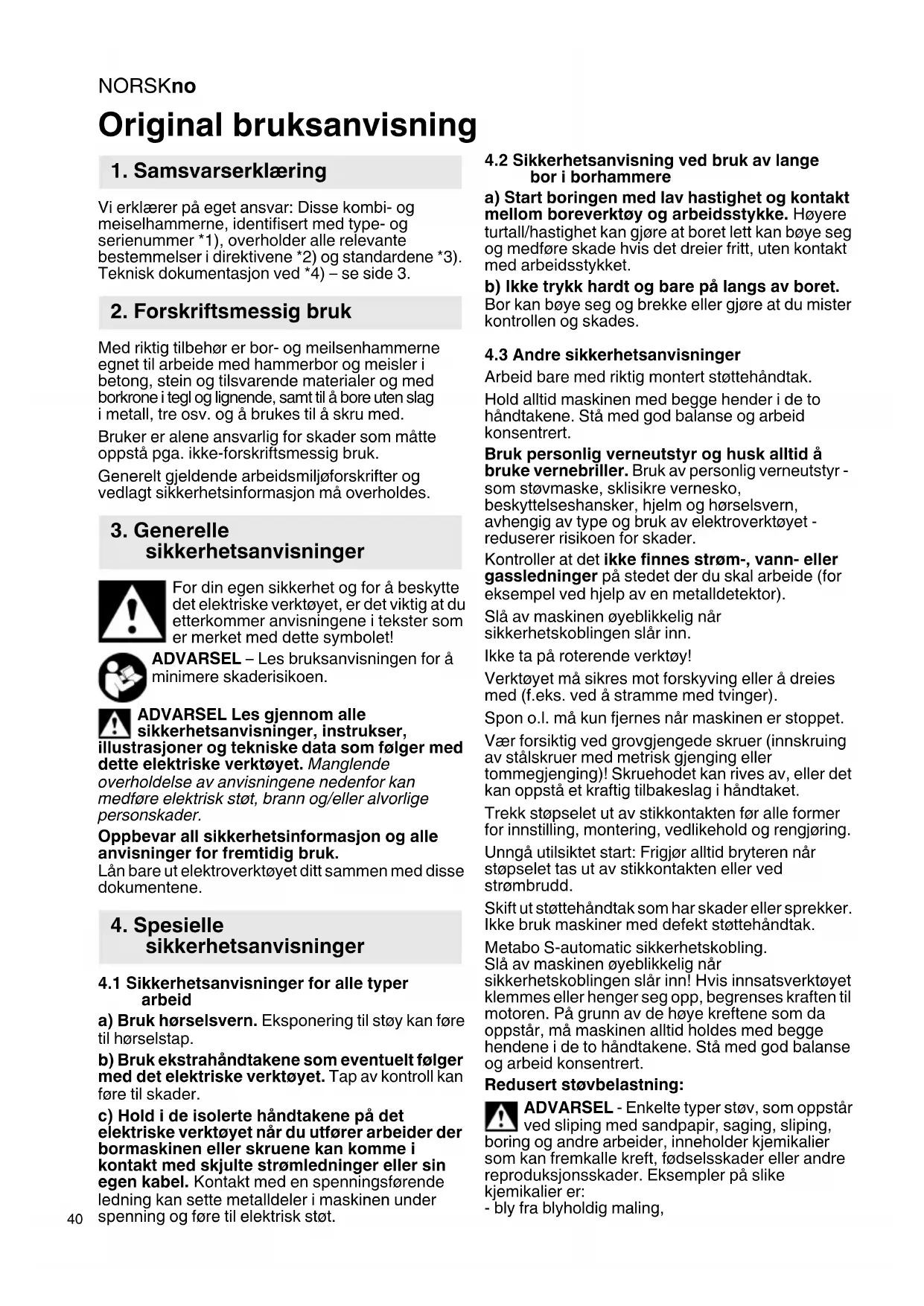

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar: Disse kombi- og meinselhammerne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelier i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk

Med riktig tilbehør er bor- og meilsenhammerne egnet til arbeide med hammerbor og meisler i betong,stein og tilsvarende materialer og med borkrone i tegl og lignende,samt til a bore uten slag i metall, tre osv. og a brukes til a skru med.

Bruker er alene ansvarlig for skader som matte oppsta pga. ikke-forskriftsmessig bruk.

Generelt gjeldende arbeidsmiljoforskrifter og vedlagt sikkerhetsinformasjon ma overholds.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte det elektriske verktoyet, er det viktig at du etterkommen anvisningene i tekster som er merket med dette symbolet!

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,

illustrasjoner og tekniske data som folger med dette elektriske verktøyet. Manglende

overholdelse av anvisingene nedenfor kan medfore elektrisk stot, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet dittSAM men med disse dokumentene.

4. Spesielle sikkerhetsanvisninger

4.1 Sikkerhetsanvisninger for alle typar arbeid

a) Bruk hørselsvern. Eksponering til støy kan fore til hørselstap.
b) Bruk ekstrahandtakene som eventuelt ffolger med det elektriske verktoyet. Tap av kontroll kan.fore til skader.
c) Hold i de isolerte handtakene pa det elektriske verktoyet nar du utforer arbeider der bormaskinen aller skruene kankommen i kontakt med skjulte stromledninger erer sin egen kabel. Kontakt med en spenningsforende ledning kan sette metalldeler i maskinen under speening og fere til elektrisk stot.

4.2 Sikkerhetsanvising ved bruk av lange bor i borhammere

a) Start boringen med lav hastighet og kontakt melom boreverktoy og arbeidsstykke. Høyere turtall/hastighet kan gjore at boretlett kan boye seg og medføre skade hvis det dreier fritt, uten kontakt med arbeidsstykket.
b) Ikke trykk hardt og bare pa langs av boret.

Bor kan boye seg og brekke erler gjore at du mister kontrollen og skades.

4.3 Andre sikkerhetsanvisninger

Arbeid bare med riktig monter stottehändtak.

Hold alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

Bruk personlig verneutstyr og husk alltid a
bruke vernebriller. Bruk av personlig verneutstyr -
som stovmaske, sklisikre vernesko,
beskytteseshansker, hjelm og horselsvern,
avhengig av type og bruk av elektroverktoyet -
reduserer risikoen for skader.

Kontroller at det seks finnes strom-, vann-ller gassledninger pa stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

Slá av maskinen øyeblinkelig nár sikkerhetskoblingen slár inn.

Ikke ta pa roterende verktoy!

Verktøyet må sikres mot forskyving eller á dreies med (f.eks. ved á stramme med tvinger).

Spon o.l. ma kun fjernes nár maskinen er stoppet.

Vær forsiktig ved grovgjengede skruer (innskruing av stalskruer med metrisk gjenging uller tommegjenging)! Skruehodet kan rives av, ellertan oppsta et kraftig tilbakeslag i handtaket.

Trekk stopselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjoring.

Unngå utilisitet start: Frigjør alltid bryteren nár stopselet tas ut av stikkontakten eller ved strømbrudd.

Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.

Metabo S-automatic sikkerhetskobling.
Slå av maskinen øyeblinkelig.nr
sikkerhetskoblingen slár inn! Hvis innsatsverktøyet
klemmes eller henger seg opp, begrenses kraften til motoren. På grunn av de høye kreftene som da oppstår, på maskinen alltid holdes med begge hendene i de to handtakene. Stå med god balanse og arbeid konsentrt.

Redusert stovbelastning:

ADVARSEL - Enkelte typer stov, som oppstår ved sliping med sandpapir, raging, sliping, boring og andre arbeider, ineholder kjemikalier som kan fremkalle kreft, födselsskader erler andere reproduksjonsskader. Eksempler på slike kjemikalier er:
-bly fra blyholdig maling,

-mineralstov fra murstein, sement og andre murermaterialer og

• arsenogkromfrakjemisk behandlet tr Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utforer donne typen arbeider. For a redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. andemasker med spesialfilter for mikroskopiske partikler.

Dette gjelder ogsa for stov fra andre typematerialer, som f.eks. enkelte typertreverk (som eikeller bok),metaller og asbest.Andre kjente sykdommer er f.eks.allergiske reaksjoner.La ikke stov trange inn i kroppen.

Følg de rutinene og nasjonale forskrittene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelse, deponering).

Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Da hinder du at partiklene havner i omgivelsene.

Bruketegnetavsug.

Minimer stovbelastningen ved a:

• unngå Å rette partikkelstrømmen/utblåsingsluften fra maskinen mot deg selv aller andre,ller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeidsplassen ren og godt utluftet. Feiing og blasing virvler opp stovet.
• Beskyttelsesklaer skal stovsuges aller vaskes. Ikke blas dem ut, bank aller børst dem.

5. Oversikt

Se side 2.
1 Sla g ch uck
2 Verktoylås
3 Chucklås
4 Selvspennende chuck
5 Hylse på selvspennende chuck
6 Spindel
7 Stottehandtak
8 Anslag for boredybde
9 Spere
10 Innstillingsknapp (til innstilling av driftsmåte)
11 Omkobler for rotasjonsretning
12 Laseknapp
13 Bryterknapp
14 Händtak
* utstyrsavhengig / ikke inkludert

6. Tai bruk

Kontroller fbr bruk at nettspenningen og nettfrekvensen pa typeskitet stemmer overens med strømnettets spesifikasjoner.
Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrøm på 30 mA.

7.1 Innstilling av dybdeanslaget

Losne stottehandtaket (7). Juster anslaget (8) til onsket boredybde, og fest stottehandtaket (7) igjen.

7.2 Start og stopp

For a sla pā maskinen trykkes (13) bryteren.

Turtallet kan forandes på bryterknappen.

Ved permanent bruk kan bryteren festes med laseknappen (12). Trykk pa bryterknappen pa nytt for a sla av maskinen.

Ved permanentkobling fortsetter maskinen a gá selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

7.3 Valg av driftsmodus

Trykk inn sperren (9) og drei på innstillingsknappen (10).

Hammerboring

(gjør dette ininstillingen bare nár du bruker slagchuck (1))

Meisling

(gjørdenneinnstillingenbare nárdubrukerslagchuck(1))

Stille inn measelposisjon

I donne stillingen dreier du meiselen til onsket posisjon. Still deretter inn pa "meisling" for a lase fast meiselen.

Boring

När meiselen er satt inn, skal maskinen utelukkende brukes til meisling

Unngå skiftebevegelser på maskinen med fastspent meisel.

7.4 Valg av rotasjonsretning

Omkoblingsbryteren (11) mä kun betjenes nár motoren stär stille.

Valg av rotasjonsretning:

R = høyregange (for boring, slagboring, meisling, innskruiing av skruer)

L = venstregange (for utskruing av skruer)

7.5 Skifte chuck (KHE .... Q)

Pass pà at spindelen (6) er ren nár du bytter chuck. Smør spindelen med litt fett.

(Spesialfett: best.nr. 6.31800).

NORSKno

Bruk kun Metabo-skruene som følger med. Demontering av chucken

Se bilde C pà side 2.

• Drei lasingen (3) sä langt det gär i piles retning (a) og trekk av chucken.

Sette pà chuck:

Se bilde D pà side 2.

• Sett chicken inn på spindelen (6) (a).
• Drei lasingen (3) i pilens retning (b) til chucken kan skyves helt inn pa spindelen - slipp chucklasingen.
• Kontroller at chicken sitter fast.

Merk: For a unnga at spindelen ogsa dreier seg nardu skal bytte chuck, kan du sette koblingsknappen (10) pa measling

7.6 Verktoybttte i slagchucken

Rengjør verktøyhandtaket for innsettingen og smør med vedlagt spelzialfett (best.nr.

6.31800). Sett bare inn SDS plus-verktoy!

Innsetting av verktøyet:

• Drei verktøyet og stikk det inn til det går i ingrep. Stikksagbladet lases automatisk.

Ta ut verktoyet:

Se bilde A pa side 2.
- Trekk verktoglasen (2) bakover (a) i pilens retning og ta ut verktogyet (b).

7.7 Verktoybtte selvspennende chuck (KHE .... Q)

Benyttden selvspennendechicken nár du skal bore uten slagimetal,tre osv.og nár du skal skru.

Feste verktoyet (se s.2, fig.B):

Drei hylsen (5) i retning "OPP RELEASE" (a). Sett inn verktøyet sa dypt som mulig (b) og vri hylsen i motsatt retning til den merkBare mekaniske motstanden er overvunnet (c). Forsiktig!

Verktøyet er enda ikke fastspent!

Drei kraftig videre (det skal si "klikk"), til det ikke gär lenger - Först na sitter verktøyet som det skal.

Merk: Lyden som muligens hores etter at chucken er apnet (funksjon) forsvinner nár hylsen dreies i motsatt retning.

Hvis verktoytangen er myk, ma det ev. etterspennes.
etter kort tids boring.

8. Vedlikehold, rengjøring

Pass på at spindelen (6) alltid er ren og smør den iblant. (Spesialfett: best.nr. 6.31800).

Rengjore den selvspennende chucken (4):

Etter lengre tids bruk holdes chucken loddrett med apningen ned og apnes og lukkes flere ganger.

Opphopet stovfaller ut gjennom apningen.

Regelmessig bruk av rengjoringsspray pa

spennkjever og spennkjeveapninger anbefales.

Lufteapninger:

Lufteåpningene i maskinen bør rengjores fra tid til annen.

Hvis bryteren (13) seks lar seg trykke inn, bør du se erter om omkoblingsbryteren (11) star heltinne pa posisjon L eller R.

10. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braupsanvisingen.

Fest tilbehoret på en sikker mæte. När maskinen brukes i en holder: Fest maskinen sikkert. Tap av kontroll kan fore til skader.

Du kan laste ned resvedelslister fra www.metabo.com.

12. Miljøvern

Følg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.

Kun for EU-land: Kast aldri elektronverktøy i husholdningsavfallet! Int. EU-direktiv 2012/ 19/EU om kasserte elektriske og elektroniske

produkter og omsetting til nasjonal rett, på kassert elektroverktøy samles spesielt og bringses til miljøvennlig gjenvinning.

13. Tekniske data

Forklaringer til opplysningene på side 3. Med forbehold om endringer grunnet tekniske forbedringer.

P1 =Opptatt effekt

P2 = Utgangseffekt

n1 = H a s t i g h e t

n2 = Belastningsturtall

s_ma M a k s. s l a g t a l l

W = Maks. enkeltslagenergi

D1 = bor-Ø i betong med hammerbor

D2 = bor-Ø i mur med hammerbor

D3 = bor-Ø i betong med borkrone

D4 = b or -O s t a l

D5 =bor-0imykttre

m = V e k t u t e n l e

D = S p e n n h a l s

Måleverdier iht. EN 62841.

Maskin med beskyttesesklasse II

Vekselström

Angitte tekniske data kan variere (i henhold til degjeldende standardene).

A Utslippsverdier

Disse verdiene gjør det mulig a ansla emisjonen fra maskinen og a sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen vare høyere eller lavere. Ta hensyn til arbeidspauser og perioder medindre belastning nár du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsgverdier, f.eks. organisatoriske tiltak.

Total svingningsverdi (vektorsum tre retninger) formidlet iht.EN 62841:

ah, HD = Svingningsemisjonsverdi (hammerboring i betong)

a_h, Cheq = Svingningsemisjonsverdi (meisling)

a_h,D = Svingningsemisjonsverdi (boring i metall)

K_h,HD/Cheq/D = Usikkerhet (svingning)

Typiske A-veide lydnivaer.

LPA = Lydtrykkniva

LwA = Lydeffektniva
