Produkttype	Trådløs slagboremaskin
Merke	Metabo
Modell	KH 18 LTX BL 28 Q Set ISA
Batterispenning	18 V
Motortype	Børsteløs (brushless)
Maks. borediameter i betong	28 mm
Maks. borediameter i stål	13 mm
Maks. borediameter i tre	30 mm
Slagenergi	2,6 J
Turtall ubelastet (1. gir)	0 - 1100 o/min
Turtall ubelastet (2. gir)	0 - 2000 o/min
Slagfrekvens	0 - 4200 slag/min
Verktøysholder	SDS-Plus og hurtigchuck (Quick)
Vekt (med batteri)	2,8 kg
Lengde	350 mm
Høyde	210 mm
Bredde	80 mm
Kompatibel batteritype	Li-Ion Metabo 18V (CAS)
Batterikapasitet (inkludert)	5,2 Ah
Lader inkludert	ASC 145
Funksjoner	Boring, slagboring, meisling
Effektinnstilling	Elektronisk turtallsregulering
Motorbrems	Ja
LED-belysning	Ja
Settets innhold	Hammer, 2 batterier 5,2 Ah, lader, koffert, bits, bor
Garanti	3 år (online registrering)

Ofte stilte spørsmål - KH 18 LTX BL 28 Q Set ISA METABO

Hvilken type batteri bruker Metabo KH 18 LTX BL 28 Q?

Denne slagboremaskinen bruker Li-Ion 18V batterier fra Metabo og CAS (Cordless Alliance System).

Hva er maksimal borediameter i betong?

Maksimal borediameter i betong er 28 mm takket være den kraftige børsteløse motoren.

Leveres Metabo KH 18 LTX BL 28 Q med batterier og lader?

Ja, settet KH 18 LTX BL 28 Q Set ISA inkluderer to batterier på 5,2 Ah og en lader ASC 145.

Kan jeg bruke denne hammeren til meisling?

Ja, den har en meisling-funksjon med rotasjonsstopp for lette rivearbeider.

Hva er vekten på enheten med batteri?

Vekten er omtrent 2,8 kg med batteriet på 5,2 Ah, noe som gjør den håndterbar.

Hvordan bytter jeg verktøysholderen?

Modellen Q er utstyrt med en Quick-verktøysholder som gjør det mulig å raskt bytte fra SDS-Plus-chuck til hurtigchuck uten verktøy.

Er motoren vedlikeholdsfri?

Ja, den børsteløse motoren krever ikke vedlikehold og gir bedre batteritid og holdbarhet.

Hva er batteritiden med et 5,2 Ah batteri?

Batteritiden avhenger av bruken, men med et 5,2 Ah batteri kan du bore omtrent 50 til 80 hull på 10 mm i betong.

Er denne hammeren kompatibel med batterier fra andre merker?

Den er kompatibel med alle batterier i CAS (Cordless Alliance System)-serien, som inkluderer flere partner merker.

Hvordan rengjøre og vedlikeholde enheten?

Rengjør jevnlig ventilasjonsåpningene med en tørr børste. Oppbevar enheten på et tørt sted. For service, kontakt et autorisert Metabo-servicesenter.

BRUKSANVISNING KH 18 LTX BL 28 Q Set ISA METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

7.1 Laddning av batteripaket

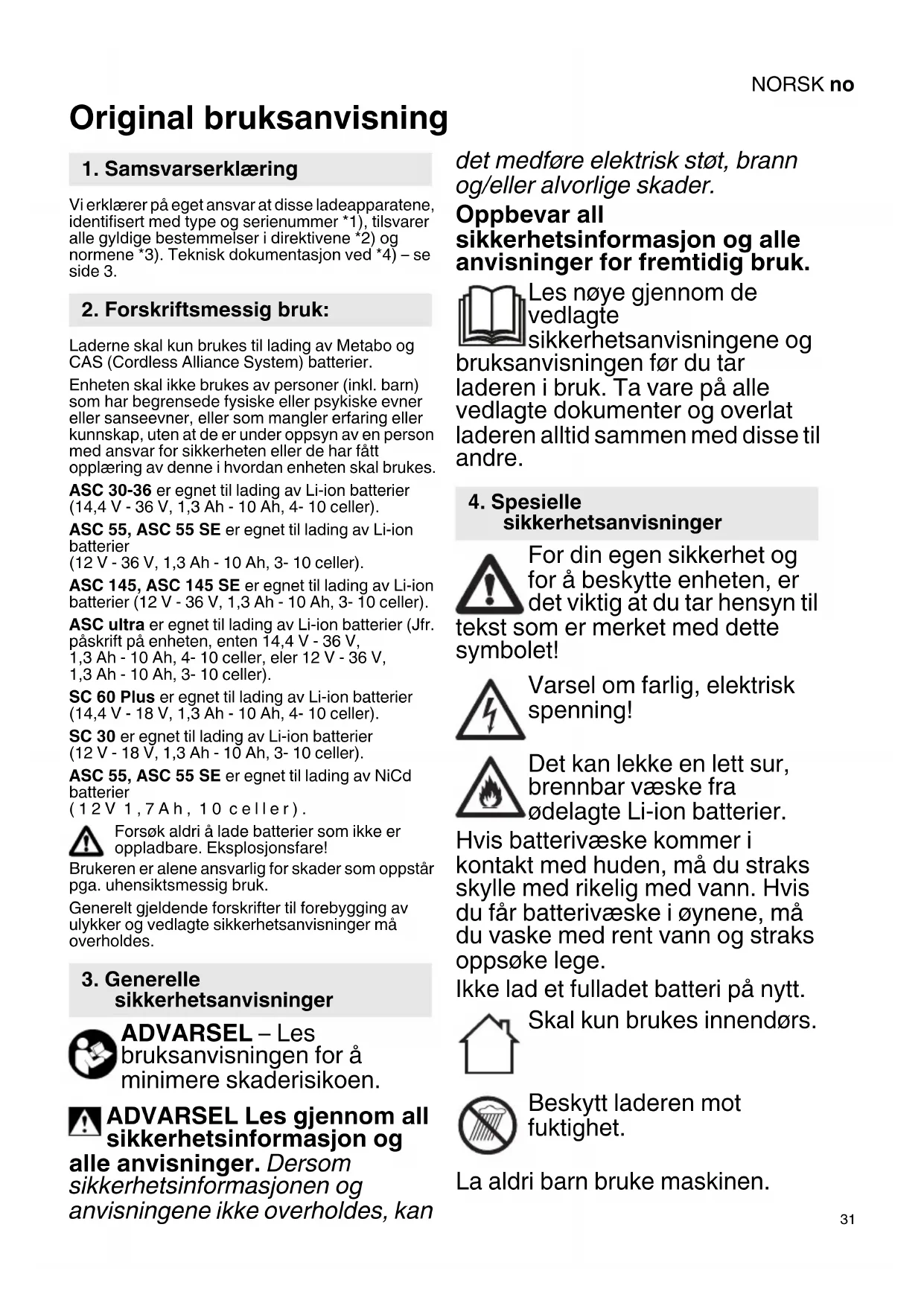

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelser i direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av Metabo og CAS (Cordless Alliance System) batterier.

Enheten skal ikke brukes av personer (inkl. barn) som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fått opplæring av denne i hvordan enheten skal brukes.

ASC 30-36 er egnet til lading av Li-ion batterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler).

ASC 55, ASC 55 SE er egnet til lading av Li-ion batterier

(12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 145, ASC 145 SE er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC ultra er egnet til lading av Li-ion batterier (Jfr. påskrift på enheten, enten 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler, eler 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

SC 60 Plus er egnet til lading av Li-ion batterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 celler).

SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55, ASC 55 SE er egnet til lading av NiCd batterier

(12V 1,7Ah, 10 celler).

Forsøk aldri å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelt gjeldende forskrifter til forebygging av ulykker og vedlagte sikkerhetsanvisninger må overholdes.

3. Generelle sikkerhetsanvisninger

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte

sikkerhetsanvisningene og bruksanvisningen før du tar laderen i bruk. Ta vare på alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte enheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Varsel om farlig, elektrisk spenning!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

NORSKno

Barn skal holdes under oppsyn for å unngå at de leker med maskinen. Hold barn unna laderen og/eller arbeidsområdet.

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røykutvikling eller brann i laderen, må du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteåpningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med høy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 V a r s e l l y s

6. Ta i bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Apparater som dette, som danner likestrøm, kan påvirke enkle jordfeilbrytere. Bruk type F eller bedre, med en utløserstrøm på maks. 30 mA.

Se til at ventilasjonsåpningene på laderen ikke er tilstoppet før du bruker den. Minsteavstanden til andre gjenstander skal minst være 5 cm!

6.1 Selvtest

Sett inn støpselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften løper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Når ladingen er fullført, kobles laderen automatisk om på vedlikeholdslading.

Batteriet kan bli i laderen og er dermed alltid klar til drift.

Batteriet lades ikke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0 °C og 50 °C, begynner ladingen automatisk.

8.2 Varselindikatoren (4) blinker

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.

9. Reparasjon

Hvis nettledningen til denne enheten blir skadet, må den erstattes av produsenten eller dennes kundeservice, eller av en lignende kvalifisert person, for å unngå skader.

Ta kontakt med din Metabo-forhandler hvis du har Metabo-ladere som må repareres. Adresser finner du på www.metabo.com.

10. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsområder for batteriet

C = Batteriets kapasitet

l_C & = Ladestrøm\ t & = Ladetid

¹⁾ Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Anbefalt omgivelsestemperatur ved lading: 0 °C til 40 °C.

Med forbehold om endringer grunnet tekniske forbedringer.

□ Enhet med beskyttelsesklasse II

\~ Vekselstrøm
