KHEV 540 BL - Hammer METABO - Gratis bruksanvisning og manual

Produkttype	SDS-max kombihammer og meiselhammer
Merke	Metabo
Modell	KHEV 540 BL
Strømforsyning	Nett, 230 V ~, 50/60 Hz
Inngangseffekt	1500 W
Utgangseffekt	750 W
Tomgangshastighet	150 - 300 o/min
Maksimal slagfrekvens	4500 slag/min
Slagenergi	10 J
Maks. borediameter i betong (bor)	40 mm
Maks. borediameter i betong (kjernebor)	100 mm
Vekt uten kabel	7,2 kg
Mål (L x B x H)	450 x 110 x 250 mm
Verktøyholder	SDS-max
Antall meiselposisjoner	12
Hovedfunksjoner	Boring, meisling, justering av slagkraft (70% / 100%), Metabo VibraTech (MVT) anti-vibrasjonssystem, permanent aktivering i meiselmodus
Sikkerhet	Beskyttelse mot gjenstart etter strømbrudd, nødstopp, anbefalt jordfeilbryter (RCD) (30 mA)
Vedlikehold og rengjøring	Rengjør regelmessig ventilasjonsspaltene med støvsuging eller trykkluft; koble fra før vedlikehold; bruk originale Metabo-tilbehør
Reservedeler og reparerbarhet	Reparasjoner av kvalifisert elektriker eller Metabo-service; reservedelsliste tilgjengelig på www.metabo.com
Generell informasjon	Beskyttelsesklasse II; støynivå kan overstige 80 dB(A); bruk hørselsvern, vernebriller, hansker og støvmaske

Ofte stilte spørsmål - KHEV 540 BL METABO

Hvordan skifter jeg verktøyet (bor eller meisel)?

Vri verktøyet og skyv det inn til det låser i SDS-max-verktøyholderen. For å fjerne det, trekk verktøylåsen (6) bakover og trekk deretter ut verktøyet. Kontroller at verktøyet er ordentlig festet ved å trekke i det.

Hvordan justerer jeg boredybdebegrenseren?

Løsne vingeskruen (4) på tilleggshåndtaket, still inn dybdebegrenseren (5) til ønsket dybde, og stram deretter vingeskruen.

Hvordan reduserer jeg vibrasjoner under bruk?

Bruk Metabo VibraTech (MVT)-systemet ved å holde maskinen i bakhåndtaket ved det markerte midtområdet (8). Ikke klem for hardt eller for svakt.

Kan jeg justere slagkraften?

Ja, trykk på knappen (14) for å redusere slagkraften til ca. 70 % (knappen lyser). Trykk igjen for å gå tilbake til 100 %. Dette gjør at du kan jobbe på mykere materialer uten å skade dem.

Hvordan bruker jeg permanent aktivering i meiselmodus?

I meiselmodus, trykk på knappen (10) for å aktivere kontinuerlig drift (knappen lyser). For å deaktivere, trykk igjen. Forsiktig: hold alltid maskinen med begge hender.

Hva gjør jeg hvis den elektroniske indikatoren blinker?

Blinking indikerer beskyttelse mot gjenstart etter strømbrudd. For å tilbakestille, slå av og deretter på maskinen ved å trykke på avtrekkeren.

Hvordan rengjør jeg maskinen etter bruk?

Koble maskinen fra. Støvsug eller blås støv gjennom ventilasjonsspaltene med tørr luft. Bruk vernebriller og støvmaske. Ikke bruk kjemikalier.

Hvilket tilbehør skal jeg bruke?

Bruk utelukkende originale Metabo SDS-max-tilbehør, som bor, meisler, kjernebor og spesiell fett (ref. 6.31800). Se katalogen eller www.metabo.com.

Hva gjør jeg ved overbelastning?

Hvis den elektroniske indikatoren (12) lyser konstant, er maskinen overbelastet. La den gå på tomgang til den avkjøles og indikatoren slukker.

Hvordan endrer jeg meiselposisjonen?

Sett inn meiselen, drei bryteren (7) til mellomstilling N, drei deretter bryteren for å plassere meiselen i ønsket posisjon. Deretter drei bryteren til meiselstilling (⚠) til den klikker på plass.

BRUKSANVISNING KHEV 540 BL METABO

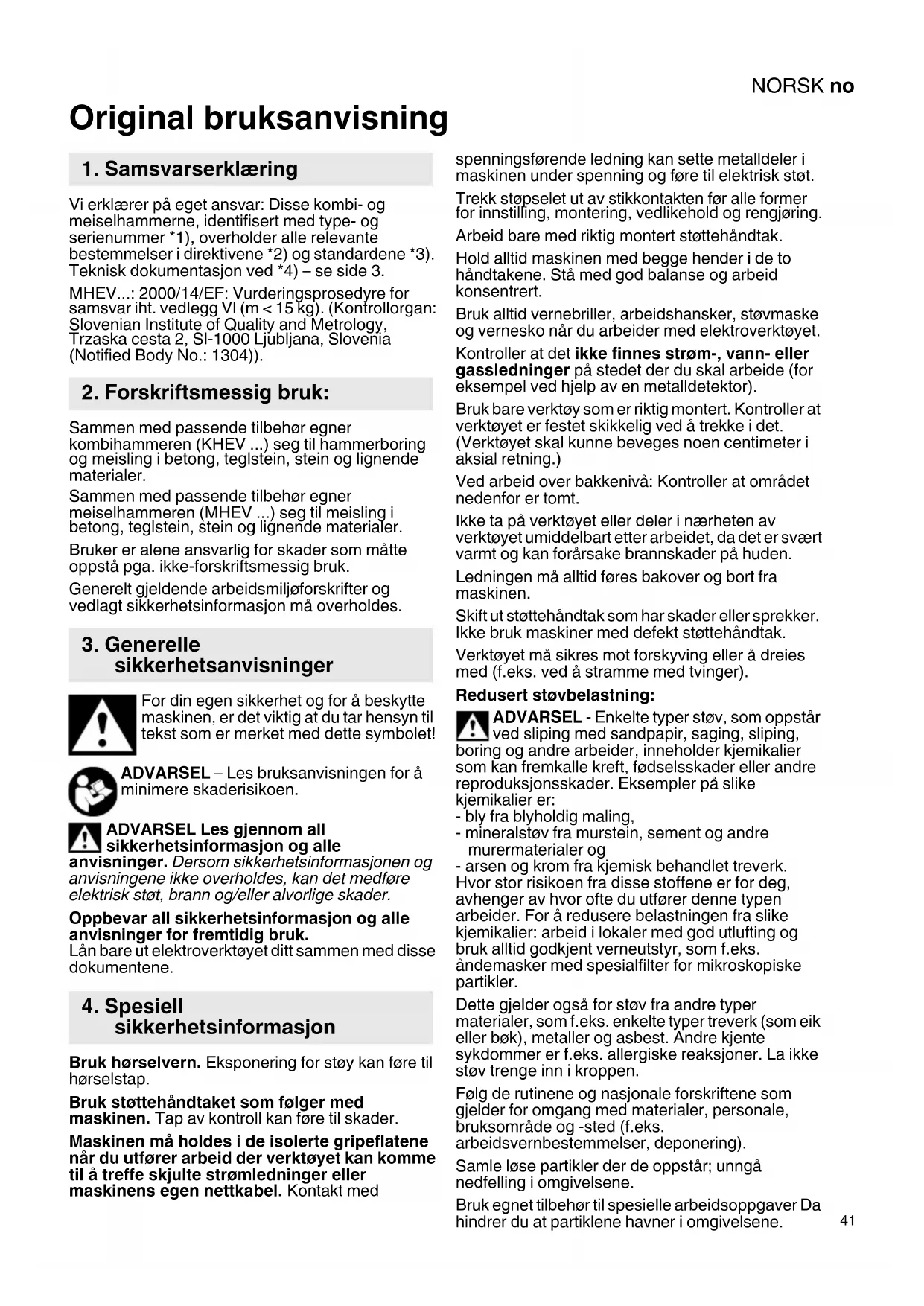

no Original bruksanvisning 41

da Original brugsanvisning 45

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar: Disse kombi- og meiselhammerne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3.

Sammen med passende tilbehør egner kombihammeren (KHEV ...) seg til hammerboring og meisling i betong, teglstein, stein og lignende materialer.

Sammen med passende tilbehør egner meiselhammeren (MHEV ...) seg til meisling i betong, teglstein, stein og lignende materialer.

Bruker er alene ansvarlig for skader som måtte oppstå pga. ikke-forskriftsmessig bruk.

Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte maskinen, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle

anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4. Spesiell sikkerhetsinformasjon

Bruk hørselvern. Eksponering for støy kan føre til hørselstap.

Bruk støttehåndtaket som følger med maskinen. Tap av kontroll kan føre til skader.

Maskinen må holdes i de isolerte gripeflatene när du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med

spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Trekk støpselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjøring.

Arbeid bare med riktig montert støttehåndtak.

Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Bruk alltid vernebriller, arbeidshansker, støvmaske og vernesko når du arbeider med elektroverktøyet.

Bruk bare verktøy som er riktig montert. Kontroller at verktøyet er festet skikkelig ved å trekke i det. (Verktøyet skal kunne beveges noen centimeter i aksial retning.)

Ved arbeid over bakkenivå: Kontroller at området nedenfor er tomt.

Ikke ta på verktøyet eller deler i nærheten av verktøyet umiddelbart etter arbeidet, da det er svært varmt og kan forårsake brannskader på huden.

Skift ut støttehåndtak som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak.

Verktøyet må sikres mot forskyving eller å dreies med (f.eks. ved å stramme med tvinger).

Redusert støvbelastning:

ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

- bly fra blyholdig maling,

- mineralstøv fra murstein, sement og andre murermaterialer og

- arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler.

Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen.

Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering).

Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene.

NORSKno

• unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet.
• Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem.

5. Oversikt

Se side 2.

1 Strammekule *

4 Vingeskrue (for innstilling av dybdeanslaget) *

5 Anslag for boredybde *

6 Verktøylås

7 Innstillingsknapp

8 Metabo VibraTech (MVT): integrert dempesystem

9 Brytterknapp

10 Tast for permanentkobling (kun driftstype meisling)

11 Håndtak
12 Elektronikk-signaler
13 Driftsindikator (lyssignal når strøm tilkoblet)
14 Tast for redisert slagkraft (for arbeid med myke materialer)

* avhengig av utstyr/modell

6. Ta i bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer ens med strømnettets spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA.

Bruk kun skjøteledning med minimumstverrsnitt på 1,5 mm ^2 . Skjøteledningen må være egnet for ytelsen til maskinen (se tekniske data). Ved bruk av kabelrull må kabelen alltid rulles helt ut.

6.1 Montering av bøyle- og støttehåndtaket

Av sikkerhetsmessige hensyn må du alltid bruke bøyylehåndtaket (2) eller støttehåndtaket om følger med.

MHEV...:

Åpne klemringen ved å vri strammekulen (1) mot venstre. Bøylehåndtaket (2) kan stilles i ønsket posisjon og ønsket vinkel. Trekk til spennknappen.

KHEV...:

Løsne klemringen ved å vri støttehåndtaket mot (3) venstre. Støttehåndtaket kan festes i ønsket vinkel. Trekk støttehåndtaket godt til.

7. Bruk

7.1 Innstilling av dybdeanslaget

(kun for KHEV 5-40 BL)

Løsne vingeskruen (4). Still inn dybdeanslaget på ønsket boredybde (5). Skru til vingeskruen (4) igjen.

7.2 Montere, ta ut verktøy

Rengjør verktøytangen før innsettingen og smør med vedlagt spesialfett (som tilbehør:

Best.nr. 6.31800)! Sett bare inn SDS-max-verktøy!

Montere verktøy:

Drei verktøyet og stikk det inn til det går i inngrep. Stikksagbladet låses automatisk.

Kontroller at verktøyet er festet skikkelig ved å trekke i det. (Verktøyet skal kunne beveges centimeter i aksial retning.)

Ta ut verktöyet:

Trekk verktøylåsen (6) bakover (a) i pilens retning og ta ut verktøyet (b).

7.3 Stille inn driftstype og meiselposisjon

Unngå skiftebevegelser på maskinen med fastspent meisel.

Innstillingsknappen (7) skal bare brukes när motoren står stille.

Ved å dreie på innstillingsknappen (7) kan du velge ønsket driftsmodus.

Slagboring (kun for KHEV)

Meisling

Posisjon for å dreie meiselen i ønsket posisjon. Stille inn posisjon til meisel: Meiselen kan i forskjellige posisjoner.

• Sett inn meiselen.
• Drei koblingsknappen (7) til ønsket mellomposisjon N.
• Drei meiselen til den er i ønsket posisjon.
• Drei innstillingsknappen (7) til posisjonen .
• Drei på meiselen til den går i inngrep.

Når meiselen er satt inn, skal maskinen utelukkende brukes til meisling

7.4 Stille inn slagstyrke

Trykk på tasten (14) for å endre slagkraften (og hastigheten). (Men ikke mens motoren går).

Tast (14) lyser: redusert slagkraft, redusert hastighet (ca. 70%)

Tast (14) lyser ikke: maksimal slagkraft, høy hastighet (100%)

Den riktige innstillingen er en erfaringssak. Eksempel: Hvis materialet som skal bearbeides er mykt eller sprøtt eller minimal flising er viktig, skal du arbeide med "redusert slagkraft".

For bearbeiding av hardere materialer kan du bruke innstillingen "maksimal slagkraft".

7.5 Start og stopp

Kortvarig drift:

For å slå på maskinen trykkes (9) bryteren.

For å slå av slippes bryteren (9).

Permanentkobling (kun meisling ⚠:

For permanentkobling (kun ved meisling startes maskinen ved å trykke på tasten (10). (Tasten (10) lyser.)

For å koble ut trykkes tasten (10) på nytt. (Tasten (10) lyser ikke lenger.)

Ved permanentkobling fortsetter maskinen å gå selv om den blir revet ut av hendene dine.

Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

7.6 Metabo VibraTech (MVT)

Gir arbeid med redusert vibrasjon som skåner leddene.

Trykk verken for lett eller for sterkt på håndtaket bak på maskinen. I posisjonen i midten (8) reduseres vibrasjonen mest effektivt.

8. Rengjøring, vedlikehold

Derfor skal maskinen regelmessig støvsuges eller blåses godt ut med tørr luft gjennom alle luftåpningene. Før dette gjøres skal strømmen kuttes til maskinene. Bruk vernebrille og støvmaske.

Blinking - gjenstartsperre

Når strømmen kommer tilbake etter

- - - - - strømbrudd, starter maskinen ikke av seg selv pga. sikkerhetshensyn. Slå maskinen av og på igjen.

Permanent lys - overbelastning

Ved lengre tids overbelastning av maskinen begrenses effektopptaket for å hindre videre arming av motoren.

La maskinen gå på tomgang inntil den er avkjølt og elektronikksignalet slukkes.

10. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

Se side 4.

A Omfattende meiselutvalg for varierte bruksområder.

B Spesialfett (til smøring av verktøyinnstikkenden)

C Støvavsug

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning.

13. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer grunnet tekniske forbedringer.

P_1 =Nominelt effektopptak

P_2 =Utgangseffekt

n_0 = Hastighet

D_1 =Maks. bordiameter i betong med hammerbor

D_2 =Maks. bordiameter i betong med hammerborkroner

s_maks =Maksimalt slagtall

W = Enkeltslagenergi

C =Antall meiselposisjoner

m = V e k t u t e

Måleverdier iht. EN 60745.

□ Maskin med beskyttelsesklasse II

\~ Vekselstrøm

Angitte tekniske data kan variere (i henhold til de gjeldende standardene).

Utslippsverdier Disse verdiene q

Disse verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning när du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Total svingningsverdi (vektorsum tre retninger) formidlet iht. EN 60745:

a_h, HD = Svingningsemisjonsverdi (hammerboring i betong)

NORSKno

a_h, Cheq=Svingningsemisjonsverdi (meisling)

K_n,HD/Cheq=Usikkerhet (vibrasjon)

L_pA = Lydtrykknivå

L_WA = Lydeffektnivå

K_pA, K_WA = Usikkerhet (lydnivå)

L_pA(M) =målt lydtrykknivå iht 2000/14/EG i øret til bruker

L_WA(M) = målt lydeffektnivå i henhold til 2000/14/EF

L_WA(G) = garantert lydeffektnivå i henhold til 2000/14/EF

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

Original brugsanvisning

1. Overensstemmelseserklæring

- mineralsk støv fra mursten, cement og andre materialer til murværk, og

Reducerer vibrationer og skåner dermed leddene.

8. Rengøring, vedligeholdelse

Reservedelslister kan downloades på www.metabo.com.
