KHEV 540 BL - σφυρί METABO - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σφυροδράπανο και σφυρί SDS-max
Μάρκα	Metabo
Μοντέλο	KHEV 540 BL
Τροφοδοσία	Δίκτυο, 230 V ~, 50/60 Hz
Απορροφούμενη ισχύς	1500 W
Αποδιδόμενη ισχύς	750 W
Ταχύτητα χωρίς φορτίο	150 - 300 rpm
Μέγιστη συχνότητα κρούσεων	4500 κρούσεις/λεπτό
Ενέργεια ανά κρούση	10 J
Μέγιστη διάμετρος διάτρησης σε σκυρόδεμα (τρυπάνια)	40 mm
Μέγιστη διάμετρος διάτρησης σε σκυρόδεμα (κορώνα)	100 mm
Βάρος χωρίς καλώδιο	7,2 kg
Διαστάσεις (Μ x Π x Υ)	450 x 110 x 250 mm
Υποδοχή εργαλείου	SDS-max
Αριθμός θέσεων σμίλης	12
Κύριες λειτουργίες	Διάτρηση, σμίλευση, ρύθμιση ισχύος κρούσης (70% / 100%), σύστημα αντιδονήσεων Metabo VibraTech (MVT), μόνιμη ενεργοποίηση σε λειτουργία σμίλης
Ασφάλεια	Προστασία από επανεκκίνηση μετά από διακοπή ρεύματος, διακόπτης έκτακτης ανάγκης, συνιστάται διακόπτης προστασίας RCD (30 mA)
Συντήρηση και καθαρισμός	Καθαρίζετε τακτικά τις σχισμές αερισμού με αναρρόφηση ή πεπιεσμένο αέρα· αποσυνδέστε πριν από τη συντήρηση· χρησιμοποιείτε γνήσια αξεσουάρ Metabo
Ανταλλακτικά και επισκευασιμότητα	Επισκευές από εξειδικευμένο ηλεκτρολόγο ή σέρβις Metabo· λίστα ανταλλακτικών διαθέσιμη στο www.metabo.com
Γενικές πληροφορίες	Κατηγορία προστασίας II· η στάθμη θορύβου μπορεί να υπερβεί τα 80 dB(A)· φοράτε ωτοασπίδες, γυαλιά, γάντια και μάσκα προστασίας από σκόνη

Συχνές ερωτήσεις - KHEV 540 BL METABO

Πώς αλλάζω το εργαλείο (τρυπάνι ή σμίλη);

Γυρίστε το εργαλείο και ωθήστε το μέσα στην υποδοχή SDS-max μέχρι να κλειδώσει. Για να το αφαιρέσετε, τραβήξτε το κλείδωμα εργαλείου (6) προς τα πίσω και στη συνέχεια αποσύρετε το εργαλείο. Βεβαιωθείτε ότι το εργαλείο έχει στερεωθεί σωστά τραβώντας το.

Πώς ρυθμίζω το στοπ βάθους διάτρησης;

Χαλαρώστε τη βίδα με πτερύγιο (4) στην πρόσθετη λαβή, ρυθμίστε το στοπ βάθους (5) στο επιθυμητό βάθος και στη συνέχεια σφίξτε ξανά τη βίδα.

Πώς μειώνω τους κραδασμούς κατά τη χρήση;

Χρησιμοποιήστε το σύστημα Metabo VibraTech (MVT) κρατώντας το μηχάνημα από την πίσω λαβή στο σημείο της κεντρικής ζώνης (8) που επισημαίνεται. Μην σφίγγετε πολύ δυνατά ούτε πολύ χαλαρά.

Μπορώ να ρυθμίσω την ισχύ κρούσης;

Ναι, πατήστε το κουμπί (14) για να μειώσετε την ισχύ κρούσης περίπου στο 70% (το κουμπί ανάβει). Πατήστε ξανά για επιστροφή στο 100%. Αυτό επιτρέπει την εργασία σε πιο μαλακά υλικά χωρίς να τα καταστρέψετε.

Πώς χρησιμοποιώ τη λειτουργία μόνιμης ενεργοποίησης στη σμίλευση;

Στη λειτουργία σμίλευσης, πατήστε το κουμπί (10) για να ενεργοποιήσετε τη συνεχή λειτουργία (το κουμπί ανάβει). Για απενεργοποίηση, πατήστε ξανά. Προσοχή: κρατάτε πάντα το μηχάνημα και με τα δύο χέρια.

Τι κάνω αν η ηλεκτρονική ένδειξη αναβοσβήνει;

Το αναβόσβημα υποδηλώνει προστασία από επανεκκίνηση μετά από διακοπή ρεύματος. Για επαναφορά, σβήστε και ανάψτε ξανά το μηχάνημα πατώντας τη σκανδάλη.

Πώς καθαρίζω το μηχάνημα μετά τη χρήση;

Αποσυνδέστε το μηχάνημα. Αναρροφήστε ή φυσήξτε τη σκόνη μέσα από τις σχισμές αερισμού με ξηρό αέρα. Φοράτε γυαλιά προστασίας και μάσκα κατά της σκόνης. Μη χρησιμοποιείτε χημικά.

Ποια αξεσουάρ να χρησιμοποιήσω;

Χρησιμοποιείτε αποκλειστικά γνήσια αξεσουάρ Metabo SDS-max, όπως τρυπάνια, σμίλες, κορώνες και το ειδικό γράσο (κωδ. 6.31800). Συμβουλευτείτε τον κατάλογο ή το www.metabo.com.

Τι κάνω σε περίπτωση υπερφόρτωσης;

Αν η ηλεκτρονική ένδειξη (12) παραμείνει σταθερά αναμμένη, το μηχάνημα είναι υπερφορτωμένο. Αφήστε το να λειτουργεί χωρίς φορτίο μέχρι να κρυώσει και να σβήσει η ένδειξη.

Πώς αλλάζω τη θέση της σμίλης;

Τοποθετήστε τη σμίλη, γυρίστε το διακόπτη λειτουργίας (7) στην ενδιάμεση θέση N, στη συνέχεια γυρίστε τον για να φέρετε τη σμίλη στην επιθυμητή θέση. Έπειτα, γυρίστε τον διακόπτη στη θέση σμίλευσης (⚠) μέχρι να κουμπώσει.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KHEV 540 BL METABO

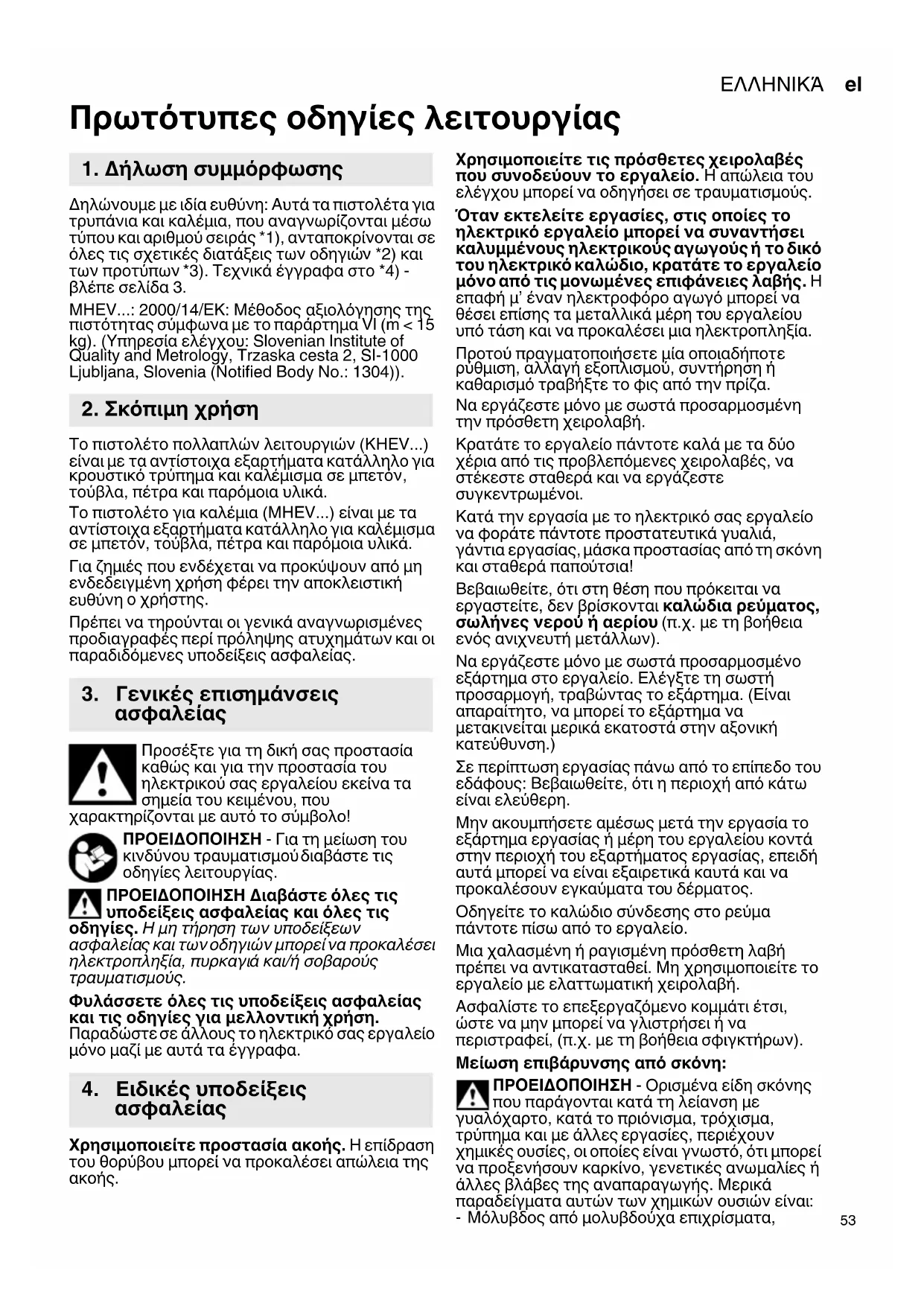

el Πρωτότυπες οδηγίες λειτουργίας 53

Πρωτότυπες οδηγίες λειτουργίας

1. Δήλωση συμμόρφωσης

Δηλώνουμε με ιδία ευθύνη: Αυτά τα πιστολέτα για τρυπάνια και καλέμια, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3.

MHEV...: 2000/14/EK: Méθοδος αξιολόγησης της πιστότητας σύμφωνα με το παράρτημα VI (m < 15 kg). (Υπηρεσία ελέγχου: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).

2. Σκόπιμη χρήση

Το πιστολέτο πολλαπλών λειτουργιών (ΚΗΕV...) είναι με τα αντίστοιχα εξαρτήματα κατάλληλο για κρουστικό τρύπημα και καλέμισμα σε μπετον, τούβλα, πέτρα και παρόμοια υλικά.

Το πιστολέτο για καλέμια (ΜΗΕV...) είναι με τα αντίστοιχα εξαρτήματα κατάλληλο για καλέμισμα σε μπετόν, τούβλα, πέτρα και παρόμοια υλικά.

Για ζημιές που ενδέχεται να προκύψουν από μη ενδεδειγμένη χρήση φέρει την αποκλειστική ευθύνη ο χρήστης.

Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας.

3. Γενικές επισημάνσεις ασφαλείας

Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που

χαρακτηρίζονται με αυτό το σύμβολο!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις

οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάσσετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα.

4. Ειδικές υποδείξεις ασφαλείας

Χρησιμοποιείτε προστασία ακοής. Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια της ακοής.

Χρησιμοποιείτε τις πρόσθετες χειρολαβές που συνοδεύουν το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.

'Отан εκτελείτε εργασίες, στις οποίες το ηλεκτρικό εργαλείο μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς ή το δικό του ηλεκτρικό καλώδιο, κρατάτε το εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής. Η επαφή μ' έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία.

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα.

Να εργάζεστε μόνο με σωστά προσαρμοσμένη την πρόσθετη χειρολαβή.

Κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερα και να εργάζεστε συγκεντρωμένοι.

Κατά την εργασία με το ηλεκτρικό σας εργαλείο να φοράτε πάντοτε προστατευτικά γυαλιά, γάντια εργασίας, μάσκα προστασίας από τη σκόνη και σταθερά παπούτσια!

Βεβαιωθείτε, ότι στη θέση που πρόκειται να εργαστείτε, δεν βρίσκονται καλώδια ρεύματος, σωλήνες νερου ή αερίου (π.χ. με τη βοήθεια ενός ανιχνευτή μετάλλων).

Να εργάζεστε μόνο με σωστά προσαρμοσμένο εξάρτημα στο εργαλείο. Ελέγξτε τη σωστή προσαρμογή, τραβώντας το εξάρτημα. (Είναι απαραίτητο, να μπορεί το εξάρτημα να μετακινείται μερικά εκατοστά στην αξονική κατεύθυνση.)

Σε περίπτωση εργασίας πάνω από το επίπεδο του εδάφους: Βεβαιωθείτε, ότι η περιοχή από κάτω είναι ελεύθερη.

Μην ακουμπήσετε αμέσως μετά την εργασία το εξάρτημα εργασίας ή μέρη του εργαλείου κοντά στην περιοχή του εξαρτήματος εργασίας, επειδή αυτά μπορεί να είναι εξαιρετικά καυτά και να προκαλέσουν εγκαύματα του δέρματος.

Οδηγείτε το καλώδιο σύνδεσης στο ρεύμα πάντοτε πίσω από το εργαλείο.

Μια χαλασμένη ή ραγισμένη πρόσθετη λαβή πρέπει να αντικατασταθεί. Μη χρησιμοποιείτε το εργαλείο με ελαττωματική χειρολαβή.

Ασφαλίστε το επεξεργαζόμενο κομμάτι έτσι, ώστε να μην μπορεί να γλιστρήσει ή να περιστραφεί, (π.χ. με τη βοήθεια σφιγκτήρων).

Μείωση επιβάρυνσης από σκόνη:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης που παράγονται κατά τη λείανση με

γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα, τρύπημα και με άλλες εργασίες, περιέχουν χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Μερικά παραδείγματα αυτών των χημικών ουσιών είναι: - Μόλυβδος από μολυβδουχα επιχρίσματα,

ΕΛΛΗΝΙΚΑει

• ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και άλλα υλικά τοιχοποιίας και
• αρσενικό και χρώμιο από χημικά επεξεργασμένο ξύλο.

Ο κίνδυνος που διατρέχετε από αυτήν την επιβάρυνση, εξαρτάται από το πόσο συχνά εκτελείτε αυτήν την εργασία. Για να μειώσετε την επιβάρυνση από αυτές τις χημικές ουσίες: Εργάζεστε σε έναν καλά αεριζόμενο χώρο φορώντας έναν εγκεκριμένο εξοπλισμό προστασίας, όπως π.χ. μάσκες προστασίας από τη σκόνη, οι οποίες είναι κατασκευασμένες έτσι, ώστε να φιλτράρουν τα μικροσκοπικά μικρά σωματίδια.

Αυτό ισχύει επίσης και για είδη σκόνης άλλων υλικών, όπως π.χ. ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες γνωστές ασθένειες είναι π.χ. αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος. Μην αφήνετε την σκόνη να εισχωρήσει στο σώμα.

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης και τους εθνικούς κανονισμούς (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον.

Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης.

Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους:

• στρέφοντας τα εξερχόμενα σωματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη,
• χρησιμοποιώντας μία εγκατάσταση αναρρόφησης καιή μία συσκευή καθαρισμού του αέρα,
• αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη.
• Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες.

5. Επισκόπηση

Βλέπε στη σελίδα 2.

1 Λαβή σύσφιγξης *
2 Κλειστή τοξωτή χειρολαβή (Πρόσθετη χειρολαβή) *
3 Πρόσθετη χειρολαβή *
4 Βίδα τύπου πεταλούδας (για τη ρύθμιση του οδηγού βάθους τρυπήματος) *
5 Οδηγός βάθους τρυπήματος *
6 Κλείδωμα του εξαρτήματος
7 Κουμπί ενεργοποίησης

8 Metabo VibraTech (MVT): Ενσωματωμένο σύστημα απόσβεσης κραδασμών
9 Πληκτροδιακόπτης
10 Πλήκτρο για συνεχή λειτουργία (μόνο στον τρόπο λειτουργίας Καλέμισμα)
11 Χειρολαβή
12 Ηλεκτρονική ενδεικτική λυχνία
13 Ένδειξη λειτουργίας (φωτεινό σήμα όταν υπάρχει τάση δικτύου)
14 Πλήκτρο για μειωμένη κρουστική ισχύ (για εργασίες σε μαλακό υλικό)

* εξαρτάται από το μοντέλο, τον εξοπλισμό

6. Έναρξη της λειτουργίας

⚠️ Πριν από τη θέση σε λειτουργία ελέγξτε αν η τάση και η συχνότητα πουαναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου.

Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA.

Χρησιμοποιείτε μόνο καλώδια επέκτασης (μπαλαντέζες) με μια ελάχιστη διατομή 1,5 mm². Τα καλώδια επέκτασης (μπαλαντέζες) πρέπει να είναι κατάλληλα για την απορροφούμενη ισχύ του εργαλείου (βλέπε στα τεχνικά στοιχεία). Σε περίπτωση χρήσης ενός τυλιχτήρα καλωδίου, ξετυλίγετε το καλώδιο πάντοτε πλήρως.

6.1 Συναρμολόγηση της κλειστής και πρόσθετης χειρολαβής

Για λόγους ασφαλείας χρησιμοποιείτε πάντοτε τη συνημμένη κλειστή χειρολαβή (2) ή την πρόσθετη χειρολαβή (3).

MHEV...:

Λύστε τον δακτύλιο σύσφιγξης, περιστρέφοντας αριστερά τη λαβή σύσφιγξης (1). Η κλειστή χειρολαβή (2) μπορεί να τοποθετηθεί στην επιθυμητή θέση και στην επιθυμητή γωνία. Σφίξτε δυνατά τη λαβή σύσφιξης.

KHEV...:

Λύστε τον δακτύλιο σύσφιγξης με αριστερή περιστροφή της πρόσθετης χειρολαβής (3). Η πρόσθετη χειρολαβή μπορεί να τοποθετηθεί στην επιθυμητή γωνία. Σφίξτε δυνατά την πρόσθετη χειρολαβή.

7. Χρήση

7.1 Ρύθμιση του οδηγού βάθους τρυπήματος (μόνο στο ΚΗΕV 5-40 BL)

Λύστε τη βίδα τύπου πεταλούδας (4). Ρυθμίστε τον οδηγό βάθους τρυπήματος (5) στο επιθυμητό βάθος τρυπήματος. Σφίξτε ξανά τη βίδα τύπου πεταλούδας (4).

7.2 Τοποθέτηση, αφαίρεση του εξαρτήματος

⚠️ Πριν την τοποθέτηση καθαρίστε το άκρο σφήνωσης του εξαρτήματος και λιπάνετε το

με το συνημμένο ειδικό γράσο (ως αξεσουάρ: αριθ. παραγγελ. 6.31800)! Χρησιμοποιείτε μόνο εξαρτήματα SDS-max!

Τοποθέτηση του εξαρτήματος:

Περιστρέψτε το εξάρτημα και σπρώξτε το μέσα μέχρι να μανταλώσει. Το εξάρτημα μανταλώνει αυτόματα.

Ελέγξτε τη σωστή προσαρμογή, τραβώντας το εξάρτημα. (Είναι απαραίτητο, να μπορεί ξάρτημα να μετακινείται μερικά εκατοστά αξονική κατεύθυνση.)

Αφαίρεση του εξαρτήματος:

Τραβήξτε το κλείδωμα του εξαρτήματος (6) στην κατεύθυνση του βέλους προς τα πίσω (a) και αφαιρέστε το εξάρτημα (b).

7.3 Ρύθμιση τρόπου λειτουργίας και θέση καλεμιού

Αποφεύγετε τις "κινήσεις μοχλού" στο εργαλείο με τοποθετημένο καλέμι.

Πατάτε το κουμπί ενεργοποίησης (7) μόνο με ακινητοποιημένο τον κινητήρα.

Περιστρέφοντας το κουμπί ενεργοποίησης (7) μπορείτε να επιλέξετε τον επιθυμητό τρόπο λειτουργίας.

Κρουστικό τρύπημα (μόνο στο ΚΗΕV...)

Καλέμισμα

Θέση για περιστροφή του καλεμιού στην επιθυμητή θέση.

Ρύθμιση θέσης καλεμιού: Το καλέμι μπορεί να μανταλώσει σε διαφορετικές θέσεις.

• Τοποθετήστε το καλέμι.
• Γυρίστε το κουμπί ενεργοποίησης (7) στην ενδιάμεση θέση Ν.
• Γυρίστε το καλέμι, ώσπου να βρεθεί στην επιθυμητή θέση.
• Γυρίστε το κουμπί ενεργοποίησης (7) στη θέση
• Γυρίστε το καλέμι, ώσπου να ασφαλίσει.

Σε περίπτωση που χρησιμοποιείτε καλέμι, λειτουργείτε το εργαλείο αποκλειστικά στον το λειτουργίας Καλέμισμα T.

7.4 Ρύθμιση της κρουστικής ισχύος

Με πάτημα του πλήκτρου (14) μπορείτε να αλλάξετε την κρουστική ισχύ (και τον αριθμό στροφών, όχι όμως όσο λειτουργεί ο κινητήρας).

Το πλήκτρο (14) ανάβει: μειωμένη κρουστική ισχύς,

Μειωμένος αριθμός στροφών (περ. 70%)

Το πλήκτρο (14) δεν ανάβει: μέγιστη κρουστική ισχύς,

Υψηλός αριθμός στροφών (100%)

Η σωστή ρύθμιση είναι θέμα εμπειρίας.

Παράδειγμα: Όταν γίνεται επεξεργασία μαλακών, εύθρυπτων υλικών ή όταν το σπάσιμο πρέπει να παραμείνει μικρό, ρυθμίστε τον διακόπτη στο “μειωμένη κρουστική ισχύς”.

Για την επεξεργασία πιο σκληρών υλικών χρησιμοποιείτε τη ρύθμιση “μεγιστη κρουστική ισχύς”.

7.5 Ενεργοποίηση/Απενεργοποίηση Σύντομη λειτουργία:

Για την ενεργοποίηση του εργαλείου πιέστε τον πληκτροδιακόπτη (9).

Για την απενεργοποίηση αφήστε τον πληκτροδιακόπτη (9) ελεύθερο.

Συνεχής λειτουργία (μόνο στον τρόπο λειτουργίας Καλεμισμα T):

Για συνεχή λειτουργία (μόνο στον τρόπο λειτουργίας Καλέμισμα) μπορεί το εργαλείο με πάτημα του πλήκτρου (10) να ενεργοποιηθεί. (Το πλήκτρο (10) ανάβει.)

Για την απενεργοποίηση του πλήκτρου (10) πατήστε ξανά. (Το πλήκτρο (10) δεν ανάβει πλέον.)

Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, όταν ξεφύγει από το χέρι. Γι' αυτό να κρατάτε το λείο πάντοτε καλά με τα δύο χέρια από τις θλεπόμενες χειρολαβές, να στέκεστε θερά και να εργάζεστε συγκεντρωμένοι.

7.6 Metabo VibraTech (MVT)

Για εργασία με μειωμένους κραδασμούς και έτσι με προστασία των αρθρώσεων.

Πιέστε το εργαλείο στην πίσω χειρολαβή όχι πολύ ελαφρά αλλά ούτε και πολύ δυνατά. Στη μεσαία θέση (8) μειώνονται οι κραδασμοί αποτελεσματικότερα.

8. Καθαρισμός, συντήρηση

Αναρροφάτε τους ρύπους στο ηλεκτρικό εργαλείο τακτικά, συχνά και πολύ καλά μέσα από όλες τις εγκοπές αερισμού ή ξεφυσάτε τους με ξηρό αέρα. Αποσυνδέστε προηγουμένως το ηλεκτρικό εργαλείο από την τροφοδοσία ενέργειας και φοράτε ταυτόχρονα γυαλιά και μάσκα προστασίας.

9. Επιδιόρθωση βλαβών

Ηλεκτρονική ενδεικτική λυχνία (12)

Αναβοσβήνει - Προστασία κατά της επανεκκίνησης Σε περίπτωση αποκατάστασης της τάσης μετά από μια διακοπή ρεύματος, για λόγους ασφαλείας, δεν ξεκινά ξανά από μόνο του το ακόμα ενεργοποιημένο εργαλείο. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία.

Ανάβει συνεχώς - Υπερφόρτωση Σε περίπτωση μιας υπερφόρτωσης του εργαλείου για μεγαλύτερο χρονικό διάστημα περιορίζεται η απορροφούμενη ισχύς και εμποδίζεται έτσι η συνέχιση της ανεπίτρεπτης θέρμανσης του κινητήρα.

Αφήστε το εργαλείο να λειτουργήσει χωρίς φορτίο, ώσπου να ψυχθεί και να σβήσει η ηλεκτρονική ενδεικτική λυχνία.

ΕΛΛΗΝΙΚΑει

10. Εξαρτήματα

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo.

Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

Βλέπε στη σελίδα 4.

Α Πλούσια συλλογή τρυπανιών και καλεμιών για τις διάφορες περιπτώσεις εφαρμογής.
B Ειδικό γράσο (για λίπανση των άκρων σφήνωσης του εξαρτήματος)
C Σύστημα αναρρόφησης σκόνης Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο.

11. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνο από ηλεκτροτεχνίτες!

Μια αντικατάσταση του καλωδίου σύνδεσης επιτρέπεται να πραγματοποιηθεί μόνο από τη Metabo ή από ένα εξουσιοδοτημένο/ συμβεβλημένο συνεργείο εξυπηρέτησης πελατών.

Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com.

12. Περιβαλλοντολογική προστασία

Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού.

Μόνο για χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρω- παϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα μεταχειρισμένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

13. Τεχνικά στοιχεία

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Με την επιφύλαξη του δικαιώματος αλλαγών λόγω τεχνικών εξελίξεων.

P₁ =Ονομαστική απορροφούμενη ισχύς
P₂ =Αποδιδόμενη ισχύς
n0 =Αριθμός στροφών χωρίς φορτίο

D₁ = Μέγιστη διάμετρος τρυπήματος σε μπετόν με τρυπάνια πιστολέτου
D₂ = Μέγιστη διάμετρος τρυπήματος σε μπετόν με κρουστικά ποτηροτρύπανα
s_max = Mγiστo aρiθ µkρo σwν
W =Ενέργεια ξεχωριστής κρούσης
C = Αριθμός θέσεων του καλεμιού
m = Βάρος χωρίς καλώδιο σύνδεσης στο ρεύμα

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745.

Μηχάνημα της κατηγορίας βαθμού προστασίας II

\~ Εναλλασσόμενο ρεύμα

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

Τιμές εκπομπών

Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη συγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί η πραγματική επιβάρυνση να είναι υψηλότερη ή χαμηλότερη. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρότερου φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα.

Συνολική τιμή κραδασμών (Διανυσματικό άθροισμα τριών διευθύνσεων) σύμφωνα με το EN 60745:

a_{h, HD} = Tιμή εκπομπής κραδασμών (κρουστικό τρύπημα σε μπετόν)

a_{h, Cheq} = Tium kpanp ncradaouw (kalemu sigma)

K_h,HD/Cheq=Avαφλa(ταντωση)

Τυπικές ηχητικές στάθμες Α:

L_pA =Στάθμη ηχητικής πίεσης

L_WA = Στάθμη ηχητικής ισχύος

K_pA, K_WA = Avασφαλα (ηητη\ σταθµη)

L_pA(M) = μετρημένη στάθμη ηχητικής πίεσης σύμφωνα με την οδηγία 2000/14/ΕΚ στο αυτί του χρήστη

L_WA(M) = µ τ ρ η µ ν η σ α θ µ η η η τ η σ σ µ φ ω ν α µ τ η ν o δ η γi a 2000/14/EK

L_WA(G) = γ γ η µ ν η σ τ α θ µ η η η τ η σ σ µ φ ω ν α µ τ η ν o δ η γa 2000/14/EK

Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A).

Φοράτε ωτοασπίδες!
