KHEV 540 BL - Martillo METABO - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato KHEV 540 BL METABO en formato PDF.
| Tipo de producto | Martillo perforador y cincelador SDS-max |
| Marca | Metabo |
| Modelo | KHEV 540 BL |
| Alimentación | Red, 230 V ~, 50/60 Hz |
| Potencia absorbida | 1500 W |
| Potencia de salida | 750 W |
| Velocidad en vacío | 150 - 300 rpm |
| Frecuencia de percusión máxima | 4500 golpes/min |
| Energía por percusión | 10 J |
| Diámetro máximo de perforación en hormigón (brocas) | 40 mm |
| Diámetro máximo de perforación en hormigón (corona) | 100 mm |
| Peso sin cable | 7,2 kg |
| Dimensiones (L x An x Al) | 450 x 110 x 250 mm |
| Portaherramientas | SDS-max |
| Número de posiciones del cincel | 12 |
| Funciones principales | Perforación, cincelado, ajuste de la potencia de percusión (70% / 100%), sistema antivibraciones Metabo VibraTech (MVT), activación permanente en modo cincel |
| Seguridad | Protección contra rearranques tras corte de corriente, parada de emergencia, interruptor de protección RCD recomendado (30 mA) |
| Mantenimiento y limpieza | Limpiar regularmente las ranuras de ventilación por aspiración o aire comprimido; desconectar antes del mantenimiento; usar accesorios originales Metabo |
| Piezas de repuesto y reparabilidad | Reparaciones por electricista calificado o servicio Metabo; lista de piezas disponible en www.metabo.com |
| Información general | Clase de protección II; nivel de ruido puede superar 80 dB(A); usar protección auditiva, gafas, guantes y mascarilla antipolvo |
Preguntas frecuentes - KHEV 540 BL METABO
Preguntas de los usuarios sobre KHEV 540 BL METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Martillo en formato PDF gratis! Encuentra tus instrucciones KHEV 540 BL - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KHEV 540 BL de la marca METABO.

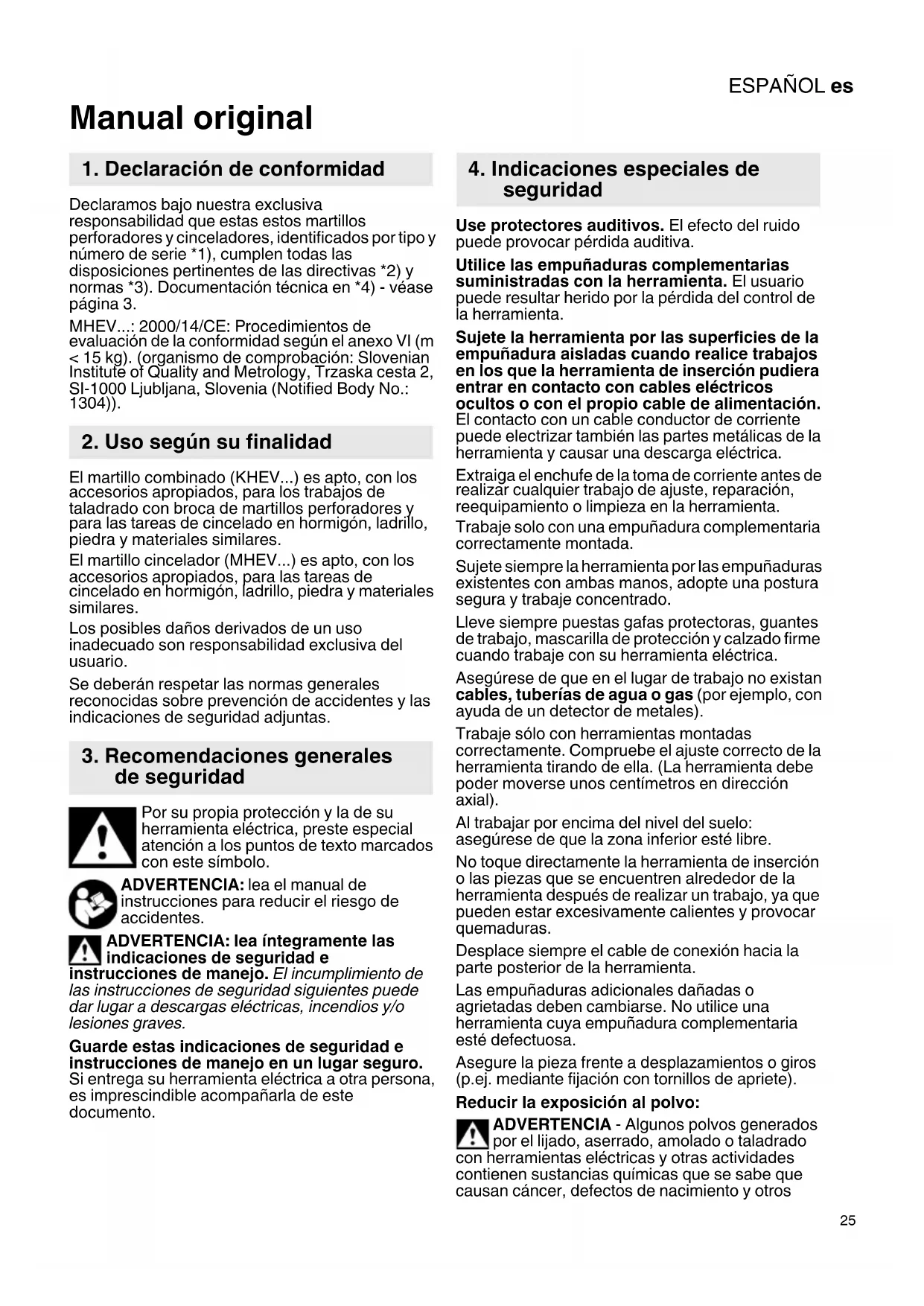

MANUAL DE USUARIO KHEV 540 BL METABO
1. Declaración de conformidad
Declaramos bajo nuestra exclusiva responsabilidad que estas estos martillos perforadores y cinceladores, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3.
MHEV...: 2000/14/CE: Procedimientos de evaluación de la conformidad según el anexo VI (m < 15 kg). (organismo de comprobación: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).
2. Uso según su finalidad
El martillo combinado (KHEV...) es apto, con los accesorios apropiados, para los trabajos de taladrado con broca de martillos perforadores y para las tareas de cincelado en hormigón, ladrillo, piedra y materiales similares.
El martillo cincelador (MHEV...) es apto, con los accesorios apropiados, para las tareas de cincelado en hormigón, ladrillo, piedra y materiales similares.
Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.
Se deberán respetar las normas generales reconocidas sobre prevención de accidentes y las indicaciones de seguridad adjuntas.
3. Recomendaciones generales de seguridad
Por su propia protección y la de su herramienta eléctrica, preste especial atención a los puntos de texto marcados con este símbolo.
ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de accidentes.
ADVERTENCIA: lea íntegramente las indicaciones de seguridad e
instrucciones de manejo. El incumplimiento de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.
Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.
4. Indicaciones especiales de seguridad
Use protectores auditivos. El efecto del ruido puede provocar pérdida auditiva.
Utilice las empuñaduras complementarias suministradas con la herramienta. El usuario puede resultar herido por la pérdida del control de la herramienta.
Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos o con el propio cable de alimentación.
El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.
Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta.
Trabaje solo con una empuñadura complementaria correctamente montada.
Sujete siempre la herramienta por las empuñaduras existentes con ambas manos, adopte una postura segura y trabaje concentrado.
Lleve siempre puestas gafas protectoras, guantes de trabajo, mascarilla de protección y calzado firme cuando trabaje con su herramienta eléctrica.
Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).
Trabaje sólo con herramientas montadas correctamente. Compruebe el ajuste correcto de la herramienta tirando de ella. (La herramienta debe poder moverse unos centímetros en dirección axial).
Al trabajar por encima del nivel del suelo: asegúrese de que la zona inferior esté libre.
No toque directamente la herramienta de inserción o las piezas que se encuentren alrededor de la herramienta después de realizar un trabajo, ya que pueden estar excesivamente calientes y provocar quemaduras.
Desplace siempre el cable de conexión hacia la parte posterior de la herramienta.
Las empuñaduras adicionales dañadas o agrietadas deben cambiarse. No utilice una herramienta cuya empuñadura complementaria esté defectuosa.
Asegure la pieza frente a desplazamientos o giros (p.ej. mediante fijación con tornillos de apriete).
Reducir la exposición al polvo:
ADVERTENCIA - Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros
ESPAÑOLes
daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son:
- Plomo procedente de pinturas a base de plomo,
- polvo mineral procedente de ladrillos y cemento, así como de otros productos de mampostería, y
- arsénico y cromo procedentes de madera tratada químicamente
El riesgo por estas exposiciones varía, dependiendo la frecuencia que ejecute este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.
Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que el polvo entre en su cuerpo.
Respete las directivas y normativas nacionales (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización.
Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se depositen en el entorno.
Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno.
Utilice un sistema de aspiración de polvo adecuado.
Reduzca la exposición al polvo:
- evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas o hacia el polvo acumulado,
- incorporando un sistema de aspiración y/o un depurador de aire,
- ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline.
- Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, ni la golpee ni la cepille.
5. Descripción general
Véase la página 2.
1 Puño tensor *
2 Mango de estribo (empuñadura complementaria) *
3 Empuñadura complementaria *
4 Tornillo de orejetas (para ajustar el tope de la profundidad de taladro) *
5 Tope de profundidad de taladro *
6 Mecanismo de enclavamiento de la herramienta
7 Interruptor
8 Metabo VibraTech (MVT): sistema de amortiguación integrado
9 interruptor
10 Botón para la conexión continua (solo en el modo de servicio de cincelado)
11 Empuñadura
12 Visualización de señal del sistema electrónico
13 Indicador de servicio (señal luminosa con la tensión de red disponible)
14 Botón para la intensidad de percusión reducida (para trabajar con material blando)
* dependiendo del modelo, dependiendo del equipamiento
6. Puesta en servicio
Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación coinciden con los datos de la red eléctrica.
Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA.
Utilice sólo cables de prolongación con un diámetro mínimo de 1,5 mm ^2 . Los cables de prolongación tienen que ser adecuados para el consumo de potencia de la herramienta (ver datos técnicos). En caso de utilizarse un enrollador de cable, desenróllelo siempre por completo.
6.1 Montaje de la empuñadura y de la empuñadura complementaria
Por razones de seguridad, utilice siempre la empuñadura (2) suministrada o la empuñadura complementaria (3).
MHEV...:
Afloje el anillo elástico girando hacia la izquierda el puño tensor (1). La empuñadura (2) puede montarse en la posición y el ángulo deseados. Apriete el puño tensor con fuerza.
KHEV...:
Afloje el anillo elástico girando hacia la izquierda la empuñadura complementaria (3). La empuñadura complementaria puede montarse en el ángulo deseado. Apriete la empuñadura adicional con fuerza.
7. Manejo
7.1 Ajuste del tope de profundidad (solo en KHEV 5-40 BL)
Soltar el tornillo de orejetas (4). Ajustar el tope de profundidad de taladro (5) a la profundidad de taladrado deseada. Ajustar nuevamente el tornillo de orejetas (4).
7.2 Montar y desmontar la herramienta
Limpie el gorrón empotrable de la herramienta antes de insertarlo y engráselo con grasa especial incluida (como accesorio: n° de pedido 6.31800). Inserte sólo herramientas SDS-max
Montar la herramienta:
Gire la herramienta e insértela hasta que encaje. La herramienta se enclava automáticamente.
Compruebe el ajuste correcto de la herramienta tirando de ella. (La herramienta debe poder moverse unos centímetros en dirección axial).
Retirar la herramienta:
Tire del mecanismo de enclavamiento (6) hacia atrás en el sentido de la flecha (a) y extraiga la herramienta (b).
7.3 Ajustar el modo de funcionamiento y la posición del cincel
Evite los movimientos de la palanca en la máquina con el cincel insertado.
Pulsar el interruptor (7) sólo durante el estado de parada del motor.
Seleccione el modo de funcionamiento deseado girando el interruptor (7).
Taladrado con broca (solo en KHEV...)
T Cincelar
N Posición para girar el cincel a la posición deseada.
Ajustar la posición del cincel: El cincel se puede bloquear en posiciones diferentes.
- Inserte el cincel.
- Gire el interruptor (7) a la posición intermedia N
- Gire el cincel hasta situarlo en la posición deseada.
- Gire el interruptor (7) hasta colocarlo en la posición T.
- Gire el cincel hasta que encaje.
Con el cincel insertado, accione la herramienta únicamente en el modo de funcionamiento Cincelar
7.4 Ajustar la intensidad de percusión
Pulsando el botón (14) puede cambiar la intensidad de percusión (y las revoluciones) (pero no con el motor en marcha).
El botón (14) se ilumina: intensidad de percusión baja, revoluciones reducidas (aprox. 70 %)
El botón (14) no se ilumina: intensidad de percusión baja, revoluciones elevadas (100 %)
El ajuste correcto es una cuestión de experiencia. Ejemplo: cuando se trabajen materiales blandos y frágiles o el nivel de ruptura se deba mantener al mínimo, trabaje con "intensidad de percusión baja".
Para trabajar materiales duros, emplee el ajuste "intensidad de percusión alta".
Funcionamiento instantáneo:
Pulse el interruptor (9) de la herramienta para ponerla en marcha.
Para desconectar, (9) soltar el interruptor.
Conexión continua (solo en el modo de servicio de cincelado).
Para la conexión continua (solo en el modo de servicio de cincelado) se puede conectar la máquina pulsando el botón (10). (el botón (10) se ilumina.)
Para desconectar, volver a pulsar el botón (10). (El botón (10) deja de iluminarse.)
En la posición de funcionamiento continuado, la máquina continuará funcionando aunque haya sido arrebatada de la mano por un tirón accidental. Por este motivo deben sujetarse las empuñaduras previstas siempre con ambas manos, adoptar una buena postura y trabajar concentrado.
7.6 Metabo VibraTech (MVT)
Para trabajar con menos vibraciones y proteger las articulaciones.
No apriete la herramienta por la empuñadura trasera con una fuerza excesiva ni tampoco insuficiente. En la posición central (8) es donde las vibraciones se reducen más.
8. Limpieza, mantenimiento
Por ello, es importante aspirar o soplar con aire seco regularmente y con esmero todas las ranuras de ventilación. Desconectar antes la herramienta eléctrica de la corriente y protegerse con gafas de protección y mascarilla antipolvo.
9. Localización de averías
Visualización de señal del sistema electrónico (12)
Parpadeo - Protección de reanudación de marcha En caso de restablecimiento de la corriente tras un corte, la herramienta, que aún está conectada no se pone en marcha por sí sola por motivos de seguridad. Desconectar la máquina y volver a conectarla.
Luces continuas - Sobrecarga En caso de sobrecarga de la máquina durante un tiempo prolongado, se limita la potencia absorbida a fin de evitar un calentamiento inadmissible del motor.
Deje funcionar la máquina en ralentí hasta que la máquina se haya enfriado y el indicador de señal electrónica se apague.
10. Accesorios
Utilice únicamente accesorios Metabo originales.
Utilizar únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones.
Véase la página 4.
A Amplia gama de brocas y cinceles para todo tipo de aplicaciones.
B Grasa especial (para el engrasado del gorrón empotrable de la herramienta)
C Sistema de aspiración de polvo
ESPAÑOLes
Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo.
11. Reparación
Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados.
La sustitución del cable de conexión sólo puede ser realizada por Metabo o un taller autorizado.
En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.
En la página web www.metabo.com puede usted descargarse las listas de repuestos.
12. Protección del medio ambiente
Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados.
Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica.
Según la directiva europea 2002/96/CE
sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.
13. Datos técnicos
Notas explicativas sobre la información de la página 3.
Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.
P_1 =Potencia de entrada nominal
P_2 =Potencia suministrada
n_0^- =Número de revoluciones en ralentí
D_1 =Diámetro máx. de taladrado en hormigón con brocas de martillos perforadores
D_2 =Diámetro máx. de taladrado en hormigón con coronas de taladrado
s_ =Número máximo de percusiones
W = Potencia de percusión individual
C = Número de posiciones del cincel
m = P e s o s
Valores de medición establecidos de acuerdo con EN 60745.
□ Aparato con categoría de protección II
\~ Corriente alterna
Las datos técnicos aquí indicados están sujetos a rangos de tolerancia (conforme a las normas vigentes).
Valores de emisiones
Estos valores permiten evaluar las emisiones de la herramienta eléctrica y la comparación de diferentes herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el usuario, p. ej. medidas organizativas.
Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745:
a_h, HD =Valor de emisión de vibraciones (taladrado con broca de martillos perforadores en hormigón)
a_h, Cheq = Valor de emisión de vibraciones (cincelado)
K_h,HD/Cheq/D = Inseguridad (vibración)
Niveles acústicos típicos compensados A:
L_pA =Nivel de intensidad acústica
L_WA^pH =Nivel de potencia acústica
K_pA, K_WA=Inseguridad (nivel acústico)
L_pA(M) =nivel de ruido medido según 2000/14/CE en el oído del usuario
L_WA(M) = Nivel de potencia acústica medido según 2000/14/CE
L_WA(G) = Nivel de potencia acústica garantizado según 2000/14/CE
Al trabajar, el nivel de ruido puede superar los 80 dB(A).
¡Usar protección auditiva!
i n c a b l e d
Manual original
