Tipo de producto	Martillo perforador inalámbrico
Marca	Metabo
Modelo	KHA 18 LTX BL 24 Quick Set ISA
Tensión nominal	18 V
Tipo de batería	Li-Ion, sistema CAS (Cordless Alliance System)
Capacidad de perforación (hormigón)	24 mm
Motor	Brushless (sin escobillas)
Modos de funcionamiento	Perforación, perforación con percusión, cincelado
Portaherramientas	SDS-Plus
Sistema de cambio de herramienta	Quick Set ISA (cambio rápido sin llave)
Velocidad en vacío	0 - 1200 rpm
Frecuencia de percusión	0 - 5000 gpm
Energía de percusión	2,4 J
Peso	3,2 kg (con batería)
Iluminación	LED integrado
Empuñadura	Empuñadura ergonómica antivibración
Variador de velocidad	Sí, electrónico
Freno motor	Sí
Bloqueo de husillo	Sí
Protección antiarranque	Sí
Mantenimiento	Limpiar regularmente las ranuras de ventilación; almacenar en un lugar seco
Reparabilidad	Servicio posventa Metabo; piezas de repuesto disponibles a través de la red CAS
Contenido del paquete	1 batería 18 V, cargador rápido, maletín de transporte

Preguntas frecuentes - KHA 18 LTX BL 24 Quick Set ISA METABO

¿Cómo cambiar la broca en el Metabo KHA 18 LTX BL 24 Quick Set ISA?

Utilice el sistema Quick Set ISA: tire del manguito hacia atrás, inserte la broca SDS-Plus hasta el tope, luego suelte el manguito. Verifique que la herramienta esté bien bloqueada.

¿Qué baterías son compatibles con este martillo?

El KHA 18 LTX BL 24 Quick Set ISA utiliza baterías Metabo o CAS (Cordless Alliance System) de 18 V, preferiblemente Li-Ion con capacidad de 2 a 10 Ah.

¿Puedo usar este martillo para perforar metal?

Sí, en modo perforación sin percusión. Use una broca HSS adecuada y una velocidad moderada. El variador electrónico permite ajustar la velocidad.

¿Cómo activar el modo cincelado?

Gire el anillo de selección de modos al símbolo de cincel (martillo solo). La herramienta se puede usar para cincelado ligero, por ejemplo, para quitar baldosas.

¿Qué hacer si la batería no se carga?

Verifique que el cargador esté enchufado y que la batería esté insertada correctamente. Si el indicador de advertencia parpadea, la batería puede estar defectuosa o fuera del rango de temperatura (0-50 °C).

¿Cómo limpiar y mantener la herramienta?

Limpie las ranuras de ventilación con un cepillo suave. Limpie la carcasa con un paño húmedo. No use disolventes. Almacene en un lugar seco y libre de heladas.

¿Qué tipos de brocas puedo usar?

Use brocas SDS-Plus: brocas de percusión, cinceles, sierras de campana. El portaherramientas también acepta adaptadores para mandriles estándar.

¿Cómo cambiar la batería durante el uso?

Presione los dos botones laterales de la batería y tire hacia abajo para retirarla. Inserte una batería nueva deslizándola hasta que haga clic.

¿Este martillo está equipado con un freno motor?

Sí, el freno motor detiene rápidamente la broca después de soltar el interruptor, mejorando la seguridad y la precisión.

¿Dónde puedo encontrar piezas de repuesto o reparar el aparato?

Contacte al servicio posventa de Metabo a través de www.metabo.com o un distribuidor autorizado. Las piezas de repuesto están disponibles a través de la red CAS.

MANUAL DE USUARIO KHA 18 LTX BL 24 Quick Set ISA METABO

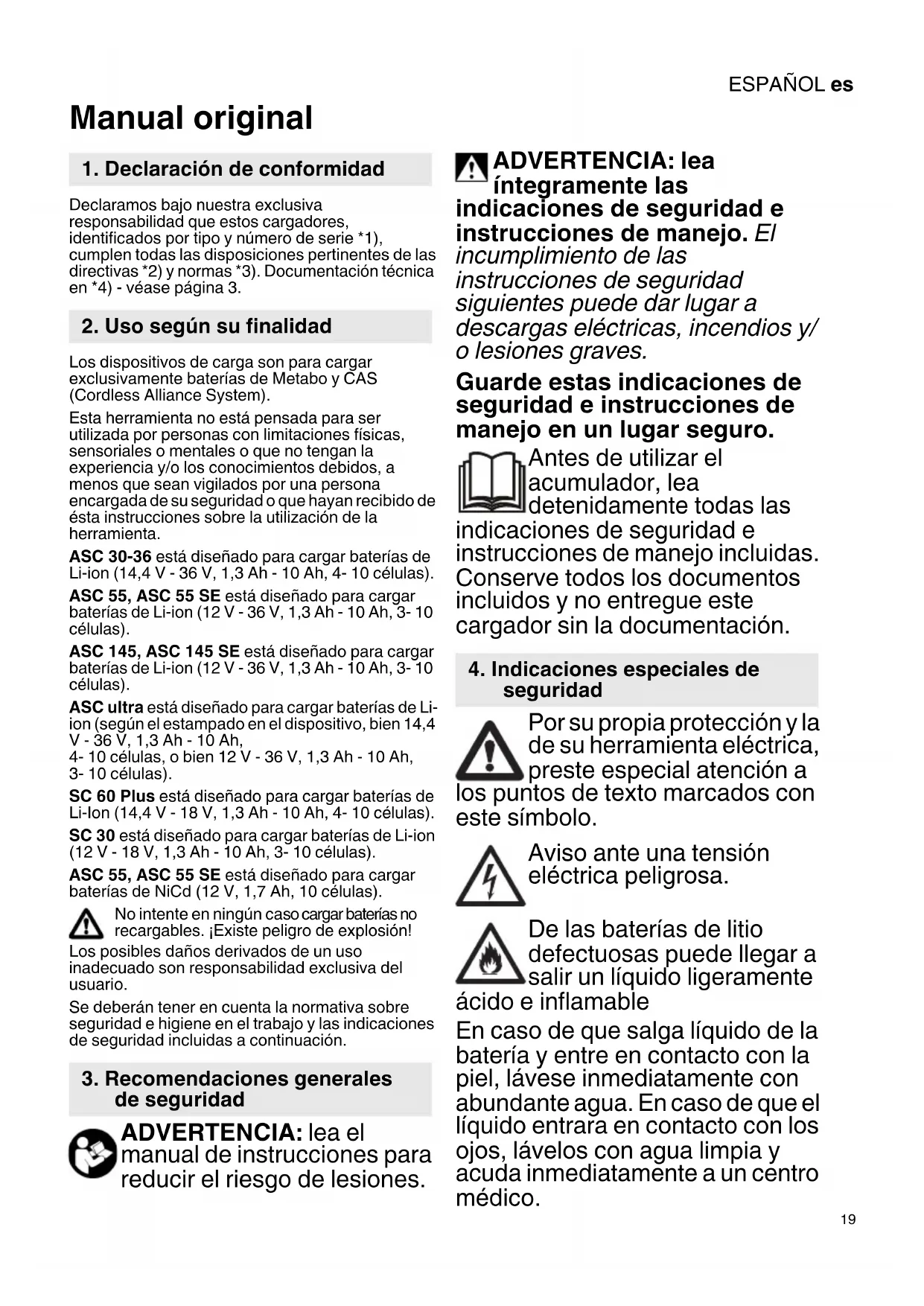

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que estos cargadores, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3.

2. Uso según su finalidad

Los dispositivos de carga son para cargar exclusivamente baterías de Metabo y CAS (Cordless Alliance System).

Esta herramienta no está pensada para ser utilizada por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta.

ASC 30-36 está diseñado para cargar baterías de Li-ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 células).

ASC 55, ASC 55 SE está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 células).

ASC 145, ASC 145 SE está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 células).

ASC ultra está diseñado para cargar baterías de Li-ion (según el estampado en el dispositivo, bien 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 células, o bien 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 células).

SC 60 Plus está diseñado para cargar baterías de Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 células).

SC 30 está diseñado para cargar baterías de Li-ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 células).

ASC 55, ASC 55 SE está diseñado para cargar baterías de NiCd (12 V, 1,7 Ah, 10 células).

No intente en ningún caso cargar baterías no recargables. ¡Existe peligro de explosión!

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Se deberán tener en cuenta la normativa sobre seguridad e higiene en el trabajo y las indicaciones de seguridad incluidas a continuación.

3. Recomendaciones generales de seguridad

ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de lesiones.

ADVERTENCIA: lea íntegramente las

indicaciones de seguridad e instrucciones de manejo. El

incumplimiento de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/ o lesiones graves.

Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro.

Antes de utilizar el acumulador, lea detenidamente todas las indicaciones de seguridad e instrucciones de manejo incluidas. Conserve todos los documentos incluidos y no entregue este cargador sin la documentación.

4. Indicaciones especiales de seguridad

Por su propia protección y la de su herramienta eléctrica, preste especial atención antos de texto marcados con ímbolo.

Aviso ante una tensión eléctrica peligrosa.

De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente e inflamable

En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

ESPAÑOLes

No recargue un acumulador completamente cargado.

Únicamente para uso en interiores.

Mantenga el cargador alejado de la humedad.

Bajo ningún concepto está permitido que los niños utilicen el aparato.

Vigile a los niños para asegurarse de que no juegan con el aparato.

Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo.

Guarde el cargador fuera del alcance de los niños.

En caso de emisión de humos o de fuego, desconecte inmediatamente el cargador de la red eléctrica.

No sitúe ningún objeto en la rejilla de ventilación del cargador, existe peligro de sufrir una descarga eléctrica o un cortocircuito.

No utilice acumuladores defectuosos.

No cargar baterías con cargadores AIR COOLED en áreas con alta carga de polvo metálico.

5. Descripción general

Véase la página 2. Las figuras son ilustrativas para todos los aparatos.

1 Acumulador (no incluido en el volumen de suministro)
2 Asiento deslizable
3 Indicador de servicio
4 Indicador de aviso

6. Puesta en servicio

Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación coinciden con los datos de la red eléctrica. Dispositivos como este, que generan corriente continua, podrían influir sobre los interruptores de protección diferencial sencillos. Utilice el tipo F o superior con una corriente de desconexión máxima de 30 mA.

Antes de poner en marcha el cargador, asegúrese de que las rejillas de ventilación no estén cubiertas. La distancia mínima a otros objetos debe ser superior a 5 cm.

6.1 Autoverificación

Enchufe el cable al enchufe de red.

El indicador de aviso (4) y el indicador de servicio (3) se iluminan de modo consecutivo durante aprox. 1 segundo, el ventilador incorporado funciona durante aprox. 5 segundos.

7. Uso

7.1 Carga del acumulador

Deslizar el acumulador completamente, hasta el tope, sobre el asiento corredizo (2).

El indicador de servicio (3) parpadea.

Advertencia: para que los acumuladores de Li-Ion puedan indicar su estado de carga, retire primero la batería del cargador y, a continuación, pulse la tecla del acumulador.

7.2 Carga de compensación

Cuando la batería termina de cargarse, el cargador pasa automáticamente al estado de carga de compensación.

El acumulador puede permanecer en el cargador y estar así siempre listo para el funcionamiento.

El indicador de servicio (3) está encendido continuamente.

8. Fallo

8.1 El indicador de aviso (4) se ilumina de forma continua

El acumulador no se carga. La temperatura es demasiado alta o baja. Si la temperatura de la batería está entre 0 °C y 50 °C, el proceso de carga comenzará automáticamente.

8.2 El indicador de aviso (4) parpadea

- Acumulador defectuoso. Extraiga el acumulador del cargador inmediatamente.

- El acumulador no se desplaza correctamente sobre el asiento corredero (2). Véase el capítulo 7.1.

9. Reparación

Todas las reparaciones en el cargador deberán llevarse a cabo exclusivamente por técnicos especialistas.

En caso de que el cable de alimentación de red de este aparato esté dañado, sólo el fabricante, su servicio de atención al cliente o una persona debidamente cualificada deberá sustituirlo con el propósito de evitar situaciones que entrañen peligro para el usuario.

En caso de tener cargadores de Metabo que necesiten ser reparados, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

10. Protección del medio ambiente

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados.

Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/UE

sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.

11. Datos técnicos

Véase la página 3.

U = Margen de tensiones del acumulador

C = Capacidad del acumulador

I_C = Corriente de carga,

t = tiempo de carga 1) Los tiempos de carga reales pu

¹⁾ Los tiempos de carga reales pueden ser diferentes de los datos proporcionados en función de la capacidad residual así como de la temperatura del acumulador.

Temperatura ambiental recomendada durante el almacenamiento: de 0 °C a 40 °C

Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.

Aparato con categoría de protección II

\~ Corriente alterna
