Toote tüüp	Akukuvasar
Mark	Metabo
Mudel	KHA 18 LTX BL 24 Quick Set ISA
Nimipinge	18 V
Aku tüüp	Li-Ion, CAS (Cordless Alliance System) süsteem
Puurimisvõime (betoon)	24 mm
Mootor	Brushless (harjadeta)
Töörežiimid	Puurimine, löökpuurimine, meiseldamine
Tööriistahoidik	SDS-Plus
Tööriista vahetussüsteem	Quick Set ISA (kiirvahetus ilma võtmeta)
Tühikäigu pöörlemissagedus	0 - 1200 p/min
Löögisagedus	0 - 5000 l/min
Löögienergia	2,4 J
Kaal	3,2 kg (koos akuga)
Valgustus	Sisseehitatud LED
Käepide	Ergonoomiline vibratsioonivastane käepide
Pöörlemiskiiruse regulaator	Jah, elektrooniline
Mootoripidur	Jah
Spindli lukustus	Jah
Käivitustõkis	Jah
Hooldus	Puhastage regulaarselt ventilatsiooniavasid; hoidke kuivas kohas
Parandatavus	Metabo müügijärgne teenindus; varuosad saadaval CAS võrgustiku kaudu
Tarne sisu	1 aku 18 V, kiirlaadija, transpordikarp

Korduma kippuvad küsimused - KHA 18 LTX BL 24 Quick Set ISA METABO

Kuidas vahetada otsikut Metabo KHA 18 LTX BL 24 Quick Set ISA puhul?

Kasutage Quick Set ISA süsteemi: tõmmake puks tahapoole, sisestage SDS-Plus otsik kuni piirikuni, seejärel vabastage puks. Kontrollige, et tööriist on kindlalt lukustatud.

Millised akud sobivad selle vasaraga?

KHA 18 LTX BL 24 Quick Set ISA kasutab Metabo või CAS (Cordless Alliance System) 18 V akusid, eelistatavalt Li-Ion mahutavusega 2–10 Ah.

Kas ma saan seda vasara kasutada metalli puurimiseks?

Jah, puurimisrežiimis ilma löögita. Kasutage sobivat HSS-puuritera ja mõõdukat kiirust. Elektrooniline kiiruse regulaator võimaldab kiirust reguleerida.

Kuidas aktiveerida meiseldamisrežiim?

Pöörake režiimi valiku rõngas meisli sümbolile (ainult vasar). Seejärel saab tööriista kasutada kergeks meiseldamiseks, näiteks plaatide eemaldamiseks.

Mida teha, kui aku ei lae?

Kontrollige, kas laadija on vooluvõrku ühendatud ja aku on korralikult sisestatud. Kui hoiatuslamp vilgub, võib aku olla vigane või temperatuurivahemikust väljas (0–50 °C).

Kuidas tööriista puhastada ja hooldada?

Puhastage ventilatsiooniavasid pehme harjaga. Pühkige korpust niiske lapiga. Ärge kasutage lahusteid. Hoidke kuivas kohas, kaitstuna külma eest.

Milliseid otsikuid saan kasutada?

Kasutage SDS-Plus otsikuid: löökpuuriterad, meislid, kellasaelõikurid. Tööriistahoidik võtab vastu ka adaptereid tavaliste padrunite jaoks.

Kuidas vahetada akut kasutamise ajal?

Vajutage aku kahte külgnuppu ja tõmmake see eemaldamiseks alla. Sisestage uus aku, lükates seda kuni klõpsuni.

Kas sellel vasara on mootoripidur?

Jah, mootoripidur peatab otsiku kiiresti pärast lüliti vabastamist, parandades ohutust ja täpsust.

Kust leida varuosasid või lasta seadet parandada?

Võtke ühendust Metabo müügijärgse teenindusega veebisaidil www.metabo.com või volitatud edasimüüjaga. Varuosad on saadaval CAS võrgustiku kaudu.

KASUTUSJUHEND KHA 18 LTX BL 24 Quick Set ISA METABO

et Algupärane kasutusjuhend 63

It Originali instrukcija 66

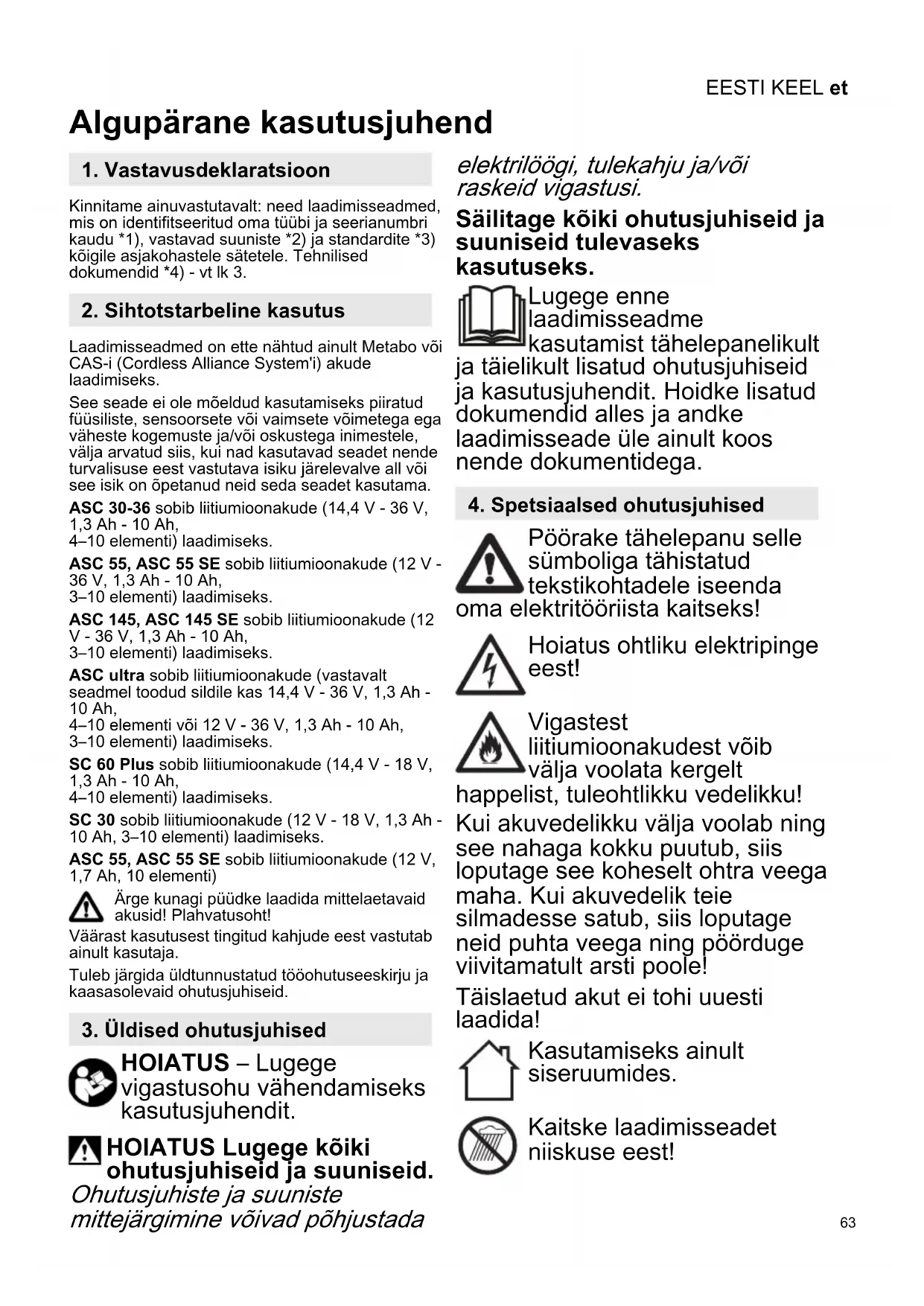

Algupärane kasutusjuhend

1. Vastavusdeklaratsioon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud oma tüübi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) köigile asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 3.

2. Sihtotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo või CAS-i (Cordless Alliance System'i) akude laadimiseks.

See seade ei ole möeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ega väheste kogemuste ja/või oskustega inimestele, välja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelevalve all või see isik on õpetanud neid seda seadet kasutama.

ASC 30-36 sobib liitiumioonakude (14,4 V - 36 V, 1,3 Ah - 10 Ah,

4–10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 145, ASC 145 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC ultra sobib liitiumioonakude (vastavalt seadmel toodud sildile kas 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4–10 elementi või 12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

SC 60 Plus sobib liitiumioonakude (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4–10 elementi) laadimiseks.

SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumioonakude (12 V, 1,7 Ah, 10 elementi)

Ärge kunagi püüdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine võivad põhjustada

elektrilöögi, tulekahju ja/või raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tähelepanelikult ikult lisatud ohutusjuhiseid utusjuhendit. Hoidke lisatud endid alles ja andke isseade üle ainult koos dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda lektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest võib välja voolata kergelt list, tuleohtlikku vedelikku!

Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

EESTI KEELet

Ärge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jälgida, et veenduda, et nad ei mängi seadmega.

Hoidke lapsed eemal laadimisseadmest või tööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kättesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Ärge pange mingeid esemeid laadimisseadme öhustuspiludesse – elektrilöögi vöi lühise oht!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA laadimisseadmega akusid.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad näitlikult köigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Töönäidik
4 Hoiatusnäidik

6. Kasutuselevõtmine

Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus vastavad teie vooluvõrgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed võivad mõjutada lihtsaid rikkevoolu-kaitselüliteid. Kasutage tüüp F või paremaid kaitselüliteid maksimaalse rakendusvooluga 30 mA.

Veenduge enne laadimisseadme kasutuselevõtmist, et seadme õhustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Ühendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja töönäidik (3) süttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilaator töötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lükake aku täielikult, st kuni piirikuni lükandalusele (2).

Töönäidik vilgub (3).

Märkus: Liitiumioonakude puhul laadimistaseme näitamiseks tuleb aku esmalt laadimisseadmest välja võtta ja seejärel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on löppenud, lülitub laadimisseade automaatselt ümber säilituslaadimisele.

Aku võib jääda laadimisseadmesse ja on seega kasutusvalmis.

Töönäidik (3) põleb pidevalt.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga kõrge/madal. Kui aku temperatuur on vahemikus 0 °C kuni 50 °C, algab laadimistoiming automaatselt.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Võtke aku kohe laadimisseadmest välja.
• Akut ei lükatud öigesti (2) lükandalusele. Vt peatükki 7.1.

9. Remont

Elektritööriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja või tootja klienditeenindus või sarnane kvalifitseeritud isik selle ohu vältimiseks välja vahetama.

Remonti vajavate Metabo elektritööriistadega pöörduge palun Metabo lähimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja ümbertöötlemiseks.

Ainult EÜ-riikide puhul: ärge visake elektri-tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning siseriik-likesse öigusaktidesse ülevötmise kohta tuleb kasutatud elektritööriistad koguda eraldi kokku ja võtta ringlusse keskkonnasõbralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevahemikud

C = aku mahtuvus

I_c = laadimisvool

t = laadimisaeg

1) sõltuvalt aku jääkmahtuvusest ja temperatuurist võivad tegelikud laadimisajad kalduda esitatud andmetest kõrvale.

Ümbritseva keskkonna soovitatav temperatuur laadimisel: 0 °C kuni 40 °C.

Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.

Seade kaitseklassiga II

\~ Vahelduvvool
