Toote tüüp	Juhtmevaba vasarpuurmasin
Kaubamärk	Metabo
Mudel	KH 18 LTX BL 24 Q Set ISA
Aku pinge	18 V
Aku tüüp	Li-Ion
Soovitatav aku mahutavus	2,0 - 10,0 Ah
Mootori tehnoloogia	Harjadeta (Brushless)
Tühikäigu pöörlemissagedus	0 - 1100 p/min
Löögisagedus	0 - 4800 lööki/min
Löögienergia	2,4 J (EPTA)
Puurimisvõime (betoon)	24 mm
Puurimisvõime (teras)	13 mm
Puurimisvõime (puit)	30 mm
Padrun	Automaatne padrun (Keyless)
Kaal (ilma akuta)	1,7 kg
Pikkus	310 mm
Laius	80 mm
Kõrgus	230 mm
Toiteallikas	Li-Ion 18 V aku (ühilduv CAS-iga)
Laadija kaasas	Jah, kiirlaadija (vastavalt komplektile)
Peamised funktsioonid	Puurimine, löökpuurimine, meiseldamine
Ohutus	Ohutus sidur, elektrooniline ülekoormuskaitse, aku väljalülitus ülekuumenemise korral
Hooldus ja puhastus	Puhastage ventilatsiooniavasid harjaga; hoida kuivas kohas
Varuosad ja remonditavus	Varuosad saadaval Metabo teeninduskeskuses; remont ainult kvalifitseeritud personali poolt
Üldteave	Kaitseklassi II seade; ühilduv CAS-süsteemiga (Cordless Alliance System)

Korduma kippuvad küsimused - KH 18 LTX BL 24 Q Set ISA METABO

Millist akut kasutada KH 18 LTX BL 24 Q-ga?

Kasutage Metabo või CAS 18 V Li-Ion akut mahutavusega 2,0–10,0 Ah. 12 V akud ei sobi selle mudeliga.

Kuidas akut laadida?

Sisestage aku lõpuni kaasasolevasse laadijasse, kuni see fikseerub. Laadimise ajal vilgub kontrolltuli. Kui aku on täielikult laetud, põleb tuli pidevalt. Laadija lülitub seejärel hooldusrežiimi.

Mida teha, kui hoiatustuli vilgub?

Hoiatustule (4) vilkumine näitab akut, mis on defektne või valesti sisestatud. Eemaldage aku ja kontrollige selle seisukorda. Kui see on defektne, ärge seda laadige ja võtke ühendust teeninduskeskusega.

Kas ma võin vasart pidevalt kasutada?

Jah, harjadeta mootor ja elektrooniline kaitse võimaldavad intensiivset kasutamist. Kuid laske tööriistal jahtuda, kui temperatuur muutub liiga kõrgeks. Laadija katkestab laadimise, kui aku temperatuur ületab 50 °C.

Kuidas padrunit vahetada?

Mudel KH 18 LTX BL 24 Q on varustatud automaatse padruniga (keyless). Tarviku vahetamiseks keerake padruni rõngast käsitsi. Lisatööriistu pole vaja.

Millised tarvikud on ühilduvad?

Kõik padrunile sobivad kuus- või silindrikujulise varrega puurid ja meisliotsikud. Kasutage Metabo või samaväärse kvaliteediga tarvikuid. CAS-süsteem võimaldab akusid jagada teiste seeria tööriistadega.

Kuidas seadet puhastada?

Puhastage regulaarselt ventilatsiooniavasid pehme harjaga, et vältida ülekuumenemist. Pühkige korpust niiske lapiga. Ärge kasutage agressiivseid puhastusvahendeid. Hoida kuivas kohas, lastele kättesaamatus kohas.

Mida teha aku ülekuumenemise korral?

Kui hoiatustuli (4) põleb pidevalt, on aku liiga kuum või liiga külm. Oodake, kuni see jõuab vahemikku 0 °C kuni 50 °C. Laadimine jätkub automaatselt.

Kas tööriist on kaitstud ülekoormuse eest?

Jah, sellel on ohutus sidur puuri kinnikiilumise korral, samuti elektrooniline kaitse ülekoormuse ja aku sügavtühjenemise eest. See pikendab seadme eluiga.

Kust leian varuosi?

Võtke ühendust oma Metabo edasimüüja või teeninduskeskusega. Varuosad on saadaval Metabo võrgustiku kaudu. Remonti tohivad teha ainult kvalifitseeritud töötajad, et tagada ohutus.

KASUTUSJUHEND KH 18 LTX BL 24 Q Set ISA METABO

et Algupärane kasutusjuhend 63

It Originali instrukcija 66

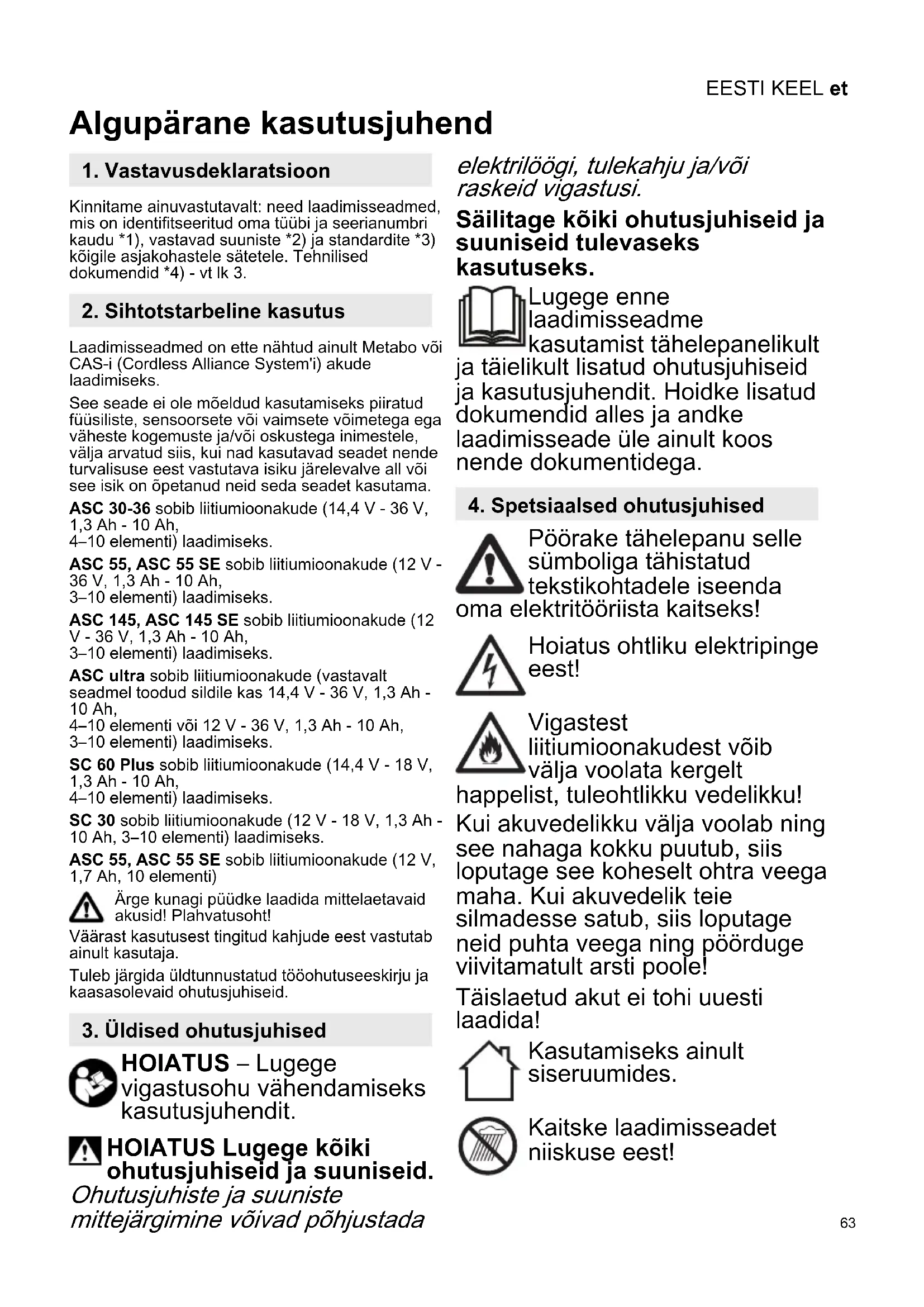

Algupärane kasutusjuhend

1. Vastavusdeklaratsioon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud oma tüübi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) köigile asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 3.

2. Sihtotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo või CAS-i (Cordless Alliance System'i) akude laadimiseks.

See seade ei ole möeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ega väheste kogemuste ja/või oskustega inimestele, välja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelevalve all või see isik on õpetanud neid seda seadet kasutama.

ASC 30-36 sobib liitiumioonakude (14,4 V - 36 V, 1,3 Ah - 10 Ah,

4–10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 145, ASC 145 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC ultra sobib liitiumioonakude (vastavalt seadmel toodud sildile kas 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4–10 elementi või 12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

SC 60 Plus sobib liitiumioonakude (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4–10 elementi) laadimiseks.

SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumioonakude (12 V, 1,7 Ah, 10 elementi)

Ärge kunagi püüdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine võivad põhjustada

elektrilöögi, tulekahju ja/või raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tähelepanelikult ikult lisatud ohutusjuhiseid utusjuhendit. Hoidke lisatud endid alles ja andke isseade üle ainult koos dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda lektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest võib välja voolata kergelt list, tuleohtlikku vedelikku!

Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

EESTI KEELet

Ärge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jälgida, et veenduda, et nad ei mängi seadmega.

Hoidke lapsed eemal laadimisseadmest või tööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kättesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Ärge pange mingeid esemeid laadimisseadme öhustuspiludesse – elektrilöögi vöi lühise oht!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA laadimisseadmega akusid.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad näitlikult köigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Töönäidik
4 Hoiatusnäidik

6. Kasutuselevõtmine

Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus vastavad teie vooluvõrgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed võivad mõjutada lihtsaid rikkevoolu-kaitselüliteid. Kasutage tüüp F või paremaid kaitselüliteid maksimaalse rakendusvooluga 30 mA.

Veenduge enne laadimisseadme kasutuselevõtmist, et seadme õhustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Ühendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja töönäidik (3) süttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilaator töötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lükake aku täielikult, st kuni piirikuni lükandalusele (2).

Töönäidik vilgub (3).

Märkus: Liitiumioonakude puhul laadimistaseme näitamiseks tuleb aku esmalt laadimisseadmest välja võtta ja seejärel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on löppenud, lülitub laadimisseade automaatselt ümber säilituslaadimisele.

Aku võib jääda laadimisseadmesse ja on seega kasutusvalmis.

Töönäidik (3) põleb pidevalt.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga kõrge/madal. Kui aku temperatuur on vahemikus 0 °C kuni 50 °C, algab laadimistoiming automaatselt.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Võtke aku kohe laadimisseadmest välja.
• Akut ei lükatud öigesti (2) lükandalusele. Vt peatükki 7.1.

9. Remont

Elektritööriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja või tootja klienditeenindus või sarnane kvalifitseeritud isik selle ohu vältimiseks välja vahetama.

Remonti vajavate Metabo elektritööriistadega pöörduge palun Metabo lähimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja ümbertöötlemiseks.

Ainult EÜ-riikide puhul: ärge visake elektri-tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning siseriik-likesse öigusaktidesse ülevötmise kohta tuleb kasutatud elektritööriistad koguda eraldi kokku ja võtta ringlusse keskkonnasõbralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevahemikud

C = aku mahtuvus

I_c = laadimisvool

t = laadimisaeg

1) sõltuvalt aku jääkmahtuvusest ja temperatuurist võivad tegelikud laadimisajad kalduda esitatud andmetest kõrvale.

Ümbritseva keskkonna soovitatav temperatuur laadimisel: 0 °C kuni 40 °C.

Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.

Seade kaitseklassiga II

\~ Vahelduvvool
