Typ produktu	Młot udarowy bezprzewodowy
Marka	Metabo
Model	KH 18 LTX BL 24 Q Set ISA
Napięcie akumulatora	18 V
Typ akumulatora	Li-Ion
Zalecana pojemność akumulatora	2,0 - 10,0 Ah
Technologia silnika	Bezszczotkowy
Prędkość obrotowa na biegu jałowym	0 - 1100 tr/min
Częstotliwość udarów	0 - 4800 udarów/min
Energia udaru	2,4 J (EPTA)
Zdolność wiercenia (beton)	24 mm
Zdolność wiercenia (stal)	13 mm
Zdolność wiercenia (drewno)	30 mm
Uchwyt	Uchwyt samozaciskowy (bezkluczykowy)
Waga (bez akumulatora)	1,7 kg
Długość	310 mm
Szerokość	80 mm
Wysokość	230 mm
Zasilanie	Akumulator Li-Ion 18 V (kompatybilny z CAS)
Ładowarka w zestawie	Tak, szybka ładowarka (w zależności od zestawu)
Główne funkcje	Wiercenie, wiercenie udarowe, dłutowanie
Bezpieczeństwo	Sprzęgło bezpieczeństwa, elektroniczna ochrona przed przeciążeniem, wyłączenie akumulatora w przypadku przegrzania
Konserwacja i czyszczenie	Czyścić szczeliny wentylacyjne pędzlem; przechowywać w suchym miejscu
Części zamienne i naprawialność	Części dostępne w serwisie Metabo; naprawy wyłącznie przez wykwalifikowany personel
Informacje ogólne	Urządzenie klasy ochronności II; kompatybilne z systemem CAS (Cordless Alliance System)

Często zadawane pytania - KH 18 LTX BL 24 Q Set ISA METABO

Jaki akumulator używać z KH 18 LTX BL 24 Q?

Używaj akumulatora Li-Ion Metabo lub CAS 18 V, o pojemności 2,0–10,0 Ah. Akumulatory 12 V nie są odpowiednie do tego modelu.

Jak naładować akumulator?

Włóż akumulator do dostarczonej ładowarki, aż do zatrzaśnięcia. Wskaźnik kontrolny miga podczas ładowania. Po całkowitym naładowaniu wskaźnik świeci światłem ciągłym. Ładowarka przechodzi wtedy w tryb podtrzymania.

Co zrobić, gdy miga wskaźnik ostrzegawczy?

Miganie wskaźnika ostrzegawczego (4) wskazuje na uszkodzony lub nieprawidłowo włożony akumulator. Wyjmij akumulator i sprawdź jego stan. Jeśli jest uszkodzony, nie ładuj go i skontaktuj się z serwisem.

Czy mogę używać młota w sposób ciągły?

Tak, bezszczotkowy silnik i ochrona elektroniczna umożliwiają intensywną pracę. Jednak pozostaw narzędzie do ostygnięcia, jeśli temperatura stanie się zbyt wysoka. Ładowarka przerywa ładowanie, jeśli akumulator przekroczy 50 °C.

Jak wymienić uchwyt?

Model KH 18 LTX BL 24 Q wyposażony jest w uchwyt samozaciskowy (bezkluczykowy). Aby wymienić akcesorium, ręcznie obróć pierścień uchwytu. Nie są potrzebne żadne dodatkowe narzędzia.

Jakie akcesoria są kompatybilne?

Wszystkie wiertła i dłuta z trzonkiem sześciokątnym lub cylindrycznym pasujące do uchwytu. Używaj akcesoriów Metabo lub równoważnej jakości. System CAS umożliwia współdzielenie akumulatorów z innymi narzędziami z serii.

Jak czyścić urządzenie?

Regularnie czyść szczeliny wentylacyjne miękką szczotką, aby uniknąć przegrzania. Wytrzyj obudowę wilgotną szmatką. Nie używaj agresywnych środków. Przechowuj w suchym miejscu, poza zasięgiem dzieci.

Co zrobić w przypadku przegrzania akumulatora?

Jeśli wskaźnik ostrzegawczy (4) świeci światłem ciągłym, akumulator jest zbyt gorący lub zbyt zimny. Poczekaj, aż jego temperatura wróci do zakresu 0–50 °C. Ładowanie zostanie wznowione automatycznie.

Czy narzędzie jest chronione przed przeciążeniem?

Tak, posiada sprzęgło bezpieczeństwa w przypadku zablokowania wiertła oraz elektroniczną ochronę przed przeciążeniem i głębokim rozładowaniem akumulatora. To wydłuża żywotność urządzenia.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z lokalnym sprzedawcą Metabo lub serwisem. Części zamienne są dostępne w sieci Metabo. Naprawy muszą być wykonywane przez wykwalifikowany personel, aby zapewnić bezpieczeństwo.

INSTRUKCJA OBSŁUGI KH 18 LTX BL 24 Q Set ISA METABO

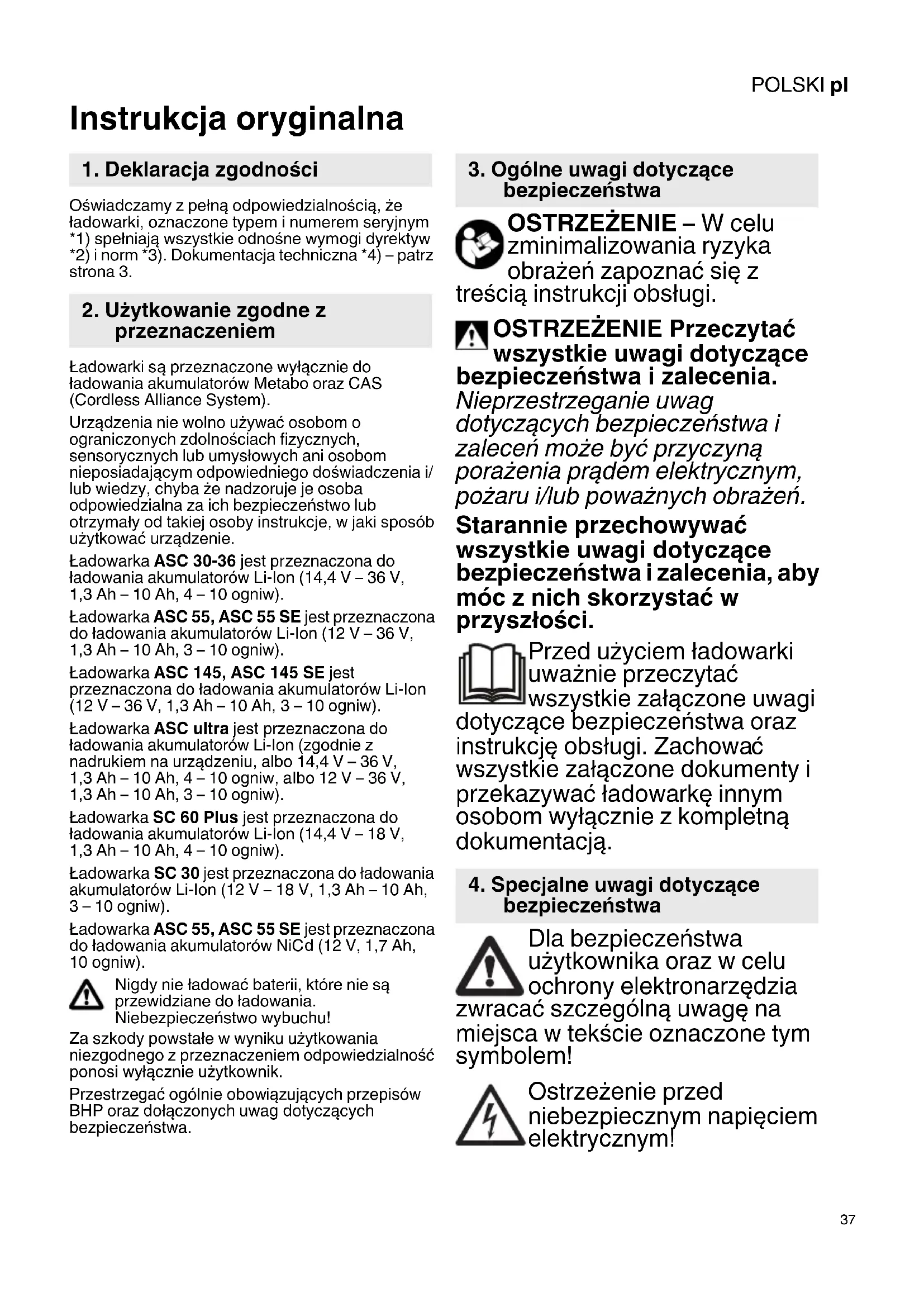

pl Instrukcja oryginalna 37

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że ładowarki, oznaczone typem i numerem seryjnym *1) spełniają wszystkie odnośne wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Ładowarki są przeznaczone wyłącznie do ładowania akumulatorów Metabo oraz CAS (Cordless Alliance System).

Urządzenia nie wolno używać osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom nieposiadającym odpowiedniego doświadczenia i/ lub wiedzy, chyba że nadzoruje je osoba odpowiedzialna za ich bezpieczeństwo lub otrzymały od takiej osoby instrukcje, w jaki sposób użytkować urządzenie.

Ładowarka ASC 30-36 jest przeznaczona do ładowania akumulatorów Li-Ion (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 145, ASC 145 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC ultra jest przeznaczona do ładowania akumulatorów Li-Ion (zgodnie z nadrukiem na urządzeniu, albo 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw, albo 12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka SC 60 Plus jest przeznaczona do ładowania akumulatorów Li-ion (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka SC 30 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 18 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów NiCd (12 V, 1,7 Ah, 10 ogniw).

Nigdy nie ładować baterii, które nie są przewidziane do ładowania. Niebezpieczeństwo wybuchu!

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

3. Ogólne uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z cią instrukcji obsługi.

OSTRZEŻENIE Przeczytać wszystkie uwagi dotyczące zpieczeństwa i zalecenia.

Nieprzestrzeganie uwag dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przed użyciem ładowarki
uważnie przeczytać
wszystkie załączone uwagi dotyczące bezpieczeństwa oraz instrukcję obsługi. Zachować wszystkie załączone dokumenty i przekazywać ładowarkę innym osobom wyłącznie z kompletną dokumentacją.

4. Specjalne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwracać szczególnie uwagę na miejsca w tekście oznaczone tym symbolem!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym!

POLSKIpl

Z uszkodzonych akumulatorów Li-lon może wyciec lekko kwasowa ciecz palna!

W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu, przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza!

Całkowicie naładowanego akumulatora nie wolno ponownie ładować!

Urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach.

Chronić ładowarkę przed wilgocią!

Nie zezwalać dzieciom na używanie urządzenia.

Dopilnować, aby dzieci nie bawiły się urządzeniem.

Dzieci nie mogą znajdować się w pobliżu ładowarki lub obszaru roboczego!

Ładowarkę przechowywać w miejscu niedostępnym dla dzieci!

W przypadku pojawienia się dymu lub ognia w ładowarce natychmiast wyciągnąć wtyczkę sieciową!

Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne ładowarki – niebezpieczeństwo porażenia prądem elektrycznym lub zwarcia!

Nie używać uszkodzonych akumulatorów!

W strefach o silnym obciążeniu pyłem metalowym nie ładować akumulatorów ładowarkami AIR COOLED.

5. Elementy urządzenia

Patrz strona 2. Przedstawione ilustracje stanowią przykłady odnoszące się do wszystkich urządzeń.

1 Akumulator (nie objęty zakresem dostawy)

2 G n i a z d o
3 W s k a žnik pracy
4 W s k a žnik ostrzegawczy

6. Uruchomienie

Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Urządzenia takie jak to, które wytwarzają prąd stały, mogą mieć wpływ na proste wyłączniki różnicowo-prądowe. Używać typu F lub wyższego, z prądem wyzwalającym o maks. 30 mA.

Przed uruchomieniem ładowarki sprawdzić, czy szczeliny wentylacyjne nie są przysłonięte. Minimalna odległość od innych przedmiotów musi wynosić co najmniej 5 cm!

6.1 Autotest

Włożyć wtyczkę do gniazda sieciowego.

Wskaźnik ostrzegawczy (4) oraz wskaźnik pracy (3) zapalają się jeden po drugim ma ok. 1 sekundę, wbudowany wentylator obraca się przez ok. 5 sekund.

7. Użytkowanie

7.1 Ładowanie akumulatora

Nasunąć akumulator całkowicie do oporu na gniazdo (2).

Wskaźnik pracy (3) miga.

Zalecenie: W celu sprawdzenia poziomu naładowania akumulatorów Li-Ion, najpierw wyjąć akumulator z ładowarki, a następnie nacisnąć przycisk na akumulatorze.

7.2 Ładowanie konserwacyjne

Po zakończeniu ładowania ładowarka jest automatycznie przełączana na ładowanie konserwacyjne.

Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy.

Wskaźnik pracy (3) świeci się stale.

8. Usterka

\~ prąd przemienny

8.1 Wskaźnik ostrzegawczy (4) świeci się przez cały czas

Akumulator nie jest ładowany. Zbyt wysoka / zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie.

8.2 Wskaźnik ostrzegawczy (4) miga

• Akumulator jest uszkodzony. Bezzwłocznie wyjąć akumulator z ładowarki.
• Akumulator nie został prawidłowo wsunięty na gniazdo (2). Patrz rozdział 7.1.

9. Naprawy

Wszelkie naprawy ładowarki wolno wykonywać wyłącznie elektrykom!

W celu uniknięcia zagrożeń uszkodzony przewód zasilający urządzenia musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach.

W sprawie naprawy ładowarki należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

10. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE

o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

11. Dane techniczne

Patrz strona 3.

U	=	zakresy napięć akumulatora
C	=	pojemność akumulatora
Ic	=	prąd ładowania _1)
t	=	czas ładowania

^1) W zależności od pojemności resztkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych.

Zalecana temperatura otoczenia podczas ładowania: od 0 °C do 40 °C.

Prawo do zmian związanych z postępem technicznym zastrzeżone.

Urządzenie w klasie ochronności II
