KH 18 LTX BL 24 Q Set ISA - Kladivo METABO - Bezplatný návod k obsluze

Typ výrobku	Akumulátorové příklepové kladivo
Značka	Metabo
Model	KH 18 LTX BL 24 Q Set ISA
Napětí baterie	18 V
Typ baterie	Li-Ion
Doporučená kapacita baterie	2,0 - 10,0 Ah
Technologie motoru	Bez kartáčů (brushless)
Otáčky naprázdno	0 - 1100 ot/min
Frekvence příklepu	0 - 4800 úderů/min
Energie příklepu	2,4 J (EPTA)
Vrtací výkon (beton)	24 mm
Vrtací výkon (ocel)	13 mm
Vrtací výkon (dřevo)	30 mm
Sklíčidlo	Samoupínací sklíčidlo (Keyless)
Hmotnost (bez baterie)	1,7 kg
Délka	310 mm
Šířka	80 mm
Výška	230 mm
Napájení	Baterie Li-Ion 18 V (kompatibilní s CAS)
Nabíječka v balení	Ano, rychlonabíječka (podle setu)
Hlavní funkce	Vrtání, příklepové vrtání, sekání
Bezpečnost	Bezpečnostní spojka, elektronická ochrana proti přetížení, vypnutí baterie při přehřátí
Údržba a čištění	Čistěte ventilační štěrbiny kartáčem; skladujte na suchém místě
Náhradní díly a opravitelnost	Díly dostupné u servisu Metabo; opravy pouze kvalifikovaným personálem
Obecné informace	Zařízení třídy ochrany II; kompatibilní se systémem CAS (Cordless Alliance System)

Často kladené otázky - KH 18 LTX BL 24 Q Set ISA METABO

Jakou baterii použít s KH 18 LTX BL 24 Q?

Použijte baterii Li-Ion Metabo nebo CAS 18 V s kapacitou 2,0 až 10,0 Ah. Baterie 12 V nejsou pro tento model vhodné.

Jak nabíjet baterii?

Zasuňte baterii zcela do dodané nabíječky, dokud nezacvakne. Kontrolka během nabíjení bliká. Po úplném nabití baterie kontrolka svítí trvale. Nabíječka poté přejde do režimu údržby.

Co dělat, když bliká varovná kontrolka?

Blikání varovné kontrolky (4) signalizuje vadnou nebo nesprávně vloženou baterii. Vyjměte baterii a zkontrolujte její stav. Pokud je vadná, nenabíjejte ji a kontaktujte servis.

Mohu kladivo používat nepřetržitě?

Ano, bezuhlíkový motor a elektronická ochrana umožňují intenzivní používání. Pokud však teplota příliš stoupne, nechte nástroj vychladnout. Nabíječka přeruší nabíjení, pokud baterie překročí 50 °C.

Jak vyměnit sklíčidlo?

Model KH 18 LTX BL 24 Q je vybaven samoupínacím sklíčidlem (keyless). Pro výměnu příslušenství otáčejte prstencem sklíčidla ručně. Není potřeba žádný další nástroj.

Jaké příslušenství je kompatibilní?

Všechny vrtáky a sekáče s šestihranným nebo válcovým upnutím vhodné pro sklíčidlo. Používejte příslušenství Metabo nebo ekvivalentní kvality. Systém CAS umožňuje sdílení baterií s dalšími nástroji řady.

Jak čistit přístroj?

Pravidelně čistěte ventilační štěrbiny měkkým kartáčem, abyste zabránili přehřátí. Otřete tělo vlhkým hadříkem. Nepoužívejte agresivní prostředky. Skladujte na suchém místě mimo dosah dětí.

Co dělat při přehřátí baterie?

Pokud varovná kontrolka (4) svítí trvale, je baterie příliš horká nebo studená. Počkejte, až se vrátí na teplotu mezi 0 °C a 50 °C. Nabíjení se automaticky obnoví.

Je nástroj chráněn proti přetížení?

Ano, má bezpečnostní spojku v případě zablokování vrtáku a elektronickou ochranu proti přetížení a hlubokému vybití baterie. To prodlužuje životnost přístroje.

Kde najdu náhradní díly?

Kontaktujte svého prodejce Metabo nebo poprodejní servis. Náhradní díly jsou k dispozici prostřednictvím sítě Metabo. Opravy musí provádět kvalifikovaný personál, aby byla zajištěna bezpečnost.

NÁVOD K OBSLUZE KH 18 LTX BL 24 Q Set ISA METABO

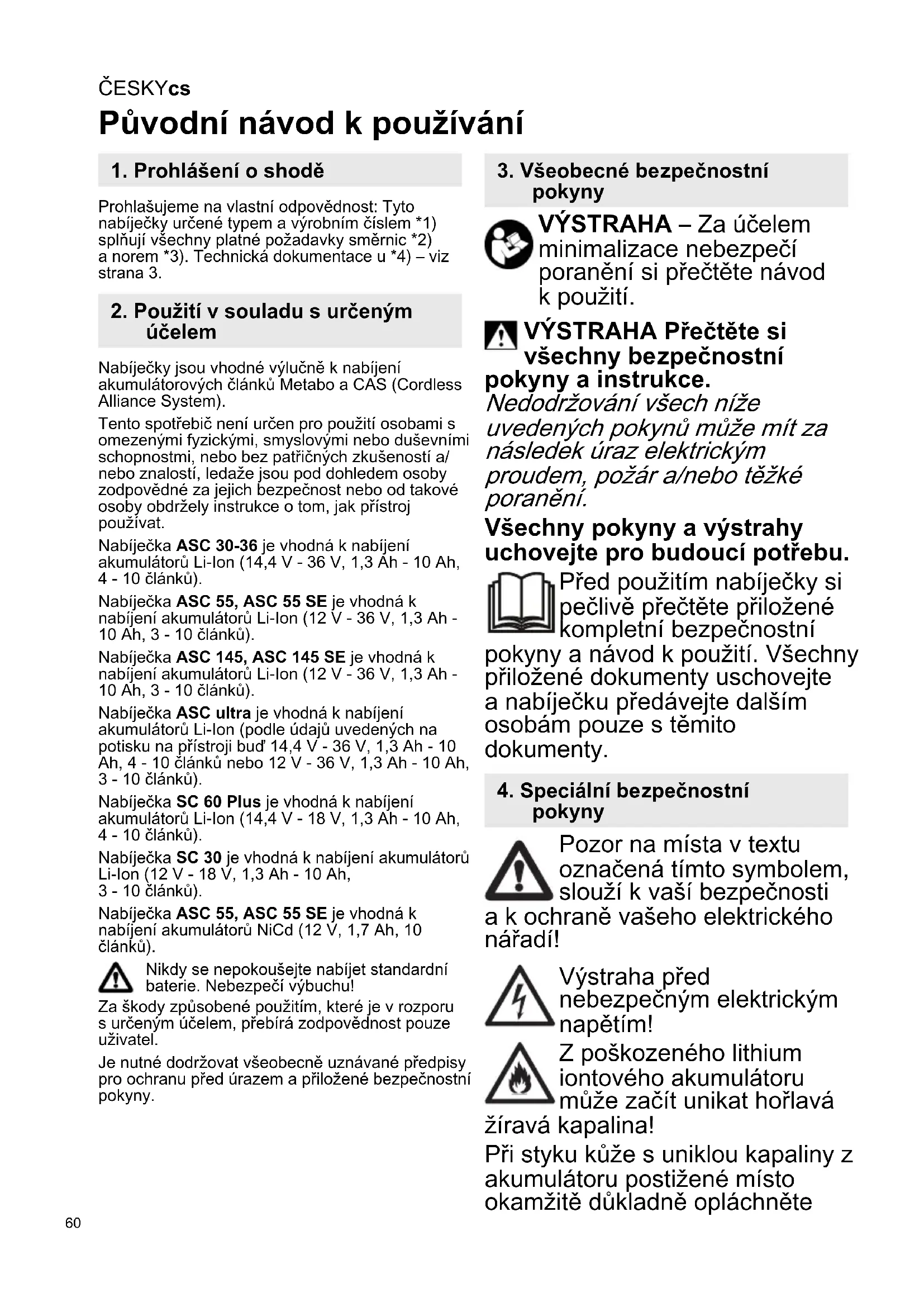

cs Původní návod k používání 60

Původní návod k používání

1. Prohlášení o shodě

Prohlašujeme na vlastní odpovědnost: Tyto nabíječky určené typem a výrobním číslem *1) splňují všechny platné požadavky směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.

2. Použití v souladu s určeným účelem

Nabíječky jsou vhodné výlučně k nabíjení akumulátorových článků Metabo a CAS (Cordless Alliance System).

Tento spotřebič není určen pro použití osobami s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a/ nebo znalostí, ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak přístroj použivat.

Nabíječka ASC 30-36 je vhodná k nabíjení akumulátorů Li-lon (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 článků).

Nabíječka ASC 55, ASC 55 SE je vhodná k nabíjení akumulátorů Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 145, ASC 145 SE je vhodná k nabíjení akumulátorů Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC ultra je vhodná k nabíjení akumulátorů Li-lon (podle údajů uvedených na potisku na přístroji bud' 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 článků nebo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka SC 60 Plus je vhodná k nabíjení akumulátorů Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 článků).

Nabíječka SC 30 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 55, ASC 55 SE je vhodná k nabíjení akumulátorů NiCd (12 V, 1,7 Ah, 10 článků).

Nikdy se nepokoušejte nabíjet standardní baterie. Nebezpečí výbuchu!

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.

VÝSTRAHA Přečtěte si všechny bezpečnostní kyny a instrukce.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.

Před použitím nabíječky si pečlivě přečtěte přiložené kompletní bezpečnostní v a návod k použití. Všechny né dokumenty uschovejte ečku předávejte dalším m pouze s těmito enty.

4. Speciální bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadí!

Výstraha před nebezpečným elektrickým napětím!

Z poškozeného lithium iontového akumulátoru může začít unikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené místo okamžitě důkladně opláchněte

vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte čistou vodou a neprodleně vyhledejte lékařské ošetření!

Plně nabitý akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chraňte nabíječku před vlhkostí!

Nikdy nedovolte dětem používat přístroj.

Děti by měly být pod dozorem, aby si nehrály s přístrojem.

Udržujte děti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah dětí!

V případě kouře nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte předměty do ventilačních otvorů nabíječky - nebezpečí úrazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumulátory! V prostorech se zvýšeným výskytem kovového prachu nenabíjejte žádné akumulátory pomocí nabíječek AIR COOLED.

5. Přehled

Viz. strana 2. Obrázky jsou příklady pro všechný přístroje.

1 Akumulátor (není součástí balení)
2 zásuvný slot
3 kontrolka napájení
4 výstražná kontrolka

6. Uvedení do provozu

Před uvedením do provozu zkontrolujte, zda sít'ové napětí a sít'ový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě.

Zařízení, jako je toto, která generují stejnosměrný proud, mohou ovlivňovat jednoduché proudové chrániče. Použijte proto typ F nebo lepší, s vypínacím proudem max. 30 mA.

Před uvedením nabíječky do provozu se ujistěte, že ventilační otvory jsou volné. Minimální vzdálenost od jiných předmětů min. 5 cm!

6.1 Autotest

Zapojte sít'ovou zástrčku.

Výstražná kontrolka (4) a kontrolka napájení (3) se postupně rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

7.1 Nabíjení akumulátoru

Akumulátor zasuňte úplně, až na doraz do zásuvného nabíjecího slotu (2).

Kontrolka napájení (3) bliká.

Poznámka: Pro zobrazení stavu nabití u akumulátorů Li-ion nejprve akumulátor vyjměte z nabíječky a poté stiskněte příslušné tlačítko na akumulátoru.

7.2 Udržovací nabíjení

Je-li nabíjení ukončeno, nabíječka se automaticky přepne do režimu udržovacího nabíjení.

Akumulátor může zůstat v nabíječce a bude tak vždy připraven k použití.

Kontrolka napájení (3) trvale svítí.

8. Porucha

8.1 Výstražná kontrolka (4) trvale svítí

Akumulátor se nenabíjí. Příliš vysoká / příliš nízká teplota. Pokud je teplota akumulátoru v rozmezí 0 °C až 50 °C, automaticky se spustí proces nabíjení.

8.2 Výstražná kontrolka (4) bliká

- Akumulátor je vadný. Akumulátor ihned vyjměte z nabíječky.

ČESKYcs

- Akumulátor není správně nasazen do nabíjecího slotu (2). Viz kapitolu 7.1.

9. Opravy

Opravu nabíječky smí provádět pouze kvalifikovaný elektrikář!

Je-li síťový přívod tohoto přístroje poškozen, musí být vyměněn výrobcem nebo jeho zákaznickým servisem či podobně kvalifikovanou osobou, aby nedošlo k ohrožení.

S nabíječkou Metabo vyžadující opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana životního prostředí

Řid'te se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství.

Jen pro země EU: Elektrické nářadí nevyha-zujte do domácího odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektric-

kých a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.

11. Technické údaje

Viz. strana 3.

U	=	napěťové rozsahy akumulátorů
C	=	kapacita akumulátoru
IC	=	nabíjecí proud
t	=	doba nabíjení

1) V závislosti na zbývající kapacitě a teplotě akumulátoru se skutečná doba nabíjení může od těchto údajů lišit.

Doporučená okolní teplota při nabíjení je 0 °C až 40 °C.

Změny na základě technického pokroku vyhrazeny.

Přístroj třídy ochrany II

\~ Střídavý proud
