KH 18 LTX BL 24 Q Set ISA - Vasara METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton iskuporakone
Merkki	Metabo
Malli	KH 18 LTX BL 24 Q Set ISA
Akun jännite	18 V
Akun tyyppi	Li-Ion
Suositeltu akun kapasiteetti	2,0 - 10,0 Ah
Moottoritekniikka	Harjaton (Brushless)
Tyhjäkäyntinopeus	0 - 1100 tr/min
Iskutaajuus	0 - 4800 coups/min
Iskuenergia	2,4 J (EPTA)
Poraussyvyys (betoni)	24 mm
Poraussyvyys (teräs)	13 mm
Poraussyvyys (puu)	30 mm
Istukka	Avaimeton itsekiinnittyvä istukka
Paino (ilman akkua)	1,7 kg
Pituus	310 mm
Leveys	80 mm
Korkeus	230 mm
Virtalähde	Li-Ion-akku 18 V (yhteensopiva CAS)
Laturi mukana	Kyllä, pikalaturi (setistä riippuen)
Päätoiminnot	Poraus, iskuporaus, talttaus
Turvallisuus	Turvakytkin, elektroninen ylikuormitussuoja, akun sammutus ylikuumenemisen varalta
Huolto ja puhdistus	Puhdista ilmanottoaukot harjalla; säilytä kuivassa paikassa
Varaosat ja korjattavuus	Varaosat saatavissa Metabo-huollosta; korjaukset vain ammattitaitoisen henkilöstön toimesta
Yleistä tietoa	Suojausluokan II laite; yhteensopiva CAS-järjestelmän (Cordless Alliance System) kanssa

Usein kysytyt kysymykset - KH 18 LTX BL 24 Q Set ISA METABO

Mitä akkua käyttää KH 18 LTX BL 24 Q:n kanssa?

Käytä Metabo- tai CAS-yhteensopivaa 18 V:n Li-Ion-akkua, jonka kapasiteetti on 2,0–10,0 Ah. 12 V:n akut eivät sovellu tähän malliin.

Miten akku ladataan?

Työnnä akku kokonaan mukana toimitettuun laturiin, kunnes se napsahtaa paikalleen. Merkkivalo vilkkuu latauksen aikana. Kun akku on täysin ladattu, merkkivalo palaa yhtäjaksoisesti. Laturi siirtyy tällöin ylläpitotilaan.

Mitä tehdä, jos varoitusvalo vilkkuu?

Varoitusvalon (4) vilkkuminen tarkoittaa viallista tai väärin asetettua akkua. Poista akku ja tarkista sen kunto. Jos se on viallinen, älä lataa sitä ja ota yhteys huoltoon.

Voinko käyttää porakonetta jatkuvasti?

Kyllä, harjaton moottori ja elektroninen suojaus mahdollistavat vaativan käytön. Anna kuitenkin työkalun jäähtyä, jos lämpötila nousee liian korkeaksi. Laturi keskeyttää latauksen, jos akun lämpötila ylittää 50 °C.

Miten istukka vaihdetaan?

Malli KH 18 LTX BL 24 Q on varustettu avaimettomalla itsekiinnittyvällä istukalla. Vaihda tarviketta kääntämällä istukan rengasta käsin. Muita työkaluja ei tarvita.

Mitkä tarvikkeet ovat yhteensopivia?

Kaikki istukkaan sopivat kuusio- tai lieriövartiset poranterät ja taltat. Käytä Metabo-tarvikkeita tai vastaavan laatuisia. CAS-järjestelmä mahdollistaa akkujen jakamisen muiden sarjan työkalujen kanssa.

Miten laite puhdistetaan?

Puhdista ilmanottoaukot säännöllisesti pehmeällä harjalla ylikuumenemisen estämiseksi. Pyyhi kotelo kostealla liinalla. Älä käytä voimakkaita puhdistusaineita. Säilytä kuivassa ja lasten ulottumattomissa.

Mitä tehdä, jos akku ylikuumenee?

Jos varoitusvalo (4) palaa yhtäjaksoisesti, akku on liian kuuma tai liian kylmä. Odota, että se lämpenee tai jäähtyy 0–50 °C:een. Lataus jatkuu automaattisesti.

Onko työkalu suojattu ylikuormitukselta?

Kyllä, siinä on turvakytkin poranterän jumiutuessa sekä elektroninen ylikuormitus- ja syväpurkaussuoja. Tämä pidentää laitteen käyttöikää.

Mistä löydän varaosia?

Ota yhteyttä Metabo-jälleenmyyjään tai huoltoon. Varaosat ovat saatavissa Metabo-verkoston kautta. Korjaukset saa suorittaa vain ammattitaitoinen henkilöstö turvallisuuden takaamiseksi.

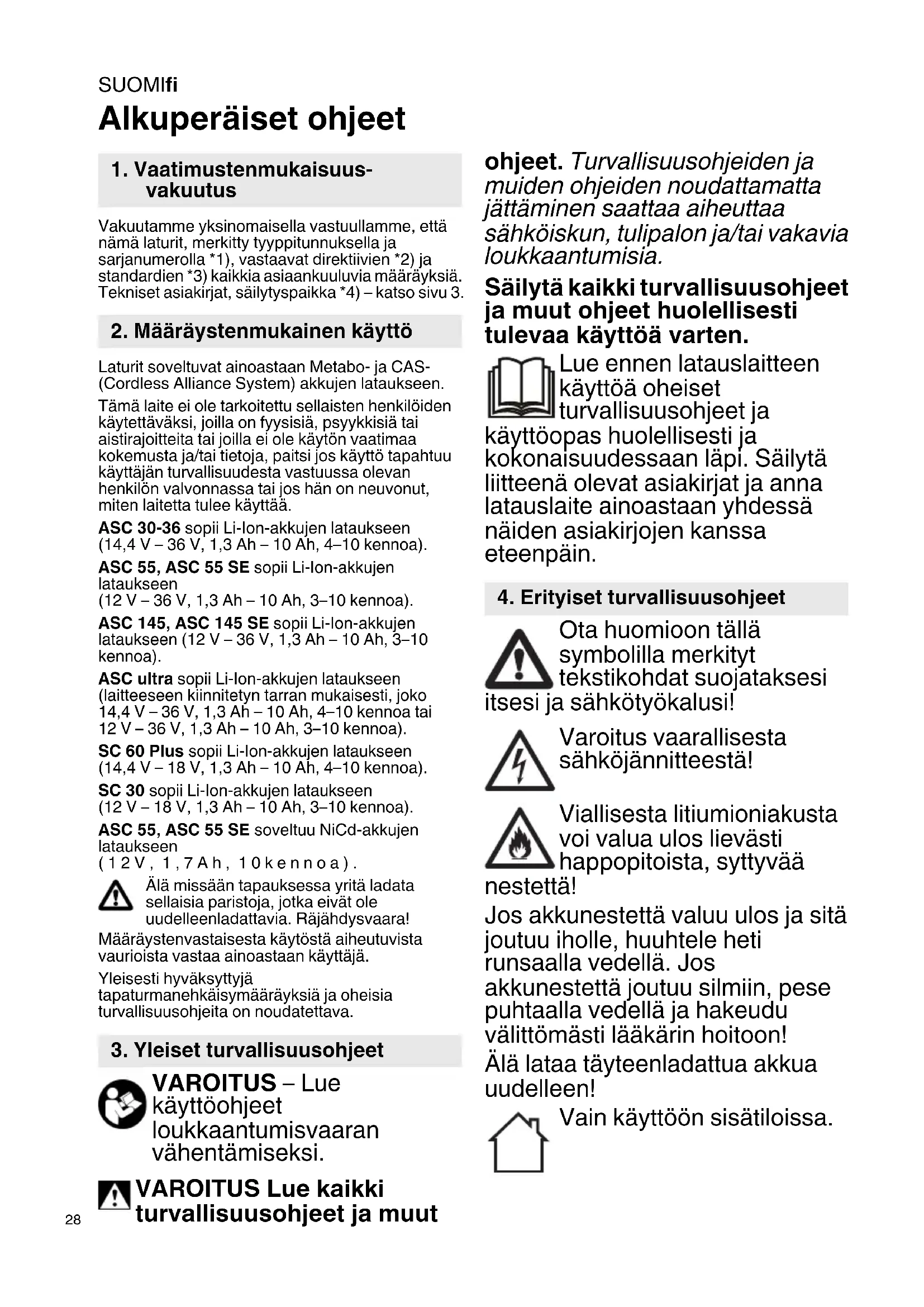

KÄYTTÖOHJE KH 18 LTX BL 24 Q Set ISA METABO

fi Alkuperäiset ohjeet 28

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä laturit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2. Määräystenmukainen käyttö

Laturit soveltuvat ainoastaan Metabo- ja CAS-(Cordless Alliance System) akkujen lataukseen.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

ASC 30-36 sopii Li-lon-akkujen lataukseen (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4–10 kennoa).

ASC 55, ASC 55 SE sopii Li-lon-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 145, ASC 145 SE sopii Li-lon-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC ultra sopii Li-Ion-akkujen lataukseen (laitteeseen kiinnitetyn tarran mukaisesti, joko 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4–10 kennoa tai 12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

SC 60 Plus sopii Li-lon-akkujen lataukseen (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4–10 kennoa).

SC 30 sopii Li-lon-akkujen lataukseen (12 V – 18 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55, ASC 55 SE soveltuu NiCd-akkujen lataukseen

(12V, 1,7Ah, 10kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmanehkäisymääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS – Lue

käyttöohjeet loukkaantumisvaaran vähentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut

ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.

Lue ennen latauslaitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna latauslaite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

Varoitus vaarallisesta sähköjännitteestä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Älä lataa täyteenladattua akkua uudelleen!

Vain käyttöön sisätiloissa.

Suojaa latauslaitetta kosteudelta!

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

Älä päästä lapsia latauslaitteen tai työskentelyalueen lähelle!

Säilytä latauslaitettasi siten, että lapset eivät pääse siihen käsiksi!

Irrota latauslaite heti verkkopistokkeesta, jos savua tai liekkejä esiintyy!

Älä laita mitään esineitä latauslaitteen tuuletusrakoihin - sähköiskun tai oikosulun vaara!

Älä käytä viallisia akkuja!

Älä lataa akkuja AIR COOLED - latureilla tiloissa, joissa on korkea metallipölypitoisuus.

5. Yleiskuva

Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille.

1 Akku (ei sisälly toimitukseen)
2 Latausaukko
3 Toiminnan merkkival
4 Varoitusvalo

6. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Tämänkaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa häiriöitä yksinkertaiselle vikavirtasuojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, jonka laukaisuvirta on enintään 30 mA.

Varmista ennen latauslaitteen käyttöönottoa, että tuuletusaukot ovat vapaina. Vähimmäisetäisyys muihin esineisiin väh. 5 cm!

6.1 Itsetesti

Asenna verkkopistoke verkkovirtaan.

Varoitusvalo (4) ja toiminnan merkkivalo (3) palavat perätysten n. 1 sekunnin ajan, integroitu tuuletin käy n. 5 sekunnin ajan.

7. Käyttö

7.1 Akun lataaminen

Työnnä akku kokonaan vasteeseen asti latausaukkoon (2).

Toiminnan merkkivalo (3) vilkkuu.

Ohje: Kun haluat nähdä Li-lon-akkujen varaustilan, ota ensin akku pois latauslaitteesta ja paina sitten akun painiketta.

7.2 Säilytyslataus

Kun lataus on päättynyt, latauslaite kytkeytyy automaattisesti ylläpitolataukselle.

Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis.

Toiminnan merkkivalo (3) palaa jatkuvasti.

8. Häiriö

8.1 Varoitusvalo (4) palaa jatkuvasti

Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

8.2 Varoitusvalo (4) vilkkuu

• Akku viallinen. Ota akku välittömästi pois latauslaitteesta.
• Akkua ei ole työnnetty oikein latausaukkoon (2). Katso luku 7.1.

9. Korjaus

Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, valmistajan, valmistajan huoltopalvelun tai vastaavan valtuutetun henkilön on vaihdettava se vaaratilanteiden välttämiseksi.

Korjausta tarvitsevien Metabo-latauslaitteiden yhteydessä käänny Metabo-edustajan puoleen. Katso osoitteet osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

SUOMIfi

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

11. Tekniset tiedot

Katso sivua 3.

U = akun jännitealueet

C = akun kapasiteetti

I_C = latausvirta

t = latausaika

1) Jäännöskapasiteetista ja akun lämpötilasta riippuen todelliset latausajat voivat poiketa annetuista tiedoista.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Suojausluokan II laite

\~ Vaihtovirta
