Produkttyp	Sladdlös borrhammare
Varumärke	Metabo
Modell	KH 18 LTX BL 24 Q Set ISA
Batterispänning	18 V
Batterityp	Li-Ion
Rekommenderad batterikapacitet	2,0 - 10,0 Ah
Motorteknik	Borstlös (brushless)
Tomgångshastighet	0 - 1100 varv/min
Slagfrekvens	0 - 4800 slag/min
Slagenergi	2,4 J (EPTA)
Borrkapacitet (betong)	24 mm
Borrkapacitet (stål)	13 mm
Borrkapacitet (trä)	30 mm
Chuck	Automatisk chuck (nyckellös)
Vikt (utan batteri)	1,7 kg
Längd	310 mm
Bredd	80 mm
Höjd	230 mm
Strömförsörjning	Li-Ion-batteri 18 V (CAS-kompatibelt)
Laddare ingår	Ja, snabbladdare (beroende på set)
Huvudfunktioner	Borrning, slagborrning, mejsling
Säkerhet	Säkerhetskoppling, elektroniskt överbelastningsskydd, batteristopp vid överhettning
Underhåll och rengöring	Rengör ventilationsspringorna med en pensel; förvara på torr plats
Reservdelar och reparerbarhet	Reservdelar finns hos Metabos servicecenter; reparation får endast utföras av kvalificerad personal
Allmän information	Apparat med skyddsklass II; kompatibel med CAS-systemet (Cordless Alliance System)

Vanliga frågor - KH 18 LTX BL 24 Q Set ISA METABO

Vilket batteri ska användas med KH 18 LTX BL 24 Q ?

Använd ett Li-Ion-batteri från Metabo eller CAS på 18 V, med en kapacitet på 2,0 till 10,0 Ah. Batterier på 12 V är inte lämpliga för denna modell.

Hur laddar jag batteriet ?

Sätt i batteriet helt i den medföljande laddaren tills det klickar på plats. Kontrollampan blinkar under laddning. När batteriet är fulladdat lyser lampan konstant. Laddaren övergår då till underhållsläge.

Vad gör jag om varningslampan blinkar ?

En blinkande varningslampa (4) indikerar ett defekt eller felaktigt isatt batteri. Ta bort batteriet och kontrollera dess tillstånd. Om det är defekt, ladda det inte och kontakta service.

Kan jag använda hammaren kontinuerligt ?

Ja, den borstlösa motorn och det elektroniska skyddet möjliggör intensiv användning. Låt dock verktyget svalna om temperaturen blir för hög. Laddaren avbryter laddningen om batteriet överstiger 50 °C.

Hur byter jag chucken ?

Modellen KH 18 LTX BL 24 Q är utrustad med en automatiskt självlåsande chuck (nyckellös). För att byta tillbehör, vrid chuckringen för hand. Inga extra verktyg behövs.

Vilka tillbehör är kompatibla ?

Alla borr och mejsel med sexkant- eller cylindriskt skaft som passar chucken. Använd tillbehör från Metabo eller motsvarande kvalitet. CAS-systemet möjliggör delning av batterier med andra verktyg i serien.

Hur rengör jag apparaten ?

Rengör ventilationsspringorna regelbundet med en mjuk pensel för att undvika överhettning. Torka av höljet med en fuktig trasa. Använd inte aggressiva rengöringsmedel. Förvara på torr plats och oåtkomligt för barn.

Vad gör jag om batteriet överhettas ?

Om varningslampan (4) lyser konstant är batteriet för varmt eller för kallt. Vänta tills det återgår till mellan 0 °C och 50 °C. Laddningen återupptas automatiskt.

Är verktyget skyddat mot överbelastning ?

Ja, det har en säkerhetskoppling vid borrfastklämning, samt ett elektroniskt skydd mot överbelastning och djupurladdning av batteriet. Detta förlänger verktygets livslängd.

Var hittar jag reservdelar ?

Kontakta din Metabo-återförsäljare eller servicecenter. Reservdelar finns tillgängliga via Metabos nätverk. Reparationer måste utföras av kvalificerad personal för att garantera säkerheten.

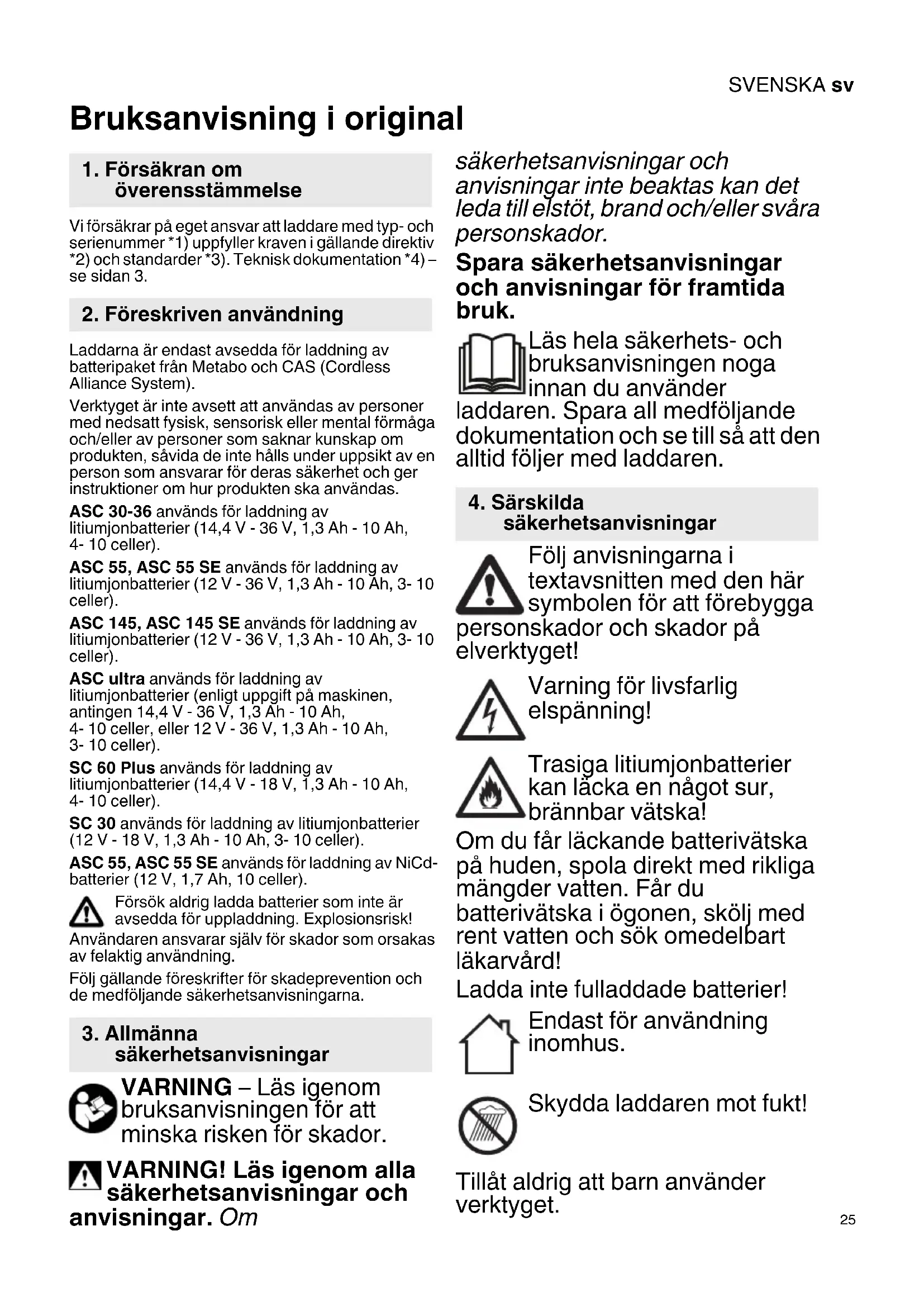

BRUKSANVISNING KH 18 LTX BL 24 Q Set ISA METABO

1. Försäkran om överensstämmelse

Vi försäkrar på eget ansvar att laddare med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3.

2. Föreskriven användning

Laddarna är endast avsedda för laddning av batteripaket från Metabo och CAS (Cordless Alliance System).

Verktyget är inte avsett att användas av personer med nedsatt fysisk, sensorisk eller mental förmåga och/eller av personer som saknar kunskap om produkten, såvida de inte hålls under uppsikt av en person som ansvarar för deras säkerhet och ger instruktioner om hur produkten ska användas.

ASC 30-36 används för laddning av litiumjonbatterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler).

ASC 55, ASC 55 SE används för laddning av litiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 145, ASC 145 SE används för laddning av litiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC ultra används för laddning av litiumjonbatterier (enligt uppgift på maskinen, antingen 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler, eller 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

SC 60 Plus används för laddning av litiumjonbatterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 celler).

SC 30 används för laddning av litiumjonbatterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55, ASC 55 SE används för laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

Försök aldrig ladda batterier som inte är avsedda för uppladdning. Explosionsrisk!

Användaren ansvarar själv för skador som orsakas av felaktig användning.

Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna.

3. Allmänna säkerhetsanvisningar

WARNING – Läs igenom bruksanvisningen för att minska risken för skador.

WARNING! Läs igenom alla säkerhetsanvisningar och visningar. Om

säkerhetsanvisningar och anvisningar inte beaktas kan det leda till elstöt, brand och/eller svåra personskador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs hela säkerhets- och bruksanvisningen noga innan du använder laddaren. Spara all medföljande dokumentation och se till så att den alltid följer med laddaren.

4. Särskilda säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget!

Varning för livsfarlig elspänning!

Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård!

Ladda inte fulladdade batterier!

Endast för användning inomhus.

Skydda laddaren mot fukt!

Tillåt aldrig att barn använder verktyget.

SVENSKAsv

Håll barn under uppsikt, så att de inte leker med verktyget.

Håll barn borta från laddaren och arbetsområdet!

Förvara laddaren oåtkomlig för barn!

Dra genast ur kontakten vid rökutveckling eller brand i laddaren!

Stick aldrig in föremål i laddarens ventilationsöppningar - risk för stötar resp. kortslutning!

Använd aldrig trasiga batterier!

Ladda inte batteripaket med AIR COOLED-laddare i områden med hög dammbelastning.

5. Översikt

Se sida 2. Bilderna utgör exempel för alla maskiner.

1 Batteri (ingår inte)
2 Skjutfäste
3 Driftsindikering
4 Varningsindikering

6. Driftstart

Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda.

Maskiner av den här typen som kan generera likström, kan påverka enklare jordfelsbrytare.

Använd typ F eller bättre med brytström på max. 30 mA.

Se till så att ventilationsöppningarna på laddaren inte är igensatta innan du använder den. Håll ett avständ på minst 5 cm till andra föremål!

6.1 Självtest

Sätt i nätkontakten.

Varningsindikeringen (4), laddindikeringen (3) och underhållsladdindikeringen tänds efter varandra i ca 1 sekund, den inbyggda fläkten arbetar i ca 5 sekunder.

7. Användning

Skjut batteripaketet så långt det går i skjutfästet (2).

Laddindikeringen (3) blinkar.

OBS! Vill du få en laddindikering på ett litiumjonbatteri, ta först ut batteriet ur laddaren och tryck sedan på knappen på batteriet.

7.2 Underhållsladdning

Laddaren slår automatiskt om till underhållsladdning när laddningen är klar.

Batteriet kan sitta kvar i laddaren, så att det är klart att använda.

Laddindikeringen (3) lyser fast.

8. Fel

8.1 Varningslampan (4) lyser fast

Batteriet laddar inte. Temperaturen är för hög/låg. Ligger batteritemperaturen mellan 0 °C och 50 °C, så börjar laddningen automatiskt.

8.2 Varningslampan (4) blinkar

• Trasigt batteri. Ta genast ut batteriet ur laddaren.
• Batteriet är inte ordentligt påskjutet på skjutfästet (2). Se kapitlet 7.1.

9. Reparation

Laddaren får bara repareras av elektriker!

Om maskinens nätkabel skadas måste den bytas ut av tillverkaren eller kundtjänst eller av en person med liknande kvalifikationer för att undvika faror.

Metabo-laddare som behöver reparation skickar du till din Metabo-återförsäljare. För adresser, se www.metabo.com.

10. Miljöskydd

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv

2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på ett miljövänligt sätt.

11. Tekniska specifikationer

Se sida 3.

U = Batteripaketets spänningsområde

C = Batterikapacitet

I_C = Laddström

t = Laddtid

¹⁾ Beroende på batteripaketets återstående kapacitet samt temperatur kan de faktiska laddtiderna avvika från uppgifterna.

Rekommenderad omgivningstemperatur vid laddning: 0 °C till 40 °C.

Med reservation för tekniska ändringar.

□ Maskin av skyddsklass II

\~ Växelström
