Tipo di prodotto	Martello perforatore senza fili
Marca	Metabo
Modello	KH 18 LTX BL 24 Q Set ISA
Tensione batteria	18 V
Tipo batteria	Li-Ion
Capacità batteria raccomandata	2,0 - 10,0 Ah
Tecnologia motore	Brushless (senza spazzole)
Velocità a vuoto	0 - 1100 giri/min
Frequenza d'impatto	0 - 4800 colpi/min
Energia d'impatto	2,4 J (EPTA)
Capacità di foratura (calcestruzzo)	24 mm
Capacità di foratura (acciaio)	13 mm
Capacità di foratura (legno)	30 mm
Mandrino	Mandrino autoserrante (Keyless)
Peso (senza batteria)	1,7 kg
Lunghezza	310 mm
Larghezza	80 mm
Altezza	230 mm
Alimentazione	Batteria Li-Ion 18 V (compatibile CAS)
Caricabatterie incluso	Sì, caricabatterie rapido (secondo set)
Funzioni principali	Foratura, foratura a percussione, scalpellatura
Sicurezza	Frizione di sicurezza, protezione da sovraccarico elettronico, arresto della batteria in caso di surriscaldamento
Manutenzione e pulizia	Pulire le fessure di aerazione con un pennello; conservare in un luogo asciutto
Parti di ricambio e riparabilità	Pezzi disponibili presso il servizio assistenza Metabo; riparazione solo da personale qualificato
Informazioni generali	Apparecchio di classe di protezione II; compatibile con il sistema CAS (Cordless Alliance System)

Domande frequenti - KH 18 LTX BL 24 Q Set ISA METABO

Quale batteria utilizzare con il KH 18 LTX BL 24 Q?

Utilizzare una batteria Li-Ion Metabo o CAS da 18 V, con una capacità da 2,0 a 10,0 Ah. Le batterie da 12 V non sono adatte a questo modello.

Come ricaricare la batteria?

Inserire completamente la batteria nel caricabatterie fornito fino a quando non scatta. La spia di controllo lampeggia durante la carica. Una volta che la batteria è completamente carica, la spia rimane accesa fissa. Il caricabatterie passa quindi in modalità manutenzione.

Cosa fare se la spia di avvertimento lampeggia?

Un lampeggio della spia di avvertimento (4) indica una batteria difettosa o inserita male. Rimuovere la batteria e verificarne lo stato. Se è difettosa, non ricaricarla e contattare il servizio assistenza.

Posso utilizzare il martello in modo continuo?

Sì, il motore brushless e la protezione elettronica consentono un uso intensivo. Tuttavia, lasciare raffreddare l'utensile se la temperatura diventa troppo elevata. Il caricabatterie interrompe la carica se la batteria supera i 50 °C.

Come cambiare il mandrino?

Il modello KH 18 LTX BL 24 Q è dotato di un mandrino autoserrante (keyless). Per cambiare un accessorio, ruotare l'anello del mandrino a mano. Non è necessario alcun utensile aggiuntivo.

Quali accessori sono compatibili?

Tutte le punte e gli scalpelli con codolo esagonale o cilindrico adatti al mandrino. Utilizzare accessori Metabo o di qualità equivalente. Il sistema CAS consente di condividere le batterie con altri utensili della gamma.

Come pulire l'apparecchio?

Pulire regolarmente le fessure di aerazione con un pennello morbido per evitare il surriscaldamento. Pulire il corpo con un panno umido. Non utilizzare prodotti aggressivi. Conservare in un luogo asciutto e lontano dalla portata dei bambini.

Cosa fare in caso di surriscaldamento della batteria?

Se la spia di avvertimento (4) è accesa permanentemente, la batteria è troppo calda o troppo fredda. Attendere che torni tra 0 °C e 50 °C. La ricarica riprenderà automaticamente.

L'utensile è protetto contro i sovraccarichi?

Sì, è dotato di una frizione di sicurezza in caso di blocco della punta, nonché di una protezione elettronica contro i sovraccarichi e le scariche profonde della batteria. Ciò prolunga la durata dell'apparecchio.

Dove posso trovare pezzi di ricambio?

Contattare il rivenditore Metabo o il servizio post-vendita. I pezzi di ricambio sono disponibili tramite la rete Metabo. Le riparazioni devono essere effettuate da personale qualificato per garantire la sicurezza.

MANUALE UTENTE KH 18 LTX BL 24 Q Set ISA METABO

it Istruzioni originali 16

es Manual original 19

pt Manual original 22

sv Bruksanvisning i original 25

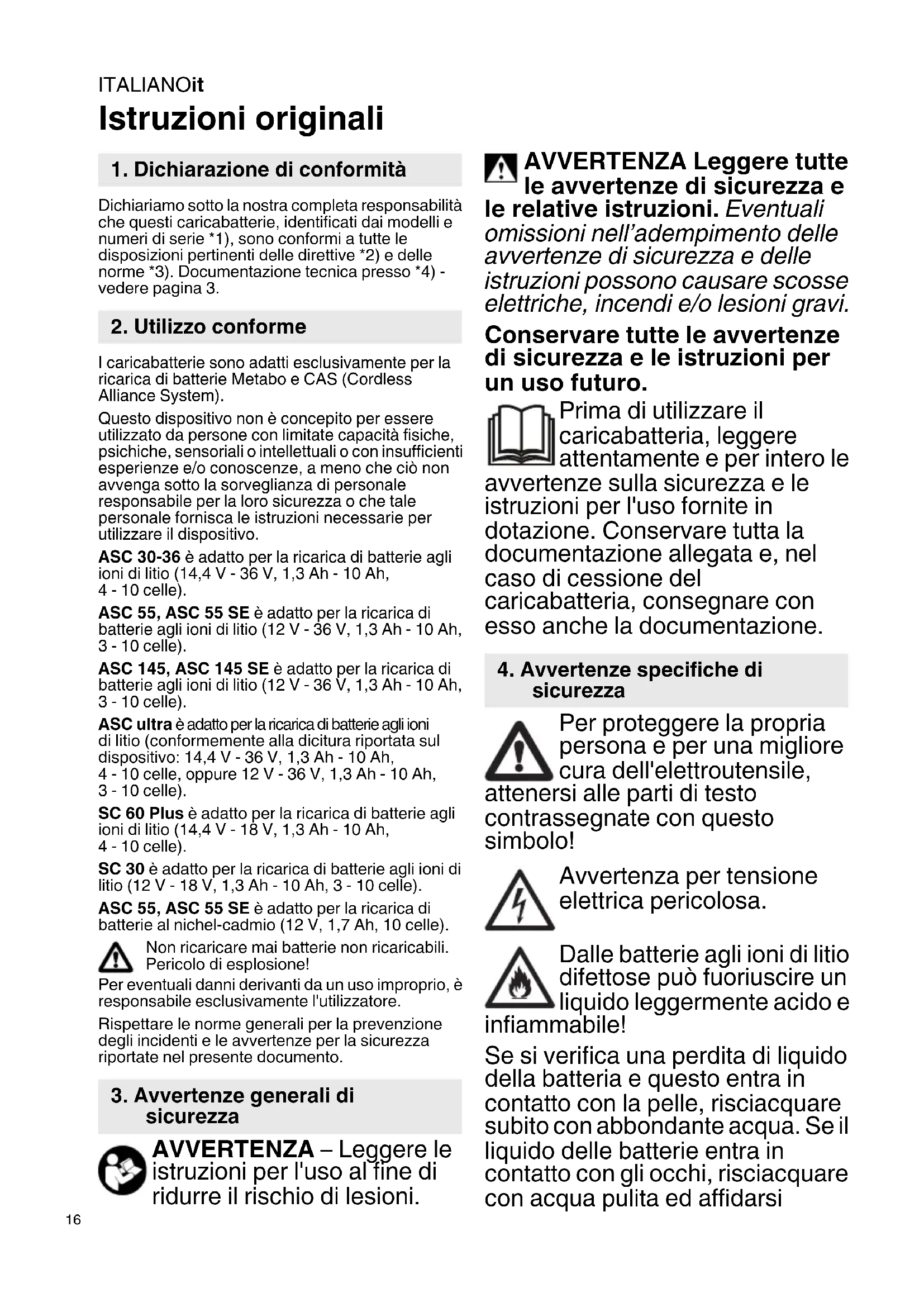

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questi caricabatterie, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3.

2. Utilizzo conforme

I caricabatterie sono adatti esclusivamente per la ricarica di batterie Metabo e CAS (Cordless Alliance System).

Questo dispositivo non è concepito per essere utilizzato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo.

ASC 30-36 è adatto per la ricarica di batterie agli ioni di litio (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 celle).

ASC 55, ASC 55 SE è adatto per la ricarica di batterie agli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC 145, ASC 145 SE è adatto per la ricarica di batterie agli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC ultra è adatto per la ricarica di batterie agli ioni di litio (conformemente alla dicitura riportata sul dispositivo: 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 celle, oppure 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

SC 60 Plus è adatto per la ricarica di batterie agli ioni di litio (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 celle).

SC 30 è adatto per la ricarica di batterie agli ioni di litio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC 55, ASC 55 SE è adatto per la ricarica di batterie al nichel-cadmio (12 V, 1,7 Ah, 10 celle).

Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!

Per eventuali danni derivanti da un uso improprio, è responsabile esclusivamente l'utilizzatore.

Rispettare le norme generali per la prevenzione degli incidenti e le avvertenze per la sicurezza riportate nel presente documento.

3. Avvertenze generali di sicurezza

AVVERTENZA – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

AVVERTENZA Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Eventuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzare il caricabatteria, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione del caricabatteria, consegnare con esso anche la documentazione.

4. Avvertenze specifiche di sicurezza

Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo!

Avvertenza per tensione elettrica pericolosa.

Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e nabile!

Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi

immediatamente alle cure di un medico!

Non ricaricare le batterie già cariche!

Solo per uso in ambienti interni.

Proteggere il caricabatteria dall'umidità!

Non consentire mai ai bambini di utilizzare il dispositivo.

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.

Tenere lontano i bambini dal caricabatteria e dal luogo di lavoro!

Riporre il caricabatteria lontano dalla portata dei bambini!

In presenza di fumo o fuoco nel caricabatteria, staccare immediatamente la spina di alimentazione!

Non inserire oggetti nelle feritoie di aerazione del caricabatteria – Pericolo di scossa elettrica o di cortocircuito!

Non utilizzare batterie difettose! Nelle aree caratterizzate da un'elevata presenza di polvere metallica, non ricaricare le batterie con i caricabatteria AIR COOLED.

5. Sintesi

Vedere pagina 2. Le immagini hanno valore indicativo per tutti gli apparecchi.

1 Batteria (non in dotazione)
2 Innesto a slitta
3 Spia di funzionamento
4 Spia di avviso

6. Messa in funzione

Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetta del modello.

Apparecchi come questo, che generano corrente continua, potrebbero esercitare influssi su un circuito di sicurezza per correnti di guasto. Utilizzare un apparecchio di tipo F o superiore, con corrente di apertura max. di 30 mA.

Prima della messa in funzione del caricabatteria assicurarsi che le feritoie di aerazione siano libere. Distanza minima rispetto ad altri oggetti: almeno 5 cm!

6.1 Autotest

Inserire la spina di alimentazione.

La spia di avviso (4) e la spia di funzionamento (3) si accendono in successione per ca. 1 secondo e la ventola incorporata funziona per ca. 5 secondi.

7. Utilizzo

7.1 Ricarica della batteria

Inserire l'intera batteria, fino in fondo sull'innesto a slitta (2).

La spia di funzionamento (3) lampeggia.

Nota: per visualizzare il livello di carica delle batterie agli ioni di litio, per prima cosa estrarre la batteria dal caricabatteria, quindi premere il tasto sulla batteria.

7.2 Carica di mantenimento

Una volta terminata la ricarica, il caricabatteria passa automaticamente alla carica di mantenimento.

La batteria può rimanere all'interno del caricabatteria e, in questo modo, è sempre pronta per l'uso.

La spia di funzionamento (3) si accende in modo permanente.

8. Anomalia

8.1 La spia di avviso (4) si accende in modo permanente

La batteria non viene ricaricata. Temperatura troppo alta/troppo bassa. Se la temperatura della batteria è compresa tra 0 °C e 50 °C, il processo di ricarica inizia automaticamente.

8.2 La spia di avviso (4) lampeggia

- La batteria è guasta. Togliere immediatamente la batteria dal caricabatteria.

ITALIANOit

- La batteria non è stata applicata correttamente sull'innesto a slitta (2). Vedere il capitolo 7.1.

9. Riparazione

Le riparazioni al caricabatteria devono essere effettuate esclusivamente da elettricisti specializzati!

Per evitare eventuali pericoli, quando il cavo dell'alimentazione del presente apparecchio è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da un'altra persona qualificata.

Nel caso di caricabatteria Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com.

10. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.

11. Dati tecnici

Vedere pagina 3.

U = range di tensione delle batterie

C = capacità delle batterie

I_C = corrente di carica

t = tempo di ricarica 1) I tempi di carico reali possono

1) I tempi di carica reali possono variare dai valori indicati in funzione della capacità residua nonché della temperatura della batteria.

Temperatura ambiente consigliata durante la ricarica: da 0 °C a 40 °C.

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.

□ Apparecchiatura della classe di protezione II

\~ Corrente alternata
