KH 18 LTX BL 24 Q Set ISA - Hammer METABO - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Bohrhammer
Marke	Metabo
Modell	KH 18 LTX BL 24 Q Set ISA
Batteriespannung	18 V
Batterietyp	Li-Ion
Empfohlene Akkukapazität	2,0 - 10,0 Ah
Motortechnologie	Bürstenlos
Leerlaufdrehzahl	0 - 1100 U/min
Schlagzahl	0 - 4800 Schläge/min
Schlagenergie	2,4 J (EPTA)
Bohrleistung (Beton)	24 mm
Bohrleistung (Stahl)	13 mm
Bohrleistung (Holz)	30 mm
Bohrfutter	Schnellspannbohrfutter (Keyless)
Gewicht (ohne Akku)	1,7 kg
Länge	310 mm
Breite	80 mm
Höhe	230 mm
Stromversorgung	Li-Ion-Akku 18 V (CAS-kompatibel)
Ladegerät enthalten	Ja, Schnellladegerät (je nach Set)
Hauptfunktionen	Bohren, Schlagbohren, Meißeln
Sicherheit	Sicherheitskupplung, elektronischer Überlastschutz, Akku-Abschaltung bei Überhitzung
Wartung und Reinigung	Lüftungsschlitze mit einem Pinsel reinigen; an einem trockenen Ort lagern
Ersatzteile und Reparierbarkeit	Ersatzteile beim Metabo-Kundendienst erhältlich; Reparatur nur durch qualifiziertes Personal
Allgemeine Informationen	Gerät der Schutzklasse II; kompatibel mit dem CAS-System (Cordless Alliance System)

Häufig gestellte Fragen - KH 18 LTX BL 24 Q Set ISA METABO

Welchen Akku soll ich mit dem KH 18 LTX BL 24 Q verwenden?

Verwenden Sie einen Metabo- oder CAS-Li-Ion-Akku mit 18 V und einer Kapazität von 2,0 bis 10,0 Ah. 12-V-Akkus sind für dieses Modell nicht geeignet.

Wie lade ich den Akku auf?

Setzen Sie den Akku vollständig in das mitgelieferte Ladegerät ein, bis er einrastet. Die Kontrollleuchte blinkt während des Ladevorgangs. Sobald der Akku vollständig geladen ist, leuchtet die Anzeige konstant. Das Ladegerät schaltet dann in den Erhaltungslademodus.

Was tun, wenn die Warnleuchte blinkt?

Ein Blinken der Warnleuchte (4) zeigt einen defekten oder falsch eingesetzten Akku an. Entfernen Sie den Akku und überprüfen Sie seinen Zustand. Ist er defekt, laden Sie ihn nicht und wenden Sie sich an den Kundendienst.

Kann ich den Hammer durchgehend verwenden?

Ja, der bürstenlose Motor und der elektronische Schutz ermöglichen eine intensive Nutzung. Lassen Sie das Werkzeug jedoch abkühlen, wenn die Temperatur zu hoch wird. Das Ladegerät unterbricht den Ladevorgang, wenn der Akku 50 °C überschreitet.

Wie wechsle ich das Bohrfutter?

Das Modell KH 18 LTX BL 24 Q ist mit einem Schnellspannbohrfutter (keyless) ausgestattet. Zum Wechseln eines Zubehörs drehen Sie den Bohrfutterring von Hand. Es ist kein zusätzliches Werkzeug erforderlich.

Welches Zubehör ist kompatibel?

Alle Bohrer und Meißel mit Sechskant- oder Zylinderschaft, die zum Bohrfutter passen. Verwenden Sie Metabo-Zubehör oder gleichwertige Qualität. Das CAS-System ermöglicht den gemeinsamen Einsatz von Akkus mit anderen Werkzeugen der Serie.

Wie reinige ich das Gerät?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einer weichen Bürste, um Überhitzung zu vermeiden. Wischen Sie das Gehäuse mit einem feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel. Lagern Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern.

Was tun bei Überhitzung des Akkus?

Wenn die Warnleuchte (4) dauerhaft leuchtet, ist der Akku zu heiß oder zu kalt. Warten Sie, bis er sich zwischen 0 °C und 50 °C befindet. Der Ladevorgang wird automatisch fortgesetzt.

Ist das Werkzeug gegen Überlastung geschützt?

Ja, es verfügt über eine Sicherheitskupplung bei Blockierung des Bohrers sowie einen elektronischen Überlastschutz und Tiefentladeschutz für den Akku. Dies verlängert die Lebensdauer des Geräts.

Wo finde ich Ersatzteile?

Wenden Sie sich an Ihren Metabo-Händler oder den Kundendienst. Ersatzteile sind über das Metabo-Netzwerk erhältlich. Reparaturen müssen von qualifiziertem Personal durchgeführt werden, um die Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG KH 18 LTX BL 24 Q Set ISA METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

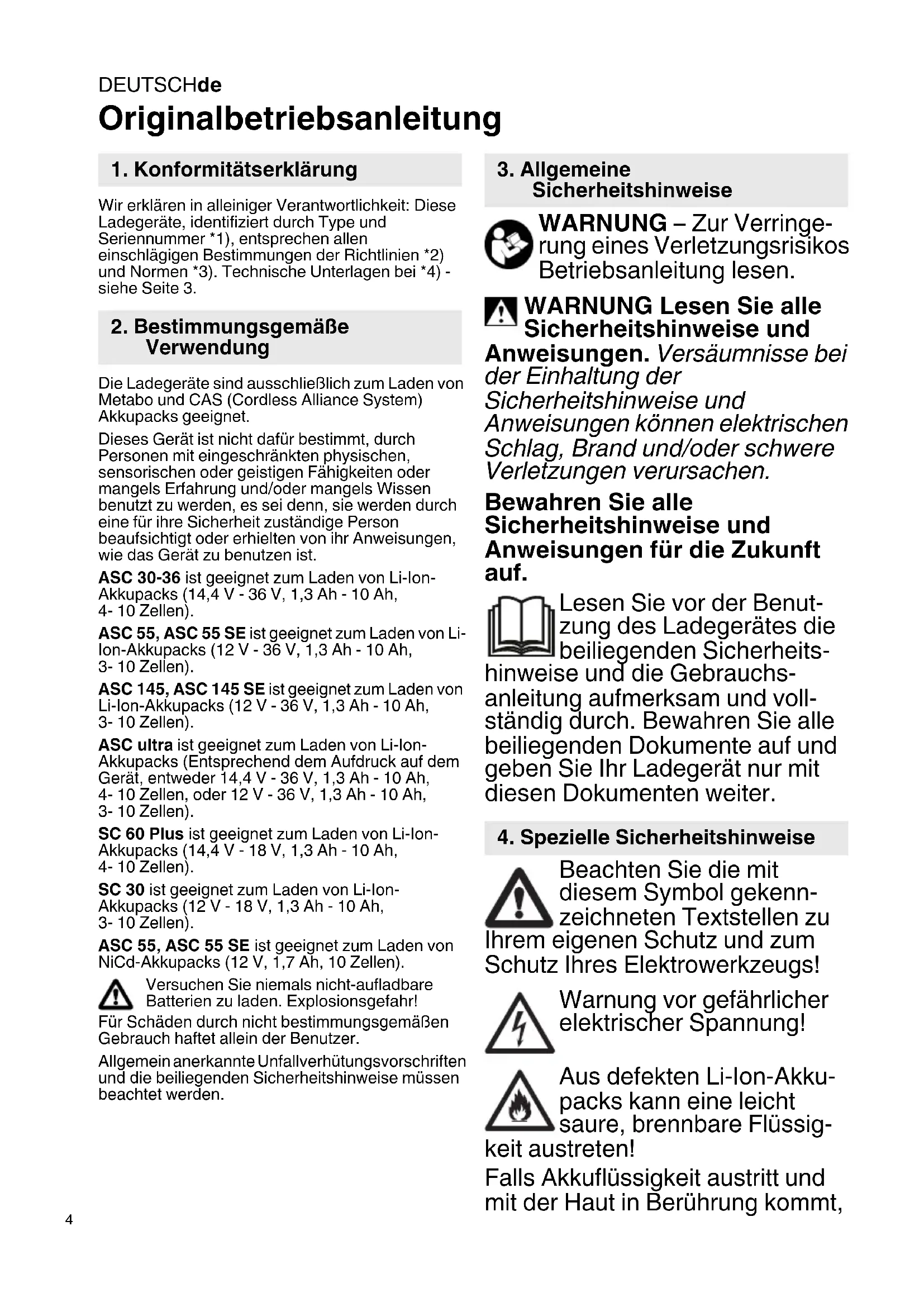

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

Die Ladegeräte sind ausschließlich zum Laden von Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 30-36 ist geeignet zum Laden von Li-Ion-Akkupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 Zellen).

ASC 55, ASC 55 SE ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 145, ASC 145 SE ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC ultra ist geeignet zum Laden von Li-Ion-Akkupacks (Entsprechend dem Aufdruck auf dem Gerät, entweder 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 Zellen, oder 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

SC 60 Plus ist geeignet zum Laden von Li-Ion-Akkupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 Zellen).

SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 55, ASC 55 SE ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die beiliegenden Sicherheitshinweise und die Gebrauchs- anleitung aufmerksam und voll- ständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekenn-zeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warnung vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akku-packs kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt,

spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nässe!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät sofort den Netzstecker!

Stecken Sie keine Gegenstände in die Lüftungsschlitze des Ladegerätes - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaft für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie dieses, die Gleichstrom erzeugen, könnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder besser, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerätes sicherstellen, dass die Lüftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selbsttest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander für ca. 1 Sekunde, der eingebaute Lüfter läuft für ca. 5 Sekunden.

7. Benutzung

7.1 Akkupack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu lassen, erst Akkupack aus dem Ladegerät nehmen und dann Taste am Akkupack drücken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

Die Betriebsanzeige (3) leuchtet dauernd.

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0 °C und 50 °C, beginnt der Ladevorgang automatisch.

8.2 Warnanzeige (4) blinkt

DEUTSCHde

• Akkupack defekt. Akkupack sofort aus dem Ladegerät entnehmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in natio nales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

11. Technische Daten

Siehe Seite 3.

U = Spannungsbereiche der Akkupacks C = Akkupack-Kapazität Ic = Ladestrom ¹⁾ t = Ladezeit ¹⁾ Abhängig von der Restkapazität sowie der

¹⁾ Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.

Empfohlene Umgebungstemperatur beim Laden: 0°C bis 40°C.

Änderungen im Sinne des technischen Fortschritts vorbehalten.
