Type de produit	Marteau perforateur sans fil
Marque	Metabo
Modèle	KH 18 LTX BL 24 Q Set ISA
Tension de batterie	18 V
Type de batterie	Li-Ion
Capacité de batterie recommandée	2,0 - 10,0 Ah
Technologie moteur	Brushless (sans balais)
Vitesse à vide	0 - 1100 tr/min
Cadence d'impact	0 - 4800 coups/min
Énergie d'impact	2,4 J (EPTA)
Capacité de perçage (béton)	24 mm
Capacité de perçage (acier)	13 mm
Capacité de perçage (bois)	30 mm
Mandrin	Mandrin autoserrant (Keyless)
Poids (sans batterie)	1,7 kg
Longueur	310 mm
Largeur	80 mm
Hauteur	230 mm
Alimentation	Batterie Li-Ion 18 V (compatible CAS)
Chargeur inclus	Oui, chargeur rapide (selon set)
Fonctions principales	Perçage, perçage à percussion, burinage
Sécurité	Embrayage de sécurité, protection surcharge électronique, arrêt de la batterie en cas de surchauffe
Entretien et nettoyage	Nettoyer les fentes d'aération avec un pinceau; stocker dans un endroit sec
Pièces détachées et réparabilité	Pièces disponibles auprès du SAV Metabo; réparation par personnel qualifié uniquement
Informations générales	Appareil de classe de protection II; compatible avec le système CAS (Cordless Alliance System)

FOIRE AUX QUESTIONS - KH 18 LTX BL 24 Q Set ISA METABO

Quelle batterie utiliser avec le KH 18 LTX BL 24 Q ?

Utilisez une batterie Li-Ion Metabo ou CAS de 18 V, avec une capacité de 2,0 à 10,0 Ah. Les batteries de 12 V ne sont pas adaptées à ce modèle.

Comment recharger la batterie ?

Insérez la batterie à fond dans le chargeur fourni jusqu'à ce qu'elle s'enclenche. Le témoin de contrôle clignote pendant la charge. Une fois la batterie complètement chargée, le témoin reste allumé fixe. Le chargeur passe alors en mode entretien.

Que faire si le témoin d'avertissement clignote ?

Un clignotement du témoin d'avertissement (4) indique une batterie défectueuse ou mal insérée. Retirez la batterie et vérifiez son état. Si elle est défectueuse, ne la rechargez pas et contactez le SAV.

Puis-je utiliser le marteau en continu ?

Oui, le moteur brushless et la protection électronique permettent une utilisation intensive. Cependant, laissez refroidir l'outil si la température devient trop élevée. Le chargeur interrompt la charge si la batterie dépasse 50 °C.

Comment changer le mandrin ?

Le modèle KH 18 LTX BL 24 Q est équipé d'un mandrin autoserrant (keyless). Pour changer un accessoire, tournez la bague du mandrin à la main. Aucun outil supplémentaire n'est nécessaire.

Quels accessoires sont compatibles ?

Tous les forets et burins avec queue hexagonale ou cylindrique adaptés au mandrin. Utilisez des accessoires Metabo ou de qualité équivalente. Le système CAS permet le partage des batteries avec d'autres outils de la gamme.

Comment nettoyer l'appareil ?

Nettoyez régulièrement les fentes d'aération avec un pinceau doux pour éviter la surchauffe. Essuyez le boîtier avec un chiffon humide. N'utilisez pas de produits agressifs. Stockez dans un endroit sec et à l'abri des enfants.

Que faire en cas de surchauffe de la batterie ?

Si le témoin d'avertissement (4) est allumé en permanence, la batterie est trop chaude ou trop froide. Attendez qu'elle revienne entre 0 °C et 50 °C. La recharge reprendra automatiquement.

L'outil est-il protégé contre les surcharges ?

Oui, il dispose d'un embrayage de sécurité en cas de blocage du foret, ainsi qu'une protection électronique contre les surcharges et les décharges profondes de la batterie. Cela prolonge la durée de vie de l'appareil.

Où puis-je trouver des pièces de rechange ?

Contactez votre revendeur Metabo ou le service après-vente. Les pièces détachées sont disponibles via le réseau Metabo. Les réparations doivent être effectuées par un personnel qualifié pour garantir la sécurité.

MODE D'EMPLOI KH 18 LTX BL 24 Q Set ISA METABO

		ASC ultra *1)		ASC 145 *1) ASC 145 SE*1)		ASC 30-36*1) ASC 55 *1) ASC 55 SE*1)		SC 60 Plus *1) SC 30 *1)
U (V) C (Ah)		Ic (A)	t (min)	Ic (A)	t (min)	Ic (A)	t (min)	Ic (A)	t (min)
12,0 2,0	4 30 4,0	30 4 30	2,6 46
12,0 4,0	6,5 37 8,0	30 4 6	0 2,6 92
12 (NiCd) 1	7 - - -	- 3 35	- -
14,4 1,3	2,6 30 2,6	30 3 2	6 1,5 52
14,4 1,5	3 30 3,0	30 3 30	1,5 60
14,4 2,0	4 30 4,0	30 3 40	1,5 80
14,4 2,6	5,2 30 5,2	30 3 5	2 1,5 104
14,4 3,0	6 30 6,0	30 3 60	1,5 120
14,4 4,0	6,5 37 8,0	30 3 8	0 1,5 160
18 1,3 2	6 30 2,6	30 3 26	1,5 52
18 1,5 3	30 3,0 3	0 3 30 1	,5 60
18 2,0 4	30 4,0 3	0 3 40 1	,5 80
18 2,2 4	4 30 4,4	30 3 44	1,5 88
18 2,6 5	2 30 5,2	30 3 52	1,5 104
18 3,0 6	30 6,0 3	0 3 60 1	,5 120
18 3,1 6	2 30 6,2	30 3 62	1,5 124
18 3,5 6	5 32 7,0	30 3 70	1,5 140
18 4,0 6	5 37 8,0	30 3 80	1,5 160
18 5,2 6	5 48 8,0	39 3	104	1,5 208
18 5,5 6	5 51 8,0	41 3	110	1,5 220
18 6,2 6	5 57 8,0	47 3	124	1,5 248
18 7,0 6	5 65 8,0	53 3	140	1,5 280
18 8,0 6	5 74 8,0	60 3	160	1,5 320
18	10,0 6	5 93 8,0	75 3	200	1,5 400
36 1,5 3	30 3,0 3	0 1,5 60	- -
36 2,6 5	2 30 4,0	39 1,5	104	-
36 4,0 6	5 37 4,0	60 1,5	160	-
36 5,2 6	5 48 4,0	78 1,5	208	-
36 6,2 6	5 57 4,0	93 1,5	248	-

AIR COOLED

√

√

√

-

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1, EN 60335-2-29, EN IEC 63000:2018

2021-03-12, Bernd Fleischmann

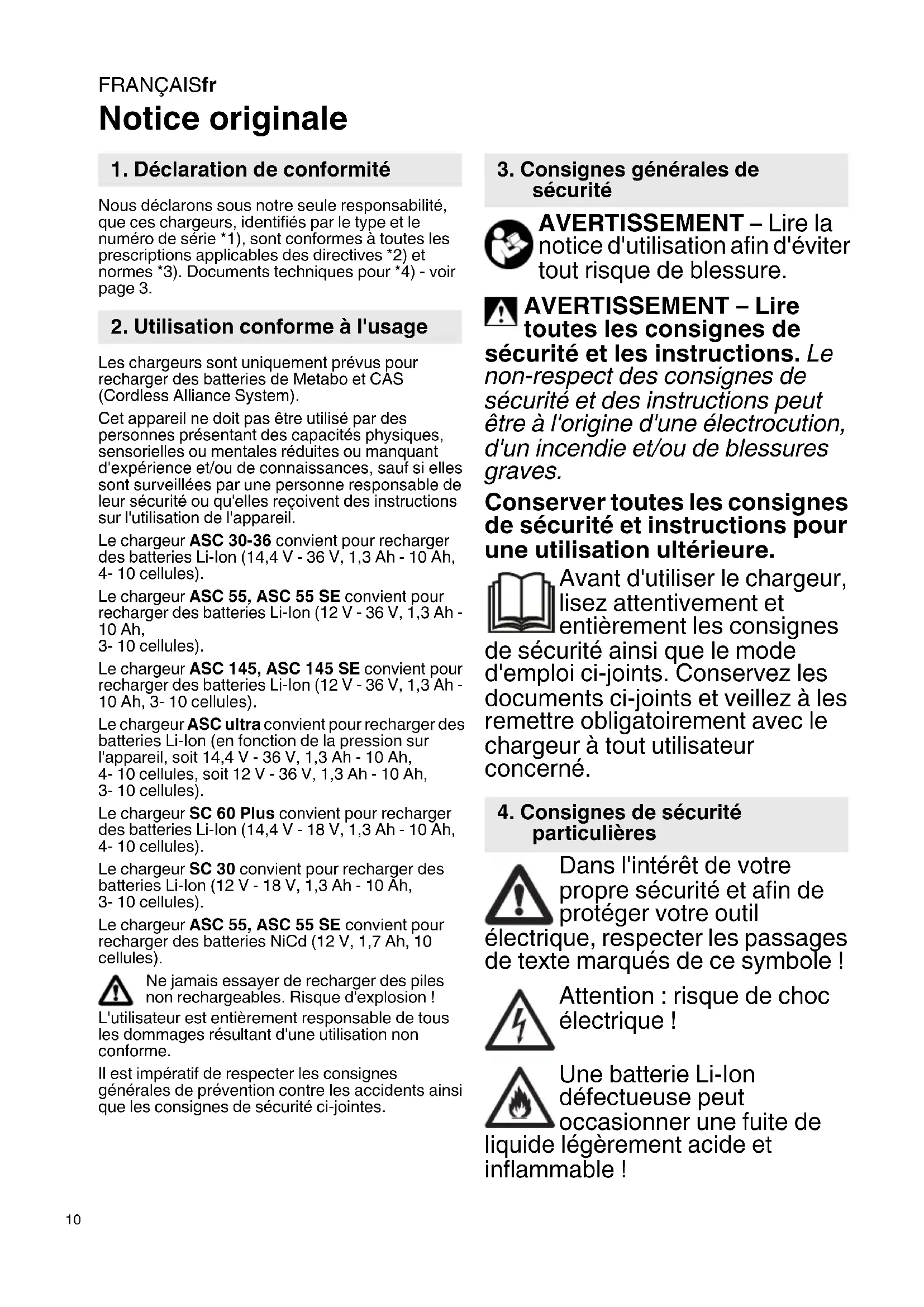

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3.

2. Utilisation conforme à l'usage

Les chargeurs sont uniquement prévus pour recharger des batteries de Metabo et CAS (Cordless Alliance System).

Cet appareil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'appareil.

Le chargeur ASC 30-36 convient pour recharger des batteries Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellules).

Le chargeur ASC 55, ASC 5 10 cellules).

Le chargeur ASC 145, ASC 145 SE convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellules).

Le chargeur ASC ultra convient pour recharger des batteries Li-Ion (en fonction de la pression sur l'appareil, soit 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellules, soit 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellules).

Le chargeur SC 60 Plus convient pour recharger des batteries Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellules).

Le chargeur SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellules).

Le chargeur ASC 55, ASC 55 SE convient pour recharger des batteries NiCd (12 V, 1,7 Ah, 10 cellules).

Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion !

L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT – Lire toutes les consignes de sécurité et les instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures vives.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entièrement les consignes de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec le chargeur à tout utilisateur concerné.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil

électrique, respecter les passages de texte marqués de ce symbole !

Attention : risque de choc électrique !

Une batterie Li-Ion défectueuse peut occasionner une fuite de

liquide légèrement acide et inflammable !

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin !

Ne pas recharger une batterie entièrement chargée !

Réservé à un usage intérieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Éloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuillez immédiatement débrancher le cordon d'alimentation.

N'introduisez pas d'objets dans les fentes d'aération du chargeur – risque d'électrocution ou de court-circuit !

N'utilisez jamais de batteries défectueuses !

Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui présentent un taux important de poussières métalliques.

5. Vue d'ensemble

Voir page 2. Les images s'appliquent à titre d'exemple pour tous les appareils.

1 Batterie (non fournie) 2 Logement coulissant 3 Témoin de contrôle 4 Témoin d'avertissement

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.

Les appareils comme celui-ci, qui génèrent du courant continu, pourraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou mieux, avec un courant de déclenchement max. de 30 mA.

Avant de mettre le chargeur en route, s'assurer que les fentes d'aération sont bien dégagées. Respecter une distance minimale de 5 cm par rapport à tout autre objet !

6.1 Autotest

Brancher la fiche secteur.

Le témoin d'avertissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

7.1 Recharger la batterie

Insérer la batterie entièrement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de contrôle (3) clignote.

Remarque : Pour afficher l'état de charge des batteries Li-Ion, retirer tout d'abord la batterie du chargeur, puis presser la touche sur la batterie.

7.2 Mode entretien

À la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien.

La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

8.1 Le témoin d'avertissement (4) est allumé en permanence

La batterie n'est pas chargée. Température trop élevée / trop basse. Si la température de la batterie

se situe entre 0 °C et 50 °C, le processus de recharge débute automatiquement.

8.2 Le témoin d'avertissement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.
• La batterie n'a pas été insérée correctement dans le logement coulissant (2). Voir chapitre 7.1.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectués que par un spécialiste !

Au cas où le cordon d'alimentation électrique de cet appareil serait endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagés doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

11. Caractéristiques techniques

Voir page 3.

U = plages de tension des batteries C = capacité de la batterie IC = courant de recharge {1)} t = durée de recharge

¹⁾ En fonction de la capacité résiduelle et de la température des batteries, les durées de chargement réelles peuvent différer des valeurs indiquées.

Température ambiante recommandée pour la recharge : 0 °C à 40 °C

Sous réserve de modifications résultant de progrès techniques.

Appareil de la classe de protection II courant alternatif
