Caractéristiques techniques	Marteau perforateur Metabo DH 38YE3, puissance 1 200 W, énergie de frappe 8,5 J, fréquence de frappe 2 900 min-1, vitesse à vide 200 min-1.
Utilisation	Idéal pour le perçage et le burinage dans le béton, la maçonnerie et d'autres matériaux de construction.
Maintenance et réparation	Vérifier régulièrement les balais de charbon, nettoyer les filtres d'air et lubrifier les pièces mobiles selon le manuel d'utilisation.
Sécurité	Utiliser des lunettes de protection, des gants et un casque anti-bruit. Ne pas utiliser l'appareil dans des environnements humides.
Informations générales	Poids : 6,5 kg, dimensions : 400 x 150 x 300 mm, garantie de 3 ans sous conditions d'enregistrement.

FOIRE AUX QUESTIONS - DH 38YE3 METABO

Comment changer le foret sur le METABO DH 38YE3 ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens antihoraire, insérez le nouveau foret et revissez le mandrin en tournant dans le sens horaire jusqu'à ce qu'il soit bien serré.

Quel type de forets puis-je utiliser avec le METABO DH 38YE3 ?

Le METABO DH 38YE3 est compatible avec des forets SDS-plus, qui sont conçus pour les perforateurs et les marteaux.

Quelle est la puissance du METABO DH 38YE3 ?

Le METABO DH 38YE3 a une puissance de 1 200 W, ce qui le rend efficace pour des travaux lourds.

Comment entretenir mon METABO DH 38YE3 ?

Pour entretenir votre METABO DH 38YE3, nettoyez régulièrement le filtre à air, vérifiez l'état des charbons et lubrifiez les pièces mobiles selon les recommandations du manuel d'utilisation.

Que faire si mon METABO DH 38YE3 ne démarre pas ?

Vérifiez d'abord que l'outil est bien branché et que la prise fonctionne. Si le problème persiste, contrôlez les charbons et le fusible interne. Consultez le manuel pour plus de détails.

Est-ce que le METABO DH 38YE3 a une fonction de rotation ?

Oui, le METABO DH 38YE3 dispose d'une fonction de rotation qui permet de l'utiliser comme un perceuse classique.

Quel est le poids du METABO DH 38YE3 ?

Le METABO DH 38YE3 pèse environ 4,5 kg, ce qui le rend relativement léger pour un outil de cette puissance.

Puis-je utiliser le METABO DH 38YE3 sur des murs en béton ?

Oui, le METABO DH 38YE3 est conçu pour percer et frapper dans des matériaux durs comme le béton.

Quelle est la garantie du METABO DH 38YE3 ?

Le METABO DH 38YE3 est généralement livré avec une garantie de 3 ans, mais il est conseillé de vérifier les conditions spécifiques auprès du revendeur.

MODE D'EMPLOI DH 38YE3 METABO

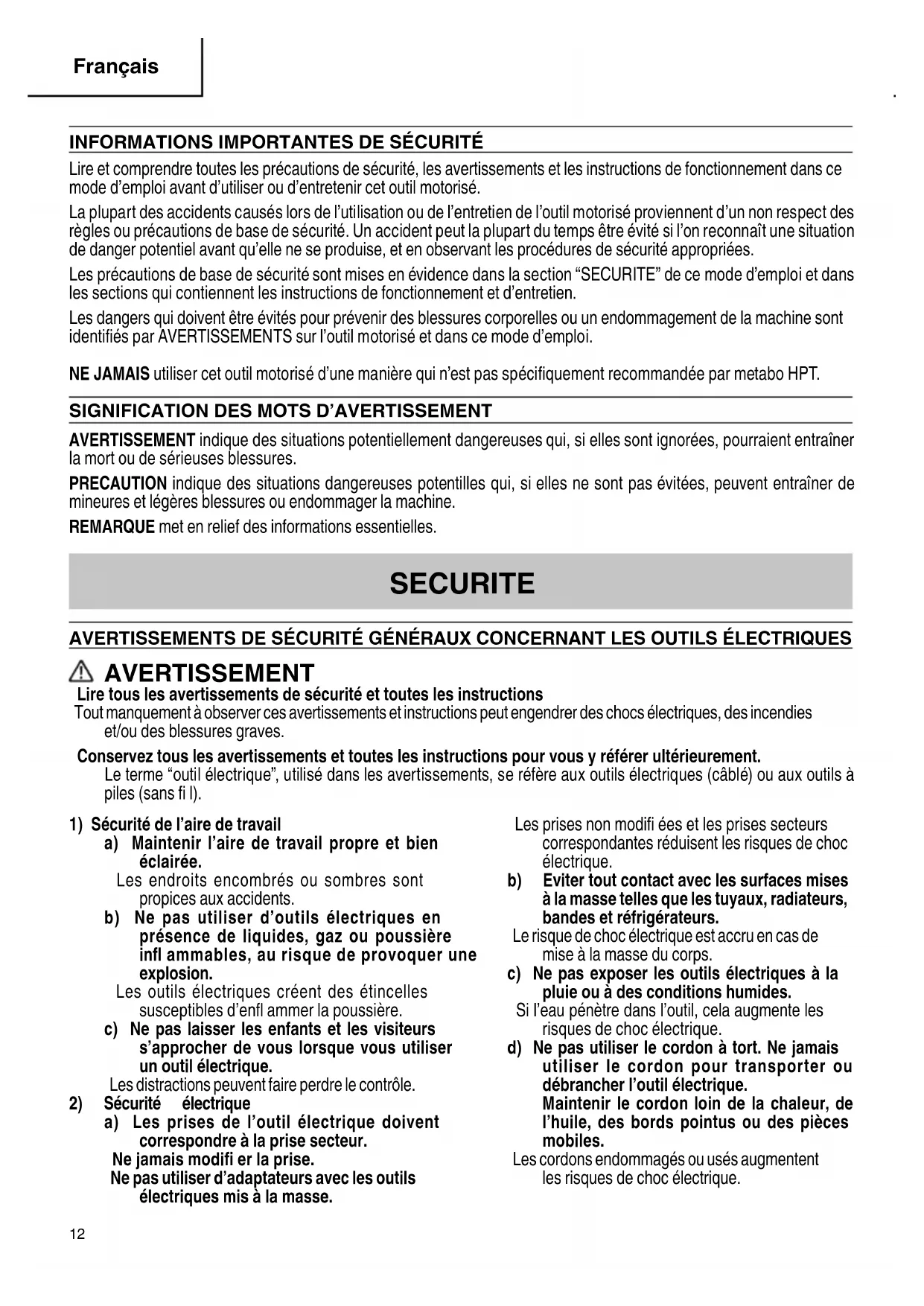

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifi és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifi quement recommandée par metabo HPT.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fi l).

1) Sécurité de l’aire de travail

a) Maintenir l’aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d’outils électriques en présence de liquides, gaz ou poussière infl ammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d’enfl ammer la poussière. c) Ne pas laisser les enfants et les visiteurs s’approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l’outil électrique doivent correspondre à la prise secteur. Ne jamais modifi er la prise. Ne pas utiliser d’adaptateurs avec les outils électriques mis à la masse. Les prises non modifi ées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l’eau pénètre dans l’outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l’outil électrique. Maintenir le cordon loin de la chaleur, de l’huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. 000BookDH38YE3NAmetabo.indb12000BookDH38YE3NAmetabo.indb12 2022/05/1614:57:462022/05/1614:57:4613 Français e) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L’utilisation d’un cordon adapté à l’usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L’utilisation d’un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d’outil électrique si vous êtes sous l’infl uence de drogues, d’alcool ou de médicaments. Pendant l’utilisation d’outils électrique, un instant d’inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L’utilisation d’équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l’interrupteur soit en position d’arrêt avant de brancher à une source d’alimentation et/ou une batterie, de ramasser l’outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l’interrupteur ou brancher les outils électriques avec l’interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l’outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l’outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l’outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d’installations d’extraction et de recueil de la poussière, veiller à ce qu’ils soient correctement raccordés et utilisés. L’utilisation d’un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d’un outil électrique

a) Ne pas forcer sur l’outil électrique. Utiliser l’outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l’outil électrique si l’interrupteur ne le met pas en position de marche et d’arrêt. Tout outil ne pouvant être contrôlé par l’interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l’outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l’outil ou ces instructions utiliser l’outil électrique. Les outils électriques sont dangereux entre les mains d’utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l’absence de mauvais alignement ou d’arrêt, d’endommagement de pièces ou toute autre condition susceptible d’aff ecter l’opération de l’outil. Si l’outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l’outil électrique, les accessoires et les mèches de l’outil, etc. conformément à ces instructions en tenant compte des conditions d’utilisation et du travail à réaliser. L’utilisation de l’outil électrique pour des opérations diff érentes de celles pour lesquelles il a été conçu est dangereuse.

a) Faire entretenir l’outil électrique par un technicien habilité à l’aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l’outil électrique. lesquelles il a été conçu est dangereuse. 000BookDH38YE3NAmetabo.indb13000BookDH38YE3NAmetabo.indb13 2022/05/1614:57:462022/05/1614:57:4614 Français

L’exposition au bruit peut engendrer une perte de l’audition.

2. Utilisez les poignées auxiliaires, si fourni avec

l’outil. Toute perte de contrôle peut entraîner des blessures.

3. Tenir les outils électriques par les surfaces de

grippage lors de la réalisation d’opération où l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Le contact d’un outil de coupe avec un fi l “sous tension” risque de mettre les parties métalliques de l’outil “sous tension” d’électrocuter l’utilisateur.

4. NE JAMAIS toucher la mèche avec des mains nues

après l’utilisation.

5. NE JAMAIS porter de gants faits d’une matière qui

risque de s’enrouler, comme du coton, de la laine, de la toile ou de la fi celle, etc.

6. TOUJOURS fi xer la poignée latérale et tenir le marteau

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

8. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

9. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

10. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifi ées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifi ées dans le mode d’emploi.

11. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

12. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

13. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

14. Les lames et les accessoires doivent être

fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fi xés et serrés fermement.

15. Garder propres les évents d’air du moteur.

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifi er les accumulations de poussière fréquemment.

16. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spécifi ée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

17. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service metabo HPT autorisé.

18. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

19. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

20. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fi ssurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiff on doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

21. TOUJOURS porter des lunettes de protection qui

respectent les dernières révisions du Standard ANSI Z87.1. 000BookDH38YE3NAmetabo.indb14000BookDH38YE3NAmetabo.indb14 2022/05/1614:57:472022/05/1614:57:4715 Français

22. TOUJOURS vérifi er s’il y a des objets encastrés, par

exemple des fi ls électriques. Le fait de toucher avec l’outil un fi l ou un câble électrique sous tension risque de provoquer une décharge électrique. Avant l’utilisation, vérifi er s’il y a des objets dissimulés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond.

23. Défi nitions pour les symboles utilisés sur cet outil

Pour assurer un fonctionnement plus sûr de cet outil motorisé, metabo HPT a adopté une conception à double insolation. “Double isolation” signifi e que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation eff ectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES metabo HPT peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange metabo HPT garanties d’origine doivent être utilisées.

Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiff on doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

PROPRIETAIRES DE CET OUTIL! 000BookDH38YE3NAmetabo.indb15000BookDH38YE3NAmetabo.indb15 2022/05/1614:57:472022/05/1614:57:4716 Français DESCRIPTION FONCTIONNELLE REMARQUE Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diff érents de ceux de l’outil motorisé utilisé.

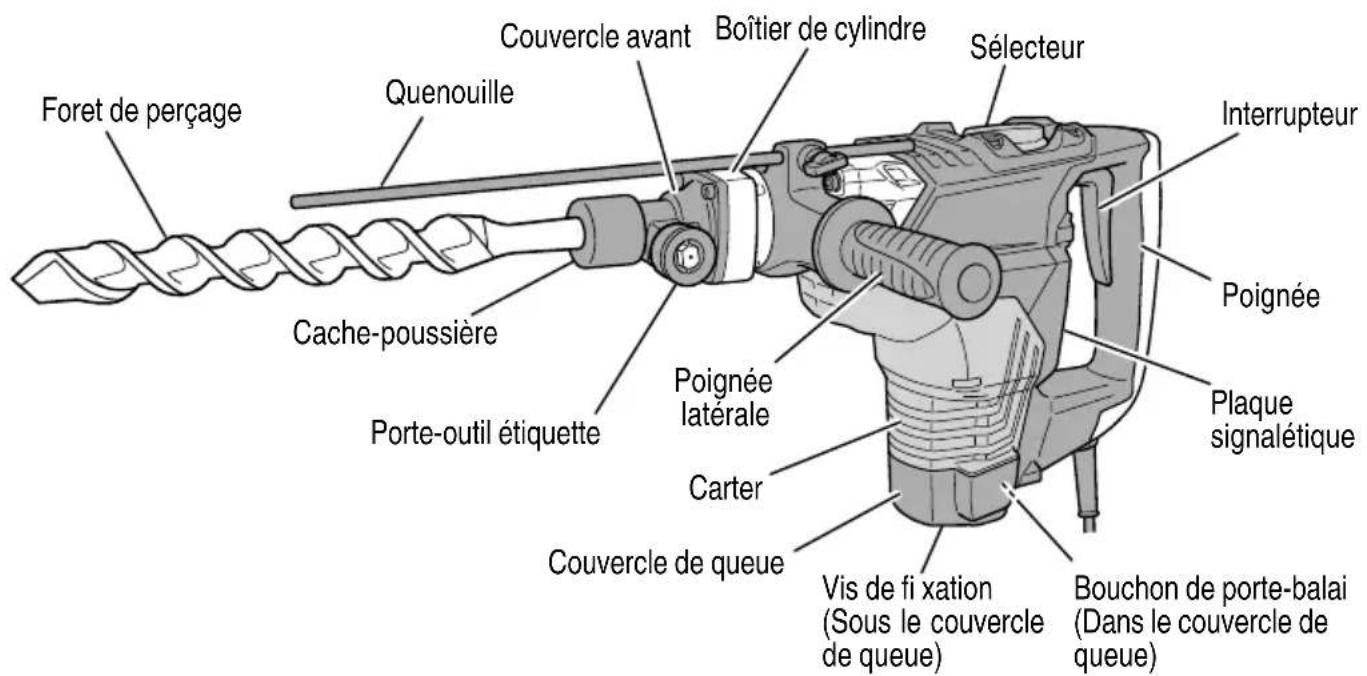

Fig. 1 Cache-poussière Carter Quenouille Porte-outil étiquette Couvercle avant Boîtier de cylindre Interrupteur Poignée latérale Poignée Bouchon de porte-balai (Dans le couvercle de queue) Plaque signalétique Couvercle de queue Vis de fi xation (Sous le couvercle de queue) Sélecteur Foret de perçage SPECIFICATIONS Moteur Moteur série monophasé à collecteur. Source d’alimentation Secteur, 120 V 60 Hz, monophasé Courant 10,0 A Capacité Mèche: 1-9/16" (40 mm) Couronne: 4-1/8" (105 mm) Vitesse sans charge 620 /min. Vitesse de percussion à pleine charge 2 800 /min. Poids 15,6 lbs (7,1 kg) 000BookDH38YE3NAmetabo.indb16000BookDH38YE3NAmetabo.indb16 2022/05/1614:57:482022/05/1614:57:4817 Français APPLICATIONS Fonction de rotation et de percussion

Perçage de trous d’ancrage

Perçage de trous dans béton Fonction martelage uniquement

Broyage du béton, burinage, creusage et équarrissage (Certaines applications nécessitent des accessoires en option)

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifi ée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fi che est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffi sante. Le cordon prolongateur doit être aussi court que possible. AVERTISSEMENT Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifi er la prise

Si la prise reçoit la fi che avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauff e entraînant des dangers sérieux.

5. Vérifi cation des conditions d’environnement

Vérifi er que l’état de l’aire de travail est conforme aux précautions.

6. Comment installer le cache-poussière (Fig. 2)

Toujours installer le cache-poussière sur le raccord de la queue conique. Insérer le cache-poussière bien à fl eur de la rainure. REMARQUE Pour une mèche épaisse, insérer le cache-poussière par l’arrière de la mèche. Fig. 2 Insérer jusqu’à la rainure Cache-poussière

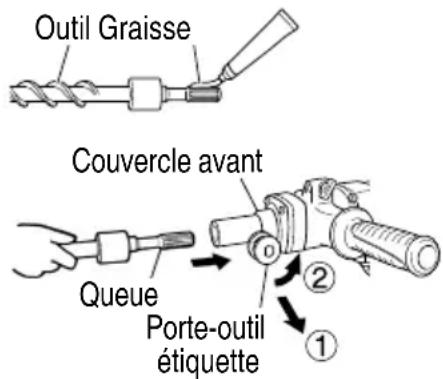

7. Comment installer l’outil

PRECAUTION Pour les outils tels que foret et pointe de broyage n’utiliser que les pièces metabo HPT authentiques. (1) Nettoyer, puis graisser la queue de l’outil avec la graisse ou l’huile. (2) Tirer le porte-outil dans la direction de la fl èche et le tourner dans la direction de la fl èche (sens antihoraire). Insérer à fond la queue de l’outil dans le trou hexagonal du couvercle avant. (Fig. 3) Outil Graisse Couvercle avant Queue Porte-outil étiquette Fig. 3 (3) Retourner le porte-outil pour fi xer l’outil. (4) Tirer sur l’outil pour s’assurer qu’il est bien verrouillé à fond. UTILISATION

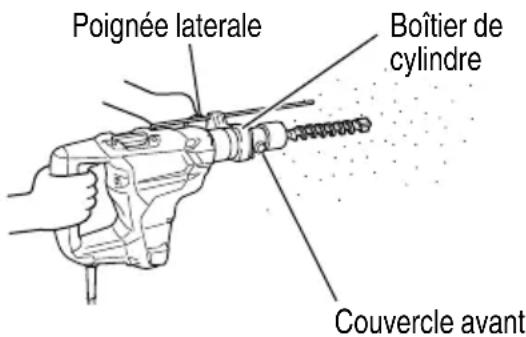

1. Comment percer des trous (Fig. 4)

(1) Tirer l’interrupteur après avoir appliqué la pointe de la mèche à la position de forage. (2) Il n’est pas nécessaire d’appuyer de force sur le corps du marteau rotatif. Il sera suffi sant d’appuyer légèrement sur le marteau rotatif jusqu’à ce que les éclats soient déchargés librement. Fig. 4 Couvercle avant Boîtier de cylindre Poignée laterale

4. Broyage et burinage en “percussion”:

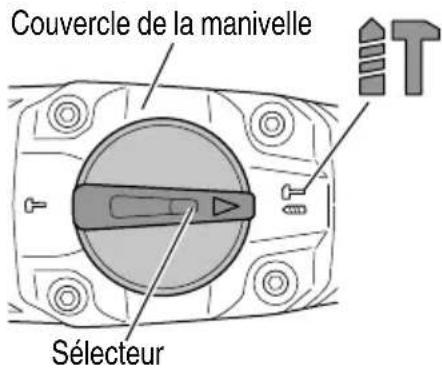

PRECAUTION Si l’on règle le sélecteur pendant la rotation du moteur, l’outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien régler le sélecteur lorsque le moteur est à l’arrêt complet. (1) Commutation sur “percussion” (a) Tourner le levier du sélecteur. (b) Alignez ▲ du levier du sélecteur et du couvercle de la manivelle comme illustré à la Fig. 7. Sélecteur Fig. 7 Couvercle de la manivelle

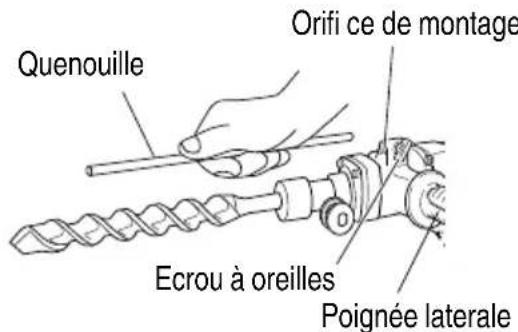

5. Utilisation de la pièce d’arrêt (Fig. 8)

(1) Desserrez le boulon à oreilles, puis insérez la pièce d’arrêt dans le trou de fi xation sur la poignée latérale. (2) Réglez la position de la pièce d’arrêt en fonction de la profondeur du trou, puis serrez fermement le boulon à oreilles. Fig. 8 Quenouille Orifi ce de montage Ecrou à oreilles Poignée laterale PRECAUTION

Bien que cette machine soit équipée d’un limiteur d’eff ort, si le foret se pince dans le béton ou tout autre matériau, l’arrêt du foret qui en résulte peut provoquer un rebond du corps de la machine. Tenir fermement la poignée principale et la poignée latérale pendant le fonctionnement.

En cas de fonctionnement continu, ne pas toucher le boîtier du cylindre ni le couvercle avant car ils chauff ent.

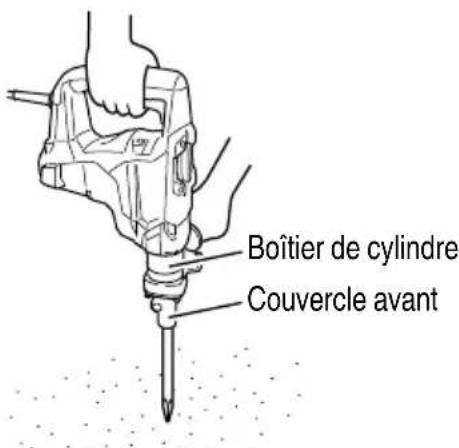

2. Comment buriner ou démanteler (Fig. 5)

En appliquant la pointe de l’outil sur la position de burinage ou de démolissage, faire fonctionner le marteau rotatif en utilisant son propre poids. Il n’est pas nécessaire d’appuyer ou de pousser de force. Fig. 5 Boîtier de cylindre Couvercle avant PRECAUTION En cas de fonctionnement continu, ne pas toucher le boîtier du cylindre ni le couvercle avant car ils chauff ent.

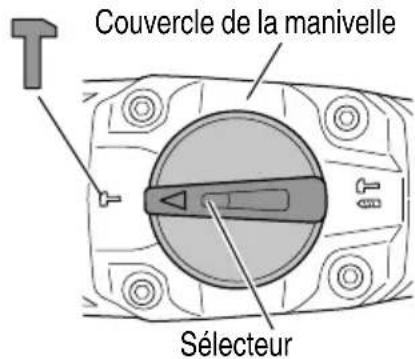

3. Perçage en “rotation + percussion”:

PRECAUTION Si l’on règle le sélecteur pendant la rotation du moteur, l’outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien régler le sélecteur lorsque le moteur est à l’arrêt complet. (1) Commutation sur “rotation + percussion” (a) Tourner le levier du sélecteur. (b) Alignez ▲ du levier du sélecteur et du couvercle de la manivelle comme illustré à la Fig. 6. 000BookDH38YE3NAmetabo.indb18000BookDH38YE3NAmetabo.indb18 2022/05/1614:57:492022/05/1614:57:4919 Français

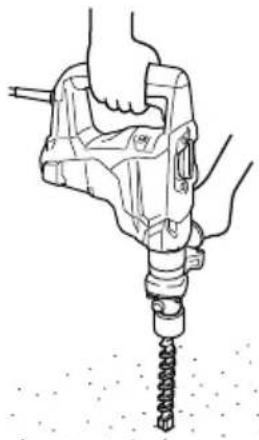

6. Préchauff age (Fig. 9)

Le système de graissage de l’outil risque de devoir être préchauff é dans les régions froides. Placer l’extrémité de la mèche de façon qu’elle entre en contact avec le béton, enclencher l’interrupteur et effectuer une opération de préchauffage. Bien s’assurer que l’outil fait entendre un bruit de heurt, puis utiliser l’outil. Fig. 9 PRECAUTION Pendant l’opération de préchauffage, tenir fermement la poignée latérale et le corps de l’outil des deux mains de façon à garder une bonne prise de l’outil et faire attention que le corps de l’opérateur ne pivote pas sons l’eff et d’une mèche coincée.

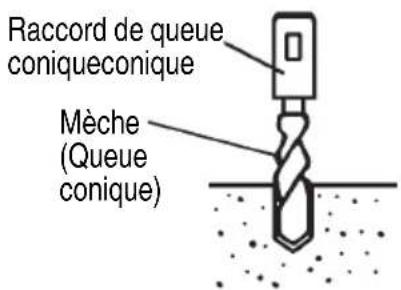

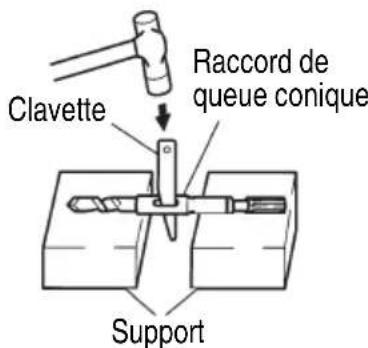

7. Comment utiliser la mèche (queue conique) et le

raccord de queue conique. (1) Installer la mèche à queue conique dans le raccord de queue conique. (Fig. 10) Fig. 10 Mèche (Queue conique) Raccord de queue coniqueconique (2) Mettre l’appareil sous tension et percer un trou de base. (3) Après avoir retirer la poussière avec une seringue, fi xer le mandrin à la pointe du sabot et l’enfoncer dans le sabot avec un marteau. (4) Pour retirer le foret à tige conique, insérez une clavette dans la fente de l'adaptateur de tige conique, placez des supports sous les deux côtés de l'adaptateur de tige conique et tapez sur la clavette avec un marteau. (Fig. 11) Fig. 11 Raccord de queue conique Clavette Support

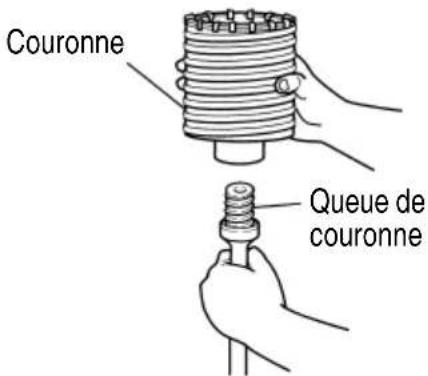

COMMENT UTILISER LA COURONNE

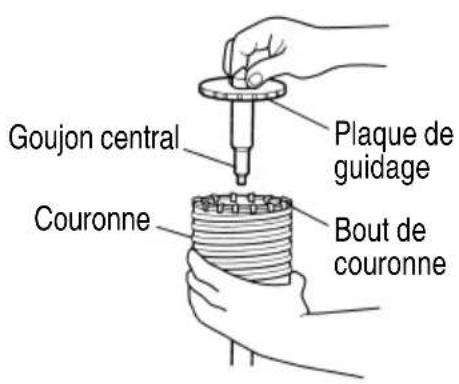

Utiliser la couronne pour percer de grands trous. L’utiliser avec le goujon central et la queue de couronne fournis en tant qu’accessoires en option.

PRECAUTION S’assurer que l’interrupteur est sur la position d’arrêt (OFF) et débrancher l’outil. (1) Monter la couronne sur la queue de couronne. (Fig. 12) Graisser le fi letage da la queue de couronne afi n de faciliter le démontage. Fig. 12 Couronne Queue de couronne 000BookDH38YE3NAmetabo.indb19000BookDH38YE3NAmetabo.indb19 2022/05/1614:57:492022/05/1614:57:4920 Français (2) Monter la queue de couronne sur le marteau rotatif à percussion. (Fig. 13) Fig. 13 (3) Introduire le goujon central dans la plaque de guidage jusqu’à ce qu’il arrête. (4) Engager la plaque de guidage dans la couronne et tourner la plaque de guidage à gauche ou à droite de manière à ce qu’elle à ce qu’elle ne puisse pas tomber, même si elle orientée vers le bas. (Fig. 14) Fig. 14 Goujon central Couronne Bout de couronne Plaque de guidage

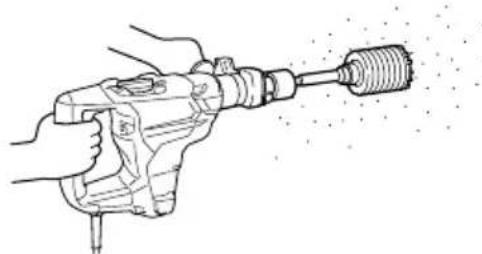

2. Perçage (Fig. 15)

(1) Brancher la perceuse. (2) Un ressort est placé dans le goujon central. Appuyer légèrement l’outil contre le mur ou le plancher tout droit. Toute la surface de la couronne doit être en contact avec le mur ou le plancher. Mettre en marche. (3) Quand on a percé sur une profondeur d’environ 3/16" (5 mm), la position du trou est déterminée. Continuer à percer après avoir retiré le goujon central et la plaque de guidage de la couronne. (4) Si l’on applique une force excessive, cela donnera un travail bâclé et abîmera la pointe du foret de perçage, réduisant ainsi la durée de service du marteau rotatif. Fig. 15 PRECAUTION Quand on retire le goujon central et la plaque de guidage, mettre l’interrupteur sur la position d’arrêt (OFF) et débrancher la perceuse.

3. Démontage (Fig. 16)

Une autre méthode consiste à retirer la queue de la couronne du marteau rotatif à frapper fortement la tête de la queue de la couronne deux ou trois fois avec un marteau, tout en maintenant la couronne. Cela aura pour eff et de desserrer le fi letage et on pourra retirer la couronne. Fig. 16 Queue de couronne 000BookDH38YE3NAmetabo.indb20000BookDH38YE3NAmetabo.indb20 2022/05/1614:57:502022/05/1614:57:5021 Français

ENTRETIEN ET INSPECTION

AVERTISSEMENT S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de déconnecter la fi che de la prise secteur avant l’entretien et l’inspectio. REMARQUE Utiliser le balai en carbone metabo HPT No. 08 et No. 94 indiqué sur la Fig. 17.

Remplacement du balais en carbone (Pour le nom des pièces, reportez-vous à la Fig. 1) Desserrer la vis de fi xation et enlever le couvercle de la queue. Enlever la chapeau de balai et la balai en carbone. Après avoir remplacé le balai en carbone, serrer fermement le chapeau du balai et installer le couvercle avec deux vis de fi xation.

5. Remplacement de la graisse

Ce marteau perforateur est de construction entièrement hermétique pour le protéger contre la poussière et pour éviter les fuites de lubrifi ant. Par conséquent, ce marteau perforateur peut être utilisé sans lubrifi cation pendant une période prolongée. Reportez-vous à ce qui suit pour le remplacement de la graisse.

Période de remplacement de la graisse Après l’achat, remplacer la graisse après chaque période de six mois d’utilisation. Se procurer la graisse auprès du service après-vente agréé le plus proche.

6. Entretien et reparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être eff ectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE. PRECAUTION Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

1. Inspection des mèches de l’outil

Étant donné que l’utilisation d’un outil usé entraînera un mauvais fonctionnement du moteur et une diminution de l’effi cacité, remplacez la mèche d’outil par une neuve ou aiguisez-la immédiatement dès que vous notez une certaine usure.

2. Inspection des vis

Inspecter régulièrement toutes les vis et s’assurer qu’elles sont correctement serrées. Si l’une des vis était desserrée, la resserrer immédiatement. AVERTISSEMENT Utiliser la marteau rotatif avec des vis desserrées est extrêmement dangereux.

3. Entretien du moteur:

L’ensemble moteur est le “coeur” même de l’outil électrique. Veillez attentivement à ce que le moteur ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

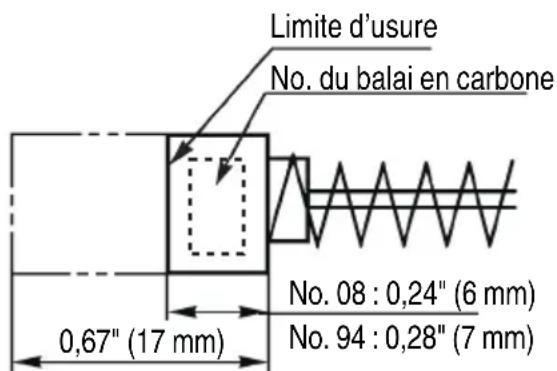

4. Contrôle des balais en carbone (Fig. 17)

• Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Quand ils sont usés ou près de la “limite d’usure”, il pourra en résulter un mauvais fonctionnement du moteur. Quand le moteur est équipé d’un balai en carbone à arrêt automatique, il s’arrêtera automatiquement. Remplacez alor les balais en carbone par des nouveaux et ayant les mêmes numéros que ceux montré sur la fi gure. En outre, toujours tenir les balais propres et veiller à ce qu’ils coulissent librement dans les supports. PRECAUTION Utiliser la polisseuse avec un balai en carbone qui est usé au-delà de la limite d’usure endommagera le moterur. Fig. 17 No. 94 : 0,28" (7 mm) No. 08 : 0,24" (6 mm) Limite d’usure No. du balai en carbone 0,67" (17 mm) 000BookDH38YE3NAmetabo.indb21000BookDH38YE3NAmetabo.indb21 2022/05/1614:57:502022/05/1614:57:5022 Français ACCESSOIRES STANDARD (1) Valise (Plastique) (No. de code 379030) p. 1
• (2) Poignée latérale (No. de code 330209) p. 1
• (3) Cache-poussière (No. de code 993245) p. 1
• (4) Quenouille (No. de code 971786) ACCESSOIRES SUR OPTION vendus séparément Pour plus d’informations sur les accessoires, veuillez contacter metabo HPT 1-800-59-TOOLS p. 1

1. Perçage de trous de passage (Rotation + Percussion)

(1) Mèche (queue cannelée)

2. Perçage de trous à large diamètre (Rotation +

(3) Queue de couronne (queue cannelée) No. de code

4. Creusage de rainures et cassure des angles

(Percussion) (1) Ciseau à froid Longueur totale No. de code 12" (300 mm) 985381 18" (460 mm) 985382

(1) Bourroir No. de code 985386 ACCESSOIRES AVERTISSEMENT TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires metabo HPT. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE Les accessoires sont sujets à changement sans obligation de la part de metabo HPT. 000BookDH38YE3NAmetabo.indb22000BookDH38YE3NAmetabo.indb22 2022/05/1614:57:502022/05/1614:57:5023 Français

7. Seringue (pour enlever déchets)

No. de code 318085 REMARQUE Les spécifi cations sont sujettes à modifi cation sans aucune obligation de la part de metabo HPT. 000BookDH38YE3NAmetabo.indb23000BookDH38YE3NAmetabo.indb23 2022/05/1614:57:512022/05/1614:57:5124 Español
