Type de produit	Marteau perforateur sans fil
Marque	Metabo
Modèle	KH 18 LTX BL 28 Q Set ISA
Tension de la batterie	18 V
Type de moteur	Brushless (sans balais)
Diamètre de perçage max. dans le béton	28 mm
Diamètre de perçage max. dans l'acier	13 mm
Diamètre de perçage max. dans le bois	30 mm
Énergie de frappe	2,6 J
Vitesse à vide (1ère vitesse)	0 - 1100 tr/min
Vitesse à vide (2ème vitesse)	0 - 2000 tr/min
Taux de percussion	0 - 4200 coups/min
Porte-outil	SDS-Plus et mandrin à serrage rapide (Quick)
Poids (avec batterie)	2,8 kg
Longueur	350 mm
Hauteur	210 mm
Largeur	80 mm
Type de batterie compatible	Li-Ion Metabo 18V (CAS)
Capacité de la batterie (incluse)	5,2 Ah
Chargeur inclus	ASC 145
Fonctions	Perçage, perçage avec percussion, burinage
Réglage de la puissance	Variateur de vitesse électronique
Frein moteur	Oui
Éclairage LED	Oui
Contenu du set	Marteau, 2 batteries 5,2 Ah, chargeur, coffret, embouts, forets
Garantie	3 ans (enregistrement en ligne)

FOIRE AUX QUESTIONS - KH 18 LTX BL 28 Q Set ISA METABO

Quel type de batterie utilise le Metabo KH 18 LTX BL 28 Q ?

Ce marteau perforateur utilise des batteries Li-Ion 18V de la gamme Metabo et CAS (Cordless Alliance System).

Quel est le diamètre de perçage maximal dans le béton ?

Le diamètre de perçage maximal dans le béton est de 28 mm grâce à son moteur brushless performant.

Le Metabo KH 18 LTX BL 28 Q est-il livré avec des batteries et un chargeur ?

Oui, le set KH 18 LTX BL 28 Q Set ISA inclut deux batteries de 5,2 Ah et un chargeur ASC 145.

Puis-je utiliser ce marteau pour le burinage ?

Oui, il dispose d'une fonction burinage avec arrêt de rotation pour les travaux de démolition légers.

Quel est le poids de l'appareil avec batterie ?

Le poids est d'environ 2,8 kg avec la batterie de 5,2 Ah, ce qui le rend maniable.

Comment changer le porte-outil ?

Le modèle Q est équipé d'un porte-outil Quick qui permet de passer rapidement du mandrin SDS-Plus au mandrin à serrage rapide sans outil.

Le moteur est-il sans entretien ?

Oui, le moteur brushless ne nécessite aucun entretien et offre une meilleure autonomie et durabilité.

Quelle est l'autonomie avec une batterie de 5,2 Ah ?

L'autonomie dépend de l'utilisation, mais avec une batterie de 5,2 Ah, vous pouvez percer environ 50 à 80 trous de 10 mm dans le béton.

Ce marteau est-il compatible avec les batteries d'autres marques ?

Il est compatible avec toutes les batteries de la gamme CAS (Cordless Alliance System) qui inclut plusieurs marques partenaires.

Comment nettoyer et entretenir l'appareil ?

Nettoyez régulièrement les fentes d'aération avec un pinceau sec. Conservez l'appareil dans un endroit sec. Pour une révision, contactez un centre de service Metabo agréé.

MODE D'EMPLOI KH 18 LTX BL 28 Q Set ISA METABO

		ASC ultra *1)		ASC 145 *1) ASC 145 SE*1)		ASC 30-36*1) ASC 55 *1) ASC 55 SE*1)		SC 60 Plus *1) SC 30 *1)
U (V) C (Ah)		Ic (A)	t (min)	Ic (A)	t (min)	Ic (A)	t (min)	Ic (A)	t (min)
12,0 2,0	4 30 4,0	30 4 30	2,6 46
12,0 4,0	6,5 37 8,0	30 4 6	0 2,6 92
12 (NiCd) 1	7 - - -	- 3 35	- -
14,4 1,3	2,6 30 2,6	30 3 2	6 1,5 52
14,4 1,5	3 30 3,0	30 3 30	1,5 60
14,4 2,0	4 30 4,0	30 3 40	1,5 80
14,4 2,6	5,2 30 5,2	30 3 5	2 1,5 104
14,4 3,0	6 30 6,0	30 3 60	1,5 120
14,4 4,0	6,5 37 8,0	30 3 8	0 1,5 160
18 1,3 2	6 30 2,6	30 3 26	1,5 52
18 1,5 3	30 3,0 3	0 3 30 1	,5 60
18 2,0 4	30 4,0 3	0 3 40 1	,5 80
18 2,2 4	4 30 4,4	30 3 44	1,5 88
18 2,6 5	2 30 5,2	30 3 52	1,5 104
18 3,0 6	30 6,0 3	0 3 60 1	,5 120
18 3,1 6	2 30 6,2	30 3 62	1,5 124
18 3,5 6	5 32 7,0	30 3 70	1,5 140
18 4,0 6	5 37 8,0	30 3 80	1,5 160
18 5,2 6	5 48 8,0	39 3	104	1,5 208
18 5,5 6	5 51 8,0	41 3	110	1,5 220
18 6,2 6	5 57 8,0	47 3	124	1,5 248
18 7,0 6	5 65 8,0	53 3	140	1,5 280
18 8,0 6	5 74 8,0	60 3	160	1,5 320
18	10,0 6	5 93 8,0	75 3	200	1,5 400
36 1,5 3	30 3,0 3	0 1,5 60	- -
36 2,6 5	2 30 4,0	39 1,5	104	-
36 4,0 6	5 37 4,0	60 1,5	160	-
36 5,2 6	5 48 4,0	78 1,5	208	-
36 6,2 6	5 57 4,0	93 1,5	248	-

AIR COOLED

√

√

√

-

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1, EN 60335-2-29, EN IEC 63000:2018

2021-03-12, Bernd Fleischmann

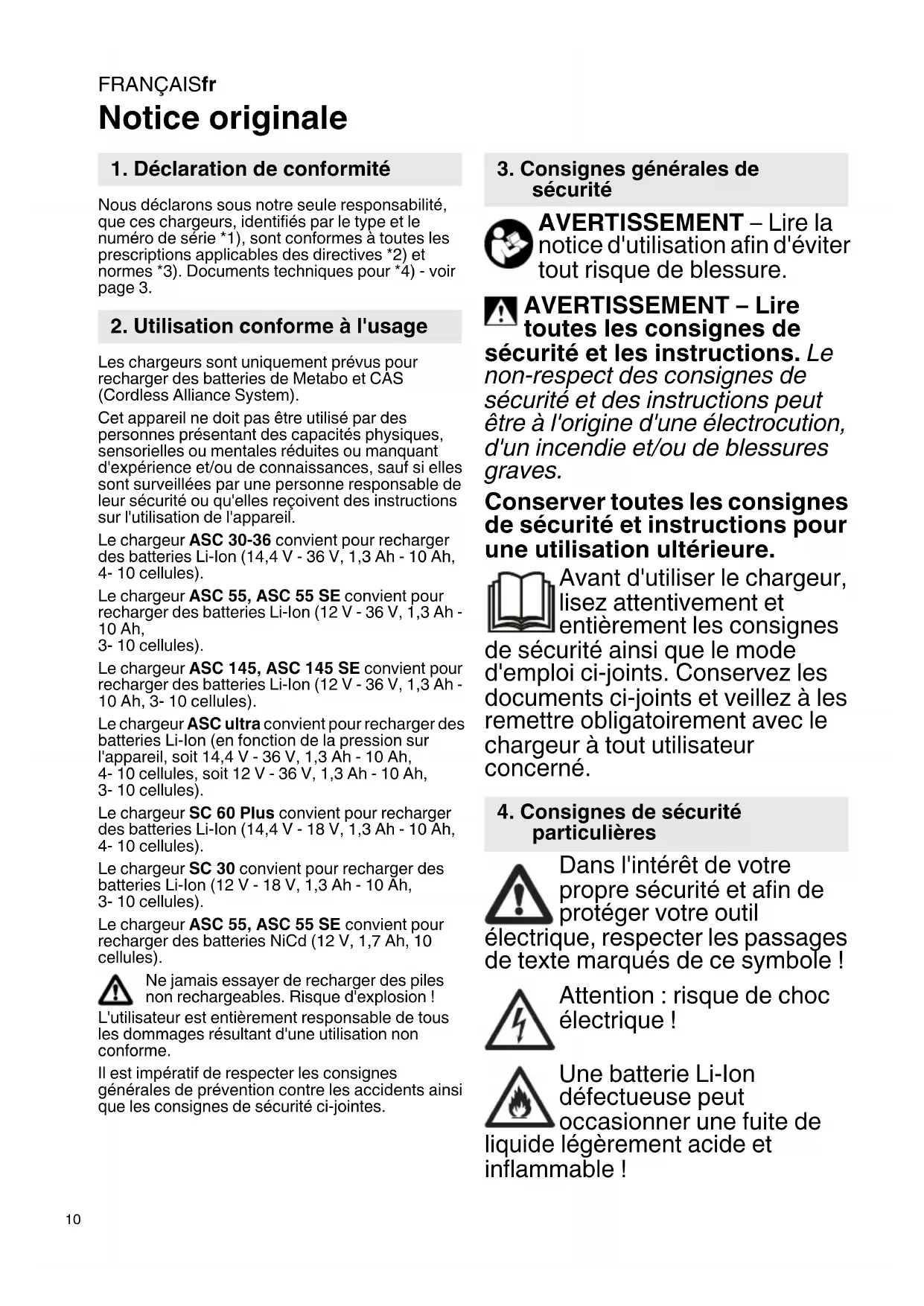

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3.

2. Utilisation conforme à l'usage

Les chargeurs sont uniquement prévus pour recharger des batteries de Metabo et CAS (Cordless Alliance System).

Cet appareil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'appareil.

Le chargeur ASC 30-36 convient pour recharger des batteries Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellules).

Le chargeur ASC 55, ASC 5 10 cellules).

Le chargeur ASC 145, ASC 145 SE convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellules).

Le chargeur ASC ultra convient pour recharger des batteries Li-Ion (en fonction de la pression sur l'appareil, soit 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellules, soit 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellules).

Le chargeur SC 60 Plus convient pour recharger des batteries Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellules).

Le chargeur SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellules).

Le chargeur ASC 55, ASC 55 SE convient pour recharger des batteries NiCd (12 V, 1,7 Ah, 10 cellules).

Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion !

L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT – Lire toutes les consignes de sécurité et les instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures vives.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entièrement les consignes de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec le chargeur à tout utilisateur concerné.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil

électrique, respecter les passages de texte marqués de ce symbole !

Attention : risque de choc électrique !

Une batterie Li-Ion défectueuse peut occasionner une fuite de

liquide légèrement acide et inflammable !

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin !

Ne pas recharger une batterie entièrement chargée !

Réservé à un usage intérieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Éloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuillez immédiatement débrancher le cordon d'alimentation.

N'introduisez pas d'objets dans les fentes d'aération du chargeur – risque d'électrocution ou de court-circuit !

N'utilisez jamais de batteries défectueuses !

Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui présentent un taux important de poussières métalliques.

5. Vue d'ensemble

Voir page 2. Les images s'appliquent à titre d'exemple pour tous les appareils.

1 Batterie (non fournie) 2 Logement coulissant 3 Témoin de contrôle 4 Témoin d'avertissement

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.

Les appareils comme celui-ci, qui génèrent du courant continu, pourraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou mieux, avec un courant de déclenchement max. de 30 mA.

Avant de mettre le chargeur en route, s'assurer que les fentes d'aération sont bien dégagées. Respecter une distance minimale de 5 cm par rapport à tout autre objet !

6.1 Autotest

Brancher la fiche secteur.

Le témoin d'avertissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

7.1 Recharger la batterie

Insérer la batterie entièrement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de contrôle (3) clignote.

Remarque : Pour afficher l'état de charge des batteries Li-Ion, retirer tout d'abord la batterie du chargeur, puis presser la touche sur la batterie.

7.2 Mode entretien

À la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien.

La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

8.1 Le témoin d'avertissement (4) est allumé en permanence

La batterie n'est pas chargée. Température trop élevée / trop basse. Si la température de la batterie

se situe entre 0 °C et 50 °C, le processus de recharge débute automatiquement.

8.2 Le témoin d'avertissement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.
• La batterie n'a pas été insérée correctement dans le logement coulissant (2). Voir chapitre 7.1.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectués que par un spécialiste !

Au cas où le cordon d'alimentation électrique de cet appareil serait endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagés doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

11. Caractéristiques techniques

Voir page 3.

U = plages de tension des batteries C = capacité de la batterie Ic = courant de recharge t = durée de recharge

1) En fonction de la capacité résiduelle et de la température des batteries, les durées de chargement réelles peuvent différer des valeurs indiquées.

Température ambiante recommandée pour la recharge : 0 °C à 40 °C

Sous réserve de modifications résultant de progrès techniques.

Appareil de la classe de protection II courant alternatif
