KH 18 LTX BL 28 Q Set ISA - Kaltas METABO - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis plaktinis grąžtas
Prekės ženklas	Metabo
Modelis	KH 18 LTX BL 28 Q Set ISA
Akumuliatoriaus įtampa	18 V
Variklio tipas	Bešepetėlis
Max. gręžimo skersmuo betone	28 mm
Max. gręžimo skersmuo pliene	13 mm
Max. gręžimo skersmuo medyje	30 mm
Smūginė energija	2,6 J
Tuščiosios eigos greitis (1 pavara)	0 - 1100 tr/min
Tuščiosios eigos greitis (2 pavara)	0 - 2000 tr/min
Smūgių dažnis	0 - 4200 smūgių/min
Įrankio laikiklis	SDS-Plus ir greitojo užveržimo griebtuvas (Quick)
Svoris (su akumuliatoriumi)	2,8 kg
Ilgis	350 mm
Aukštis	210 mm
Plotis	80 mm
Suderinamo akumuliatoriaus tipas	Li-Ion Metabo 18V (CAS)
Akumuliatoriaus talpa (įskaičiuota)	5,2 Ah
Įkroviklis (pridedamas)	ASC 145
Funkcijos	Gręžimas, smūginis gręžimas, kaltinimas
Galiaus reguliavimas	Elektroninis greičio reguliatorius
Variklio stabdys	Taip
LED apšvietimas	Taip
Rinkinio turinys	Plaktukas, 2 akumuliatoriai 5,2 Ah, įkroviklis, dėžutė, antgaliai, grąžtai
Garantija	3 metai (registracija internetu)

Dažnai užduodami klausimai - KH 18 LTX BL 28 Q Set ISA METABO

Kokio tipo akumuliatorių naudoja Metabo KH 18 LTX BL 28 Q?

Šis plaktinis grąžtas naudoja Li-Ion 18V akumuliatorius iš Metabo ir CAS (Cordless Alliance System) asortimento.

Koks yra maksimalus gręžimo skersmuo betone?

Maksimalus gręžimo skersmuo betone yra 28 mm dėl galingo bešepetėlinio variklio.

Ar Metabo KH 18 LTX BL 28 Q tiekiamas su akumuliatoriais ir įkrovikliu?

Taip, rinkinį KH 18 LTX BL 28 Q Set ISA sudaro du 5,2 Ah akumuliatoriai ir ASC 145 įkroviklis.

Ar galiu naudoti šį plaktuką kaltinimui?

Taip, jis turi kaltinimo funkciją su sukimo stabdymu lengviems griovimo darbams.

Koks yra prietaiso svoris su akumuliatoriumi?

Svoris su 5,2 Ah akumuliatoriumi yra apie 2,8 kg, todėl jis yra lengvai valdomas.

Kaip pakeisti įrankio laikiklį?

Modelis Q turi Quick įrankio laikiklį, kuris leidžia greitai pereiti nuo SDS-Plus griebtuvo prie greitojo užveržimo griebtuvo be įrankių.

Ar variklis nereikalauja priežiūros?

Taip, bešepetėlinis variklis nereikalauja jokios priežiūros ir užtikrina didesnę autonomiją bei ilgaamžiškumą.

Kokia yra autonomija su 5,2 Ah akumuliatoriumi?

Autonomija priklauso nuo naudojimo, tačiau su 5,2 Ah akumuliatoriumi galima išgręžti maždaug 50–80 skylių po 10 mm betone.

Ar šis plaktukas suderinamas su kitų prekių ženklų akumuliatoriais?

Jis suderinamas su visais CAS (Cordless Alliance System) asortimento akumuliatoriais, kurie apima keletą partnerių prekių ženklų.

Kaip valyti ir prižiūrėti prietaisą?

Reguliariai valykite ventiliacijos angas sausu šepetėliu. Laikykite prietaisą sausoje vietoje. Dėl techninės priežiūros kreipkitės į įgaliotą Metabo serviso centrą.

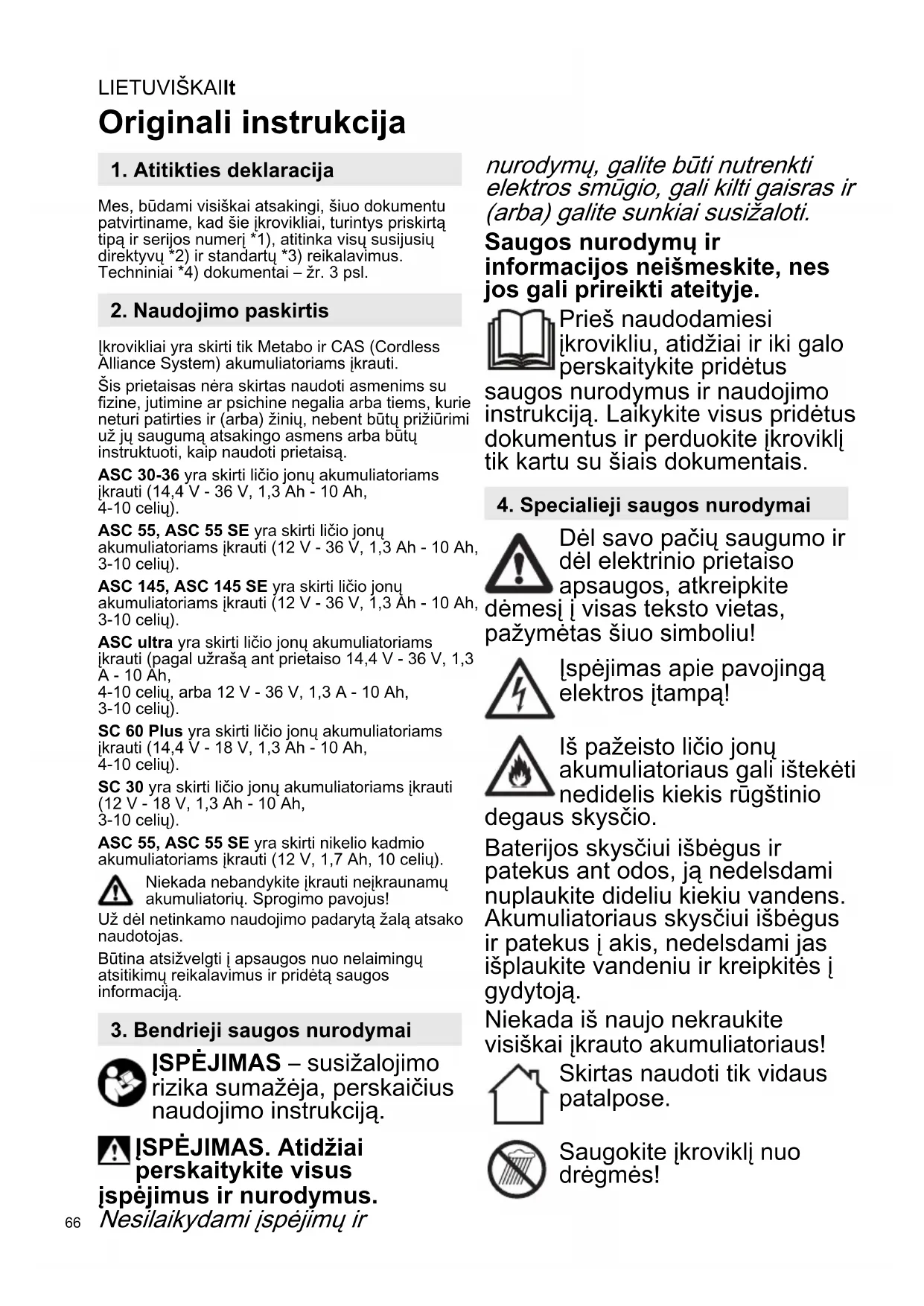

NAUDOJIMO INSTRUKCIJA KH 18 LTX BL 28 Q Set ISA METABO

Mes, būdami visiškai atsakingi, šiuo dokumentu patvirtiname, kad šie įkrovikliai, turintys priskirtą tipą ir serijos numerį *1), atitinka visų susijusių direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – žr. 3 psl.

2. Naudojimo paskirtis

Įkrovikliai yra skirti tik Metabo ir CAS (Cordless Alliance System) akumuliatoriams įkrauti.

Šis prietaisas néra skirtas naudoti asmenims su fizine, jutimine ar psichine negalia arba tiems, kurie neturi patirties ir (arba) žinių, nebent būtų prižiūrimi už jų saugumą atsakingo asmens arba būtų instruktuoti, kaip naudoti prietaisą.

ASC 30-36 yra skirti ličio jonų akumuliatoriams įkrauti (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celių).

ASC 55, ASC 55 SE yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 145, ASC 145 SE yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Åh - 10 Ah, 3-10 celių).

ASC ultra yra skirti ličio jonų akumuliatoriams ikrauti (pagal užrašą ant prietaiso 14,4 V - 36 V, 1,3 A - 10 Ah, 4-10 celių, arba 12 V - 36 V, 1,3 A - 10 Ah, 3-10 celių).

SC 60 Plus yra skirti ličio jonų akumuliatoriams įkrauti (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 celių).

SC 30 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55, ASC 55 SE yra skirti nikelio kadmio akumuliatoriams jkrauti (12 V, 1,7 Ah, 10 celių).

Niekada nebandykite jkrauti nejkraunamų akumuliatorių. Sprogimo pavojus!

Už dėl netinkamo naudojimo padarytą žalą atsako naudotojas.

Būtina atsižvelgti į apsaugos nuo nelaimingų atsitikimų reikalavimus ir pridėtą saugos informaciją.

3. Bendrieji saugos nurodymai

İSPĖJIMAS – susižalojimo rizika sumažėja, perskaičius naudojimo instrukciją.

JSPĖJIMAS. Atidžiai perskaitykite visus

įspėjimus ir nurodymus.

Nesilaikydami įspėjimų ir

nurodymų, galite būti nutrenkti elektros smūgio, gali kilti gaisras ir (arba) galite sunkiai susižaloti.

Saugos nurodymų ir informacijos neišmeskite, nes jos gali prireikti ateityje.

Prieš naudodamiesi jkrovikliu, atidžiai ir iki galo perskaitykite pridėtus

saugos nurodymus ir naudojimo instrukcija. Laikykite visus pridėtus dokumentus ir perduokite jkroviklį tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

Dėl savo pačių saugumo ir dėl elektrinio prietaiso apsaugos, atkreipkite

dėmesį į visaš teksto vietas, pažymėtas šiuo simboliu!

lspėjimas apie pavojingą elektros įtampa!

Iš pažeisto ličio jonų akumuliatoriaus galī ištekėti nedidelis kiekis rūgštínio

degaus skysčio.

Baterijos skysčiui išbėgus ir patekus ant odos, ją nedelsdami nuplaukite dideliu kiekiu vandens. Akumuliatoriaus skysčiui išbėgus ir patekus į akis, nedelsdami jas išplaukite vandeniu ir kreipkitės į gydytoją.

Niekada iš naujo nekraukite visiškai įkrauto akumuliatoriaus!

Skirtas naudoti tik vidaus patalpose.

Saugokite jkroviklj nuo drègmès!

Niekada neleiskite prietaiso naudoti vaikams.

Reikia prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su prietaisu.

Saugokite, kad vaikai nebūtų šalia įkroviklio ar jo veikimo vietos!

Laikykite įkroviklį taip, kad jis būtų neprieinamas vaikams!

Jei iš įkroviklio pasirodo dūmai arba ugnis, nedelsdami ištraukite kištuką iš elektros tinklo!

Nekiškite jokių daiktų į įkroviklio ventiliacijos angas - elektros smūgio ar trumpojo jungimo pavojus!

Nenaudokite sugedusių akumuliatorių!

Nekraukite akumuliatorių „AIR COOLED“ įkrovikliais zonose, kuriose yra daug metalų dulkių.

5. Apžvalga

Žr. 2 psl. Paveikslėliai yra pavyzdiniai visiems prietaisams.

1 Akumuliatorius (į komplektą nejeina)
2 |krovimo lizdas
3 Maitinimo indikatorius
4 lspėjamasis indikatorius

6. Eksploatacijos pradžia

Prieš pradedant eksploatuoti, palyginkite, ar informacinėje plokštelėje nurodyta tinklo įtampa ir tinklo dažnis sutampa su jūsų elektros tinklo duomenimis.

Tokie prietaisai, kaip šis, gaminantys nuolatinę srove, gali paveikti paprastus nuotėkio srovės apsauginius išjungiklius. Naudokite F tipo arba geresnį, kurio išjungimo srovė yra maks. 30 mA.

Prieš jungdami įkroviklj, įsitikinkite, kad ventiliacijos angos yra laisvos. Mažiausias atstumas iki kitų objektų min. 5 cm!

6.1 Savikontrolès testas

lkiškite kištuką.

Įspėjamasis indikatorius (4) ir maitinimo indikatorius (3) pradeda šviesti vienas po kita apie 1 sekundę, įmontuotas ventiliatorius veikia apie 5 sekundes.

7. Naudojimas

7.1 Akumuliatoriaus jkrovimas

Akumuliatorių visiškai, iki galo įstumkite įjkrovimo lizdą (2).

Maitinimo indikatorius (3) mirksi.

Pastaba: norėdami patikrinti ličio jonų akumuliatoriaus įkrovos būseną, iš pradžių išimkite akumuliatorių iš įkroviklio ir tada paspauskite mygtuką ant akumuliatoriaus.

7.2 Palaikomasis jkrovimas

Baigus ikrovimą, ikroviklis automatiškai persijungia i palaikomojo ikrovimo režimą.

Akumuliatorius gali likti ikroviklyje ir taip jis visada bus paruoštas naudoti.

Maitinimo indikatorius (3) nuolat šviečia.

8. Sutrikimai

8.1 lspėjamasis indikatorius (4) nuolat šviečia

Akumuliatorius – nekraunamas. Per aukšta / per žema temperatūra. Jei akumuliatoriaus temperatūra yra nuo 0 °C iki 50 °C, įkrovimas prasideda automatiškai.

8.2 lspėjamasis indikatorius (4) mirksi

• Akumuliatorius yra sugedęs. Akumuliatorių nedelsdami išimkite iš įkroviklio.
• Akumuliatorius nebuvo tinkamai įstumtas į ikrovimo lizdą (2). Žr. 7.1 skyrių.

9. Remontas

Ikroviklio remonta gali atlikti TIK kvalifikuotas elektrikas!

Jei sugadintas šio prietaiso maitinimo laidas, siekiant išvengti pavojų, jį turi pakeisti gamintojo arba jo klientų aptarnavimo tarnybos specialistas arba panašiai kvalifikuotas asmuo.

Jei turite „Metabo“ jkroviklių, kuriuos reikia remontuoti, susisiekite su „Metabo“ aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com.

10. Aplinkos apsauga

Atsižvelkite i taikomus šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo reikalavimus.

Tik ES šalims: nemeskite elektrinių įrankių kartu su buitinėmis atliekomis! Pagal Europos direktyvą 2012 / 19 / ES dėl elektros

ir elektroninės įrangos atliekų ir jos perkėlimo į nacionalinę teisę aktus, panaudoti elektriniai įrankiai turi būti renkami atskirai ir perdirbami aplinkai saugiu būdu.

11. Techninės specifikacijos

Žr. 3 puslapi.

U	=	akumuliatoriaus įtampos diapazonas
C	=	akumuliatoriaus ītalpa
IC	=	įkrovimo srovė
t	=	įkrovimo laikas

1) Priklausomai nuo likusios akumuliatoriaus talpos ir temperatūros, realus įkrovimo laikas gali skirtis nuo nurodyto specifikacijose.

Rekomenduojama aplinkos temperatūra sandėliavimo metu: nuo 0 °C iki 40 °C.

Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

□ Prietaiso apsaugos klasė – II \~ kintamoji srovė
