Produkto tipas	Belaidis perforatorius
Prekės ženklas	Metabo
Modelis	KHA 18 LTX BL 24 Quick Set ISA
Vardinė įtampa	18 V
Akumuliatoriaus tipas	Li-Ion, CAS (Cordless Alliance System) sistema
Gręžimo geba (betone)	24 mm
Variklis	Bešepetinis (Brushless)
Veikimo režimai	Gręžimas, gręžimas su smūgiu, kaltinimas
Įrankio laikiklis	SDS-Plus
Įrankio keitimo sistema	Quick Set ISA (greitas keitimas be rakto)
Tuščiosios eigos greitis	0 - 1200 aps/min
Smūgių dažnis	0 - 5000 smūgių/min
Smūgio energija	2,4 J
Svoris	3,2 kg (su akumuliatoriumi)
Apšvietimas	Integruotas LED
Rankena	Ergonomiška antivibracinė rankena
Greičio reguliatorius	Taip, elektroninis
Variklio stabdys	Taip
Veliono fiksavimas	Taip
Apsauga nuo netyčinio paleidimo	Taip
Priežiūra	Reguliariai valykite ventiliacijos angas; laikykite sausoje vietoje
Taisomumas	Metabo garantinis aptarnavimas; atsarginės dalys prieinamos per CAS tinklą
Pristatymo turinys	1 akumuliatorius 18 V, greitasis įkroviklis, transportavimo dėklas

Dažnai užduodami klausimai - KHA 18 LTX BL 24 Quick Set ISA METABO

Kaip pakeisti antgalį ant Metabo KHA 18 LTX BL 24 Quick Set ISA?

Naudokite Quick Set ISA sistemą: traukite movą atgal, įkiškite SDS-Plus antgalį iki galo, tada atleiskite movą. Patikrinkite, ar įrankis tinkamai užfiksuotas.

Kokios baterijos yra suderinamos su šiuo perforatoriumi?

KHA 18 LTX BL 24 Quick Set ISA naudoja Metabo arba CAS (Cordless Alliance System) 18 V baterijas, geriausia Li-Ion nuo 2 iki 10 Ah talpos.

Ar galiu naudoti šį perforatorių gręžiant metalą?

Taip, gręžimo režime be smūgio. Naudokite tinkamą HSS grąžtą ir vidutinį greitį. Elektroninis greičio reguliatorius leidžia reguliuoti greitį.

Kaip įjungti kaltinimo režimą?

Pasukite režimo parinkimo žiedą ant kaltinimo simbolio (tik plaktukas). Tada įrankį galima naudoti lengvam kaltinimui, pvz., plytelių šalinimui.

Ką daryti, jei akumuliatorius neįkraunamas?

Patikrinkite, ar įkroviklis įjungtas ir akumuliatorius tinkamai įdėtas. Jei įspėjamasis indikatorius mirksi, akumuliatorius gali būti sugedęs arba neleistinoje temperatūros riboje (0-50 °C).

Kaip valyti ir prižiūrėti įrankį?

Valykite ventiliacines angas minkštu šepetėliu. Korpusą nuvalykite drėgna šluoste. Nenaudokite tirpiklių. Laikykite sausoje vietoje, apsaugotoje nuo šalčio.

Kokius antgalius galiu naudoti?

Naudokite SDS-Plus antgalius: smūginius grąžtus, kaltus, vainikinius pjūklus. Įrankio laikiklis taip pat priima adapterius standartiniams griebtuvams.

Kaip pakeisti akumuliatorių darbo metu?

Paspauskite abu šoninius akumuliatoriaus mygtukus ir traukite žemyn, kad išimtumėte. Įdėkite naują akumuliatorių, stumdami jį, kol išgirsite spragtelėjimą.

Ar šis perforatorius turi variklio stabdį?

Taip, variklio stabdys greitai sustabdo antgalį atleidus jungiklį, pagerindamas saugumą ir tikslumą.

Kur galiu rasti atsargines dalis arba atlikti įrenginio remontą?

Susisiekite su Metabo techninės priežiūros tarnyba per www.metabo.com arba įgaliotu atstovu. Atsarginės dalys prieinamos per CAS tinklą.

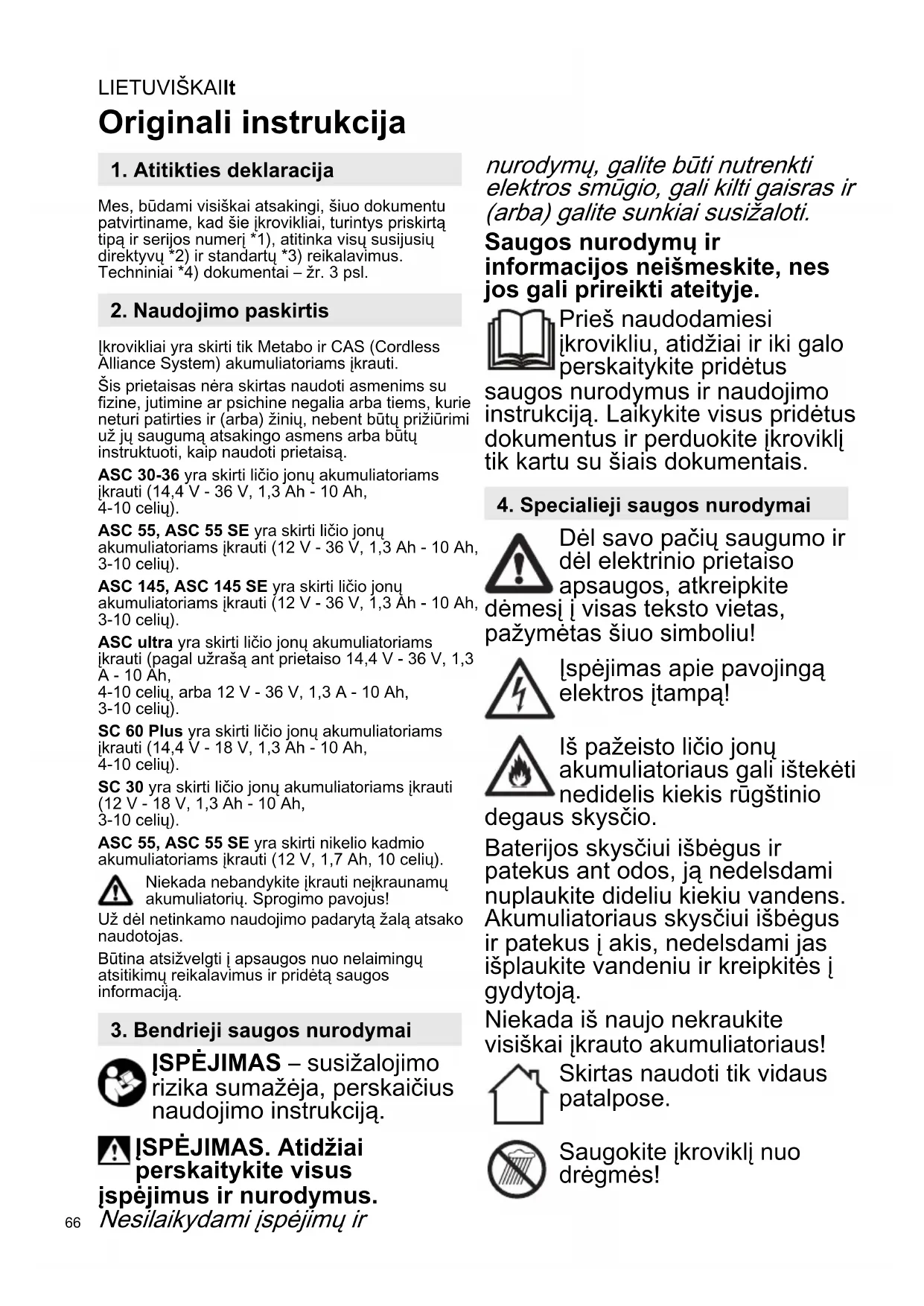

NAUDOJIMO INSTRUKCIJA KHA 18 LTX BL 24 Quick Set ISA METABO

Mes, būdami visiškai atsakingi, šiuo dokumentu patvirtiname, kad šie įkrovikliai, turintys priskirtą tipą ir serijos numerį *1), atitinka visų susijusių direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – žr. 3 psl.

2. Naudojimo paskirtis

Įkrovikliai yra skirti tik Metabo ir CAS (Cordless Alliance System) akumuliatoriams įkrauti.

Šis prietaisas néra skirtas naudoti asmenims su fizine, jutimine ar psichine negalia arba tiems, kurie neturi patirties ir (arba) žinių, nebent būtų prižiūrimi už jų saugumą atsakingo asmens arba būtų instruktuoti, kaip naudoti prietaisą.

ASC 30-36 yra skirti ličio jonų akumuliatoriams įkrauti (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celių).

ASC 55, ASC 55 SE yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 145, ASC 145 SE yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Åh - 10 Ah, 3-10 celių).

ASC ultra yra skirti ličio jonų akumuliatoriams ikrauti (pagal užrašą ant prietaiso 14,4 V - 36 V, 1,3 A - 10 Ah, 4-10 celių, arba 12 V - 36 V, 1,3 A - 10 Ah, 3-10 celių).

SC 60 Plus yra skirti ličio jonų akumuliatoriams įkrauti (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 celių).

SC 30 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55, ASC 55 SE yra skirti nikelio kadmio akumuliatoriams ikrauti (12 V, 1,7 Ah, 10 celių).

Niekada nebandykite jkrauti nejkraunamų akumuliatorių. Sprogimo pavojus!

Už dėl netinkamo naudojimo padarytą žalą atsako naudotojas.

Būtina atsižvelgti į apsaugos nuo nelaimingų atsitikimų reikalavimus ir pridėtą saugos informaciją.

3. Bendrieji saugos nurodymai

İSPĖJIMAS – susižalojimo rizika sumažėja, perskaičius naudojimo instrukciją.

JSPĖJIMAS. Atidžiai perskaitykite visus

įspėjimus ir nurodymus.

Nesilaikydami įspėjimų ir

nurodymų, galite būti nutrenkti elektros smūgio, gali kilti gaisras ir (arba) galite sunkiai susižaloti.

Saugos nurodymų ir informacijos neišmeskite, nes jos gali prireikti ateityje.

Prieš naudodamiesi jkrovikliu, atidžiai ir iki galo perskaitykite pridėtus

saugos nurodymus ir naudojimo instrukcija. Laikykite visus pridėtus dokumentus ir perduokite jkroviklį tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

Dėl savo pačių saugumo ir dėl elektrinio prietaiso apsaugos, atkreipkite

dėmesį į visaš teksto vietas, pažymėtas šiuo simboliu!

lspėjimas apie pavojingą elektros įtampa!

Iš pažeisto ličio jonų akumuliatoriaus galī ištekėti nedidelis kiekis rūgštínio

degaus skysčio.

Baterijos skysčiui išbėgus ir patekus ant odos, ją nedelsdami nuplaukite dideliu kiekiu vandens. Akumuliatoriaus skysčiui išbėgus ir patekus į akis, nedelsdami jas išplaukite vandeniu ir kreipkitės į gydytoją.

Niekada iš naujo nekraukite visiškai įkrauto akumuliatoriaus!

Skirtas naudoti tik vidaus patalpose.

Saugokite jkroviklj nuo drègmès!

Niekada neleiskite prietaiso naudoti vaikams.

Reikia prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su prietaisu.

Saugokite, kad vaikai nebūtų šalia įkroviklio ar jo veikimo vietos!

Laikykite įkroviklį taip, kad jis būtų neprieinamas vaikams!

Jei iš įkroviklio pasirodo dūmai arba ugnis, nedelsdami ištraukite kištuką iš elektros tinklo!

Nekiškite jokių daiktų į įkroviklio ventiliacijos angas - elektros smūgio ar trumpojo jungimo pavojus!

Nenaudokite sugedusių akumuliatorių!

Nekraukite akumuliatorių „AIR COOLED“ įkrovikliais zonose, kuriose yra daug metalų dulkių.

5. Apžvalga

Žr. 2 psl. Paveikslėliai yra pavyzdiniai visiems prietaisams.

1 Akumuliatorius (į komplektą nejeina)
2 |krovimo lizdas
3 Maitinimo indikatorius
4 lspėjamasis indikatorius

6. Eksploatacijos pradžia

Prieš pradedant eksploatuoti, palyginkite, ar informacinėje plokštelėje nurodyta tinklo įtampa ir tinklo dažnis sutampa su jūsų elektros tinklo duomenimis.

Tokie prietaisai, kaip šis, gaminantys nuolatinę srove, gali paveikti paprastus nuotėkio srovės apsauginius išjungiklius. Naudokite F tipo arba geresnį, kurio išjungimo srovė yra maks. 30 mA.

Prieš jungdami įkroviklj, įsitikinkite, kad ventiliacijos angos yra laisvos. Mažiausias atstumas iki kitų objektų min. 5 cm!

6.1 Savikontrolès testas

lkiškite kištuką.

Įspėjamasis indikatorius (4) ir maitinimo indikatorius (3) pradeda šviesti vienas po kita apie 1 sekundę, įmontuotas ventiliatorius veikia apie 5 sekundes.

7. Naudojimas

7.1 Akumuliatoriaus jkrovimas

Akumuliatorių visiškai, iki galo įstumkite įjkrovimo lizdą (2).

Maitinimo indikatorius (3) mirksi.

Pastaba: norėdami patikrinti ličio jonų akumuliatoriaus įkrovos būseną, iš pradžių išimkite akumuliatorių iš įkroviklio ir tada paspauskite mygtuką ant akumuliatoriaus.

7.2 Palaikomasis jkrovimas

Baigus ikrovimą, ikroviklis automatiškai persijungia i palaikomojo ikrovimo režimą.

Akumuliatorius gali likti ikroviklyje ir taip jis visada bus paruoštas naudoti.

Maitinimo indikatorius (3) nuolat šviečia.

8. Sutrikimai

8.1 lspėjamasis indikatorius (4) nuolat šviečia

Akumuliatorius – nekraunamas. Per aukšta / per žema temperatūra. Jei akumuliatoriaus temperatūra yra nuo 0 °C iki 50 °C, įkrovimas prasideda automatiškai.

8.2 lspėjamasis indikatorius (4) mirksi

• Akumuliatorius yra sugedęs. Akumuliatorių nedelsdami išimkite iš įkroviklio.
• Akumuliatorius nebuvo tinkamai įstumtas į ikrovimo lizdą (2). Žr. 7.1 skyrių.

9. Remontas

Ikroviklio remonta gali atlikti TIK kvalifikuotas elektrikas!

Jei sugadintas šio prietaiso maitinimo laidas, siekiant išvengti pavojų, jį turi pakeisti gamintojo arba jo klientų aptarnavimo tarnybos specialistas arba panašiai kvalifikuotas asmuo.

Jei turite „Metabo“ jkroviklių, kuriuos reikia remontuoti, susisiekite su „Metabo“ aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com.

10. Aplinkos apsauga

Atsižvelkite i taikomus šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo reikalavimus.

Tik ES šalims: nemeskite elektrinių įrankių kartu su buitinėmis atliekomis! Pagal Europos direktyvą 2012 / 19 / ES dėl elektros

ir elektroninės įrangos atliekų ir jos perkėlimo į nacionalinę teisę aktus, panaudoti elektriniai įrankiai turi būti renkami atskirai ir perdirbami aplinkai saugiu būdu.

11. Techninės specifikacijos

Žr. 3 puslapi.

U	=	akumuliatoriaus įtampos diapazonas
C	=	akumuliatoriaus ītalpa
IC	=	įkrovimo srovė
t	=	įkrovimo laikas

1) Priklausomai nuo likusios akumuliatoriaus talpos ir temperatūros, realus įkrovimo laikas gali skirtis nuo nurodyto specifikacijose.

Rekomenduojama aplinkos temperatūra sandėliavimo metu: nuo 0 °C iki 40 °C.

Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

□ Prietaiso apsaugos klasė – II \~ kintamoji srovė
