Продукт түрү	Зымсыз бургулоо балкасы
Бренд	Metabo
Модель	KHA 18 LTX BL 24 Quick Set ISA
Номиналдык чыңалуу	18 V
Батарея түрү	Li-Ion, CAS системасы (Cordless Alliance System)
Бургулоо мүмкүнчүлүгү (бетон)	24 мм
Мотор	Brushless (щеткасыз)
Иштөө режимдери	Бургулоо, сокку менен бургулоо, чегүү
Аспап кармагыч	SDS-Plus
Аспап алмаштыруу системасы	Quick Set ISA (ачкычсыз тез алмаштыруу)
Бош жүрүү ылдамдыгы	0 - 1200 айн/мин
Сокку жыштыгы	0 - 5000 сокку/мин
Сокку энергиясы	2,4 Дж
Салмагы	3,2 кг (батарея менен)
Жарыктандыруу	орнотулган LED
Тутка	Антивибрациялык эргономикалык тутка
Ылдамдык өзгөрткүч	Ооба, электрондук
Мотор тормозу	Ооба
Шпинделди бөгөттөө	Ооба
Күтүлбөгөн иштөөдөн коргоо	Ооба
Тейлөө	Аба тешиктерин үзгүлтүксүз тазалаңыз; кургак жерде сактаңыз
Оңдолуучулугу	Metabo сатуудан кийинки тейлөө; CAS тармагы аркылуу запастык бөлүктөрү жеткиликтүү
Жеткирүү курамы	1 батарея 18 V, тез заряддагыч, ташуу кутусу

Көп берилген суроолор - KHA 18 LTX BL 24 Quick Set ISA METABO

Metabo KHA 18 LTX BL 24 Quick Set ISA'да эмчек учу кантип алмаштырылат?

Quick Set ISA системасын колдонуңуз: гильзаны артка тартыңыз, SDS-Plus учуну токтогонго чейин киргизиңиз, анан гильзаны коё бериңиз. Аспаптын бекитилгенин текшериңиз.

Бул балка кайсы батареялар менен шайкеш келет?

KHA 18 LTX BL 24 Quick Set ISA 18 В Metabo же CAS (Cordless Alliance System) батареяларын колдонот, 2-10 Ач сыйымдуулуктагы Li-Ion батареяларды артык көрүү сунушталат.

Мен бул балканы металл бургулоо үчүн колдоно аламбы?

Ооба, соккусуз бургулоо режиминде. Тиешелүү HSS бургусун жана орточо ылдамдыкты колдонуңуз. Электрондук ылдамдык өзгөрткүч ылдамдыкты тууралоого мүмкүндүк берет.

Чегүү режимин кантип активдештирүү керек?

Режимдерди тандоо шакегин чегүү белгисине (балка гана) буруңуз. Андан кийин аспапты жеңил чегүү үчүн, мисалы, плитканы алып салуу үчүн колдонсо болот.

Батарея заряддалбаса эмне кылуу керек?

Заряддагычтын туташтырылганын жана батареянын туура салынганын текшериңиз. Эскертүү индикатору жымылдаса, батарея бузулган же температура диапазонунан (0-50 °C) тышкары болушу мүмкүн.

Аспапты кантип тазалоо жана тейлөө керек?

Аба тешиктерин жумшак щетка менен тазалаңыз. Корпусту нымдуу чүпүрөк менен сүртүңүз. Эриткичтерди колдонбоңуз. Муздактан корголгон кургак жерде сактаңыз.

Кандай учтарды колдоно алам?

SDS-Plus учтарын колдонуңуз: сокку бургулары, чегүүчүлөр, кесүүчү такталар. Аспап кармагыч стандарттык патрондор үчүн адаптерлерди да кабыл алат.

Колдонуу учурунда батареяны кантип алмаштыруу керек?

Батареянын эки каптал баскычын басып, төмөн тартып алыңыз. Жаңы батареяны чыкылдаганга чейин жылдырып салыңыз.

Бул балка мотор тормозу менен жабдылганбы?

Ооба, мотор тормозу өчүргүчтү коё бергенден кийин учуң тез токтотуп, коопсуздукту жана тактыкты жакшыртат.

Запастык бөлүктөрдү кайдан тапсам же аппаратты оңдотсом болот?

Metabo сатуудан кийинки тейлөө кызматына www.metabo.com же ыйгарым укуктуу сатуучу аркылуу кайрылыңыз. Запастык бөлүктөр CAS тармагы аркылуу жеткиликтүү.

КОЛДОНУУЧУ КОЛДОНМОСУ KHA 18 LTX BL 24 Quick Set ISA METABO

ку Пайдалануу боюнча нускаманын нукурасы 54

Аккумуляторды жылжымалы тірекке (2) толыктай, тірелгенше жылжытыңыз.

Жұмыс индикаторы (3) жыпылыктайды.

8.2 Ескерту индикатор (4) жыпылыктайды

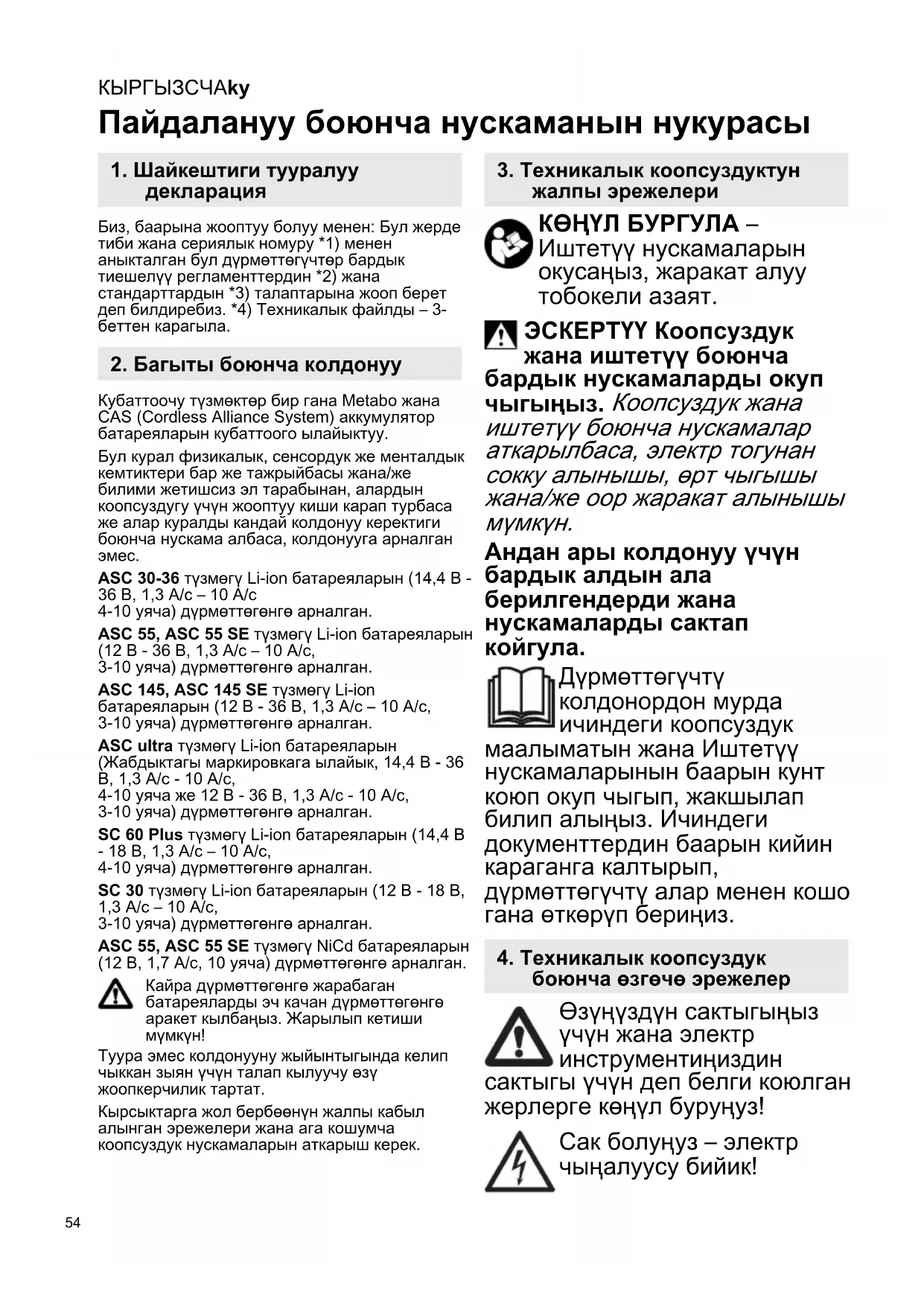

Пайдалануу боюнча нускаманын нукурасы

1. Шайкештиги тууралуу декларация

Биз, баарына жооптуу болуу менен: Бул жерде тиби жана сериялык номуру *1) менен аныкталган бул дүрмөттөгүчтөр бардык тиешелүү регламенттердин *2) жана стандарттардын *3) талаптарына жооп берет деп билдиребиз. *4) Техникалык файлды – 3- беттен карагыла.

2. Багыты боюнча колдонуу

Кубаттоочу түзмөктөр бир гана Metabo жана CAS (Cordless Alliance System) аккумулятор батареяларын кубаттоого ылайыктуу.

Бул курал физикалык, сенсордук же менталдык кемтиктери бар же тажрыйбасы жана/же билими жетишсиз эл тарабынан, алардын коопсуздугу учүн жооптуу киши карап турбаса же алар куралды кандай колдонуу керектиги боюнча нускама албаса, колдонууга арналган эмес.

ASC 30-36 түзмөгү Li-ion батареяларын (14,4 В - 36 В, 1,3 А/с – 10 А/с 4-10 уяча) дүрметтөгөнге арналган.

ASC 55, ASC 55 SE түзмөгү Li-ion батареяларын (12 В - 36 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтөгөнге арналган.

ASC 145, ASC 145 SE түзмөгү Li-ion батареяларын (12 В - 36 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтегөнге арналган.

ASC ultra түзмөгү Li-ion батареяларын (Жабдыктагы маркировкага ылайык, 14,4 В - 36 В, 1,3 А/с - 10 А/с, 4-10 уяча же 12 В - 36 В, 1,3 А/с - 10 А/с, 3-10 уяча) дүрметтегөнге арналган.

SC 60 Plus түзмөгү Li-ion батареяларын (14,4 В - 18 В, 1,3 А/с – 10 А/с, 4-10 уяча) дүрметтегөнге арналган.

SC 30 түзмөгү Li-ion батареяларын (12 В - 18 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтегөнге арналган.

ASC 55, ASC 55 SE түзмөгү NiCd батареяларын (12 В, 1,7 А/с, 10 уяча) дүрметтөгөнге арналган.

Кайра дүрметтөгөнге жарабаган батареяларды эч качан дүрметтөгөнге аракет кылбаныз. Жарылып кетиши мүмкүн!

Туура эмес колдонууну жыйынтыгында келип чыккан зыян үчүн талап кылуучу өзү жоопкерчилик тартат.

Кырсыктарга жол бербөөнүн жалпы кабыл алынган эрежелери жана ага кошумча коопсуздук нускамаларын аткарыш керек.

3. Техникалык коопсуздуктун жалпы эрежелери

КӨНУЛ БУРГУЛА – Иштетүү нускамаларын окусаңыз, жаракат алуу тобокели азаят.

ЭСКЕРТУУ Коопсуздук жана иштетүү боюнча бардык нускамаларды окуп чыгыңыз. Коопсуздук жана иштетүү боюнча нускамалар аткарылбаса, электр тогунан сокку алынышы, өрт чыгышы жана/же оор жаракат алынышы мүмкүн.

Андан ары колдонуу үчүн бардык алдын ала берилгендерди жана нускамаларды сактап койгула.

Дүрмөттөгүчтү колдонордон мурда ичиндеги коопсуздук маалыматын жана Иштетүү нускамаларынын баарын кунт коюп окуп чыгып, жакшылап билип алыңыз. Ичиндеги документтердин баарын кийин караганга калтырып, дүрмөттөгүчтү алар менен кошо гана өткөруүп бериңиз.

4. Техникалык коопсуздук боюнча өзгөче эрежелер

Өзүңүздүн сактыгыңыз үчүн жана электр инструментиңиздин

сактыгы үчүн деп белги коюлган жерлерге көңүл буруңуз!

Сак болунуз – электр чыналуусу бийик!

Жакшы иштебеген Li-Ion аккумулятору бат күйүп кетүүчү суюктуктун агып кетишине алып келет!

Аккумулятордон суюктук агып кеткенде жана адамдын териси менен контакт болгондо, жабыркаган теринин жерин тезинен суу менен абдан жуу керек. Аккумулятордун суюктугу көзгө кирген учурда, көзду таза суу менен абдан жууп жана тезинен медициналык жардамга кайрылгыла!

Толук дүрмөттөлгөн батареяны кайра дүрмөттөбөңүз!

Имараттын ичинде гана пайдалануу керек.

Дүрмөттөгүчтү ным болуудан сактаңыз.

Эч качан балдарды шайман менен ойнотпонуз.

Балдар бул жабдуу менен ойнобошу үчүн аларды жакшы караш керек.

Балдарды дүрмөттөгүчтөн жана иш аймагынан алыс кармаңыз!

Батарея дүрмөттөгүчүнүздү балдар жетпеген жерде кармаңыз!

Батарея түтөп же жалын чыгып кетсе, батарея дүрмөттөгүчүн дароо айрыдан сууруп алыңыз!

Батарея дүрмөттөгүчүнүн желдетүүчү тешиктерине эч нерсе киргизбеңиз – электр соккусу же кыска чаташуу болушу мүмкүн!

Мандеми бар батареяларды колдонбонуз.

батареясын AIR COOLED деген кубаттоочу жабдыктар менен кубаттабаңыз.

5. Кыскача билдируу

2-бетти кара. Иллюстрациялар бардык жабдыктар учун үлгү катары берилген.

1 Battery pack (not in scope of delivery)
2 Жылуучу орду
3 Иштетүү көрсөткүчү
4 Эскертүү көрсөткүчү

6. Ишке киргизүү

Айрысын саярдан мурда энбелгиде жазылган негизги тармактын бааланган чиңалуусу жана жыштыгы сиздин кубат жеткируүүнүздүкүне туура келерин тактаңыз.

Тике агын жараткан мындай шаймандар калдык агын шаймандарына таасир тийгизиши мүмкүн. Чыгаруу агыны макс. 30 мА болгон F тибиндеги же андан да өйдө колдонунуз.

Дүрметтөгүчтү ишке киргизерден мурда аба кирген көзөнөктөру бош экенин тактаңыз. Башка нерселерге аралык 5 смден аз болбосун.

6.1 Θз алдынча текшерүү

Негизги агын жеткируу зымын киргизициз.

Коркунучту көрсөткүч (4) жана Иштетүү көрсөткүчү (3) ортосунда болж. 1 секунд менен жанат, ичине курулган үйлөткүч болж. 5 секунд жанат.

7. Колдонуу

7.1 Батареяны дүрметтөө

Батарея таңгагын толугу менен өз ордуна токтоп калмайынча жылдырып (2) отуруңуз.

Иштетүү көрсөткүчү (3) күйүп-өчөт.

Эскертүү: Li-Ion батареяларынын толгонун текшериш учүн алгач батарея таңгагын дүрметтегүчтөн чыгарып, андан соң батареядагы топчуну басыңыз.

7.2 Дүрмөттү кармоо

Дүрмөттөлүп бүткөн соң батарея дүрмөттөөч автоматтык түрдө сактоо абалына которуюлат.

Батареяны батарея дүрметтөөчте калтырса, ал дайыма колдонууга даяр болот.

Иштетүү көрсөткүчү (3) дароо жанат.

КЫРГЫЗСЧАку

8. Бузулуу

8.1 Эскертүү көрсөткүчү (4) дароо жанат.

Батарея дүрметтелген эмес. Температура өтө бийик/өтө ылдый. Батареянын температурасы 0 °C менен 50 °C ортосунда болсо, дүрметтөө автоматтык түрдө башталат.

8.2 Эскертүү көрсөткүчү (4) күйүп-жанат.

• Батареянын мандеми бар. Батареяны дароо дурмөттөөчтөн чыгарыңыз.
• Батарея өз ордуна (2) туура жылдырылып коюлган эмес. Бул бөлүмдү караңыз: 7.1.

9. Ремонт

Дүрмөттөөчтү ондоо иштерине ишбилги электриктер гана тартылышы керек.

Бул куралдын негизги тармакка туташтыруучу кабели зыян тартса, элге жана мүлкке коркунуч туудурбаш учүн аны өндүрүүчү, Кардарларды колдоо кызматы же так ошондой ишбилги киши алмаштырышы керек.

Сиздин Metabo дүрметтөөчтөруңүз ондоого муктаж болсо, жергиликтүү Metabo өкүлдөрунө кайрылыңыз. Даректерди www.metabo.com сайтынан табасыздар.

10. Айлана-чөйрөнү коргоо

Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла.

ЕБ өлкөлөрү үчүн гана: Эч качан электр куралдарын үйдөгү таштанды кутусуна таштабагыла! Колдонулган электрондук жана электр куралдары боюнча 2012/19/ЕС Европа Эрежелери боюнча жана улуттук мыйзамдарга ылайык, колдонулган электр куралдарын өзүнчө чогултуп, айлана-чөйрөге зыян келтирбегендей қылып ыргытыш керек.

11. Техникалык шарттары

3-бетти карагыла.

U = Батареялар учүн чыңалуу арымдары

С = Батареянын сыйымдуулугу

I_c = Дүрметтөөчү агын t₁₎ = Дүрметтөө убактысы

1) Батареяда калган орунга жана температурага жараша, чынығы думеттөө убактысы көрсетүлгөндөн айырмаланышы мүмкүн.

Кубаттоо учурунда чөйрөсүндө сунушталган температура: 0 °C - 40 °C.

Техникалык прогресске байланыштуу өзгөруүлөрдү алдын ала карагыла.

□ II класстагы коргоо менен камсыздалган жабдык

\~ Озгөрмө агын

EAC

Алуучу үчүн маалымат:

Шайкештик тастыктамасы: № ЕАЭС RU C-DE.ГБ09.В.00131/20, жарактуулук мөөнөтү: 10.02.2020 - 09.02.2025- ж., "Көз карандысыз экспертиза" жоопкерчилиги чектелген коому продукцияны сертификациялоо органы тарабынан берилген; Жайгашкан жери (юридикалык тараптын дареги) жана ишкердик жүргүзүлүүчү дарек: 115280, Россия, Москва шаары, Ленинская Слобода көчөсү, 19-үй, 2-кабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмөлөрү; Телефону: [phone]; Электрондук почтасынын дареги: [e-mail]; 09.09.2014-ж. № РОСС RU.0001.11ГБ09 аккредитациялоо аттестаты. Шайкештик декларациясы: № ЕАЭС N RU Д- ДЕ.ГБ09.В.00348/20, жарактуулук мөөнөтү: 04.03.2020 - 26.02.2025-ж., "Көз карандысыз экспертиза" жоопкерчилиги чектелген коому продукцияны сертификациялоо органы тарабынан катталган; Жайгашкан жери (юридикалык тараптын дареги) жана ишкердик жүргүзүлүүчү дарек: 115280, Россия, Москва шаары, Ленинская Слобода көчөсү, 19-үй, 2- кабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмөлөрү; Телефону: [phone]; Электрондук почтасынын дареги: [e-mail]; 09.09.2014- ж. № РОСС RU.0001.11ГБ09 аккредитациялоо аттестаты.

Даярдаган өлкө: Кытай, Вьетнам Өндүрүүчү: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Россиядагы импорттоочу:

Өндүрүүлгөн күнү кубаттоочу түзмөктө көрсөтүүлгөн.

Буюмдун колдонуу мөөнөтү 7 жыл.

Өндүрулгөндөн кийин 5 жыл сакталса, алдын ала текшербестен ишке киргизүү сунушталбайт (даярдалган күнүн этикеткадан караңыз).
