Produkta veids	Bezvadu āmura urbis
Zīmols	Metabo
Modelis	KHA 18 LTX BL 24 Quick Set ISA
Nominālais spriegums	18 V
Akumulatora tips	Li-Ion, CAS sistēma
Urbšanas jauda (betonā)	24 mm
Motors	Bezsuku (bez suku)
Darbības režīmi	Urbšana, triecienurbšana, kalšana
Instrumenta turētājs	SDS-Plus
Instrumenta maiņas sistēma	Quick Set ISA
Tukšgaitas ātrums	0 - 1200 apgr./min
Triecienu frekvence	0 - 5000 sitieni/min
Trieciena enerģija	2,4 J
Svars	3,2 kg (ar akumulatoru)
Apgaismojums	Iebūvēta LED
Rīklis	Ergonomisks pretvibrācijas rokturis
Ātruma regulators	Jā, elektronisks
Dzinēja bremze	Jā
Vārpstas bloķēšana	Jā
Aizsardzība pret nejaušu iedarbināšanu	Jā
Apkope	Regulāri tīriet ventilācijas spraugas; uzglabāt sausā vietā
Remontējamība	Metabo pēcpārdošanas serviss; rezerves daļas pieejamas caur CAS tīklu
Piegādes saturs	1 akumulators 18 V, ātrais lādētājs, transporta kaste

Bieži uzdotie jautājumi - KHA 18 LTX BL 24 Quick Set ISA METABO

Kā nomainīt uzgali uz Metabo KHA 18 LTX BL 24 Quick Set ISA?

Izmantojiet Quick Set ISA sistēmu: pavelciet uzmavu atpakaļ, ievietojiet SDS-Plus uzgali līdz atdurei, tad atlaidiet uzmavu. Pārbaudiet, vai instruments ir pareizi nofiksēts.

Kādi akumulatori ir saderīgi ar šo āmuru?

KHA 18 LTX BL 24 Quick Set ISA izmanto Metabo vai CAS (Cordless Alliance System) 18 V akumulatorus, vēlams Li-Ion ar ietilpību no 2 līdz 10 Ah.

Vai es varu izmantot šo āmuru metāla urbšanai?

Jā, urbšanas režīmā bez trieciena. Izmantojiet piemērotu HSS urbi un mērenu ātrumu. Elektroniskais ātruma regulators ļauj pielāgot ātrumu.

Kā aktivizēt kalšanas režīmu?

Pagrieziet režīmu izvēles gredzenu uz kalšanas simbolu (tikai āmurs). Tad instrumentu var izmantot vieglai kalšanai, piemēram, flīžu noņemšanai.

Ko darīt, ja akumulators nelādējas?

Pārbaudiet, vai lādētājs ir pievienots un akumulators pareizi ievietots. Ja brīdinājuma indikators mirgo, akumulators var būt bojāts vai ārpus temperatūras diapazona (0-50 °C).

Kā tīrīt un uzturēt instrumentu?

Tīriet ventilācijas spraugas ar mīkstu suku. Noslaukiet korpusu ar mitru drānu. Neizmantojiet šķīdinātājus. Uzglabājiet sausā vietā, pasargājot no sala.

Kādus uzgaļu tipus es varu izmantot?

Izmantojiet SDS-Plus uzgaļus: triecienurbjus, kalnus, zvārburbjus. Instrumenta turētājs pieņem arī adapterus standarta patronām.

Kā nomainīt akumulatoru darbības laikā?

Nospiediet abas akumulatora sānu pogas un pavelciet to uz leju, lai izņemtu. Ievietojiet jaunu akumulatoru, bīdot to līdz nofiksējas.

Vai šim āmurim ir dzinēja bremze?

Jā, dzinēja bremze ātri aptur uzgali pēc slēdža atlaišanas, uzlabojot drošību un precizitāti.

Kur es varu atrast rezerves daļas vai salabot ierīci?

Sazinieties ar Metabo pēcpārdošanas servisu pa www.metabo.com vai ar pilnvarotu izplatītāju. Rezerves daļas ir pieejamas caur CAS tīklu.

LIETOŠANAS INSTRUKCIJA KHA 18 LTX BL 24 Quick Set ISA METABO

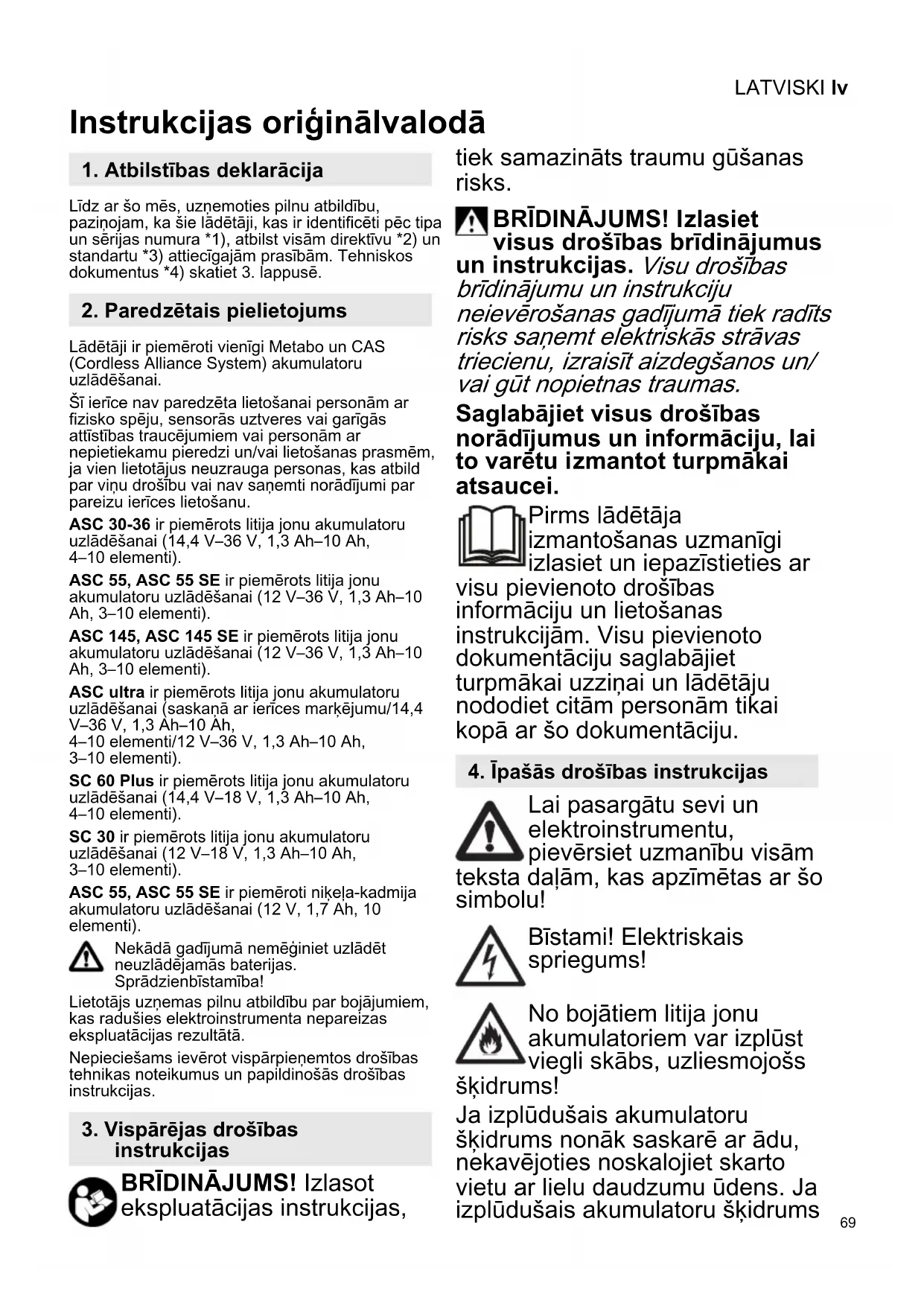

Iv Instrukcijas originālvalodā 69

1. Atbilstības deklarācija

Līdz ar šo mēs, uzņemoties pilnu atbildību, paziņojam, ka šie lādētāji, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu *2) un standartu *3) attiecīgajām prasībām. Tehniskos dokumentus *4) skatiet 3. lappusē.

2. Paredzētais pielietojums

Lādētāji ir piemēroti vienīgi Metabo un CAS (Cordless Alliance System) akumulatoru uzlādēšanai.

Šī ierīce nav paredzēta lietošanai personām ar fizisko spēju, sensorās uztveres vai garīgās attīstības traucējumiem vai personām ar nepietiekamu pieredzi un/vai lietošanas prasmēm, ja vien lietotājus neuzrauga personas, kas atbild par viņu drošību vai nav saņemti norādījumi par pareizu ierīces lietošanu.

ASC 30-36 ir piemērots litija jonu akumulatoru uzlādēšanai (14,4 V–36 V, 1,3 Ah–10 Ah, 4–10 elementi).

ASC 55, ASC 55 SE ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC 145, ASC 145 SE ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC ultra ir piemērots litija jonu akumulatoru uzlādēšanai (saskaņa ar ierīces marķējumu/14,4 V–36 V, 1,3 Ah–10 Ah, 4–10 elementi/12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

SC 60 Plus ir piemērots litija jonu akumulatoru uzlādēšanai (14,4 V–18 V, 1,3 Ah–10 Ah, 4–10 elementi).

SC 30 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–18 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC 55, ASC 55 SE ir piemēroti nikela-kadmija akumulatoru uzlādēšanai (12 V, 1,7 Ah, 10 elementi).

Nekādā gadījumā nemēģiniet uzlādēt neuzlādējamās baterijas. Sprādzienbīstamība!

Lietotājs uzņemas pilnu atbildību par bojājumiem, kas radušies elektroinstrumenta nepareizas ekspluatācijas rezultātā.

Nepieciešams ievērot vispārpienemtos drošības tehnikas noteikumus un papildinošās drošības instrukcijas.

3. Vispārējas drošības instrukcijas

BRĪDINĀJUMS! Izlasot ekspluatācijas instrukcijas,

tiek samazināts traumu gūšanas risks.

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus

un instrukcijas. Visu drošības brīdinājumu un instrukciju neievērošanas gadījumā tiek radīts risks saņemt elektriskās strāvas triecienu, izraisīt aizdegšanos un/ vai gūt nopietnas traumas.

Saglabājiet visus drošības norādījumus un informāciju, lai to varētu izmantot turpmākai atsaucei.

Pirms lādētāja izmantošanas uzmanīgi izlasiet un iepazīstieties ar

visu pievienoto drošības informāciju un lietošanas instrukcijām. Visu pievienoto dokumentāciju saglabājiet turpmākai uzzinai un lādētāju nododiet citām personām tikai kopā ar šo dokumentāciju.

4. īpašās drošības instrukcijas

Lai pasargātu sevi un elektroinstrumentu, pievērsiet uzmanību visām daļām, kas apzīmētas ar šo u!

teksta daļām, kas apzīmētas ar šo simbolu!

Bīstami! Elektriskais spriegums!

No bojātiem litija jonu akumulatoriem var izplūst viegli skābs, uzliesmojošs

škidrums!

Ja izplūdušais akumulatoru škidrums nonāk saskarē ar ādu, nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja izplūdušais akumulatoru škidrums

LATVISKIIv

iekļūst acīs, izskalojiet tās ar tīru ūdeni un nekavējoties vērsieties pie ārsta.

Neveiciet pilnīgi uzlādēta akumulatora lādēšanu!

Izmantošanai vienīgi iekštelpās.

Sargiet lādētāju no mitruma!

Ierīces lietošana bērniem nav pieļaujama.

Ir jāuzmana, lai bērni nespēlētos ar ierīci.

Bērniem ir jāatrodas drošā attālumā no akumulatoru lādētāja un darba zonas!

Glabājiet akumulatoru lādētāju bērniem nepieejamā vietā.

Konstatējot dūmu izdalīšanos vai liesmas, nekavējoties atvienojiet lādētāju no elektrotīkla!

Nekādā gadījumā nemēģiniet ievietot svešķermeņus akumulatoru lādētāja gaisa atverēs. Pastāv risks gūt elektrotriecienu un izraisīt īssavienojumu elektrotīklā!

Nelietojiet bojātus akumulatorus! Vietās, kur pastāv augsts metāla putekļu koncentrācijas līmenis, neveiciet akumulatoru uzlādi, izmantojot lādētājus ar GAISA DZESĒŠANU.

5. Pārskats

Skat. 2. lappusi. Attēli var atšķirties no reālās ierīces.

1 Akumulators (nav iekļauts komplektācijā)
2 Slīdligzda
3 Darbības indikators
4 Brīdinājuma indikators

6. levade ekspluatācijā

Pirms pievienošanas elektrotīklam pārliecinieties, ka strāvas sprieguma un frekvences nominālās vērtības, kas norādītas uz uzīmes, atbilst elektroenerģijas ei.

Šī un tai līdzīgas ierīces, kas ģenerē līdzstrāvu, var ietekmēt strāvas noplūdes aizsargslēdžu darbību. Izmantojiet F tipa vai jaudīgākus strāvas noplūdes aizsargslēdžus, kuru nominālā paliekošā strāva ir maks. 30 mA.

Uzsākot lādētāja ekspluatāciju, pārliecinieties, ka nav nosprostotas gaisa atveres. Minimālais attālums līdz apkārt esošajiem objektiem ir 5 cm.

6.1 leslēgšanas pašpārbaude

Pieslēdziet elektrības kontaktdakšu kontaktligzdai.

Brīdinājuma indikators (4) un darbības indikators (3) viens pēc otra izgaismosies apmēram 1 sekundi, un uzstādītais ventilators ieslēgsies apmēram uz 5 sekundēm.

7. Lietošana

7.1 Akumulatora lādēšana

Pilnībā iestumiet akumulatoru slīdligzdā (2) līdz atdurei.

Izgaismojas darbības indikators (3).

Piezīme. Lai uz litija jonu akumulatoriem tiktu atainots uzlādes limenis, atvienojiet akumulatoru no lādētāja un tad piespiediet pogu, kas atrodas uz akumulatora.

7.2 Uzlādes saglabāšana

Tiklīdz uzlādes process ir pabeigts, akumulatoru lādētājs automātiski aktivizē uzlādes saglabāšanas režīmu.

Akumulatoru drīkst neatvienot no lādētāja, un tādā veidā tas vienmēr būs gatavs izmantošanai.

Darbības indikators (3) ir pastāvīgi izgaismots.

8. Klüme

8.1 Brīdinājuma indikators (4) ir pastāvīgi izgaismots.

Akumulators nav uzlādējies. Temperatūra ir pārāk augsta/zema. Kad akumulatora temperatūra ir robežas no 0 °C līdz 50 °C, uzlādes process sākas automātiski.

8.2 Mirgo brīdinājuma indikators (4)

• Akumulators ir bojāts. Nekavējoties atvienojiet akumulatoru no lādētāja.
• Akumulators nav pareizi ievietots slīdligzdā (2). Skatiet 7.1. nodalu.

9. Remonts

Lādētāja remontu drīkst veikt tikai kvalificēti elektriki!

Ja ir bojāts lādētāja elektriskais vads, lai novērstu traumu gūšanas vai īpašuma bojāšanas risku, tā nomaiņa ir jāveic ražotājam vai ražotāja pilnvarotam klientu apkalpošanas servisam, vai citam līdzvērtīgam kvalificētam speciālistam.

Ja jūsu Metabo lādētājiem ir nepieciešams remonts, sazinieties ar vietējo Metabo pārstāvi. Adreses skatiet vietnē www.metabo.com.

10. Vides aizsardzība

Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecīgos spēkā esošos likumus un noteikumus.

Attiecas tikai uz ES valstīm: nekādā gadī-jumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem.

Saskaņā ar Eiropas vadlīniju 2012/19/ES par nolietotu elektronisko un elektrisko aprīkojumu un tās īstenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atseviški un jānodod videi nekaitīgai pārstrādei otrreizējo izejvielu iegūšanai.

11. Tehniskās specifikācijas

Skat. 3. lappusi.

U	=	akumulatora spriegums
C	=	akumulatora kapacitāte
IC	=	uzlādes strāva
t	=	uzlādes laiks

1) Patiesais uzlādes laiks var atškirties no tehniskajās specifikācijās norādītā atkarībā no atlikušās akumulatora jaudas un temperatūras.

Pieļaujamā vides temperatūra uzlādes laikā: 0 °C līdz 40 °C.

Šī informācija var tikt mainīta tehnoloģiju attīstības rezultātā.

□	lerīces aizsardzības klase — II~ mainstrāva
