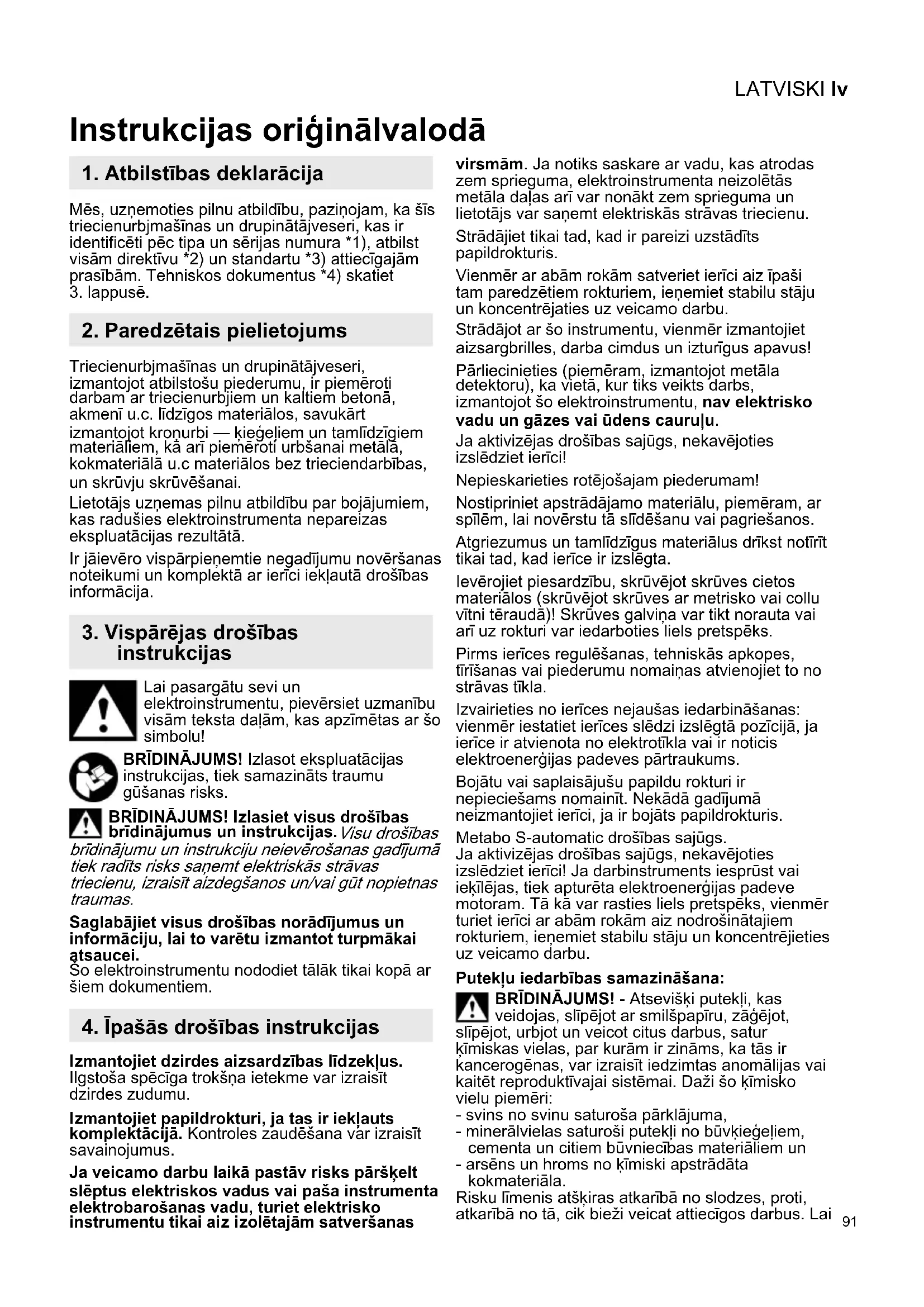

LIETOŠANAS INSTRUKCIJA KHE 2445 METABO

1. Atbilstības deklarācija

Mēs, uzhemoties pilnu atbildūb, pazinojam, ka šīs triecienurbjmasinas un drupinātajveseri, kas ir identificeti pēc tipa un sērijas numura 1), atbilst visām direktīvu 2) un standartu 3) attiecigajam prasibām. Tehniskos dokumentus 4) skatiet 3. lappuse.

2. Paredzêais pielietojums

Triecienurbjmasinas un drupinatajveseri, izmantojot atbilstošu piederumu, ir piemeroiti darbam ar triecienurbjiem un kaltiem betona, akmeni u.c. lidzigos materiaños, savukart izmantojot kronurbi - kiegeliem un tamlidzigiem materialiem, ka ari piemeroiti urbsanai metala, kokmateriala u.c materiaños bez trieciendarbibas, un skruvju skruveşanai.

Lietotajs uznemes pilnu atbildibu par bojajumiem, kas radusies elektroinstrumenta nepareizas ekspluatacijas rezultata.

Ir jaievero vispaprienentie negadijumu noversanas noteikumi un komplekta ar ierici ieklautadrosibas informacija.

3. Visparejas drošibas instrukcijas

Lai pasargatu sevi un electroinstrumentu, pieversiet uzmanibu visam teksta dalam, kas apzimetas ar so simbolu!

BRIDINAJUMS! Izlasot ekspluatacijas instrukcijas, tiek samazinats traumugusanas risks.

BRIDINAJUMS! Izasiet visus drošibas bridinajumus un instrukcijas. Visu drošibas najumu un instrukciju neieverosanas gadijumā nadits risks sanemt elektriskās strāvas eenu, izraisit aizdegsanos un/val gut nopietnas nas.

Saglabajiet visus drošibas noradijumus un informaciju, lai to varetu izmantot turpmakai atsaucei.

So elektrinodeumentu nododiet talak tikai kopā ar siem dokumentiem.

4. lpašās drošības instrukcijas

Izmantojet dzirdes aizsardzibas lidzeklus. Ilgstoša spečiga trokšna ietekme var izraisit dzirdes zudumu.

Izmantojet papildrokturi, ja tas ir ieklauts komplektacija. Kontroles zaudešana var izraisit savainojumus.

Ja veicamo darbu laikā pastāv risks pārskelt sleptus elektriskos vadus vai paša instrumenta elektrobarošanas vadu, turiet elektrisko instrumentu tikai aiz izolētajām satveršanas

virsmam. Ja notiks saskare ar vadu, kas atrodas zem sprieguma, elektroinstrumenta neizoletas metala dalas ari var nonakt zem sprieguma un lietotajs var sanemt elektriskas strvas triecenu.

Stradajiet tikai tad, kad ir pareizi uzstadits papildrokturis.

Vienmér ar abām rokām satveriet ierici aiz ipaşi tam paredzētiem rokturiem, ienemiet stabilu staju un koncentrējaties uz veicamo darbu.

Strādājot ar šo instrumentu, vienmēr izmantojiet aizsargbrilles, darba cimdus un ɪzturīgus apavus!

Pärliecinieties (piemērām, izmantojot metāla detektoru), ka viētā, kur tiks veikts darbs, izmantojot šo elektrioinstrumentu, nav elektrisko vadu un gazes vai udens caurulu.

Ja aktivizëjas drošibas sajugs, nekavëjoties izslédziet ierici!

Nepieskarieties rotejošajam piederumam!

Nostipriniet apstradajamo materialu, piemeram, ar spiem, lui noverstu tā slidešanu vai pagriesanos.

Atgriezumus un tamlidzigus materialius drikst notirit tikai tad, kad icerice ir izslegt.

leverojiet piesardzibu, skruveejot skruves cieten materiados (skruveejot skruves ar metrisko vai collu vitni teraudà)! Skruves galvina var tikt norauta vai ari uz rokturi var iedarboties liels pretspeks.

Pirms ierices reguleşanas, tehniskas apkopes, tirisanas vai piederumu nomainas atvienojiet to no strvas tikla.

Izvairieties no ierces nejausas iedarbinasanas: vienmer iestatiet icerces sledzi izslegta pozicij, ja icerce ir atvienota no elektrotikla vai ir noticis elektroenergijas padeves partraukums.

Bojatu vai saplaisaju su papildu rokturi ir nepiecesams nomainit. Nekada gadijumaneizmantojet ieri, ja ir bojats papildrokturis.

Metabo S-automatic drošibas sajugs.
Ja aktivizëjas drošibas sajugs, nekavëjoties
izsledziet ierici! Ja darbinstruments iesprust vai
iekilejas, tick aptureta elektroenergijas padeve
motoram. Tā kā var rasties liels pretspeks, vienmér
turiet ierici ar abam rokām aiz nodrosinatajiem
rokturiem, ienemiet stabilu staju un koncentrejieties
uz veicamo darbu.

Puteklu iedarbibas samazinăsana:

BRIDINJUMS! - Atseviski putekli, kas veidojas, slipejot ar smilspapiru, zagejot, slipejot, urbjot un veicot citrus darbus, satur kimiskas vielas, par kuram ir zinams, ka t as ir kancerogenas, var izraisit iedzimtas anomaijas vai kaitet reproduktivajai sistmai. Da zi so kimisko vielu piemeri:

Risko liimenis atskiras atkaribā no slodzes, proti, atkaribā no tā, cik bieži veicat attiecigos darbus. Lai

LATVISKIIv

mazinatu slodzi, ko izraisa attiecgas kimiskas vielas: vienmer stradajet labi ventiletas vietas un valkajet apstiprinatus individalias aizsardzibas lidzeklus, piemeram, pretputeklu maskas, kas ir ipasi paredzetas mikroskopisku daliu izfiltrresanai.

Tas attiecas uz putekliem no citiem darba materialiem, piemeram, atseviskiem koksnes veidiem (piemeram, ozola vai dizskabarza putekli), metaliem, azbesta. Citas zinamas slimibas ir, piemeram, alergiskas reacijas, elpcelu slimibas. Nepieiaujiet puteklu ieklusanu organisma.

levrojiet atbilstošas direktivas un valsts noteikumus attiecībā uz materialu, personalu, pielietosanas veidu un darba vietu (piemēram, arodveselibas un darba drošibas, utilizacijas noteikumus).

Nodrošiniet dalnju savaksanu avota tuvumā, nepieaujiet to noklusanu apkartēja vide.

Izmantojiet konkretam darbam piemerotus piederumus. Sada veida tiek nodrosinats, ka vide nekontroleti nonak mazaks daliu daudzums.

Izmantojet piemērotu puteklu savakšanas ieriči.

Puteklu ietekmi palidzes samazinat sie pasakumi:

• nevērsiet izplūstošo dalùnu un izplūdes gaisa plūsmu pret sevi, klātesosəsajiem vai puteklu nosēdumiem;
• izmantojiet skaidu/puteklu savakšanas ierici un/ vai gaisa attiritājus;
• nodrosiniet labu darba vietas ventilaciju un uzturiet to tiru, izmantojot puteklu sueju. Slaucisana vai pusana liks putekliem pacelties gaisa.
• Izsuciet aizsargapgerbu ar puteklu suceju vai izmazgajiet to. Nefiriet apgerbu, nopusot to ar gaisu, izdauzot vai izsukajot.

5. Pärskats

Skat. 2. lappusi.

1 Trieciendarbibas spilpatrona
2 Darbinstrumenta fiksators
3 Spilpatronas fiksators
4 Bezatslēgas spīlpatrona *
5 Bezatslēgas spilpatronas uzmava *
6 Varpsta
7 Papildrokturis
8 Urbšanas dziluma ierobežotājs
9 Fiksators
10 Sledzis (darba rezima mainai)
11 Rotacijas selektorsledzis
12 Fiksacijas poga
13 Palaidejslédzis

• atkaribā noaprkojuma /navieklauts piegades komplektacija

6. levade ekspluatacija

Pirms pievienosanas elektrotiklam parliecinieties, ka strvas sprieguma un frekvences nominalas vertibas, kas noraditas uz uzlimes, atbilst elektroenergijas padevei.

Stravas padeve vienmer uzstadiet jaudas sledzi, kura maksimala nostrades strava ir 30 mA.

Atveriet spilgredzenu, pagriežot papildrokturi (7) pretëji pulkstenraditäju kustibas virzienam. lebīdiet papildrokturi ierices iespilešanas atverē. levietojiet urbsanas dziluma izerobežotāju (8). Ciesi dostipriniet papildrokturi lenkī, kāds nepieciesams veicamajam darbam.

7. Lietošana

7.1 Urbšanas dziluma ierobežotāja regulēšana

Atlaidiet vaigak papildrokturi (7). lestatiet urbsanas dziluma ierobezotaju (8) velamajam urbsanas dzilumam un no jauna pievelciet papildrokturi (7).

7.2 leslēgsana/izslēgsana

Lai ieslēgtu ieri, piespieddiet palaidējsledzi (13).

Atrumu var mainit, piespiezot palaidejsledzi.

Lai nodrosinatu nepartrauktu darbibu, palaidejsledzi iespejams nofikset, izmantojot fiksacijas pogu (12). Piespieiedt palaidejsledziatkartoti, laizslegtu ierici.

llgstoas darbibas rezima gadijuma maina turpinas darboties, ja bus izkritusi no rokam.

Tadel masina vienmér satverama ar abam rokampie attiecgajiem rokturiem, ir jaienem dross kermena stavoklis un jakoncentrejas darbam.

7.3 Darbības režima atlase

Piespiediet fiksatoru (9) un pagrieziet sledzi (10).

Triecienurbsana (atlasietikaitad, kad izmantojat trieciendarbibas spilpatronu (1))

Kalsana (atlasiet tikai tad, kad izmantojat trieciendaribbas spilpatronu (1))

Kalsanas pozicijas iestatisana
Sajara rezmā pagrieziet kaltu vēlamajā
pozicijā. Tad atlasiet „Kalsana“, lainofiksetu
kaltu un novérstu tā griesanos.

Beztriecena urbsana

Kad kalts ir nostiprinats, darbiniet ierici tikai kalsanas rezima

Elektroinstrumentu ar uzstaditu kaltu nekadā gadijumā neizmantojiet ka sviru.

7.4 Rotacijas virziena atlase

Neizmantojiet rotacijas selektorsledzi (11), lidz motors nav pilniba apstajies.

Rotacijas virziena atlase:

R = iestatijums rotacijai pulkstenraditaju kustibas

virziena (standarta urbsanai, triecienurbsanai, skruvju ieskruvesanai) L = iestatijums rotacijai preteji pulkstenraditaju kustibas virzienam (skruvju izskruvesanai)

7.5 Spilpatronas nomaina (KHE .... Q)

Pärliecinieties, ka värpsta (6) ir tira, kad veicat spilpatronas nomainu. Uzklajiet uz värpstas planu smervielas slani. (Specializeta smerviela: pasutijums Nr. 6.31800).
Montejiet tikai komplektacija ieklauto Metabo spilpatronu.

Spilpatronas atvienošana

Darbinstrumenta atvienošana

Darbinstrumenta iespilešana (skat. 2. lpp., B att.)
Pagrieziet uzmavu (5), "AUF, RELEASE" (valā)
virziena (a). levietojiet darbinstrumentu lidz atdurei (b) un pagrieziet uzmavu pretējā virziena, lidz tiek
parvarēta jebkāda jutamā mehaniskā pretestiba (c). Uzmanibu! Darbinstruments vel nav
iespīlēts!

Turpiniet stingri griezt uzmavu (griesanas laikā jabut dzirdamiem klikskiem), lidz to vairs nevar pagriezt talak — tikai tagad darbinstruments ir droši nostiprinats.

Piezime. Krakski, kas varetu atskanet pec spilpatronas (atkariba no aprkojuma) atversanas var noverst, pagriezot uzmavu pretejar virziena.

Ja darbinstrumenta kajinas materiais ir salidzinosi miksts, pec neilga urbsanas perioda var but vajadziga pievilk'sana.

8. Tehniskāapkope un tīrīsana

Vienmér saglabajiet varpstu (6) tiru un nedaudzieziestu ar smervielu. (Specializeta smerviela: pasutijums Nr. 6.31800)

Bezatslegas spilpatronas (4) tirisana

Pec ilgstoas lietoanas turiet spilpatronu vertikali ar atveri uz leju un vairakas reizes pilniba atveriet un aizveriet to. No atveres izbirs tur uzkrajusies putekli. leteicams regulari apstradat spiles un spilu atveres ar tirisanas aerosolu.

Ventilacijas atveres

lericesventilacijas atveresirperiodiskjatira.

9. Problemu novéršana

Ja palaidejsledzi (13) nevar piespiest, pbaraudiet vai rotacijas selektorsledzis (11) pilnibā atrodas pozicijā R (pa labi) vai L (pa kreisi).

10. Piederumi

Izmantojiet tikai Metabo originos pigeonumus.

Lietojiet tikai piederumus, kuri atbilst sajas lietosanas instrukcijas noraditajam prasibam un specifikacijam.

Droši uzmontēt piederumus. Ja icerice tiek darbinata tureţajā: droši nostipriniet icerici. Kontroles zaudešana var izraisit savainojumus.

Pilnigu piederumu klasta skatiet vietne www.metabo.com vai kataloga.

11. Remonts

Elektroinstrumentu remontu drikst veikt TIKAI kvalificeti elektriki!

Ja Jusu Metabo elektroinstrumentam
nepieciešams remonts, ludzu, szainieties ar
Metabo apkalpošanas centru. Adreses skatiet
vietne www.metabo.com.

Rezerves dalu sarakstus varat lejupieladet vietne www.metabo.com.

12. Vides aizsardzība

Likvidejot un pārstrādājot nolietotas iekārtas,
piederumus un iepakojuma materialus, ieverojiet
visus valsts atticigos spekā esos likumus un
noteikumus.

Attiecas tikai uz ES valstim: nekadagadjumaneatbrivojieties no elektriskajamiericemkopar sadzives atkritumiem.

Saskaña ar Eiropas Direktivu 2012/19/EK par nolietotu elektronisko un elektrisko apríkojumu un tās istenosanu dalibvalstu likumdoşanas sistemas

LATVISKIIv

nolietoti elektriskie instrumenti ir jasavac atseviški un janodod videi nekaitigai pärstradei其中之一 reizejo izejvielu iegusanai.

13. Tehniskas specifikacijas

1. lappuse noradito specifikaciju paskaidrojumi. Šī informácija var tikt mainita technologiju attistibas rezultāta.

P1 = nominālā ieejas jauda

P2 = nominalā izejas jauda

n1 = atrums tuksgaita

n2 = atrums noslodz

s_max = maks triecenu skaits

W = maks. viena triecena speks

D1 = urbuma betonā ar triecienurbjiem

D2 = urbuma muri ar kronurbjiem

D3 = urbuma betonarkrnurbjiem

D4 urbuma 0 teraudaa

D5 = urbuma mikstas koksnes kokmateriala

m =svarsbezstravaskabela

D = iespiēšanas atveres diametrs

Merītās vērtības noteiktas atbilstoşi EN 60745.

Ilekartas aizsardzibas klase - II

mainstrava

Noraditās tehniskās specifikācijas ir paklautas pielaidēm (atbilstoši attiecinamajiem normativiem).

A Emisiju vertibas

Izmantoj sis vertibas, ir iespejams novertet

sī elektroinstrumenta emisiju daudzumu un salidzinat sīs vertibas ar citu elektroninstrumentu radito emisiju daudzumu. Faktiskās vertibas var but lielakas vai mazakas atkaribā no attiecigā pieliotojuma veida un piederuma vai elektroninstrumenta stavokla. Prognozējot vertibas, ir jānem vērā ari darba partraukumi un neregularas izmantošanas periodi. Vadoties pēc prognozētajam emisiju vertibām, norādiet lietotājam drošibas profilakses pasakumus, piemēram, veicamās organizatoriskās daribas.

Vibracijas kopejā vertiba (tris virzenu vektoru summa), noteikta saskaña ar EN 60745:

a_h,HD = vibraciju emisijas vertiba (triecienurbsana betonā)

a_h,Cheq = vibraciju emisijas vertiba (kalsana)

a_h,D = vibraciju emisijas vertiba (urbsana metalā)

K_h,HD/Cheq/D = k| das koeficients (vibracija)

A tipa efektivie uzvtertas skanas limeni:

LDA = skanas spiedena limenis

LWA = skanas jaudas limenis

K_pA , K_WA = k| udas koeficients

Darbības laikā trokṣa limenis var pārsniegt 80 dB(A).

Izmantojiet dzirdes aizsardzibas lidzeklus!
