Produkttype	Trådløs borhammer
Merke	Metabo
Modell	KHA 18 LTX BL 24 Quick Set ISA
Merkespenning	18 V
Batteritype	Li-ion, CAS-system (Cordless Alliance System)
Borekapasitet (betong)	24 mm
Motor	Børsteløs
Driftsmoduser	Boring, slagboring, meisling
Verktøyholder	SDS-Plus
Verktøyskiftesystem	Quick Set ISA (verktøyfritt hurtigskifte)
Tomgangshastighet	0 - 1200 o/min
Slagfrekvens	0 - 5000 slag/min
Slagenergi	2,4 J
Vekt	3,2 kg (med batteri)
Belysning	Integrert LED
Håndtak	Ergonomisk vibrasjonsdempende håndtak
Hastighetsregulator	Ja, elektronisk
Motorbrems	Ja
Spindellås	Ja
Startbeskyttelse	Ja
Vedlikehold	Rengjør ventilasjonssporene regelmessig; oppbevar på et tørt sted
Reparasjonsmuligheter	Metabo kundeservice; reservedeler tilgjengelig via CAS-nettverket
Leveringsinnhold	1 batteri 18 V, hurtiglader, transportkoffert

Ofte stilte spørsmål - KHA 18 LTX BL 24 Quick Set ISA METABO

Hvordan skifter jeg bits på Metabo KHA 18 LTX BL 24 Quick Set ISA?

Bruk Quick Set ISA-systemet: dra hylsen bakover, sett inn SDS-Plus-bitsen til den stopper, slipp så hylsen. Kontroller at verktøyet er låst.

Hvilke batterier er kompatible med denne hammeren?

KHA 18 LTX BL 24 Quick Set ISA bruker Metabo- eller CAS-batterier (Cordless Alliance System) på 18 V, fortrinnsvis Li-ion med kapasitet 2 til 10 Ah.

Kan jeg bruke denne hammeren til å bore i metall?

Ja, i boremodus uten slag. Bruk et egnet HSS-bor og moderat hastighet. Den elektroniske hastighetsregulatoren gjør det mulig å justere hastigheten.

Hvordan aktiverer jeg meislemodus?

Drei modusvelgerringen til meislesymbolet (kun hammer). Verktøyet kan da brukes til lett meisling, for eksempel for å fjerne fliser.

Hva gjør jeg hvis batteriet ikke lader?

Kontroller at laderen er tilkoblet og at batteriet er satt inn riktig. Hvis varsellampen blinker, kan batteriet være defekt eller utenfor driftstemperaturområdet (0-50 °C).

Hvordan rengjør og vedlikeholder jeg verktøyet?

Rengjør ventilasjonssporene med en myk børste. Tørk av huset med en fuktig klut. Ikke bruk løsemidler. Oppbevar på et tørt sted frostfritt.

Hvilke typer bits kan jeg bruke?

Bruk SDS-Plus-bits: slagbor, meisler, hullsager. Verktøyholderen aksepterer også adaptere for standard chuck.

Hvordan bytter jeg batteri mens jeg bruker verktøyet?

Trykk på de to sideknappene på batteriet og trekk det nedover for å fjerne det. Sett inn et nytt batteri ved å skyve det inn til det klikker.

Er denne hammeren utstyrt med motorbrems?

Ja, motorbremsen stopper bitsen raskt etter at du slipper av/på-bryteren, noe som forbedrer sikkerhet og presisjon.

Hvor kan jeg finne reservedeler eller få apparatet reparert?

Kontakt Metabo kundeservice via www.metabo.com eller en autorisert forhandler. Reservedeler er tilgjengelig via CAS-nettverket.

BRUKSANVISNING KHA 18 LTX BL 24 Quick Set ISA METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

7.1 Laddning av batteripaket

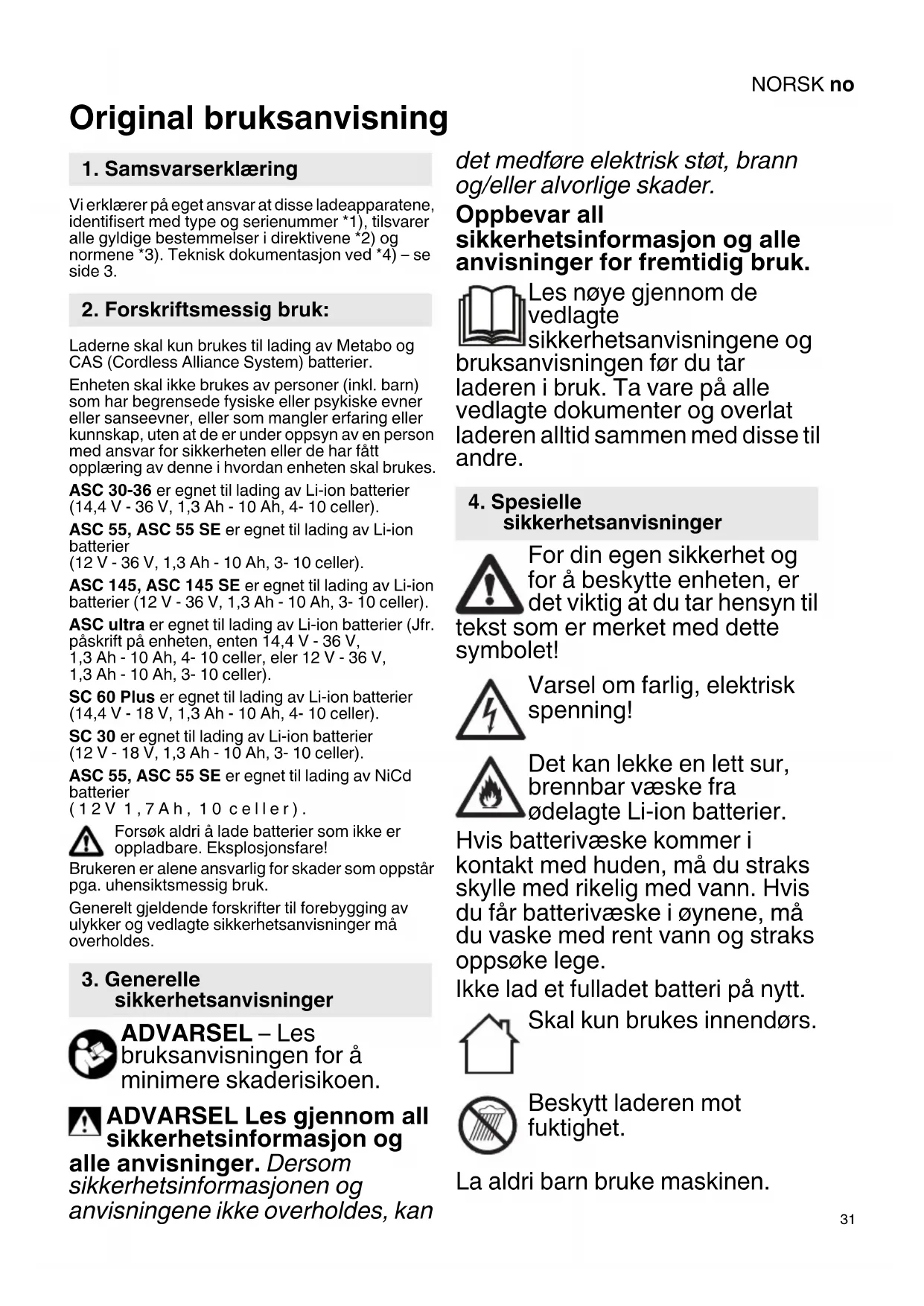

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelser i direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av Metabo og CAS (Cordless Alliance System) batterier.

Enheten skal ikke brukes av personer (inkl. barn) som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fått opplæring av denne i hvordan enheten skal brukes.

ASC 30-36 er egnet til lading av Li-ion batterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler).

ASC 55, ASC 55 SE er egnet til lading av Li-ion batterier

(12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 145, ASC 145 SE er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC ultra er egnet til lading av Li-ion batterier (Jfr. påskrift på enheten, enten 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler, eler 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

SC 60 Plus er egnet til lading av Li-ion batterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 celler).

SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55, ASC 55 SE er egnet til lading av NiCd batterier

(12V 1,7Ah, 10 celler).

Forsøk aldri å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelt gjeldende forskrifter til forebygging av ulykker og vedlagte sikkerhetsanvisninger må overholdes.

3. Generelle sikkerhetsanvisninger

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte

sikkerhetsanvisningene og bruksanvisningen før du tar laderen i bruk. Ta vare på alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte enheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Varsel om farlig, elektrisk spenning!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

NORSKno

Barn skal holdes under oppsyn for å unngå at de leker med maskinen. Hold barn unna laderen og/eller arbeidsområdet.

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røykutvikling eller brann i laderen, må du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteåpningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med høy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 V a r s e l l y s

6. Ta i bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Apparater som dette, som danner likestrøm, kan påvirke enkle jordfeilbrytere. Bruk type F eller bedre, med en utløserstrøm på maks. 30 mA.

Se til at ventilasjonsåpningene på laderen ikke er tilstoppet før du bruker den. Minsteavstanden til andre gjenstander skal minst være 5 cm!

6.1 Selvtest

Sett inn støpselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften løper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Når ladingen er fullført, kobles laderen automatisk om på vedlikeholdslading.

Batteriet kan bli i laderen og er dermed alltid klar til drift.

Batteriet lades ikke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0 °C og 50 °C, begynner ladingen automatisk.

8.2 Varselindikatoren (4) blinker

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.

9. Reparasjon

Hvis nettledningen til denne enheten blir skadet, må den erstattes av produsenten eller dennes kundeservice, eller av en lignende kvalifisert person, for å unngå skader.

Ta kontakt med din Metabo-forhandler hvis du har Metabo-ladere som må repareres. Adresser finner du på www.metabo.com.

10. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsområder for batteriet

C = Batteriets kapasitet

l_C & = Ladestrøm\ t & = Ladetid

¹⁾ Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Anbefalt omgivelsestemperatur ved lading: 0 °C til 40 °C.

Med forbehold om endringer grunnet tekniske forbedringer.

□ Enhet med beskyttelsesklasse II

\~ Vekselstrøm
