Produkttype	Trådløs slagboremaskin
Merke	Metabo
Modell	KH 18 LTX BL 24 Q Set ISA
Batterispenning	18 V
Batteritype	Li-Ion
Anbefalt batterikapasitet	2,0 - 10,0 Ah
Motorteknologi	Børsteløs (uten børster)
Turtall ubelastet	0 - 1100 omdr./min
Slagfrekvens	0 - 4800 slag/min
Slagenergi	2,4 J (EPTA)
Borekapasitet (betong)	24 mm
Borekapasitet (stål)	13 mm
Borekapasitet (tre)	30 mm
Chuck	Selvspennende chuck (Keyless)
Vekt (uten batteri)	1,7 kg
Lengde	310 mm
Bredde	80 mm
Høyde	230 mm
Strømforsyning	Li-Ion batteri 18 V (kompatibel med CAS)
Lader inkludert	Ja, hurtiglader (avhengig av sett)
Hovedfunksjoner	Boring, slagboring, meisling
Sikkerhet	Sikkerhetskobling, elektronisk overbelastningsbeskyttelse, batteristopp ved overoppheting
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene med en myk børste; oppbevar på et tørt sted
Reservedeler og reparasjonsevne	Reservedeler tilgjengelig via Metabo kundeservice; reparasjon kun av kvalifisert personell
Generell informasjon	Apparat med beskyttelsesklasse II; kompatibelt med CAS-systemet (Cordless Alliance System)

Ofte stilte spørsmål - KH 18 LTX BL 24 Q Set ISA METABO

Hvilket batteri skal brukes med KH 18 LTX BL 24 Q?

Bruk et Li-Ion batteri fra Metabo eller CAS på 18 V, med en kapasitet på 2,0 til 10,0 Ah. 12 V batterier er ikke egnet for denne modellen.

Hvordan lader jeg batteriet?

Sett batteriet helt inn i den medfølgende laderen til det klikker på plass. Kontrollampen blinker under lading. Når batteriet er fulladet, lyser lampen konstant. Laderen går da over til vedlikeholdsmodus.

Hva gjør jeg hvis varsellampen blinker?

Blinking av varsellampen (4) indikerer et defekt eller feil innsatt batteri. Ta ut batteriet og kontroller tilstanden. Hvis det er defekt, ikke lad det opp, men kontakt kundeservice.

Kan jeg bruke hammeren kontinuerlig?

Ja, den børsteløse motoren og den elektroniske beskyttelsen muliggjør intensiv bruk. La imidlertid verktøyet avkjøles hvis temperaturen blir for høy. Laderen avbryter ladingen hvis batteriet overstiger 50 °C.

Hvordan bytter jeg chucken?

Modellen KH 18 LTX BL 24 Q er utstyrt med en selvspennende chuck (keyless). For å skifte tilbehør, drei chuckringen for hånd. Ekstra verktøy er ikke nødvendig.

Hvilket tilbehør er kompatibelt?

Alle bor og meisler med sekskant- eller sylindrisk skaft som passer til chucken. Bruk Metabo-tilbehør eller tilsvarende kvalitet. CAS-systemet muliggjør batterideling med andre verktøy i serien.

Hvordan rengjør jeg apparatet?

Rengjør regelmessig ventilasjonsåpningene med en myk børste for å unngå overoppheting. Tørk av huset med en fuktig klut. Ikke bruk sterke rengjøringsmidler. Oppbevar på et tørt sted og utilgjengelig for barn.

Hva gjør jeg ved overoppheting av batteriet?

Hvis varsellampen (4) lyser konstant, er batteriet for varmt eller for kaldt. Vent til det er tilbake mellom 0 °C og 50 °C. Ladingen vil gjenopptas automatisk.

Er verktøyet beskyttet mot overbelastning?

Ja, det har en sikkerhetskobling ved blokkering av boret, samt elektronisk beskyttelse mot overbelastning og dyp utlading av batteriet. Dette forlenger apparatets levetid.

Hvor finner jeg reservedeler?

Kontakt din Metabo-forhandler eller kundeservice. Reservedeler er tilgjengelige via Metabo-nettverket. Reparasjoner må utføres av kvalifisert personell for å sikre sikkerheten.

BRUKSANVISNING KH 18 LTX BL 24 Q Set ISA METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

7.1 Laddning av batteripaket

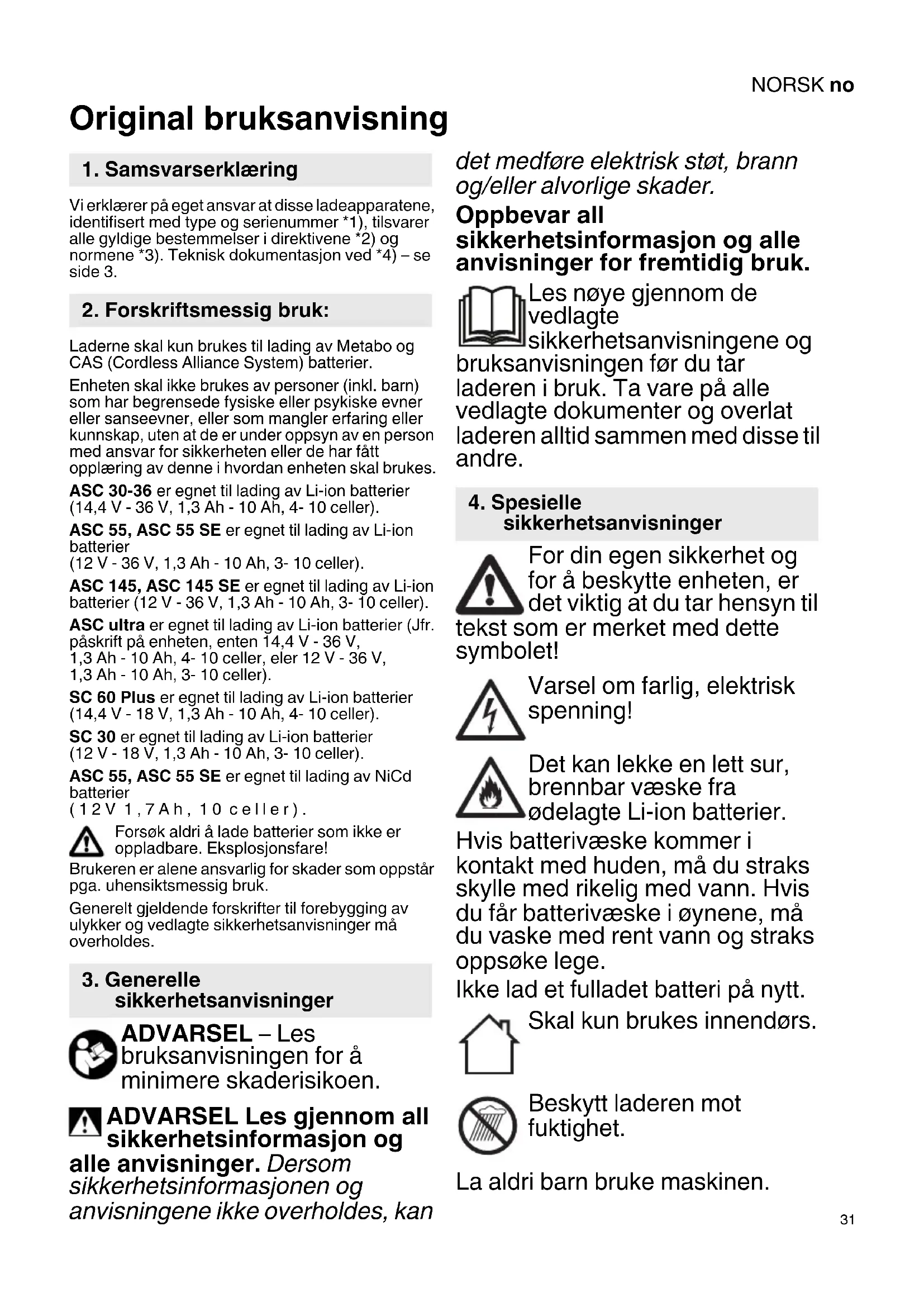

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelser i direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av Metabo og CAS (Cordless Alliance System) batterier.

Enheten skal ikke brukes av personer (inkl. barn) som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fått opplæring av denne i hvordan enheten skal brukes.

ASC 30-36 er egnet til lading av Li-ion batterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler).

ASC 55, ASC 55 SE er egnet til lading av Li-ion batterier

(12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 145, ASC 145 SE er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC ultra er egnet til lading av Li-ion batterier (Jfr. påskrift på enheten, enten 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler, eler 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

SC 60 Plus er egnet til lading av Li-ion batterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 celler).

SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55, ASC 55 SE er egnet til lading av NiCd batterier

(12V 1,7Ah, 10 celler).

Forsøk aldri å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelt gjeldende forskrifter til forebygging av ulykker og vedlagte sikkerhetsanvisninger må overholdes.

3. Generelle sikkerhetsanvisninger

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte

sikkerhetsanvisningene og bruksanvisningen før du tar laderen i bruk. Ta vare på alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte enheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Varsel om farlig, elektrisk spenning!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

NORSKno

Barn skal holdes under oppsyn for å unngå at de leker med maskinen. Hold barn unna laderen og/eller arbeidsområdet.

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røykutvikling eller brann i laderen, må du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteåpningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med høy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 V a r s e l l y s

6. Ta i bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Apparater som dette, som danner likestrøm, kan påvirke enkle jordfeilbrytere. Bruk type F eller bedre, med en utløserstrøm på maks. 30 mA.

Se til at ventilasjonsåpningene på laderen ikke er tilstoppet før du bruker den. Minsteavstanden til andre gjenstander skal minst være 5 cm!

6.1 Selvtest

Sett inn støpselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften løper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Når ladingen er fullført, kobles laderen automatisk om på vedlikeholdslading.

Batteriet kan bli i laderen og er dermed alltid klar til drift.

Batteriet lades ikke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0 °C og 50 °C, begynner ladingen automatisk.

8.2 Varselindikatoren (4) blinker

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.

9. Reparasjon

Hvis nettledningen til denne enheten blir skadet, må den erstattes av produsenten eller dennes kundeservice, eller av en lignende kvalifisert person, for å unngå skader.

Ta kontakt med din Metabo-forhandler hvis du har Metabo-ladere som må repareres. Adresser finner du på www.metabo.com.

10. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsområder for batteriet

C = Batteriets kapasitet

l_C & = Ladestrøm\ t & = Ladetid

¹⁾ Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Anbefalt omgivelsestemperatur ved lading: 0 °C til 40 °C.

Med forbehold om endringer grunnet tekniske forbedringer.

□ Enhet med beskyttelsesklasse II

\~ Vekselstrøm
