Producttype	Draadloze boorhamer
Merk	Metabo
Model	KH 18 LTX BL 24 Q Set ISA
Batterijspanning	18 V
Accutype	Li-Ion
Aanbevolen accucapaciteit	2,0 - 10,0 Ah
Motortechnologie	Borstelloos
Onbelast toerental	0 - 1100 tr/min
Slagfrequentie	0 - 4800 slagen/min
Slagenergie	2,4 J (EPTA)
Boorcapaciteit (beton)	24 mm
Boorcapaciteit (staal)	13 mm
Boorcapaciteit (hout)	30 mm
Boorkop	Snelspankop (Keyless)
Gewicht (zonder accu)	1,7 kg
Lengte	310 mm
Breedte	80 mm
Hoogte	230 mm
Voeding	Li-Ion accu 18 V (CAS-compatibel)
Inclusief oplader	Ja, snellader (afhankelijk van set)
Hoofdfuncties	Boren, Hamerboren, Beitelen
Veiligheid	Veiligheidskoppeling, elektronische overbelastingsbeveiliging, accu-uitschakeling bij oververhitting
Onderhoud en reiniging	Reinig de ventilatiesleuven met een kwast; opslaan op een droge plaats
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar via de Metabo-service; reparatie uitsluitend door gekwalificeerd personeel
Algemene informatie	Apparaat met beschermingsklasse II; compatibel met het CAS-systeem (Cordless Alliance System)

Veelgestelde vragen - KH 18 LTX BL 24 Q Set ISA METABO

Welke accu gebruiken met de KH 18 LTX BL 24 Q?

Gebruik een Metabo of CAS Li-Ion accu van 18 V, met een capaciteit van 2,0 tot 10,0 Ah. 12 V accu's zijn niet geschikt voor dit model.

Hoe laad ik de accu op?

Plaats de accu volledig in de meegeleverde oplader tot deze vastklikt. Het controlelampje knippert tijdens het laden. Zodra de accu volledig is opgeladen, blijft het lampje continu branden. De oplader schakelt dan over naar onderhoudsmodus.

Wat te doen als het waarschuwingslampje knippert?

Een knipperend waarschuwingslampje (4) geeft een defecte of verkeerd geplaatste accu aan. Verwijder de accu en controleer de staat. Als deze defect is, laad deze dan niet op en neem contact op met de klantenservice.

Kan ik de hamer continu gebruiken?

Ja, de borstelloze motor en elektronische beveiliging maken intensief gebruik mogelijk. Laat het gereedschap echter afkoelen als de temperatuur te hoog wordt. De oplader onderbreekt het laden als de accu boven de 50 °C komt.

Hoe vervang ik de boorkop?

Het model KH 18 LTX BL 24 Q is uitgerust met een snelspankop (keyless). Om een accessoire te wisselen, draait u de boorkopring met de hand. Geen extra gereedschap nodig.

Welke accessoires zijn compatibel?

Alle boren en beitels met een zeshoekige of cilindrische schacht die passen in de boorkop. Gebruik Metabo accessoires of gelijkwaardige kwaliteit. Het CAS-systeem maakt het delen van accu's met andere gereedschappen uit de serie mogelijk.

Hoe reinig ik het apparaat?

Reinig regelmatig de ventilatiesleuven met een zachte kwast om oververhitting te voorkomen. Veeg de behuizing af met een vochtige doek. Gebruik geen agressieve producten. Bewaar op een droge plek, buiten bereik van kinderen.

Wat te doen bij oververhitting van de accu?

Als het waarschuwingslampje (4) continu brandt, is de accu te warm of te koud. Wacht tot deze terugkeert tussen 0 °C en 50 °C. Het opladen wordt dan automatisch hervat.

Is het gereedschap beschermd tegen overbelasting?

Ja, het heeft een veiligheidskoppeling bij vastlopen van de boor, evenals elektronische bescherming tegen overbelasting en diepontlading van de accu. Dit verlengt de levensduur van het apparaat.

Waar kan ik reserveonderdelen vinden?

Neem contact op met uw Metabo-dealer of de klantenservice. Reserveonderdelen zijn verkrijgbaar via het Metabo-netwerk. Reparaties moeten worden uitgevoerd door gekwalificeerd personeel om de veiligheid te waarborgen.

GEBRUIKSAANWIJZING KH 18 LTX BL 24 Q Set ISA METABO

nl Oorspronkelijke gebruiksaanwijzing 13

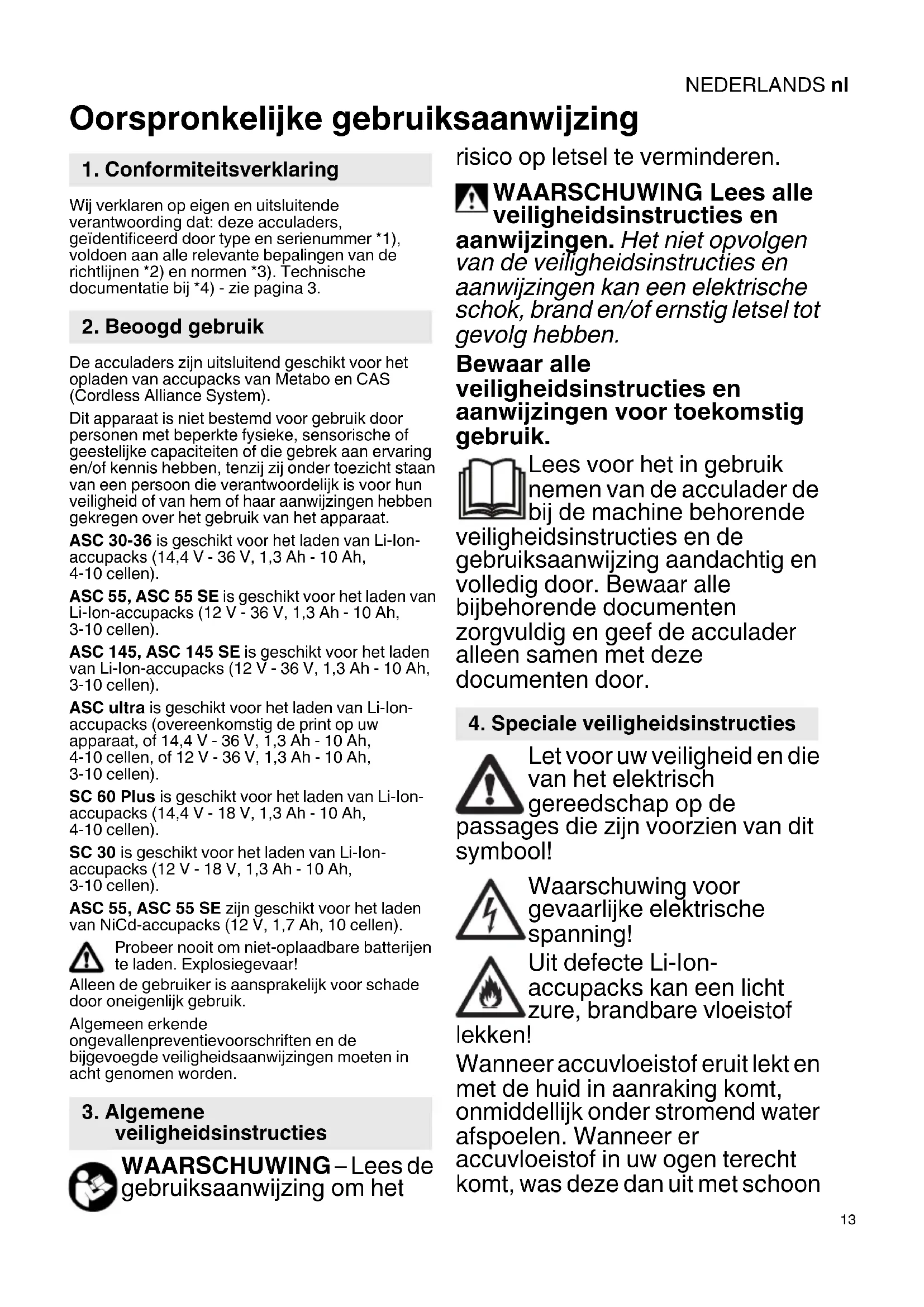

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze acculaders, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Beoogd gebruik

De acculaders zijn uitsluitend geschikt voor het opladen van accupacks van Metabo en CAS (Cordless Alliance System).

Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 30-36 is geschikt voor het laden van Li-Ion-occupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen).

ASC 55, ASC 55 SE is geschikt voor het laden van Li-Ion-occupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 145, ASC 145 SE is geschikt voor het laden van Li-lon-occupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC ultra is geschikt voor het laden van Li-Ion-occupacks (overeenkomstig de print op uw apparaat, of 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen, of 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

SC 60 Plus is geschikt voor het laden van Li-Ion-occupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellen).

SC 30 is geschikt voor het laden van Li-Ion-occupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 55, ASC 55 SE zijn geschikt voor het laden van NiCd-occupacks (12 V, 1,7 Ah, 10 cellen).

Probeer nooit om niet-oplaadbare batterijen te laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen moeten in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het niet opvolgen van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte Li-Ion- accupacks kan een licht zure, brandbare vloeistof

lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon

NEDERLANDSnl

water en zoek onmiddellijk een arts op voor behandeling!

Volledig geladen accupacks niet opnieuw laden!

Alleen voor gebruik binnenshuis.

Bescherm de acculader tegen vocht!

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontoegankelijke plek!

Trek bij rookontwikkeling of brand in de acculader onmiddellijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte accupacks!

In omgevingen met een hoge metaalstof-belasting mag u accupacks niet met AIR COOLED-acculaders laden.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegrepen)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en frequentie overeenkomt met de netspanning. Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beïnvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30 mA.

Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij zijn. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje (3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accupack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-occupacks de laadtoestand te laten weergeven eerst het accupack uit de acculader nemen en vervolgens op de knop van het accupack drukken.

7.2 Conditieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wordt niet opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het accupack tussen 0°C en 50°C, dan begint het laden automatisch.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack direct uit de acculader nemen.
• Accupack is niet goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zijn klantenservice of een soortgelijk gekwalificeerde persoon vervangen te worden, om gevaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

U = spanningsbereik van het accupack

¹⁾ Afhankelijk van de restcapaciteit en de temperatuur van het accupack kunnen de werkelijke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het laden: 0°C tot 40°C.

Wijzigingen in het kader van technische verbeteringen voorbehouden.

□ Apparaat van beveiligingsklasse II

\~ wisselstroom
